通过SolidWorks的草图驱动功能，可以高效模拟机构的运动轨迹。本文将详解如何利用草图约束和尺寸变化来创建动态仿真动画，为机械设计提供直观的验证手段，帮助设计者快速预览和评估机构方案的可行性。
智能速览
核心在于使用草图约束定义机构运动关系。
通过在运动算例中改变草图尺寸来驱动动画。
教程演示了气缸推动转盘的经典连杆机构。
该方法可反向应用，实现转盘驱动滑块的效果。
精华内容
解锁SolidWorks的一项高级技巧，通过简单的草图操作即可实现复杂的机构运动仿真，让设计思路动态呈现。
搭建草图骨架

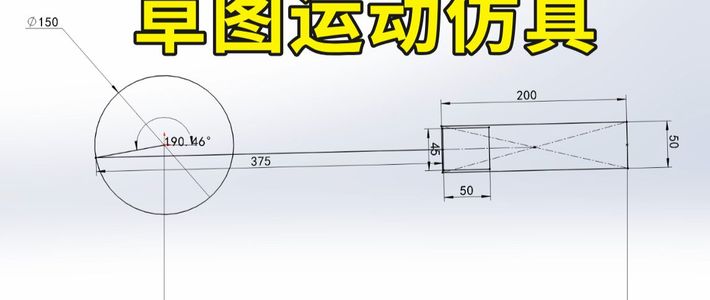

首先，新建零件并在基准面上进入草图绘制。以原点为圆心绘制一个直径为150mm的圆。接着，在水平方向距离原点500mm处创建一个点作为定位基准。然后，使用中心矩形工具，绘制出代表气缸和连接件的矩形结构，其中长方形尺寸为200x50mm，另一处尺寸为45x50mm，确保位置关系准确。
定义运动约束
为草图添加几何约束是确保仿真准确的关键。需要将矩形中点与定位点重合，并使相应的边线保持平行或垂直。从原点向连接件引出一条构造线，并标注其宽度为45mm。最后，绘制一条长度为375mm的直线连接转盘和活塞，并约束其与活塞位置垂直，这样就建立了完整的运动学模型。
驱动仿真动画
完成草图定义后，切换到“运动算例”界面。将时间轴拖动至5秒位置，找到驱动机构旋转的角度尺寸。右键点击该尺寸，在关键点处将角度值从初始的5度修改为360度。系统会自动计算并生成从0度到360度平滑过渡的动画，这个过程无需复杂的代码或物理引擎设置。
效果与拓展应用
播放动画，即可看到气缸活塞推动转盘进行360度旋转的完整过程。这种仿真方式直观展示了机构的运动效果，适用于方案评审和问题排查。此外，该方法也可逆向使用，通过设定转盘的旋转，来模拟其带动滑块进行往复直线运动的场景，应用十分灵活。
草图驱动仿真为SolidWorks用户提供了一种高效、直观的动态验证方法，它将复杂的机构运动问题简化为二维草图约束，极大降低了动画制作门槛。掌握了这项技能，你的设计方案是否会更具说服力？
