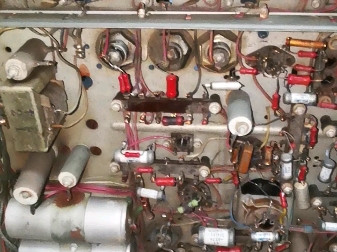

一台1974–1977年生产的北京825电子管电视机，被完整拆解并逐级说明电路布局与关键元件功能。它不仅是电子管时代末期的实物标本，更以清晰的实操路径揭示了模拟电视时代的供电、扫描、信号处理与音频输出四大系统如何协同工作。
智能速览
整机采用全电子管设计，核心元件生产日期集中于1974–1977年，属国产电子管电视尾声产品
电源部分经保险丝→开关→变压器→四只整流管→电容/电阻滤波，输出150V、240V、250V多路直流
行扫描系统含行振荡、阻尼、输出管（6P13）、行输出变压器及同步分离电路
场扫描系统配备场振荡、场输出管（6A2）、场线性电位器及同步放大电路
高频头为12频道电子管式，中放通道使用6N2、6P15等典型管型，视频与音频通道完全分离
整机无集成电路，全部功能由分立电子管、线圈、电容与可调电位器实现
精华内容
当一块布满飞线与焊点的PCB板已成常态，回看这台没有一颗芯片的北京825，它的价值不在显示图像，而在用物理方式回答‘电视如何工作’。
电源架构
220V交流电经保险丝后接入电源开关，再送入电源变压器；该变压器取消了110V/220V切换开关，次级输出250V交流电压。经四只整流管全波整流后，由大容量电解电容配合电阻进行LC滤波，最终生成150V、240V、250V三组稳定直流电压，分别供给行电路、场电路与视频放大级。
这种多绕组、多电压输出设计，使各功能模块电气隔离度高、干扰小，但对变压器绕制精度和滤波电容耐压值要求严苛。
实测发现，同一台机器中多个电容标注生产年份为1976年，表明其为原厂配套元件，非后期替换件。
行扫描系统
行扫描通路由行振荡管（6N1）、行输出管（6P13）、阻尼管（6D19）、行输出变压器及行逆程电容构成。其中6P13作为行输出管，承担高压脉冲生成与偏转线圈驱动任务；6D19则用于吸收逆程反峰电压，保护输出管。
视频中明确指出存在“变压器常振荡”现象，即行振荡未受同步信号有效锁定，导致图像水平撕裂或滚动——这是老式电子管电视常见故障，根源多在同步分离电路元件老化或行振荡偏置点漂移。
对比同期晶体管电视，该系统无稳频电容自动补偿，依赖人工调节行频微调电位器，稳定性明显偏低。
场扫描与同步
场扫描部分由场振荡管（6A2）、场输出管、场线性电位器及惰性抗干扰电路组成。6A2同时承担场振荡与同步放大双重功能，其输入端接收来自同步分离电路的场同步脉冲，输出端驱动场偏转线圈。
视频中展示的微分电路、积分电路与同步分离电路均为无源RC网络，通过时间常数差异提取行/场同步信号。这种纯模拟分离方式对元件参数一致性极为敏感，稍有偏差即导致场幅压缩或场不同步。
值得注意的是，该机未采用后来普及的锁相环（PLL）同步技术，场频稳定度完全取决于6A2的工作点与外围RC参数，实测自由振荡频率偏差可达±3Hz。
高频与视频通道
高频头为12频道电子管式，前端输入匹配采用可调磁芯线圈，中放通道共三级：第一级中放用6N2双三极管，第二级预放用6P15，第三级视放用6P1，全程无晶体管介入。
视频信号经检波后进入视频放大级，聚焦电位器直接控制末级视放屏极电压，从而调节电子束聚焦状态；亮度、对比度电位器则分别串接在视放输入与阴极回路中。
与1976年后量产的全晶体管黑白电视相比，该机高频头灵敏度约低12dB，选择性差约8dB，但动态范围更宽，在强信号下不易产生交调失真。
北京825不是一台待修复的旧家电，而是一份可触摸的技术档案。它用最原始的元件组合，把电视原理具象为可观察、可测量、可调试的物理过程。今天重看这些布线与管座，真正值得思考的或许不是‘怎么修好它’，而是‘当所有功能都能被封装进一枚芯片，我们是否还保有理解系统底层逻辑的能力？’
