这是一套自组装的PEM可视化电解槽测试系统，不仅能完成常规的性能与稳定性测试，其核心优势在于通过光窗设计，实现了对电解过程中表面气泡、结构变化的实时监测与原位光谱表征，为深入研究电解机制提供了直观的实验数据。
智能速览
该系统为自组装式，适用于PEM电解槽的综合测试。
可通过上位机编程，执行电压扫描和恒流稳定性测试。
核心优势是可视化光窗，能实时监测电解槽表面气泡行为。
兼容原位拉曼、红外等多种光谱表征技术，深入解析反应过程。
实测一块4cm²商业电解槽，在2V电压下能达到2A/cm²电流密度。
长时间稳定性测试表明，系统运行稳定，数据可靠。
精华内容
要全面评估这套系统的能力，不仅需要了解其构成，更要关注实际测试中的操作细节与数据表现，下面将从系统构成、性能测试与稳定性分析三个方面展开。
系统构成

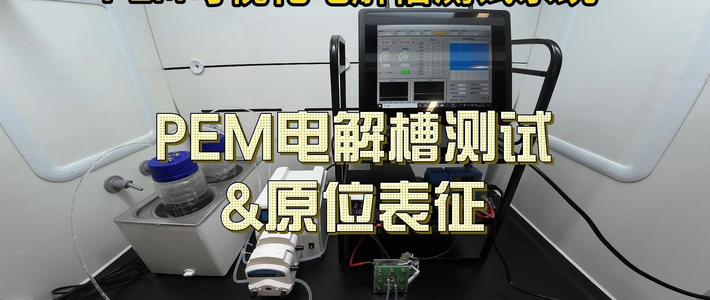

该测试系统由可视化PEM电解槽、水浴锅、蠕动泵、直流电源和上位机软件构成。其核心是带有透明光窗的电解槽，为原位观测提供了可能。系统通过蠕动泵循环超纯水，水浴锅精确控温（本次测试至60℃），直流电源提供能量，上位机软件则负责编程与数据采集。操作时需正确选择机型和COM端口，以确保系统顺利连接。
性能测试
性能测试从1.2V开始，以10mV/s的速率扫描至2.1V。实测数据显示，电压在1.4V前无明显电流，1.43V时电流为33mA。当电压升至2.1V，电流可达10A左右；在2V电压下，测得电流为8.44A。对于一块4平方厘米的商业电解槽而言，这意味着其在2V时能达到2A/cm²的电流密度，达到了商业催化剂的普遍性能水平。
稳定性观测
系统的另一大特点是稳定性测试。在1A/cm²的恒流密度下（总电流4A），电解槽的电压稳定在1.71V左右，展现出良好的运行稳定性。通过可视化光窗，还能用高速相机清晰记录电极表面的气泡生成与脱落过程。结合原位光谱技术，这套系统能够深入揭示电解过程中的动态变化，为研究者优化电极材料与结构提供关键依据。
这套可视化测试系统集成了性能测试、稳定性评估与原位表征功能，为PEM电解槽的研发提供了高效、直观的解决方案。其模块化设计也让研究者能便捷地更换自研电极进行实验。未来，它能如何推动新型高效催化剂的开发？
