输出电流高达133A！比特大陆1600W算力电源拆解
2025-08-11 17:15:29
3点赞
2收藏
0评论
前言
本期拆解带来的是比特大陆推出的一款1600W算力电源，这款电源采用金属外壳，通过螺丝固定。输入端设有品字电源插座和散热风扇，输出端内部设有接线柱固定连接输出线。电源支持200-240VAC输入，额定输出为直流12V 133A。
电源共设有10条输出线，输出线为6Pin PCIe接口，用于连接用电设备供电。电源使用PFC+LLC+同步整流架构，内部使用罗姆碳化硅二极管。下面充电头网就带来比特大陆这款算力电源的拆解，一起看看内部的方案和用料。
比特大陆1600W算力电源外观

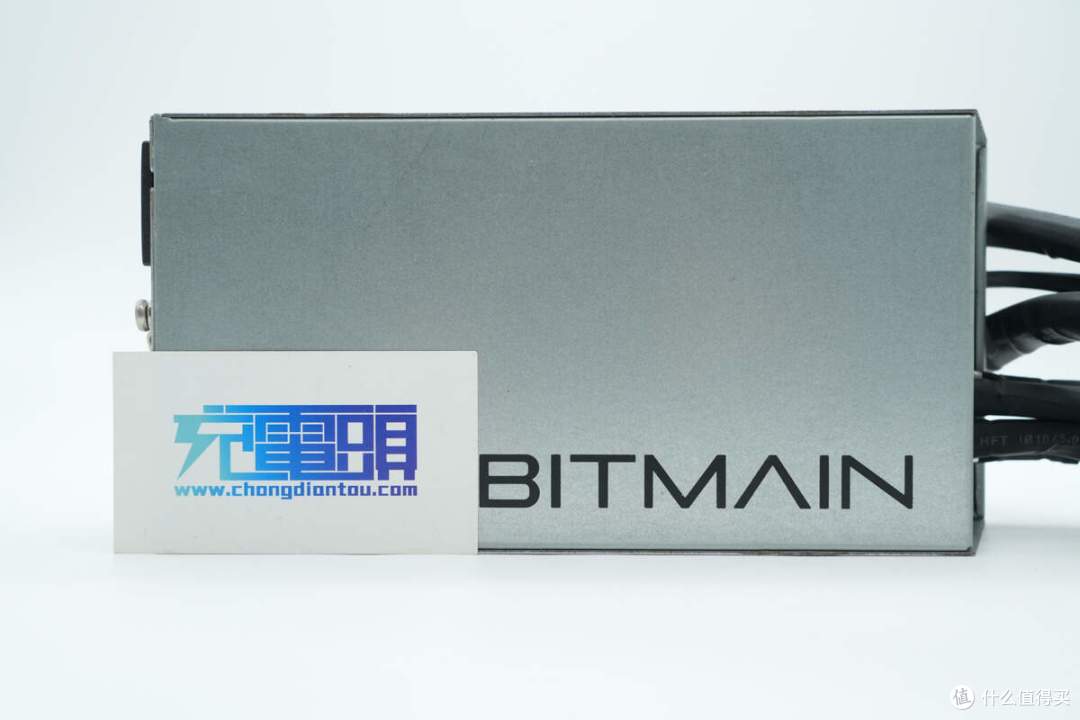

比特大陆1600W算力电源采用金属外壳，正面印有BITMAIN字样。

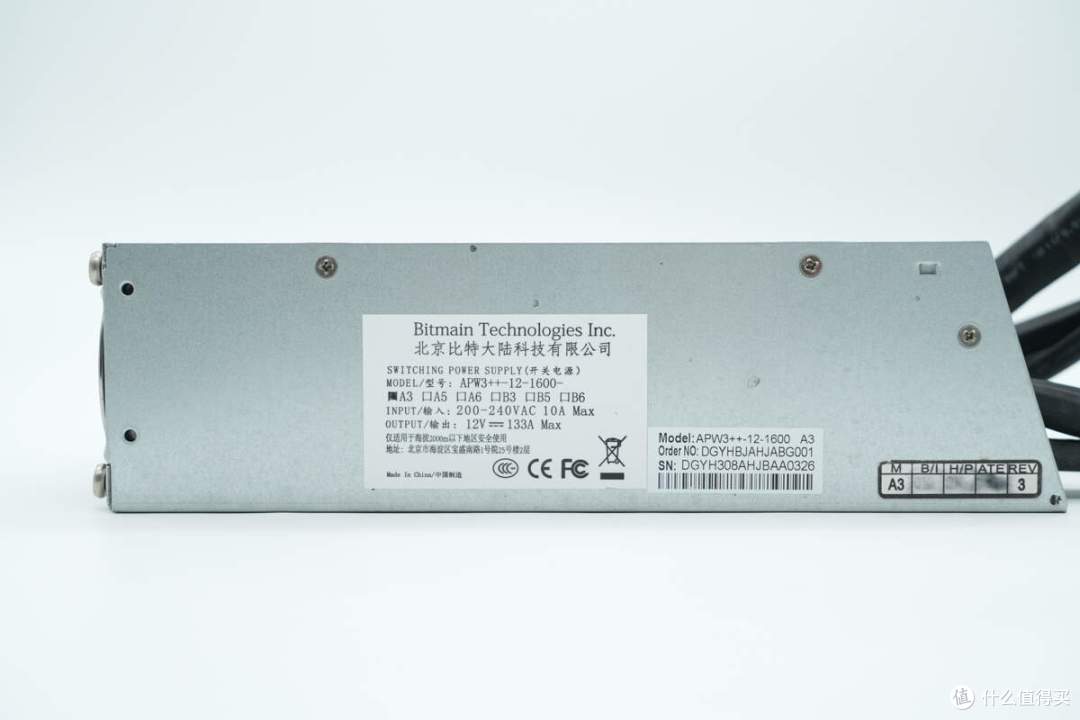

机身侧面粘贴信息标签。

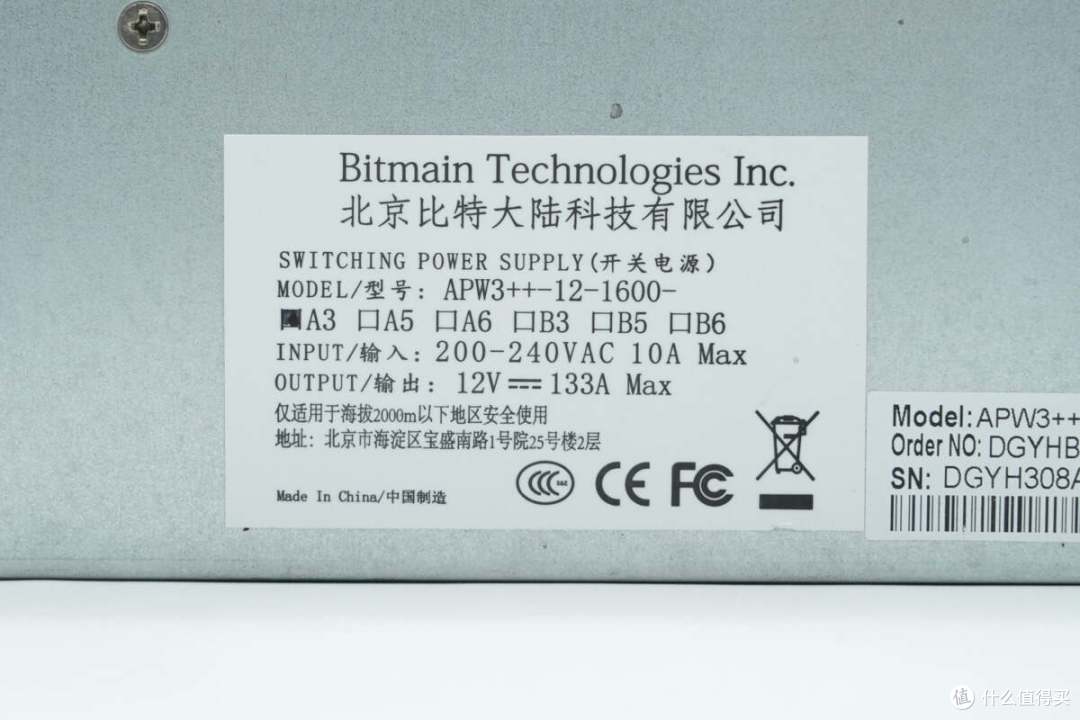

电源机身铭牌特写
北京比特大陆科技有限公司
型号：APW3++-12-1600-A3
输入：200-240VAC 10A Max
输出：12V 133A Max

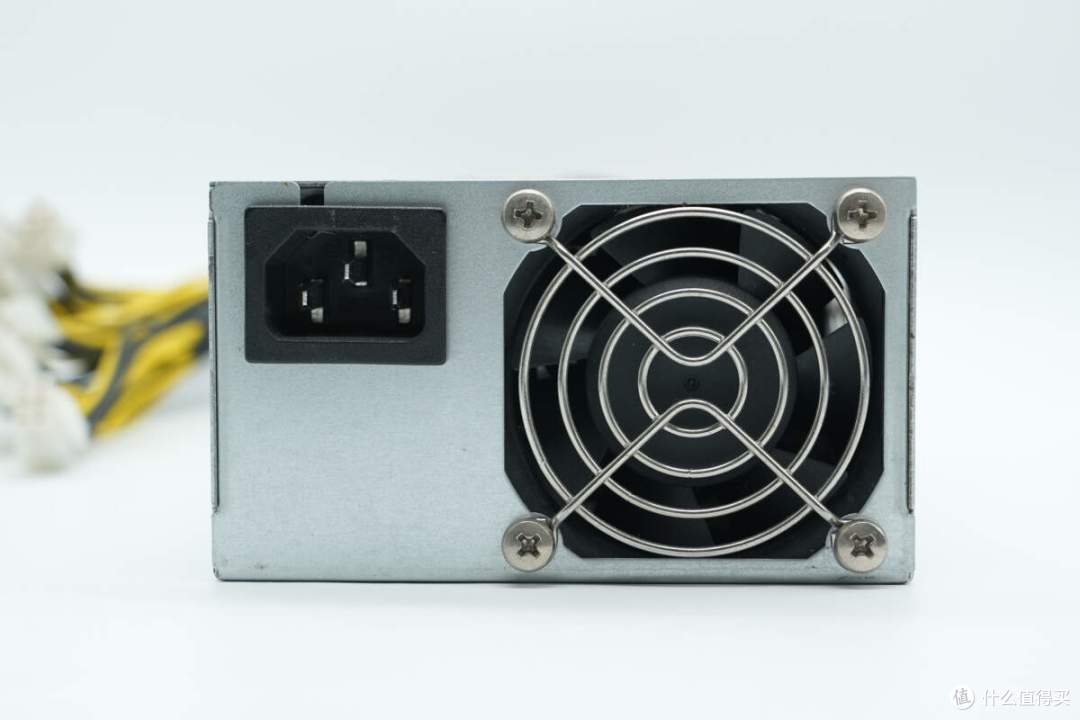

电源输入端设有品字接口和散热风扇，散热风扇设有防护网。

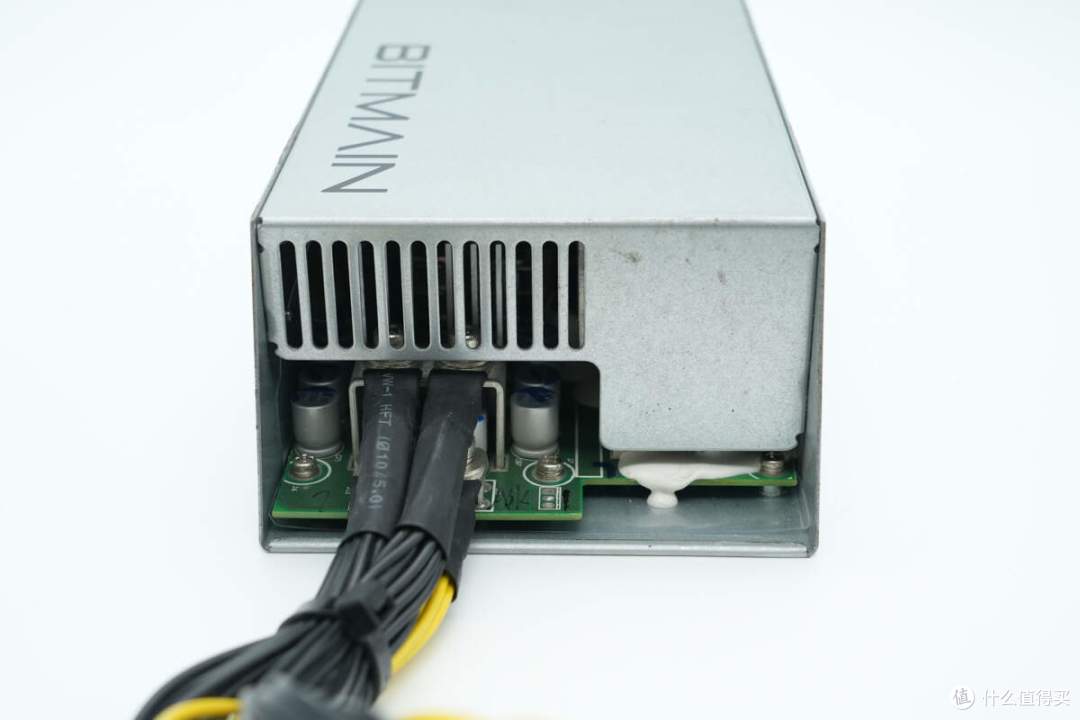

电源输出端设有接线柱，连接输出导线，内部PCBA模块通过螺丝固定在壳体上。

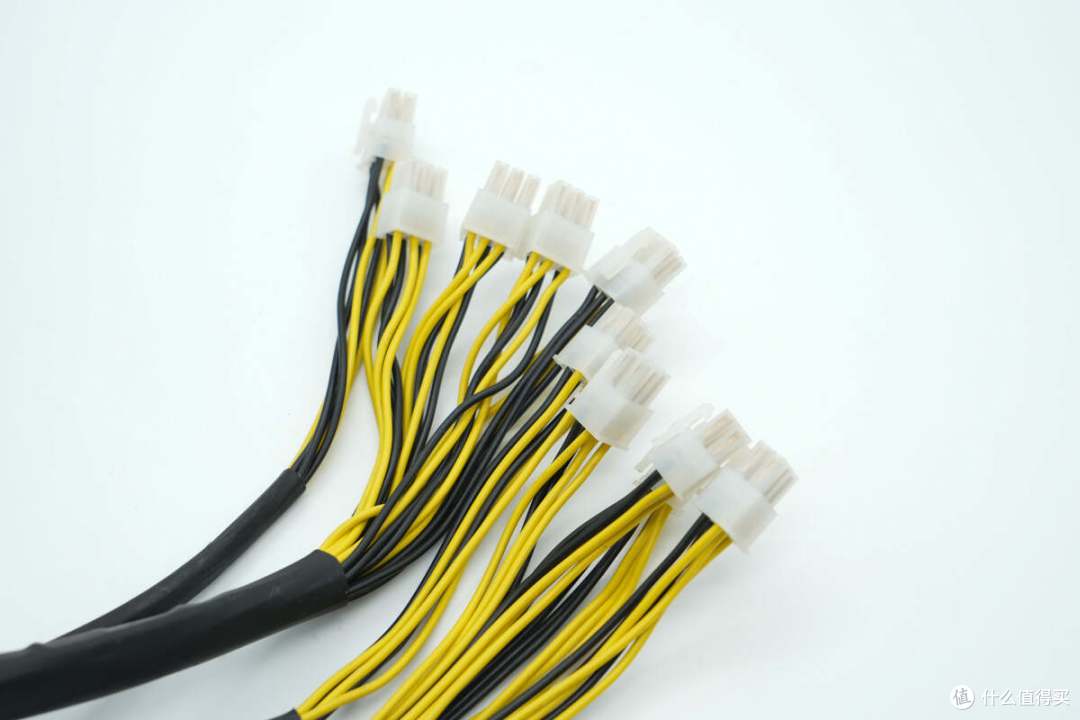

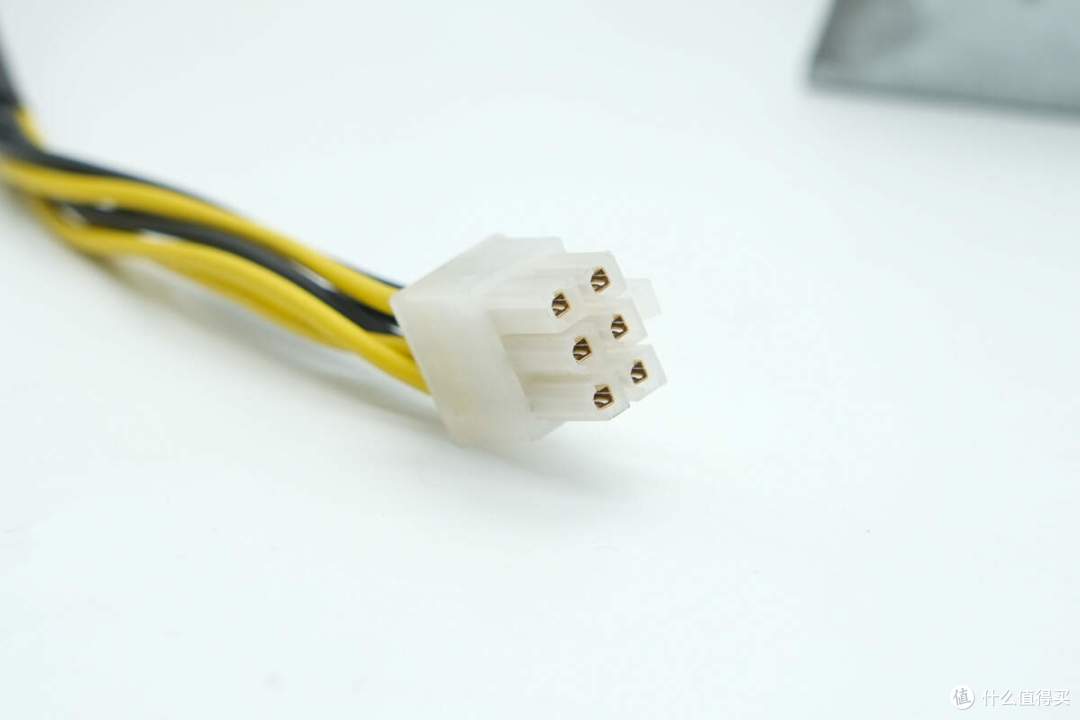

输出线为6Pin PCIe接口。
接口内部为镀金簧片。

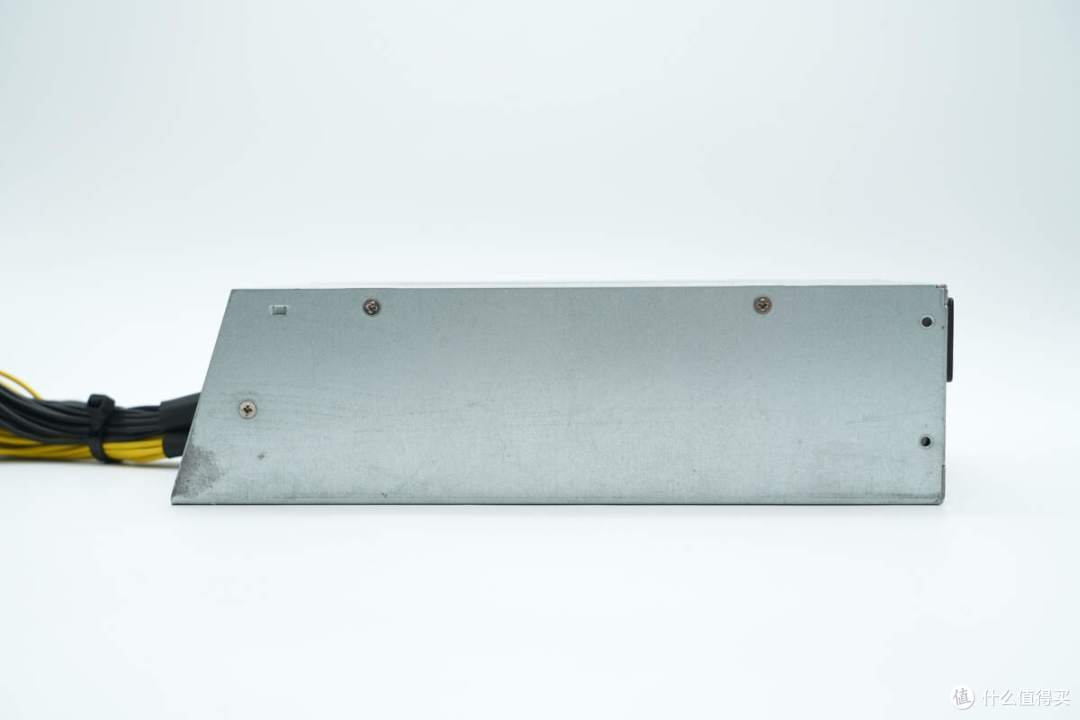

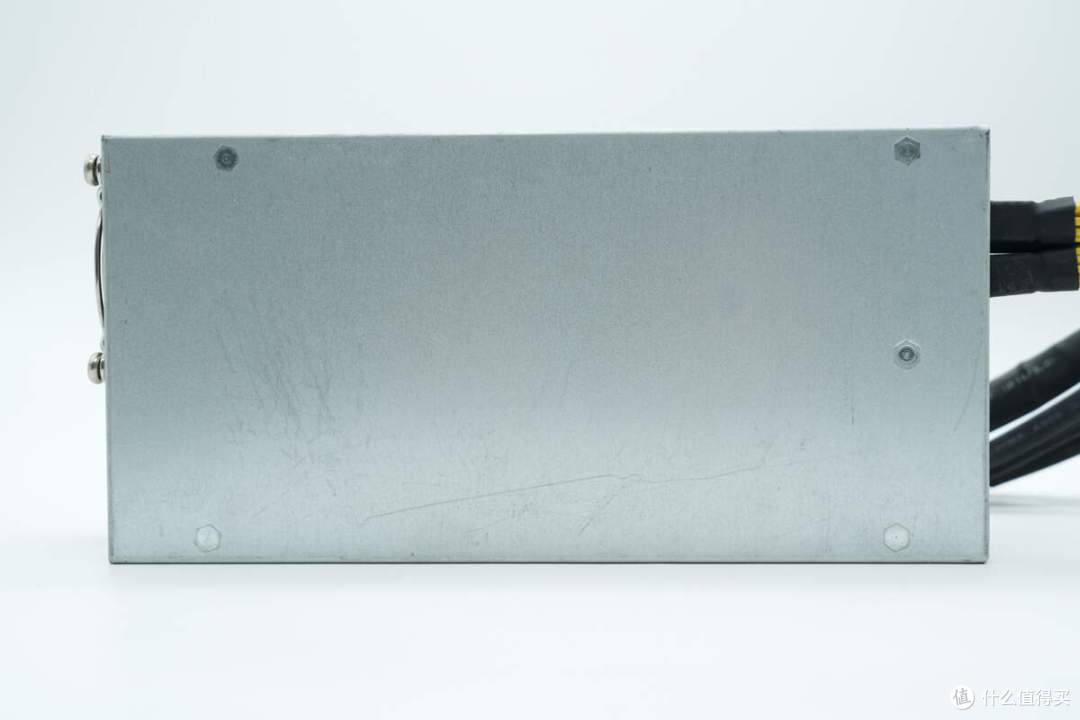

壳体侧面通过螺丝固定。
壳体背面设有固定螺丝柱。

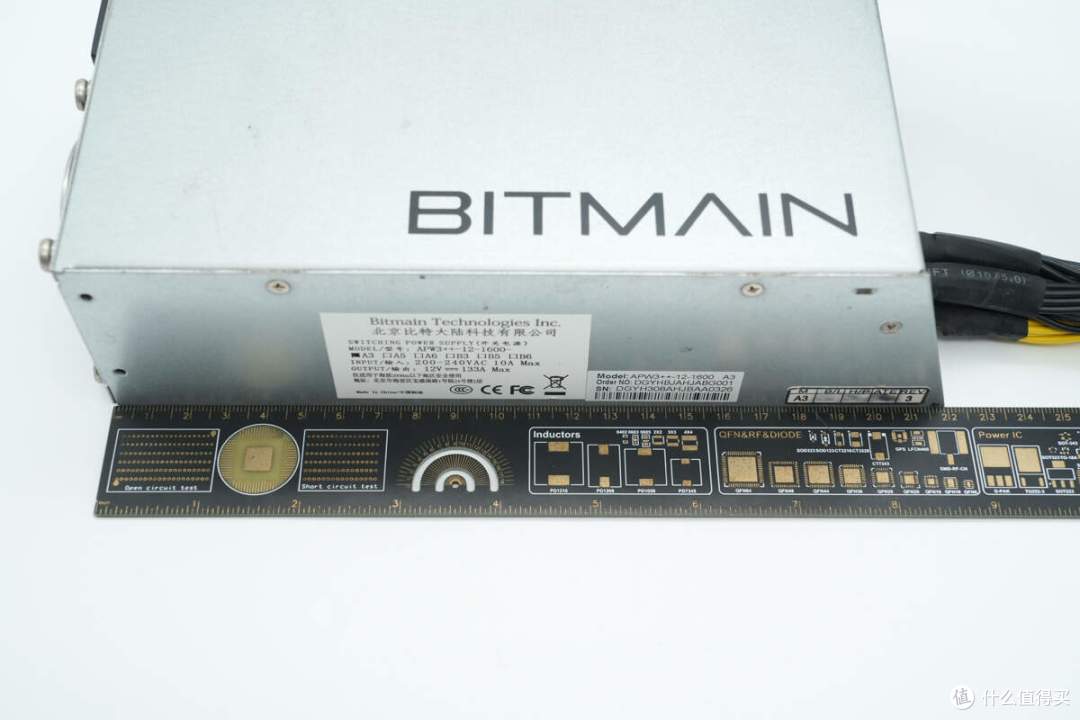

测得电源壳体长度约为22cm。

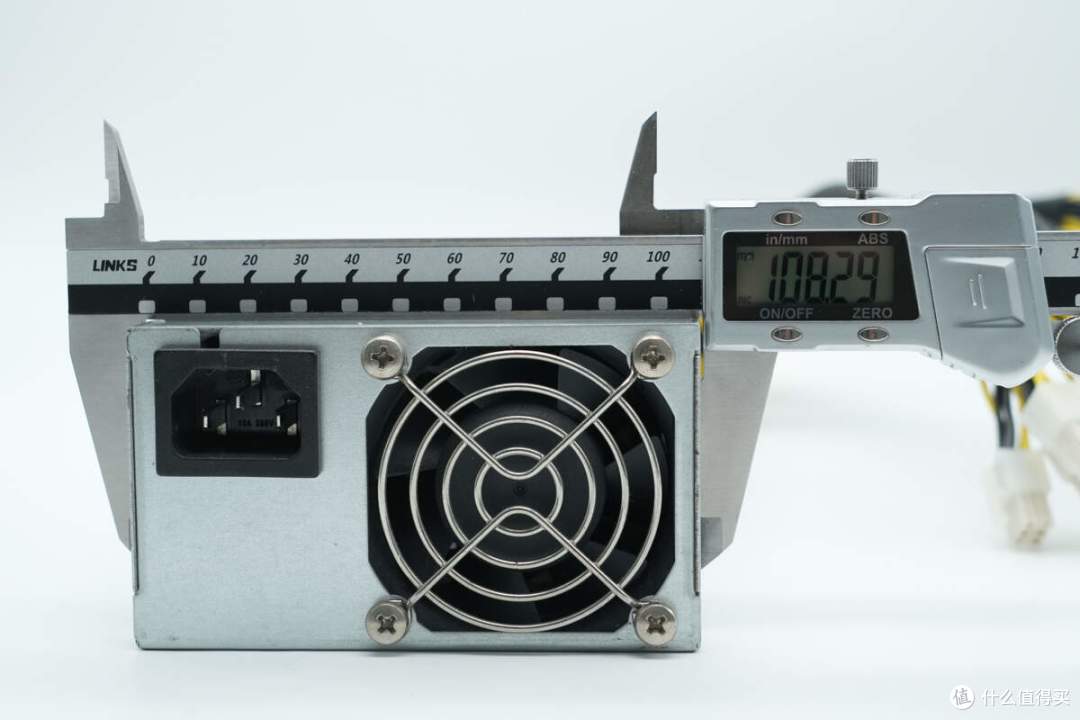

电源壳体宽度约为108.3mm。

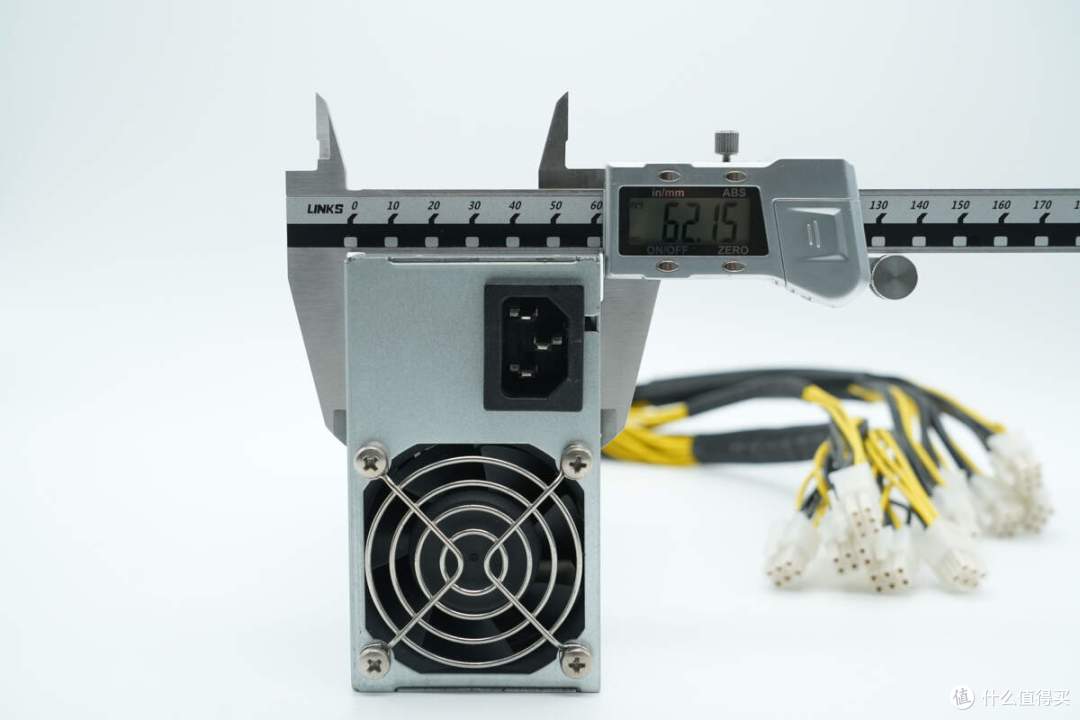

电源壳体厚度约为62.2mm。

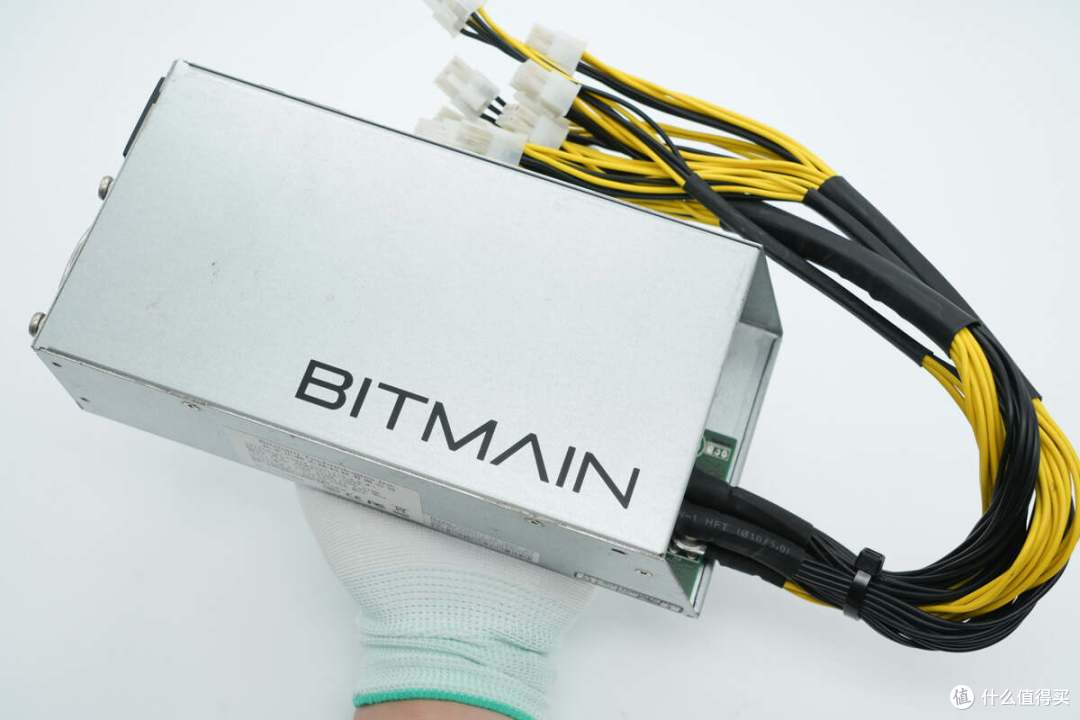

电源模块拿在手上的大小直观感受。

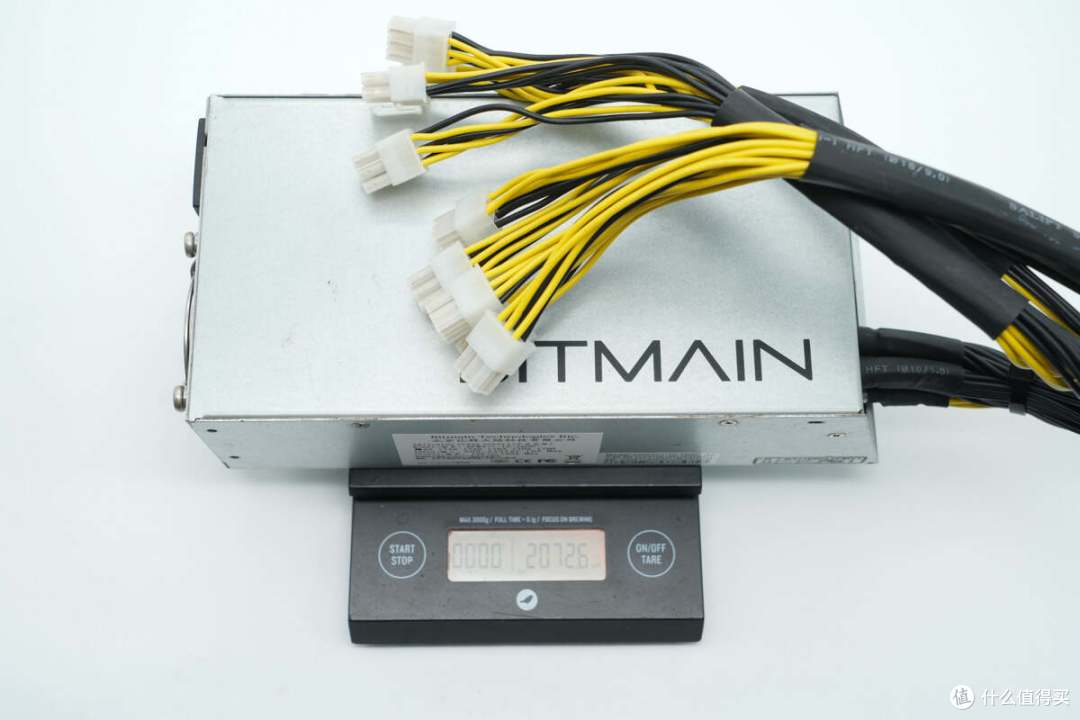

测得电源模块重量约为2073g。
比特大陆1600W算力电源拆解
看完了比特大陆这款算力电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

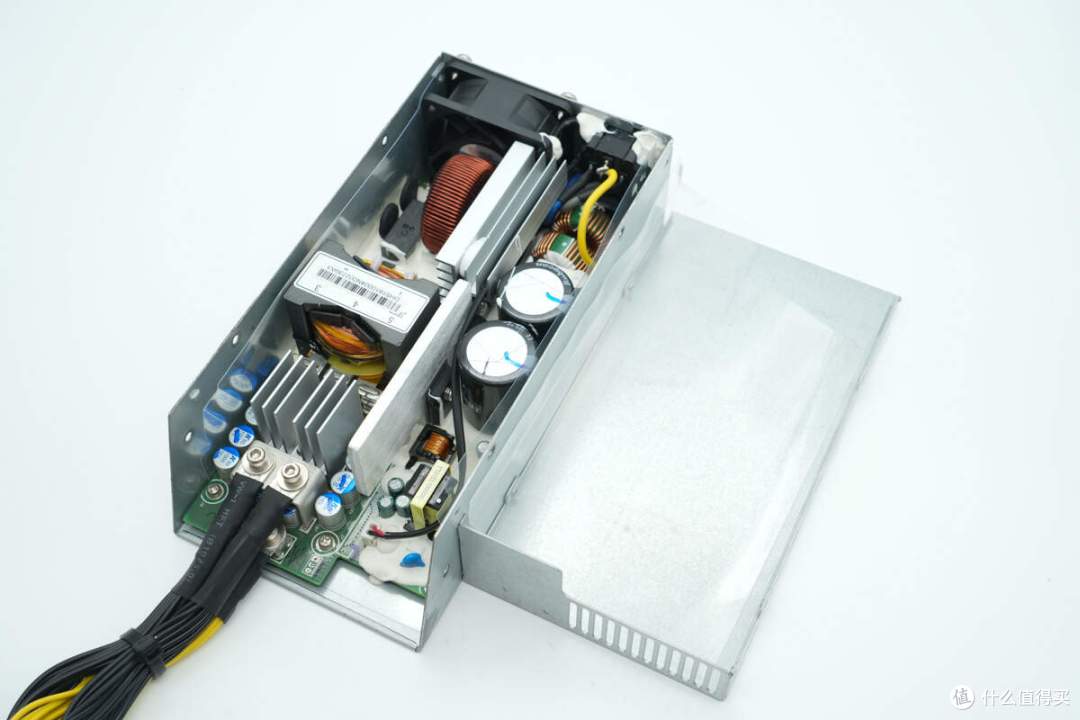

首先拧开固定螺丝，拆开电源外壳，上盖内部设有绝缘麦拉片。

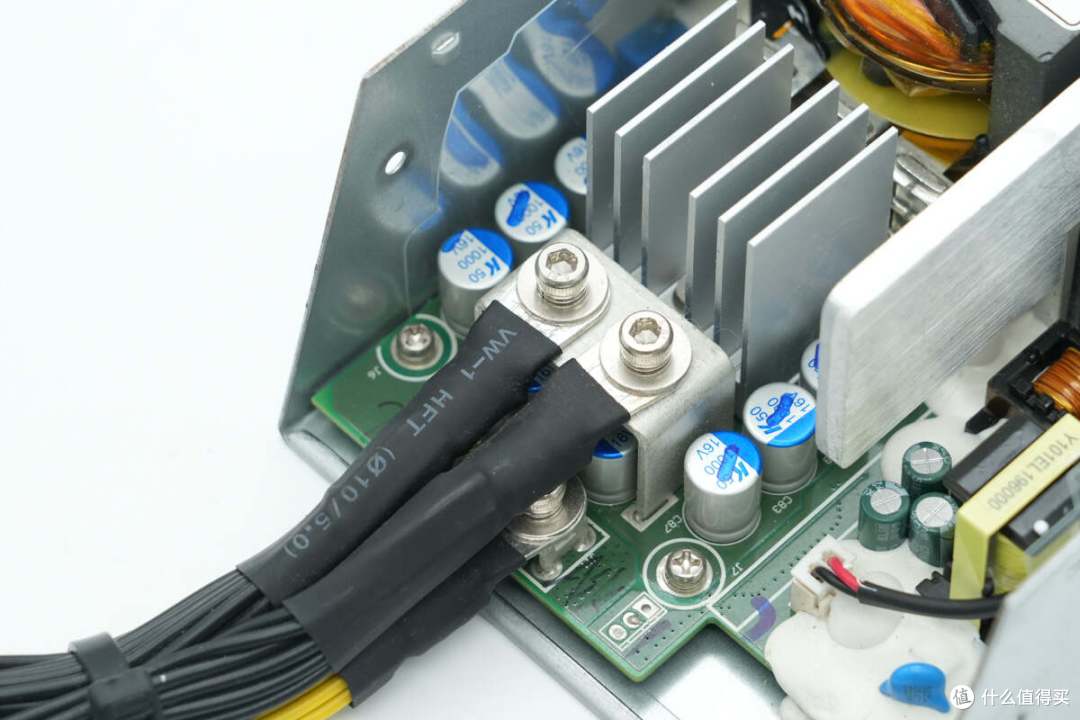

电源输出线通过螺丝接线柱固定。

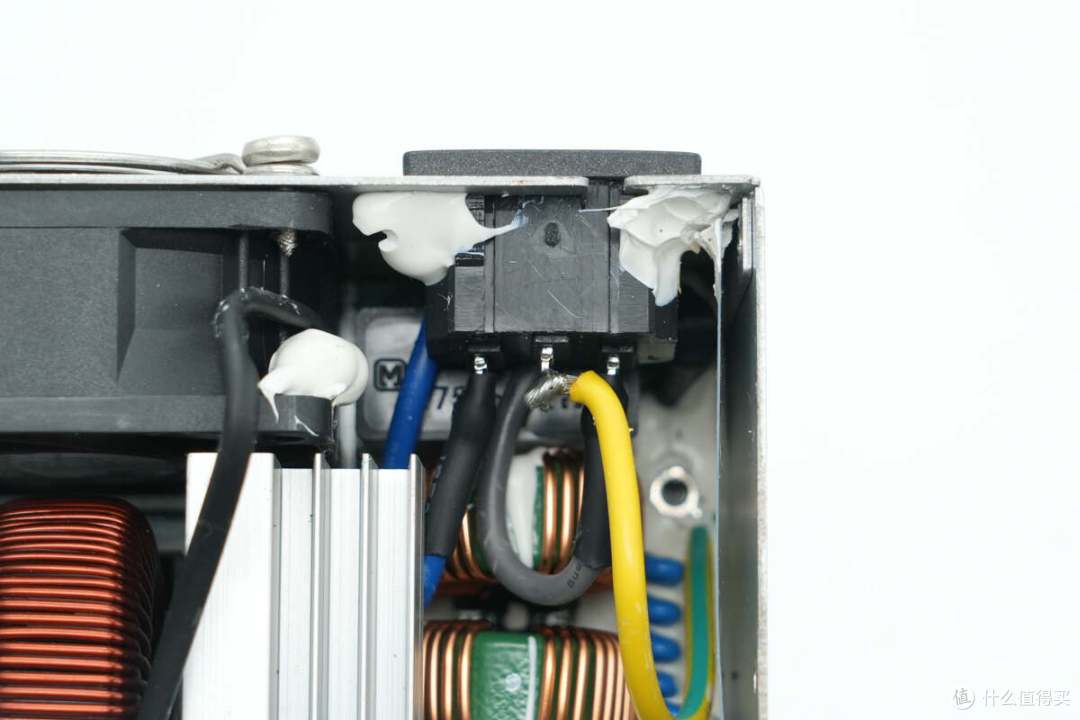

输入端电源插座打胶加固，导线焊接连接。

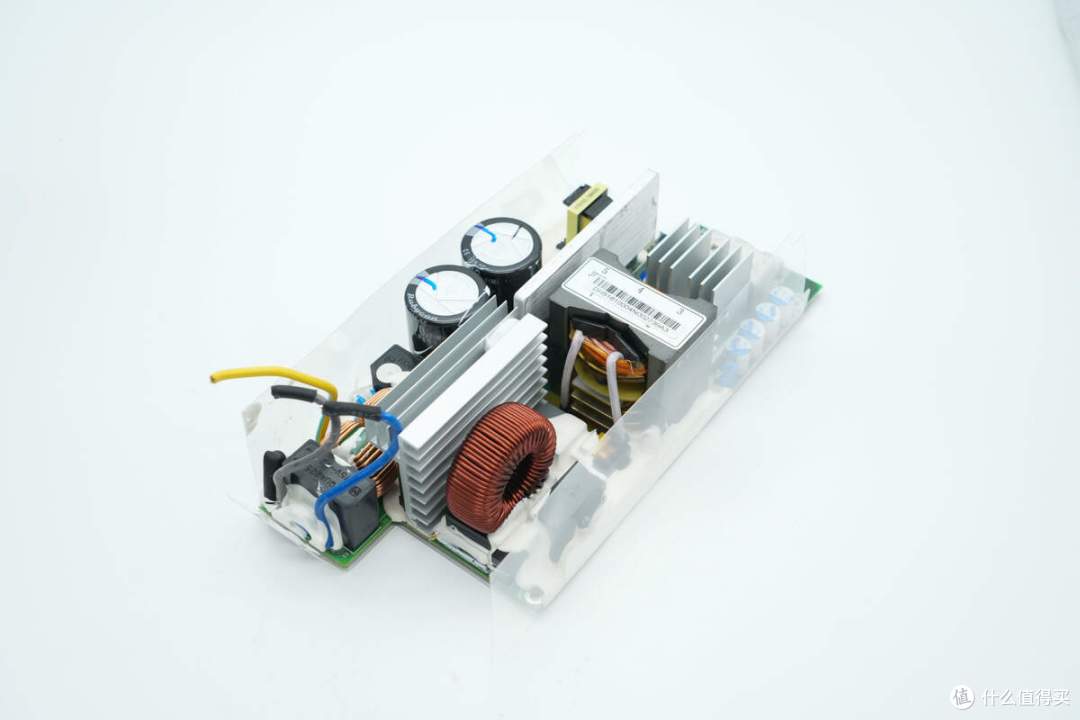

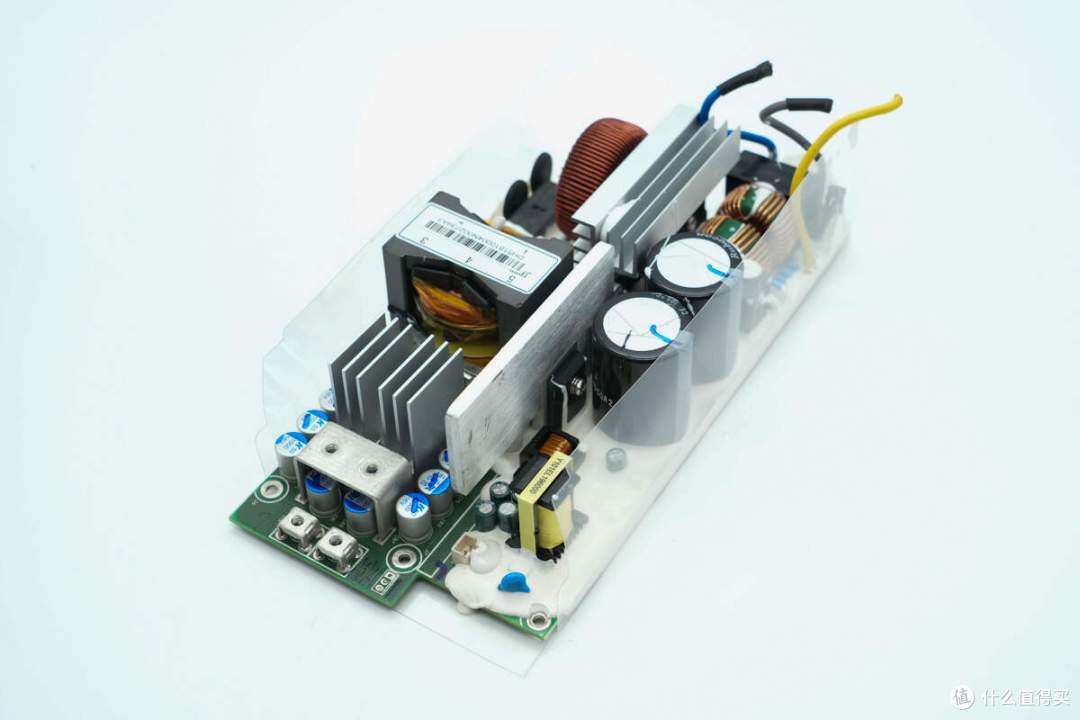

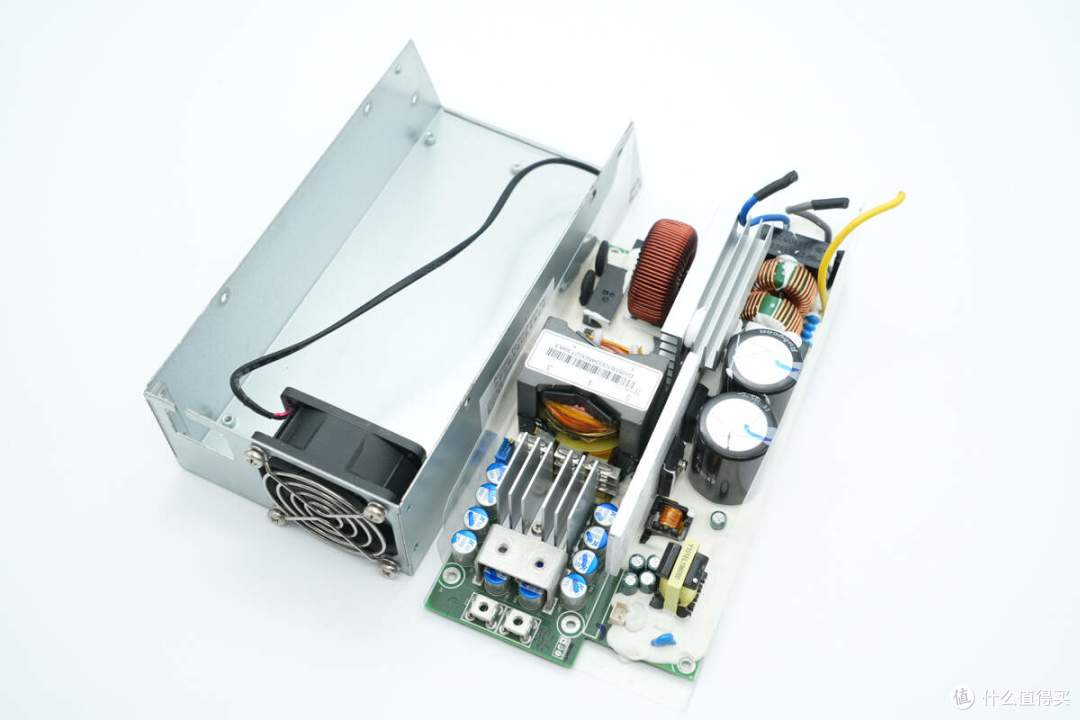

从壳体内部取出PCBA模块。
PCBA模块通过透明麦拉片绝缘，元件打胶加固。
另一侧元件也打胶加固。

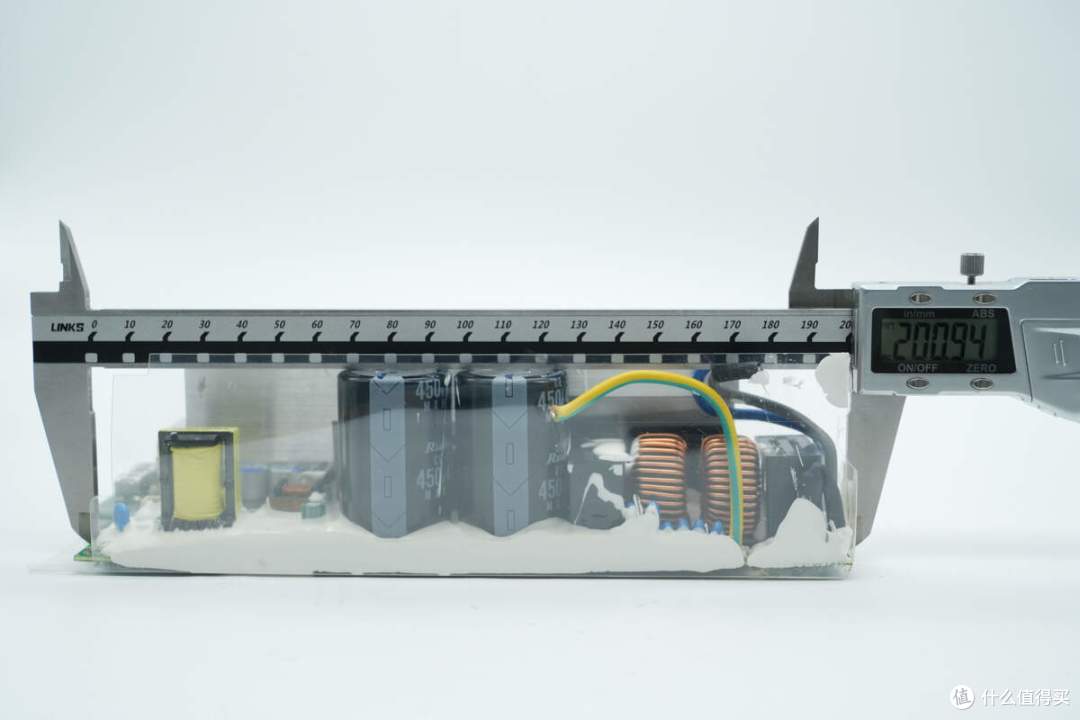

测得PCBA模块长度约为201mm。

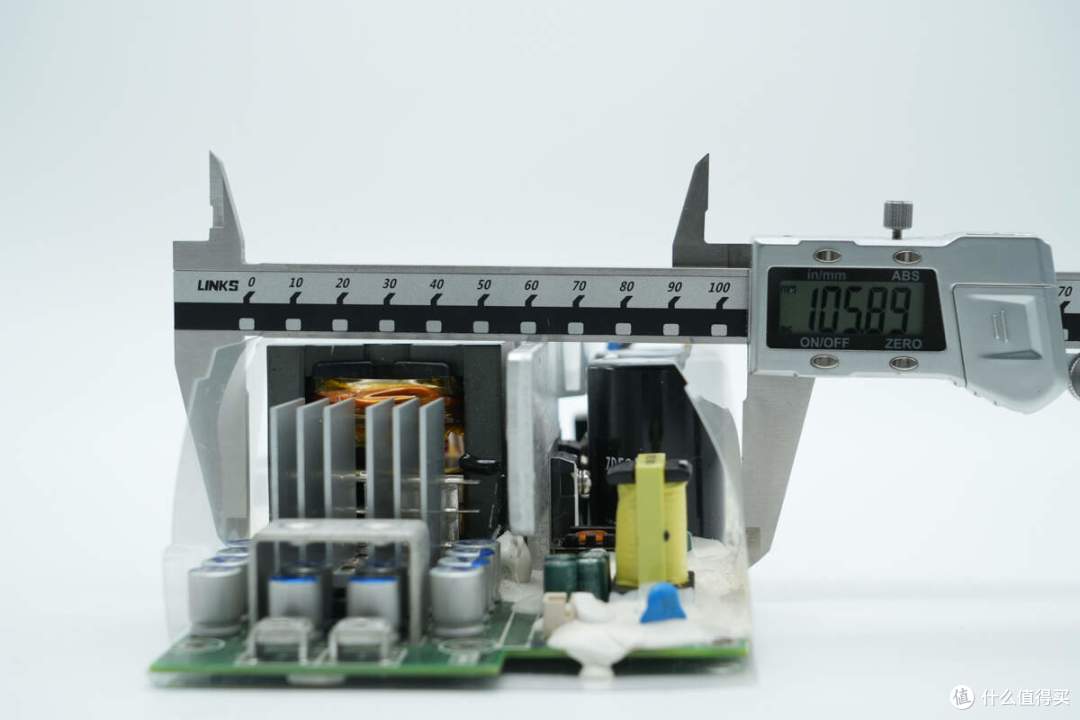

PCBA模块宽度约为105.9mm。

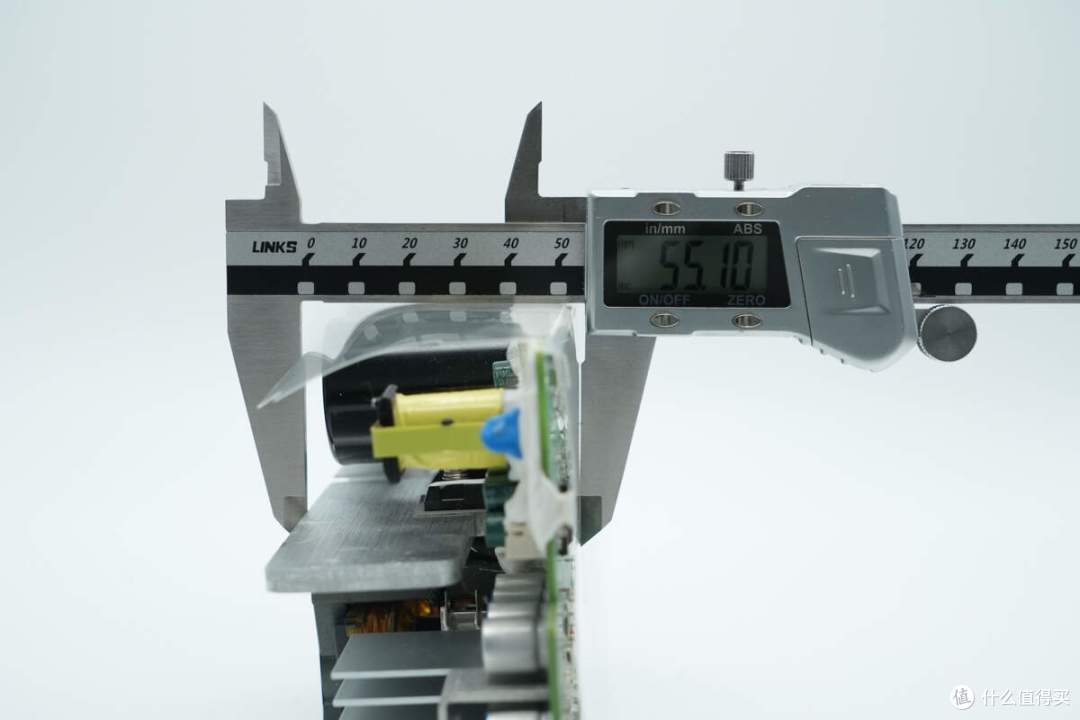

PCBA模块高度约为55.1mm。

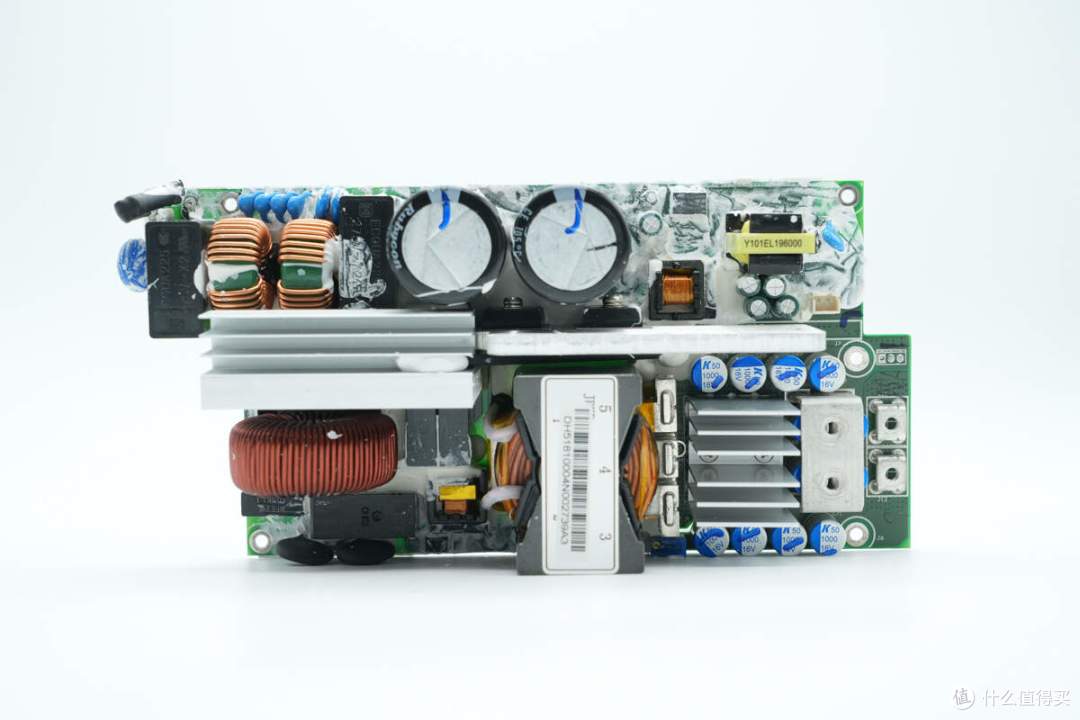

PCBA模块正面一览，左上角为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，下方散热片为整流桥，PFC开关管和PFC整流管散热，下方设有PFC升压电感，薄膜滤波电容，继电器和热敏电阻。
右侧设有谐振电容，电流互感器，变压器，输出滤波电容、同步整流管和输出接线柱。上方中间位置设有两颗高压滤波电容，驱动变压器，右侧设有辅助电源，下方散热片为LLC开关管散热，同步整流管也设有散热片。

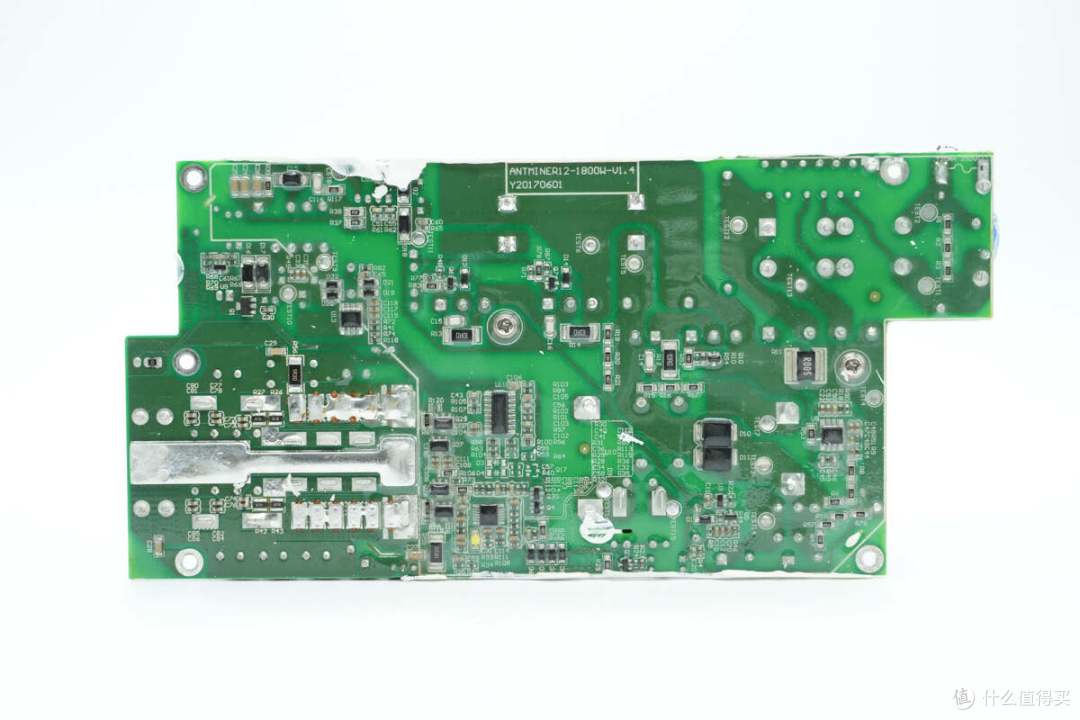

PCBA模块背面设有PFC控制器，LLC控制器，驱动器芯片和运放芯片，对应大电流走线露铜加锡，焊接铜块增强载流。背面还涂有三防漆绝缘保护。
焊接将电源元件拆分，通过对PCBA模块的观察发现，比特大陆这款1600W算力电源采用PFC搭配LLC电路进行输出，采用安森美PFC控制器搭配英飞凌开关管和罗姆碳化硅二极管，LLC采用虹冠LLC控制器，通过隔离变压器驱动东芝开关管，同步整流管来自安森美，待机电源芯片来自英飞凌。

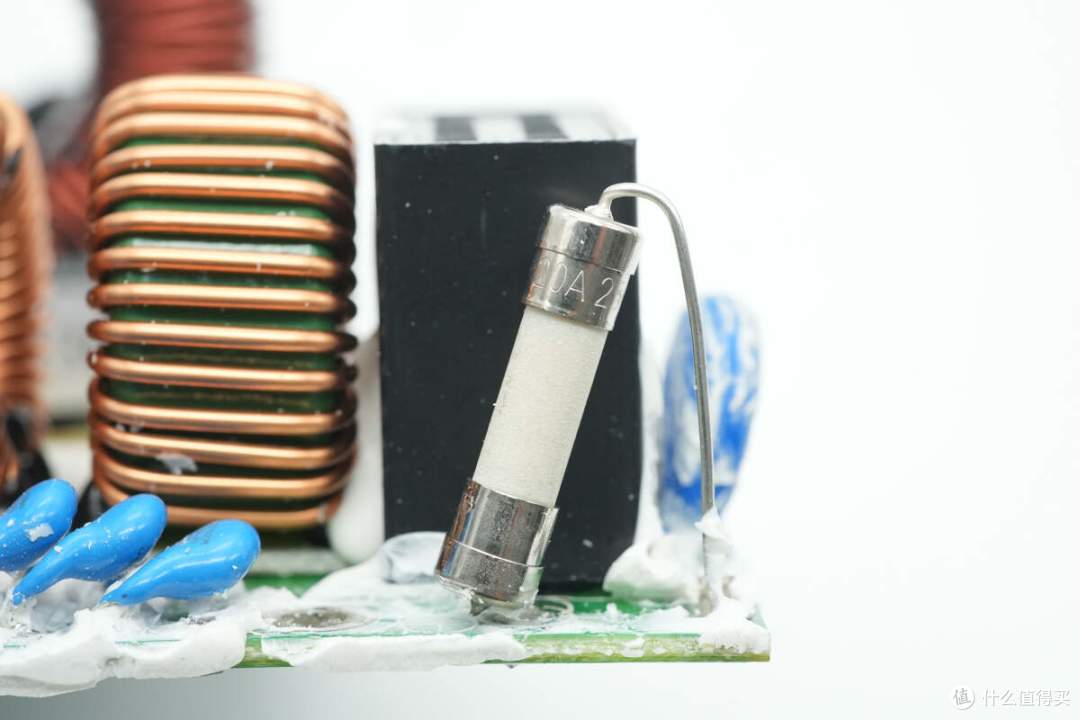

输入端保险丝外套热缩管绝缘，规格为20A 250V。

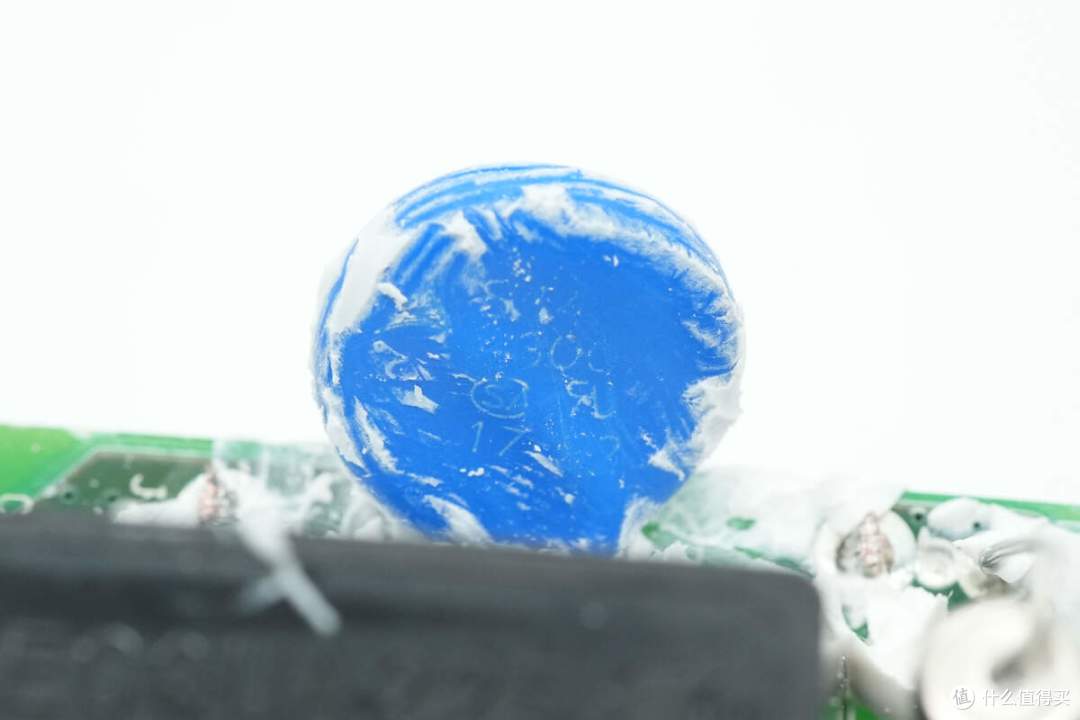

压敏电阻用于输入过压保护。

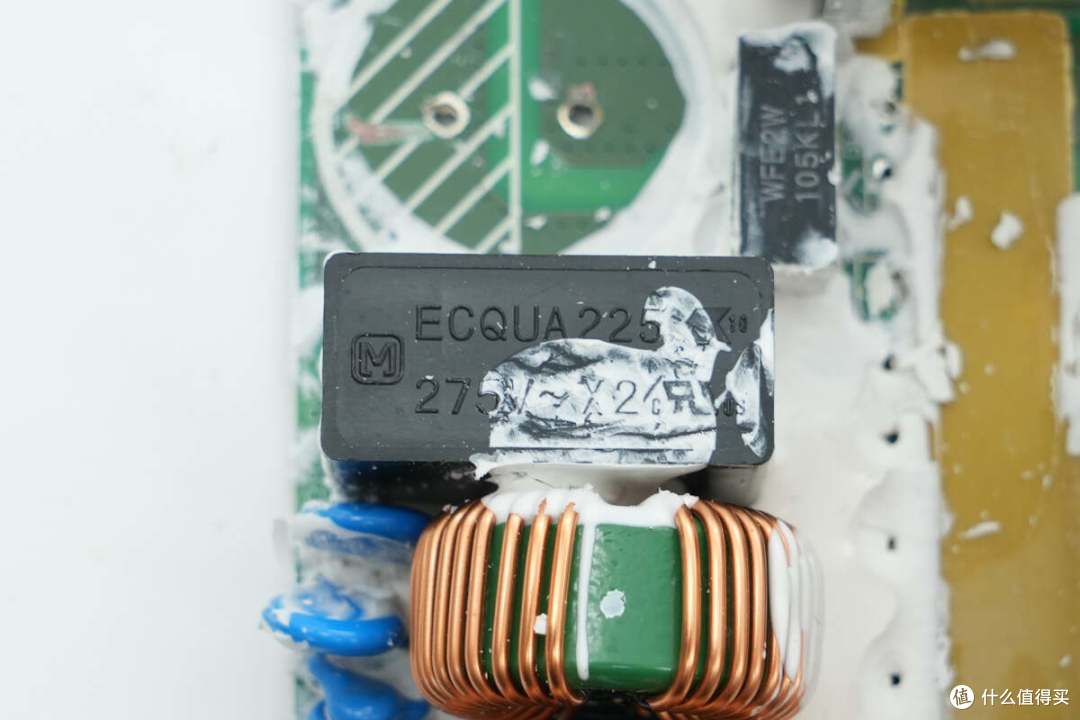

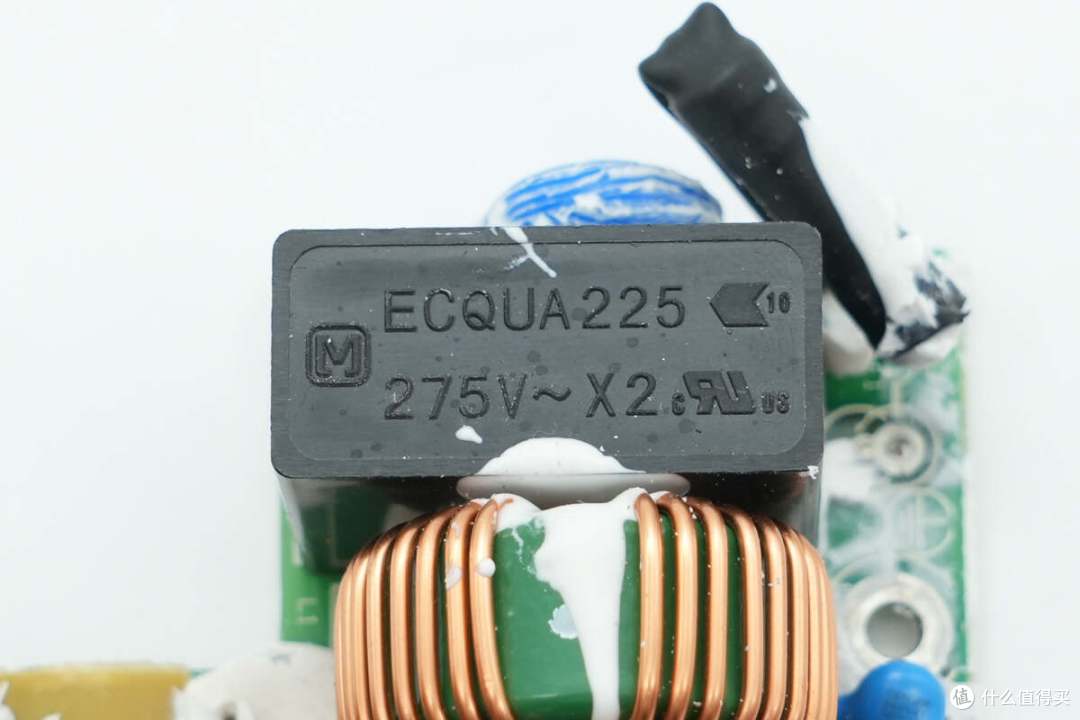

安规X2电容来自松下，规格为2.2μF。

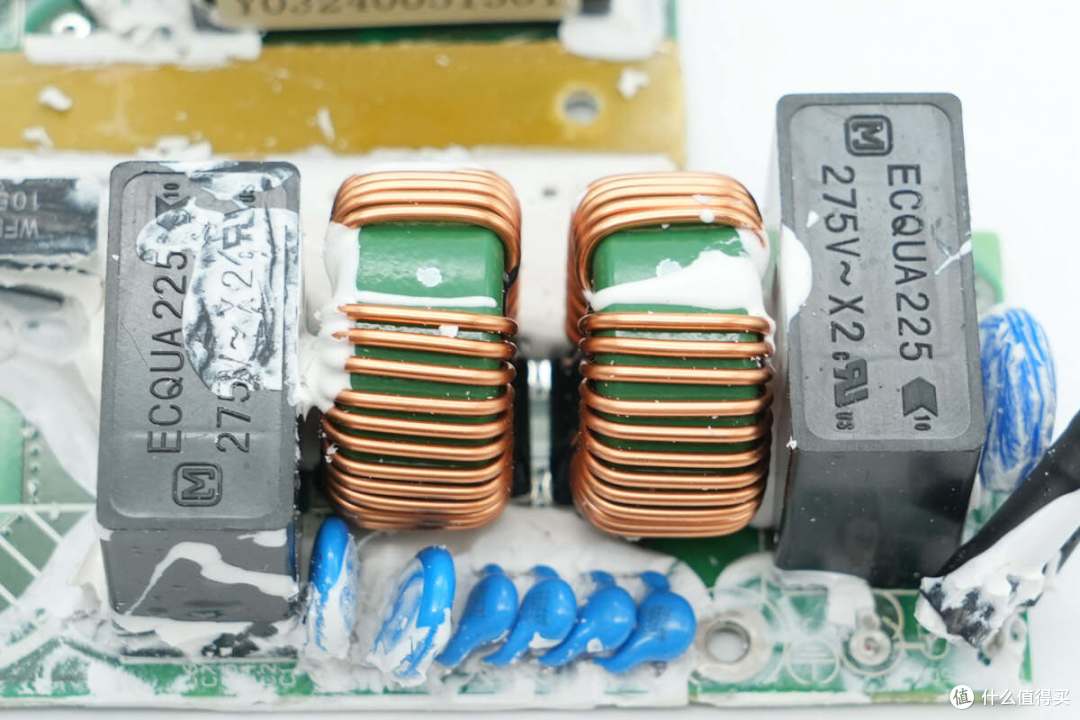

两颗共模电感采用漆包线绕制。
另一颗安规X2电容规格相同。

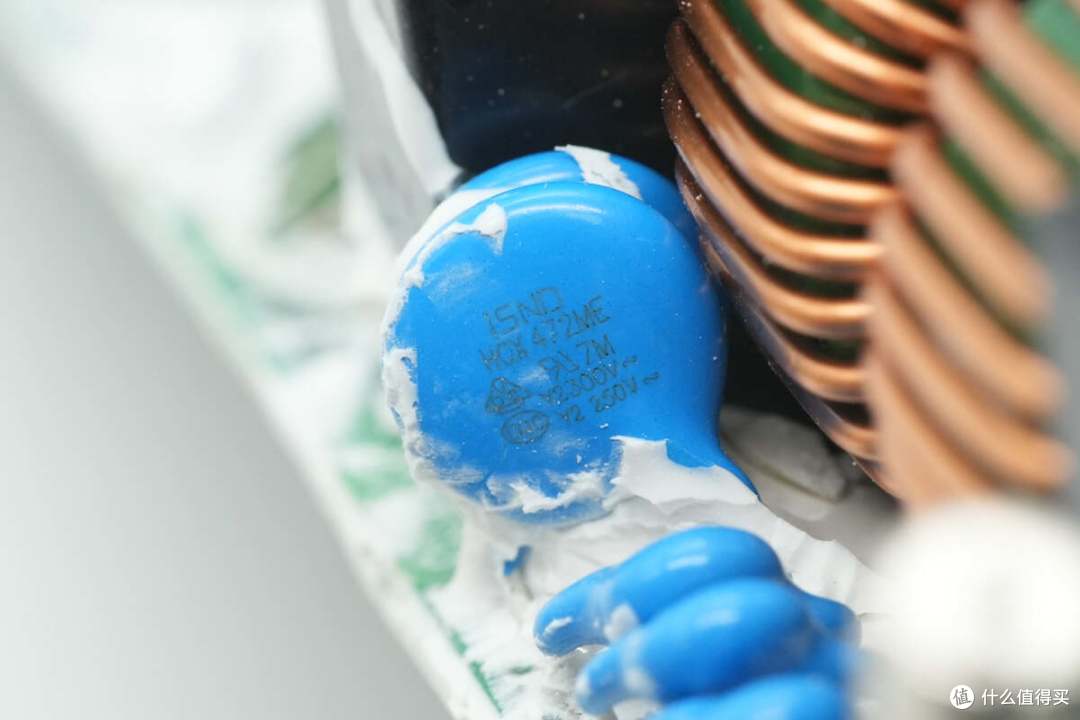

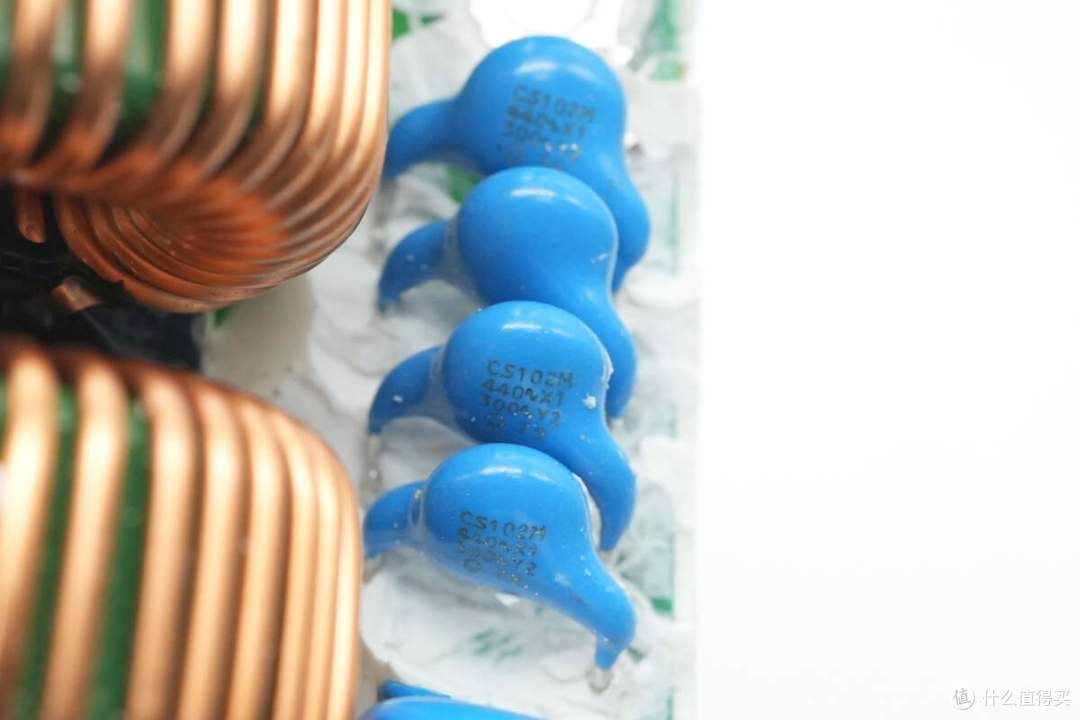

四颗蓝色Y电容特写。
两颗蓝色Y电容来自华信安。

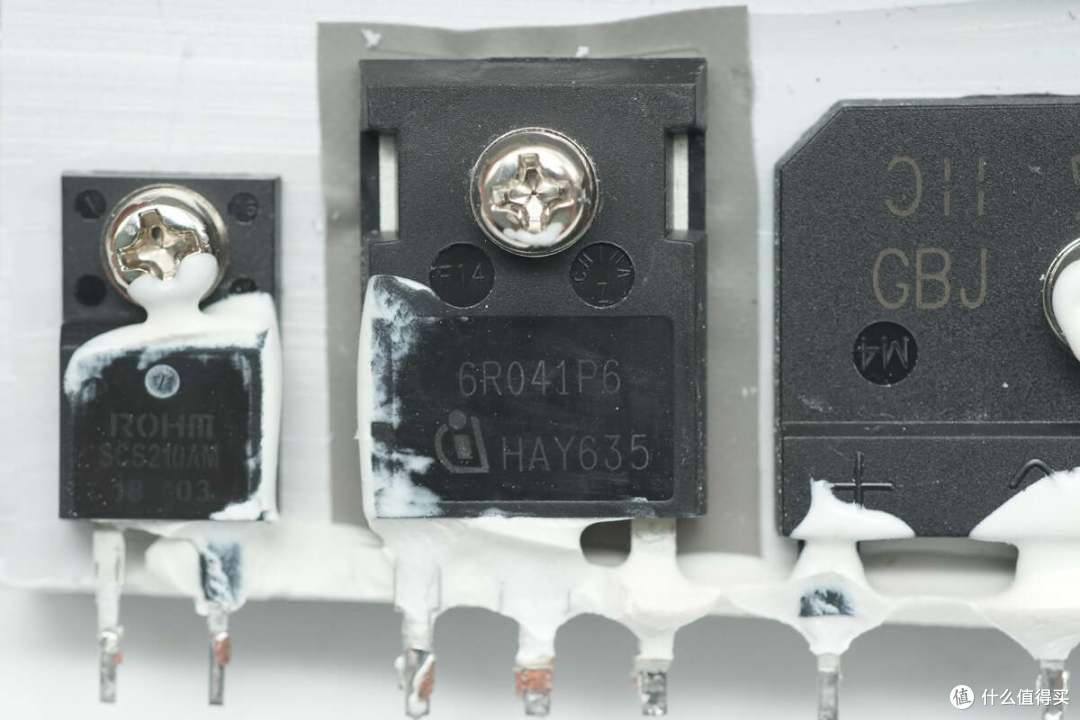

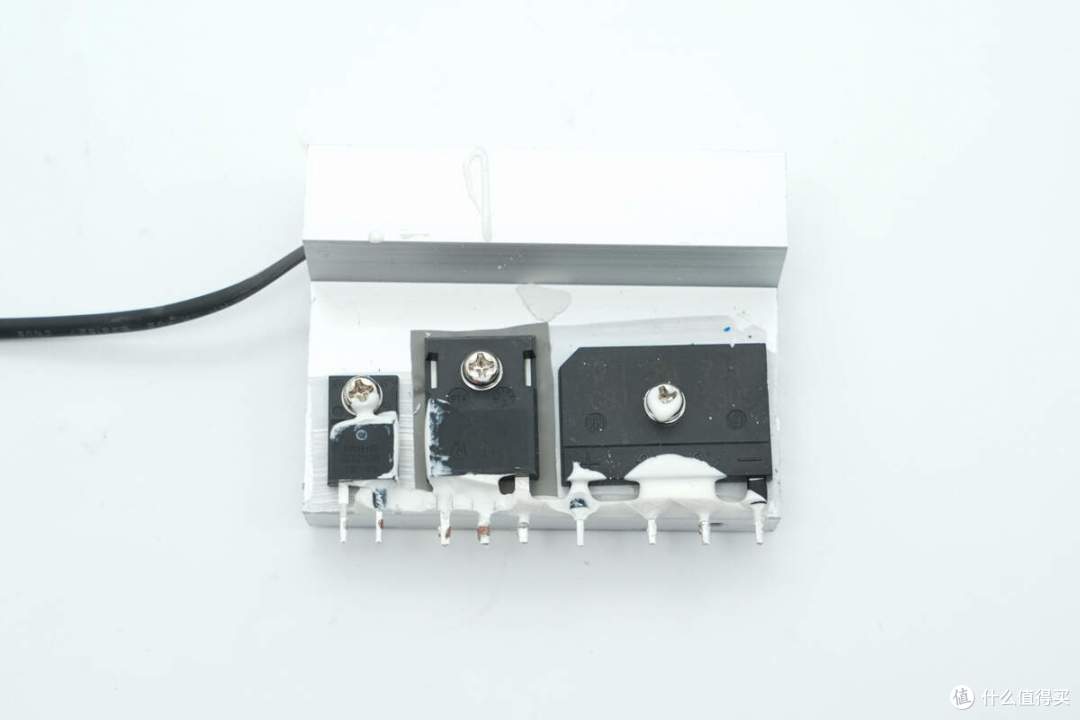

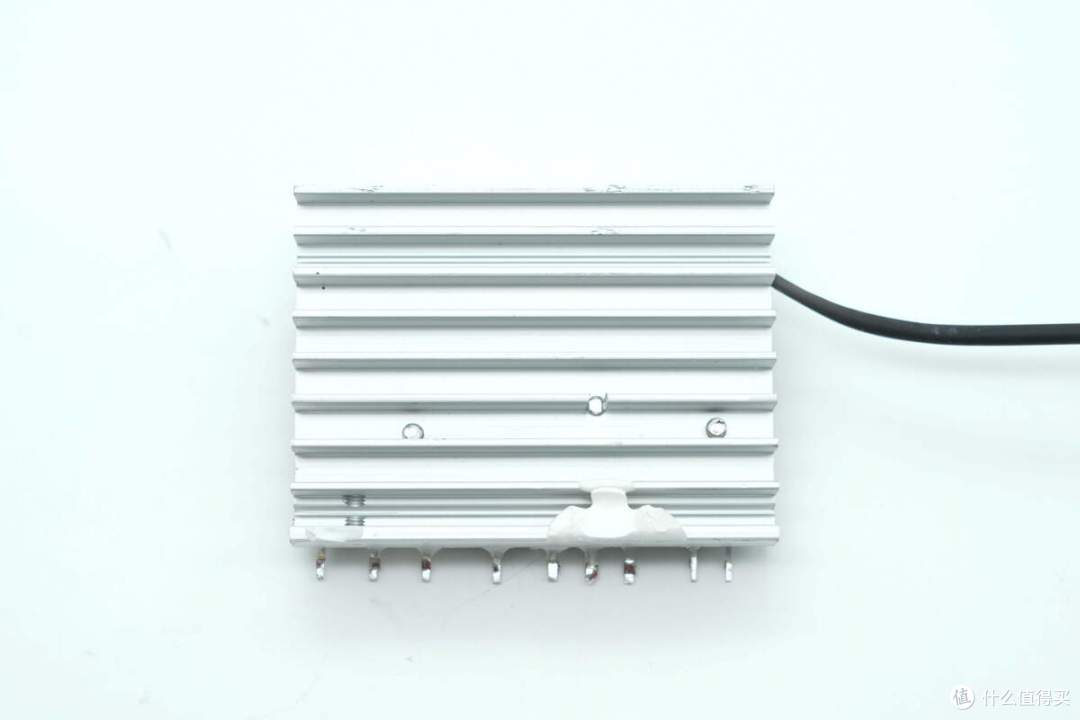

散热片设有整流桥，PFC开关管和PFC整流管。

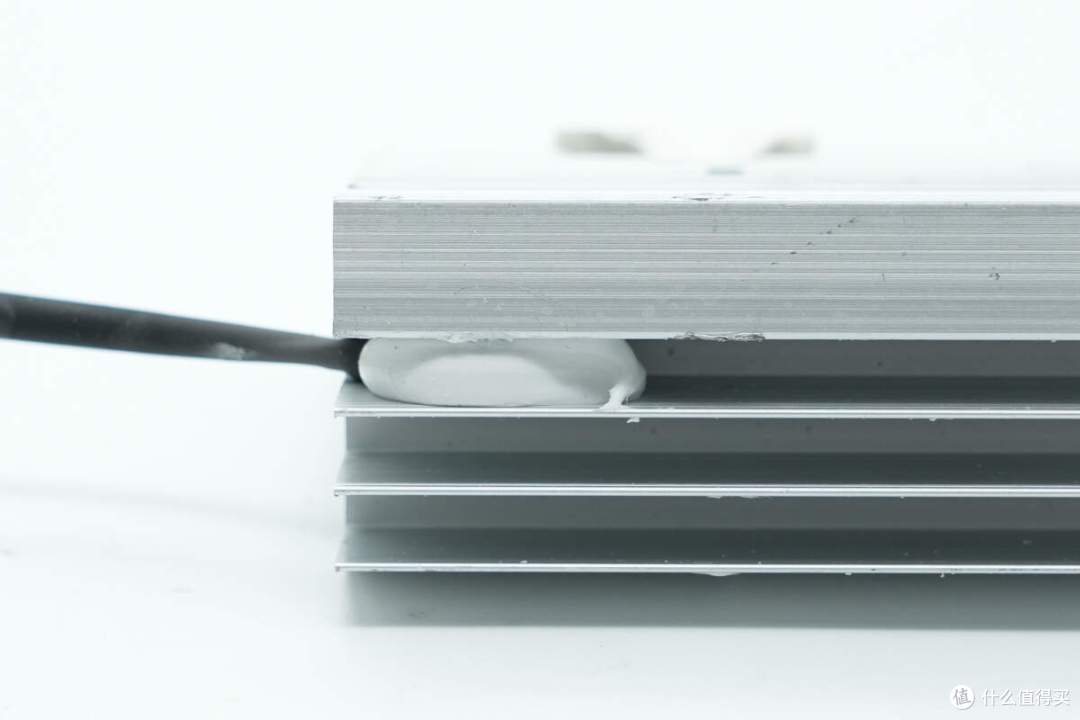

背面为格栅设计，增大散热面积。
热敏电阻打胶固定，用于检测温度。

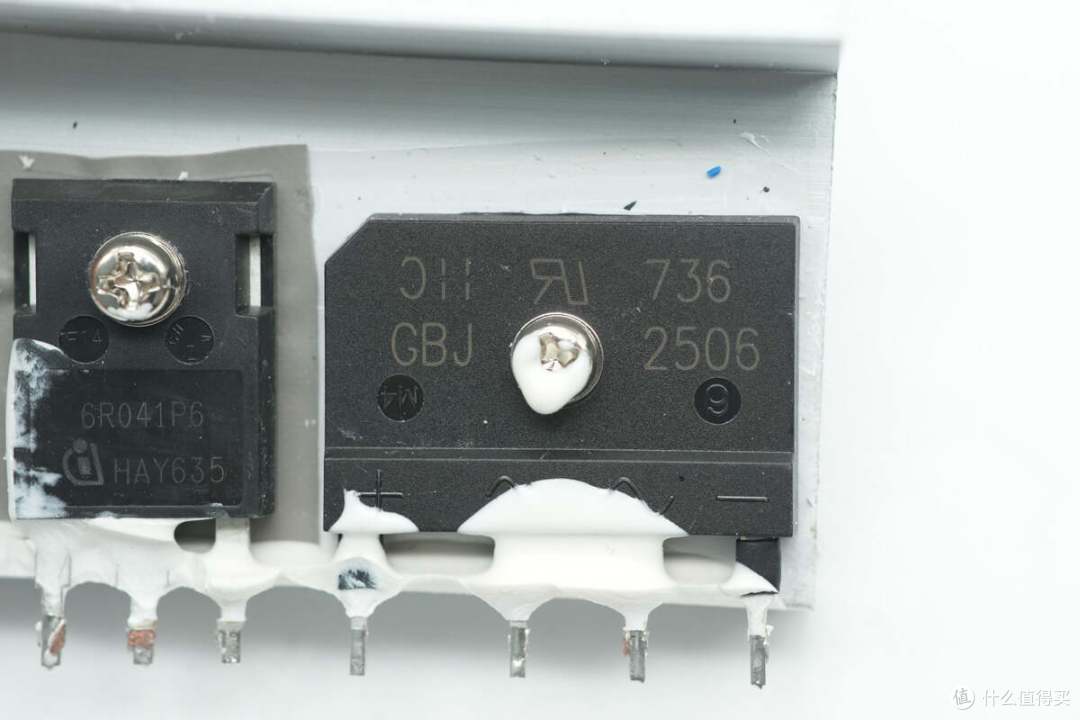

整流桥来自达尔，型号GBJ2506，规格为25A 600V，采用GBJ封装。

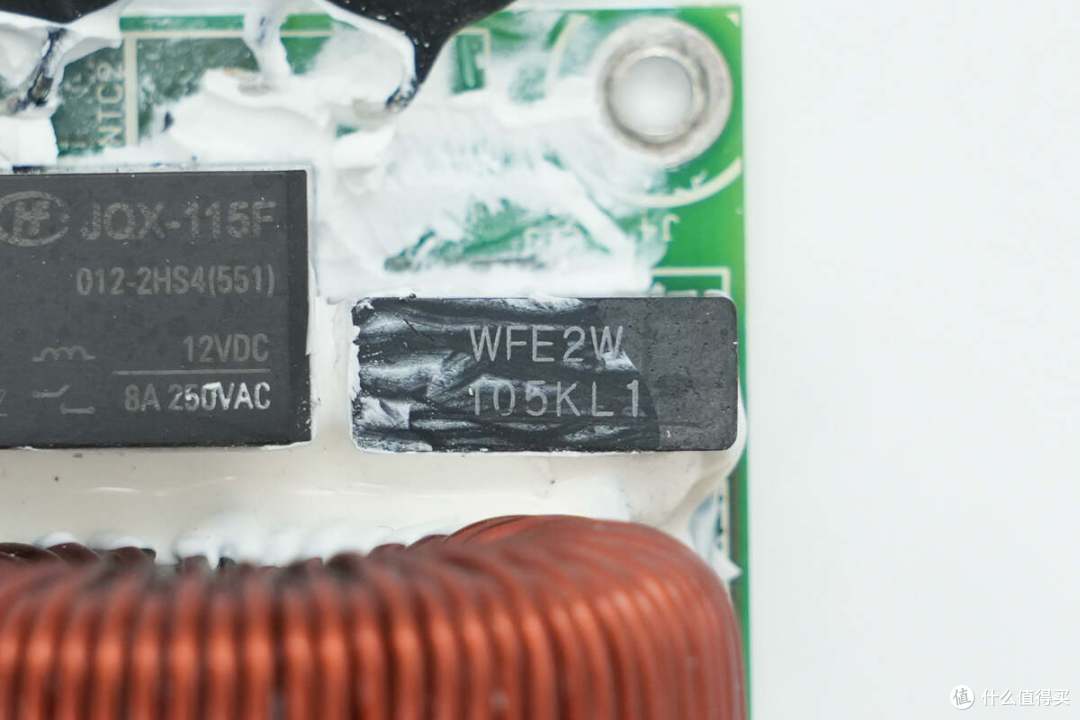

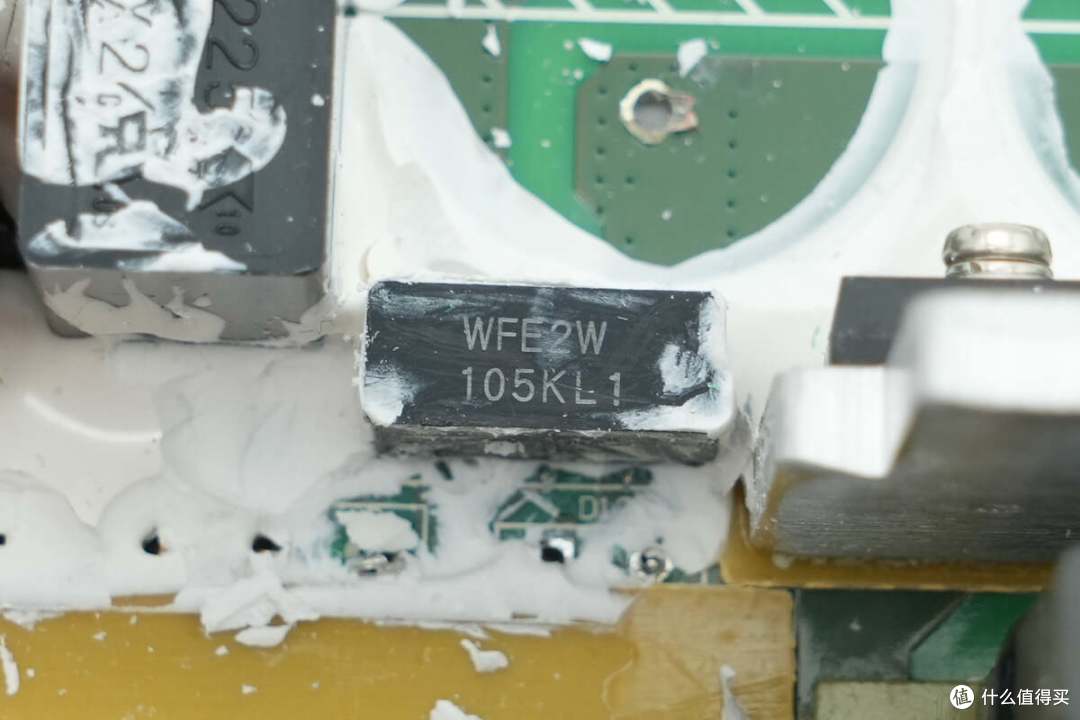

滤波电容来自松下，为ECWFE系列薄膜电容，规格为450V1μF。

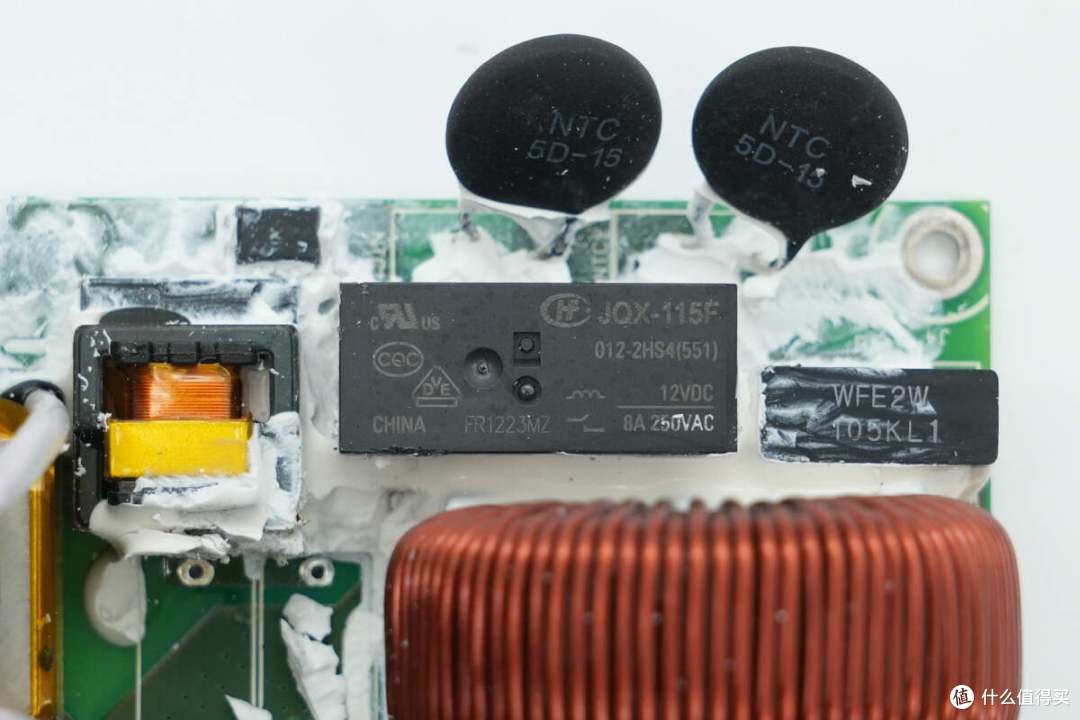

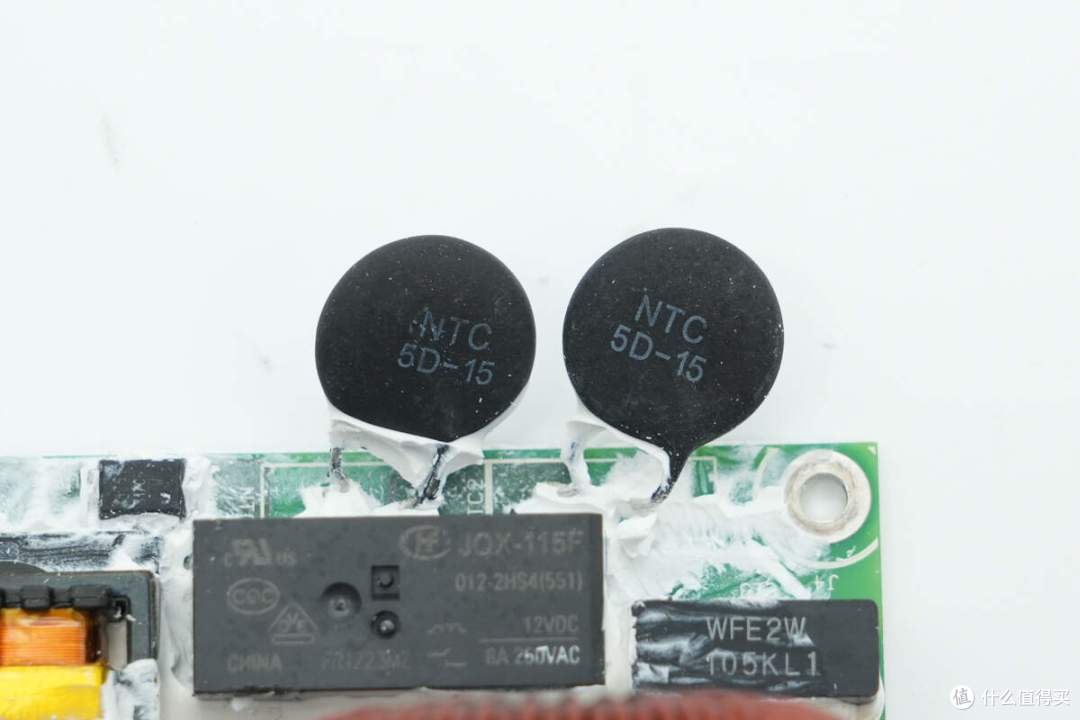

两颗热敏电阻用于抑制上电的浪涌电流。
用于短路热敏电阻的继电器来自宏发，型号JQX-115F/012-2HS4，触点容量为8A 250V，线圈电压为12V。
LTV-817C光耦用于驱动继电器。

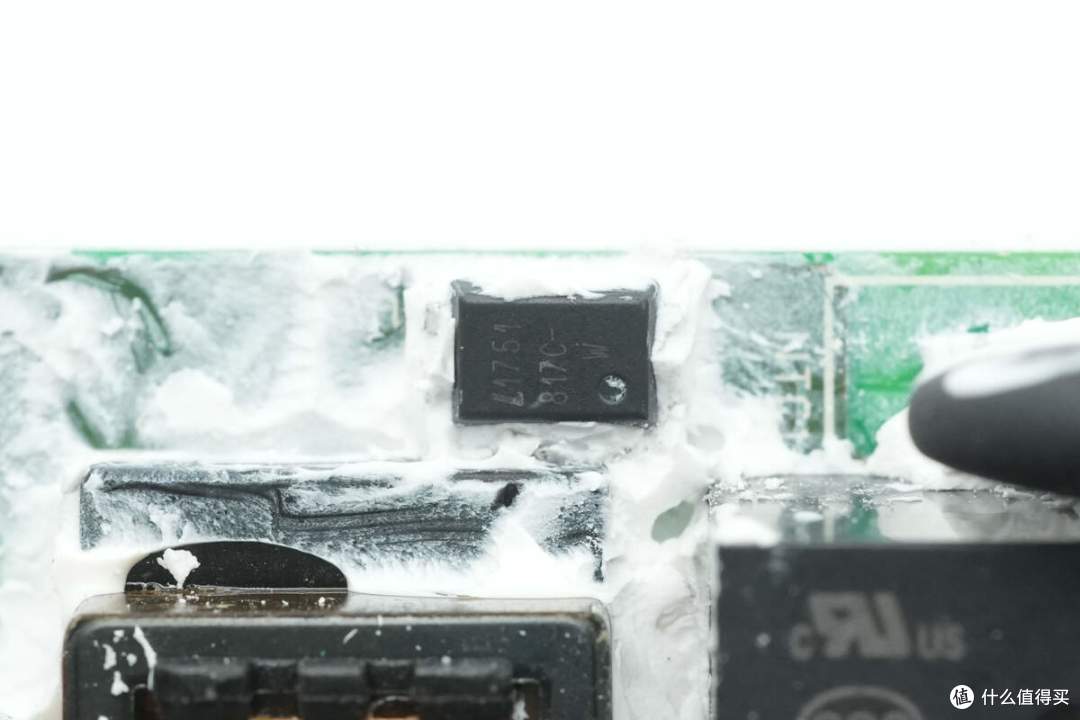

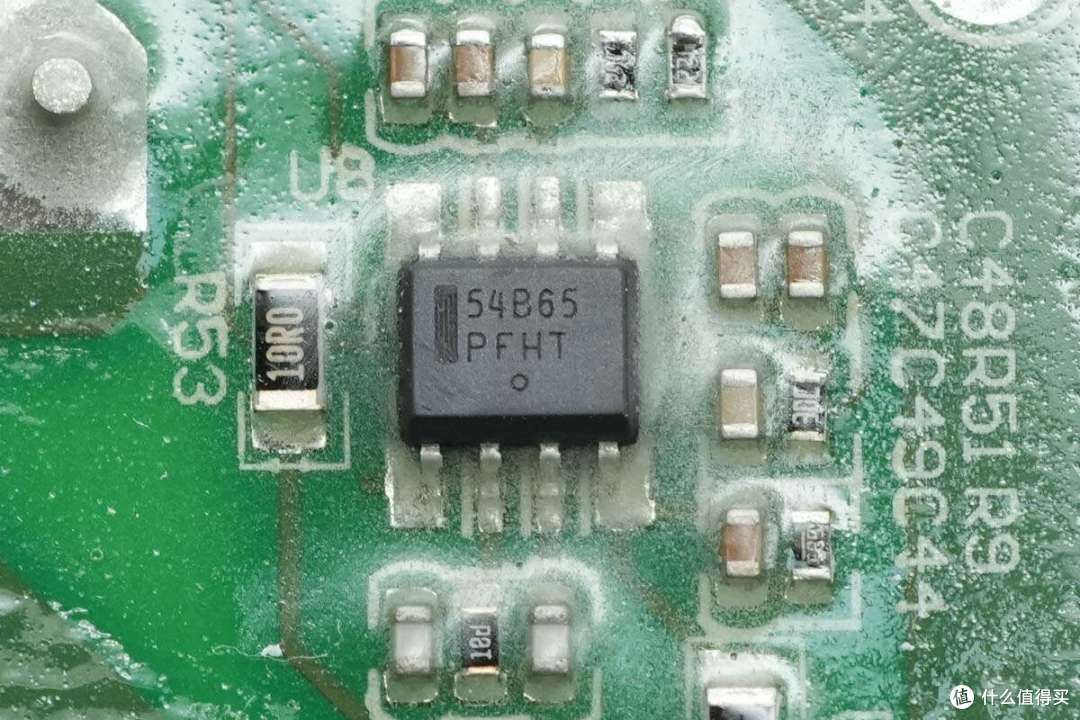

PFC控制器来自安森美，丝印54B65，实际型号为NCP1654，是一颗连续导通模式的PFC升压控制器，采用固定频率模式，由瞬时线圈电流控制导通时间。芯片外围器件精简，具备可编程的过电流保护，支持完善的保护功能，采用SO8封装。
PFC开关管来自英飞凌，丝印6R041P6，型号IPW60R041P6，NMOS，耐压650V，导阻41mΩ，采用TO-247封装。

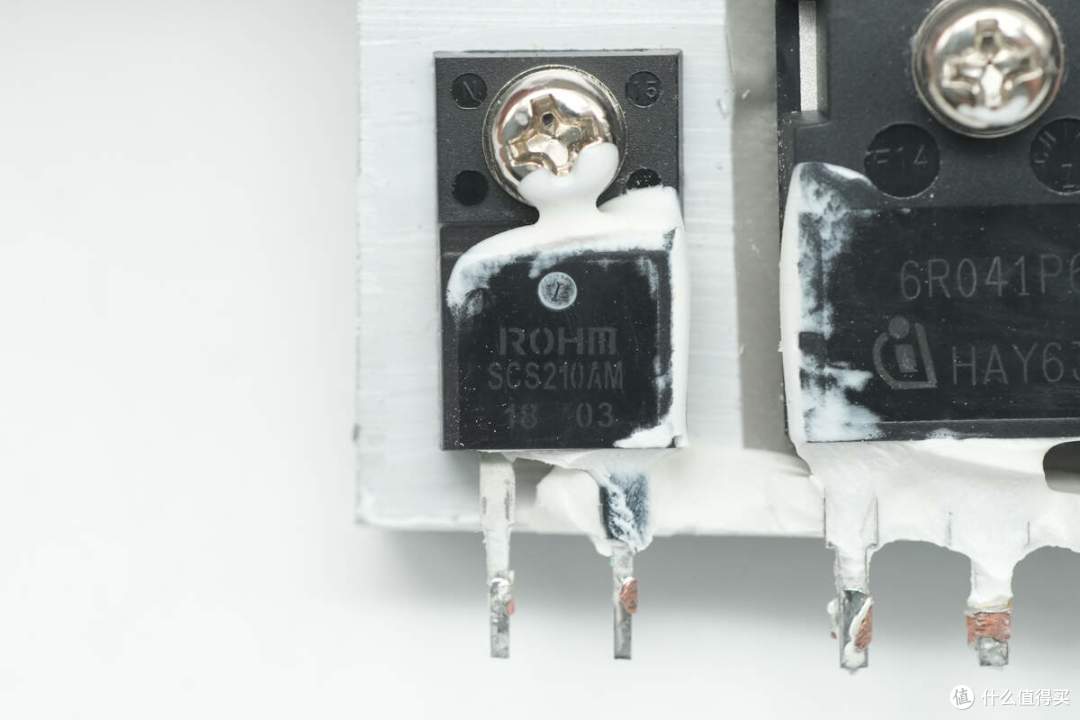

碳化硅二极管来自罗姆，型号SCS210AM，规格为650V 10A，采用TO-220FM-2LGE封装。

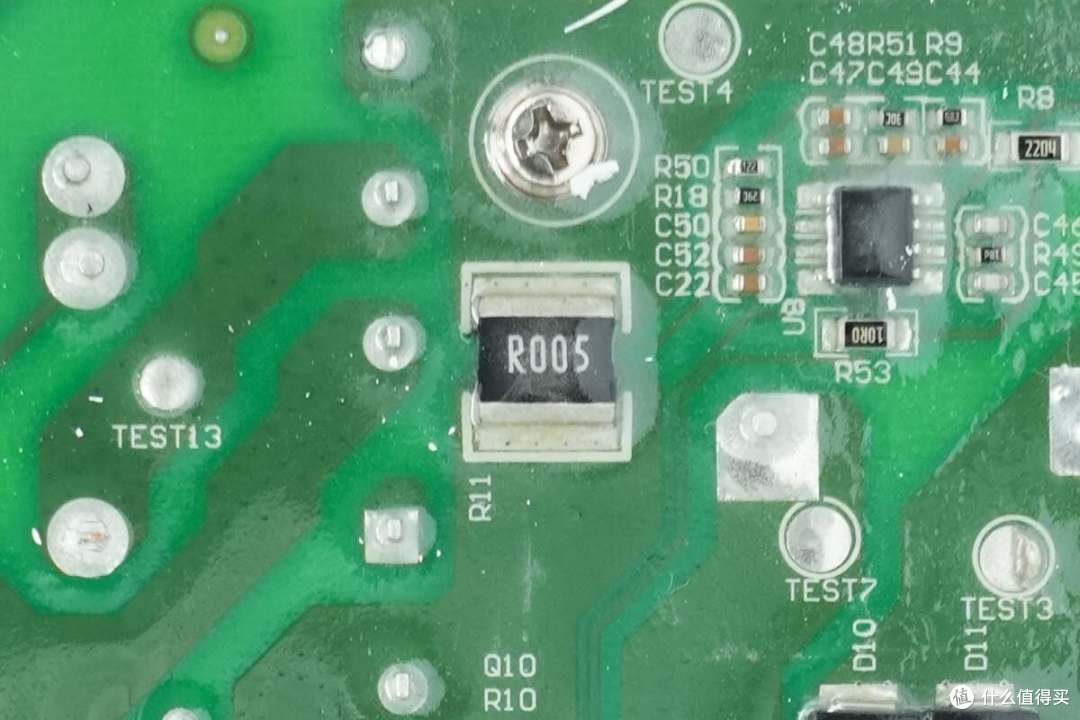

5mΩ取样电阻用于检测开关管电流。

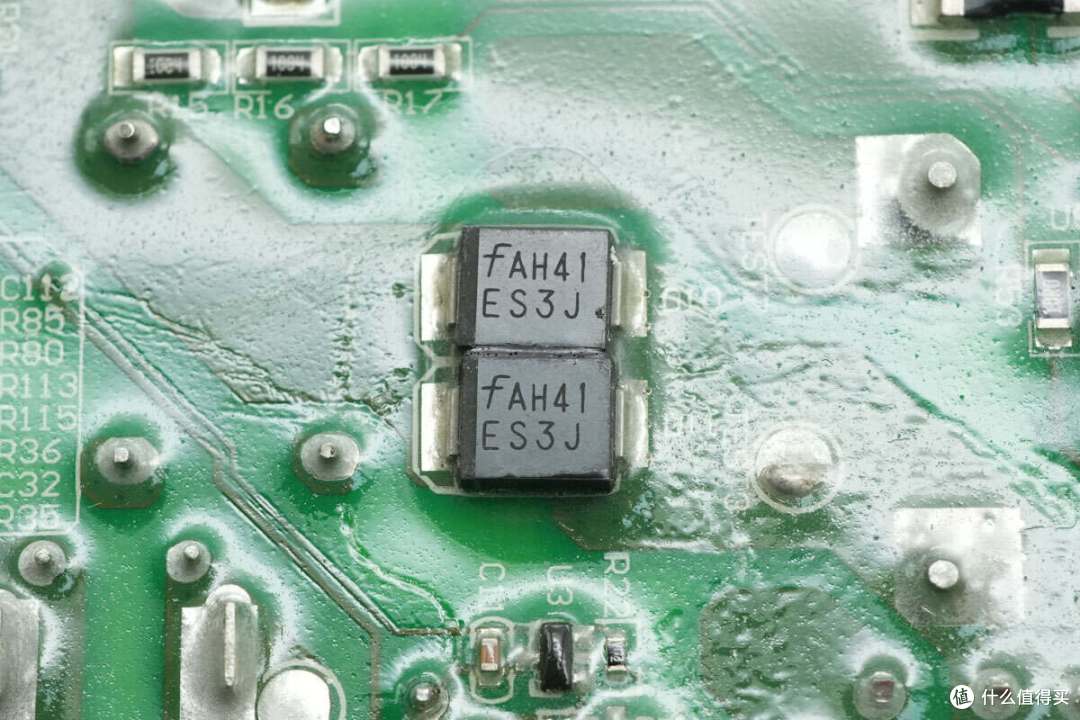

两颗ES3J超快恢复二极管用于PFC旁路。

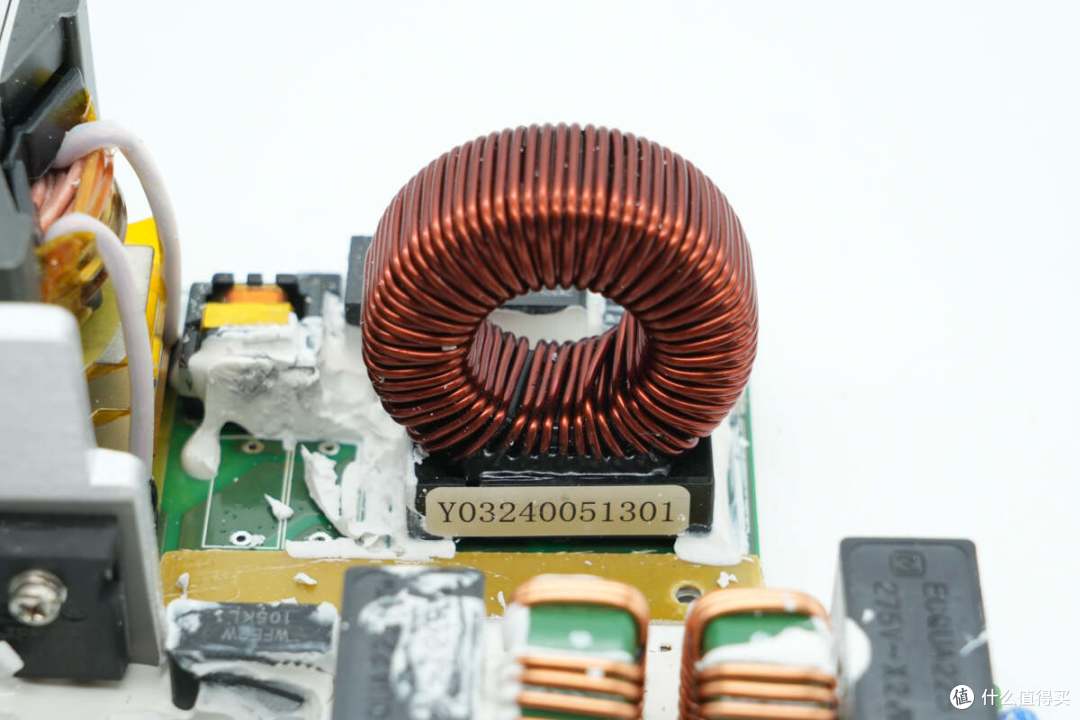

PFC升压电感采用磁环绕制，底部设有绝缘支架。

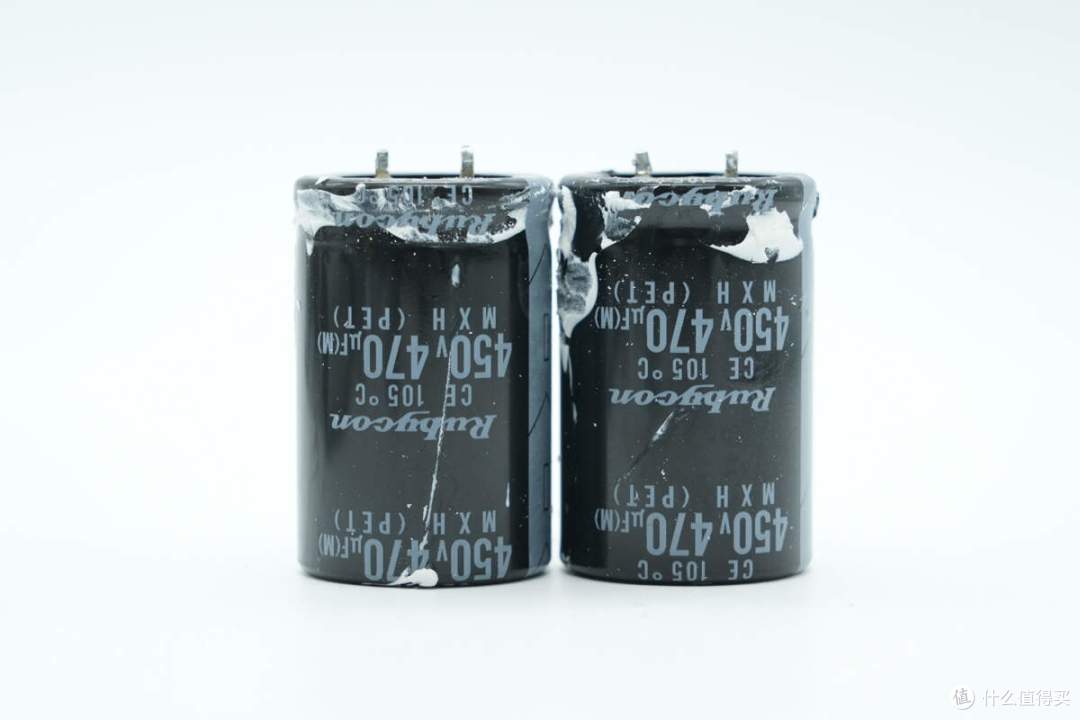

高压滤波电容来自红宝石，为MXH小型化电解电容，规格为450V470μF，两颗并联。
薄膜电容与高压滤波电容并联，规格为450V1μF。

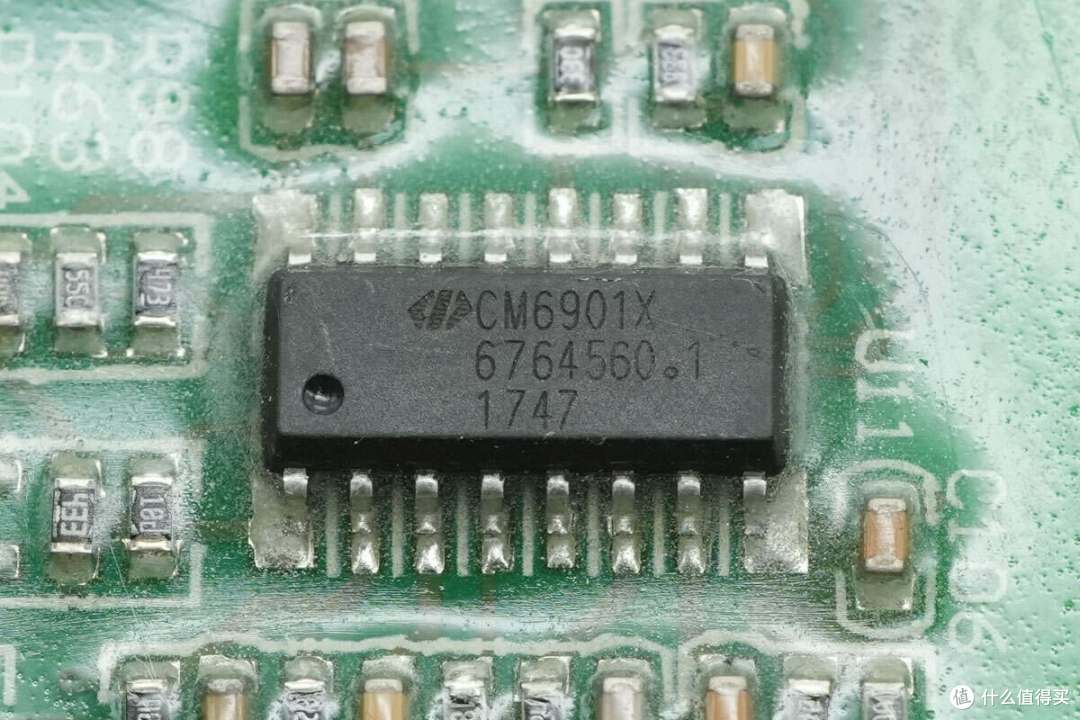

电源主控芯片采用虹冠CM6901，是一颗次级侧的LLC+同步整流控制器，用于LLC电源转换和次级同步整流驱动，通过低侧驱动器和隔离变压器来驱动LLC开关管，采用SOP16封装。

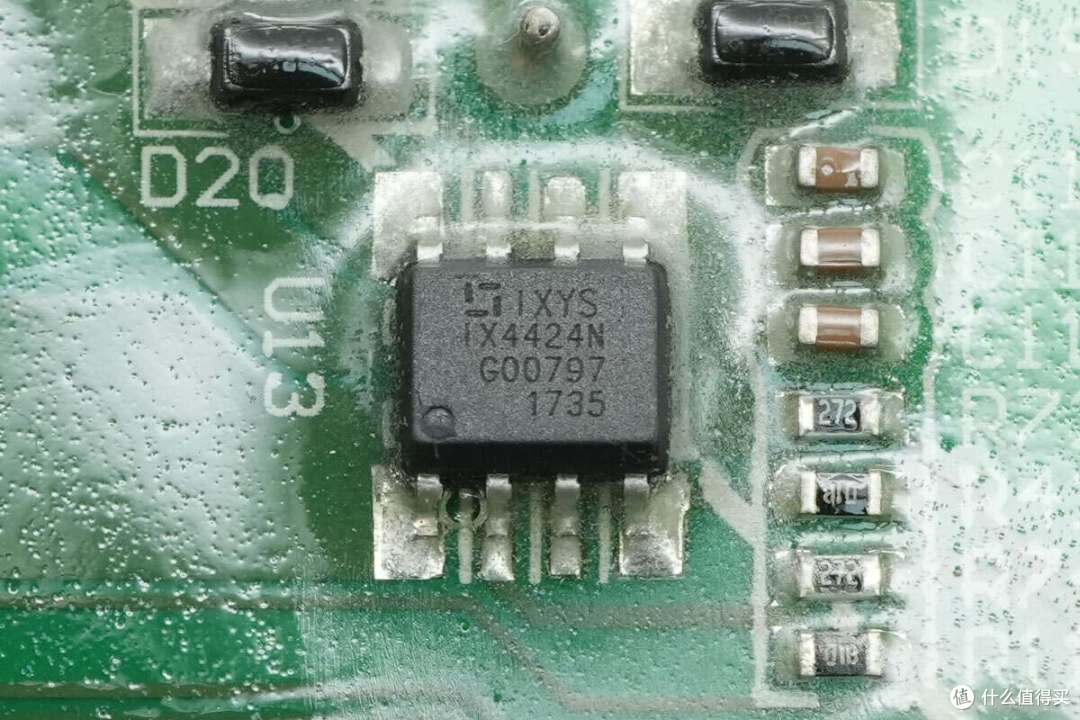

驱动器来自力特，型号IX4424N，为双路低侧驱动器，支持3A峰值输出，采用SOIC8封装。

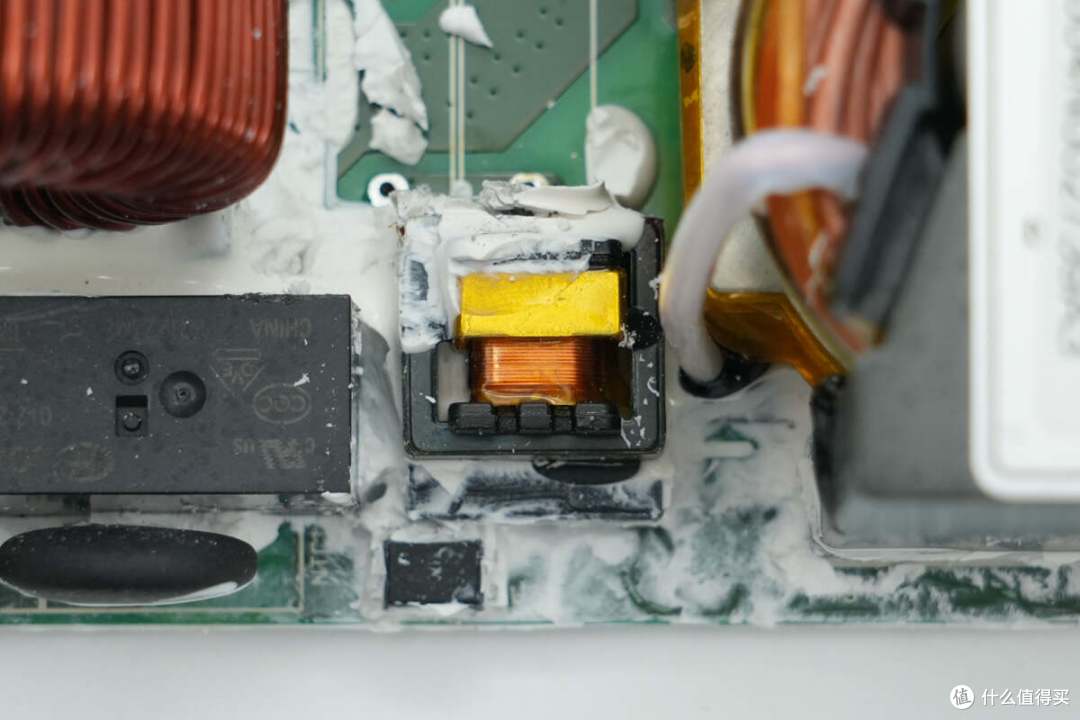

隔离变压器用于驱动LLC开关管。

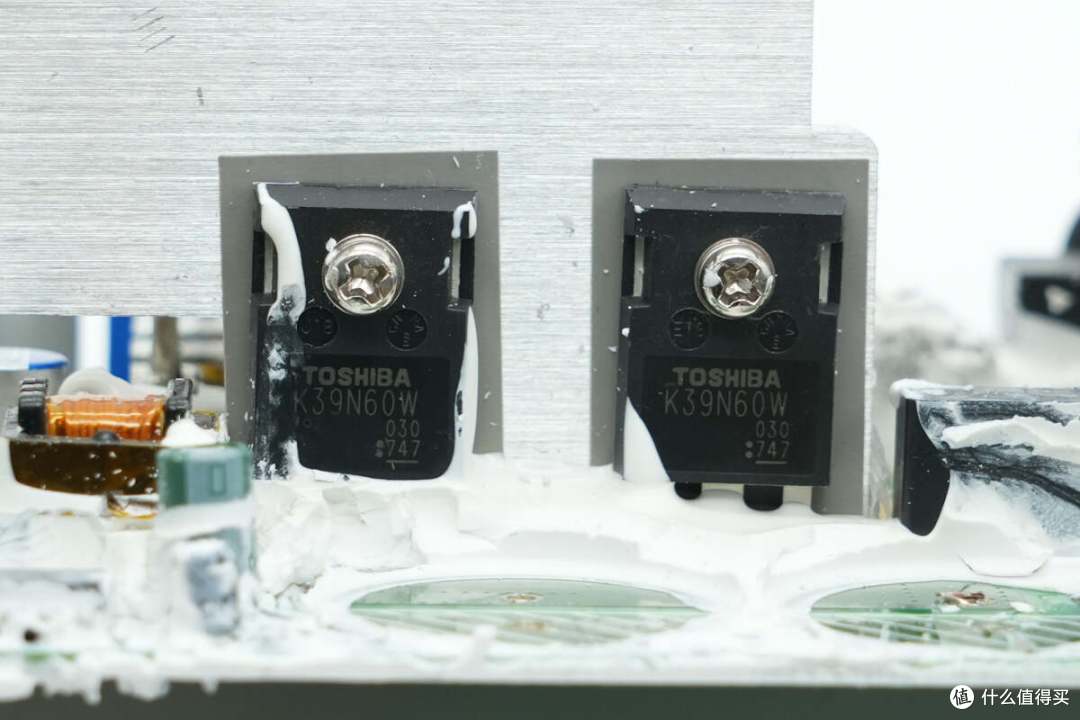

LLC开关管来自东芝，型号TK39N60W，NMOS，耐压600V，导阻55mΩ，采用TO-247封装。
电流互感器用于检测初级电流。

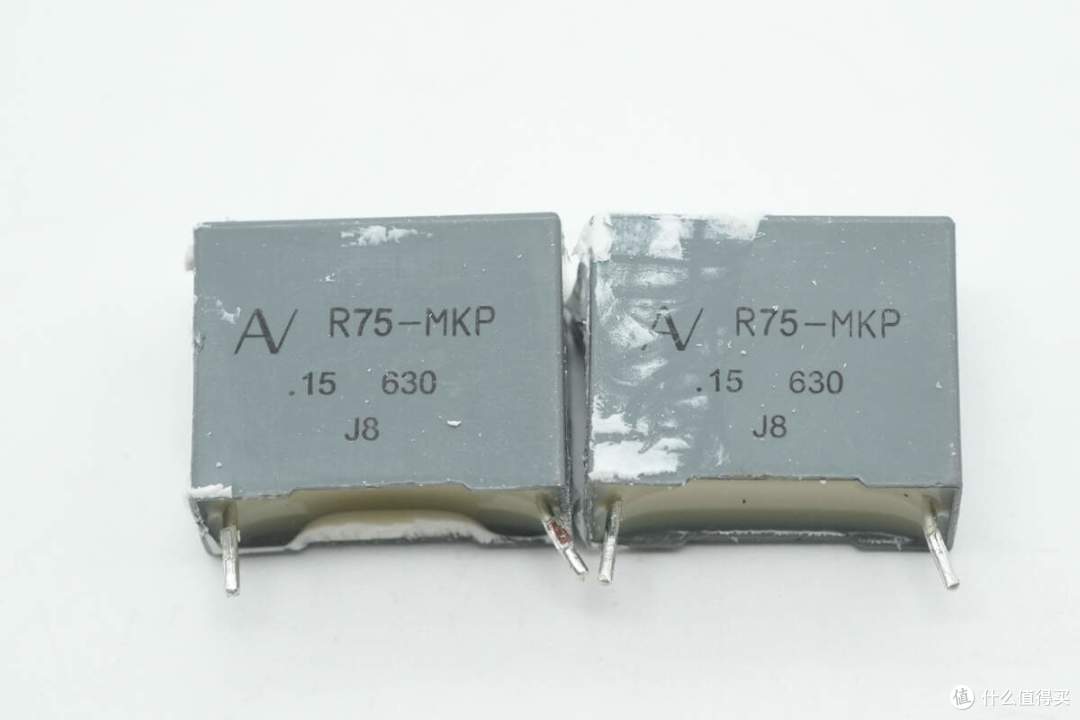

两颗谐振电容来自基美，为R75-MKP系列，规格为0.15μF630V。

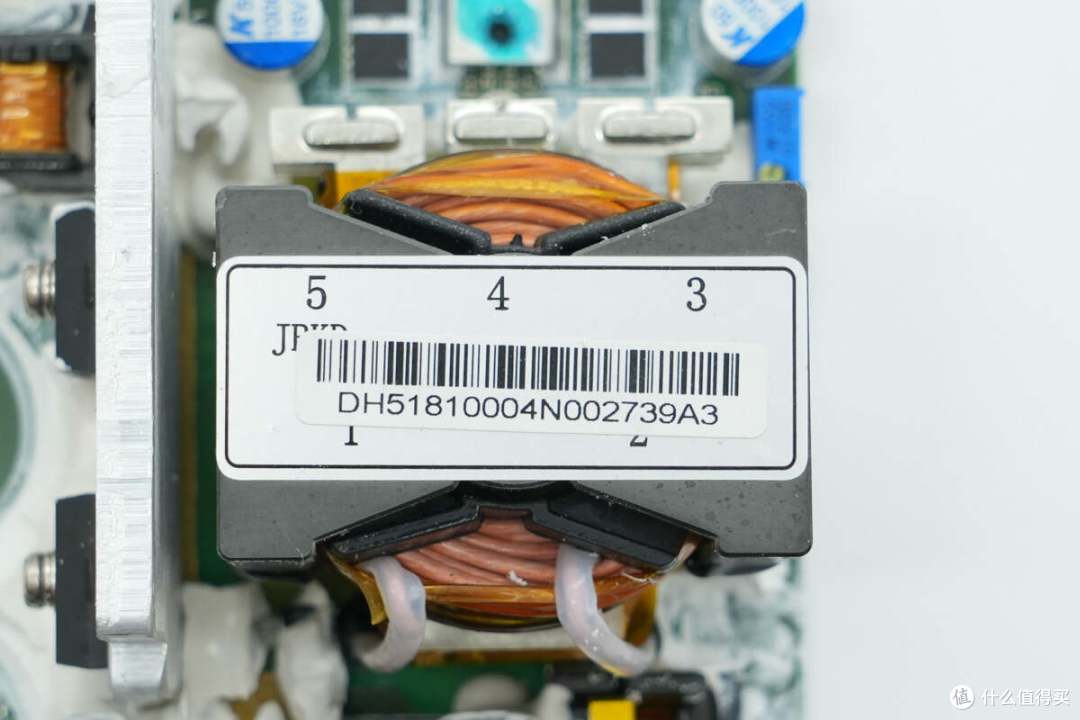

变压器特写，初级采用利兹线绕制，次级采用铜片焊接连接。

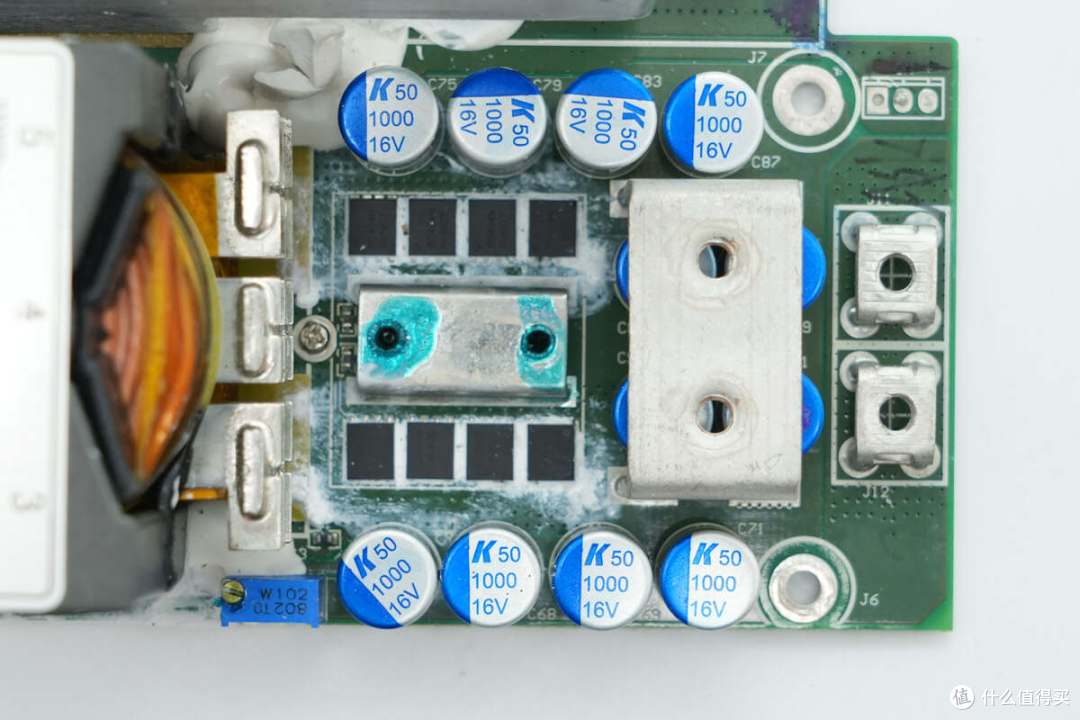

输出端设有12颗滤波电容和8颗同步整流管。

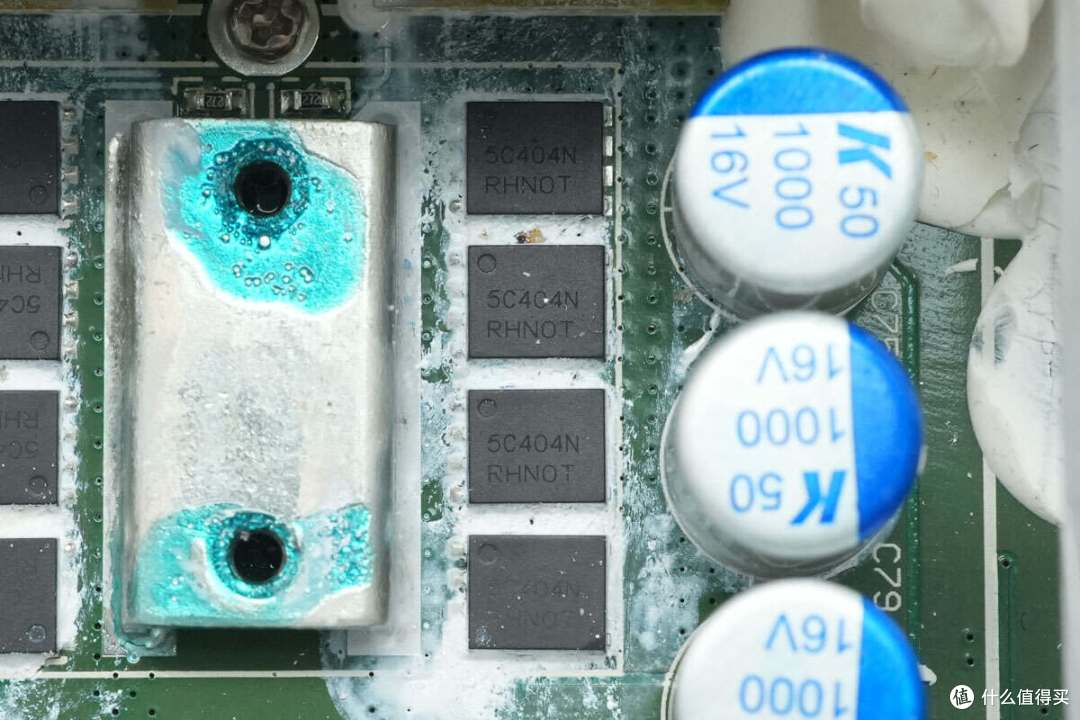

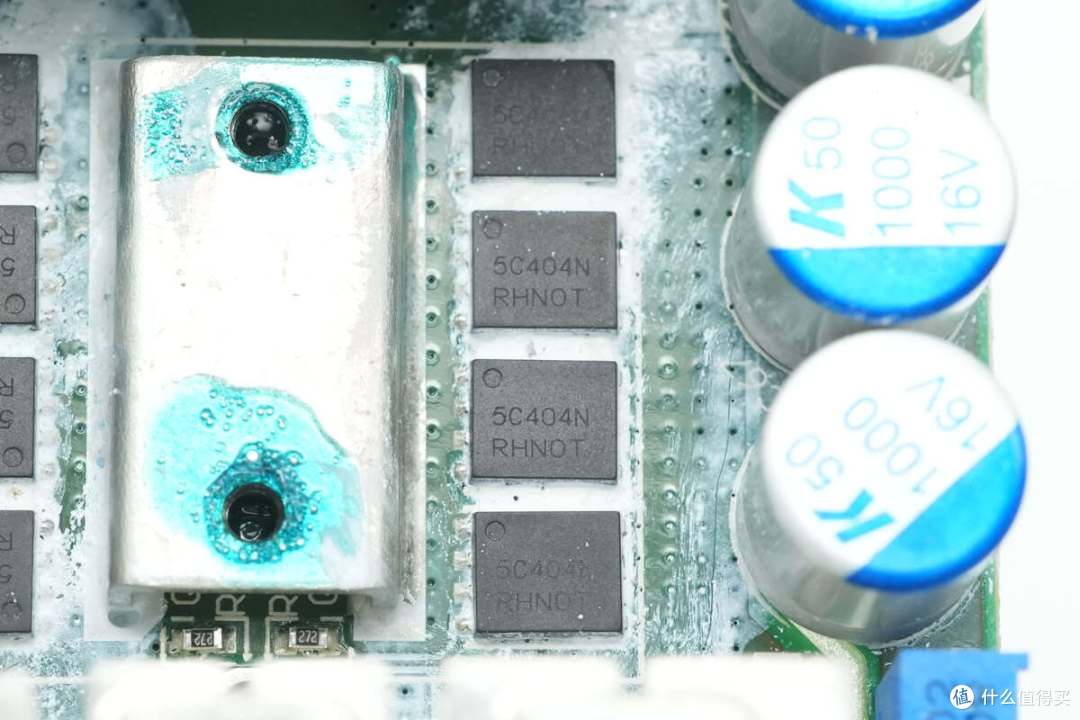

同步整流管来自安森美，型号NVMFS5C404N，NMOS，耐压40V，导阻0.7mΩ，采用DFN5封装。
另外4颗同型号的同步整流管特写。

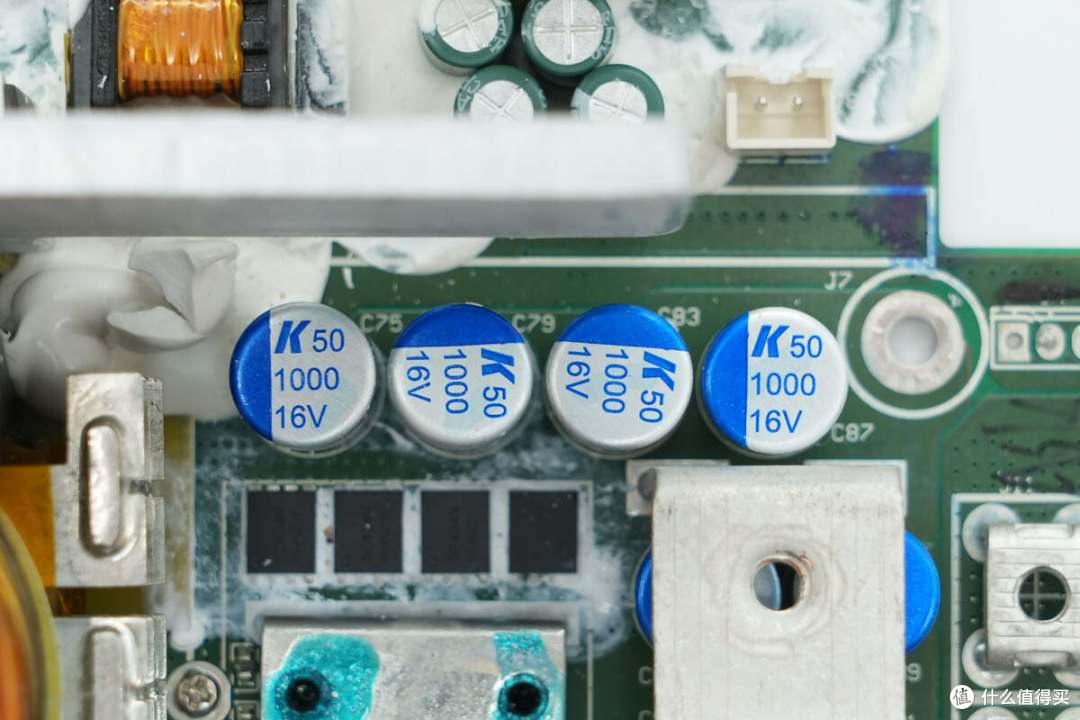

滤波电容来自基美，规格为1000μF16V。

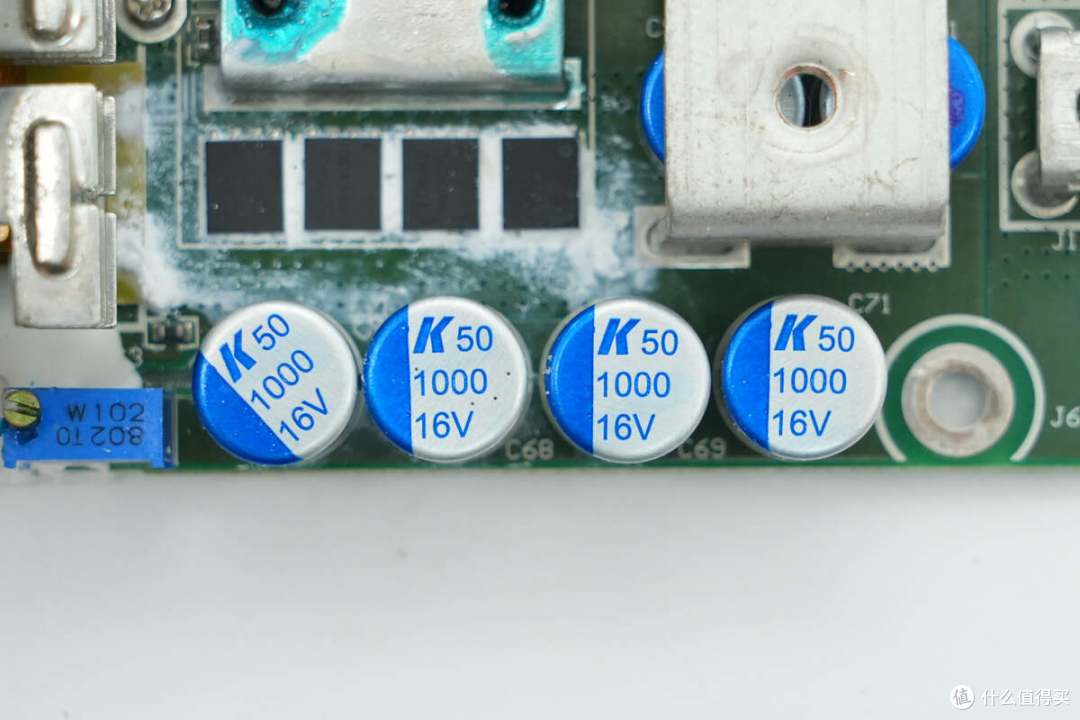

另一侧4颗滤波电容特写。

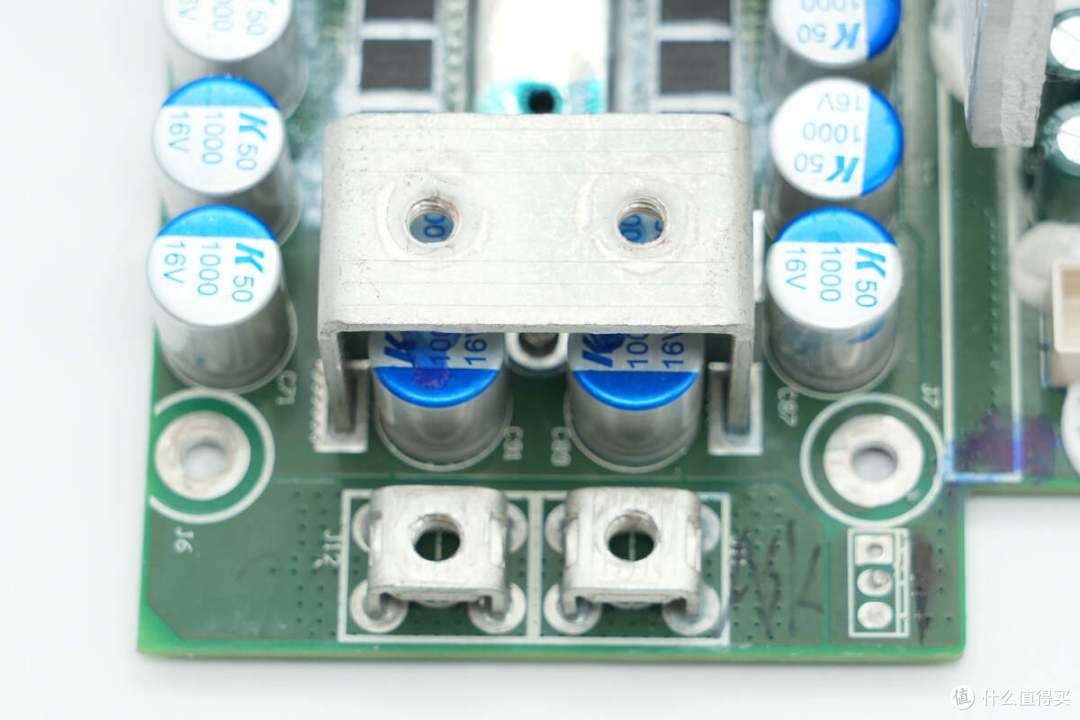

电源输出接线柱特写，内部为负极接线柱，外侧为正极接线柱，内部接线柱下方设有4颗滤波电容。

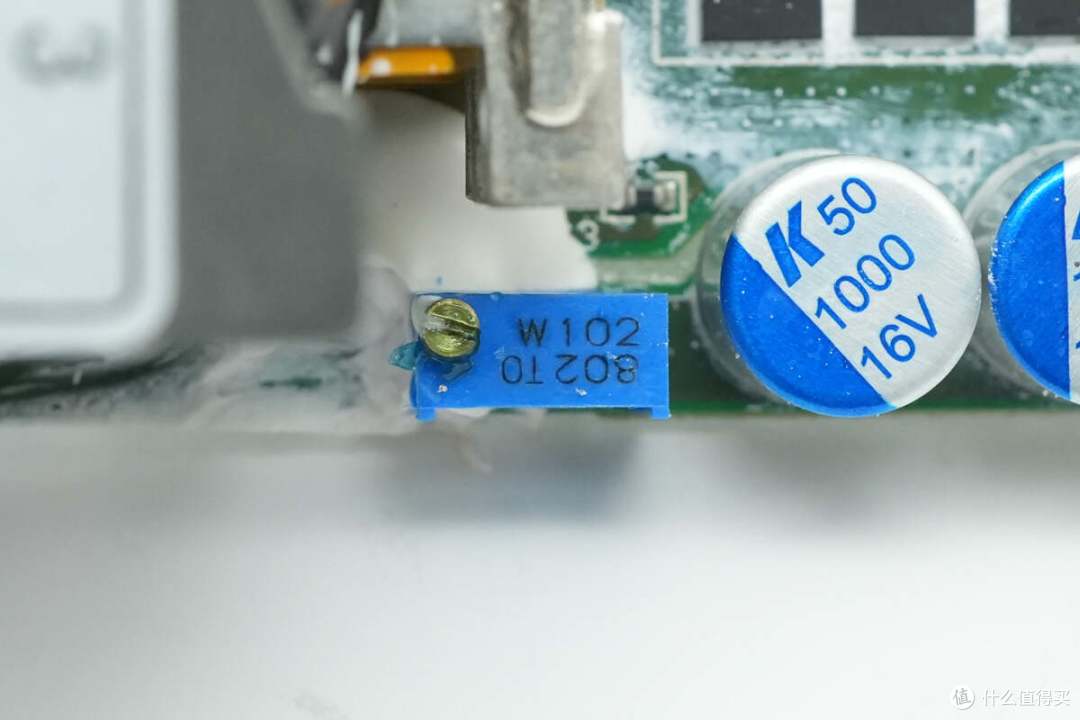

精密可调电阻用于输出电压微调。

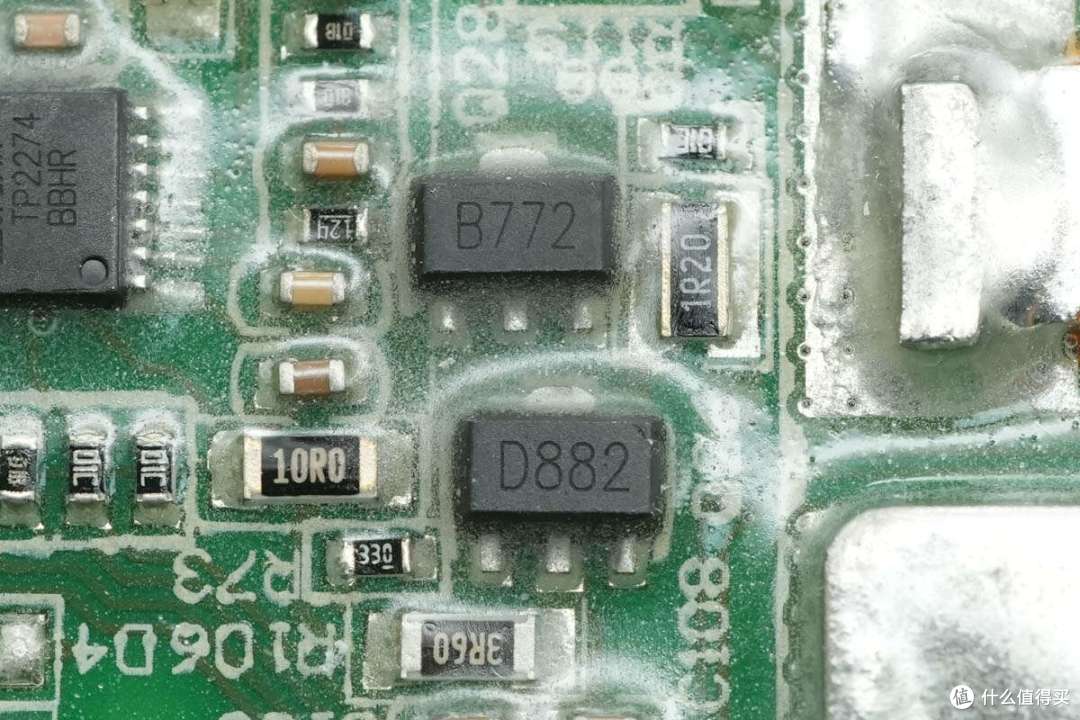

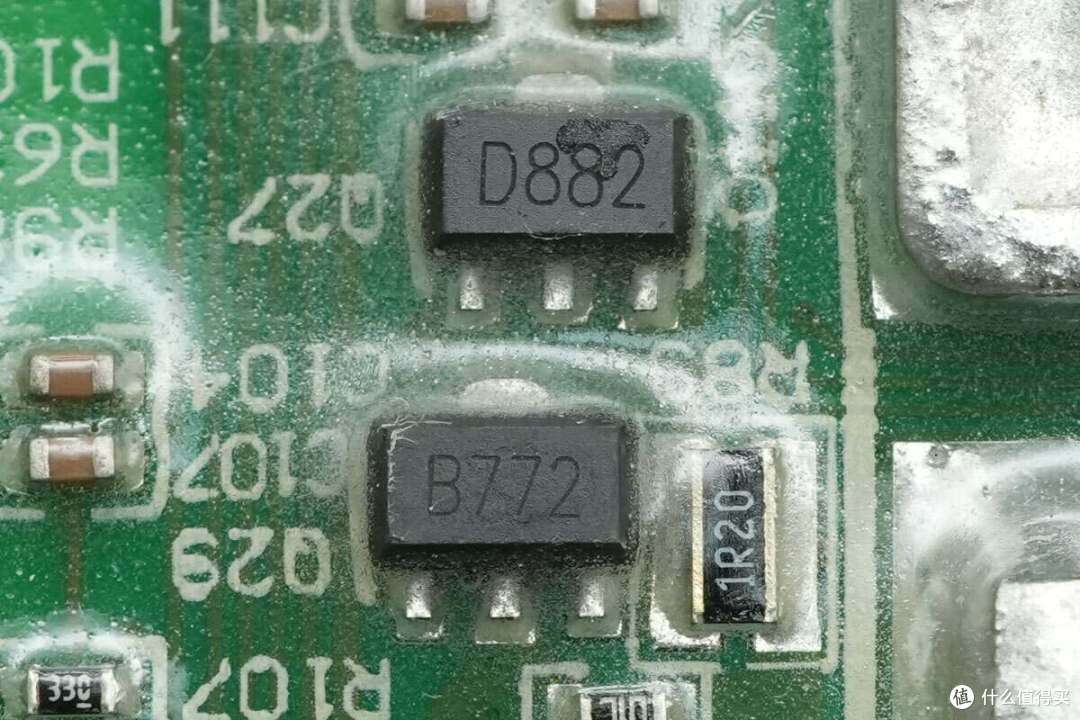

B772和D882三极管用于同步整流管驱动。
另一组三极管型号相同。

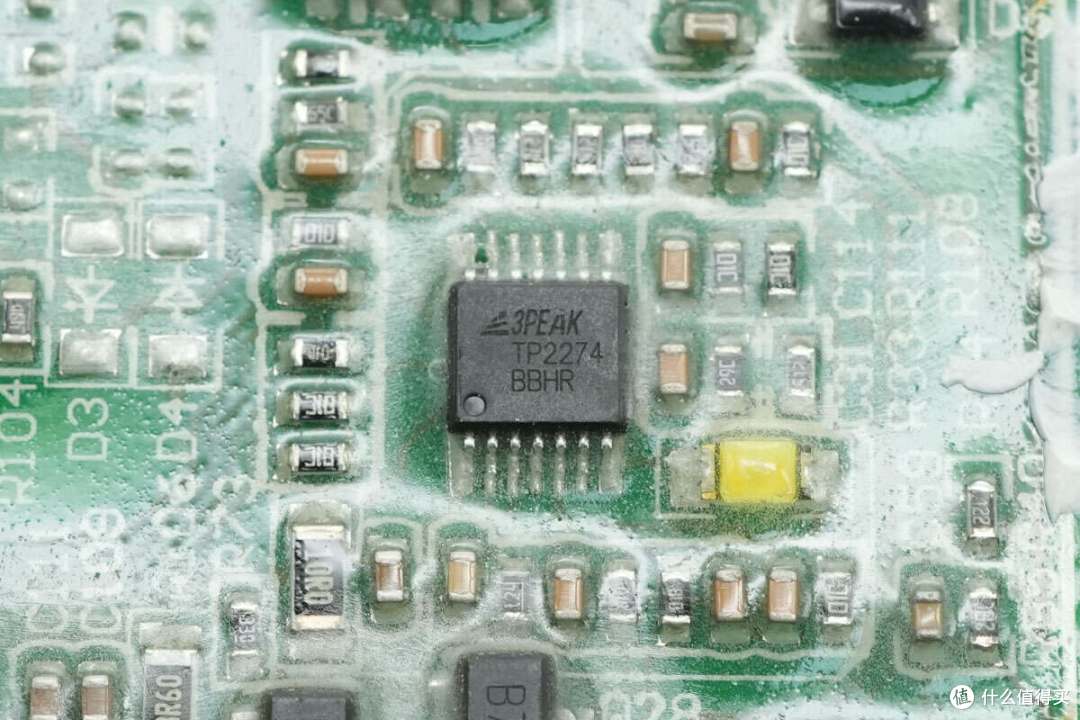

思瑞浦TP2274四运放用于电源恒压恒流控制，采用TSSOP14封装。

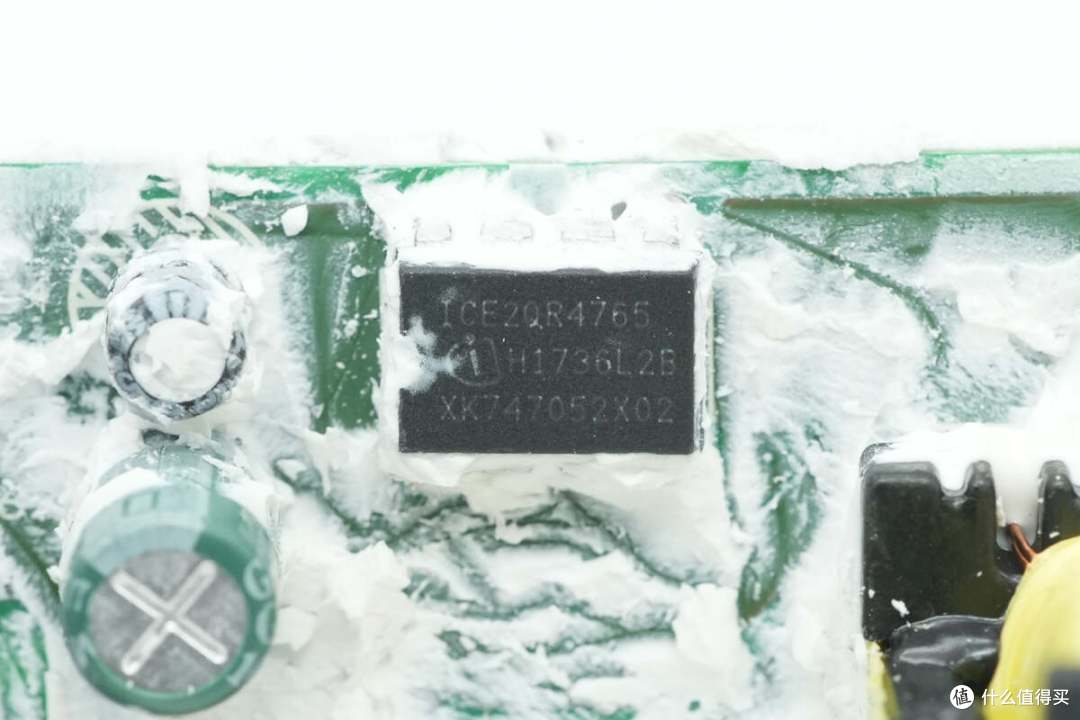

辅助电源芯片来自英飞凌，型号ICE2QR4765，芯片内置650V耐压开关管，具备主动突发模式降低待机功耗，支持-40℃工作温度，宽电压下支持19W输出功率，采用DIP-8封装。

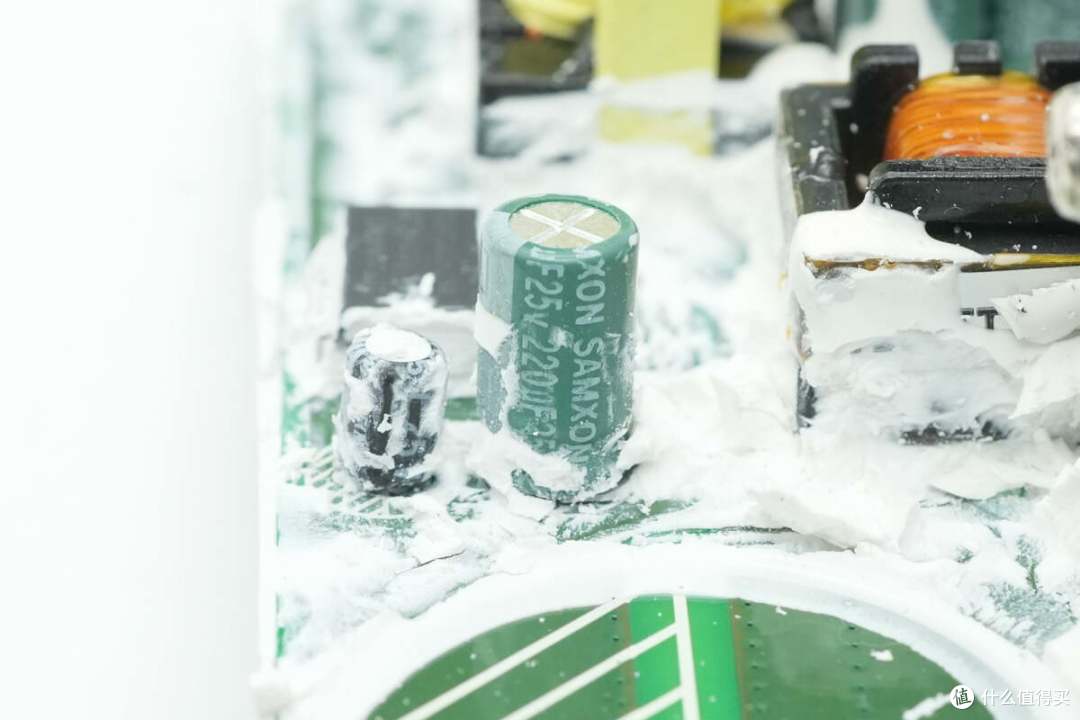

为电源芯片供电的滤波电容特写，一颗规格为220μF25V。

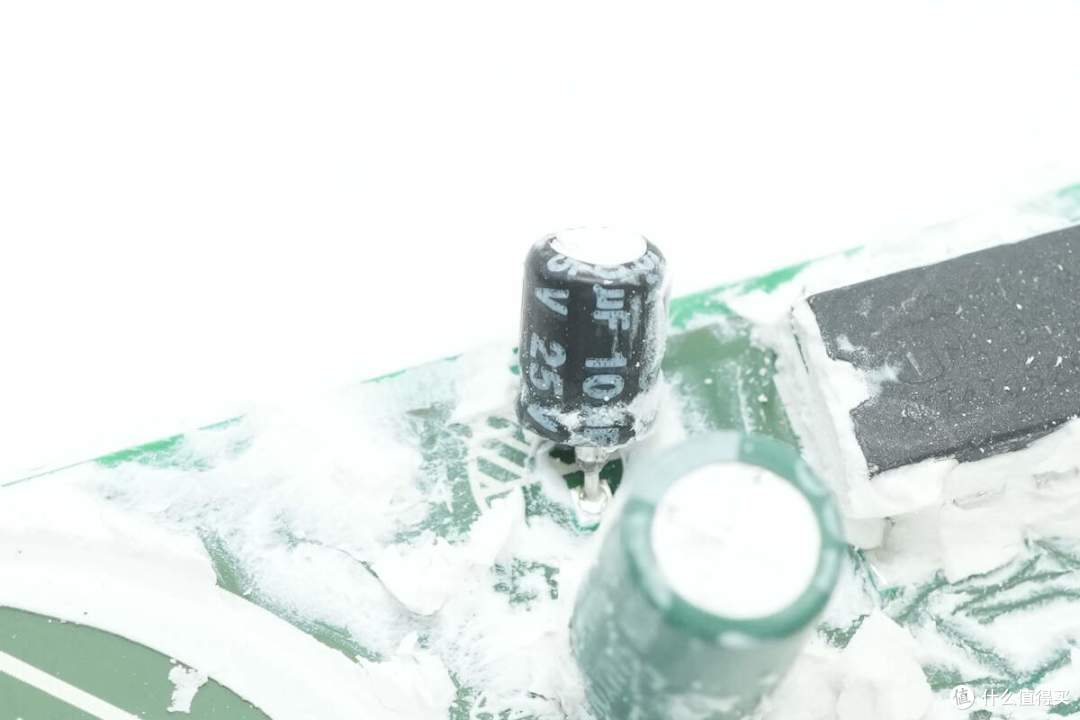

另一颗规格为10μF25V。

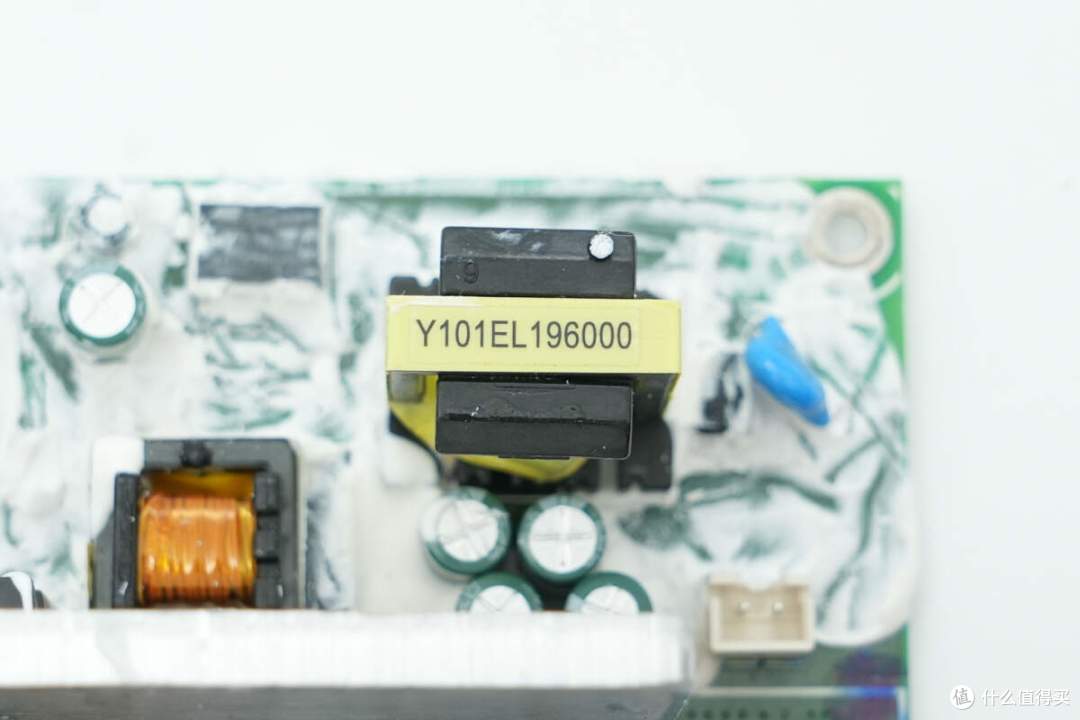

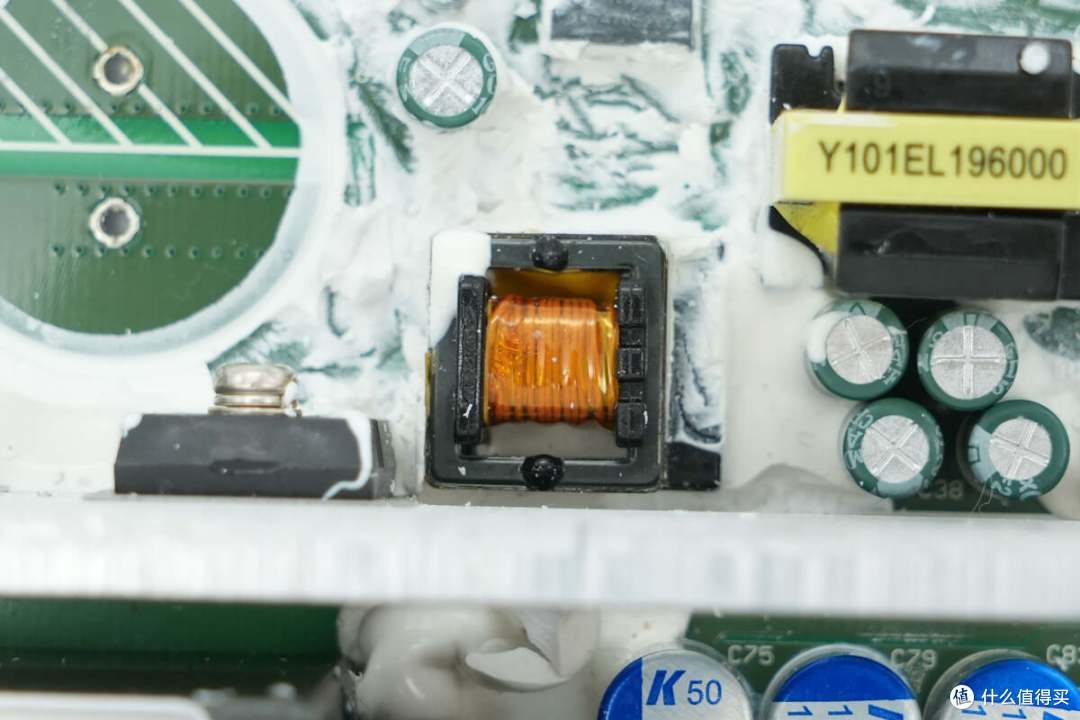

辅助电源变压器特写。

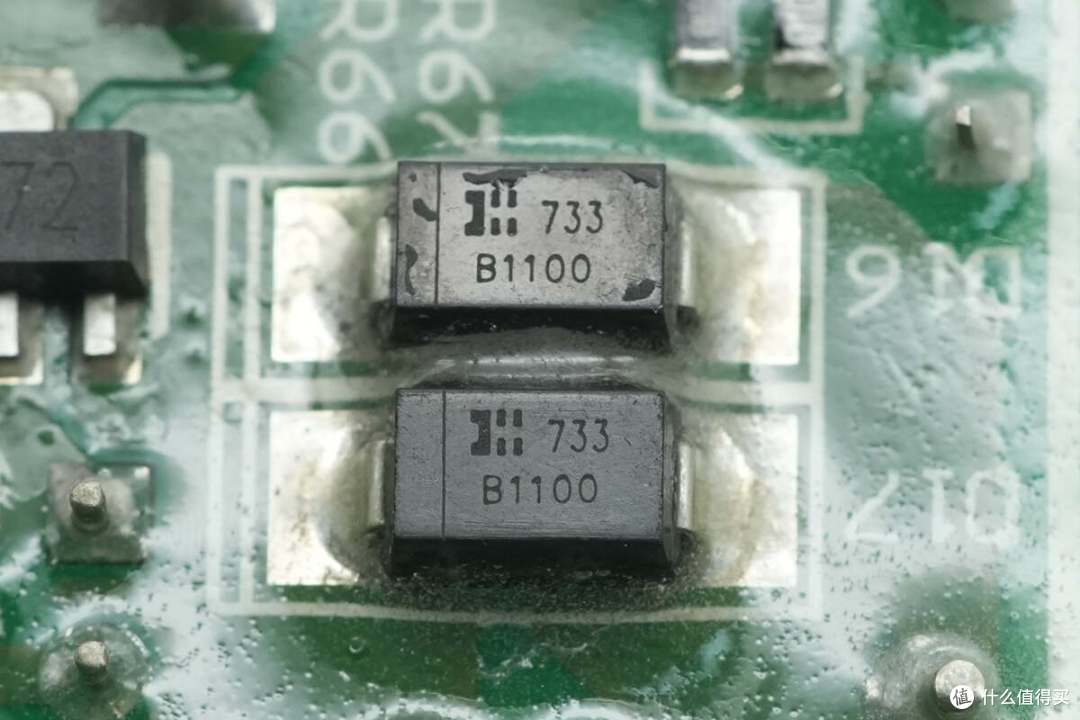

整流二极管来自达尔，型号B1100，规格为1A 100V，采用SMA封装。
输出端四颗滤波电容特写。

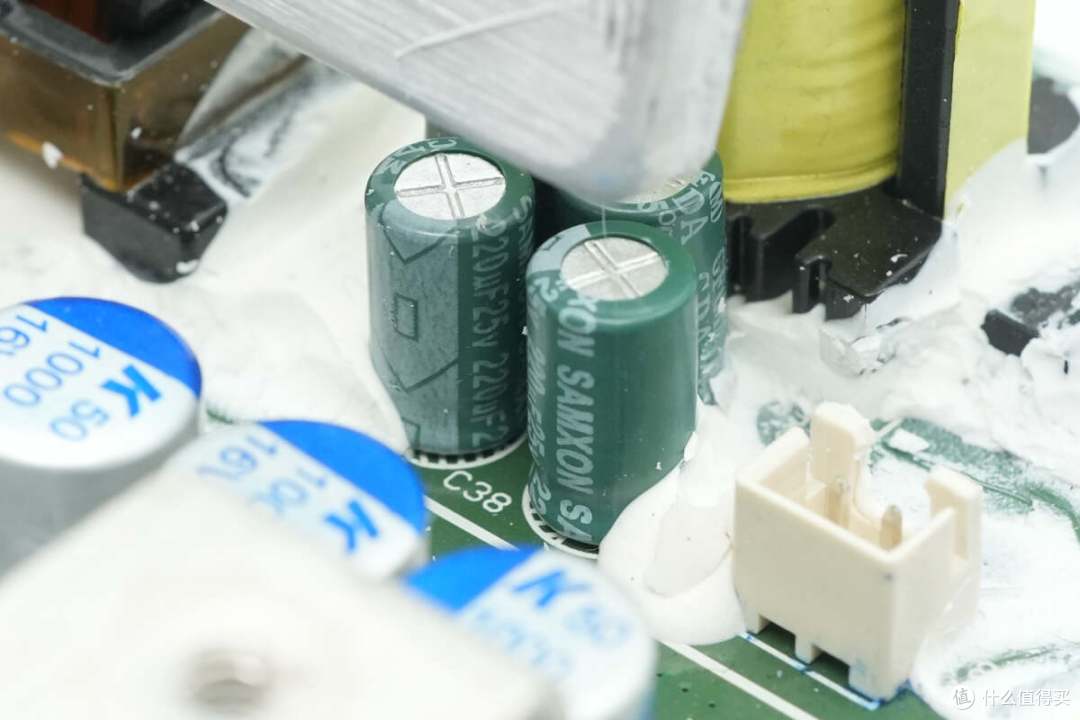

滤波电容规格为220μF25V。

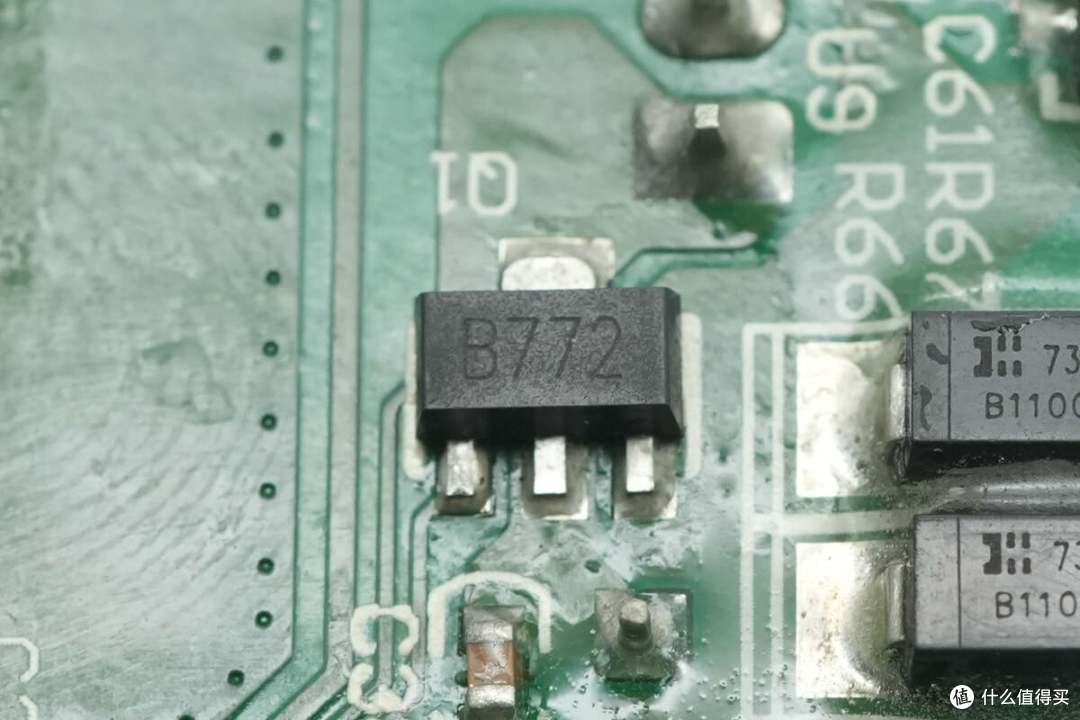

B772三极管用于控制散热风扇。

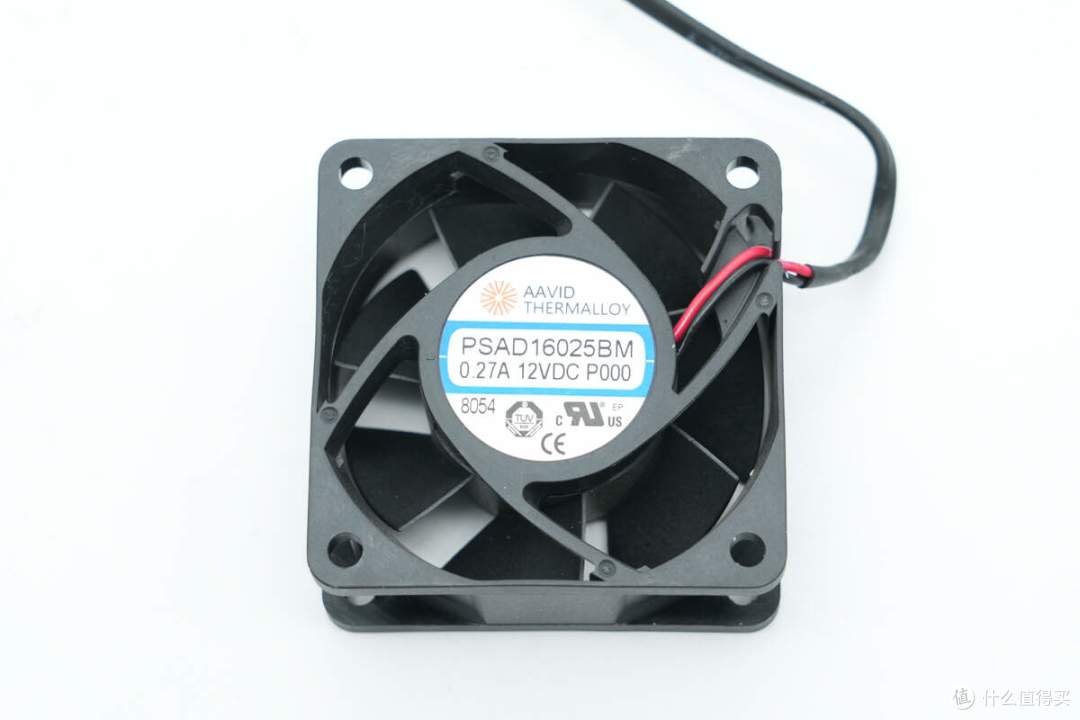

散热风扇来自艾美达，型号PSAD16025BM，规格为0.27A 12VDC。

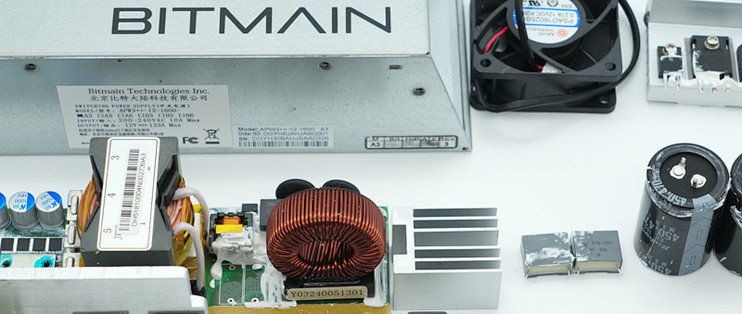

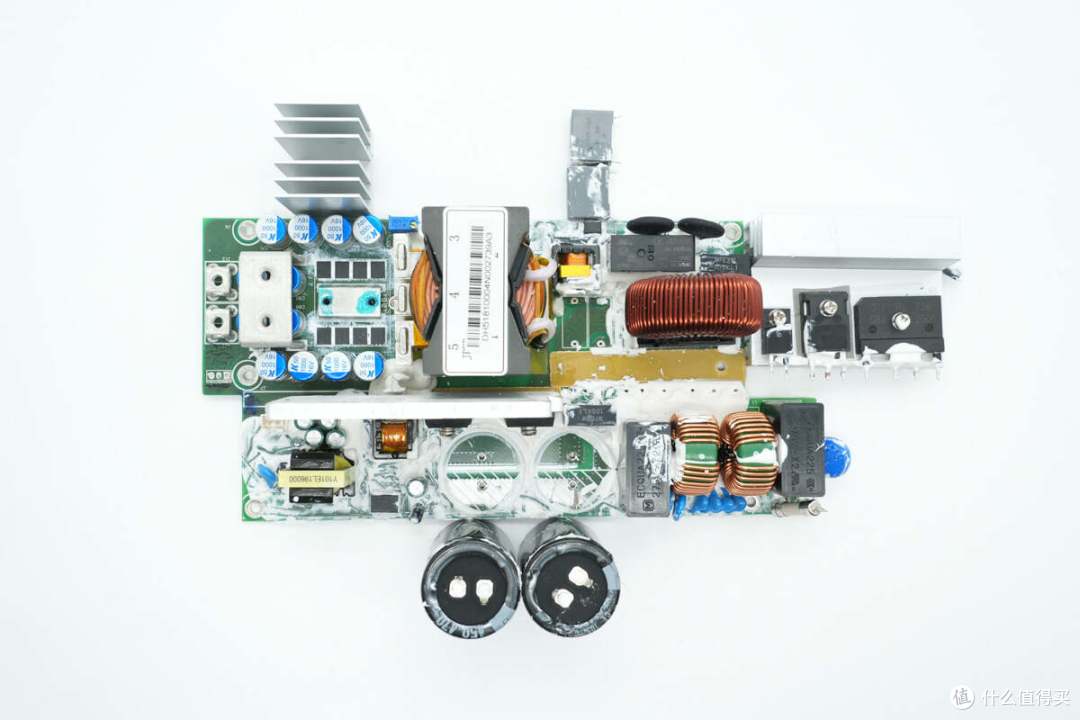

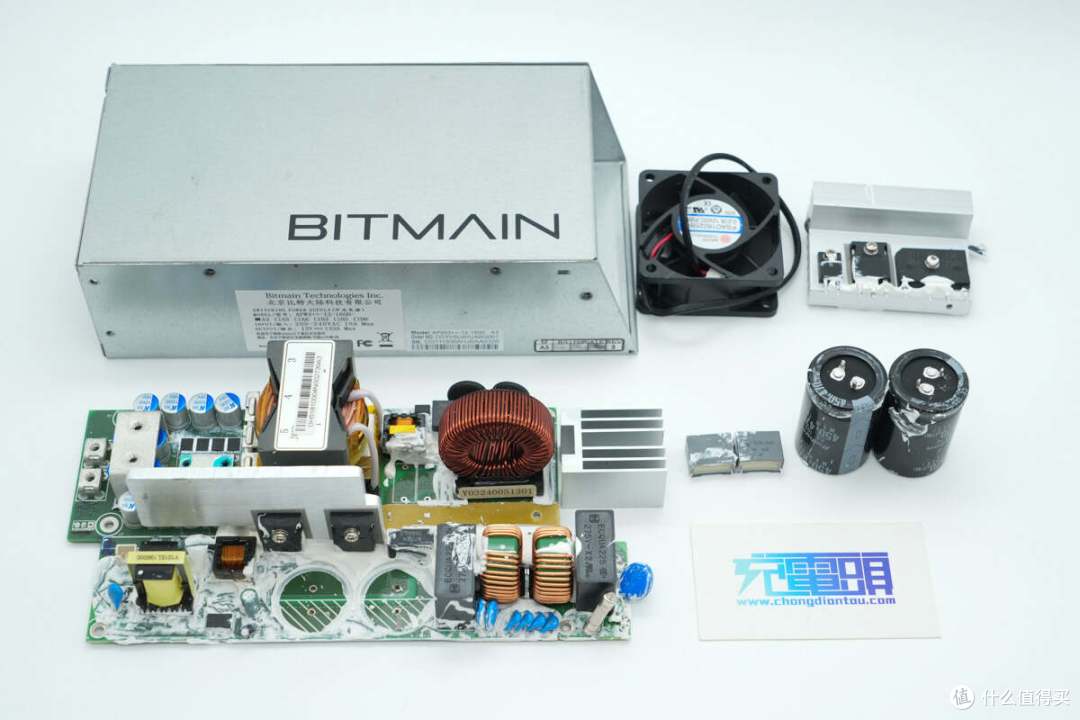

全部拆解一览，来张全家福。
充电头网拆解总结

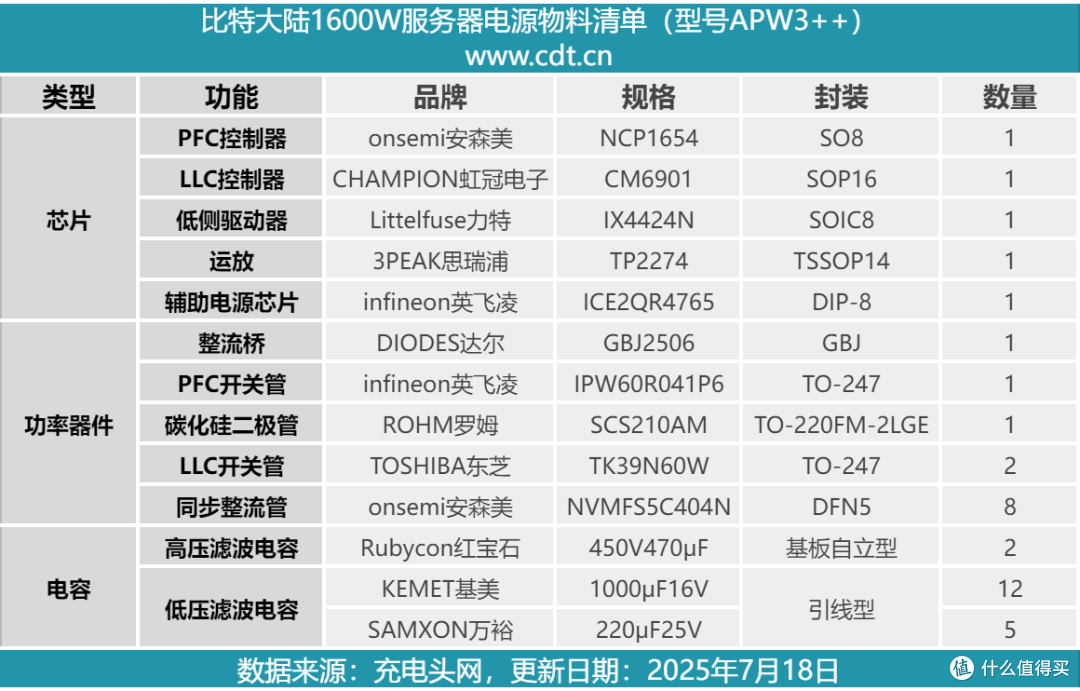

最后附上比特大陆1600W算力电源物料清单，方便大家查阅。
比特大陆APW3++算力电源支持200-240V输入电压，设有品字电源插座，电源输出规格为12V 133A，输出功率为1600W。电源输出端设有接线柱，并设有连接线。电源内部设有散热风扇，从交流输入端吸入空气，从输出端吹出散热。
充电头网通过拆解了解到，比特大陆这款1600W算力电源采用PFC+LLC架构，PFC控制器采用安森美NCP1654，搭配使用英飞凌IPW60R41P6开关管和罗姆SCS210AM碳化硅二极管。LLC控制器采用虹冠电子CM6901，通过力特IX4424N驱动器搭配隔离变压器驱动LLC开关管。
LLC开关管来自东芝，型号TK39N60W，同步整流管采用安森美NVMFS5C404N。高压滤波电容来自红宝石，总容量为940μF，输出滤波电容采用基美固态电容，总容量为12000μF。电源元件打胶加固，PCBA模块涂有三防漆绝缘保护，整体做工用料扎实可靠。
