PowerPi X240C体验分享

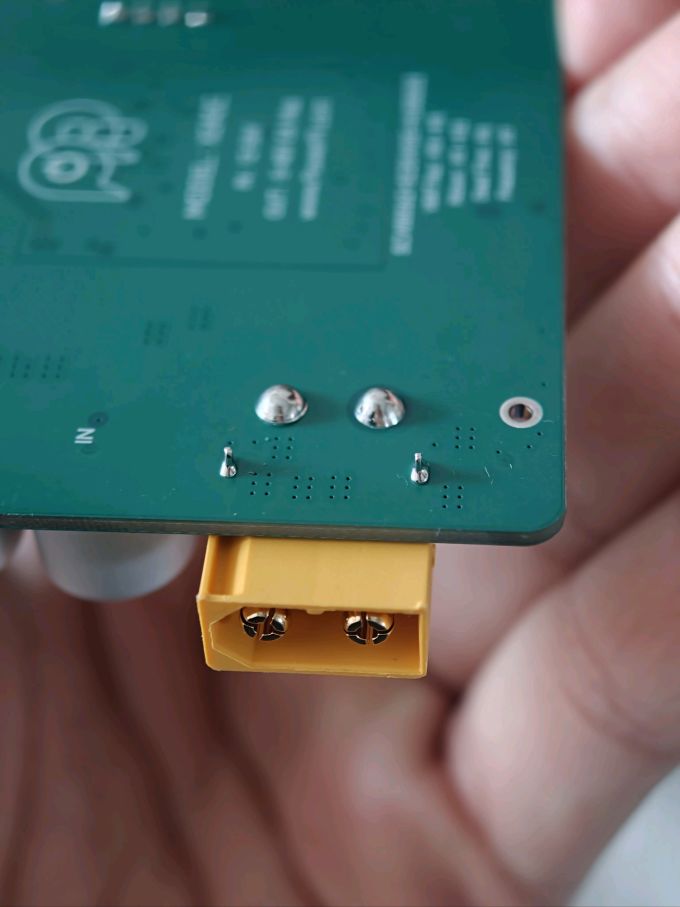

今天拿到了PowerPi 的240w方案PowerPi X240C。该产品采用了XT60PW-M20的直流输入端子。触点焊锡圆润饱满电流输入处有特殊处理

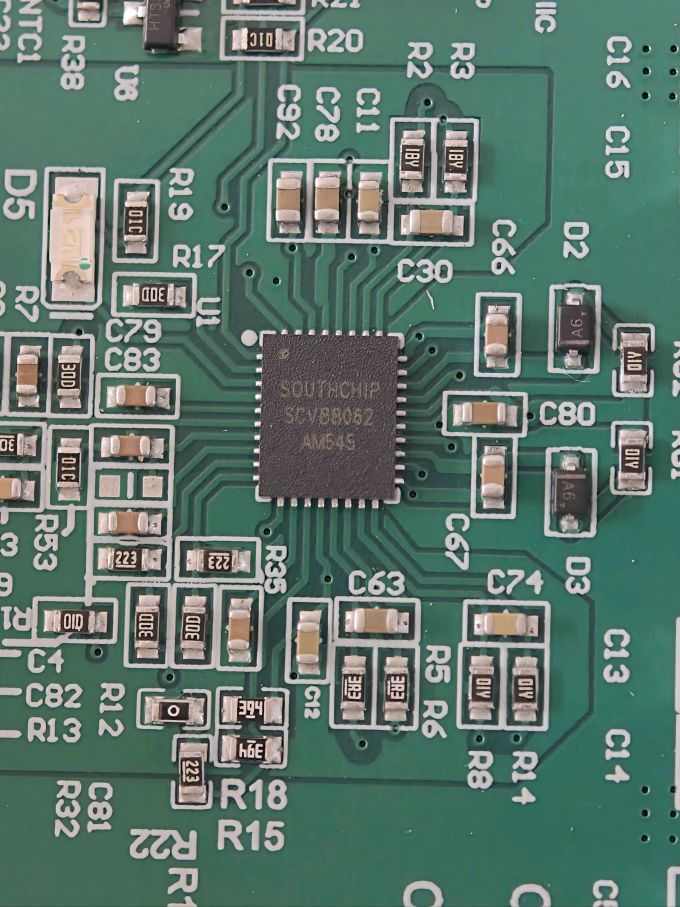

核心主控方案采用：南芯半导体SCV88062+SC81A10E和慧能泰的HUSB253芯片组合（到手之前做了不少功课）

PowerPi X240C模块支持12伏-56伏宽幅直流输入，单路Type-C接口可实现最高PD240W。采用成熟的升降压拓扑架构

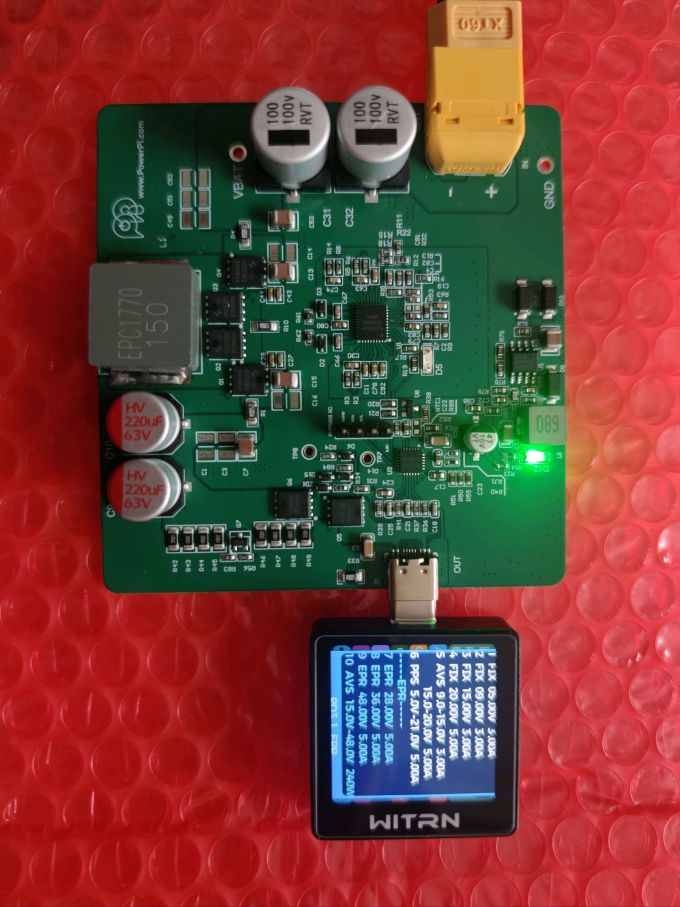

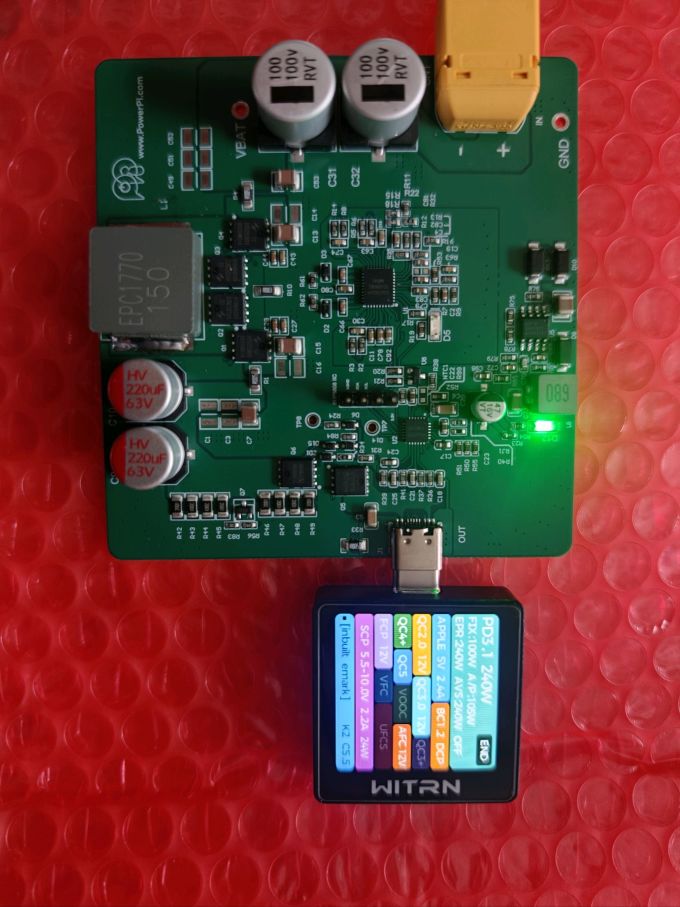

实际上手测试，采用了24伏8a电源。使用维简k2电流表实测测得协议如图所示

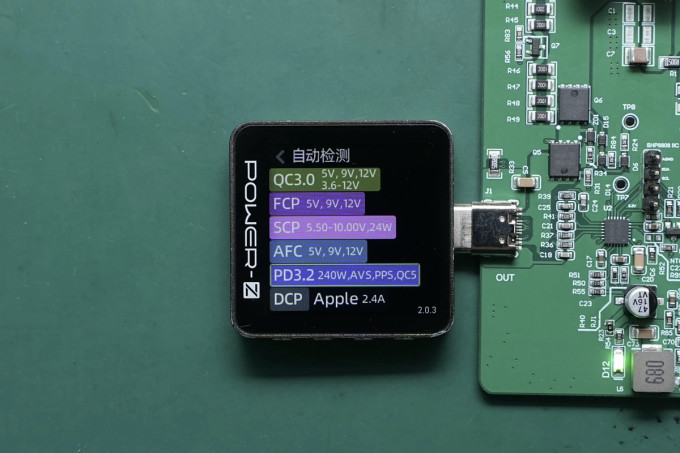

比官方和充电头网测出的协议（使用km003c电流表）基本一致支持PD3.1/PD3.2，最高240W。大功率AVS，PPS，QC5，FCP，SCP，AFC。基本上市面上所有大功率公有协议都有。

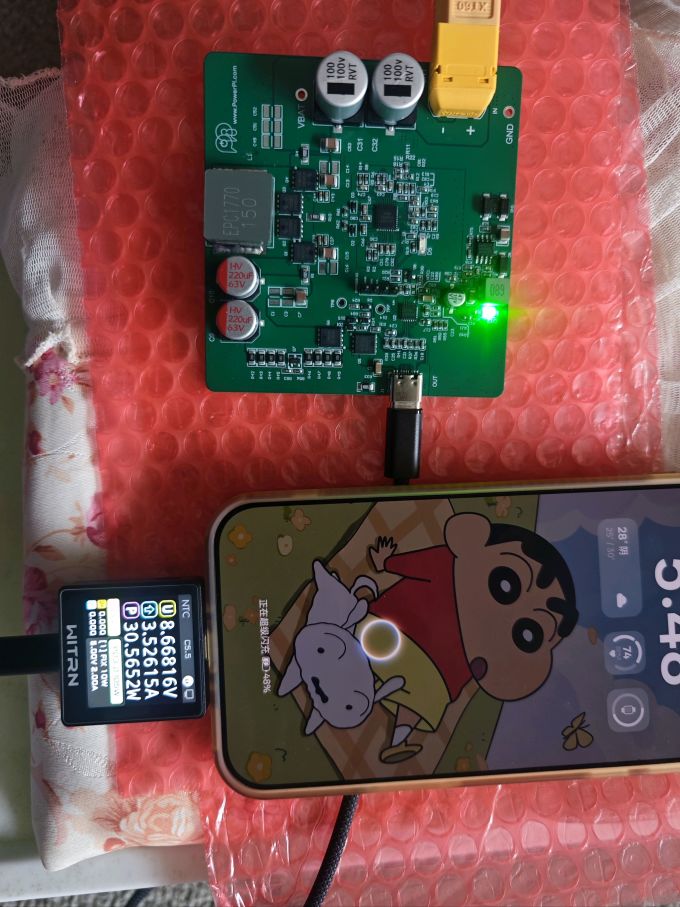

实测充电部分：

设备：OPPOfindx9pro，数据线：安克zolo140w。成功激活pps55W

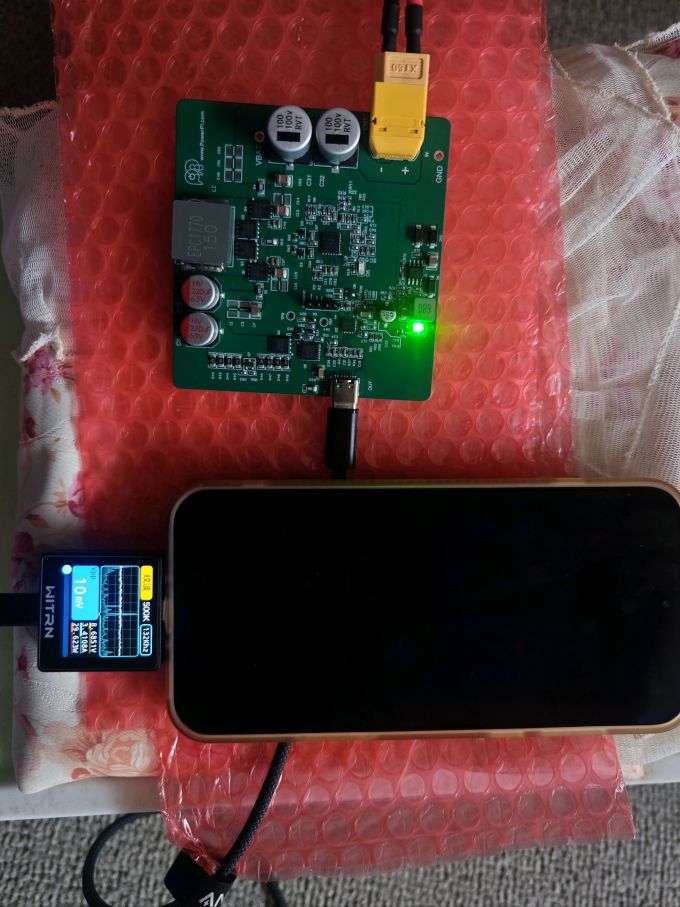

PowerPi X240C设备纹波部分：

如图所示10mv（充手机不准，仅供参考。不过用料差的模块纹波也不会这么低）

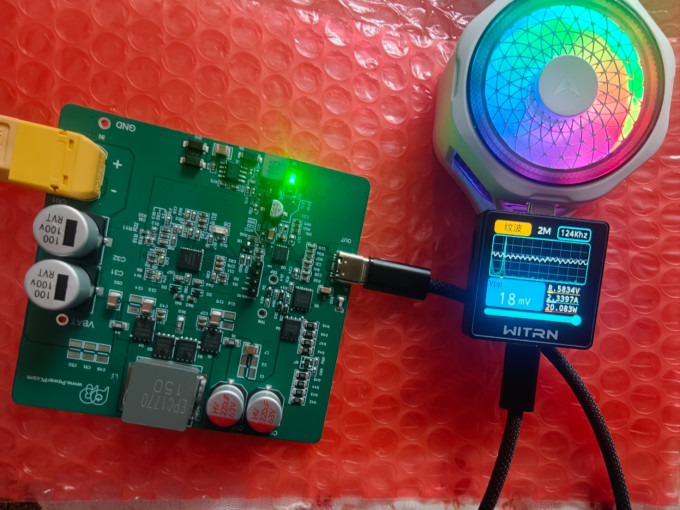

散热器稳定输入20W，纹波测量带宽为2M的情况下，稳定18mv（非专业商业负载纹波仅供参考）

PowerPi X240C负载测试部分：

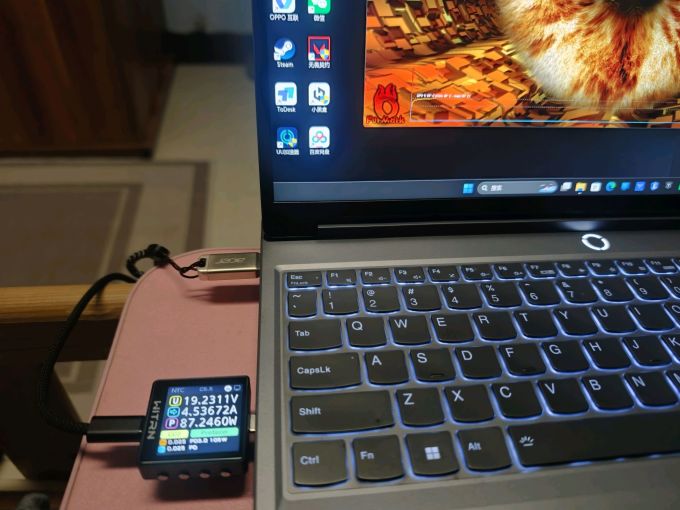

由于本人手上并没有大功率设备，只能使用电脑进行负载测试。使用For mark烤机测试，实际稳定输入87w。

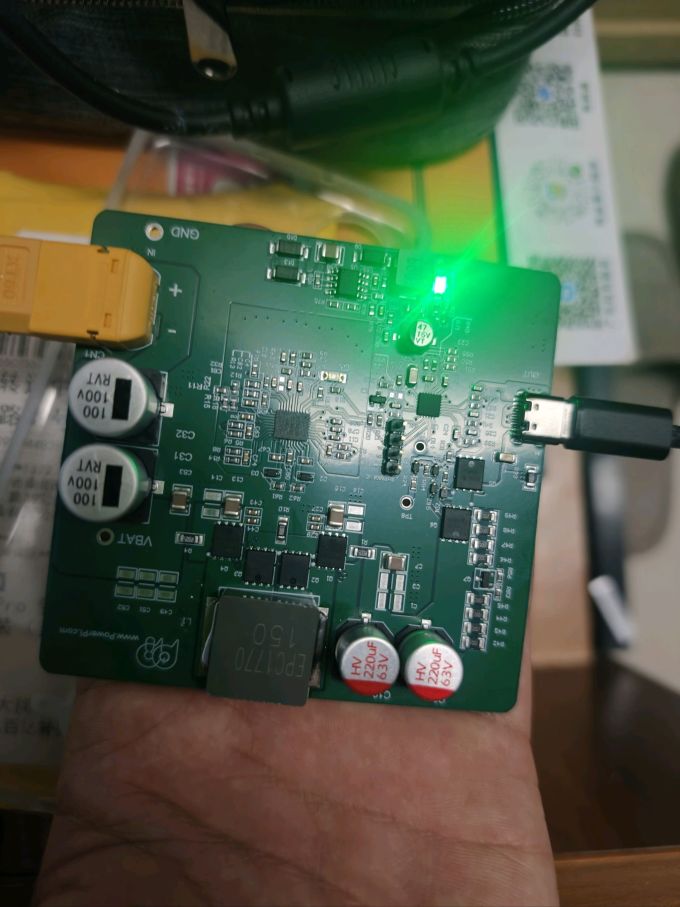

温度26°）烤机2小时结束后，该模块仅有轻微发热。发热依旧不高，甚至可以上手把玩，这大大超出了我的预期。

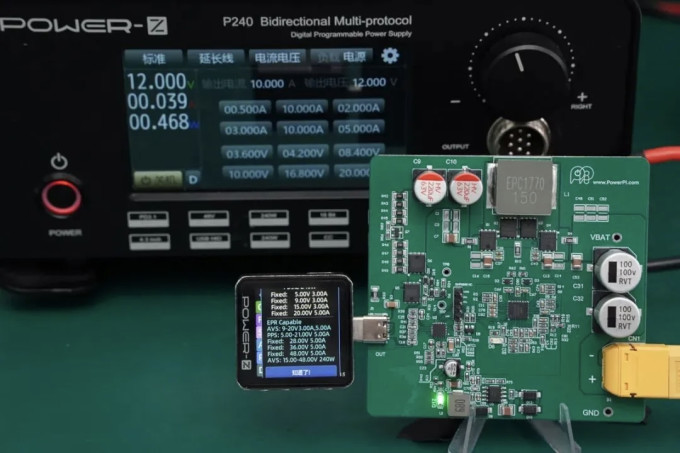

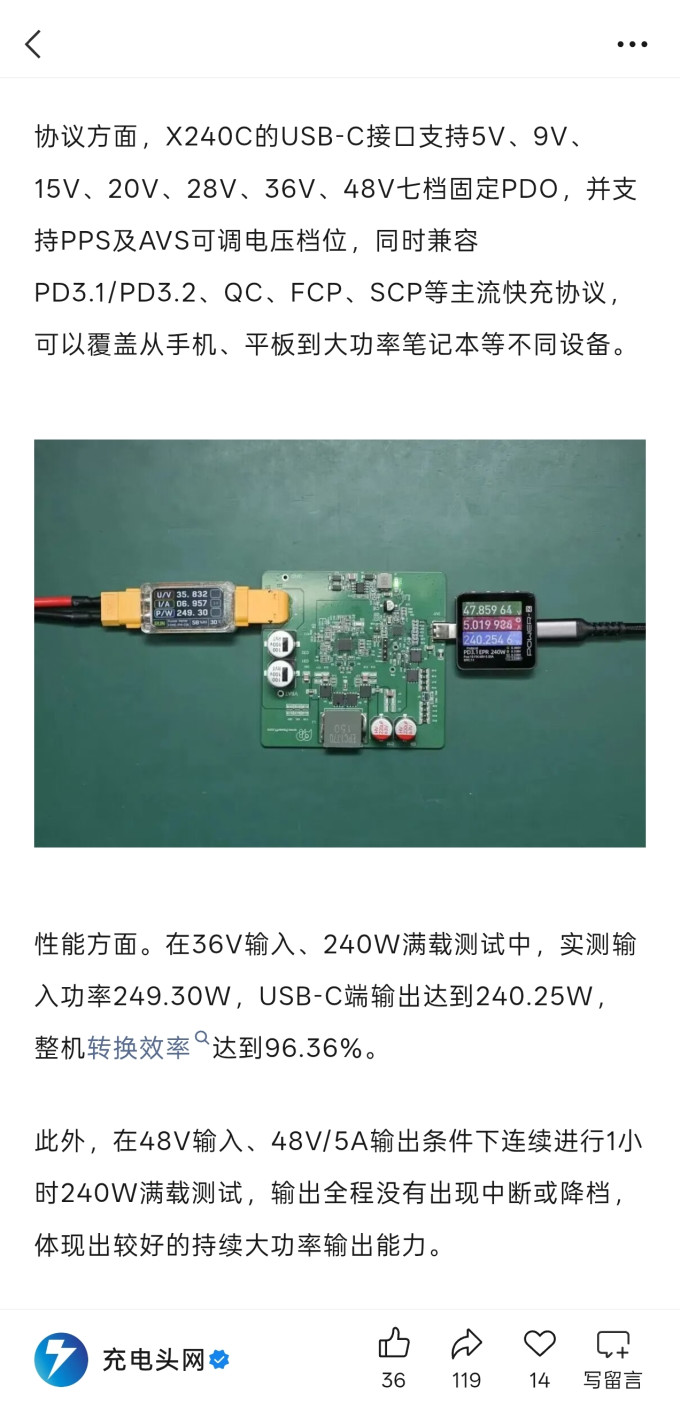

制，这边引用一下充电头网对于PowerPi X240C模块的实测数据。由图可知，该模块在输入48v的情况下240W也能稳定运行。

这也印证了该模块有持续大功率输出的能力，以及拥有超高的转化率。综上所述，我认为PowerPi X240C是一个集安全、性能，持续输出能力以及高转化率于一身的快充模块。

完成了初步的测试。后续等材料到了，我将使用46800电芯组成电池组、使用3d打印制成保护外壳组成一个相对小体积的大功率户外电源，感兴趣的朋友，可以蹲我后续成品！
