开源硬件编程呼吸灯 #创客教育 #STEAM教育 #开源硬件 #Arduino

推荐人：田现烟

2025-11-06 11:35:05

呼吸灯程序看似简单，可调光曲线的平滑度其实很考验定时器精度。带学生做这项目时发现，用延时函数凑出来的渐变总显得生硬，换成PWM才真正有了“呼吸”的自然节奏

AI小值总结了该内容

2025-11-06 11:27:02

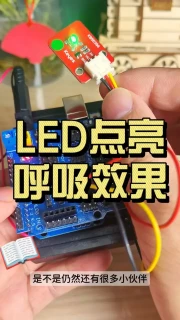

使用Arduino控制器通过连接发光二极管模块实现LED灯的开关控制与呼吸灯效果。首先断开电源，将LED模块的信号线、VCC和GND分别接入扩展板的2号引脚、VCC和GND接口，编写程序在初始化时设置数字输出为低电平，主循环中通过高低电平切换实现500毫秒间隔的闪烁。随后调整电路，将信号线移至支持PWM的3号引脚，利用模拟输出功能结合循环语句，使亮度从0到255递增再从255到0递减，步长为2，每步延时10毫秒，实现呼吸灯效果。程序上传后通电运行，可观察到灯光渐变循环。操作前需确认接线正确，确保安全。
