绘图仪属于什么设备

绘图仪属于什么设备

能按照人们要求自动绘制图形的设备。它可将计算机的输出信息以图形的形式输出。主要可绘制各种管理图表和统计图、大地测量图、建筑设计图、电路布线图、各种机械图与计算机辅助设计图等。

现代的绘图仪已具有智能化的功能,它自身带有微处理器,可以使用绘图命令,具有直线和字符演算处理以及自检测等功能。

性能

绘图仪是一种输出图形的硬拷贝设备。绘图仪在绘图软件 的支持下可绘制出复杂、精确的图形,是各种计算机辅助设计不可缺少的工具。绘图仪的性能指标主要有绘图笔数、图纸尺寸、分辨率、接口形式及绘图语言等。

构成

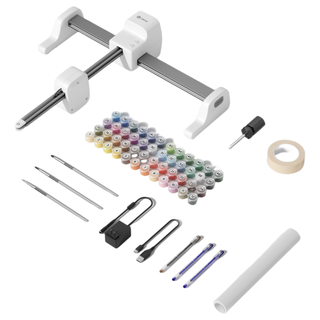

绘图仪一般是由驱动电机、插补器、控制电路、绘图台、笔架、机械传动等部分组成。绘图仪除了必要的硬设备之外,还必须配备丰富的绘图软件。只有软件与硬件结合起来才能实现自动绘图。软件包括基本软件和应用软件两种。绘图仪的种类很多,按结构和工作原理可以分为滚筒式和平台式两大类:①滚筒式绘图仪。当X向步进电机通过传动机构驱动滚筒转动时,链轮就带动图纸移动,从而实现X方向运动。Y方向的运动,是由Y向步进电机驱动笔架来实现的。这种绘图仪结构紧凑,绘图幅面大。但它需要使用两侧有链孔的专用绘图纸。②平台式绘图仪。绘图平台上装有横梁,笔架装在横梁上,绘图纸固定在平台上。X向步进电机驱动横梁连同笔架,作X方向运动;Y向步进电机驱动笔架沿着横梁导轨,作Y方向运动。图纸在平台上的固定方法有3种,即真空吸附、静电吸附和磁条压紧。平台式绘图仪绘图精度高,对绘图纸无特殊要求,应用比较广泛。

展开阅读全文

绘图仪和打印机的区别

一、主体不同

1、绘图仪:能按照人们要求自动绘制图形的设备。

2、打印机:是计算机的输出设备之一,用于将计算机处理结果打印在相关介质上。

二、功能不同

1、绘图仪:可将计算机的输出信息以图形的形式输出。主要可绘制各种管理图表和统计图、大地测量图、建筑设计图、电路布线图、各种机械图与计算机辅助设计图等。

2、打印机:按打印元件对纸是否有击打动作,分击打式打印机与非击打式打印机。按打印字符结构,分全形字打印机和点阵字符打印机。按一行字在纸上形成的方式,分串式打印机与行式打印机。

三、特点不同

1、绘图仪:是一种输出图形的硬拷贝设备。绘图仪在绘图软件 的支持下可绘制出复杂、精确的图形,是各种计算机辅助设计不可缺少的工具。

2、打印机:按所采用的技术,分柱形、球形、喷墨式、热敏式、激光式、静电式、磁式、发光二极管式等打印机。
