逆变器

逆变器工作原理

输入接口部分：

输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，Inverter不工作，而ENB=3V时，Inverter处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越大。

电压启动回路：

ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

PWM控制器：

有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

直流变换：

由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

LC振荡及输出回路：

保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

输出电压反馈：

当负载工作时，反馈采样电压，起到稳定Inventer电压输出的作用。

其实你可以想象一下了。都有哪些电子元件需要正负极，电阻，电感一般不需要。二极管一般坏的可能就是被击穿只要电压正常一般是没有问题的，三极管的话是不会导通的。稳压管如果正负接反的话就会损坏了，但一般有的电路加了保护就是利用二极管的单向导通来保护。在就是电容了，电容里有正负之分的就是电解电容了，如果正负接反严重的话其外壳发生爆裂。

主要元件二极管。开关管振荡变压器。取样。调宽管。还有振荡回路电阻电容等参开关电路原理。

逆变器的主功率元件的选择至关重要，目前使用较多的功率元件有达林顿功率晶体管（BJT），功率场效应管（MOSFET），绝缘栅晶体管（IGBT）和可关 断晶闸管（GTO）等，在小容量低压系统中使用较多的器件为MOSFET，因为MOSFET具有较低的通态压降和较高的开关频率，在高压大容量系统中一般 均采用IGBT模块，这是因为MOSFET随着电压的升高其通态电阻也随之增大，而IGBT在中容量系统中占有较大的优势，而在特大容量（100KVA以 上）系统中，一般均采用GTO作为功率元件 。

大件：场效应管或IGBT、变压器、电容、二极管、比较器以及3525之类的主控。交直交逆变还有整流滤波。

功率大小和精度，关系着电路的复杂程度。

IGBT（绝缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速性能与双极性器件的低电阻于一体，具有输入阻抗高，电压控制功耗低，控制电路简单，耐高压，承受电流大等特性，在各种电力变换中获得极广泛的应用。与此同时，各大半导体生产厂商不断开发IGBT的高耐压、大电流、高速、低饱和压降、高可靠性、低成本技术，主要采用1um以下制作工艺，研制开发取得一些新进展。

1、全控型逆变器工作原理

为通常使用的单相输出的全桥逆变主电路，交流元件采用IGBT管Q11、Q12、Q13、Q14。并由PWM脉宽调制控制IGBT管的导通或截止。

当逆变器电路接上直流电源后，先由Q11、Q14导通，Q1、Q13截止，则电流由直流电源正极输出，经Q11、L或感、变压器初级线圈图1-2，到Q14回到电源负极。当Q11、Q14截止后，Q12、Q13导通，电流从电源正极经Q13、变压器初级线圈2-1电感到Q12回到电源负极。此时，在变压器初级线圈上，已形成正负交变方波，利用高频PWM控制，两对IGBT管交替重复，在变压器上产生交流电压。由于LC交流滤波器作用，使输出端形成正弦波交流电压。

当Q11、Q14关断时，为了释放储存能量，在IGBT处并联二级管D11、D12，使能量返回到直流电源中去。

2、半控型逆变器工作原理

半控型逆变器采用晶闸管元件。Th1、Th2为交替工作的晶闸管，设Th1先触发导通，则电流通过变压器流经Th1，同时由于变压器的感应作用，换向电容器C被充电到大的2倍的电源电压。按着Th2被触发导通，因Th2的阳极加反向偏压，Th1截止，返回阻断状态。这样，Th1与Th2换流，然后电容器C又反极性充电。如此交替触发晶闸管，电流交替流向变压器的初级，在变压器的次级得到交流电。

在电路中，电感L可以限制换向电容C的放电电流，延长放电时间，保证电路关断时间大于晶闸管的关断时间，而不需容量很大的电容器。D1和D2是2只反馈二极管，可将电感L中的能量释放，将换向剩余的能量送回电源，完成能量的反馈作用。

1. smartmi 智米 车载逆变器 100W

商品简介：北京智米科技有限公司是一家主要专注于智能环境电器的研发与生产的公司，小米生态链企业。这款逆变器采用五孔国标插座，与家庭新国标插座相同，接口承诺10000次插拔寿命、点烟器插头插拔10000次的耐久性试验，安全指标高于行业标准。除了220V直流供电外，这款逆变器提供一个USB接口，支持QC3.0、QC2.0快充以及5V普通充电，能自动识别设备适配相应充电电流，转换效率为85%，拥有智能温度探测功能，当温度过高小风扇会自动降温。另外，拥有完善的保护机制，比如欠压保护、过压保护、短路保护、过流保护、过载保护、过温保护等，可在-10~50℃复杂环境下稳定工作。产品名称智米车载逆变器额定功率100W输入电压12V输出电压220V~±5%输出频率50±3HzUSB输出5V/3A,9V/2A,12V/1.5A无功电流≤0.4A电源效率≥85%工作温度-10~50℃工作湿度10%·90%相对湿度（无冷凝）存储温度-40~85℃产品尺寸120 x 75 x 41mm

2. MIJIA 米家 车载逆变器 白色

商品简介：这款逆变器采用无风扇结构，完全0噪音，输出功率为100W，带有1个国标插孔和2个USB接口，而且USB接口支持5V/2.1A充电，可以为手机或平板进行快速充电。其他方面，它拥有保险丝（无法拆卸），自带80cm长12V连接线，最大负载110W，负载功率因数>0.9，还拥有完善的保护机制，包括过载保护、过流保护、温度保护、高压保护、低压保护、短路保护等六重安全保护。

3. 小米 车载逆变器 12V转220V

商品简介：逆变器的作用是将车载12V的电压转换成220V的市电，以供在车上给笔记本等充电使用，这款逆变器含两个国际组合插孔，设有防触电保护门，让用电环境更安全，同时，还包括2个双USB口智能分配充电，双用将输出5V/3.1A，单口将输出5V/2.4A，米家车载逆变器额定输出功率为100W交流电，可满足大部分笔记本电脑和便携式数码产品的用电要求，除此之外，还为用电设备提供6重智能安全保护：过载保护、过流保护、温度保护、高压保护、低压保护、短路保护。水杯造型，大小跟一个易拉罐差不多，方便携带，磁吸式防尘盖，USB充电模块可轻松翻动，无风扇的结构能为车内提供安静空间，经过阳极氧化处理的金属铝壳加上红色编织电源线搭配，共同形成其简约又不失精致的设计风格。

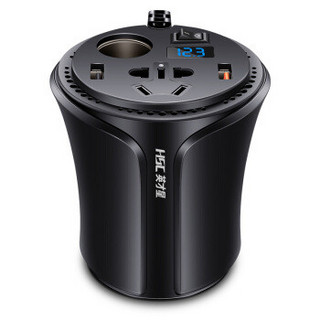

4. 英才星 HSC-108B 车载逆变器

商品简介：英才星是专注于车载电器的民族品牌，创始于2006年，旗下的车载充电器产品较为知名，品质较为过硬。这款HSC-108B多功能车载逆变器，是英才星的主打产品升级版，QC3.0快充+电压显示。水杯式造型，实际大小与可口可乐接近，可轻松放入各种车型的杯架，底部有高质量防滑垫，不晃动、省空间。可接驳12V点烟器接口，几乎市面上所有轿车、SUV和MPV都能用（但不适合大货车）。提供国标和欧标两种220V插口，双口和三口电器都可使用，同时提供2个USB接口和2个点烟器接口。不论是iPad、还是Mac、还是车载冰箱、行车记录仪、剃须刀、对讲机、榨汁机，都可轻松满足沿途电量所需。安全性方面，内部采用输出稳定的智能芯片，自动识别设备所需电流，充电、用电更加稳定高效，保护充电设备。提供过充、短路、过流、过压、欠压、过温等多种保护。机身采用了360°环形散热孔设计，且当机身温度达到38°C时，自动开启变频风扇，配合环形散热孔，散热更快、声音更小，使用寿命更长。提供高品质安全插头，触头纯铜材质，弹片为锰钢，导电性能优秀，耐插拔。插头本身为尼龙加纤维材质，稳定、耐用，防火放高温。同时提供220V独立开关，使用更加安全。

5. 飞利浦（PHILIPS）车载逆变器/车载充电器 DLP2039 12V转220V 电源转换器/插座独立开关 USB2.4A 黑色

商品简介：

6. 米其林(MICHELIN) 72001ML 100W 逆变器12v转220v 车载逆变器 车载充电器

商品简介：MICHILIN米其林在轮胎方面的造诣有口皆碑，在汽车衍生电子产品方面也有着不错的品质。逆变器的作用是将车载12V的电压转换成220V的市电，以供在车上给笔记本等充电使用，这款逆变器含两个万能插口和两个2.1A的USB插口，100W的功率输出，满足大部分笔记本电脑和便携式数码产品的用电要求。0.89米延长线，车内空间也能伸展的开。

7. WEIFUSEN 威弗森 车载逆变器 修正波 12V/24V转220V

商品简介：本款威弗森车载智能通用逆变器面板采用液晶显示，直观显示输入电压、输出电压、负载情况等，机器工作状态一目了然。双电压通用，一台相当普通款两台使用，电压自动识别，输出工作稳定，12V/24V通用，可用于手机充电、电脑、电视、风扇、电暖器等阻性负载。

8. 英才星HSC-108A 多功能车载逆变器 12V转220V

商品简介：英才星是专注于车载电器的民族品牌，创始于2006年，旗下的车载充电器产品较为知名，品质较为过硬。这款HSC-108A多功能车载逆变器，是英才星的主打产品，水杯式造型，实际大小与可口可乐接近，可轻松放入各种车型的杯架，底部有高质量防滑垫，不晃动、省空间。可接驳12V点烟器接口，几乎市面上所有轿车、SUV和MPV都能用（但不适合大货车）。提供国标和欧标两种220V插口，双口和三口电器都可使用，同时提供2个USB接口和2个点烟器接口。不论是iPad、还是Mac、还是车载冰箱、行车记录仪、剃须刀、对讲机、榨汁机，都可轻松满足沿途电量所需。安全性方面，内部采用输出稳定的智能芯片，自动识别设备所需电流，充电、用电更加稳定高效，保护充电设备。提供过充、短路、过流、过压、欠压、过温等多种保护。机身采用了360°环形散热孔设计，且当机身温度达到38°C时，自动开启变频风扇，配合环形散热孔，散热更快、声音更小，使用寿命更长。提供高品质安全插头，触头纯铜材质，弹片为锰钢，导电性能优秀，耐插拔。插头本身为尼龙加纤维材质，稳定、耐用，防火放高温。同时提供220V独立开关，使用更加安全。

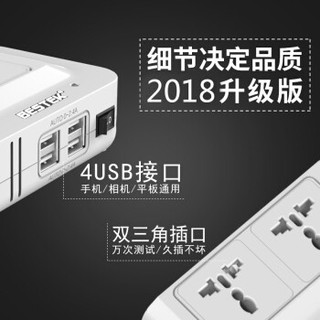

9. BESTEK 百事泰 车载逆变器200W 升级版

商品简介：BESTEK 是百事泰集团旗下以车载电源设计、研发、制造、销售和服务为一体的自主品牌！BESTEK 总部坐落在深圳市南山区，于2007年成立，产品90%以上出口。BESTEK百事泰车载逆变器200W升级版内置高新降噪技术，搭配多向风扇，超强散热，两个多用三角插口，带插孔安全门，使用更安全。独立AD开关，减少不必要的电能损耗，4个USB输出口，1A/2.1A输出，支持多种设备。

10. Newsmy 纽曼 储能电源逆变器220V 户外大容量储能电池

商品简介：

1. 英才星

品牌介绍：英才星隶是由广州市大略电子科技有限 公司在2006年创立的一个自主品牌，主要生产销售汽车精品电子产品，如车载家用充电器，车载苹果充电器，车载氧吧充电器，车载智能电热水杯等产品。

2. 飞利浦 PHILIPS

品牌介绍：来自荷兰的知名电子品牌，在家居智能互联照明处于领先地位。品牌由赫拉德·飞利浦和弗雷德里克·飞利浦于1891年在荷兰埃因霍温创立，总部位于阿姆斯特丹，其产品涉及家用电器，消费电子，医疗设备，生物科技等。

3. 智米 smartmi

品牌介绍：智能家居品牌，隶属于北京智米科技有限公司。智米产品类型覆盖空调、空气净化器、新风系统、加湿器、电暖器、风扇、空气检测仪和防雾霾口罩等产品，主张利用产品设计和价格让更多民众体会到科技乐趣的同时，又能够满足提升生活品质的需求。

4. 固特异 GOOD YEAR

品牌介绍：品牌由弗兰克·塞柏林1898年在美国创立。固特异较早为商用飞机提供子午线轮胎的供应商，后来专注于轮胎研究生产及销售的品牌。主要产品为橡胶轮胎、橡胶管、鞋底和打印机零件等。关于品牌名“固特异”名称的由来，是为了纪念1839年发明“硫化”橡胶的查尔斯·固特异（Charles Goodyear）先生。

5. 纽曼 Newsmy

品牌介绍：是湖南纽曼数码科技有限公司旗下的数码产品品牌。其主要经营产品为NewPad平板电脑、纽曼车Pad、纽曼点读笔、纽曼移动存储、MP3/MP4播放器、GPS，纽曼品牌U盘、录音笔等数码产品。

6. 小米 Xiaomi

品牌介绍：专注高端智能手机、互联网电视及智能家居生态链建设的科技品牌。小米正式成立于2010年4月，“让每个人都能享受科技的乐趣”是小米的愿景。小米应用了互联网开发模式开发产品的模式，用极客精神做产品，用互联网模式干掉中间环节，致力于让全球每个人，都能享用来自中国的优质科技产品。

7. 百事泰 BESTEK

品牌介绍：BESTEK 是百事泰集团旗下以车载电源设计、研发、制造、销售和服务为一体的自主品牌，总部位于广东深圳，主营逆变器、电源转换器等商品。

8. 米其林 MICHELIN

品牌介绍：由米其林兄弟创立于1889年，总部设于法国克莱蒙费朗，该公司是法国最大、全球第二的轮胎及橡胶制品制造商。MICHELIN专业生产提供卡客车轮胎、工程机械轮胎、飞机轮胎以及旅游资讯和生活时尚用品。除了轮胎以外，米其林集团还生产轮辋、钢丝、移动辅助系统（如PAX系统）、旅游服务(如ViaMichelin，GPS）、地图及旅游指南，其中地图与指南出版机构是该领域的领导者。

9. 米家 MIJIA

品牌介绍：北京小米移动软件有限公司旗下品牌，始于2016年。小米在北京发布全新的生态链品牌MIJIA米家。新品牌日后专门承载小米供应链产品，而之前的小米品牌用于专门承载小米自有产品。

10. 羽博 Yoobao

品牌介绍：深圳市羽博电子商务有限公司旗下数码配件品牌。羽博创立于2005年，凭借超越原装电池的优秀品质而成名，历经十几年发展，目前已扩充到手机电池、座充、商务充、双充、车充、数码电池、皮套、清水套、保护贴等产品线。产品热销全国，远销全球几十多个国家，拥有上千万的用户，对高品质、唯美感的不断追求让“Yoobao羽博”产品无处不在。

逆变器是将直流电压转换为交流电压的设备。在大多数情况下，输入直流电压通常较低，而输出交流电压等于120伏或240伏的电网供电电压，具体取决于国家/地区。

1、逆变器是一种直流-交流的变压器，实际上，它和转换器一样，都是一个电压倒置的过程。变换器是把电网中的 AC电压转化成12 V的稳压 DC，而逆变器则是把 Adapter的12 V DC变换成高频率的 AC，两者都使用了更常用的 PWM技术。

2、逆变器是一种转换装置，它将直流电能（电池、蓄电池）转换为恒定电压或调频交流电压。该系统包括逆变桥、控制逻辑、滤波器等。

3、核心部件为 PWM,UC3842为 Adapter,TL5001为TL5001。TL5001具有3.6~40 V的工作电压，内部设有-个错误放大器、调节器、振荡器、死区 PWM发生器、低压保护回路和短路保护回路。

没有。

逆变器对电瓶没有损害,不过如果电瓶容量不够,而逆变器所带负载功率过大,则可能出现问题。
