明纬TS-400-212B纯正弦波DC12V变AC220V（车载）逆变器拆解测评

文章

本文按以下顺序打开：

一、简介

二、开箱

三、安装使用

四、拆解

一、简介

TS-400系列逆变器区别

TS-400系列为直流/交流纯正弦波逆变器，采用数字化控制且为高频化技术设计，为一款搭配电池组供电转换的交流电压输出的高性能逆变器，最髙工作效率达88.5%。

可提供400W总谐波失真<3%的交流电源给A式负载类使用(如：电感性、电容性)，具备短时间供460W使用3分钟与600W使用10秒的能力，并能承受瞬间800W尖峰负载达30个电源周期。

支持远端开关机功能

设计符合UL458 / FCC / E13 / CE规范，输入端支持电池反接保护（保险丝保护）、电池电压过低自动关机、电池电压过高报警，输出端支持温度过高自动关机、电压过高过低关机保护、短路保护、过流保护

适用于船舶、各式车辆、家用电器、休闲娱乐设备、小型电动工具或工业控制仪器设备等

二、开箱

明纬TS-400-212B红彤彤的外包装

打开来，面上放了一份说明书，两侧珍珠棉固定

明纬TS-200/400系列纯正弦波逆变器说明书

移开说明书露出本体

外壳为铝合金型材阳极氧化，工业风浓重

背部底板带安装位，底部简单，贴有一张标签，湾湾制造

侧面开有通风口，大大的欧标插座

本来按选型手册是有以上规格插座可选，但是只有欧标有现货

前面板示意图

实物图

指示灯亮绿色代表工作正常，亮橘色并闪烁代表远端遥控开机，亮红色代表工作异常

台湾RICH BAY-富湾出品的欧标插座

设置按钮

设置按钮使用方法，我的出厂模式刚刚好，省了不少功夫

后面板示意图

实物图

接地口

远端遥控端子座，使用XH端子

电池接线端子，安装时注意正负极

三、安装使用

使用须注意

TS-400采用内置风扇，逆变器前、后进排气口应和障碍物保持至少15cm以上

拆除连接的电池时，应先将逆变器关机后，再将电池拆除

连接电池的连接线截面尺寸应合理选取，线材过细易发热导致危险

额定电流导线截面尺寸

10A~13A 1.25mm²-16AWG

13A~16A 1.5mm²-14AWG

16A~25A 2.5mm²-12AWG

25A~32A 4mm²-10AWG

32A~40A 6mm²-8AWG

40A~63A 10mm²-6AWG

TS-400-212B建议选择10mm²-6AWG

连接电池的连接线长度尽量短，不超过1.5米

另外购买的杂牌转接座，主要他的尺寸够小

远端遥控功能接线示意图，其实就是加个开关，短接时关机，断开时开机

这个功能相当实用，这样可以方便的把逆变器塞到边边角角合适的位置

简单粗暴的往地板上用自攻螺丝一拧搞定

输出电压实测234V

频率49.98Hz

四、拆解

两侧面板上的螺丝拆掉就能取下盖板

内部细节

PCB细节

PCB丝印细节

美蓓亚NMB的风扇

散热片固定点细节

40A保险丝细节

散热片细节

电感细节

磁环细节

测试环细节

风扇连接端子细节，红宝石电容

PCB丝印细节

PC123光耦

明纬logo

指示灯

16F684--8位MCU

德州仪器LM358--双路运放

这个盛库的SOP-8芯片没查到是啥

盛库18F65J10--MCU

意法半导体ST-TL074C线性放大器、LM399A电压比较器

优点：做工用料优良，保护功能齐全，支持远端控制

缺点：价格较高，远端控制接线采用端子座对普通用户不够友好，电池接线端子尺寸较小

展开阅读全文

商品简介：北京智米科技有限公司是一家主要专注于智能环境电器的研发与生产的公司，小米生态链企业。这款逆变器采用五孔国标插座，与家庭新国标插座相同，接口承诺10000次插拔寿命、点烟器插头插拔10000次的耐久性试验，安全指标高于行业标准。除了220V直流供电外，这款逆变器提供一个USB接口，支持QC3.0、QC2.0快充以及5V普通充电，能自动识别设备适配相应充电电流，转换效率为85%，拥有智能温度探测功能，当温度过高小风扇会自动降温。另外，拥有完善的保护机制，比如欠压保护、过压保护、短路保护、过流保护、过载保护、过温保护等，可在-10~50℃复杂环境下稳定工作。产品名称智米车载逆变器额定功率100W输入电压12V输出电压220V~±5%输出频率50±3HzUSB输出5V/3A,9V/2A,12V/1.5A无功电流≤0.4A电源效率≥85%工作温度-10~50℃工作湿度10%·90%相对湿度（无冷凝）存储温度-40~85℃产品尺寸120 x 75 x 41mm

百科

smartmi 智米车载逆变器 100W 北京智米科技有限公司是一家主要专注于智能环境电器的研发与生产的公司，小米生态链企业。这款逆变器采用五孔国标插座，与家庭新国标插座相同，接口承诺10000次插拔寿命、点烟器插头插拔10000次的耐久性试验，安全指标高于行业标准。除了220V直流供电外，这款逆变器提供一个USB接口，支持QC3.0、QC2.0快充以及5V普通充电，能自动识别设备适配相应充电电流，转换效率为85%，拥有智能温度探测功能，当温度过高小风扇会自动降温。另外，拥有完善的保护机制，比如欠压保护、过压保护、短路保护、过流保护、过载保护、过温保护等，可在-10~50℃复杂环境下稳定工作。产品名称智米车载逆变器额定功率100W输入电压12V输出电压220V~±5%输出频率50±3HzUSB输出5V/3A,9V/2A,12V/1.5A无功电流≤0.4A电源效率≥85%工作温度-10~50℃工作湿度10%·90%相对湿度（无冷凝）存储温度-40~85℃产品尺寸120 x 75 x 41mm 暂无报价值 0 点评 1 原创 0 好价 47 去购买看百科

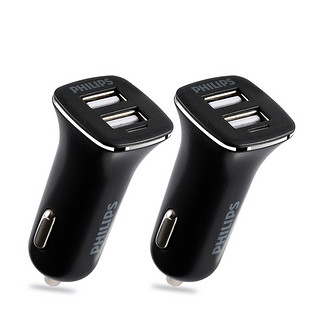

2. PHILIPS 飞利浦 DLP2015 车载SUB转换器

商品简介：飞利浦，1891年成立于荷兰，主要生产照明、家庭电器、医疗系统方面的产品。飞利浦公司，2007年全球员工已达128,100人，在全球28个国家有生产基地，在150个国家设有销售机构，拥有8万项专利，实力超群。过流、过压、过热、短路等多种电路保护智能分流兼容市面上绝大多数手机平板等各类数码产品双重USB接口更迅速12V-24V电压的多种车型适用

百科

PHILIPS 飞利浦 DLP2015 车载SUB转换器飞利浦，1891年成立于荷兰，主要生产照明、家庭电器、医疗系统方面的产品。飞利浦公司，2007年全球员工已达128,100人，在全球28个国家有生产基地，在150个国家设有销售机构，拥有8万项专利，实力超群。过流、过压、过热、短路等多种电路保护智能分流兼容市面上绝大多数手机平板等各类数码产品双重USB接口更迅速12V-24V电压的多种车型适用暂无报价值 7 点评 1 原创 0 好价 7 去购买看百科

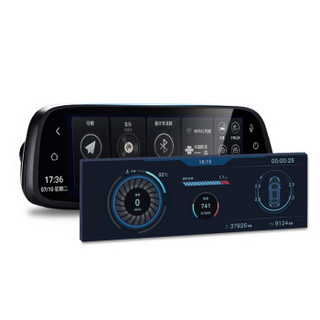

3. 优驾 X7 AI智能后视镜一体机黑色

商品简介：

百科

优驾 X7 AI智能后视镜一体机黑色暂无报价值 0 点评 0 原创 1 好价 1 看百科

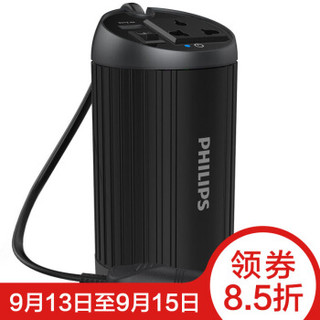

4. 飞利浦（PHILIPS）车载逆变器/车载充电器 DLP2039 12V转220V 电源转换器/插座独立开关 USB2.4A 黑色

商品简介：

百科

飞利浦（PHILIPS）车载逆变器/车载充电器 DLP2039 12V转220V 电源转换器/插座独立开关 USB2.4A 黑色暂无报价值 0 点评 3 原创 2 好价 12 去购买看百科

5. 飞利浦（PHILIPS）车载逆变器/车载充电器 DLP2039 12V转220V 电源转换器/插座独立开关 USB2.4A 黑色

商品简介：

百科

飞利浦（PHILIPS）车载逆变器/车载充电器 DLP2039 12V转220V 电源转换器/插座独立开关 USB2.4A 黑色暂无报价值 0 点评 3 原创 2 好价 12 去购买看百科

6. WEIFUSEN 威弗森车载逆变器修正波 12V/24V转220V

商品简介：本款威弗森车载智能通用逆变器面板采用液晶显示，直观显示输入电压、输出电压、负载情况等，机器工作状态一目了然。双电压通用，一台相当普通款两台使用，电压自动识别，输出工作稳定，12V/24V通用，可用于手机充电、电脑、电视、风扇、电暖器等阻性负载。

百科

WEIFUSEN 威弗森车载逆变器修正波 12V/24V转220V 本款威弗森车载智能通用逆变器面板采用液晶显示，直观显示输入电压、输出电压、负载情况等，机器工作状态一目了然。双电压通用，一台相当普通款两台使用，电压自动识别，输出工作稳定，12V/24V通用，可用于手机充电、电脑、电视、风扇、电暖器等阻性负载。暂无报价值 0 点评 0 原创 0 好价 28 去购买看百科

7. Orico 奥睿科 UCP-5P 车载充电器 QC3.0

商品简介：UCP-5P 车载充电器为两口车充，带3接口拓展，拓展器采用可拆卸式背夹设计方便稳固，拓展充电线长1.8米，能兼顾到后排使用。支持QC3.0快充（比普通充电技术快4倍），可同时为5台数码设备充电，主车充支持2个5V 2.4A，输出功率为17W。拓展支持一个QC3.0，2个5V 2.4A，产品总输出52W。配置智能侦测IC芯片，自动识别分配接入设备所需求的电流，避免充电速度过快电池耗损。适合DC12-24V汽车点烟器接口，如小轿车、大型卡车等。

百科

Orico 奥睿科 UCP-5P 车载充电器 QC3.0 UCP-5P 车载充电器为两口车充，带3接口拓展，拓展器采用可拆卸式背夹设计方便稳固，拓展充电线长1.8米，能兼顾到后排使用。支持QC3.0快充（比普通充电技术快4倍），可同时为5台数码设备充电，主车充支持2个5V 2.4A，输出功率为17W。拓展支持一个QC3.0，2个5V 2.4A，产品总输出52W。配置智能侦测IC芯片，自动识别分配接入设备所需求的电流，避免充电速度过快电池耗损。适合DC12-24V汽车点烟器接口，如小轿车、大型卡车等。暂无报价值 3 点评 1 原创 0 好价 4 看百科

8. SANWA SUPPLY 山业 CHR60 车载点烟器

商品简介：

百科

SANWA SUPPLY 山业 CHR60 车载点烟器暂无报价值 8 点评 1 原创 0 好价 0 看百科

9. ThinkGeek 回到未来车载USB充电器

商品简介：

百科

ThinkGeek 回到未来车载USB充电器暂无报价值 9 点评 1 原创 1 好价 0 去购买看百科

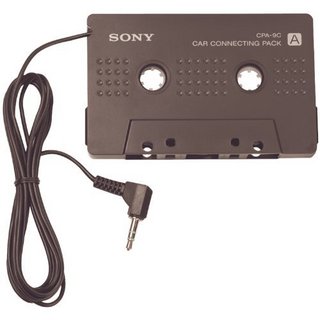

10. SONY 索尼 CPA-9C 车载卡带转换器
