在机箱外给硬盘安个家:铁威马 D2-310 双盘位磁盘阵列 USB3.1 硬盘盒 体验
前言:
如今的软件,游戏,电影,音乐体积是越来越大了,随之而来的就是硬盘存储空间日渐不足。早些年RMVB电影一部几百M,画质最好的DVD9也才8.5G,现在蓝光原盘上40G的太多了。游戏也是如此,从CD到DVD到现在网络下载的一个游戏几十G。笔者机箱的硬盘位早已经用满了,虽然还有光驱位可以改硬盘位,但是主板的SATA接口已经都被占用了。 所以在这次空间快要不足的时候,笔者购买了铁威马D2-310 双盘位磁盘阵列USB3.1硬盘盒,并且添置了两个3T的硬盘。没考虑NAS主要是因为首先用途不大,我主要是用来做仓库盘的,其次价格太高,再者现在的路由器很多都有类似NAS的简易功能,真有需要也可以通过路由器将就一下。
开箱:
铁威马D2-310 双盘位磁盘阵列USB3.1硬盘盒的外包装体积还挺大,外包装盒是瓦楞纸板材质,看起来还是挺结实的。顶部设有提手,这样笔者就不用抱着笨重的盒子了。不过包装盒周围都是英文的介绍,笔者比较不喜欢。最起码也要中英双语才好呀。
拆开箱子取出铁威马D2-310,硬盘盒外层还有塑料膜包裹,并且开口处有铁威马Logo封条,不过这种封条意义不大,因为不是防拆标签,被人拆过也看不出来。
铁威马D2-310 双盘位磁盘阵列USB3.1硬盘盒全家福,铁威马D2-310主体一个,电源适配器一个,Type-C数据线一条,螺丝刀,取卡针,平字螺丝刀各一支,大小不同的螺丝两包,纸质文件共四份。
纸质文件主要是使用说明书,快速安装指南,保修卡,声明文件。
大小不同的螺丝两包,适应不同的硬盘,较大的螺丝是10颗,较小的是8颗。为啥差两颗,笔者想不到原因。
随机还附赠了螺丝刀和取卡针,当然,就算是取卡针也不是用来换手机卡的,是给铁威马D2-310进行重置用的,小的平字螺丝刀是用来调节硬盘盒模式的,大的梅花螺丝刀是用来安装硬盘的。
铁威马D2-310硬盘盒的接口是USB3.1的标准,但是接口类型是支持正反面随意插的Type-C,另一端是标准USB接口。
电源适配器不是原厂的,输出的电压电流是12V/4A,属于比较通用的规格,替代品很好找。整体做工看起来还不错。
铁威马D2-310硬盘盒的机身是采用全铝一体成型的,这样会比较坚固,表面手感比较细腻,应该经过阳极氧化和金属喷砂工艺处理。侧面正中是铁威马的Logo。三围是 227(H) x 119(W) x 133(D) mm 。最大储存容量为16 TB (8TB HDD * 2,RAID 0)。

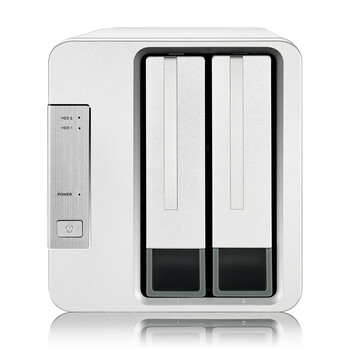

铁威马D2-310硬盘盒具有两个硬盘位,硬盘位的拔插,是免工具的,虽然有附赠工具,但不是这里用的。前后面板应该是塑料材质的,至于是PC还是ABS笔者就摸不出来了。
在铁威马D2-310硬盘盒开关面板上,可以看到有三个指示灯,分别是HDD1,HDD2,Power。还有下方的开关按键。从这里其实可以看到,前面板和金属壳体的接缝处并不是非常严密。这点建议继续完善,避免内部过多的进灰。
背面凸出的部分是8CM的风扇,右侧从上到下分别是Reset插孔,硬盘模式旋钮,Type-C接口,电源接口。右上角还有模式切换的说明,感觉这点比较细心,并且每个接口都有标注指示,不用看说明书也知道是什么功能了。而风扇,从凸出的厚度来看,应该是8025风扇无疑。
让笔者比较意外的是,下方还有防伪标签。刮开可以到官网或者打电话验证产品真伪。
铁威马D2-310硬盘盒的底部开了4排散热孔,硬盘工作会产生热量,热量在硬盘盒内堆积的话,会让硬盘温度急剧上升,笔者以前用过单硬盘的硬盘盒,到了半个多小时后都会烫手了,硬盘过热会影响硬盘的稳定性。所以铁威马D2-310硬盘盒设计有风扇,通过风扇吹风将硬盘的热量带走,并且从散热孔排出,保证了硬盘的工作温度保持在合理的范围,从而保证了整个硬盘盒工作的稳定性。硬盘盒底部四周还有4个防滑脚垫,但是从这里可以看到,四个脚垫贴得不是太正,这种细节建议再完善一些。上面是铁威马D2-310硬盘盒的铭牌。
铁威马D2-310硬盘盒是才是卡扣式设计,将硬盘托架上的把手前上抠出,然后抬着把手将硬盘托架往外抽出,就可以去取下硬盘盒。插入硬盘托架的方式是反向操作。如果把手提前发下,那硬盘托架会被卡扣挡着,从而无法装入硬盘盒。
硬盘托架也是塑料材质的,硬盘是放在上面,然后通过背部锁定螺丝固定的,所以附件里有螺丝刀和螺丝,另外根据硬盘托架的开孔来看,2.5寸和3.5寸的硬盘是都支持的。
取出硬盘托架,就可以看到里面的导轨了。导轨框架也是金属材质的。
拆解和安装:
铁威马D2-310硬盘盒从尾部将风扇周围四个螺丝卸下取出,这时候前后面板以及机壳就完全风力了,前面板连着硬盘盒导轨框架。机身完全单独分离,尾部风扇后盖连接硬盘盒主板。风扇在尾盖内部还有四颗螺丝固定,笔者本来以为这个风扇应该是2pin普通风扇,甚至连3pin测速风扇都没想过,结果倒是让笔者意外了一些,居然是4pin可调速风扇。风扇规格果然如笔者所猜,是8025风扇,输入电压电流是12V/0.1A,电流偏小,所以转速应该不高,风量也不会太大才是,这样也就相对静音一些。
铁威马D2-310硬盘盒官方数据说外壳机身有3mm厚度,笔者用游标卡尺测出来只有2.6,因为不是很精确的卡尺,也不是千分尺,所以笔者不敢保证数据一定准确,但是经过几次测试都是如此。
从主板上可以看到,主控芯片采用的是祥硕的ASM1352R,ASM1352R也是第一个拿下USB-IF官方组织授权的USB 3.1主控制器,性能也十分出色。同时还有ASM1542芯片,由这两颗芯片组成USB3.1方案。另外在主板上还可以看到,预留了一个接口位置,并且风扇的供电接口是被胶粘住的。而另一端的排线,是连接在开关控制面板的。
在开关控制面板的主板上可以看到,主板上有6颗LED灯,但是铁威马D2-310硬盘盒使用的只有3颗,也就是说这块开关主板也是适用于5盘位硬盘盒的。
铁威马D2-310硬盘盒的硬盘接口电路板是固定在框架上的,采用的是PCI-E接口与主板连接的。
此次笔者测试是采用了2颗3T的硬盘来测试的,是希捷的Surveillance HDD,监控盘系列硬盘。因为只是做仓库盘,如果采用希捷普通硬盘是质保2年,而监控盘是质保3年,NAS盘性价比不高,所以没考虑。硬盘的安装方法极其简单,放在硬盘托架上,锁上螺丝,就完成了。
体验:
将装好硬盘后的铁威马D2-310硬盘盒接入机箱背面接口,通电,然后点击开关面板的电源键就能启动铁威马D2-310硬盘盒。铁威马D2-310硬盘盒工作的时候硬盘指示灯会亮起。然后windows会自动安装驱动,无需额外驱动,是即插即用的。
这是笔者用来测试铁威马D2-310硬盘盒的主机配置,不过笔者这套X99配置得比较早,主板有原声USB3.0,但是没有原生的USB3.1接口,所以笔者是通过转接卡用PCI-E 4X插槽转换而来。而铁威马D2-310硬盘盒最高读写速度为读:410MB/秒,写:400MB/秒 (使用SSHD,在RAID 0模式下) 。接下来就让笔者测试铁威马D2-310硬盘盒和硬盘的性能。笔者在测试硬盘盒的同时,也顺便测试了USB3.0接口和USB3.1接口的差距。所以以下测试对比图片,左侧均是USB3.0接口的成绩,右侧皆是USB3.1接口的成绩。
Single模式:
铁威马D2-310硬盘盒出厂默认是single,也就是单独硬盘模式,在这种模式下,与我们呢平常使用硬盘没有差别,磁盘管理是可以认到两个硬盘的,计算机里也是显示出两个盘符的。
CrystalDiskMark是一个测试电脑硬盘检测工具,简单易于操作的界面随时可以测试存储设备,测试存储设备大小和测试数字都可以选择,还可测试可读和可写的速度。根据测试结果所得,USB3.0和USB3.1接口差距不大,这点差距可以忽略不计。这也是单个硬盘速度还达不到USB3.0接口极限所致。另外值得一体的是,笔者在硬盘到手的时候有用MHDD进行检测,这两块硬盘整体状态非常接近。所以不会有两块硬盘本身差距影响结果。
ATTO Disk Benchmark是一款简单易用的磁盘传输速率检测软件,可以用来检测硬盘,U盘, 存储卡及其它可移动磁盘的读取及写入速率。从测试对比图来看,就会发现问题,USB3.1接口在128位置还读写正常,但是到256以后写就出问题了。这里是因为USB3.1转接卡出现了问题,导致了硬盘可以度但是几乎不能写的奇怪故障,笔者一开始没发现,在后续测试才发现这种情况。经过多种测试,最终确定是转接卡方面除了问题,重启后故障恢复,但是硬盘必须格式化,在这里说这个情况只是为了说明转接卡有风险,使用需谨慎。
HD Tune是一款小巧易用的硬盘工具软件,其主要功能有硬盘传输速率检测,健康状态检测,温度检测及磁盘表面扫描存取时间、CPU占用率。另外,还能检测出硬盘的固件版本、序列号、容量、缓存大小以及当前的Ultra DMA模式等。HD Tune的收费版本HD Tune Pro提供了更加全面的硬盘检测功能,如AAM控制、磁盘擦写、文件基准测试等,为用户提供了更加全面的硬盘信息。本次测试使用的是HD Tune Pro。在基准测试的读写测试里,硬盘的最低,最高,平均速度都几乎一致,但是在存取时间,突发传输速率,CPU占用率方面,USB3.1明显优于USB3.0,不过考虑到单硬盘读写根本达不到接口的极限,所以这些差距,笔者认为是USB接口控制芯片的差距。 无关铁威马D2-310硬盘盒。笔者还对文件基准,随机存取,附加测试的读写都进行了测试,结果都是比较接近的。
FastCopy是一款速度非常快的文件拷贝软件。笔者用来测试文件的真实读写,用来测试的文件都是放在固态硬盘上,这样不会因为源文件所在硬盘的瓶颈影响到测试结果。笔者分两次测试,第一次是用18G的单个大文件测试,第二次是用文件总数2980个,总大小366MB的零碎小文件测试。测试结果跟之前几个软件相似。
从上述测试对比结果可以得知,在Single模式下,USB3.0和USB3.1接口的传输速率没什么差别。当然,这根接口的控制芯片也有关,笔者的二奶机,用的是PCI-E 4X转USB3.0的转接卡,但是传输速率最高只有120MB左右。无法相比。
RAID 0模式:
RAID 0又称为Stripe或Striping,它代表了所有RAID级别中最高的存储性能。RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取,这样,系统有数据请求就可以被多个磁盘并行的执行,每个磁盘执行属于它自己的那部分数据请求。这种数据上的并行操作可以充分利用总线的带宽,显著提高磁盘整体存取性能。RAID 0 并不是真正的RAID结构,没有数据冗余,没有数据校验的磁盘陈列。实现RAID 0至少需要两块以上的硬盘,它将两块以上的硬盘合并成一块,数据连续地分割在每块盘上。 因为带宽加倍,所以读/写速度加倍, 但RAID 0在提高性能的同时,并没有提供数据保护功能,只要任何一块硬盘损坏就会丢失所有数据。因此RAID 0 不可应用于需要数据高可用性的关键领域。(引用自百度百科:http://baike.baidu.com/view/591967.htm)
RAID 0的使用方法很简单,在通电的情况下,用平字螺丝刀旋转硬盘盒背后的旋钮到RAID 0,然后用顶针长按Reset按键5秒,此时开关面板指示灯会闪烁。这样模式更改就生效了,但是硬盘会变成未初始化,需要重新初始化并格式化硬盘才能正常使用,也就是说,之前硬盘内的数据都会消失,所以更换模式前一定要做好数据备份转移。
模式更改后,磁盘管理只显示一个盘符,容量为两块硬盘叠加的容量。需要注意的是,组成RAID 0是以最低容量硬盘位基数,乘以硬盘数量,就是RAID 0硬盘的容量。例如一块3T硬盘和一块4T硬盘组RAID 0,那么最终容量就是6T,剩余的1T不可用。
通过CrystalDiskMark的测试,可以发现RAID0的性能优势确实的体现了出来,不管是USB3.0还是USB3.1,性能都有明显提升,特别是一些项目,性能几乎翻倍。USB3.0和USB3.1的差距在于控制芯片的差距。
ATTO Disk Benchmark的测试结果对比与Single,也是有答复提升,不过让笔者感觉意外的是,在USB3.0模式下,读速度似乎碰到了瓶颈,但是在USB3.1却没任何问题。理论上来说,这种速度还达不到USB3.0接口的极限,从写速度就可以看出,故此,笔者判断是主板USB3.0控制芯片的问题。
在HD Tune Pro的测试下,可以发现USB3.0的读写速度确实都受到了一些限制,远不如USB3.1.甚至突发传输速率也大受影响。不过CPU占用率却是明显降低了。这也能从一方面体现RAID 0的闲过。
而FastCopy的真实读写测试,与其他软件基本相符,并且在零碎小文件的写入上,也有明显提升。
从上述评测结果可以得知,RAID 0却是能显著提升两个硬盘的整体性能,并且硬盘空间无损失,这也是笔者为何挑选可以组RAID 0的双硬盘盒的主要原因。不过RAID 0的缺点也是非常致命,其中一款硬盘损坏,那么两个硬盘的数据都会丢失。笔者是用来作为仓库盘的,没有重要数据,所以比较无所谓。
RAID 1模式:
RAID1是将一个两块硬盘所构成RAID磁盘阵列,其容量仅等于一块硬盘的容量,因为另一块只是当作数据“镜像”。RAID 1磁盘阵列显然是最可靠的一种阵列,因为它总是保持一份完整的数据备份。它的性能自然没有RAID 0磁盘阵列那样好,但其数据读取确实较单一硬盘来的快,因为数据会从两块硬盘中较快的一块中读出。RAID 1磁盘阵列的写入速度通常较慢,因为数据得分别写入两块硬盘中并做比较。RAID 1磁盘阵列一般支持“热交换”,就是说阵列中硬盘的移除或替换可以在系统运行时进行,无须中断退出系统。RAID 1磁盘阵列是十分安全的,不过也是较贵一种RAID磁盘阵列解决方案,因为两块硬盘仅能提供一块硬盘的容量。RAID 1磁盘阵列主要用在数据安全性很高,而且要求能够快速恢复被破坏的数据的场合。(引用自百度百科:http://baike.baidu.com/view/591973.htm)
对于笔者来说,RAID 1模式比较没作用,因为笔者是作为仓库盘,而RAID 1是保证安全性。笔者日后自然是不会用这种模式,但是此时也一同测试。采用RAID 1模式后,磁盘管理只会显示一个硬盘,并且容量是单个3T的容量。
经由CrystalDiskMark测试,与Single模式相差无几,性能的部分差异只是误差。
ATTO Disk Benchmark的测试结果也是如此。
HD Tune Pro的大部分测试结果都跟Single相近,唯有CPU占用率可以体现RAID模式的优势。
FastCopy的测试结果跟上面几个软件一致。
通过上述软件测试可知,RAID 1模式与Single速度相近,但是容量缩减一倍,安全性大大提升。适用于存放一些重要数据。但是绝对不适合做仓库盘,因为成本太高了,需要用一颗硬盘去做镜像备份,对于仓库盘来说这没有意义。
总结:
通过这次对于铁威马D2-310 双盘位磁盘阵列USB3.1硬盘盒的深入体验测试,笔者发现不管是单盘和双盘的机械硬盘,就算组RAID 0,都达不到USB3.0的最高读写速度,当然,这是在排除控制芯片因素的情况下。更不用说USB3.1接口了。用铁威马D2-310硬盘盒想要测试出极限读写速度,那需要使用两块SSD组RAID 0,这样USB3.0肯定可以测出极限,USB3.1也有可能测出极限,不过到时候先测出的应该是铁威马D2-310硬盘盒的极限速度。
整体来说,铁威马D2-310硬盘盒做工还是不错的,硬盘安装简单方便,整体读写速度比较快,希捷监控盘3T的测试中没碰到过硬盘盒读写瓶颈,倒是主板接口,转接卡,硬盘本身的限制笔者发现了一些,这也是意外收获。散热性能比较好,毕竟有风扇在散热,连续测试了几个小时,整个硬盘盒温度让笔者比较满意,通过HD Tune Pro上几个模式的测试就可以看出温度变化了。稳定性也不错,排除转接卡的因素,后期连续测试都正常。
有了这个硬盘盒,这两块希捷3T监控盘就更加方便管理,目前已经调整回RAID 0模式,一个盘符一个分区,读写速度也快,方便笔者倒资源。相对来说也比较不占地方。而现在有6T的空间,足够笔者在收藏许多电影游戏了。
