茶茶的PC硬件评测 篇八：快如闪电？MSI 微星 GTX1080TI LIGHTNING Z测试报告

第一次接触闪电系列还是在580的时候，在当时微星闪电+HAWK这两个系列通过加强散热和提高频率产生了不少经典的产品。随着NV在显卡中引入BOOST之后，其实非公显卡之间的差异性明显缩小了很多，过去非公显卡性能动辄超越公版20%的状况已经非常少见了。在这样的大环境下，每个品牌的*级系列往往是比较尴尬的。所以微星自己是否找到了突围之道，就让我们来详细测试一下。

百科微星 MSI GTX 1080 Ti LIGHTNING Z 11GB 352BIT GDDR5X PCI-E 3.0显卡GTX 1080 Ti Lightning Z造型设计依旧硬朗大气，在风罩、背板和侧面都加入了RGB背光，支持自定义颜色和模式，可与支持“Mystic Light神秘之光”的主板或者机箱、外设等联动氛围灯效。新一代闪电搭载了改进TRI-FROZR散热模组，可处理高达700W TDP废热，配备TORX 值1 点评0 原创0 好价2去购买查看详情

产品的包装与附件：
显卡采用的是纸板彩盒，与传统的纸盒有比较明显的区别。而且相比于传统的风冷显卡，这个包装的尺寸也是非常的巨大。

包装内部略有一些类似NV 980公版卡的包装，显卡和附件盒都插在中心位置。不过包装的底部比较高，没有公版那种底座的感觉。

显卡的附件尚算丰富，三个电压线、一块替换挡板，三组配色贴纸，双6PIN转8PIN线，驱动光盘，手册和保修书。

产品外观介绍：
显卡整体外观上采用三风扇的设计，背面则有一整张的金属背板。

显卡的长度约为32厘米，最好是选用不带硬盘笼的中塔机箱。

显卡整体还采用加高越肩的设计，整体高度近16厘米。所以他需要一个大机箱。

从这个角度就可以看到，闪电这张卡其实占到了三根插槽之多，散热器不仅长而且也相当厚。

显卡比较夸张的就是采用了3*8PIN的规格，其实是超过了显卡自身的需求。

显卡后部有两个SLI的金手指，可以支持双卡互联，不过这张卡的设计的关系做多卡显得比较困难。

显卡的显示接口为3*DP，1*HDMI，1*DVI-D。算是比较齐全的配置。可以看到附件提供的挡板是磨砂烤漆，风格上会有明显的区别。不过用上替换的挡板之后就需要占用三个槽了。

显卡附件中有提供改变显卡配色的贴纸，就是贴在显卡银色的这几个嵌条上。

显卡顶部和背板上均有导光条，似乎现在的产品不带灯就不好意思出门了。

显卡灯带采用的是数字式控制，所以里面的灯珠可以分开调色。

产品拆解介绍：
接下来对显卡进行拆解整个显卡其实构造还是蛮复杂的。

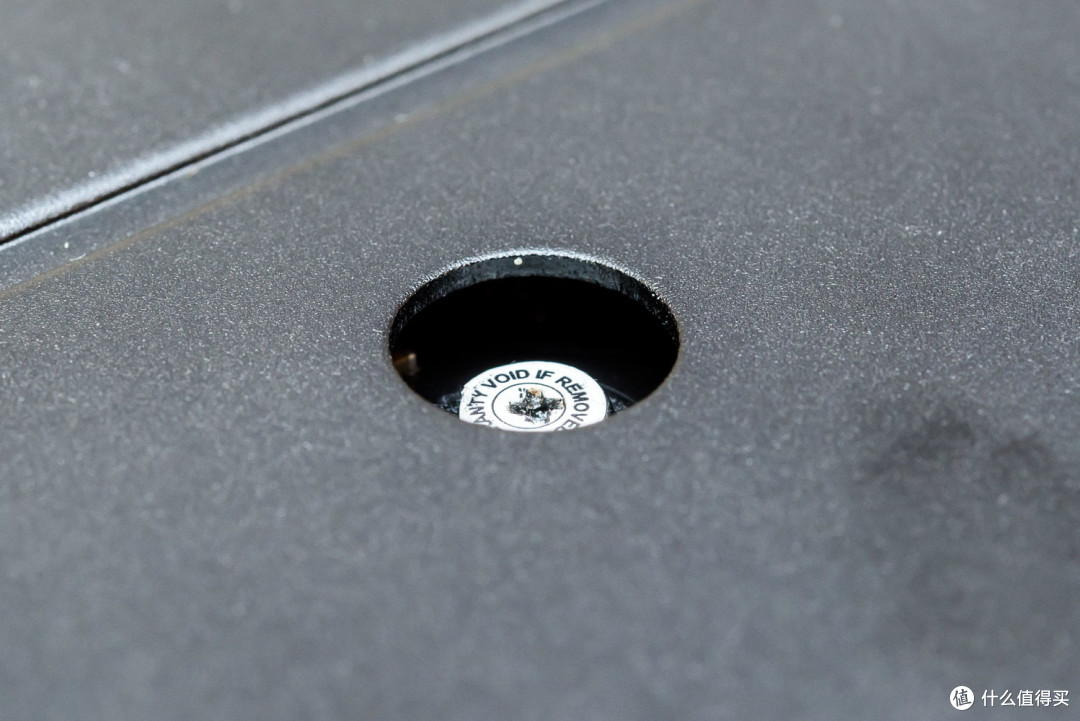

需要注意的是显卡是有保修贴的，所以自行拆卡可能会破坏质保。

显卡的散热器在核心和显存部分都有导热垫，主要为核心的电感和输出电容，还有显存的电感辅助散热。

散热器底座为一张镀镍的铜底，没有做镜面效果，不过整理打磨的还不错。

热管压扁后与底座焊接固定，可以看到采用的是6热管的设计，2*10mm+1*8mm+3*6mm。散热规模很大。

其中一根8mm热管是绕回后部，其他的五根则走到显卡前部。整个散热器的鳍片通过扣FIN辅助固定，鳍片的间距还是保持的很好的。

鳍片上有明显的回流焊孔，热管上也可以看到焊锡。

显卡前端有PCB加强版还会与散热器固定，应该是考虑到这个散热器偏重，避免散热器弯掉。

显卡的风扇也是采用两大一小的设计，两侧大的风扇来自台湾动力，是10厘米风扇。

中间的小风扇同样是台湾动力生产，是9厘米风扇。这样设计一方面可以控制显卡的长度，还可避免少因为三风扇同型号带来共振

显卡正面有一整张的金属加强版，可以看到只要有接触芯片和显存的地方都贴了导热垫。

加强版上通过一根热管将MOS的热量导到显卡前部料件比较少的地方，这个设计比较少见。

背板上微星也加了热管，主要是将核心背面的热量传导到整个背板上。其实由于普及静音模式的关系，个人觉得为显存做散热效果会更好一点。

产品PCB介绍：
最后介绍一下显卡PCB的用料情况。

首先正面背面各来一张完整图。

每个供电插座后面配有一个电感和保险丝，用来稳定供电。

核心供电为14相，以IR 3595A为供电控制芯片，输入电容为9颗日化固态电容+五颗聚合物电容，供电通过7颗DRIVER（IR 3598）倍相为14相供电，供电MOS为每相一颗IR 3555M。供电输出电容为15颗日化固态电容。总体来说核心供电的采用的目前板卡通行方案中最好的IR数字供电方案，没有毛病。

在靠近显示接口一侧，可以看到一组小的供电，这是为PLL做的一相供电。

显卡的核心代号GP-102，台积电生产。

其实GTX1080TI的核心是满巨大的，已经超过一个一毛硬币不少了。

显存供电为3相，供电控制芯片为IR 3570B，供电输入电容为3颗日化固态电容，供电通过三颗DRIVER（8510）驱动，供电MOS为M3816N，输出电容为四颗聚合物电容。对显存来说已经是比较强的方案了。

显存还是镁光的DDR5X是标准配备。

显卡前端还可以看到三组电压监测点，不过对我们来说一般用不到。

靠近SLI桥的地方可以看到一颗ITE 8295芯片，这就是用来控制整个显卡的RGB调色。

最后是显示接口的低通部分，因为已经是纯数字接口，所以低通部分的电路就非常简单了。

产品测试平台：
以下为测试平台的详细配置表，由于8700K太贵了，所以暂时还是继续用6700K。

主板用到的是微星Z270 GAMING M7，信仰还是要配套。

内存是海盗船的DDR4 8G*4。实际运行频率是2133C15。

SSD是三块INTEL，系统盘用的是比较主流的535，以保证测试更接近一般用户。240G用作系统盘，480G*2主要是拿来放测试游戏。游戏越来越多，只能加SSD了。

散热器是九州的船长240。

测试平台是Streacom的BC1。

最后上一张测试平台的实拍图。

显卡性能测试：
简单评测结论：
由于测试项目很多很杂，为了避免小白看晕，首先提供一下精炼版的测试结论：

本次测试主要对比四张显卡，微星GTX1070红龙，蓝宝石RX VEGA 56，微星GTX1080红龙，迪兰RX VEGA 64 LIQ。

从总体测试来说，可以看到GTX1080TI是一骑绝尘，即使是非公的1080也被甩开，基本是孤独领跑的状态。

功耗上来说，1080TI闪电是测试中最高的一张，但是相比于性能的提升幅度，还是完全可以接受的，能耗比甚至高于1080。

性能测试项目介绍：

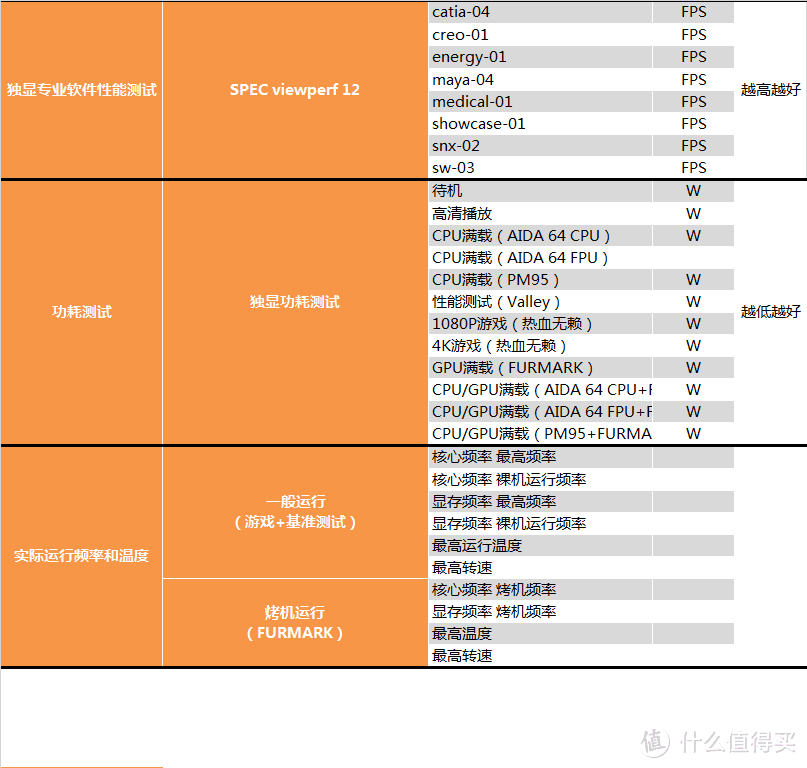

对于有兴趣进一步了解对比性能的童鞋，这边会提供详细的测试数据。测试大致会分为以下一些部分：GPU理论性能、GPU基准测试、游戏性能测试、专业软件测试、功耗测试。这篇文章的数据量比较暴力，如果觉得晕，就慢慢看吧，要知道真相总是要付出点代价的。如果觉得无所谓，被坑的时候别抱怨就行。

显卡性能测试与分析：
GPU理论性能测试，是用AIDA64的内置工具进行的。按照惯例A卡的理论性能会高于N卡。

3D基准测试，主要是跑一些基准测试软件，从测试结果来看1080TI闪电会比1070红龙高出近60%，与1080红龙相比则要高出近30%。

3D游戏测试，表格中将DX9~DX12不同世代的游戏进行了分类，这样会更加清晰一些。由于性能测试时间上有先后，所以测试项目上会有所不同。去年开始为了测试也买了不少游戏~

从游戏世代来看DX9和DX11中1080TI闪电的相比VEGA 56（1070）的优势都可以在60%左右，DX11表现相对略好。DX12中对比下面的显卡优势略有削减，主要是因为文明6 1080P测试下似乎遇到了帧数限制，提升幅度比较有限。

专业软件的性能测试简单看一下就好了，这个项目上一般来说A卡必会同级别的N卡更好一些。

最后上一个简单的性能测试小结。

显卡功耗测试：
从功耗测试来看，1080TI闪电为了挖掘性能，功耗牺牲还是比较大的，已经超过了VEGA 64水冷版。不过显然按照这个功耗也没必要用3*8PIN供电。

实际运行参数：
显卡的核心频率非常凶悍达到了1949，显存也超频至1390.5等效超过了11G。不过满载温度控制的还行，最高也就69度。不过风扇在从停止到启动会有一次明显的满载（所以一般运行的转速会接近2500转），客服说是为了自动清灰而设计，其实有点过。

历史测试对比：
这边对比一下我这段时间以来测试过的显卡，由于测试项目会因为测试时间点不同会有差异，所以结果仅仅只能供参考。从表中无疑可以看出1080TI无论是绝对性能还是能耗比都很出色。

简单总结：
关于显卡的性能：
微星的1080TI闪电在性能上是相当给力的，吊打其他核心的显卡。

关于显卡的功耗：
其实就能耗比上来说，1080TI倒是没有一般旗舰显卡能耗比爆炸的问题，功耗控制的不错。

关于显卡的做工：
整体的用料来说1080TI闪电都是用到了行业内比较好的方案，没有明显的槽点。

关于显卡的散热：
显卡温度总体控制的比较好，不过散热器本体确实是太大了，装机会不大方便。

总体来说，微星的这款1080TI是合格的旗舰产品，各方面的用料和方案都是行业内可以找到几乎是最好的。只是相对于一款旗舰产品来说，只是才用到好的方案，加大了散热器尺寸是不是就足够撑起旗舰的招牌，我觉得这还是要微星去仔细思考的问题。至少以这款显卡而言，因为散热器尺寸和供电接口的关系，要组SLI是相当麻烦的，所以还是希望微星能够在不惜工本堆料之余，对于显卡到底要怎么做有更多的思考。
