可装旗舰配置的垂直水冷吃鸡小钢炮—T12装机
97年开始接触电脑,犹记得当年intel amdCyrix 在统一平台相互插来插去的回忆;由amd K6II +intel i740到借用朋友奔腾2+TNT2 玩quake 3 那种画质效果的数量级提升的爽快;铜矿赛扬566直接外频66Mhz拉到133Mhz,瞬间超频100%的酣畅。。。。。。。。。。。
现在看来 老了 没啥好配置可弄,关键是玩游戏的兴趣还是10多年前的魔兽3;
公司同事说起吃鸡不知道多好玩,问我怎么买显卡,用1050ti说不行,此缘由想起也要跟上时代,就开始升级;结果升级后下了吃鸡打了一把,现在在没玩过,,,,
一直是amd的用户,主要是性价比计算 ,锐龙出来也是个契机,所以升级清单如下:
cpu amd 锐龙 1700
主板 msi b350 pro AC
内存 芝奇 ddr2400 8G*2
显卡 七彩虹 1060 5g
电源 全汉 sfx 450
冷却 乔思伯 120水冷ssd hp m2 256g
其他存储 老机器遗留
机箱 自制 T12
机箱特点:
机箱可立放,可卧放,尾部可以挨着墙壁摆放
立放机箱投影面积129X216mm,比流行的A4-SFX机箱占地面积还要小,方面桌面摆放
垂直结构,尾部只有电源接口和线束出口各一个,避免普通结构机箱尾巴一大堆凌乱线材
主板位置可横向移动位置,以适配超厚显卡,增加硬件兼容灵活性
前面板预留了 wifi蓝牙天线信号窗口,可以diy天线粘贴在背后,实现天线内置
机箱360°拆卸,可以从任何角度调整安装自己的硬件

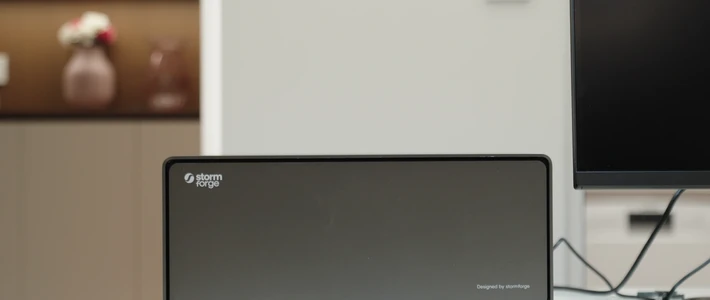

先来几张概念展示图
硬件组合照
左右两侧有4枚螺丝,卸掉,尾板往后拉,就可以拆除尾板;尾板拆掉后可以看见侧板4个固定螺丝,一并卸掉
安装2个2.5寸硬盘,支持15mm厚;此位置要求显卡越肩高度不超出20mm
先穿好cpu8pin供电线,否则主板装好后就只能走主板上飞了
封好外壳,倒立过来,安装底座支架;支架上面黑色减震棉手工剪裁贴的 请忽略,不过使用效果不错
站起来了,挺拔!不过遗留2个没能装进去,wifi天线头子打了,硬盘线短了-_-
接下来,准备卧倒准备工作:拆卸底座支架,侧板粘贴4个橡胶脚垫
装机图贴到此位置 ,谢谢观看!
测试篇
来个甜甜圈,显卡82℃,凄惨红的散热不行,裸机测试81℃。。。。
测试完毕,可以正常使用;实际拷机感受,cpu冷排风扇 1100转左右,有轻微风声;单烤显卡,显卡风扇2000来转,还是有点响了;双烤都比较均衡;
总结
一直以来,电脑经典放置都是IO对着后面,但是整体深度就由显卡长度决定,这样用强一点的配置,机箱基本告别桌面摆放了,即便摆放也是把机箱正面转90°,这样很浪费桌面空间,因此设计了 这款T12机箱。
T12机箱基本满足了我现在所有的需求,设计是按照各旗舰硬件配置极限尺寸设计的,散热也全方位考虑了,基本带8700K+1080Ti是没有问题的;
此机箱也考虑了客厅应用场景,卧放基本可以和家庭音响、功放叠放一起,也不影响整体风格,同时从客厅应用特点,把水冷冷排拆除用风冷方案,可扩展2个3.5寸仓库盘位置,同时还有多个2.5寸硬盘位置补充存储空间;而且前面板有个小窗口,不仅可以粘贴wifi天线,还可以粘贴红外接收器,这样可以实现遥控电脑,加上独立强劲的显卡,打造客厅应用VR娱乐中心。
