神板到满血神板：微星MAG B850M MORTAR MAX WIFI迫击炮主板评测

一、前言

在DIY装机的江湖里，能够延续数代依然火爆的主板型号并不多，而微星“迫击炮”（MORTAR）绝对算得上是其中的金字招牌。虽然现在的AMD的B系列主板已经从一代一款进化到一代两款，但其产品力表现始终是顶级那一档的，毕竟“遇事不决迫击炮”，可不仅仅只是说说。

相比前代，这次的“MAX”后缀显然被赋予了更重的期望。它不仅将供电规格推向了更高端的14（80A）+2+1，更是在MATX的基础上，破天荒地塞进了4个M.2插槽，堪称“空间魔术大师”。最关键的是，这4个M2插槽和PCIe 5.0插槽完全无冲突，随便用。

除此之外，微星B850M迫击炮MAX主板还搭载了OC ENGINE外频时钟发生器，可以辅助稳定CPU外频的同时，也提供了单独调整CPU外频的选项，为超频爱好者提供了更大的发挥空间。另外更大的BIOS ROM容量空间，也让主板的BIOS界面更漂亮，操作、设置更直观，还为未来的功能升级、更新，留出了更多的可能。

二、微星MAG B850M MORTAR MAX WIFI迫击炮主板 开箱

▼主板的包装盒和之前完全一样，仅仅在主板型号方面多了一个“MAX”。

▼包装背面，详细介绍了主板的一些参数，包括供电、拓展之类的，底部是详细的主板接口信息。

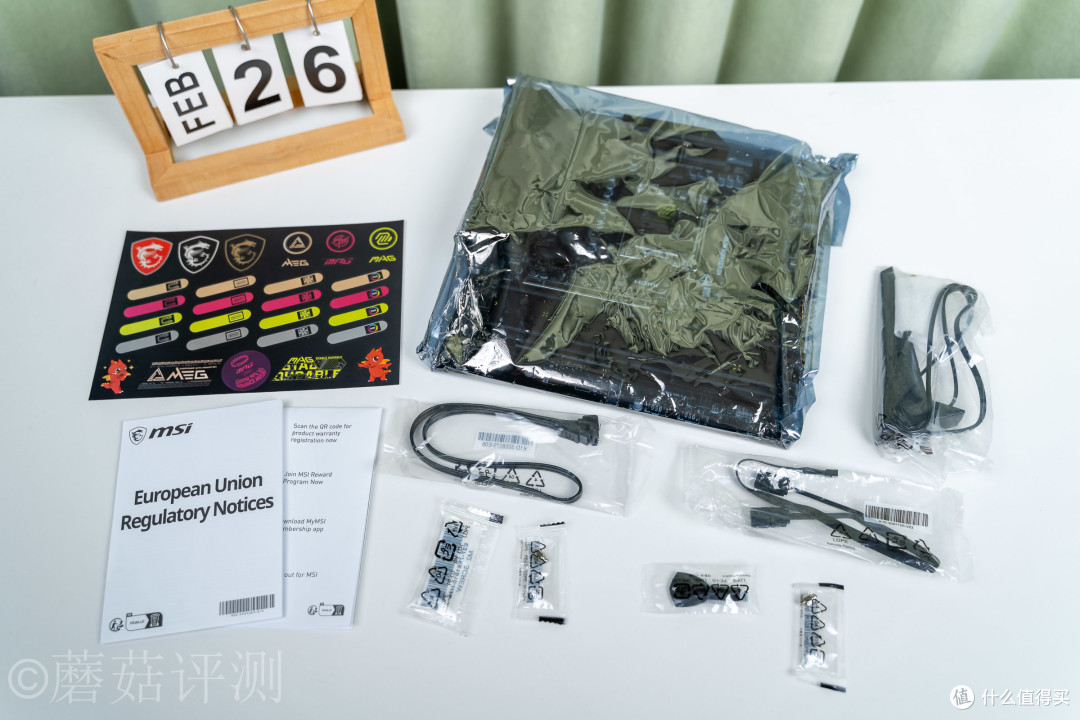

▼包装内，除了主板和说明文件之外，还附赠了直插式WiFi天线、SATA数据线、EZ Conn转接线和M2插槽固定螺丝工具之类的。

三、微星MAG B850M MORTAR MAX WIFI迫击炮主板 外观

▼主板的整体颜值很漂亮，整体采用黑色配色，正面覆盖有大量的金属件。

▼主板供电电路覆盖有大体积的金属散热片，左侧金属散热片的表面还有漂亮的金属装饰件，上面有经典的MAG的LOGO。

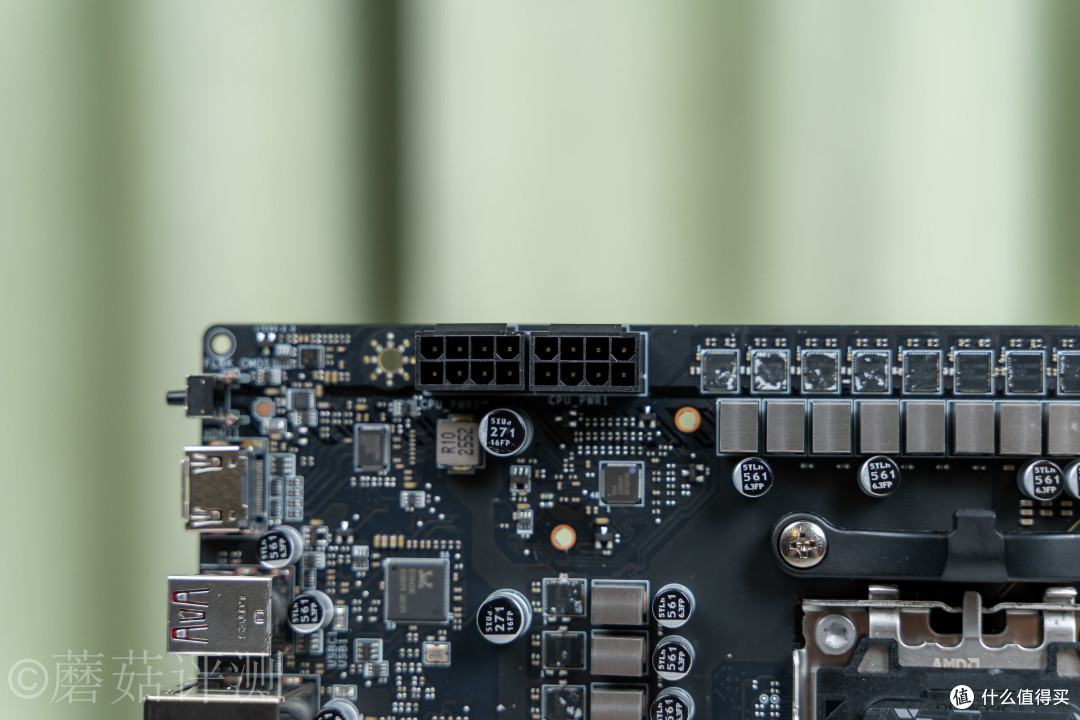

▼主板左上角的CPU辅助供电插口，双8Pin设计。

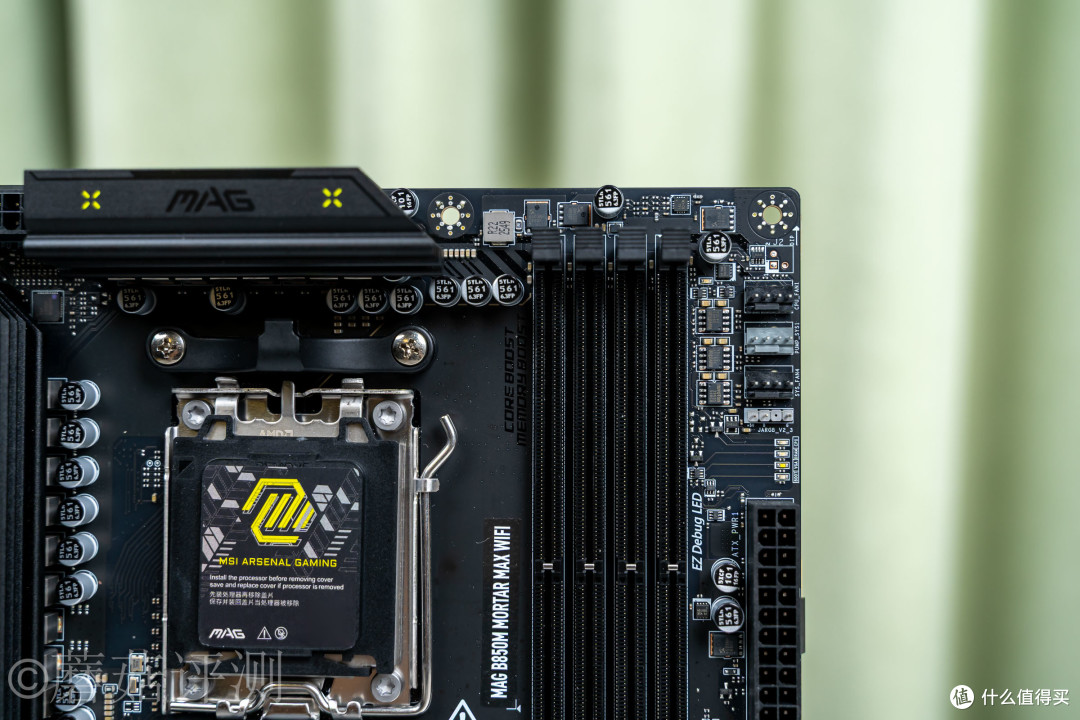

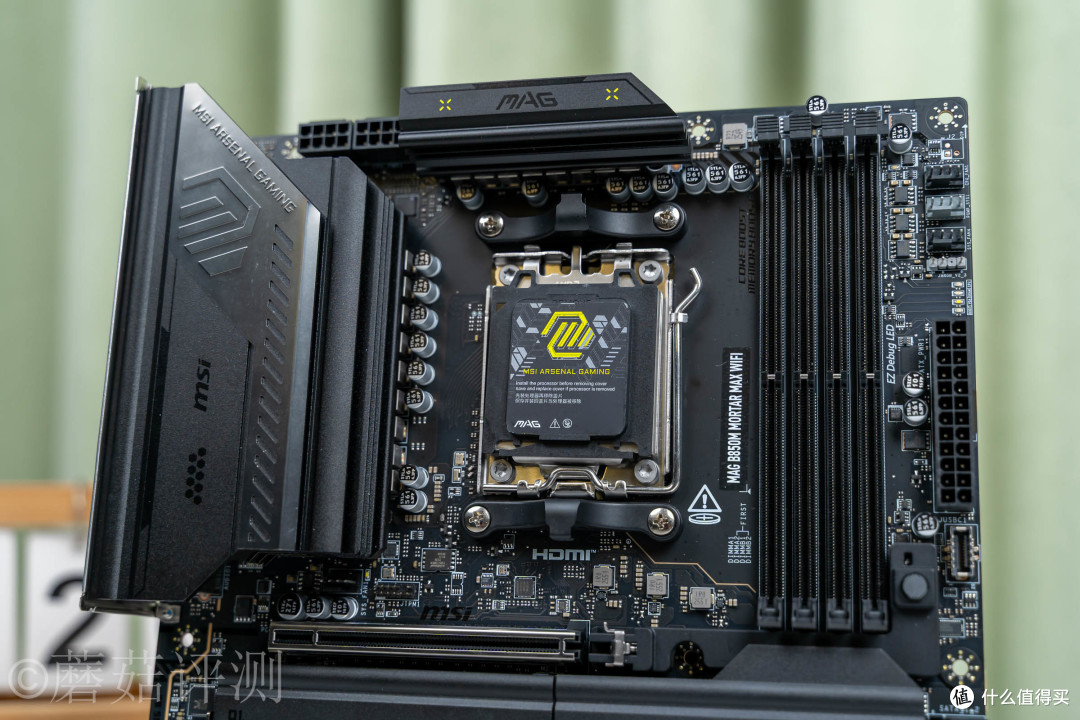

▼主板中间是熟悉的AMD的AM5插座，周围供电元件密密麻麻的，电容电感一大堆。

▼主板右上角，3个4Pin的风扇供电插座，1个5V三针ARGB灯效插座，以及4颗贴片式LED组成的DeBug指示灯。

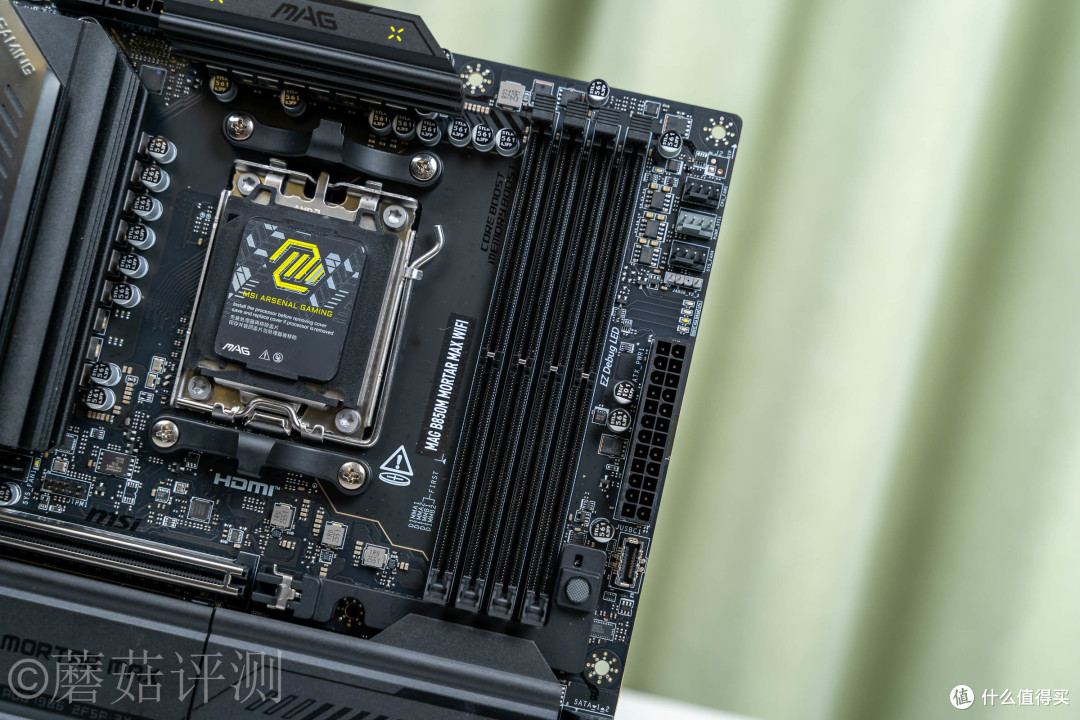

▼内存插槽方面，这块主板标配4槽，支持DDR5内存，频率可以去到8400+MT/s。

▼主板的主PCIe插槽，最大支持PCIe 5.0 x 16，插槽外面有金属件包裹，可以提高稳定性和寿命表现。

▼显卡的主PCIe插槽的卡扣采用显卡快拆设计，通过特殊的机械结构设计，把卡扣的开关移动到主板的右侧，转换成档位开关的形式，有开、关两档，日常插拔显卡更加方便。

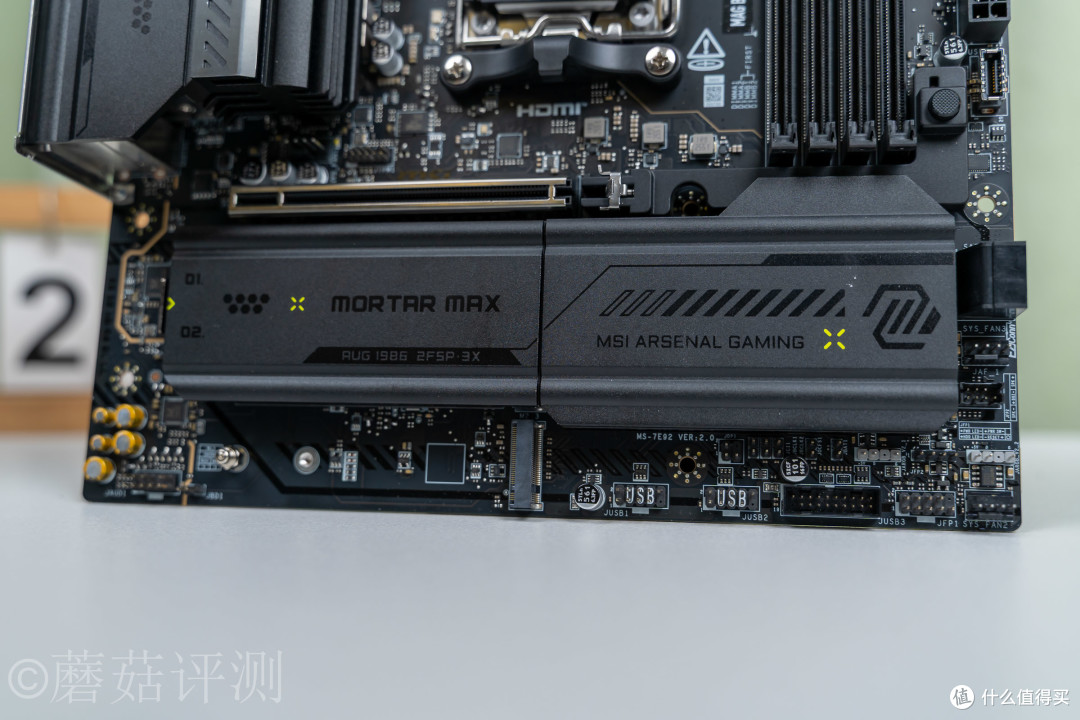

▼主板底部，覆盖有大面积的金属散热片，左侧负责给M2固态硬盘散热，右侧负责给主板南桥芯片散热。金属散热片表面处理和涂装很精致，视觉观感很漂亮。

▼M2固态硬盘的金属散热片采用第二代免工具快拆设计，左侧按一下就能轻松取下。底部是两个M2插槽，最大支持PCIe 5.0 x 4，且采用双面散热设计，保证PCIe 5.0的固态硬盘可以稳定运行。底部还有一个M2插槽，最大支持PCIe 4.0 x 4。

▼主板底部各种接口，从左到右依次是音频插座、USB 2.0插座2个、机箱前置USB 3.2 Type-A插座、机箱跳线插座和4Pin的风扇供电插座。

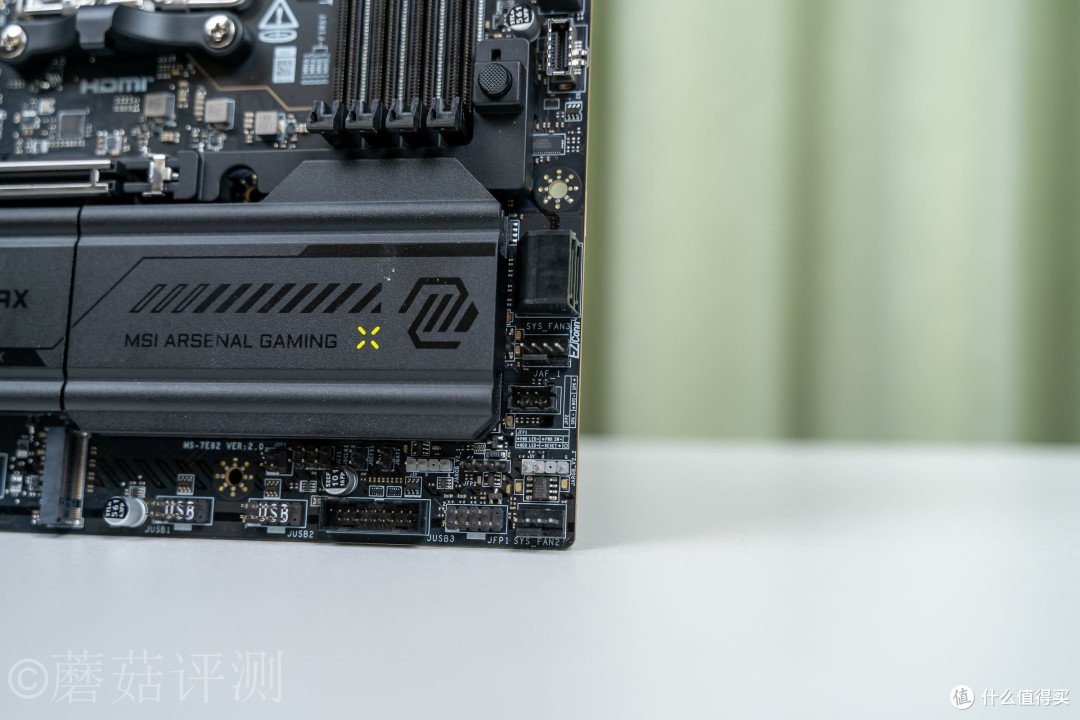

▼主板的右下角，从上到下依次是机箱前置USB3.2 Type-C插座、SATA 3.0接口2个、4Pin的风扇供电插座1个、EZ Conn插座1个、5V三针ARGB灯效插座2个和各种跳线插座。

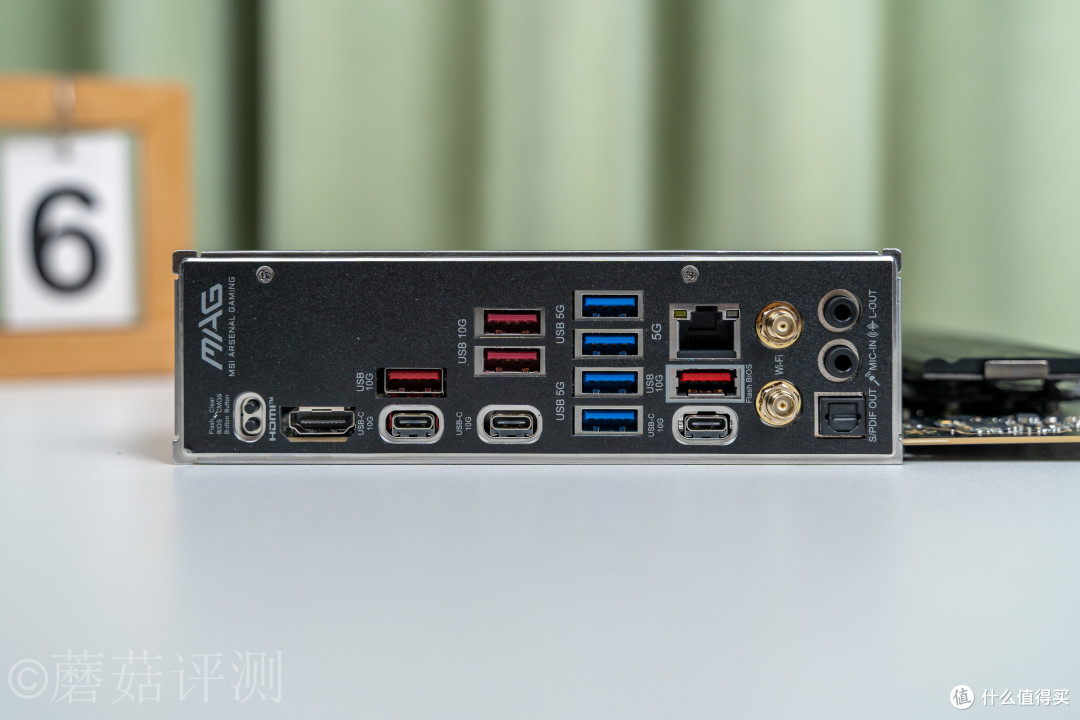

▼主板后部IO接口部分，采用一体式挡板，颜值漂亮、装机方便。接口方面，从左到右依次是BIOS刷写按键、BIOS清除按键、HDMI视频输出接口、USB 3.2 Gen2 Type-A接口4个（红色）、USB-C 10G接口3个、USB 3.2 Gen1 Type-A接口4个、5G的Lan口、WiFi 7天线插座和音频接口3个。

▼主板背面，螺丝固定接口部分有特殊的涂装，除此之外还有一些接口和元件。

▼主板背面靠下的位置，还有一个M2插槽，最大支持PCIe 4.0 x 4。

四、微星MAG B850M MORTAR MAX WIFI迫击炮主板 拆解

▼主板正面覆盖的金属件数量还是很多的，这里全部取下。

▼取下各种金属覆盖件之后，主板正面的各种接口、元件数量也很多，看着密密麻麻的。

▼主板供电电路部分，看着很豪华，左侧有9路供电，上侧有8路供电，共9+8=17路供电。对于一块B系列主板来说，这个供电规格非常可以。

▼供电电路的左上角，双8Pin的CPU辅助供电插座，插座采用实心针脚，过流能力强。

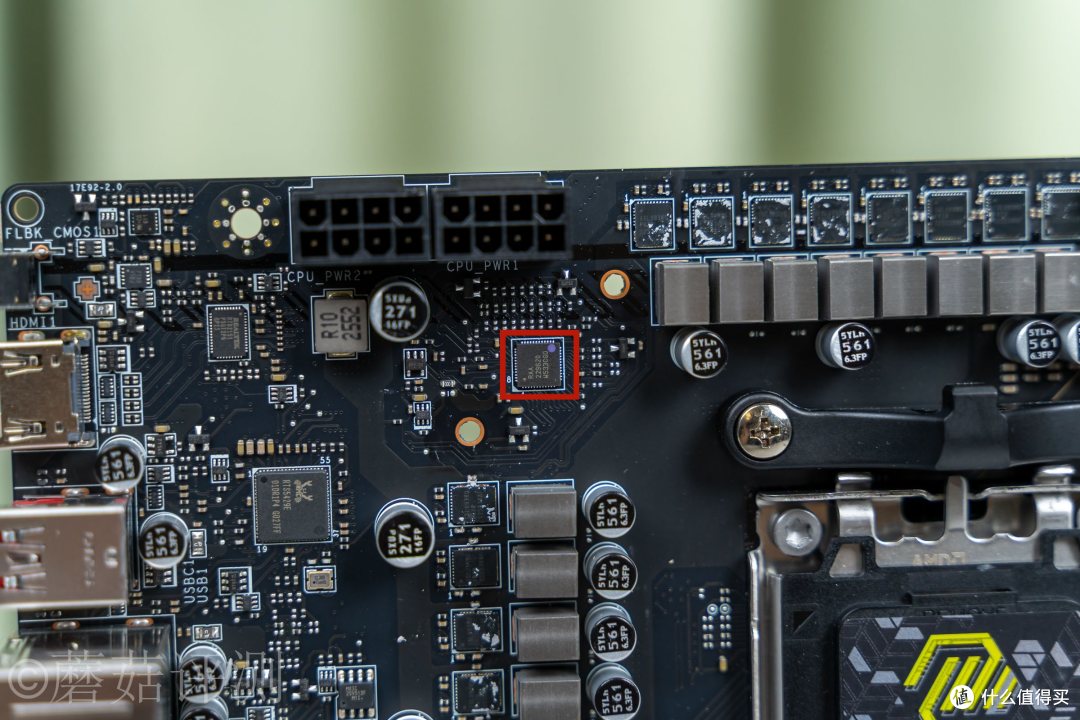

▼供电电路的左上角有一颗芯片丝印RAA229620，瑞萨电子出品的第二代多相数字PWM主控芯片，最大支持X+Y=12的双路PWM控制信号输出。

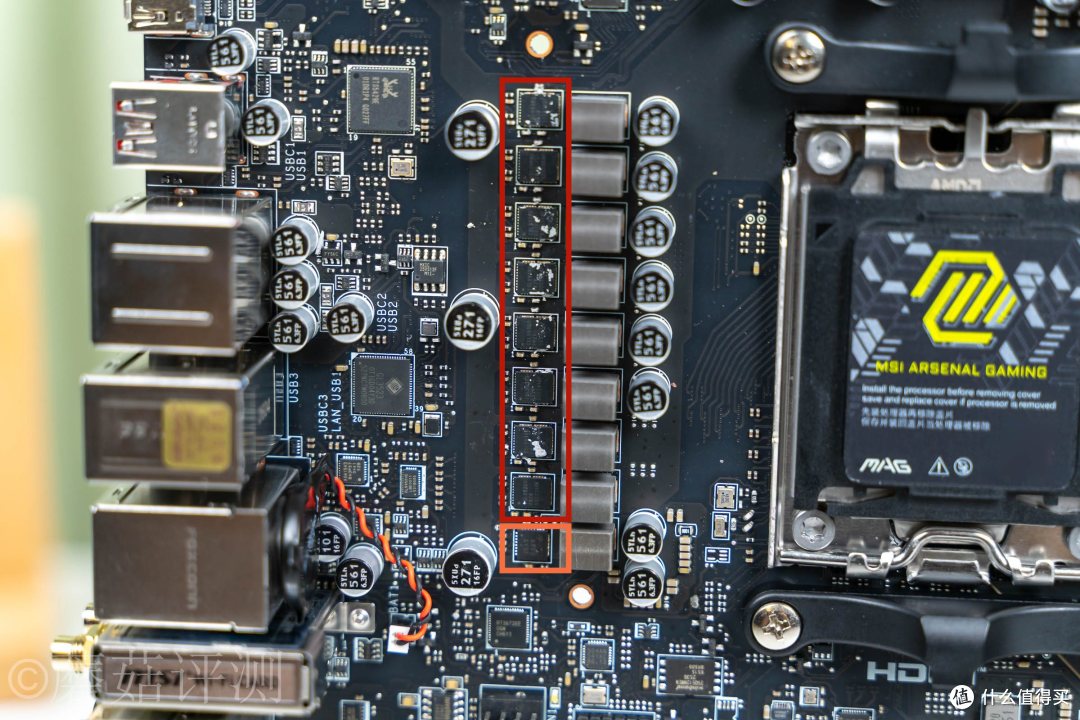

▼供电电路左侧共有9路供电，上侧8路为清一色的SPS，丝印ISL99380，同样是瑞萨电子出品，最大稳定输出电流在80A，负责处理器的Vcore供电。

▼最下面1路为MISC供电，一颗丝印RT3672EE的PWM控制器，红框，搭配1颗DrMos，黄框。

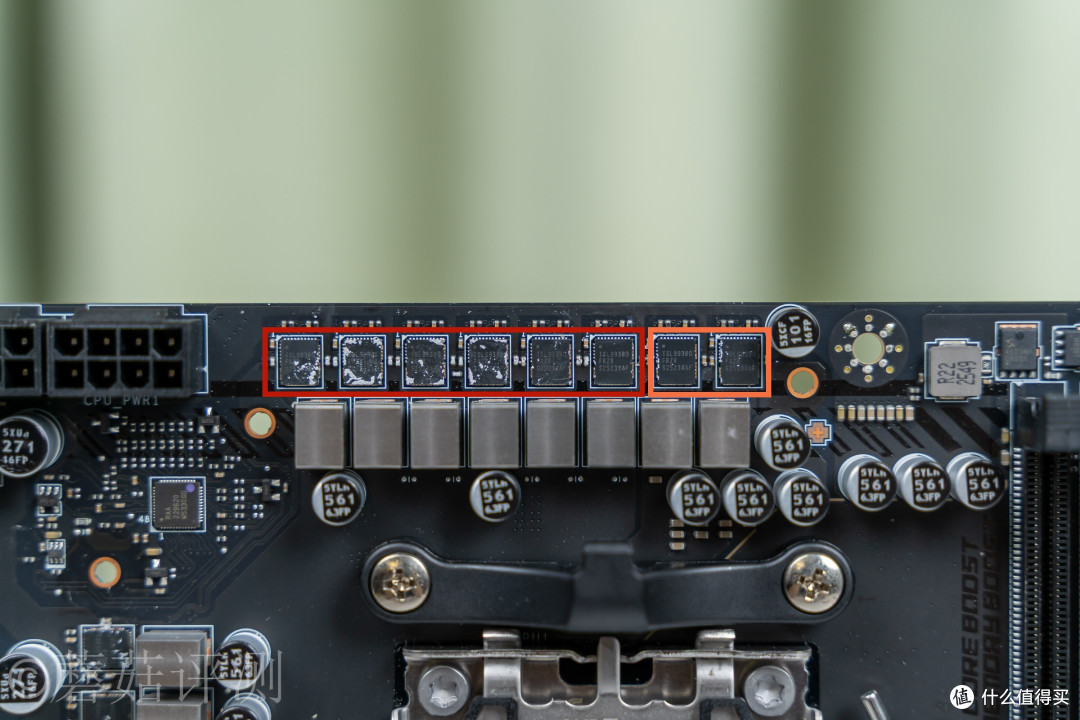

▼供电电路上部共8路供电，清一色的SPS，丝印ISL99380，最大稳定输出电流在80A。左侧的6颗负责处理器的Vcore供电，右侧的2颗负责处理器的SOC供电。整体的供电规格就是14（80A）+2+1，PWM主控芯片输出7+1双路PWM控制型号。

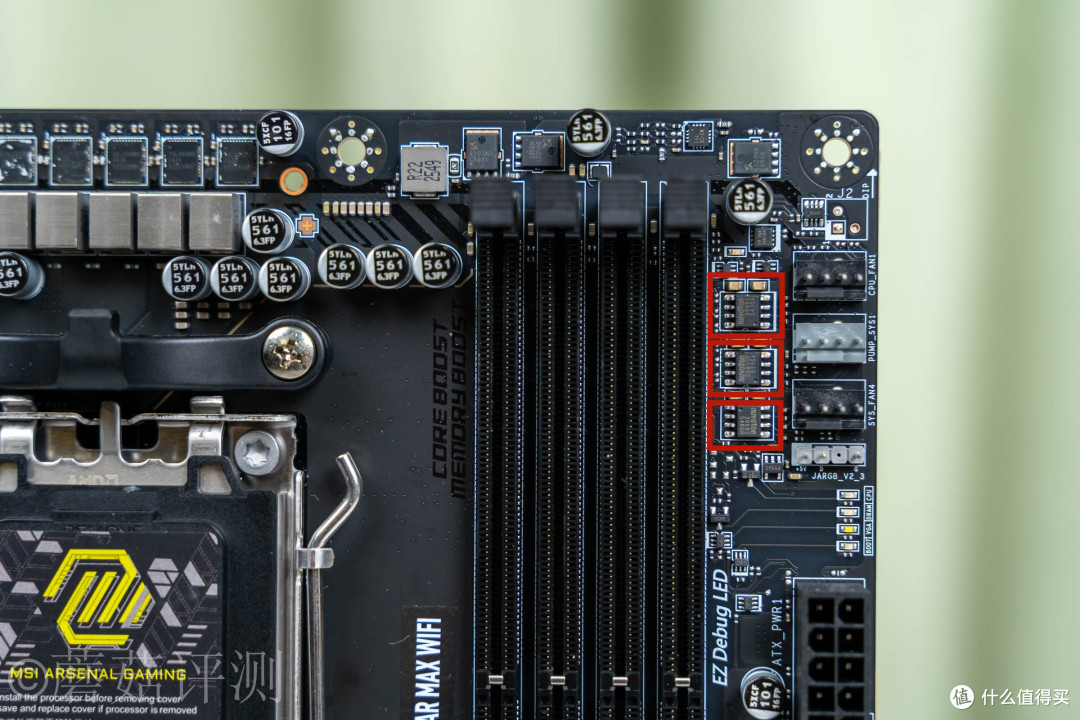

▼主板右上角的4Pin的风扇供电接口，每个接口均有独立的驱动IC，带负载能力强，支持主板控制。

▼主板IO接口的后面，各种芯片众多，红框芯片丝印RTD2151，瑞昱半导体出品，视频信号处理芯片，给主板后部的HDMI视频输出接口提供支持；黄框芯片丝印RTS5429E，瑞昱半导体出品，大概率是一颗USB 3.2 Gen2的HUB芯片，给主板后部的USB 3.2 Gen2 Type-A（红色）接口提供支持；黄框芯片丝印GL3523，创惟科技出品，USB 3.1 Gen1 HUB芯片，给主板后部的USB 3.1 Gen1 Type-A接口（蓝色）提供支持；绿框芯片丝印ASM1543，祥硕科技出品，给主板后部的USB-C接口提供支持；蓝框芯片丝印GL9950VE，创惟科技出品，双端口USB 3.2 10Gbps线性重驱动器，给USB-C 10Gbps接口提供支持。

▼处理器底部，红框芯片大概率是一颗负责无U刷写BIOS功能的芯片；橙框芯片为BIOS存储芯片，容量64MB；黄框芯片丝印RC26008，瑞萨电子出品，可编程时钟发生器，负责给处理器提供一个稳定的外频基准时钟信号，还可以提供外频超频功能。

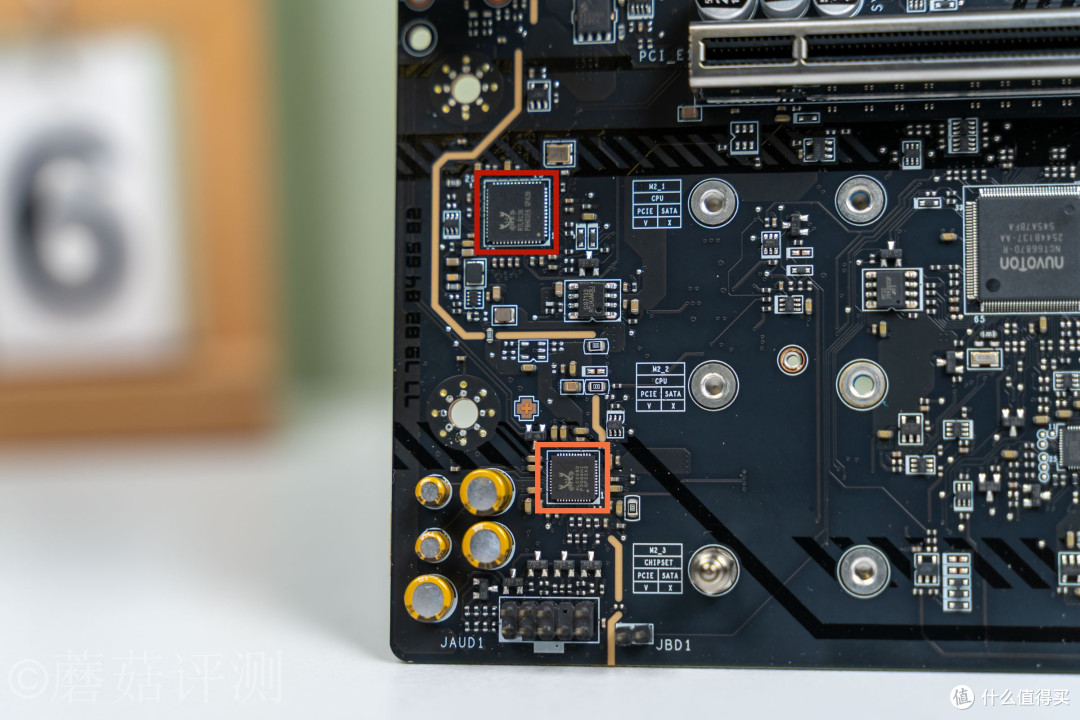

▼主板的左下角，红框芯片丝印RTL8126，瑞昱半导体出品，5Gbps的以太网控制器芯片；橙框芯片为声卡芯片，瑞昱半导体出品，丝印ALC4080，旗舰级的声卡芯片，旁边金色的为专业音频电容。

▼主板底部有颗硕大的芯片，红框部分，丝印NCT6687D，新唐科技出品，负责硬件监控，检测主板上的温度、电压、风扇转速等信息；黄框芯片丝印NUC1262Y，新唐科技出品，32位的ARM架构的微控制器，负责给主板的灯效提供支持。

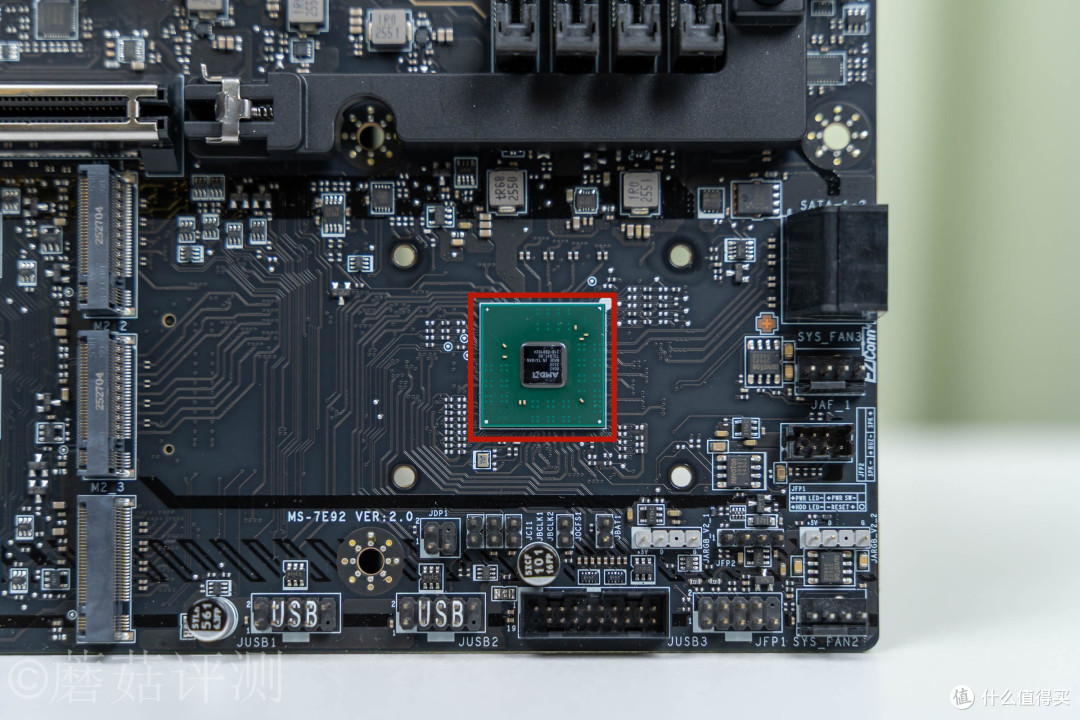

▼主板右下角是南桥芯片，长得像一个小处理器一样，上部是一些供电电路。

▼右上角还有一颗GL9950VE，创惟科技出品，双端口USB 3.2 10Gbps线性重驱动器，给旁边的机箱前置USB Tpye-C 10Gbps接口提供支持。

▼无线网卡是联发科的MT7925，支持WiFi 7和蓝牙5.4。

五、微星MAG B850M MORTAR MAX WIFI迫击炮主板 装机

▼蘑菇这里准备了一颗9850X3D处理器，搭配这块主板正适合。

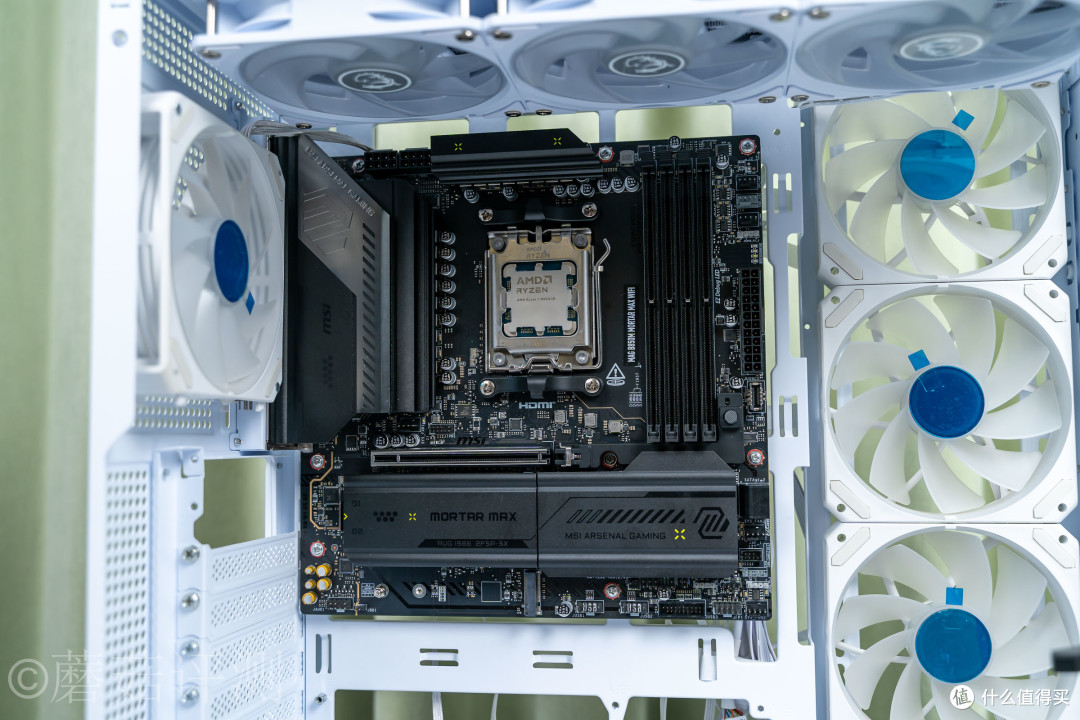

▼机箱是微星的MAG PANO 131L PZ WHITE白龙，机箱是ATX规格的，MATX规格的微星B850M迫击炮MAX主板装进去也很轻松，处理器是9850X3D，这里顺手装到主板上。

▼水冷用的是微星的MPG CORELIQUID P22 360 WHITE，这款水冷的颜值很漂亮，水冷头上标配一块2.1英寸的屏幕，可以显示硬件参数、图片、动图等，可玩性和功能性表现均非常不错。

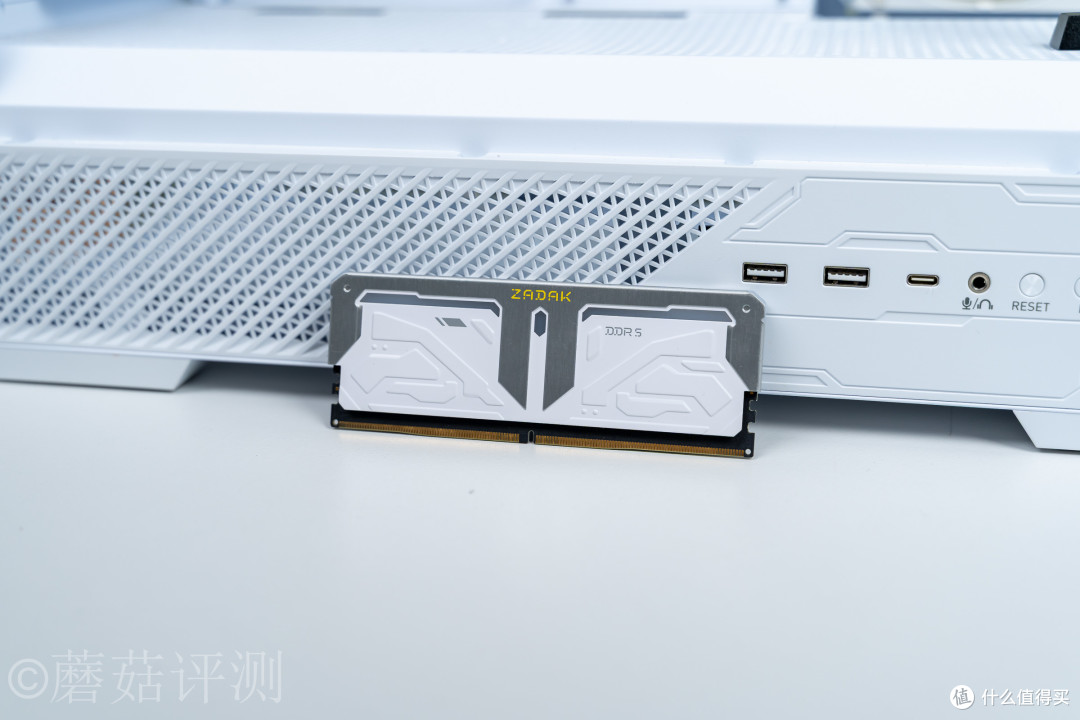

▼内存用的是宇瞻的ZADAK的SPARK内存，16*2 6000MHz，这套内存的颜值很漂亮，内存金属马甲采用两种不同的表面处理，侧面是白色烤漆，顶部是银色拉丝。

▼内存轻松安装到主板上，双通道内存，这里首选2、4插槽。

▼内存的RGB灯带顶部是一整条，乳白色的，柔光效果不错。侧面采用多段式设计，和内存的金属马甲互相配合。

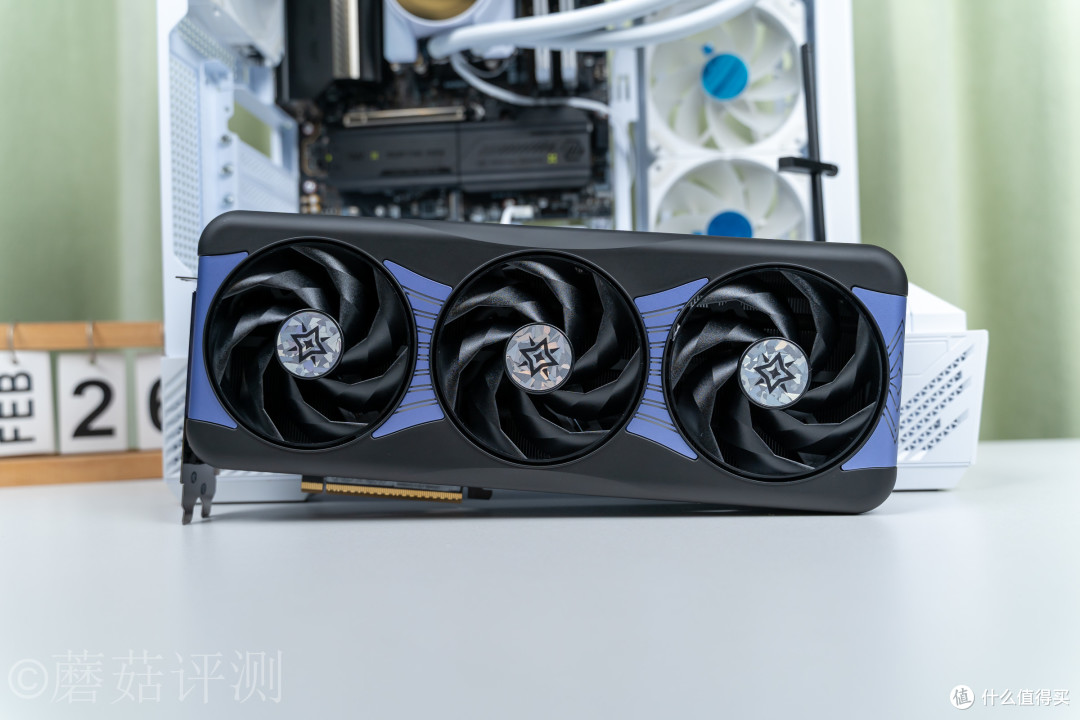

▼亮机卡是影驰的RTX 5080星曜NOX OC，显卡的灯效和很不错，侧面和正面均有，支持ARGB灯效，支持主板同步。

▼显卡默认水平安装，并在显卡的尾部撑一个标配的显卡支架。

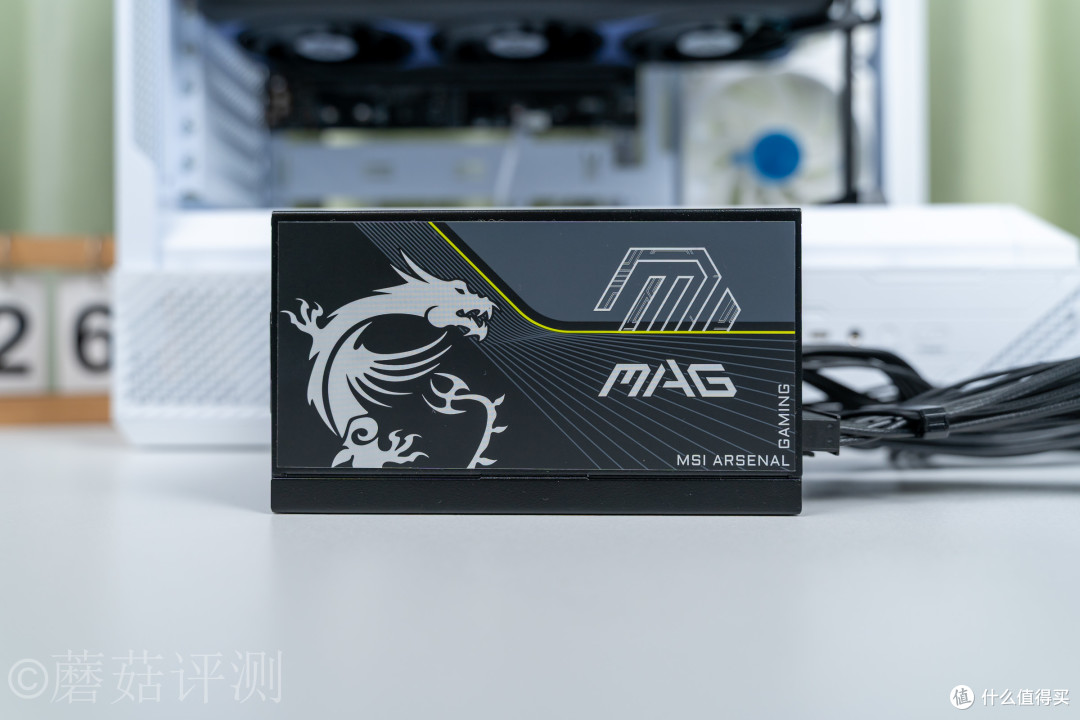

▼电源用的是微星的MAG A1200PLS PCIE5战斧导弹，这款电源的颜值很漂亮，电源侧面是完整贴纸，有微星经典的龙标LOGO和MAG的系列LOGO。

▼电源轻松固定，顺手把各个部分的供电接口插好。

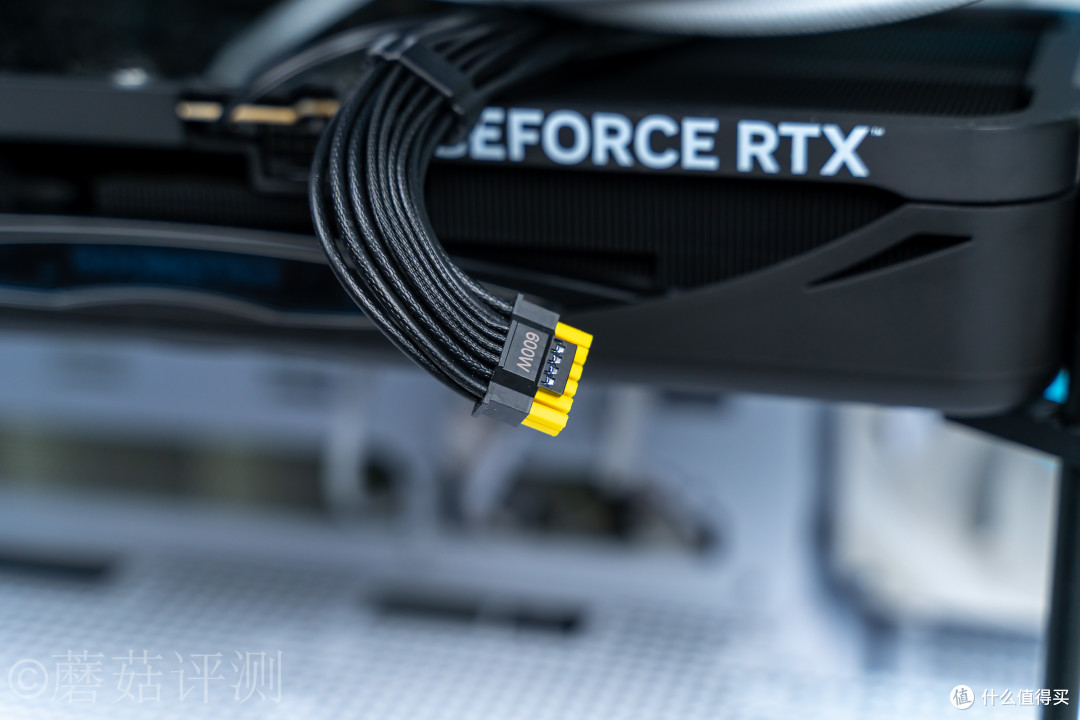

▼其中显卡的PCIe 5.1辅助供电接口的插头采用异色设计，辅助判断插头是否安装到位，非常直观。另外，这款电源标配了显卡过载保护功能，可以实时监测PCIe 5.1接口的电流，任两根Pin的平均电流相差超过5.5A、任一pin的电流峰值达到12A以上，持续20秒钟，电源就会自动报警，3分钟后自动重启，有效保护整机硬件的安全。

▼插电，开机，一次点亮，整机的颜值还是很漂亮的。

▼微星B850M迫击炮MAX主板的左侧供电散热件表面的金属件颜值很漂亮，机箱内部的ARGB灯效照上面，还会有一些光影效果。

▼主板底部的M2插槽，面对近3槽的显卡，可以轻松无拆显卡拆装，还是很不错的。

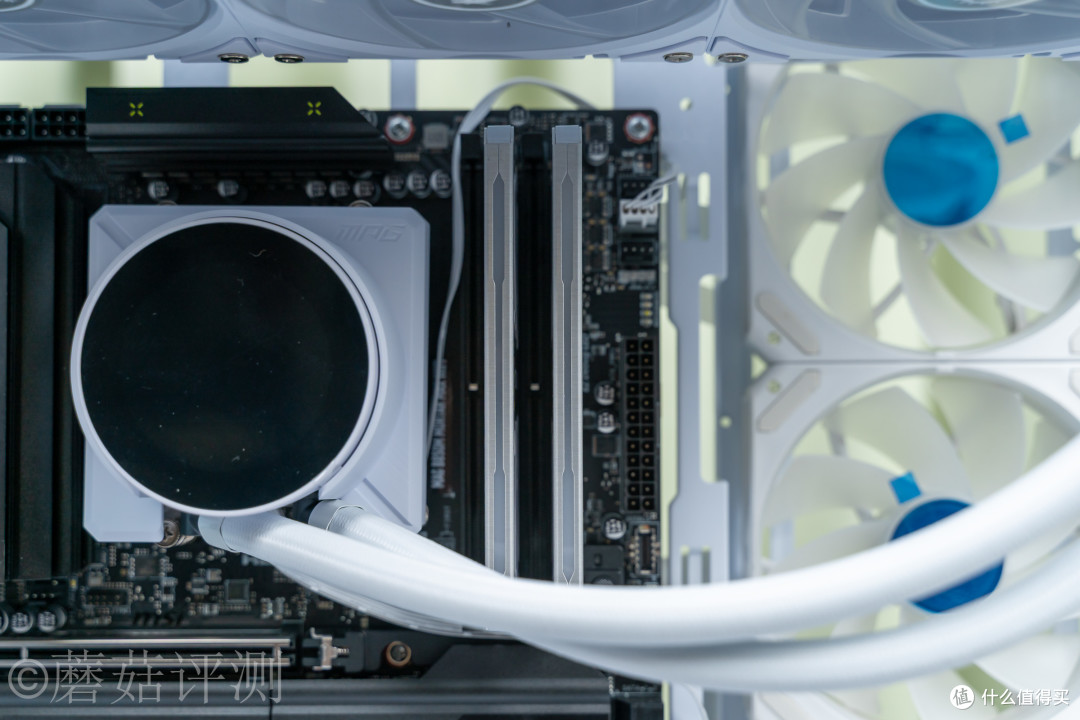

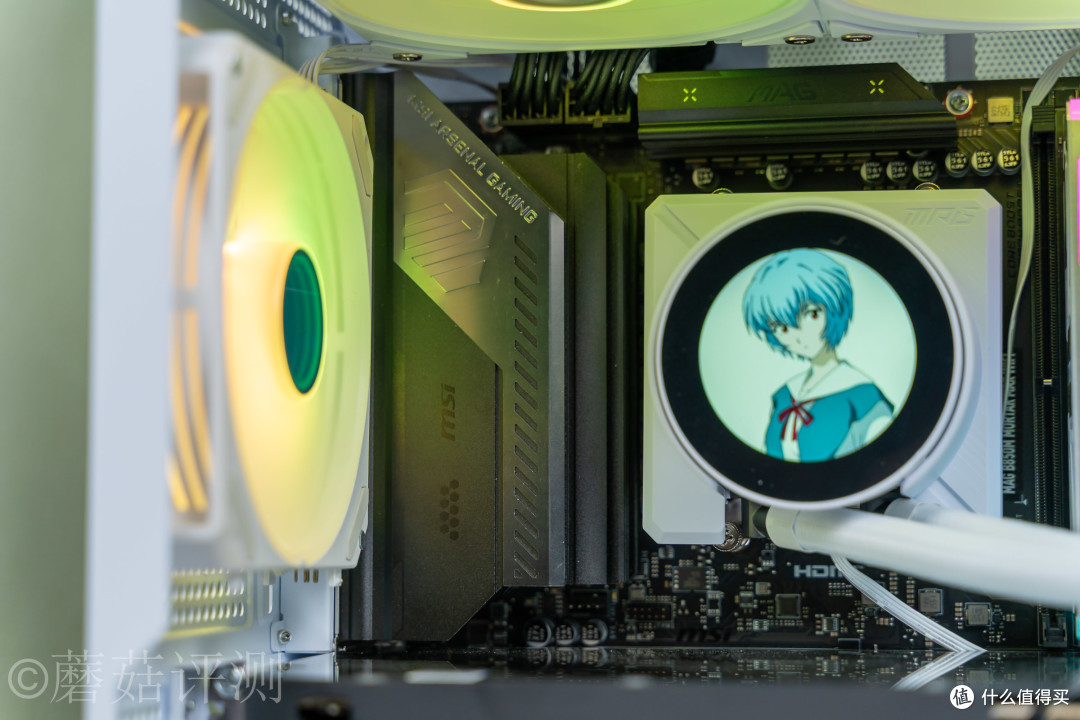

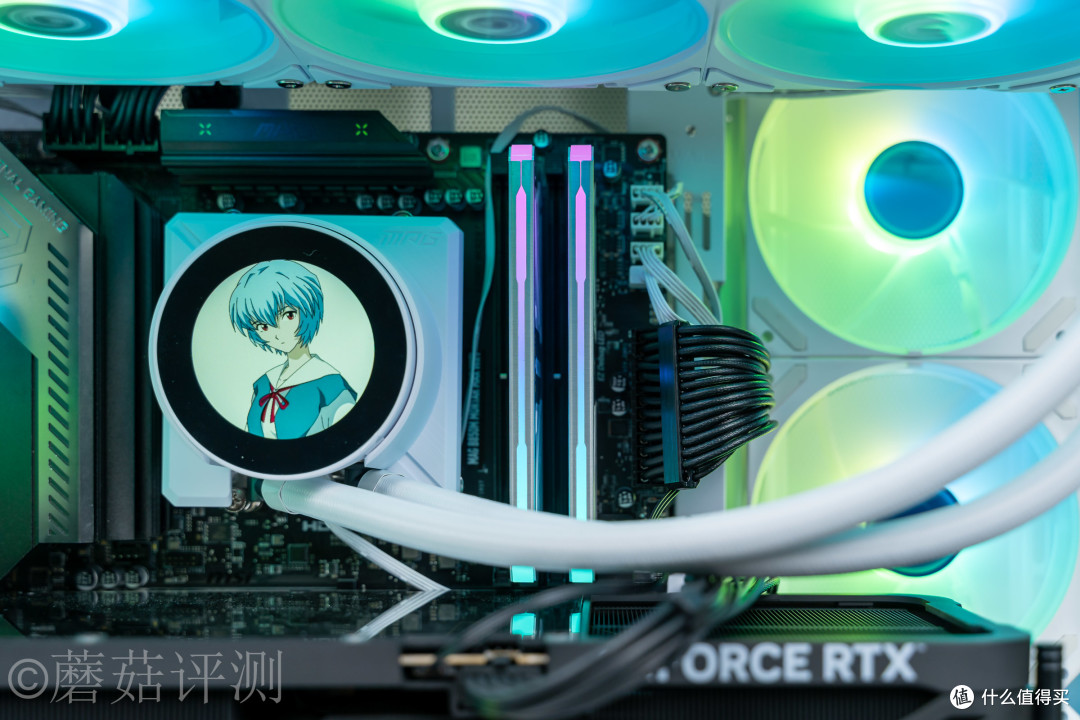

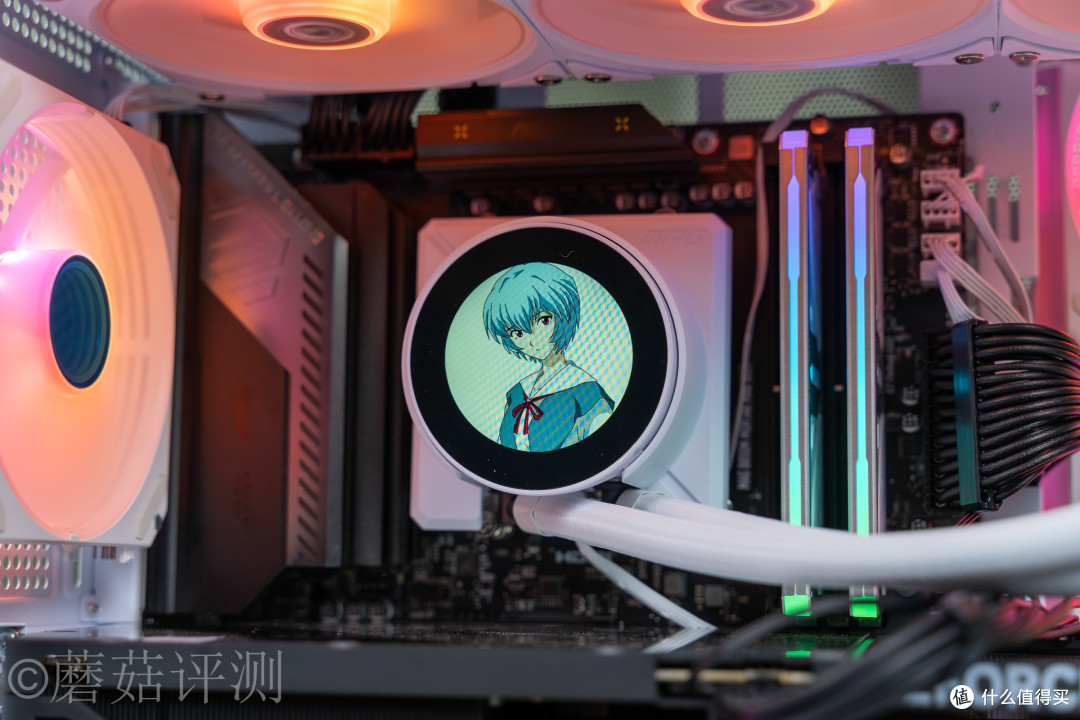

▼微星MPG CORELIQUID P22 360 WHITE这款水冷，水冷头顶部标配一块2.1英寸的屏幕，显示效果不错，支持自定义。水冷头周围标配磁吸式的遮盖板，可以把水冷头的扣具完美盖住，让整体的视觉观感更好看。

▼水冷的冷排风扇是微星的环刃7，采用混合叶片设计，可以提供出色的集中气流的效果并降低噪音。另外，扇叶是乳白色、白透明的，柔光效果不错，支持ARGB灯效，支持主板同步。

▼宇瞻这套内存，支持微星的灯效软件控制。内存条灯带是乳白色的，柔光效果不错，颜色过渡均匀。

▼内存条侧面是多段式的RGB灯带，巧妙的和内存的金属马甲融合到一起，很有设计感。

▼影驰这张RTX 5080星曜NOX OC显卡，侧面和正面均有RGB灯效，支持ARGB，支持主板同步，可以和机箱内部的其他硬件互相呼应。

▼机箱是微星的MAG PANO 131L PZ WHITE白龙，这款机箱采用海景房设计，侧面和前侧均有大面积的侧透玻璃，可以很好的展示机箱内部硬件。

▼机箱前侧面还有机箱风扇位，可以安装反叶风扇进风，给机箱内部提供充足的进风。

▼机箱的IO面板在机箱侧面的底部，方面机箱放在桌面情况下使用。

六、微星MAG B850M MORTAR MAX WIFI迫击炮主板 测试

▼整机配置一览，处理器是9850X3D，主板是微星的B850M迫击炮MAX，显卡是影驰的RTX 5080星曜NOX OC，整机配置属于准旗舰一档的。

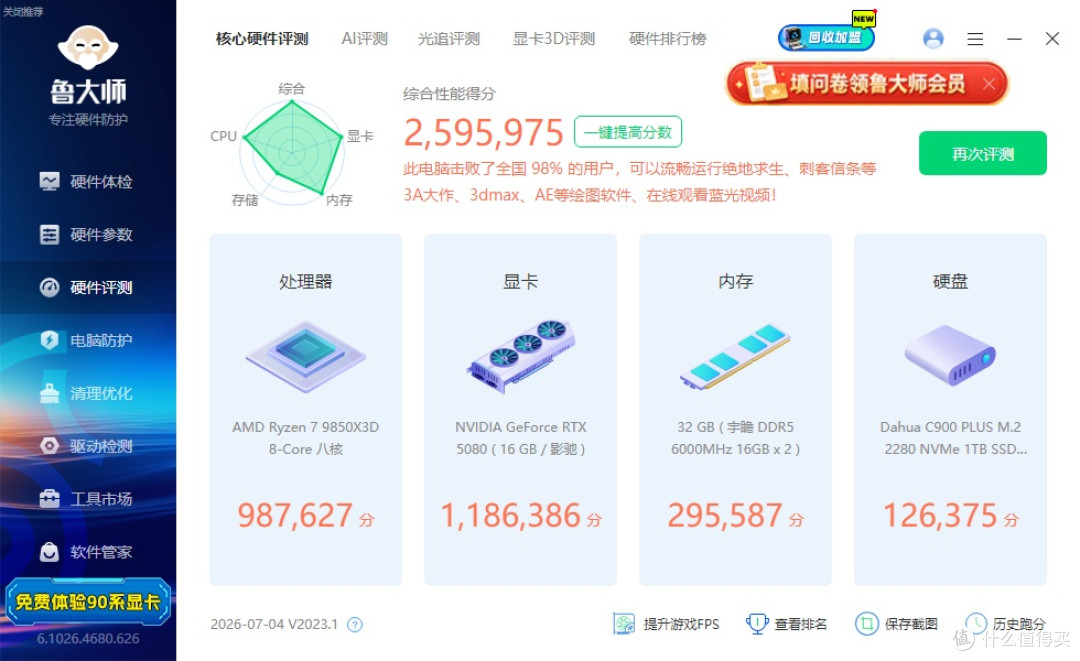

▼简单跑个整机测试，整机得分259.5W，其中处理器单独得分98.7W，显卡单独得分118.6W，分数都很不错。

▼简单看下9850X3D的硬件参数，其拥有8个核心、16个线程，三级缓存96MB，表现不错。

▼简单跑个CPU-Z的性能测试，单核得分838.7，多核得分8757.1，整体表现还可以。

▼跑个CineBench 2026，单核得分765、单线程得分561、多线程得分5526，整体性能表现不错。

▼跑个3Dmark的CPU测试，1线程得分1258、8线程得分8595、最大线程得分10313，物理核心性能表现不错，超线程感觉比较普通。

▼内存默认打开EXPO，频率稳定在6000MHz，时序40-40-40-96。简单跑个内存的读写测试，内存读取速度58276MB/s、写入速度78628MB/s、复制速度54102MB/s，延迟83.3ns。

▼进入主板的BIOS，打开Latency Killer和High-Efficiency Mode，然后Memory Timing Preset的模式选择Balance，设置这两个选项可以无脑优化内存性能。

▼设置好之后，再跑一遍内存的读写测试，内存的读取速度在63077MB/s、写入速度90206MB/s、复制速度58394MB/s，延迟72.9ns。整体的性能提升非常明显，内存的读取、复制速度提升约5000MB/s，内存的写入速度提升12000MB/s，延迟下降10.4ns，延迟下降也十分明显。

▼日常待机情况，室温在30℃左右，处理器温度在47℃左右，主板供电传感器温度在37℃左右。

▼热成像仪看一下，主板的上侧供电散热片温度在38.4℃左右，整体表现不错。

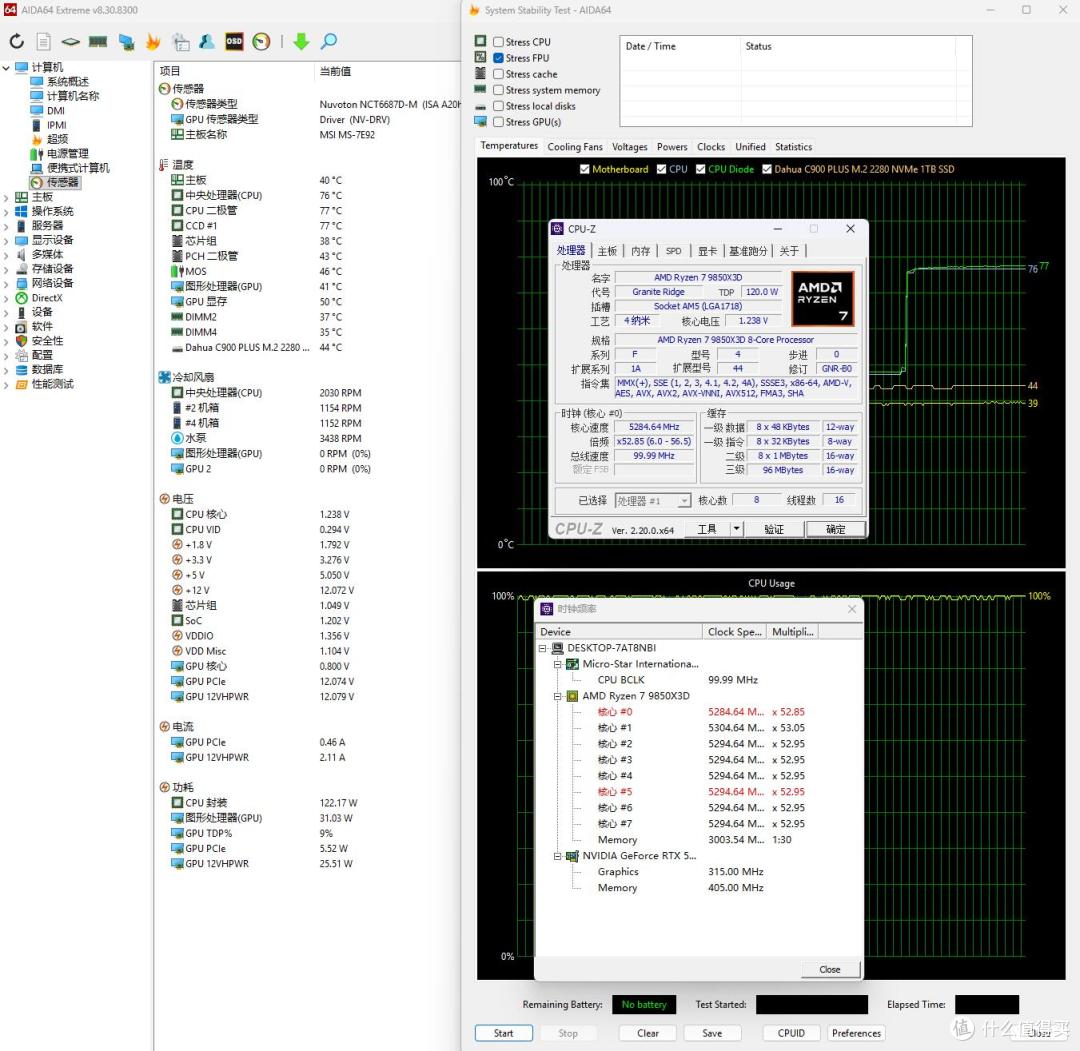

▼简单跑个CPU-Z的压力测试，处理器功耗在125W左右，全核心睿频5.3GHz，温度在76℃左右，供电传感器温度在46℃左右。

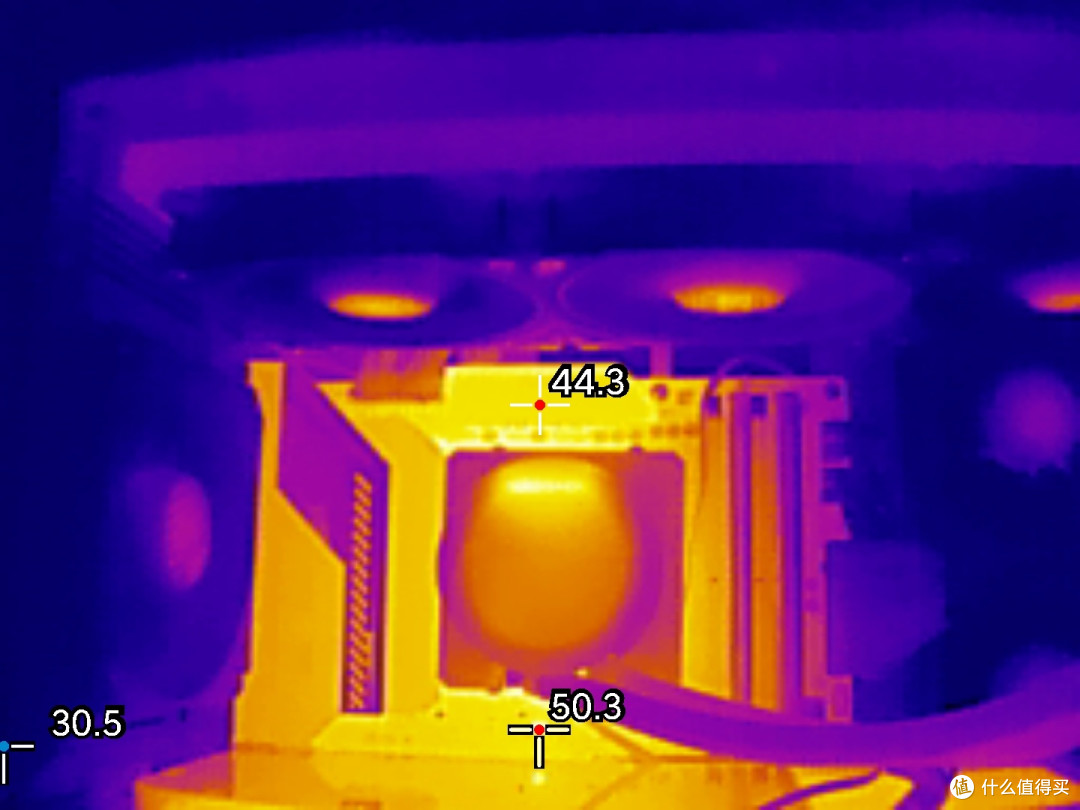

▼主板上侧供电散热片的表面温度在44.3℃左右，供电模组的整体最高温度在下部，也就在50.3℃，整体表现不错。

▼单烤FPU测试，处理器功耗在140W左右，全核心睿频4.6GHz左右，温度在86℃，主板供电传感器温度在53℃左右。

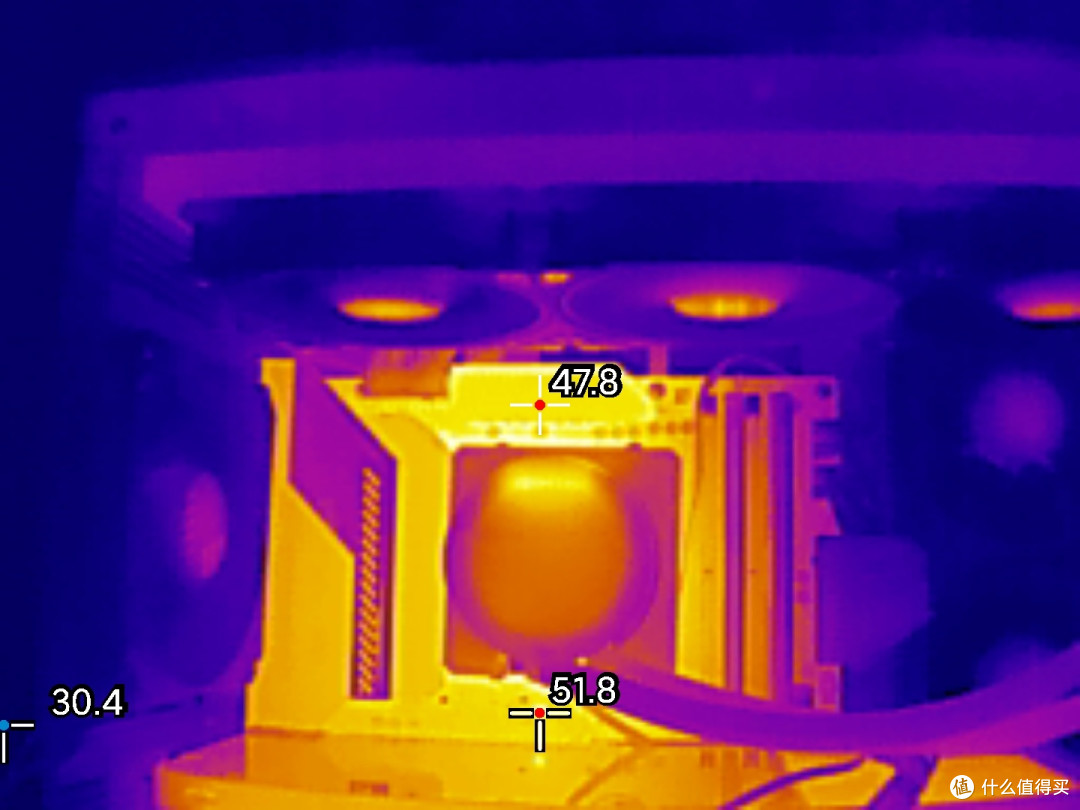

▼主板上侧金属散热片的表面温度在47.8℃，主板供电模组温度高点在51.8℃左右，整体表现不错。面对9850X3D这颗处理器，微星B850M迫击炮MAX主板可以轻松应付。

七、总结

微星这块MAG B850M MORTAR MAX WIFI迫击炮主板的整体表现真的非常不错，相比较于前一代，全新的B850M迫击炮MAX主板提升巨大，供电规格全面提升，为14（80A）+2+1，这个供电规格完全可以对标一些更高端的主板了；BIOS容量从32MB提高到64MB，更大容量的BIOS容量，可以放下更漂亮、功能更强大的BIOS，在面对后续的BIOS升级也会更加从容；标配外频发生器，可以提供更加稳定的外频的同时，还可以提供超外频功能，给玩家提供更多玩法的同时，还能有效提升性能表现；M2接口方面，标配两个PCIe 5.0 x 4和两个PCIe 4.0 x 4，4个M2对于一块MATX规格的主板来说，属于是超标配置了，哈哈。

这块主板的BIOS也非常好主板打包用，整体的界面很漂亮，各种设置选项符合逻辑，操作简单且直观。另外，主板BIOS内标配内存优化选项，可以提升内存的读写性能、降低内存的延迟，整个操作只需要打开一些选项，无需设置时序、电压之类的，属于是小白玩家也能轻松设置，享受内存性能提升。

最后多说一句，相比较于前一代，这代B850M迫击炮MAX主板取消了一个PCIe x 4的插槽，个人感觉无伤大雅。对于普通玩家来说，主板上的PCIe设备，绝大多数情况是只有显卡，另一个PCIe插槽几乎完全用不到。如果你有更多的PCIe设备的需求，MATX主板能提供的空间也不是很充足，用PCIe插槽换M2插槽，蘑菇个人认为是提升。

谢谢大家！
