92%满载效率，雷能 100W 1/16 砖电源模块方案解析

前言

随着数据中心、网络通信、工业控制设备持续向小型化、高密度集成方向迭代，48V 两级分布式供电架构成为行业主流方案。1/16 砖隔离 DC-DC 模块凭借极小占位面积、标准化引脚定义以及完善保护机制，十分适配板载多路低压供电、设备辅助供电这类中小功率供电场景。

SUPLET雷能 ABS20N48P5BHGA 为标准 1/16 砖隔离电源模块，支持 36~75V 超宽直流母线输入，稳定输出 5V/20A 大功率直流，官方标称满载效率可达 92%。

模块内置遥控启停、远端电压采样、输出微调功能，配套全套过压、过流、过热、短路保护电路，面向交换机、嵌入式工控板、服务器辅助供电、通信基站前端等空间受限设备开发。下面我们来看看这款电源模块的具体设计。

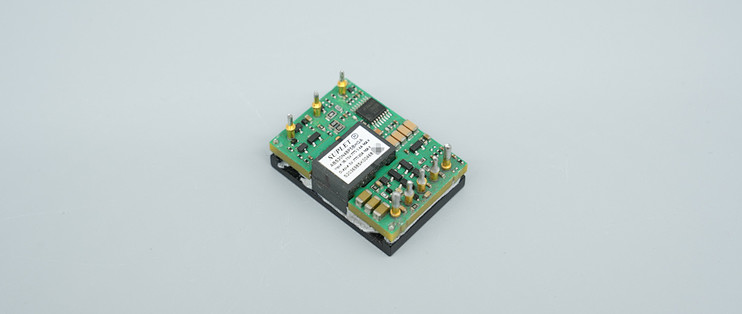

雷能 1/16 砖电源模块外观

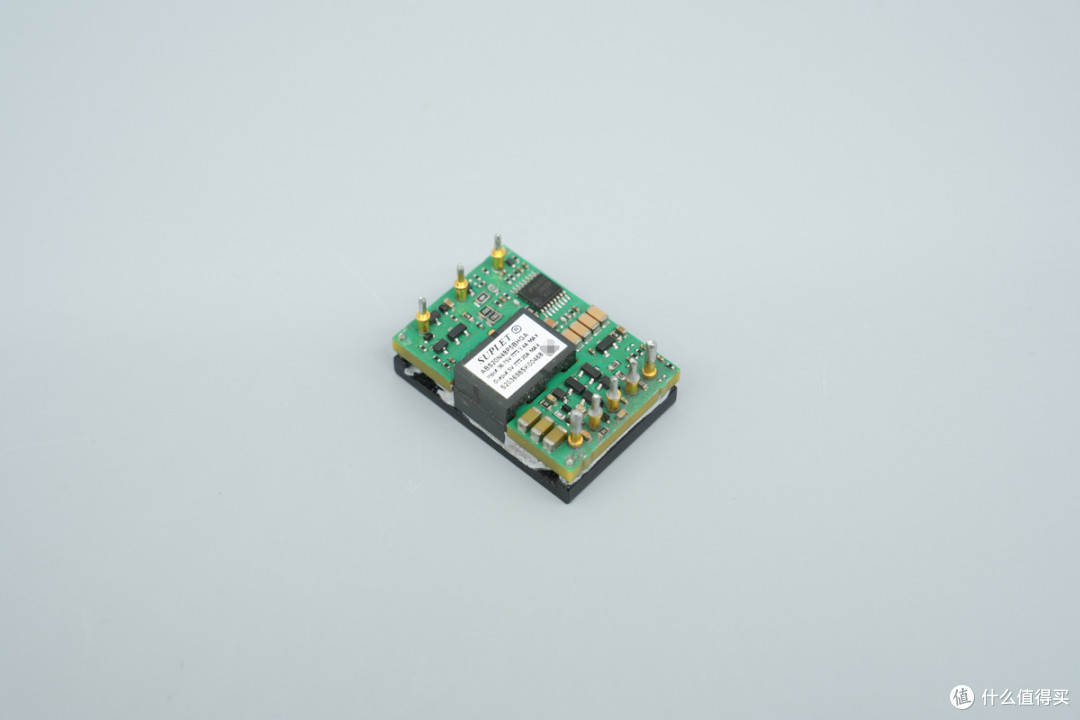

雷能 ABS20N48P5BHGA 电源模块采用 1/16 砖工业标准尺寸设计，背面配套黑色铝合金散热基板，之间填充导热凝胶提升散热效果。

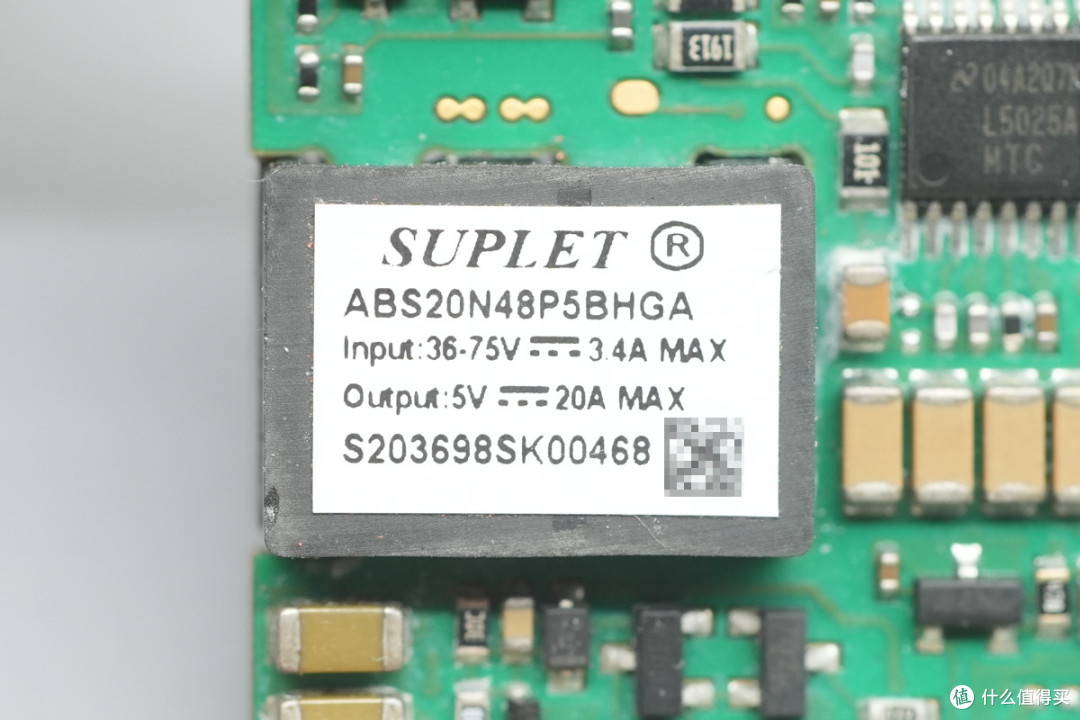

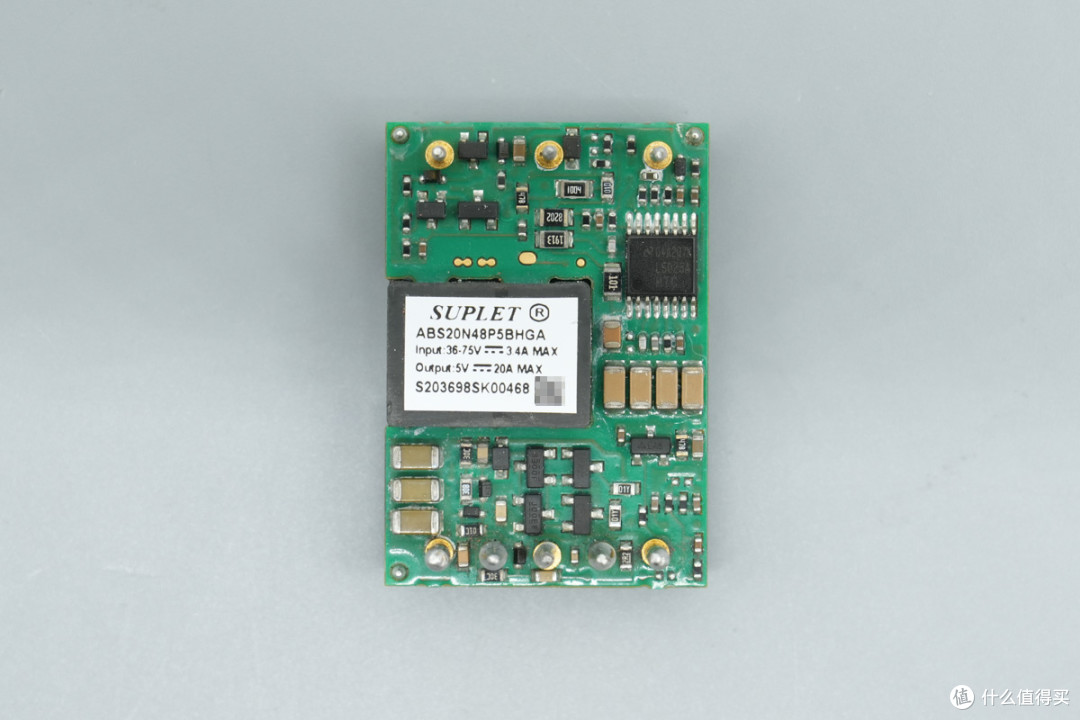

变压器上贴有电源模块铭牌

型号：ABS20N48P5BHGA

输入：36-75V ⎓ 3.4A MAX

输出：5V ⎓ 20A MAX

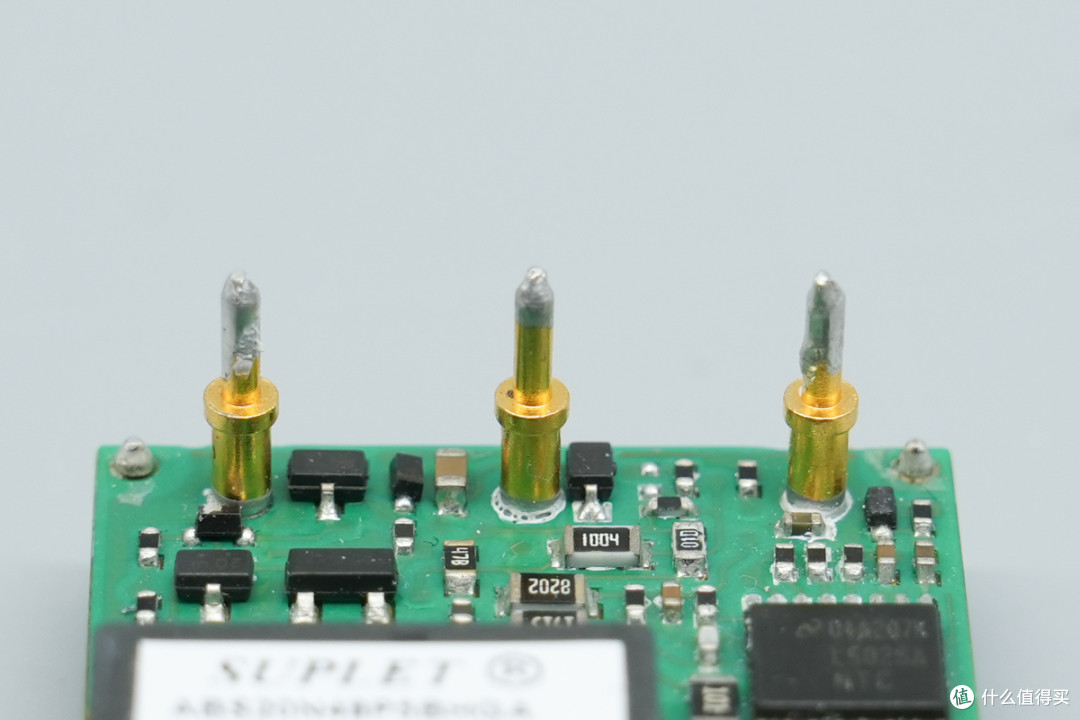

输入端三根实心插针镀金处理，优化大电流导通能力，同时提升焊点抗氧化性与长期使用可靠性。

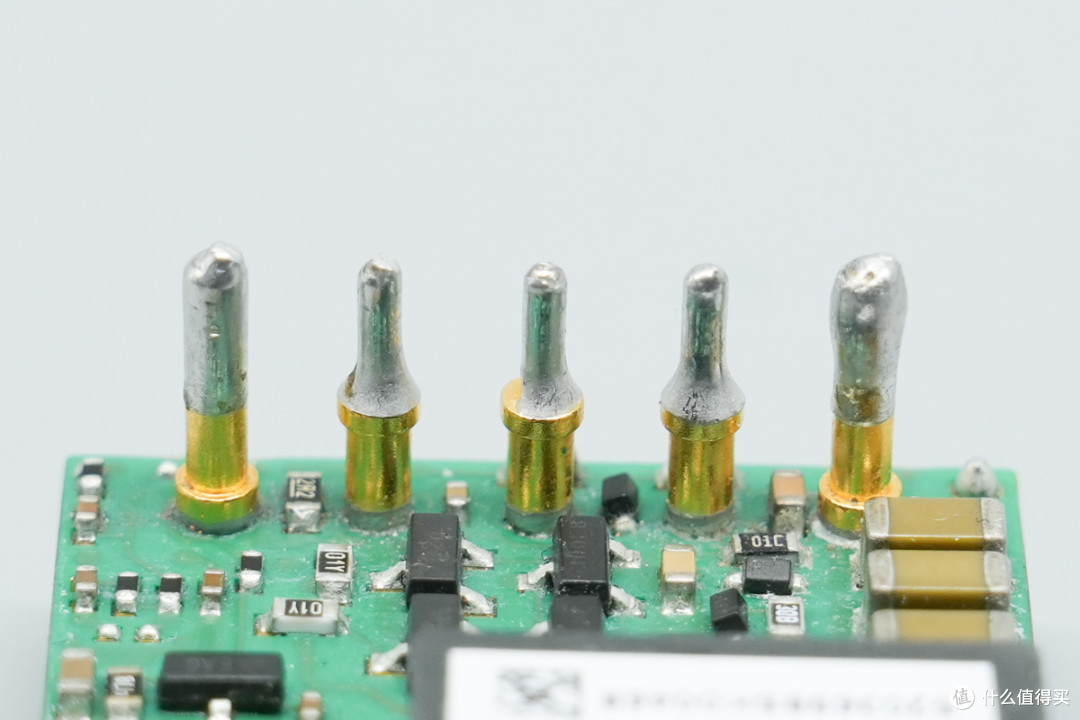

输出端五根功率插针同样镀金处理。

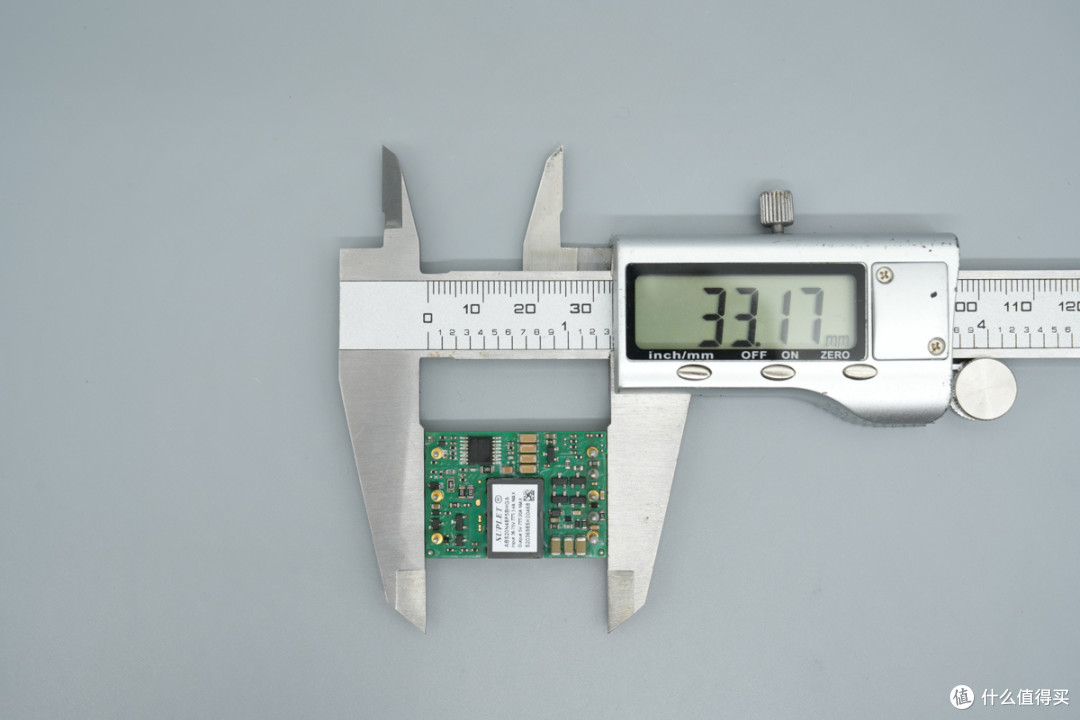

实测电源模块长度为33.17mm。

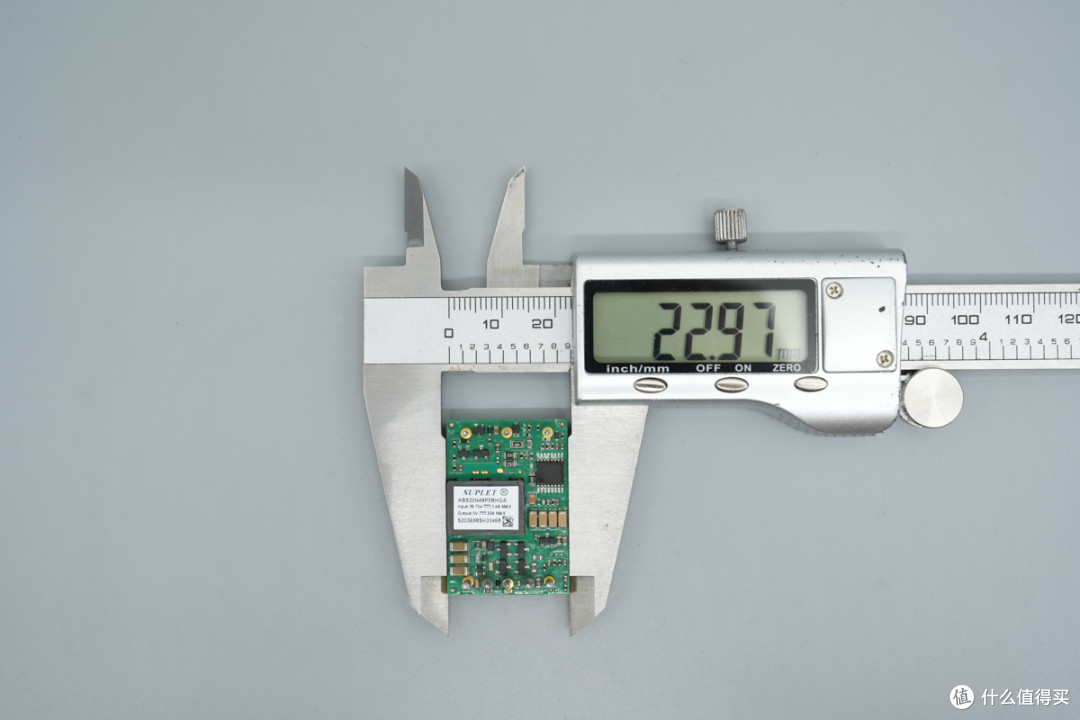

宽度为22.97mm。

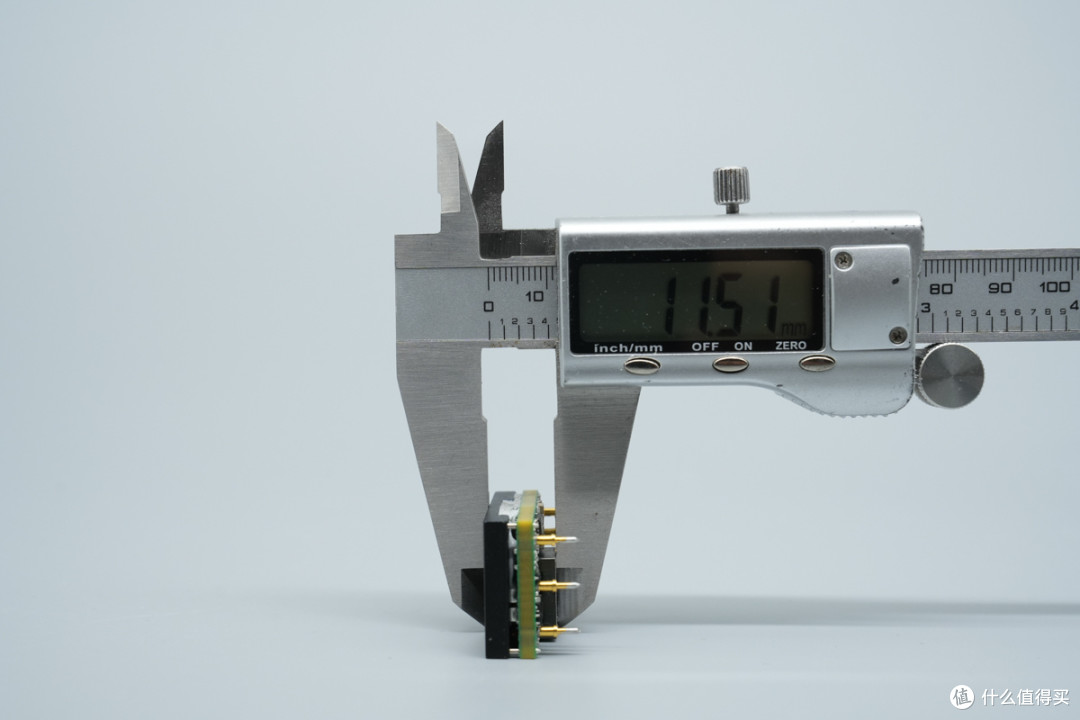

厚度为11.51mm。

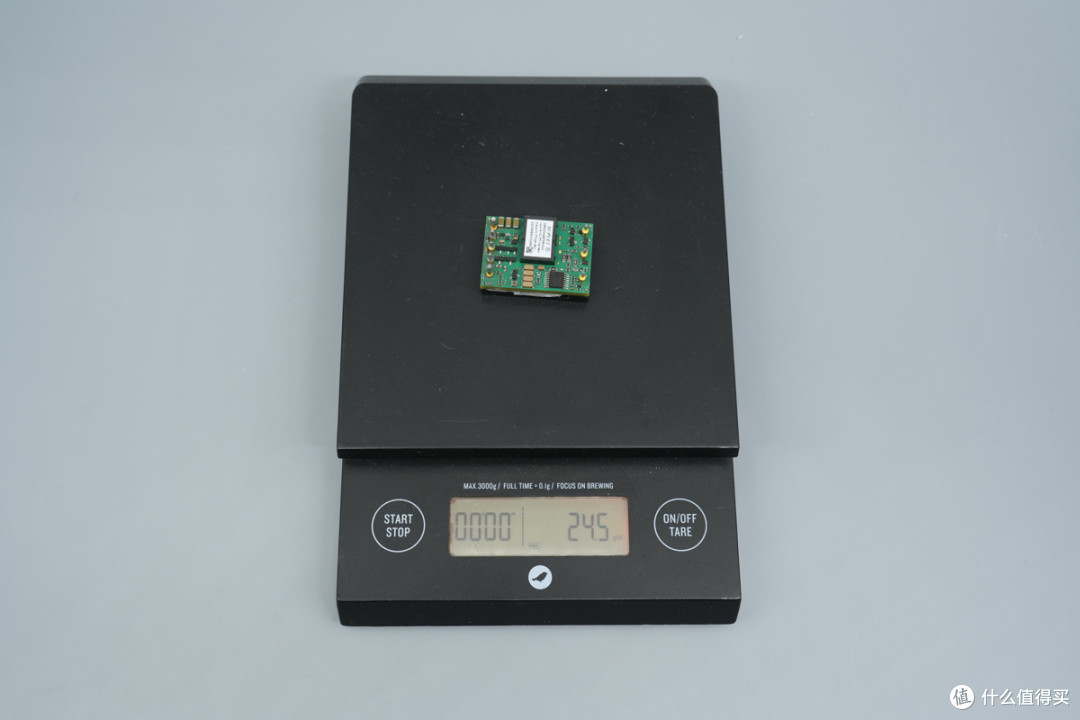

另外测得电源模块重量约为25g。

雷能 1/16 砖电源模块方案解析

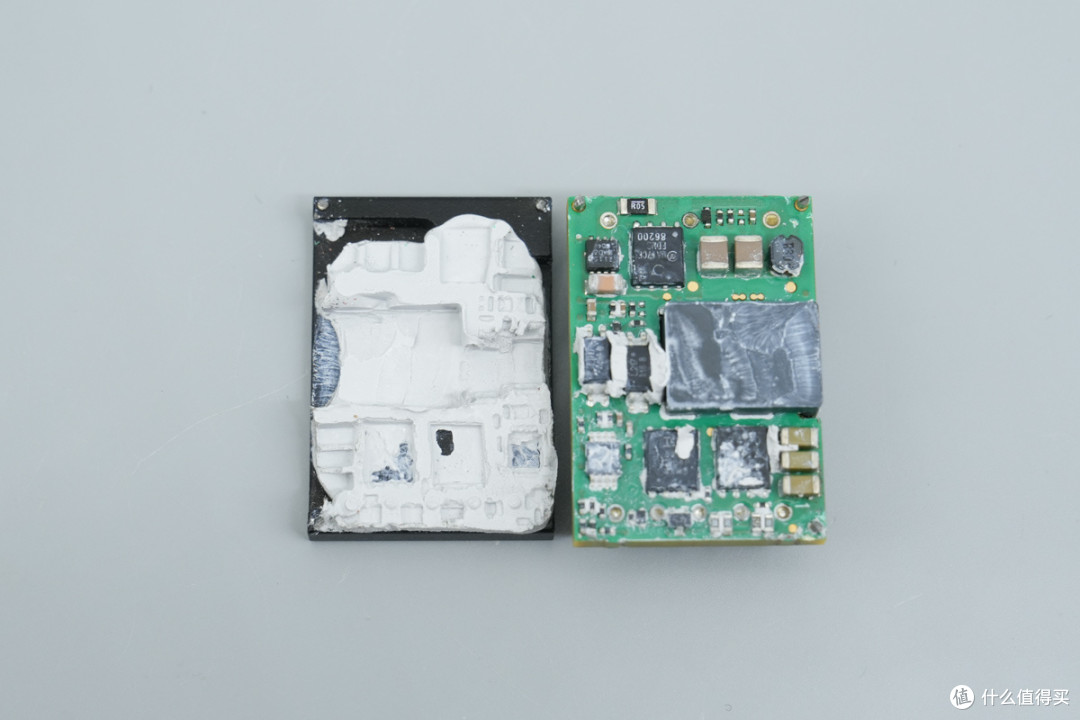

将黑色铝合金散热基板拆下，PCB板和金属板之间填充导热胶。

将模块清理干净，正面设有一颗主控芯片。

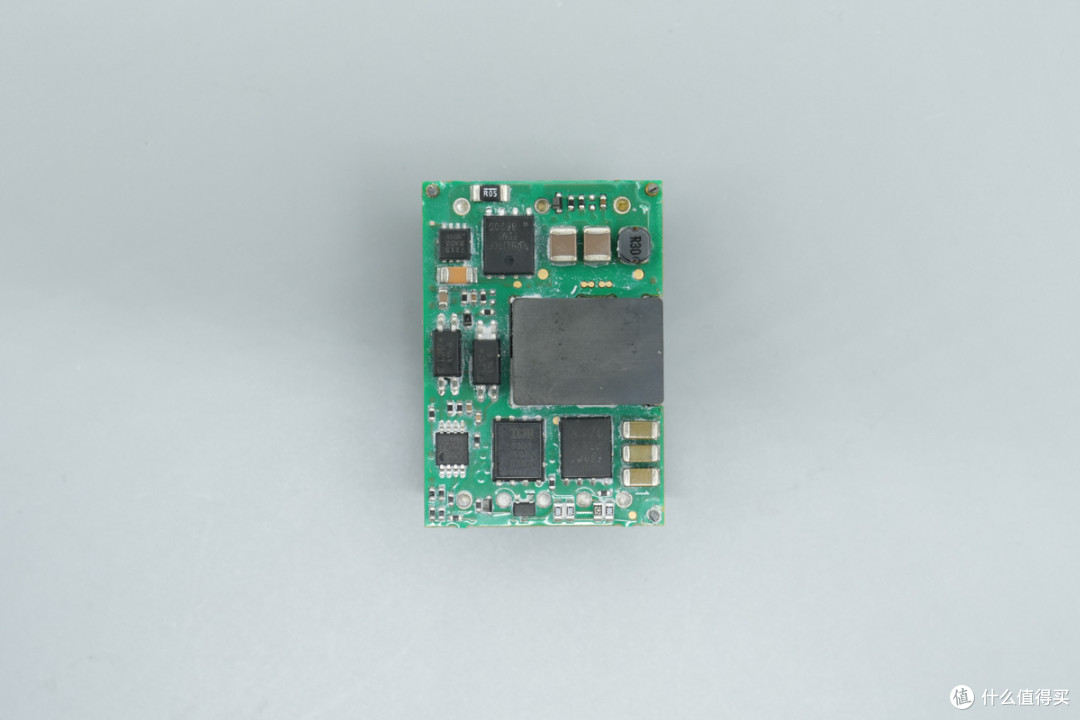

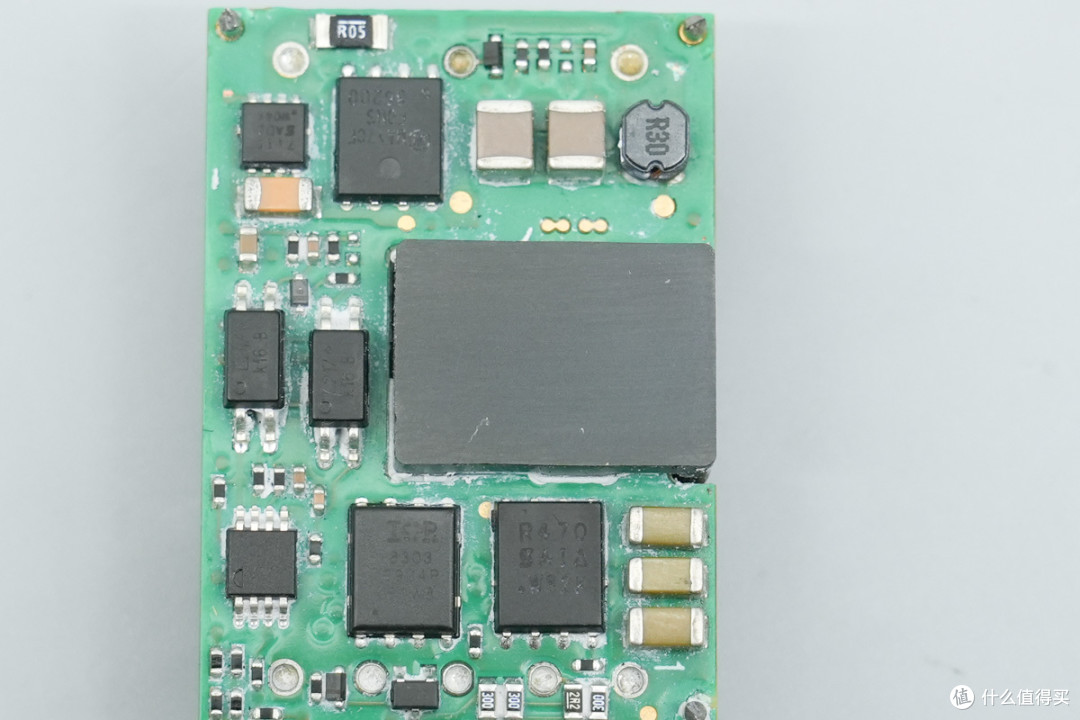

背面设有输入滤波电感、原边开关 MOS、副边同步整流管、隔离光耦、运放等器件。

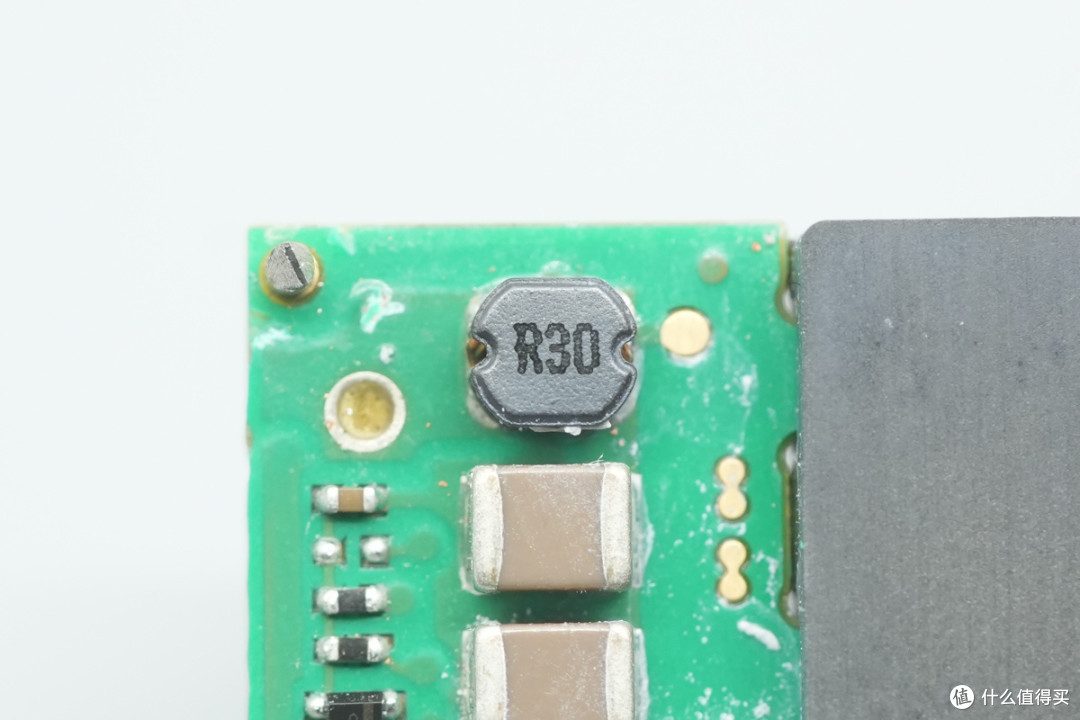

输入滤波电感特写。

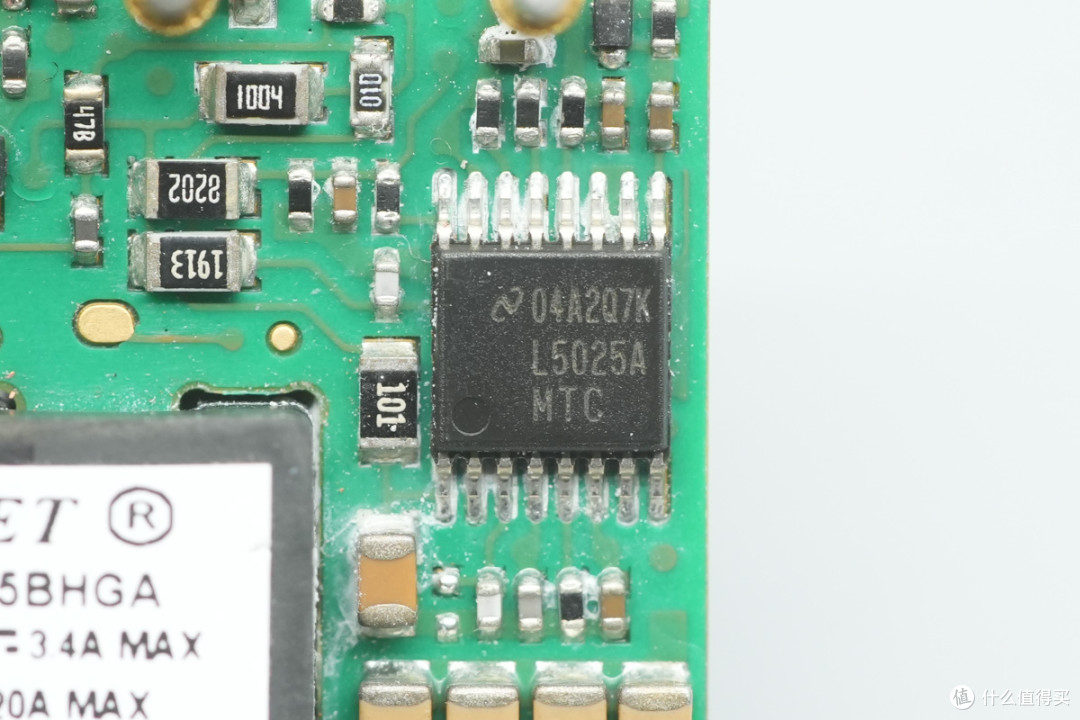

电源模块主控芯片来自TI德州仪器，丝印L5025A，型号LM5025A，是一颗具有P或N沟道钳位FET和0.5V CS阈值的90V有源钳位电压模式PWM控制器，具备可编程的欠压闭锁，支持可调节的双模式过电流保护，内置精确的5V参考电压输出，采用TSSOP16封装，适用于48V电信应用和42V汽车应用。

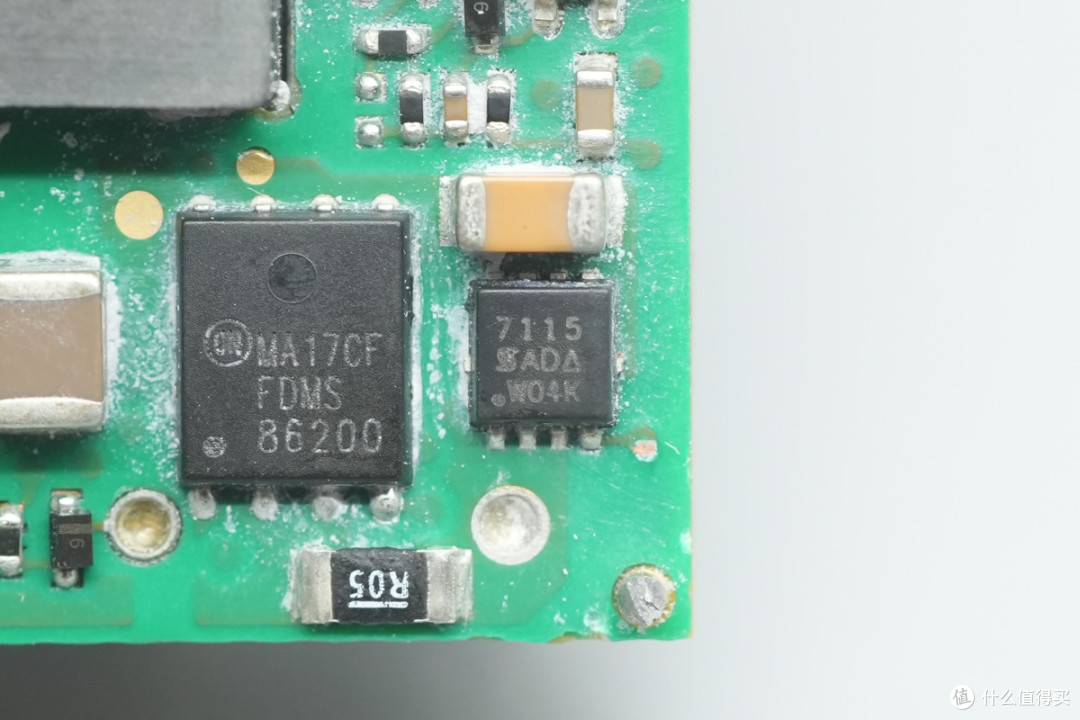

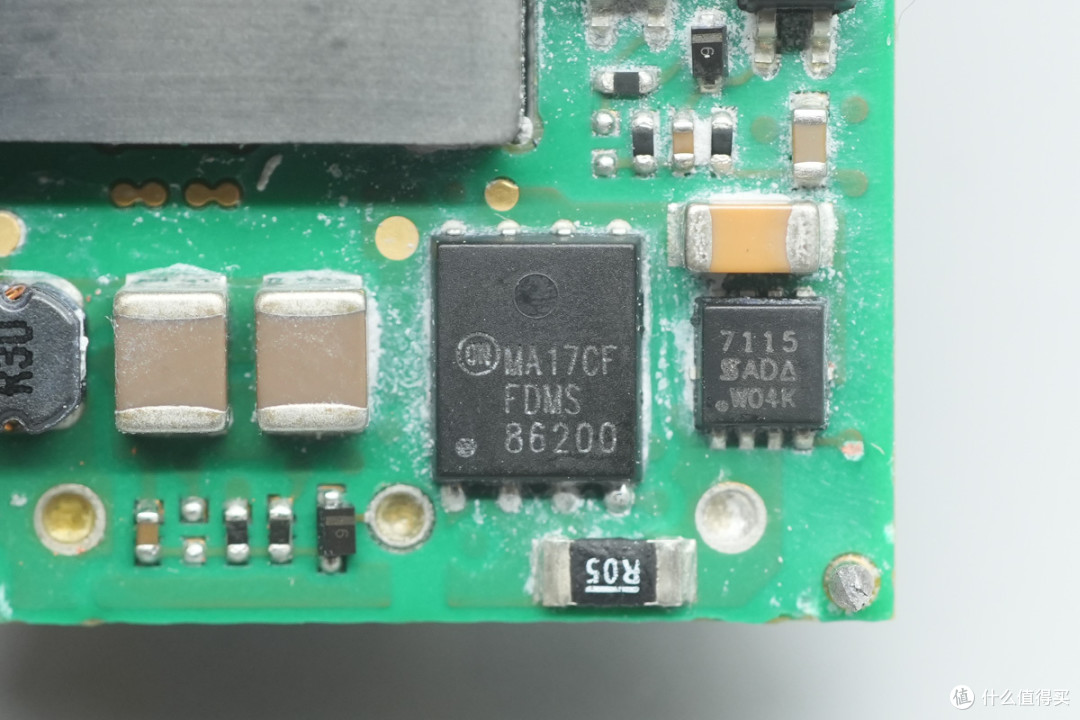

原边主开关管来自安森美，型号FDMS86200，NMOS管，耐压150V，导通电阻18mΩ，采用PQFN8封装。

钳位 MOS 管来自威世，型号 Si7115DN，PMOS 管，耐压 150V，导通电阻 0.295Ω，采用 PowerPAK 1212-8 封装。

隔离变压器特写。

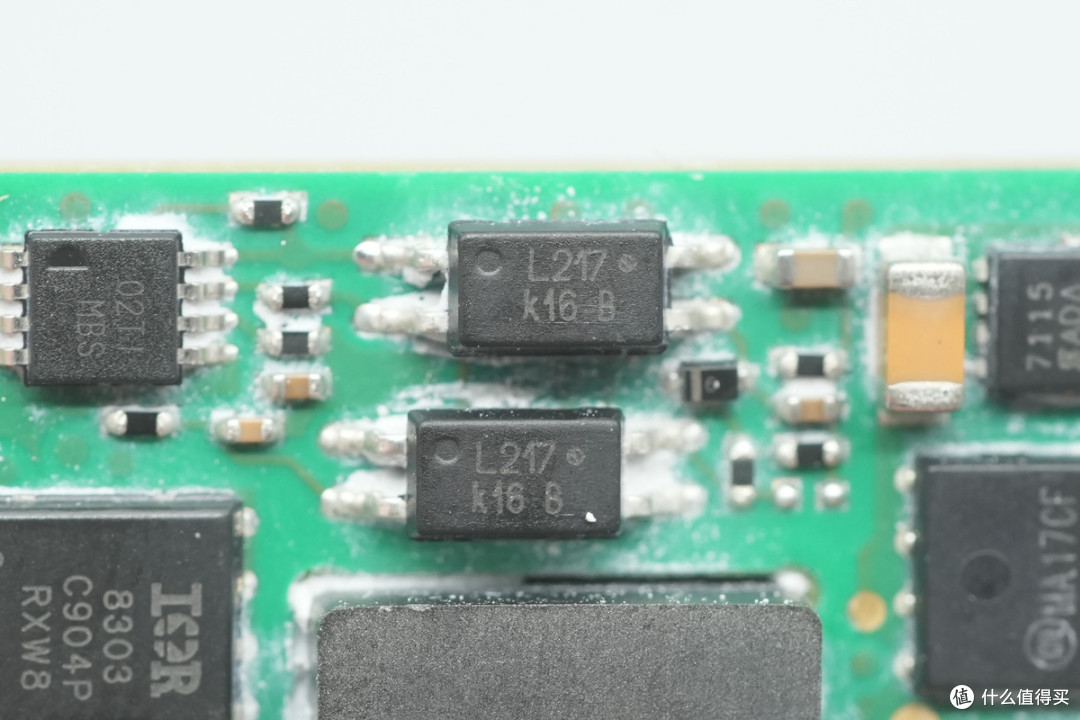

光耦来自LITEON光宝，型号 LTV-217-B，晶体管输出型光电耦合器，隔离耐压 3750Vrms，电流传输比 80%~260%，采用 SOP4 封装。

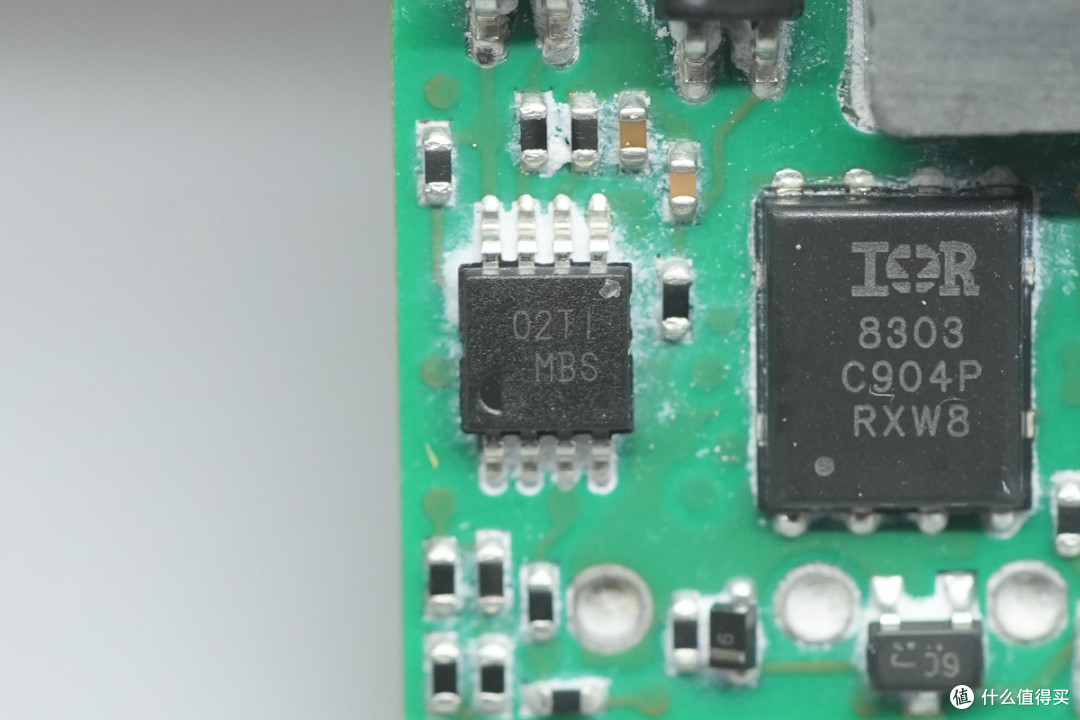

运算放大器来自德州仪器，型号 LM2904DGKR，双路通用运算放大器，供电最高电压 26V，增益带宽积 700kHz，采用 VSSOP-8 封装。

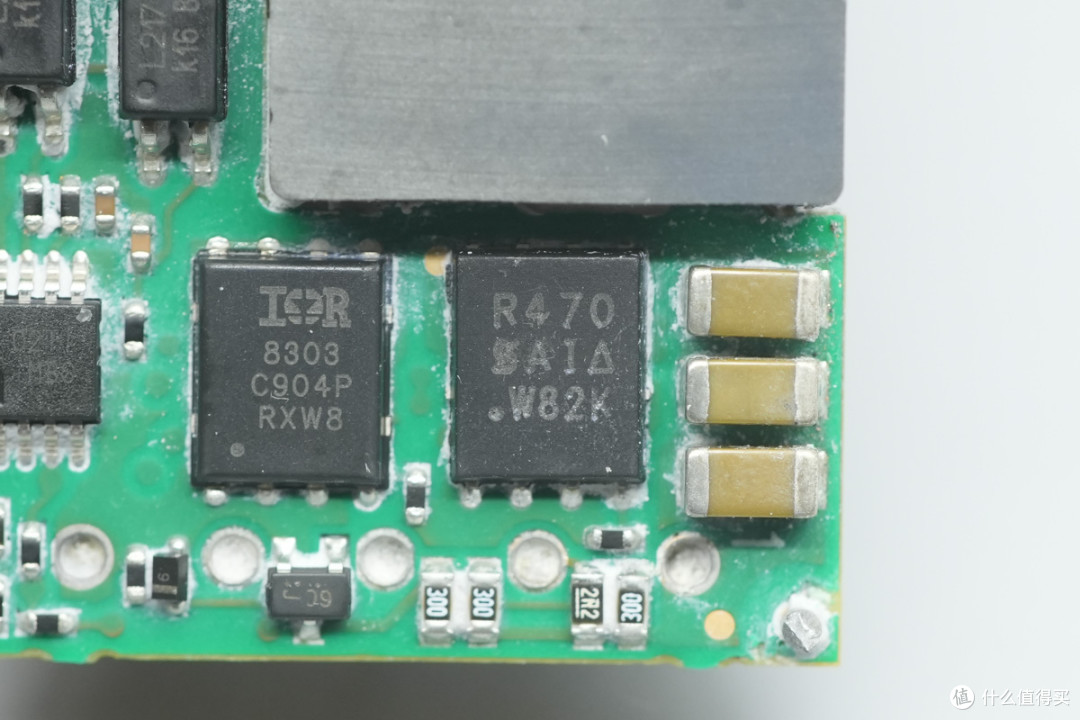

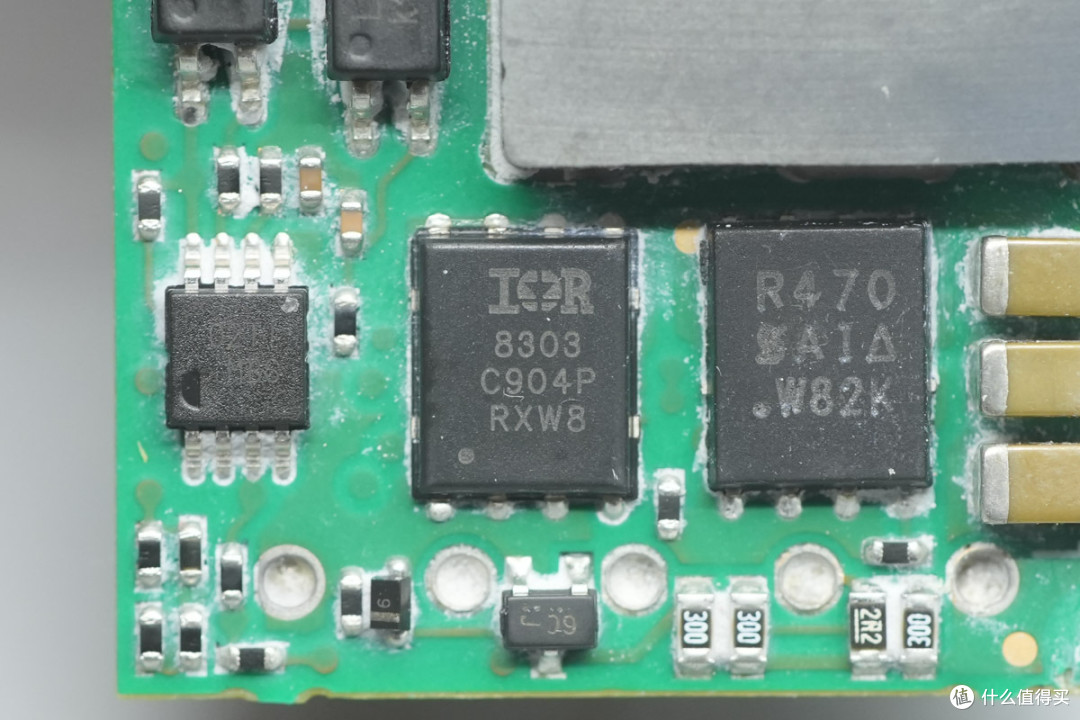

同步整流管来自Infineon英飞凌，型号 IRFH8303，NMOS 管，耐压 30V，导通电阻 1.1mΩ，采用 PQFN5×6 封装。

另一颗来自威世，型号 SiR470DP，NMOS 管，耐压 40V，导通电阻 2.3mΩ，采用 PowerPAK SO‑8 封装。

服务器电源网总结

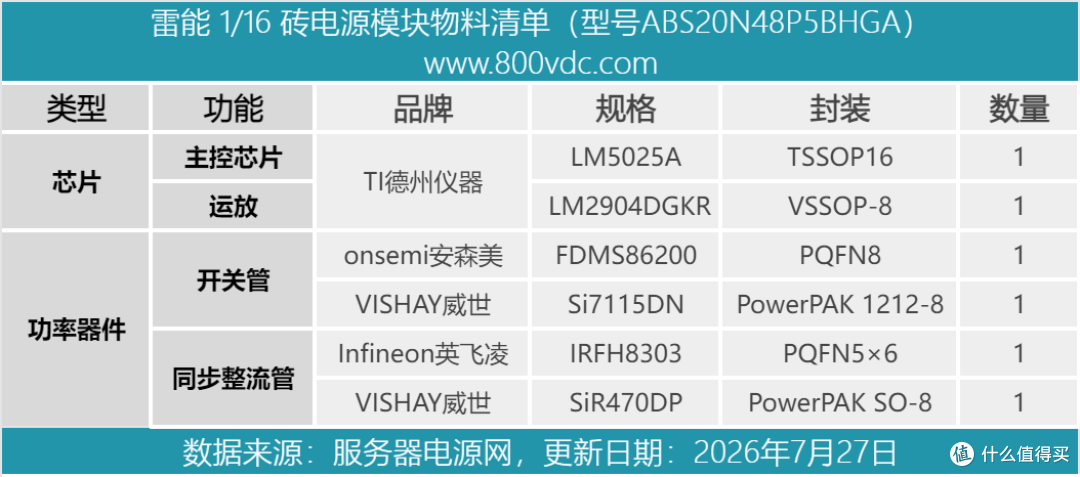

最后附上雷能 1/16 砖电源模块的核心器件清单，方便大家查阅。

雷能 ABS20N48P5BHGA 为标准 1/16 砖隔离 DC-DC 电源规格设计，整机尺寸 33.17×22.97×11.51mm，机身小巧能够有效节省 PCB 布局面积，适配单板多路电源排布、密闭式无风扇嵌入式设备的供电需求。

产品兼容 36~75V 全区间 48V 母线输入条件，满载输出规格为 5V20A、总功率 100W，官方满载效率指标 92%，依托拓扑优化与优质功率器件选型，在日常工作负载区间保持较高的能量转换效率。

电源模块采用德州仪器LM5025A有源钳位控制器，搭配使用安森美FDMS86200和威世Si7115DN开关管，并采用英飞凌IRFH8303和威世SiR470DP同步整流管。输出电压使用TI LM2904DGKR运放采样，通过光耦反馈调节。

产品基于有源钳位反激拓扑架构设计，对比传统反激电路可以降低开关器件电压应力，拓宽高效工作区间。副边使用通用运算搭建驱动线路，配合低导通内阻整流 MOS 削减导通损耗，实现 92% 满载效率的关键设计。整体物料通用性较强，便于量产阶段的物料管控与生产成本控制。
