跑分只涨15%,天玑9600Pro凭什么敢叫旗舰?
过去几年,安卓旗舰芯片的竞争逻辑一直是“跑分高者得天下”。

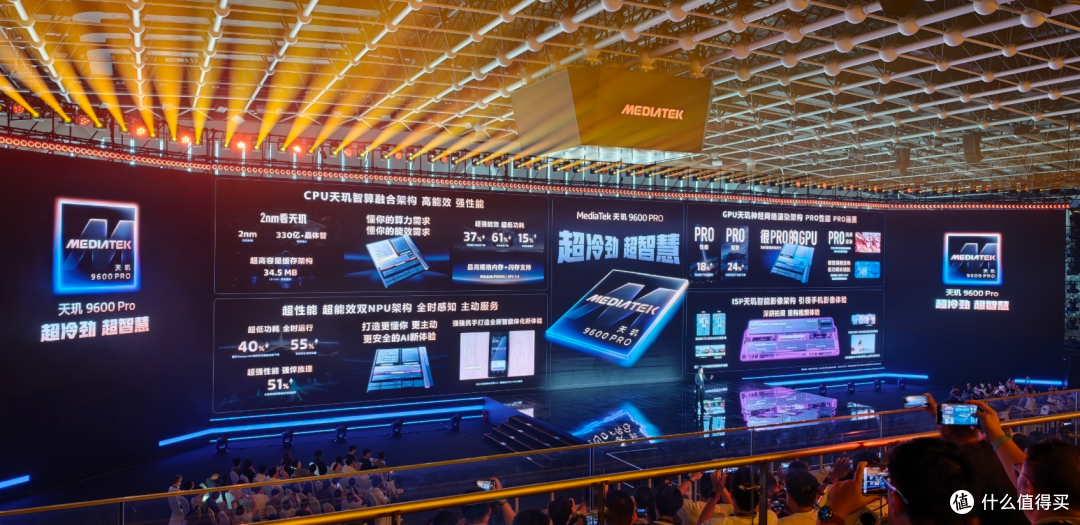

但新发布的联发科天玑9600Pro,却把发布会的C位留给了另一个数字:多核功耗下降61%。

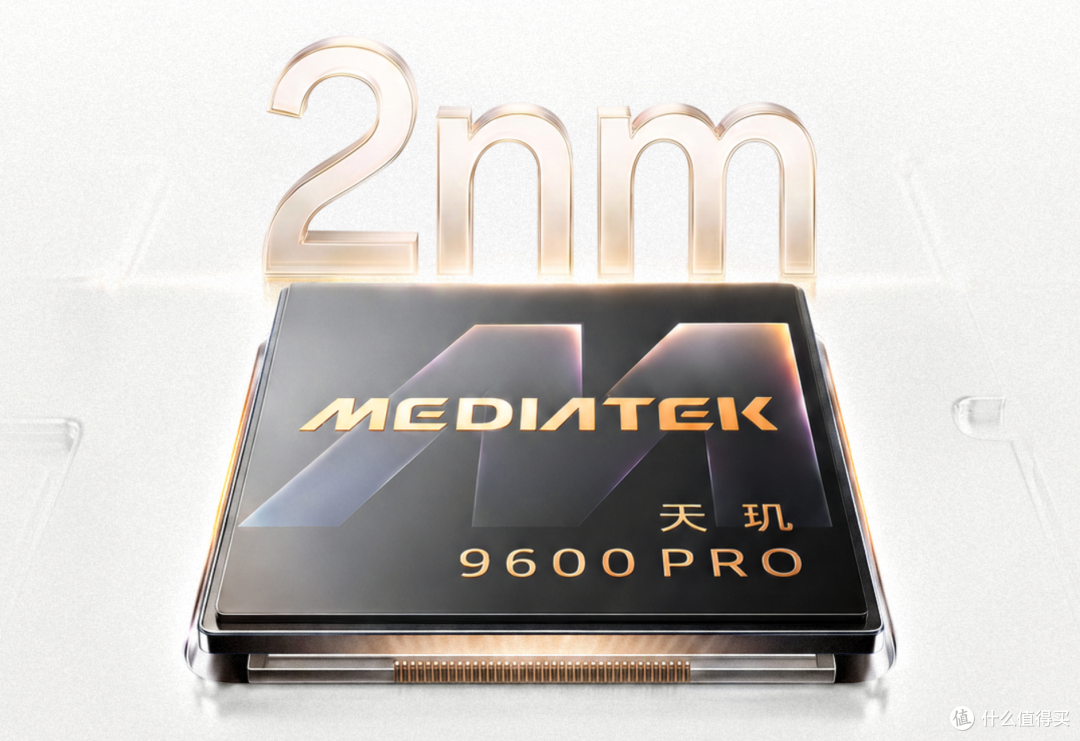

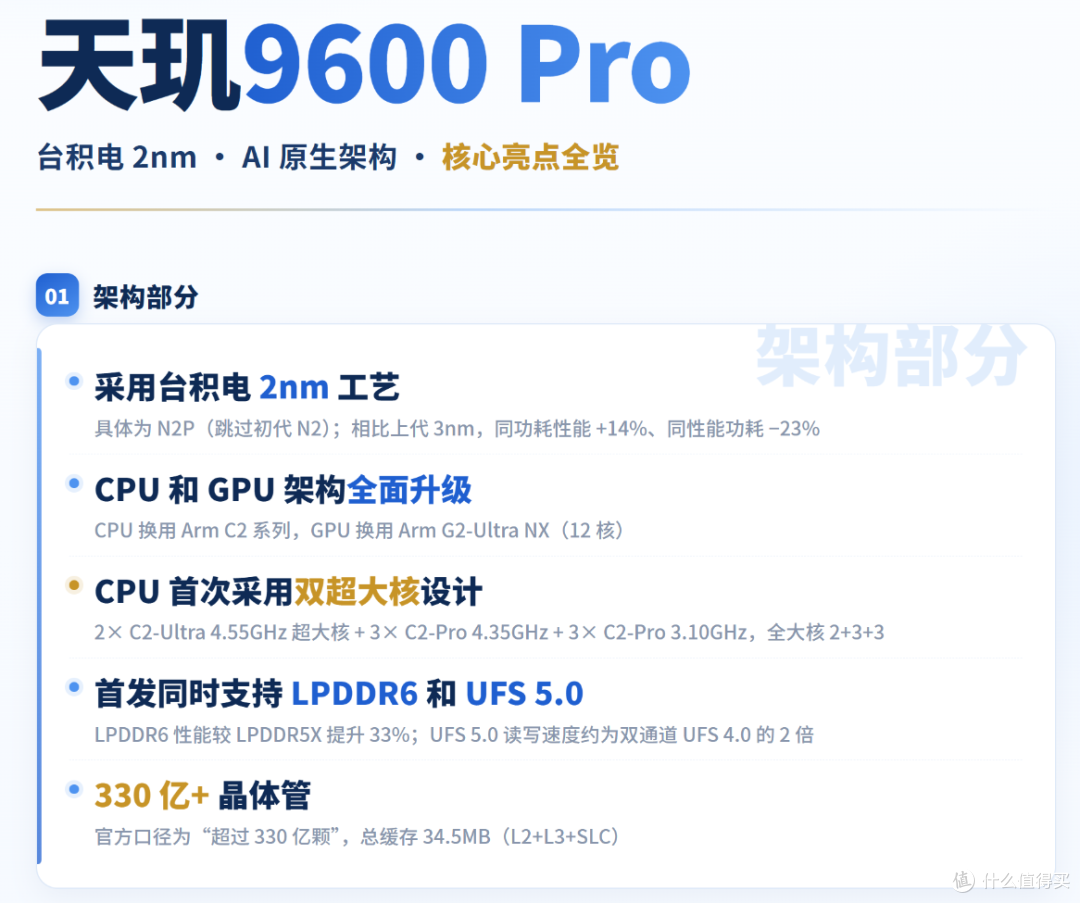

这是安卓阵营首款量产的2nm芯片,330亿晶体管,双超大核首次登场,NPU能在手机本地跑30B参数的大模型。当性能提升不再是唯一标准,旗舰芯片,能不能又快又省电?

一、2nm制程,台积电N2P的“底子”有多硬
天玑9600Pro采用的台积电N2P工艺,本质上是N2的增强版本。
从台积电官方公布的数据来看,N2相比上一代N3E,在相同功耗下性能提升10%–15%,相同性能下功耗降低25%–30%。而N2P在N2基础上进一步优化了晶体管性能和能效曲线。
天玑9600Pro集成了330亿+晶体管,天玑9500是300亿+,提升幅度约10%。这个增幅放在过去几代芯片上算是常规操作,但在2nm节点上做到这个数量,联发科在面积和功耗之间做了一轮精细的取舍。

对于普通消费者来说,2nm的实际意义不在于跑分高多少,而在于同样的使用场景下,手机的温度和续航会明显改善。这也是天玑9600Pro这一代最值得关注的变化。
二、CPU:双超大核是这一代最有价值的升级
天玑9600Pro的CPU采用2+3+3全大核架构:2颗4.55GHz的C2-Ultra超大核、3颗4.35GHz的C2-Pro大核、3颗3.1GHz的C2-Pro中核。
双超大核,解决的是什么问题?
天玑9500只有一颗超大核(C1-Ultra,4.21GHz)。单超大核架构在面对瞬时高负载时(比如游戏里突然出现的大规模特效渲染、多应用同时唤起的瞬间),只能靠一颗核心硬扛。双超大核的加入,让芯片有了并行处理瞬时负载的能力。

这不是为了刷单核跑分。单核性能的提升幅度(17%)主要来自架构和频率的优化,双核的真正价值在于持续高负载场景下的稳定性。两个超大核可以交替承担负载,减少单个核心长时间满载导致的降频。
中大核频率明显提升
三颗大核的频率从3.50GHz直接拉到了4.35GHz,提升了0.85GHz,这个幅度在移动芯片领域非常罕见。
联发科的逻辑很清晰:让中大核覆盖日常绝大多数中负载场景。刷社交媒体、看视频、多任务切换,这些场景用中大核就够了,不需要惊动超大核。中大核性能到位,超大核就能更多地“待机”,整体功耗自然降下来。

能效数据:61%的降幅

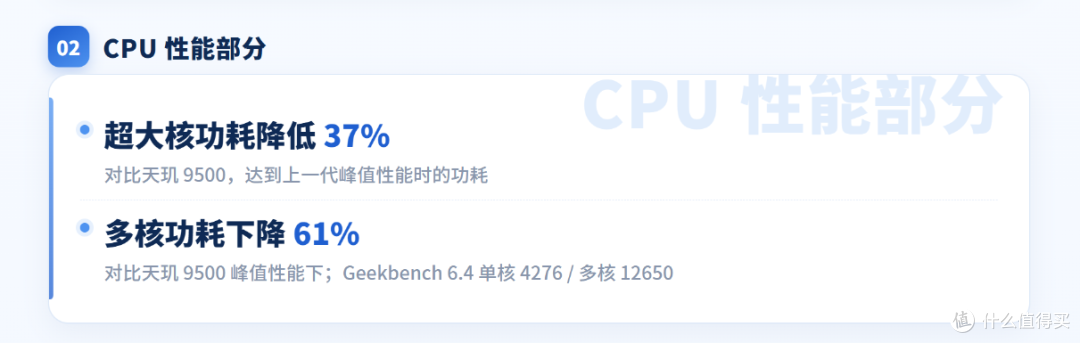

官方给出的数据是:超大核功耗降低37%,多核功耗下降61%。
61%这个数字需要放在上下文中理解。它指的是峰值性能下的功耗节省,也就是说在跑满全部核心的极限场景下,天玑9600Pro比天玑9500省电超过一半。
实际日常使用中,不太可能持续跑满所有核心,但即便在中高负载下,能效的改善也是肉眼可见的。
缓存与内存
L2缓存从7MB提升到8.5MB,增幅21%,总缓存(L2+L3+SLC)34.5MB。缓存的作用是减少CPU访问内存的次数,在游戏和多任务场景下对流畅度有直接帮助。
外围配置上,天玑9600Pro是首款同时官宣支持LPDDR6内存和UFS 5.0闪存的旗舰芯片。
LPDDR6的带宽比LPDDR5X有明显提升,UFS 5.0的读写速度也上了一个台阶。不过考虑到2026年内存和闪存的价格走势,首批搭载LPDDR6+UFS 5.0的机型大概率是顶配版本,走量机型可能还是LPDDR5X+UFS 4.1的组合。

CPU部分的不足
天玑9600Pro的CPU频率设定并不激进。4.55GHz的超大核频率放在2026年的旗舰芯片里不算突出。
高通的骁龙8 Elite Gen 6传闻超大核频率会突破5GHz。联发科选择了相对保守的频率,把重点放在了能效上。这个选择本身没有问题,但如果期待的是极致的单核爆发力,天玑9600Pro可能不会有太多惊喜。

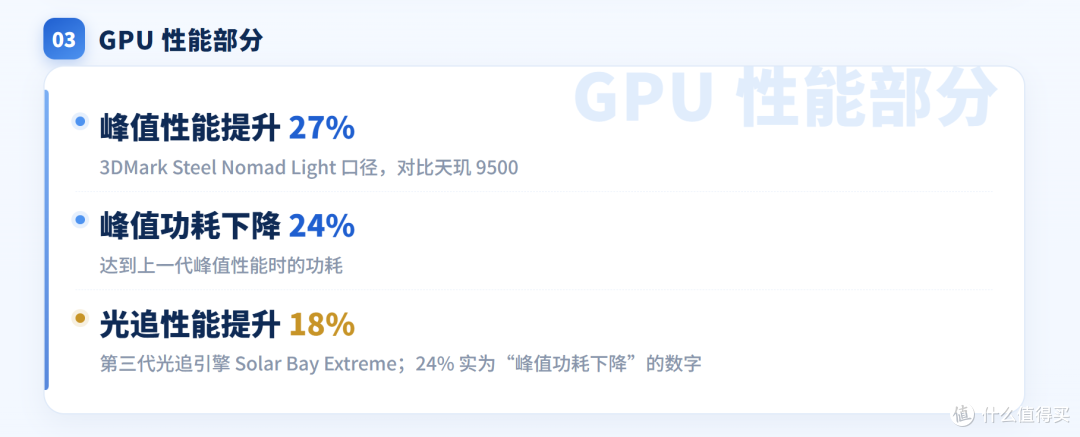

三、GPU,架构升级
GPU方面,天玑9600Pro搭载了Arm最新的G2-Ultra架构,12个计算单元。
官方数据:峰值性能提升27%,峰值功耗下降24%,光追性能提升18%。

在3DMark Solar Bay Extreme光追测试中,天玑9600Pro跑分3029分,天玑9500为2570分,代际提升18%。WildLife Extreme测试得分9245分,比天玑9500高出约15%。
GPU这一代的升级属于架构层面的常规迭代,没有CPU那边“双超大核”的戏剧性变化。
光追性能的提升值得关注,联发科引入了Ray Tracing Pipeline Pro技术,支持在光追场景下实现120帧的高帧率输出。对于喜欢玩光追手游的玩家来说,画面的真实感会有可感知的提升。

一个值得注意的细节是能效表现。部分测试指出,天玑9600Pro的G2-Ultra在同性能下能效比天玑9500高出最多50%,但在全速运行时能效略低于上一代。
这说明日常游戏场景下功耗控制更好,但如果你把画质和帧率都拉到极限,功耗还是会上去。这也是旗舰GPU的常态,不算缺点,但需要了解。

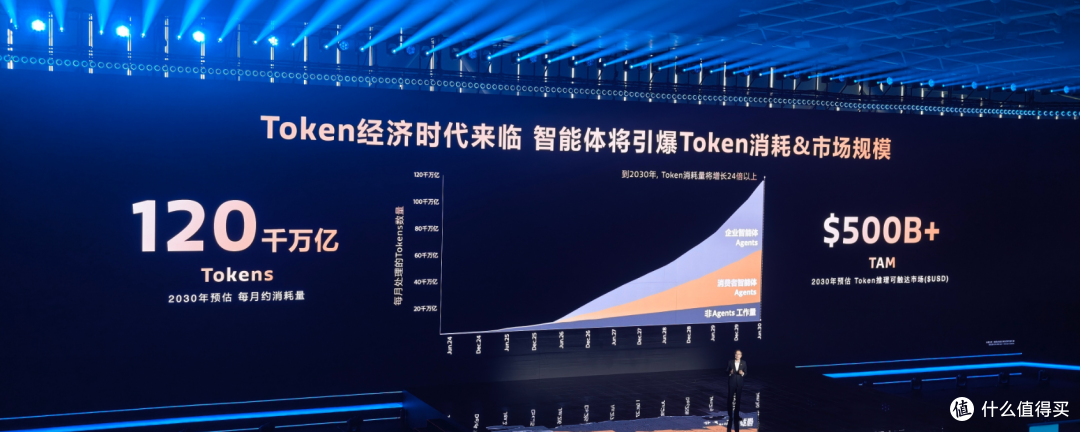

四、NPU,端侧30B大模型
如果说CPU和GPU是常规升级,NPU就是天玑9600Pro这一代最值得单独拿出来说的部分。
双NPU架构

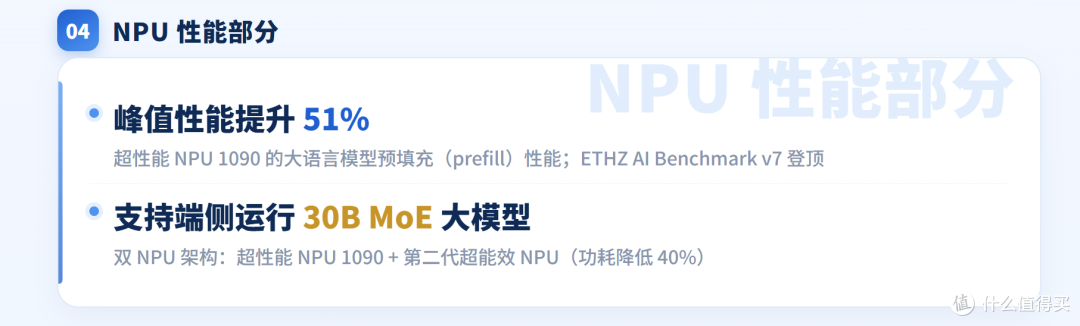

天玑9600Pro采用了双NPU设计:一个“超能效NPU”配合低功耗传感器中枢,负责持续性的低功耗AI感知任务;一个“超性能NPU 1090”,大语言模型预填充性能提升51%。

30B MoE模型端侧运行,什么意思?
这是安卓阵营第一次在手机本地运行30B参数级别的MoE混合专家模型。
MoE架构的特点是“按需激活”,30B参数中,每次推理只调用其中一部分专家网络,实际计算量远小于同等参数量的稠密模型。这就是为什么30B MoE能在手机端跑起来。
对消费者来说,实际意义有三点:
第一,隐私。 所有AI推理都在本地完成,你的对话记录、文档内容不会上传到云端。
第二,离线可用。 没有网络信号的时候,AI助手、文档摘要、翻译这些功能照常使用。
第三,响应速度。 本地推理没有网络延迟。
当然,30B MoE模型跑在手机上,生成速度不会像云端大模型那么快。但“能跑”和“跑得好”是两回事,天玑9600Pro做到了前者,后者还需要软件生态的进一步适配。
五、对比骁龙8 Elite Gen 5和天玑9500:谁更值得等?

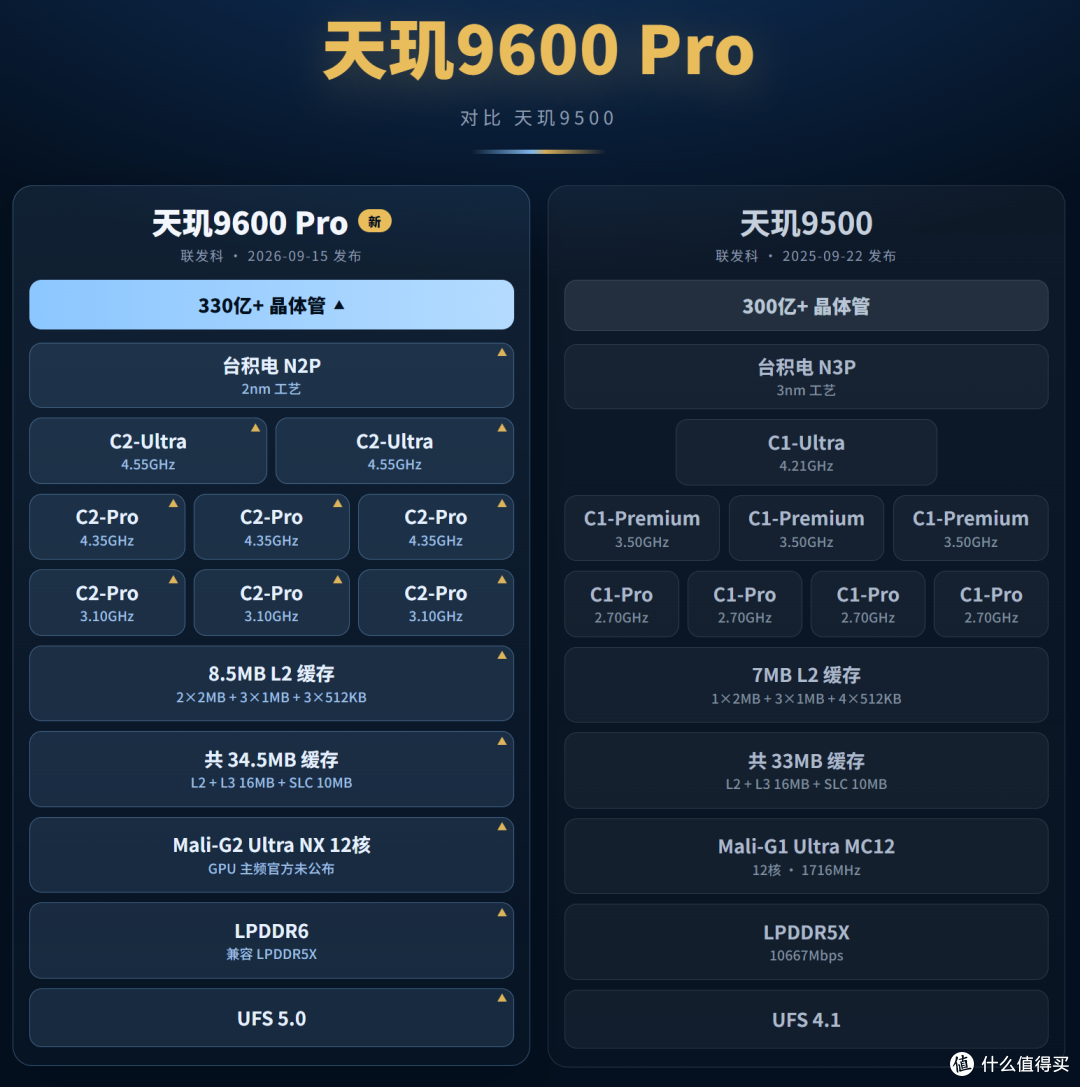

先看天玑9600Pro vs 天玑9500:

天玑9600Pro对天玑9500的升级是全方位的,但核心差异不在性能,在能效和AI能力。
再看天玑9600Pro vs 骁龙8 Elite Gen 5 :
Geekbench 6跑分对比:
天玑9600Pro单核4216 / 多核12765;
骁龙8 Elite Gen 5 单核约3442 / 多核约10792。单核领先约22%,多核领先约18%。

再看即将发布的骁龙8 Elite Gen 6。高通将于2026年9月22日至24日发布这款芯片,采用台积电N2P工艺,CPU架构升级为2+3+3三簇设计,超大核频率据称突破5GHz。骁龙8 Elite Gen 6大概率会在单核性能上超过天玑9600Pro,但在能效和多核功耗控制上,天玑已经建立了一定的先发优势。两者的真正对决,要等骁龙8 Elite Gen 6的终端机型上市后才能见分晓。
这一代天玑,值得等吗?
如果现在手持天玑9500机型,不需要为了性能升级。天玑9600Pro的跑分提升幅度在日常使用中感知不强。
但如果对以下任何一点有需求,天玑9600Pro值得关注:
续航和发热敏感型用户。多核功耗下降61%,是实打实的能效提升。
端侧AI重度用户。适合需要本地推理的隐私保护的用户。
想“用久一点”的用户。LPDDR6+UFS 5.0的支持,代表着这台手机的硬件底子在未来两三年内不会过时。虽然首发机型不一定标配。
至于骁龙8 Elite Gen 6,如果不着急换机,等到2026年底两者终端机型都上市后再做对比,是更稳妥的选择。天玑9600Pro在能效和AI上抢了先手,高通在单核性能和生态适配上历来有优势。
