9月11日，一位家长在小红书发帖求救：在医院新配的星趣控，拿洗洁精洗完以后，镜片上出现密密麻麻的白点，擦不掉。评论区很快分成了几派：有人说"这是PC片的加工飞沫，泡水再洗就行"，有人说"加工残留的粉末不用管，实在介意用宽胶带粘一下"，还有人提醒"儿童眼镜应该只用清水洗"。小红书
这不是个例。7月底，另一位家长用多芬香皂洗了娃的星趣控，镜片上糊起一层像"肥皂挂脸盆壁"的白膜，洗洁精洗了好几次都洗不掉，103条评论吵成一团。再往前翻，2023年12月就有人问"星趣控上很多小白点是啥"，2024年8月有人在宝岛配的星趣控戴了两个月冒出小斑点，2025年9月的"白点洗不掉"帖下面挂了35条评论，2025年10月有人带着控优点去医院测完焦度计，回家发现镜片上多了个白点，49条评论也没讨论出个所以然。小红书小红书
几千块一副的离焦镜片，“长斑"几乎是每个家长迟早会遇到的时刻。问题是：同一个现象，店员的说法、评论区的说法、甚至问AI得到的说法都不一样——有人说是加工粉，有人说是皂垢，有人直接吓你"膜损伤了，得换”。到底该信谁？
我把小红书上2023年到今天的十几条"长斑"帖、知乎上一篇眼镜行业从业者写的镀膜逆向分析长文，还有那条254条评论的"磨损要不要换"帖全部对了一遍。先说结论：镜片上的"斑"至少有四种，来源不同、结局完全不同，有的不用花一分钱，有的必须马上回店，还有的——恰恰是你自己洗出来的。
四种"斑"，先对号入座

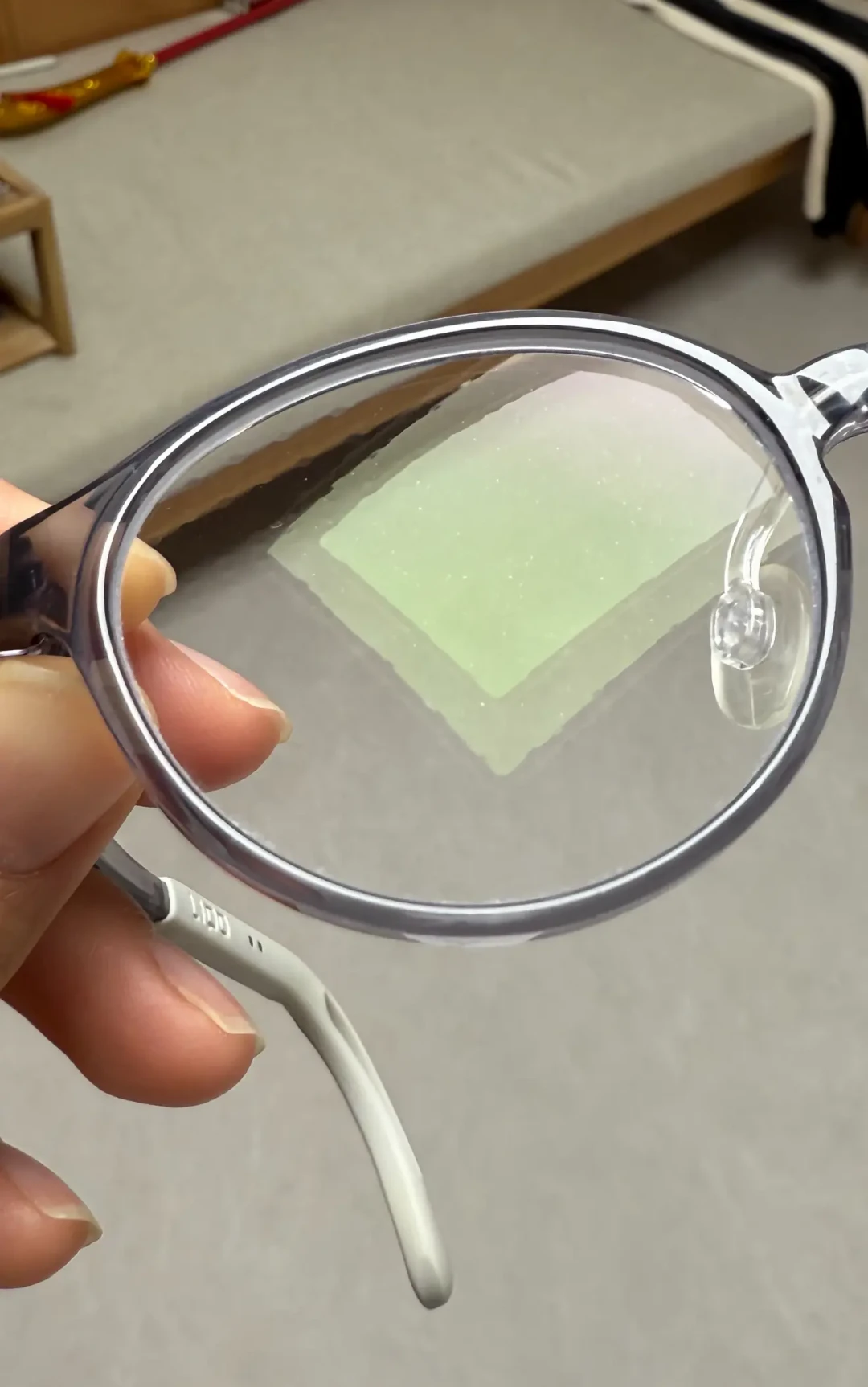

第一种：刚取镜没几天就有的小白点——大概率是加工残留。
星趣控、新乐学、小乐圆这批离焦镜片用的都是PC（聚碳酸酯）材质，抗冲击性强，适合活泼的孩子，但磨边加工时容易产生细小的切削飞沫，吸附在镜片表面或边缘。这就是为什么9月11日那条帖子下面，好几位业内人士异口同声说"PC片的加工飞沫，泡一下水再洗就行"。特征是：取镜后一两周内发现，点状、分散、摸起来可能有轻微颗粒感。这种情况直接拿回店里让师傅重新清洗处理，属于加工收尾没做干净，不该你掏钱。
第二种：洗完之后出现的白膜、油膜——皂垢。
用香皂、肥皂、沐浴露洗过镜片的，基本都中招过。皂类里的脂肪酸盐会和自来水里的钙镁离子结合，形成一层不溶于水的"皂垢"，糊在镜片上就像浴缸壁那圈白印子。7月那条多芬香皂帖的评论区，高赞方案就两个：湿眼镜布蘸一点洗洁精轻擦，或者用眼镜清洁喷雾，“一擦就没了”。注意，这是附着物，不是镜片坏了。但也有人提醒过一句值得当真的话：别拿手指甲去抠——抠下去可能就是真划痕。

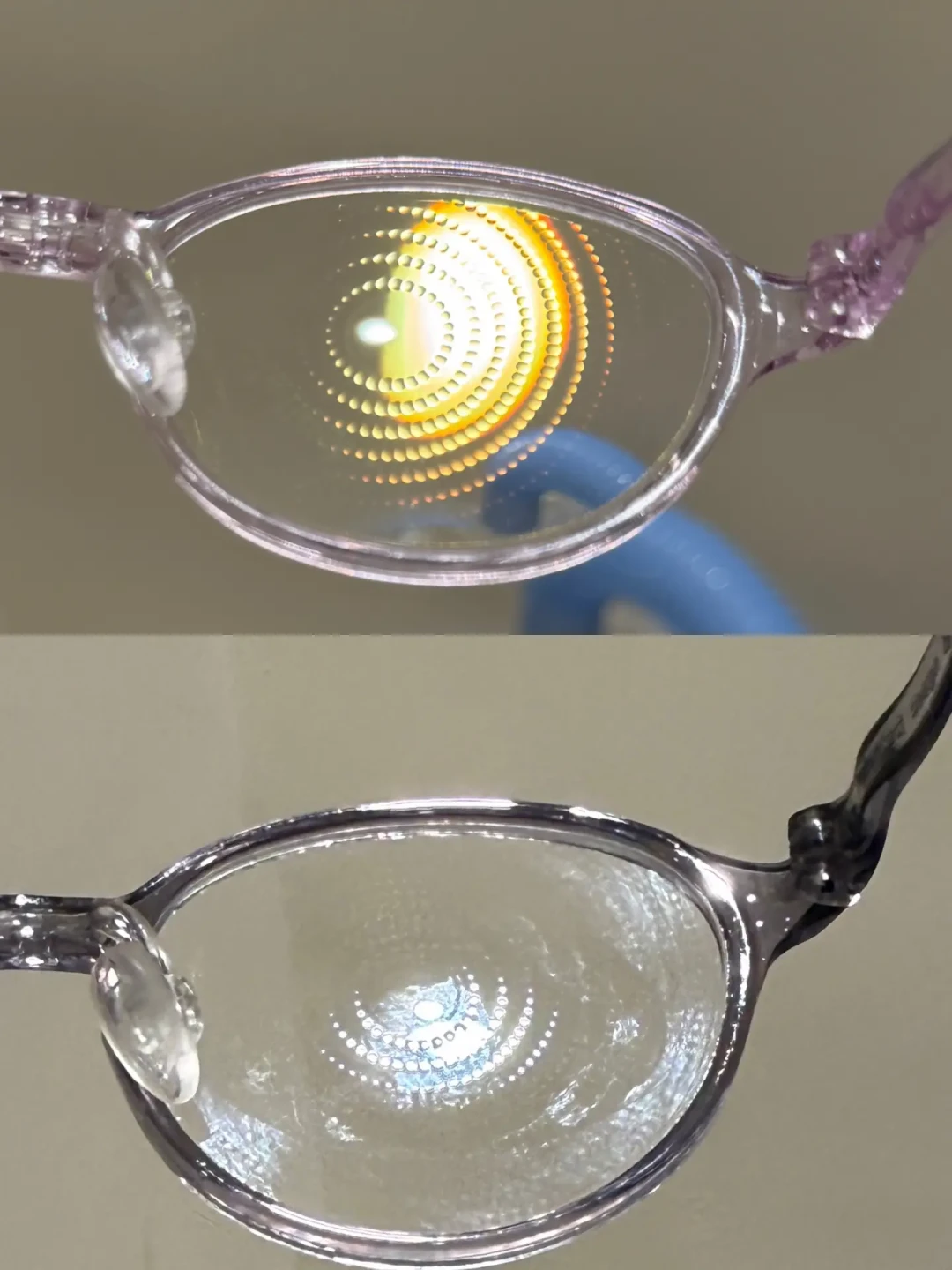

第三种：强光下随角度游走的紫蓝色斑块——薄膜干涉，正常现象。
8月8日那条"才取的星趣控，阳光下出现很多紫色斑块，像汽油洒在地上"的帖子，楼主自己查完资料给出了相当专业的自查方法，我几乎原样转述：星趣控这类镜片表面布满微透镜阵列，又镀了多层复合膜，阳光这种广谱强光以不同角度打进微结构，会产生薄膜干涉。镀膜本身带蓝紫反射底色，所以户外特定角度下会集中显现紫、蓝色光斑。室内光线柔和，就只看得到点阵圆环。鉴别要点：转动镜框，斑块跟着角度移动、形态会变；镜片表面摸起来光滑，没有发白、雾感、龟裂——这是光学现象，不是质量问题，一分钱不用花。顺带说一句，这不是离焦镜专属，有人的万新防蓝光片在阳光下反紫光，寄回店家检查也说"没问题"，本质是一回事。小红书小红书

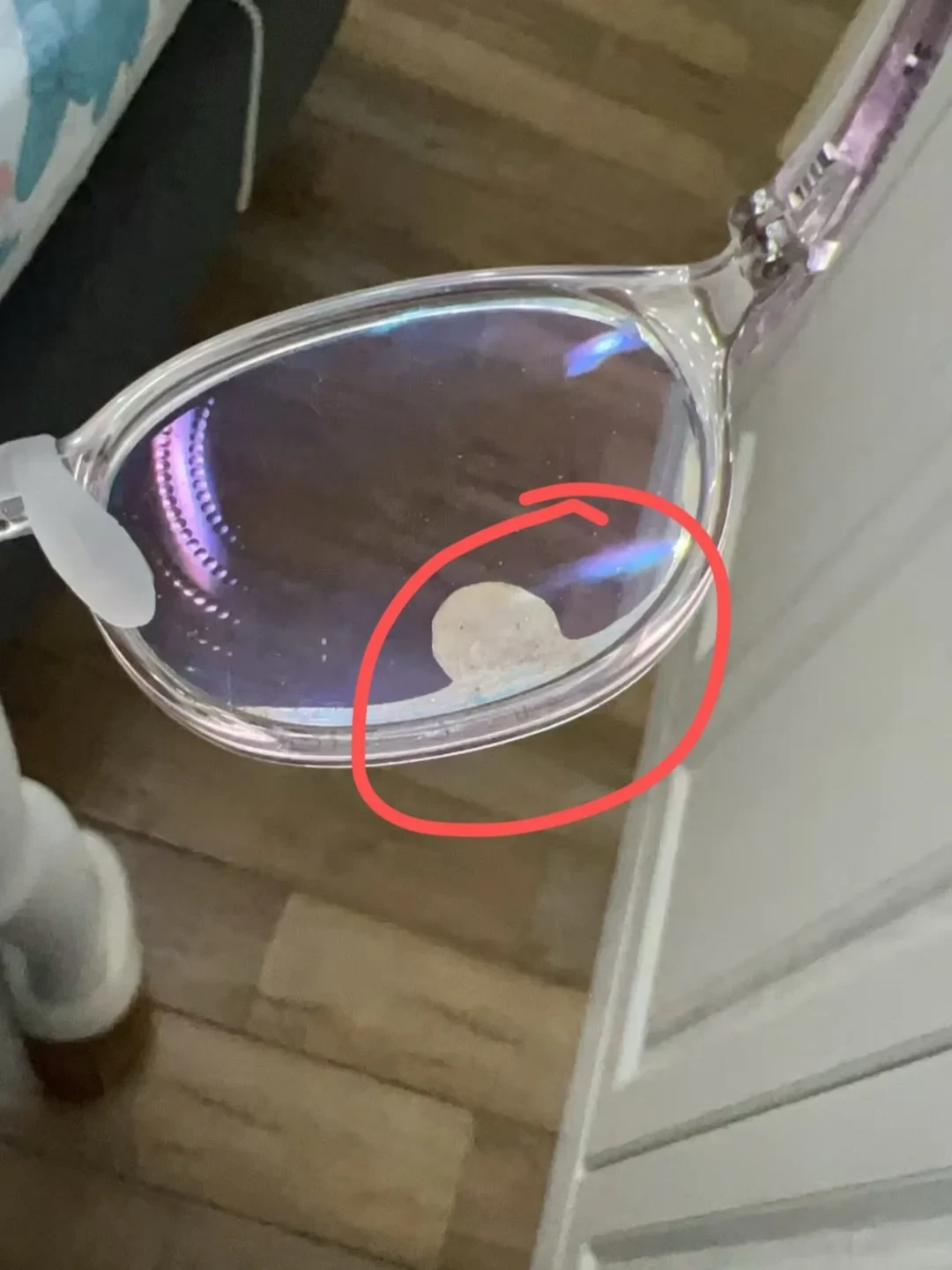

第四种：位置固定、擦不掉的雾印、细纹、龟裂——裂膜/脱膜前兆，这个要警惕。
如果斑块固定在同一个位置，转动眼镜也不动；近距离看发灰、有细密的网状纹路；清洗擦干后依然肉眼可见——那就不是脏，也不是干涉，而是膜层本身裂了或开始脱落。这种情况别再自己折腾，尽快带着购买凭证回店检测，能不能走质保，后面细说。
三个测试，30秒分诊
把上面的分类浓缩成一套自查动作，发现"斑"的时候按顺序做：
测试一：转动看角度。 拿手机手电或对着窗光，慢慢转动镜框。斑块跟着动、忽明忽暗的，是干涉色，放行；纹丝不动钉在原地的，进入下一步。
测试二：冲水看湿态。 清水冲洗镜片，观察湿润状态下斑块的变化。明显变淡或消失的，是表面附着物（皂垢、油膜、加工粉），自己洗或回店洗都能解决；湿的时候看不见、一擦干又回来的，或者干湿一个样的，多半已经伤到膜层。
测试三：指腹加侧光。 洗净手后用指腹极轻地滑过斑块区域（别用力），再对着侧光看。光滑无痕的，问题不大；能感到凹槽、毛糙，或者侧光下看到细碎裂纹的，是划痕或裂膜，停止一切自行处理。
再加一个辅助判断——回忆时间线：斑是取镜没几天就有（指向加工残留）？是用肥皂/洗手液/消毒湿巾洗过之后出现（指向化学残留或腐蚀）？是夏天放车里、洗热水澡、吹风机吹过之后出现（指向高温裂膜）？时间线往往比斑本身更能说明责任。
为什么几千块的镜片也"娇气"：一层膜的物理真相
知乎上一位行业作者今年4月写过一篇镀膜逆向分析长文，自报经手加工的历史数据超过两万片，把这事讲得很透。我挑重点转述：知乎
树脂镜片是"软塑料基片+硬无机镀膜"的组合——他打了个比方，像橡胶皮筋外面包了一层锡箔纸。一个是高分子有机物，一个是金属氧化物，热膨胀系数完全不同，天生就是"强扭的瓜"。让这个组合分手的有三大杀手：温差（皮筋包锡箔放冰柜再进烤箱，锡箔必裂——镜片同理）、应力（挤压、搓洗、超声波震荡）、化学试剂（酸碱性清洁剂、化妆品、汗液长期残留）。
几个和"斑"直接相关的推论：
折射率越高，越怕热。 常用镜片材料里，1.60的MR-8热变形温度约118℃，算耐热优等生；而1.74的MR-174只有约78℃，是所有高折射率材料里最低的。高度数朋友花了大价钱上1.74，结果这片膜恰恰最怕高温——夏天放车里、洗澡戴进浴室、对着吹风机，都是裂膜高危动作。知乎
离焦镜抗摔但不耐磨。 PC材质抗冲击是强项，可表面硬度不高，那条两千多赞的清洗攻略帖专门提醒过这批离焦镜有多怕刮。干擦是大忌。254条评论的磨损帖里，最高赞经验就八个字：不要用布擦，只能水洗。小红书
变色片的膜更脆弱。 变色层要旋涂在膜系中间，整套膜层结构被迫调整，行业内的共识是"变色+任何膜层都更容易脱膜"。配了全视线这类变色片的，对高温和清洗要更上心。
那洗洁精到底能不能用？这是评论区吵得最凶的问题：有人说"眼镜店嘱咐洗洁精最好"，有人说"店里说洗洁精也不行，要用泡沫洗手液"，还有人说"用洗洁精洗了一年半啥事没有"。行业作者的解释能调和这场战争：洗洁精本身中性、没问题，问题出在两点——一是搓。膜层如果已经因为温差或老化出现细小裂纹，中性清洁剂渗进去加上反复搓洗的应力，会加速开裂；二是残留和干擦。泡沫没冲净就晾干，或者带着灰直接用布/纸巾擦，等于拿砂纸打磨。所以正确姿势是：先冲掉浮尘，少量洗洁精在指腹揉出泡沫轻抹，流水彻底冲净，最后用纸巾蘸干而不是擦干。至于香皂、沐浴露、酒精、消毒湿巾，请直接拉黑——前者留皂垢，后者伤膜。小红书知乎
超声波清洗机呢？它能震出鼻托和镜框缝隙里的油污，确实好用，但对镜片本身是双刃剑。那位行业作者的建议是震5-10秒足够。知乎上还有人分享过上了新闻的案例：一副戴了多年的大牌墨镜进店超声波清洗，震完直接脱膜索赔——旧镜片表面本来就可能藏着看不见的裂膜，超声波成了压垮它的最后一根稻草。原则：新片、好片、短时长可以；老片、变色片、已经起雾起纹的片，别进超声波。知乎
斑分清了，钱的事就好办了
最后是大家最关心的：查出问题之后，这笔账找谁算。
加工残留：回店免费处理，取镜后越早越好。这是店里的加工收尾问题，态度可以理直气壮。
皂垢/油膜：自己按上面的方法洗掉，零成本。顺手把家里的香皂从洗手台边挪远点。
干涉色斑：正常光学现象，不用处理。如果店员借此推销"换更好的镜片"，转身就走。
裂膜/脱膜：翻出保修卡。依视路对膜层提供质保（常见为12个月，以你的质保卡和门店口径为准），但人为损坏不保——高温、化学品、干擦造成的裂膜，门店大概率鉴定为"人为"，这在过去几十条维权帖里反复出现过，留好购买凭证、包装袋和镜片雾显，是谈判的前提。另外提醒一句：星趣控的"星保障"保的是度数进展（涨度换新品那套规则），不是镜片质量险，两者别搞混。

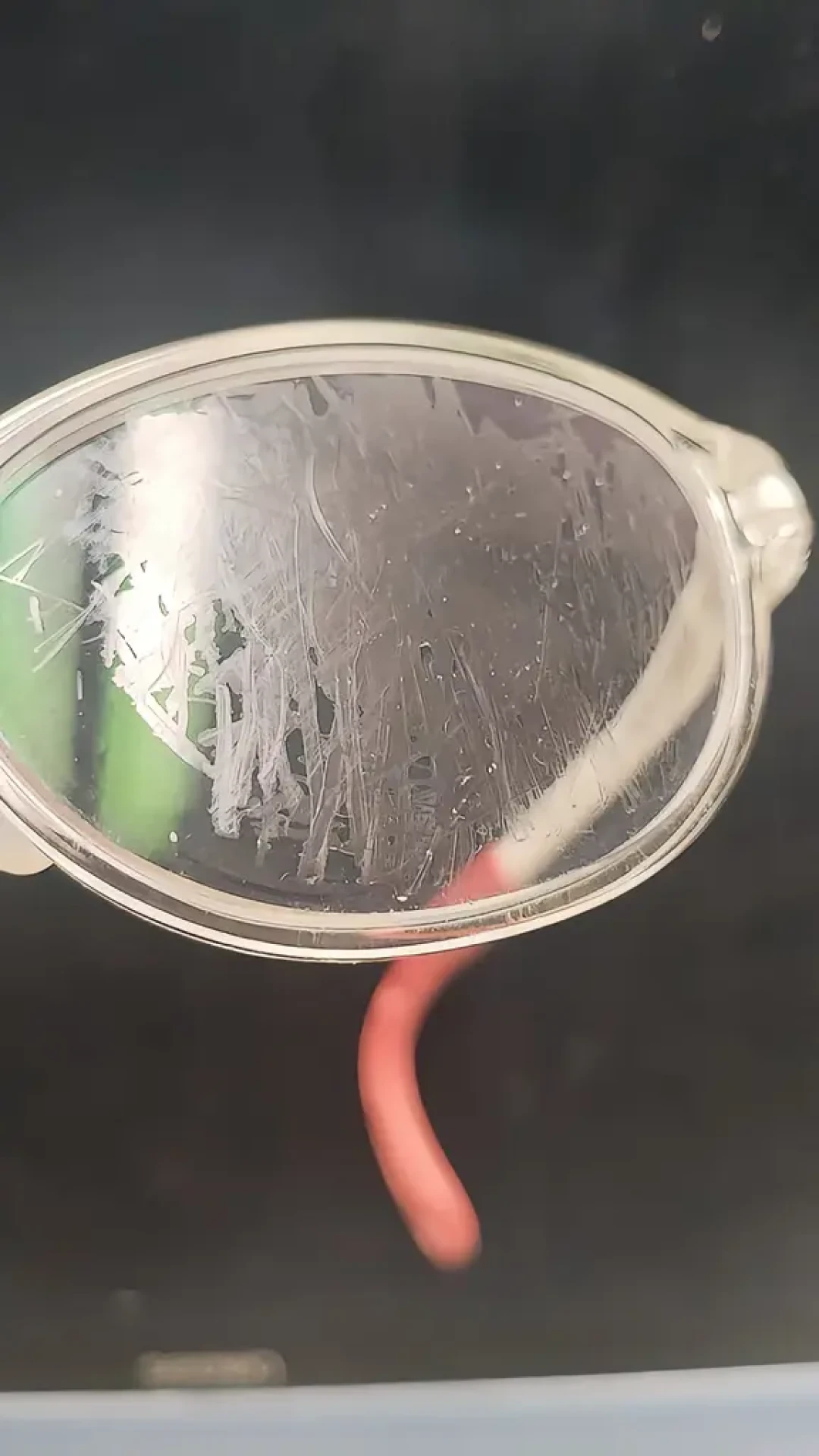

磨损划痕：换不换，听数据的，别听话术。那条254条评论的帖子底下，有家长晒出娃磨损严重的镜片，医生的结论是"眼轴控制得不错，不影响使用，不需要换"。而另一位家长的经历是，眼镜店说"花成这样对视力有影响吧"，然后"我就掏钱了"。离焦镜的价值在微透镜结构是否还完整覆盖关键区域，定期复查时让医生或验配师对着焦度计看一眼磨损位置，比店员的肉眼判断可靠得多。小红书
一份30秒保养清单，贴冰箱上
每天：清水冲浮尘 → 指腹蘸微量洗洁精轻抹 → 流水冲净 → 纸巾蘸干。
永远不要：干擦、衣角擦、香皂沐浴露酒精消毒湿巾、指甲抠。
高温红线：夏天车内、洗澡堂、桑拿房、吹风机、火锅蒸汽上方，眼镜一律不进。知乎
超声波：只用几秒钟，老片变色片不进去。
每周对着侧光检查一次镜片，发现固定雾印、细纹，立刻回店，别拖过质保期。
几千块的镜片，最怕的不是孩子磕碰，而是大人用错方法"爱护"它。这轮白点、紫斑、油膜看下来，真正报废的镜片其实是少数，多数恐慌来自"不认识它"。做一遍那三个测试，你大概率能把"要不要重配"这个问题，降级成"今晚怎么洗"。
你家娃的离焦镜或者你自己的依视路镜片上出现过什么"斑"？最后是怎么定性、怎么处理的？欢迎在评论区补充你的案例——这类求助帖底下，最有用的答案往往来自踩过同一个坑的人。
