霍尔元件在感应灯中的应用

一、霍尔元件原理简要

霍尔元件是磁敏传感器：当有磁场靠近元件时，会产生霍尔电压，电路检测到这个电信号，实现磁场→电信号的转换；磁场移开，信号消失。它只对磁场敏感，不是人体红外感应。

> 感应灯分两类，不要混淆：

> 1. 人体感应灯：多用红外传感器 PIR、微波雷达，感应人体；

> 2. 霍尔感应灯：靠磁铁触发，属于磁控感应。

二、霍尔元件在感应灯里的工作方式

霍尔感应灯一般搭配小磁铁使用：

1. 磁铁靠近霍尔元件 → 霍尔输出触发信号；

2. 主控芯片收到信号，点亮 LED 灯；

3. 磁铁移开 → 霍尔信号消失，延时一段时间后灯熄灭（也可设置成磁铁离开就关灯）。

两种常见结构

1. 磁吸开门灯（橱柜灯、衣柜灯）

霍尔元件装在灯体，磁铁装在柜门。柜门关上：磁铁贴近霍尔，灯灭；柜门打开：磁铁远离霍尔，触发开灯。这是最典型的霍尔感应灯。

2. 磁吸触摸 / 磁吸开关灯

把磁铁当作触发件，磁铁靠近灯体霍尔传感器，切换灯光开关 / 档位。

三、电路简单组成

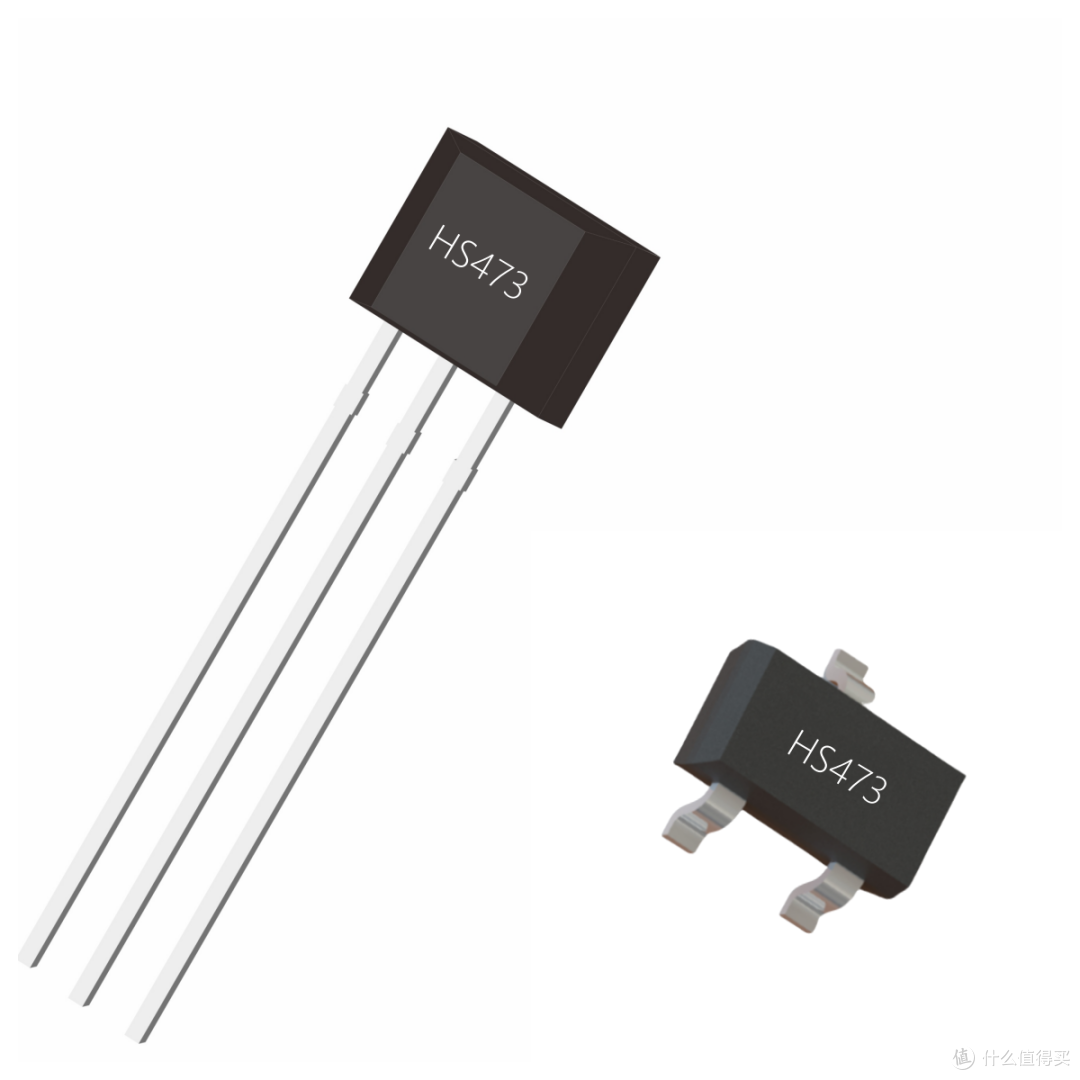

- 霍尔元件（霍尔传感器，有开关型霍尔最常用）

- 信号放大 / 整形电路（很多开关霍尔内置）

- 单片机 / 驱动电路

- LED 灯珠、电源（锂电池 / USB 供电）

四、优点

1. 非接触触发：没有机械按键，不会磨损，寿命长；

2. 密封容易：霍尔和磁铁不用接触，灯外壳可以做全密封，防潮；

3. 抗干扰较好：不受光线影响，不会像红外灯受阳光干扰；

4. 功耗低，适合电池供电的衣柜灯、橱柜灯。

五、应用实例

衣柜感应灯：灯固定在衣柜顶板，磁铁固定在柜门。关门时磁铁贴在霍尔旁边，灯关闭；柜门打开，磁铁离开，霍尔检测磁场消失，输出信号，LED 点亮；关门磁铁靠近，灯熄灭。
