拆解报告：iWalk 爱魔 Amour Airset 头戴式降噪蓝牙耳机

iWALK是厦门广开电子有限公司（U2O）旗下品牌。公司从2003年创业初期单纯的手机电池组装工厂，目前已经成长为“综合品类的智能手机周边配件”研发、生产型企业。蓝牙耳机在某种意义上也可以算作是手机配件，目前iWALK已经推出了多款TWS蓝牙耳机、TWS真无线游戏耳机，还有我们今天要拆解的这款头戴式蓝牙耳机。

iWalk 爱魔Amour Airset是一款带有ANC主动降噪功能的头戴式蓝牙耳机，采用可折叠设计，内置40mm定制驱动单元，支持蓝牙和有线连接，听音乐续航约35小时，开启ANC续航约25小时。下面就通过我爱音频网的详细拆解来看一下这个品牌的耳机产品内部做工如何吧~

一、iWalk 爱魔 Amour Airset 开箱

包装盒正面比较简洁，是耳机一侧的产品图，耳机壳体上印有品牌名和产品型号；左上角是品牌iWalk的Logo，左边是产品类别“带有主动降噪功能的头戴式无线立体声耳机”，左下角宣传语是“最好的音乐体验”，右下角是产品名“Amour Airset”爱魔。

包装盒背面介绍了产品的特色功能和部分规格，后面会为大家介绍到。

包装盒侧面是六个产品的特色功能，包括：主动降噪、35小时续航、HiFi立体声、有线无线二合一、舒适佩戴、内置麦克风。

包装盒内物品，耳机一副、两条线材和一个收纳袋。

上面是双3.5mm接口的音频线，三段设计；下面是一条USB-A to Micro-USB接口的充电线。

耳机收纳袋里面有合格证、说明书等。

左右耳机壳体上都有功能按键。

耳罩可以平放在桌面上。

耳机采用蛋白质皮耳罩提高佩戴的舒适性。

头梁大小可调节。

伸开后里面是金属头梁。

耳罩部分还可以向内折叠收纳，连接处也是金属材质。

头梁顶部的材质跟耳罩一样，里面是比较柔软的海绵。

头梁外侧壳体上印有产品名称“Amour Airset”。

耳罩壳体上的“iWalk”品牌名。

支架上有一块缓冲垫，避免和耳机外壳直接接触。

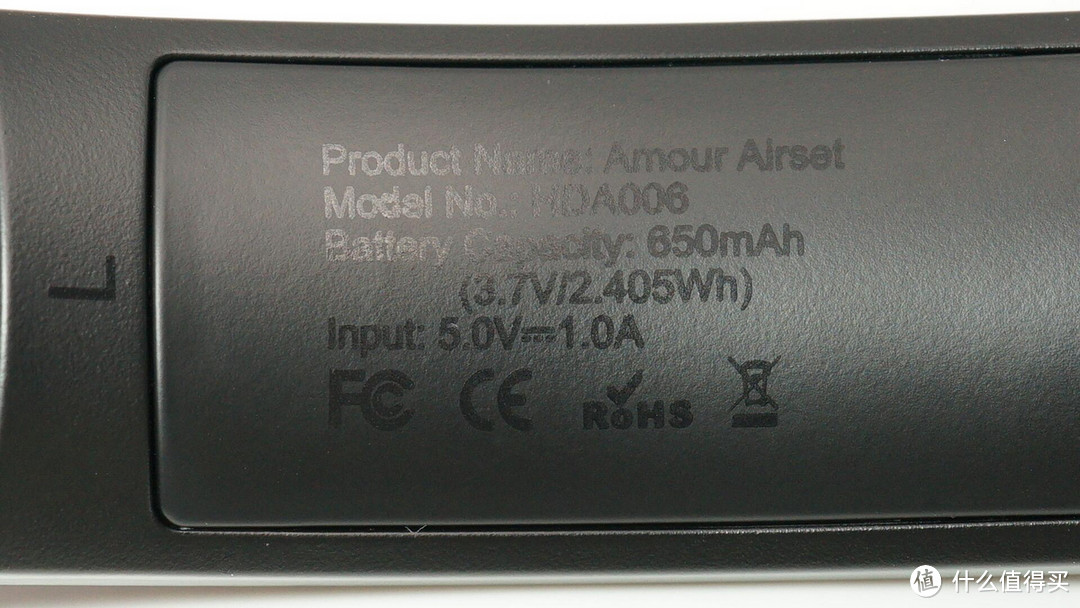

左耳头梁内侧的产品信息，产品名：Amour Airset，型号MDA006，电池容量650mAh，输入：5V⎓1A。

下面先来看看右耳机的按键布局。

音量调节键也是快进/快退键，中间的播放/暂停键也是电源键。

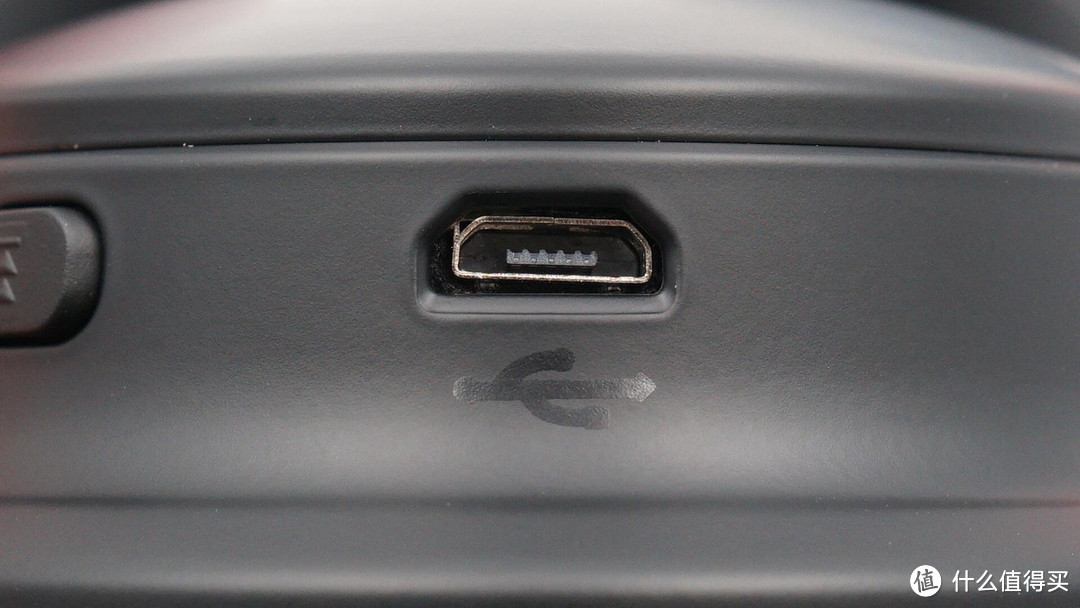

Micro-USB充电接口。

降噪耳机前馈麦克风的开孔。

再来看看左耳的按键布局。

主动降噪功能的开关。

3.5mm音频接口。

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对iWalk 爱魔 Amour Airset进行有线充电测试，充电功率约为1.1W。

二、iWalk 爱魔 Amour Airset 拆解

拆下耳机内侧的耳罩，采用胶水固定。

耳罩内侧的海绵。

耳机内侧特写，中间是降噪耳机的后馈麦克风。

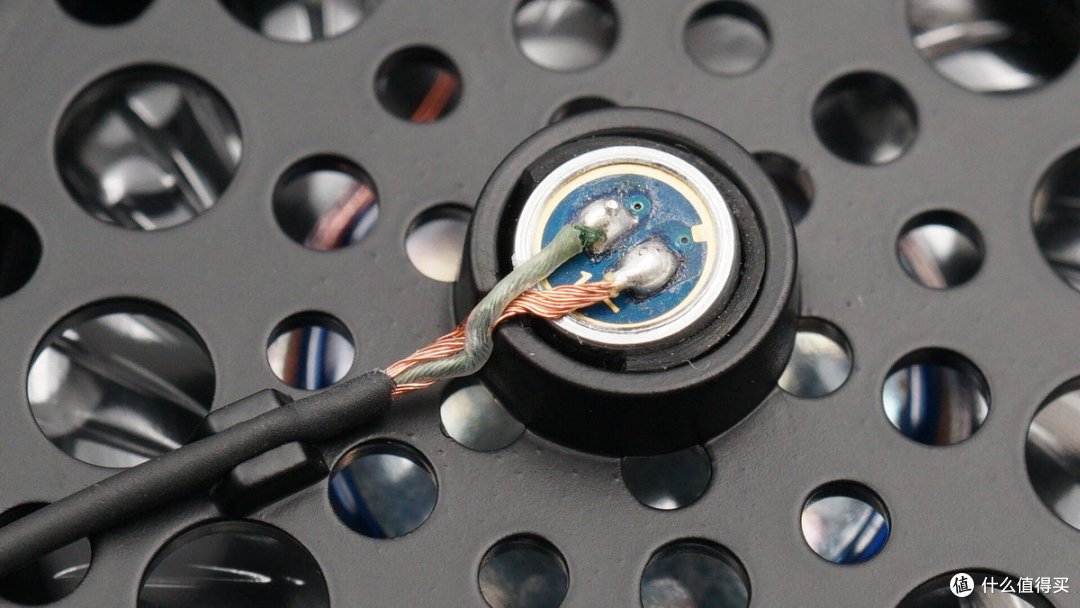

后馈麦克风特写，主要是收集耳道内的杂音传给降噪芯片进行运算，降噪芯片再通过后馈麦克风下面的扬声器发出反向声波抵消噪音。

卸下内侧螺丝，即可取出耳机的外壳。这是左边的耳机，里面主要是电池电路。

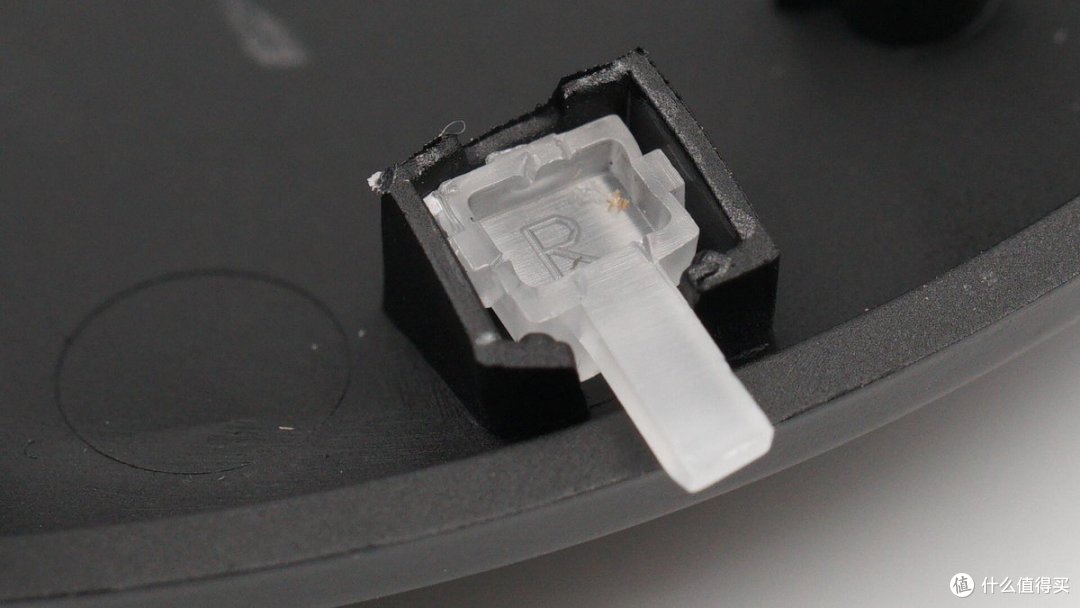

降噪开关的指示灯导光柱。

电池给各功能区供电导线的焊点，整齐排列在PCB板上，上面有对应的定义。

软包电池信息，“PR 802040”，电压3.7V，容量650mAh/2.4Wh。

电池保护电路特写，保护电池的充放电安全。

LED指示灯特写。

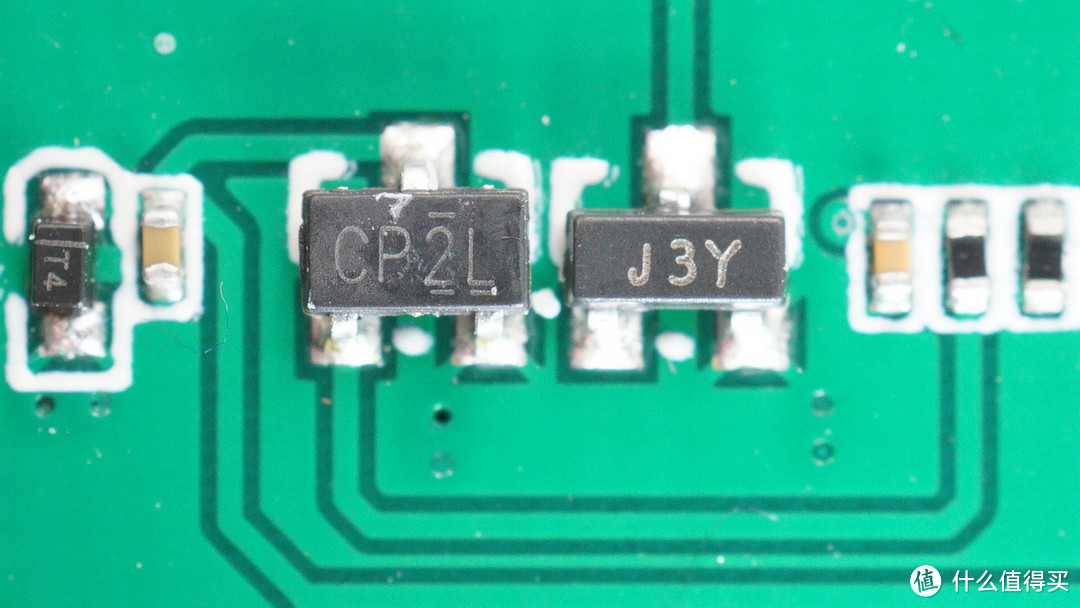

左侧是南麟 LN61C 电压检测IC，右侧是S8050三极管。

南麟 LN61C 详细资料。

PCB板另一侧特写。

ANC功能的滑动开关。

3.5mm音频接口。

下面再来看看耳机右耳的主电路。

耳机内侧电路一览，主板上焊接了两颗电解电容。

10v 100μF的电容。

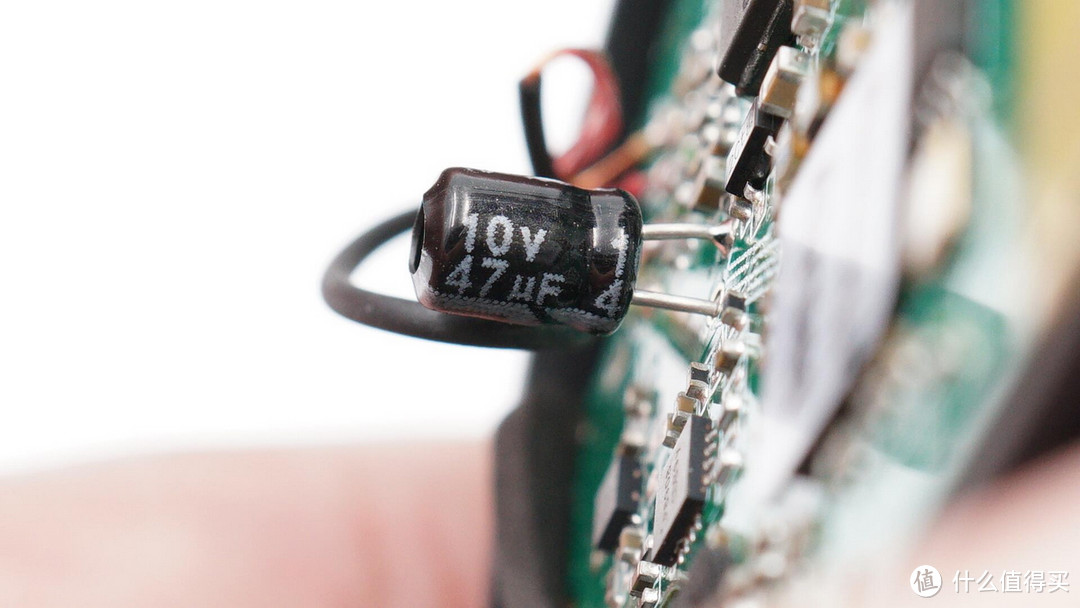

10v 47μF的电容。

镭雕9020 2530的MEMS硅麦，这是耳机的前馈麦克风，用来收集环境噪音反馈给降噪芯片。

充电接口内侧有一圈泡棉保护。

主板另一面主要是充电接口母座和各功能按键。

微动按键特写。

板载蓝牙天线特写，用于收发蓝牙信号。

四颗LED指示灯。

BC849C 三极管。

南麟 LN1152B 3.3V LDO，用于提供3.3V直流。

南麟 LN1152B 详细资料。

南麟 XT2052 1A线性充电IC，为耳机内置锂电池充电。

南麟 XT2052 详细资料。

一颗无标降噪芯片。

圣邦微 SGM4062 带锂电池充电器前端保护的过压保护IC，用于输入过压保护的同时还能防止电池过充。

圣邦微 SGM4062 详细资料。

润石科技 RS550 切换开关，在没有供电的时候，内部通道全部导通，可以在耳机没电和关机的时候作为有线耳机使用。

Diodes PAM8908 25mW 立体声耳机驱动器，内置电荷泵，无需输出电容，用于驱动耳机单元。

Diodes PAM8908 详细资料。

丝印25Q80BW的存储器，用于存储配置和蓝牙连接信息。

耳机采用高通CSR8635蓝牙音频单芯片方案，支持蓝牙4.1，采用QFN封装方式，内置锂电池充电器。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

高通CSR8635资料图。

扬声器单元单独密封。

调音孔特写。

扬声器单元的振膜。

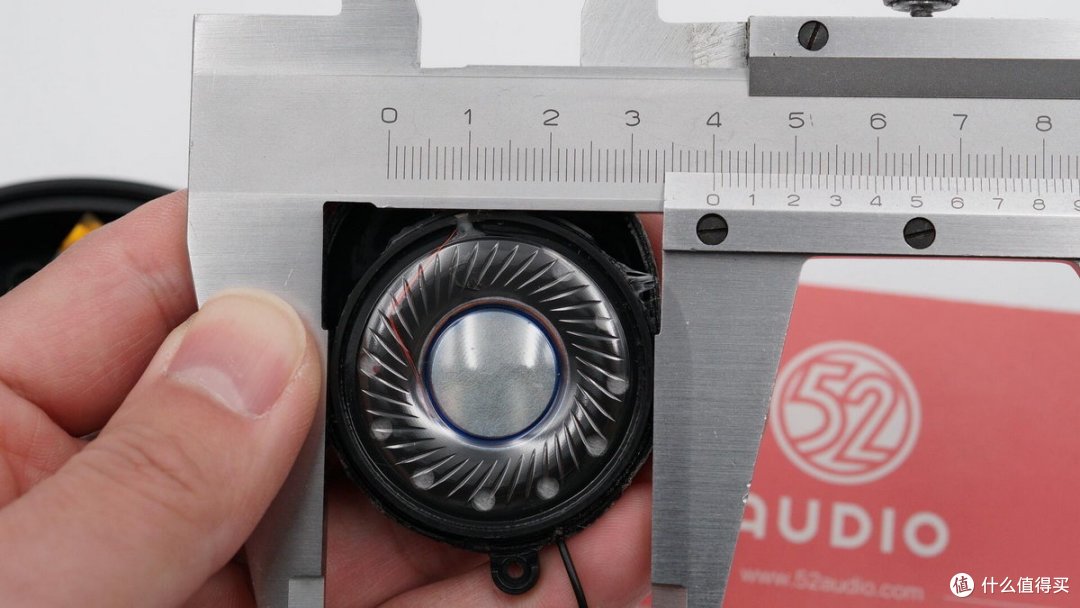

扬声器尺寸41mm。

拆解全家福。

我爱音频网总结

iWalk 爱魔 Amour Airset 头戴式降噪蓝牙耳机，外观设计比较简洁，耳罩和头梁采用复合皮质和海绵提升佩戴的舒适性，耳机可以向内折叠、也可以翻转，便于收纳。

内部电路方面，耳机采用了圣邦微SGM4062 过压保护IC，用于输入过压保护的同时还能防止电池过充；电路上还采用了比较多的南麟电路保护IC，南麟XT2052为耳机内置锂电池充电，电池容量650mAh，能够提供较长续航；南麟 LN1152B LDO，用于提供3.3V直流；以及南麟 LN61C 电压检测IC。

耳机的主控芯片为高通CSR8635，支持蓝牙4.1，耳机通过板载蓝牙天线收发蓝牙信号；耳机采用一颗无标降噪IC，使用模拟降噪的方案；还有Diodes的PAM8908用于驱动耳机单元。

此外耳机还支持3.5mm有线连接，内部采用润石科技RS550切换开关，在没有供电的时候，内部通道全部导通，能作为有线耳机使用。iWalk 爱魔 Amour Airset 内部设计和做工都比较规整，是一款不错的入门级产品。
