55元换屏记-SONY NEX 5R再逢春

经过数年的努力，大法在微单领域目前基本是处于独孤求败的境界。除掉众人皆为之倾倒的7系全画幅微单不提，SONY在APS-C画幅的5系微单上也缺乏竞争，笔者手里2012年发布的NEX 5R在画质上居然依旧可以与友商最新款的截副单电一战。

但是大法家的截副单电机在液晶屏上，不知道也用了什么黑科技，几年之后镀膜就会严重脱落，虽然并不影响使用，但是看起来，基本上就是叙利亚成色那个级别的了。

惨不忍睹

通过贴膜大法可以在一定程度上遮盖这种液晶屏的缺陷，但是贴膜本身又会严重削减屏幕的防反射效果，导致在日光下的查看舒适度大幅度降低，笔者认为还是换一块新的液晶屏比较合适，经过上网查询，发现这款机器的屏幕已经降到了白菜价的水平，于是毫不犹豫的就下了单。

55 很便宜

4天之后，屏幕到货，由于笔者购买的是整套屏幕组件，所以只需要自己稍微动动手，就可以搞定啦。

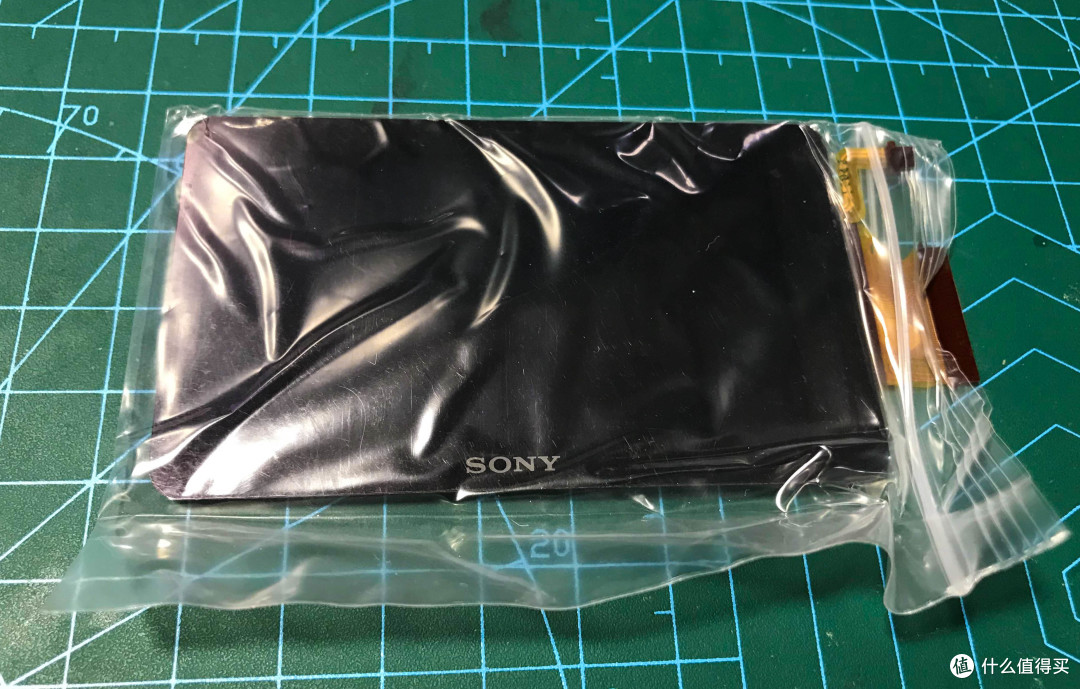

新的屏幕组件

打开看看，怎么这么多划痕？难道是旧货？

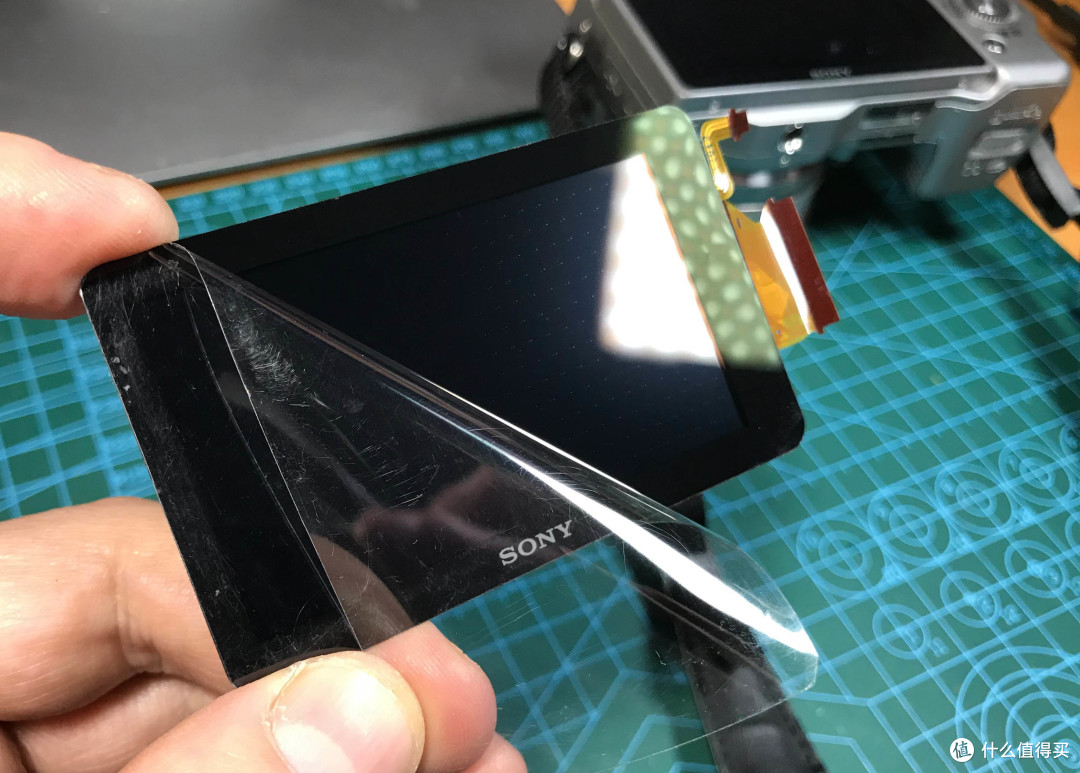

哦，原来还有一层保护膜，揭开之后才能看到真容

大法家的电子产品，从拆卸的角度出发，都是比较容易的，这可能与SONY是工程师文化当家有关，NEX 5R的这款相机的可维修性也很不错，是一款结构设计非常赞的机器。

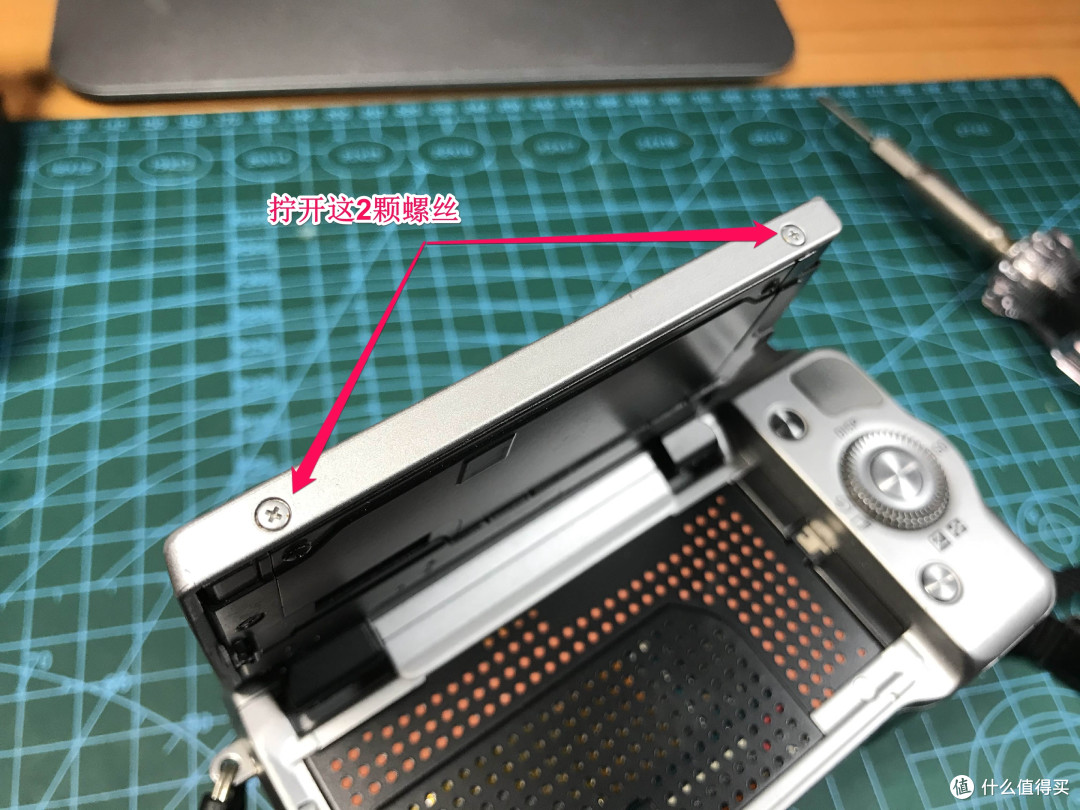

就2颗螺丝

与很多采用卡扣结构的设计不同，NEX 5R要拆屏幕只需要卸下上图中的2颗螺丝。

PS:从维修方便性的角度出发，笔者还是偏爱螺丝固定的，卡扣结构在拆卸的时候非常容易损坏。

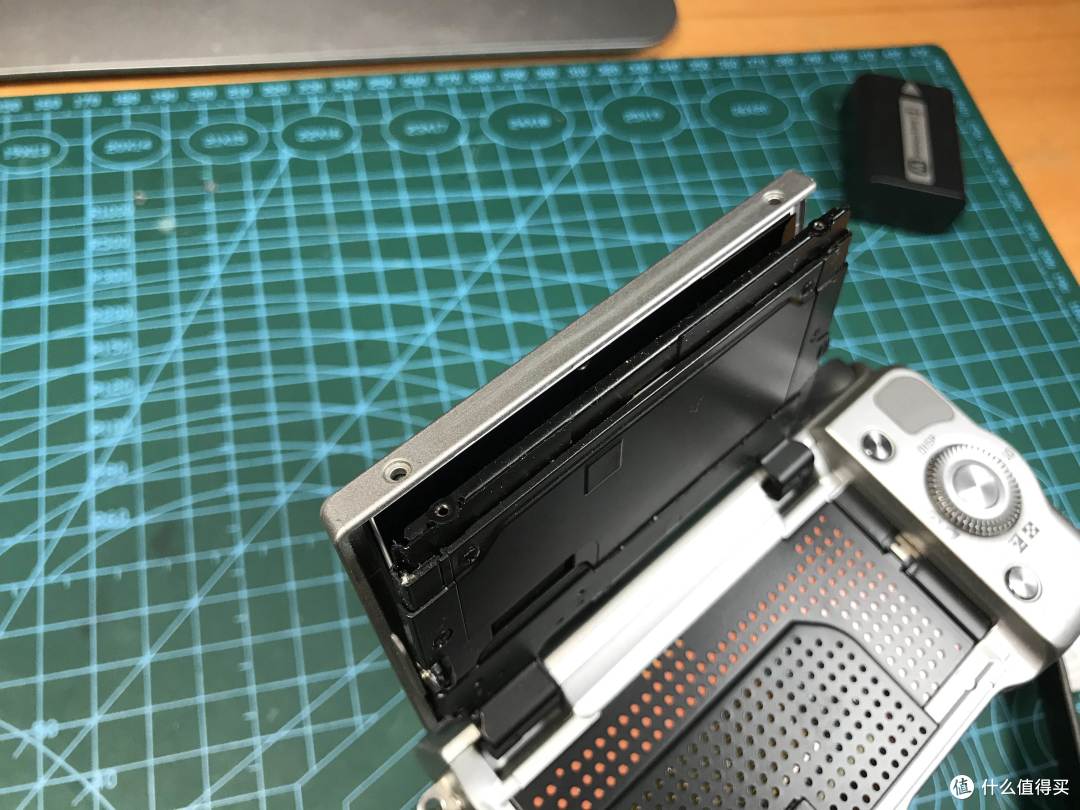

分离屏幕

然后再轻轻地向外推动屏幕，液晶屏就会和翻转机构分离开来。

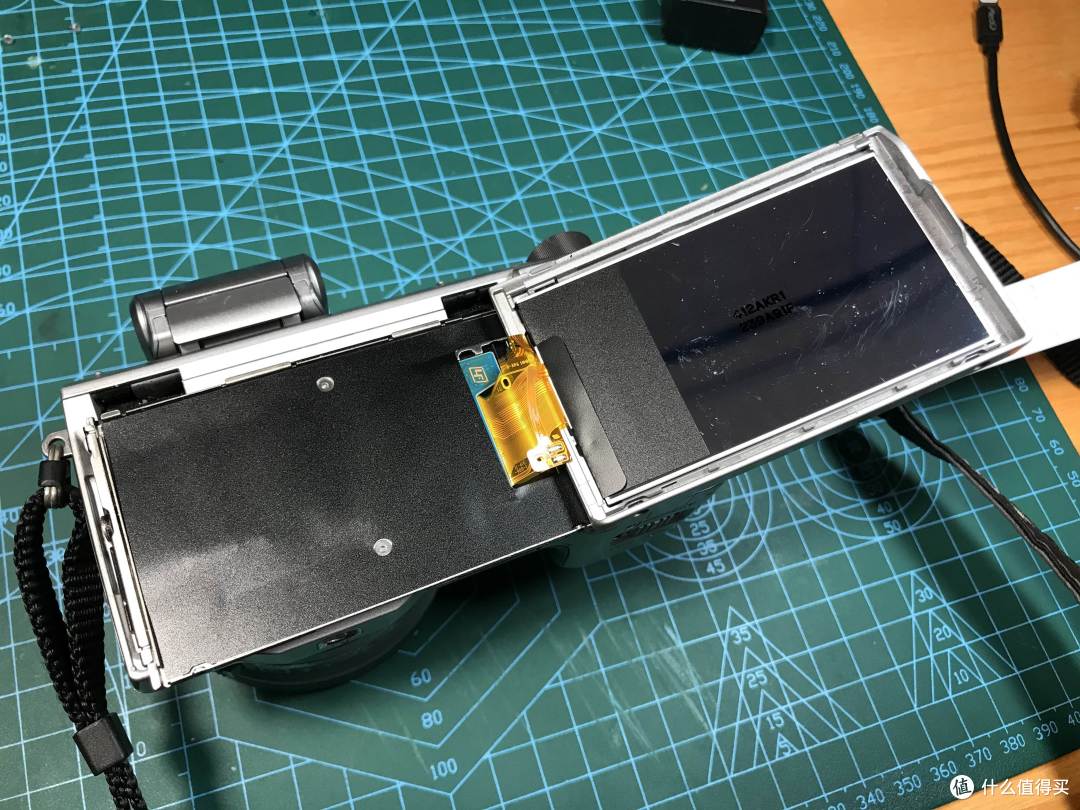

完全开启状态

分开之后，整个液晶屏幕组件可以向上图一样向右翻转，露出下面的驱动电路板。

揭去保护膜

拉出驱动板

去掉2张黑色的保护贴膜之后，就可以轻松的拉出驱动电路板了。

松开LED电缆连接器

用镊子向上翻转连接器的黑色压条，就可以轻松断开LED的连线。

上面窄一些的这根线，是触摸屏的连线，只要向右稍微用力即可拉出，这样我们就断开了液晶屏的全部连线。

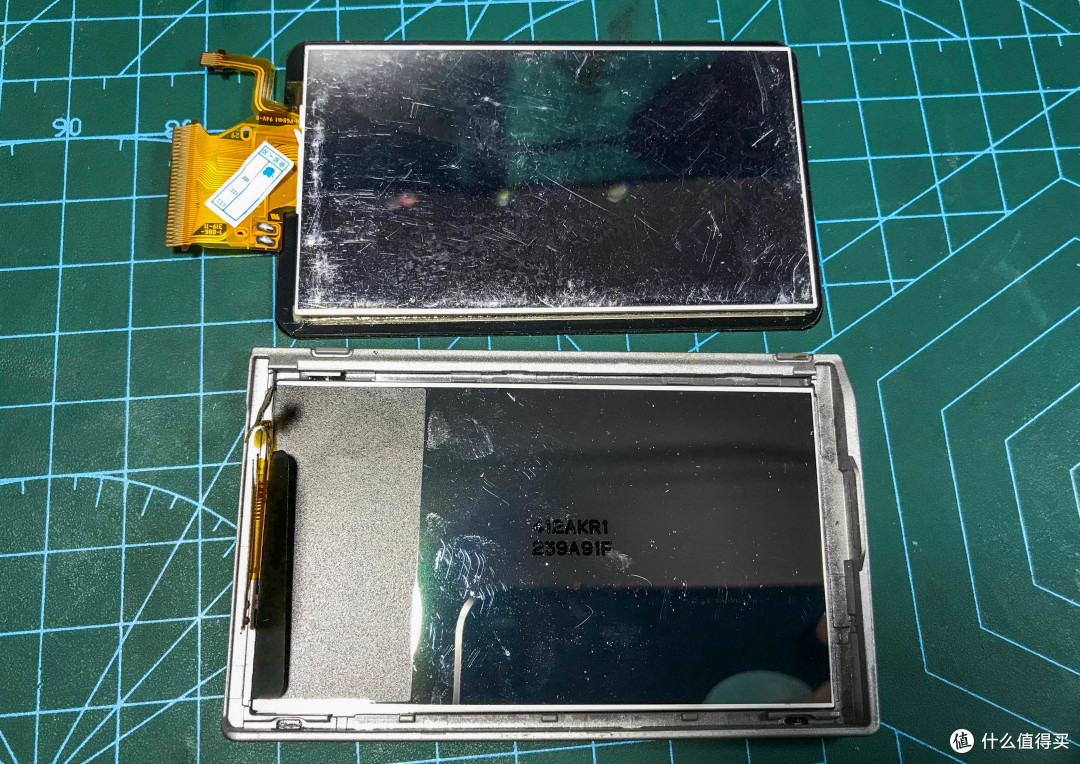

上面是新，下面是旧

比较一下新旧两个液晶屏，发现还是有一些不同的地方哟，下面的原装屏看起来精致很多，而且还有个塑料边框，我们需要拆掉它再装到新买的屏幕上去。

撬开液晶屏边框

液晶屏的塑料边框是用双面胶黏贴在屏幕上的，用塑料撬杠可以轻松的将它弄下来。

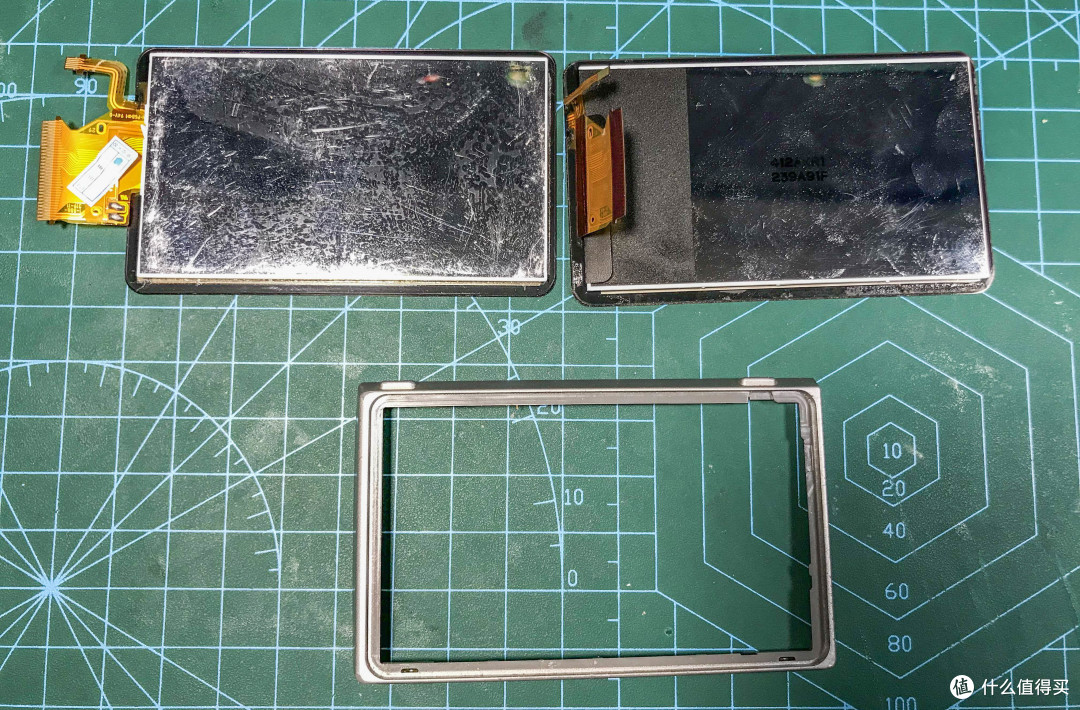

边框上的残胶也要清理干净，才算是拆解完成

旧的液晶屏拆掉之后，笔者发现新买的屏幕组件并没有提供双面胶来固定屏幕，看来只有自己动手了

3M出场救驾！

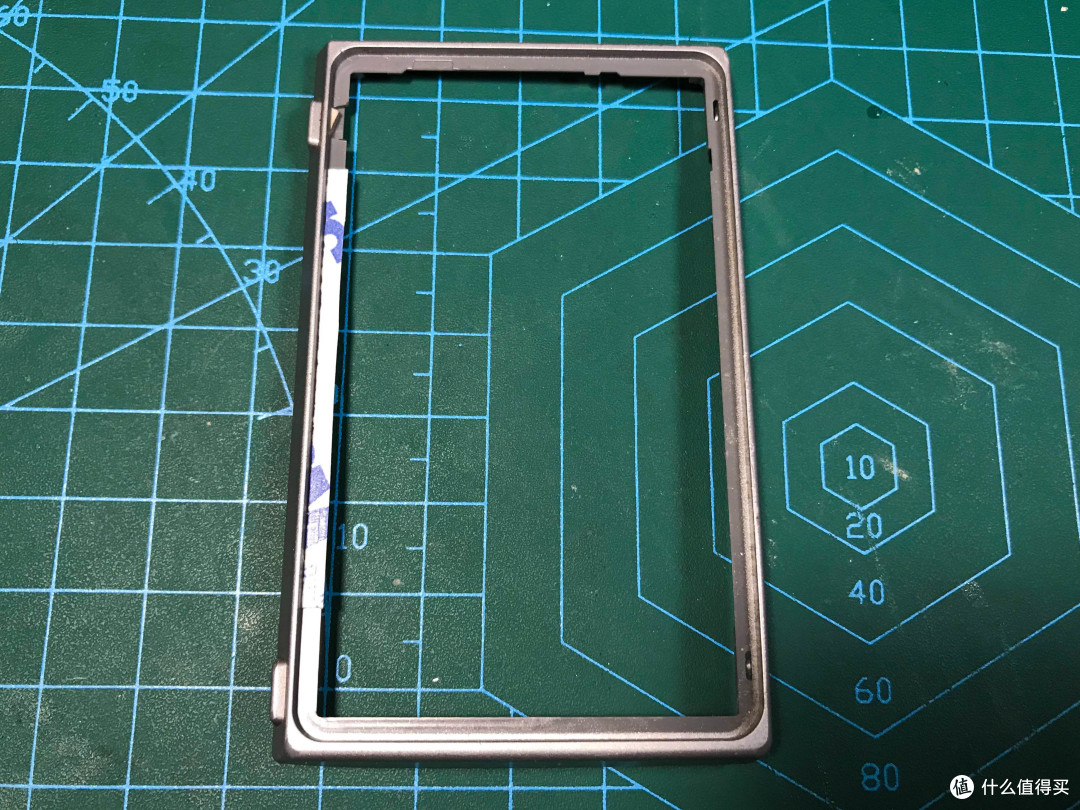

裁成宽度1.5MM的细条黏贴在边框上

一圈都要粘好双面胶

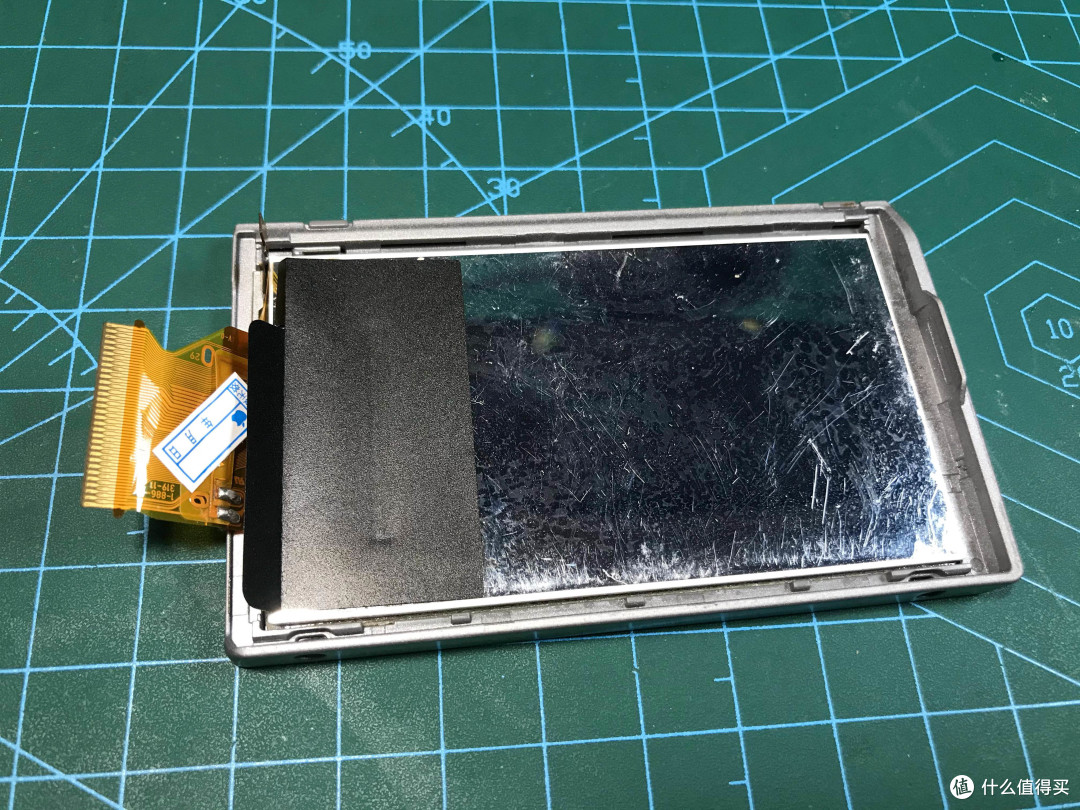

将新的LED组件装回塑料边框中

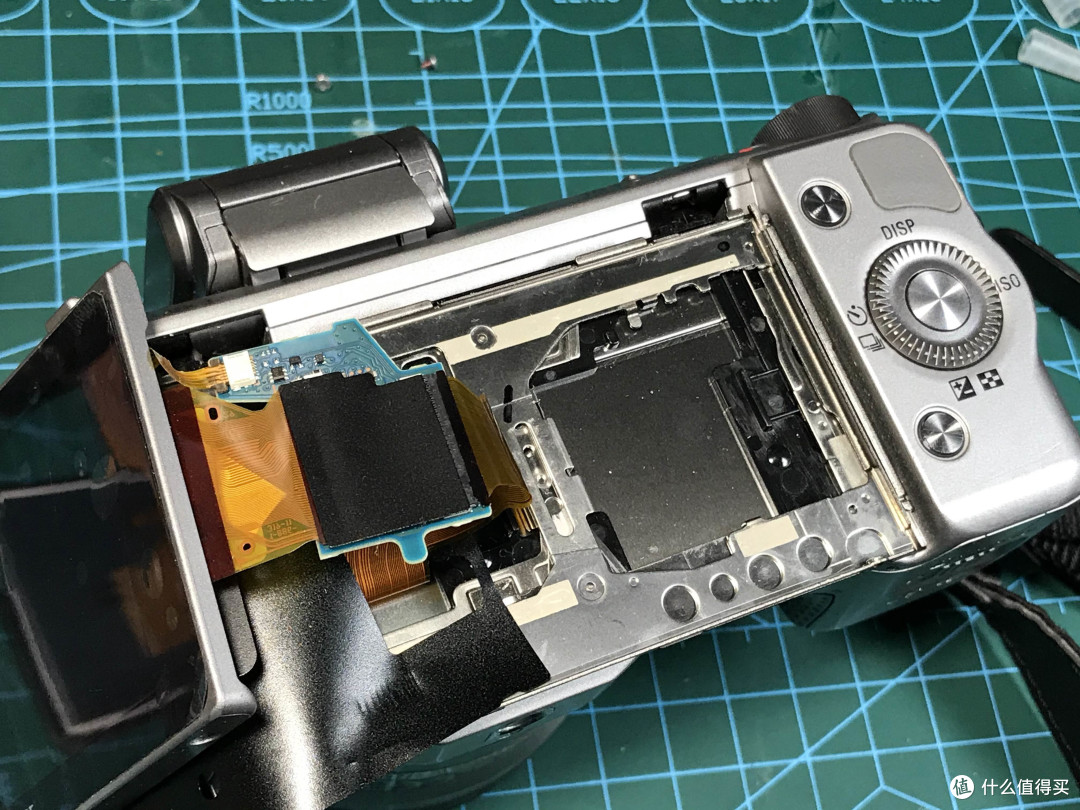

再按顺序插好触摸屏和显示屏的2根驱动线，并将之前取下的保护膜原样粘回

装回液晶屏的步骤与拆除是相反的，特别要小心的是不要扯断那两根桡性电路板。当所有的部件都复位之后，最后上好那两个屏幕螺丝，整个液晶屏的修复工作即告完成。开机测试吧。

新的屏幕亮起来了

开机后，屏幕正常显示，触摸功能也完全没问题，这次的拆机维修可以说是大功告成了。与旧屏幕比起来，新的屏幕让整台机器的外观感受又恢复到了它的青春时代，这下再拿着出去也不会被摄友们嘲笑啦。
