4路HDMI(4k)+4路音频输入录播一体机使用说明

派尼珂Pnioke 4路HDMI(4k)+4路音频输入录播主机，支持4路4K视频+4路外置音频输入，支持4路音视频同步录制，录制分辨率最大支持1路4K、4路1080P录制，2路HDMI输出，输出分辨率支持4K 30Hz。可用于各类视频会议和教学系统。适合在教学系统、会议系统，满足4路高清4K或者1080P信号输入，4K录制，多路音频输入的场景下使用。

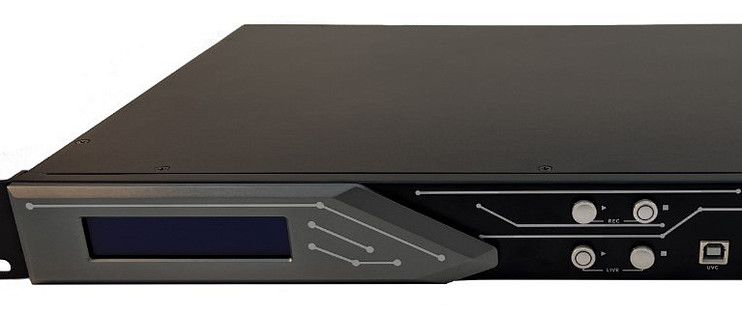

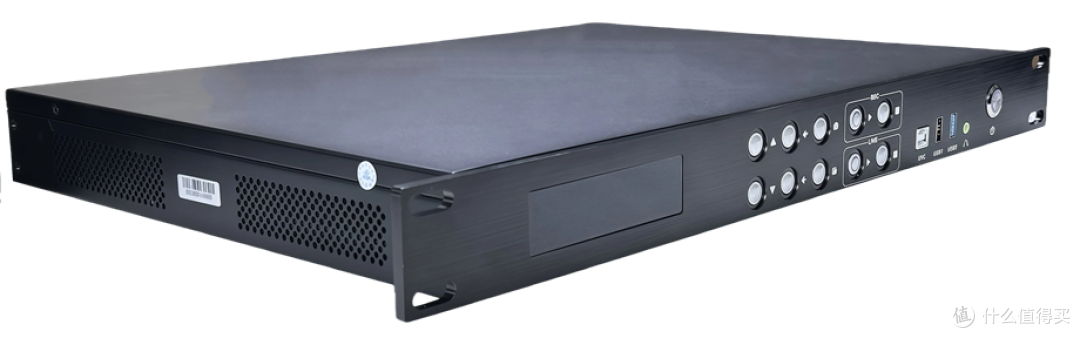

派尼珂4路HDMI录播主机

NK-HD5104ERH

产品概述:

派尼珂Pnioke 4路HDMI高清录播一体机NK-HD5104ERH,采用工业级别高性能低功耗的ARM架构的多核处理器，基于开源稳定的嵌入式Linux操作系统设计开发，确保系统可靠稳定，硬件结构采用机架式设计。设备集导播、4K音视频编码、4K录制、存储、直播、点播、视频会议等功能于一体。可以把现场要摄录的视频、音频、电子设备的图像信号（包含电脑、视频展台等）进行整合同步录制，生成标准化的流媒体文件，用来对外直播、存储、后期编辑、点播；使日常的工作更加科学化、现代化、时效化、便捷化,从而非常方便的实现优质资源获取和分享。支持4路4K视频+4路外置音频输入，支持4路音视频同步录制，录制分辨率最大支持1路4K、4路1080P录制，2路HDMI输出，输出分辨率支持4K 30Hz。可用于各类视频会议和教学系统。
产品特点：

1、多功能高集成化设计，嵌入式一体设计、采用高性能低功耗嵌入式处理器，集导播、4K音视频编码、4K录制、存储、直播、点播、视频会议等功能于一体的设备；

2、设备具有强大编解码能，支持4路4K输入、4K输出、4K录制；支持4路音视频同步录制。

3、HDMI输出口接入显示器，即可显示导播本地操作界面对设备进行功能操作；

4、主机自带高速USB接口，用户可将多媒体文件直接拷贝到移动存储设备中；

5、支持多种分屏画面的多种显示方式，多分屏显示下支持快速自定义画面布局，同时支持淡入淡出等种特效切换方式；

6、支持电影模式、电影加资源模式，两种模式可同时工作；

7、 内置1TB高速硬盘，并可支持 4/16TB 硬盘扩容，满足不同视频信息存储要求；

8、具备OSD、角标、字幕、插入片头片尾及实时添加和编辑等实用功能；

9、设备内置视频会议模块，支持SIP协议、可与第三方视频会议终端互联互通（选配）；

规格参数

型号

NK-HD5104ERH

系统结构

嵌入式Linux系统

视频输入

4路HDMI输入，支持音频输入

输入分辨率

支持4路4K 30HZ输入

视频输出

2路HDMI输出，支持音频输出

输出分辨率

2路4K 30HZ输出

音频输入

4路LINE IN接口

音频输出

1路LINE OUT接口

视频编码格式

H.264，H.265，

音频编码格式

AAC，

视频输出格式

MP4，TS

录制分辨率

支持1路电影通道4k@30录制

视频编码帧率

25～60fps

视频码率

256kbps~20480Kbps可调

音频码率

32~192Kbps可调

数据存储

标配1T硬盘存储，支持16T以上大容量硬盘存储，支持USB录像资料导出，支持远程服务器FTP上传

网络

1路RJ45网口

串口

3路RS232串口

USB接口

2路USB口

软件升级

支持在线升级、本地升级

工作电源

AC 220V输入

设备接口说明

接口标识

说明

LAN

千兆RJ45网络接口，用于设备联网

HDMI_IN1

HDMI信号输入接口

HDMI_IN2

HDMI信号输入接口

HDMI_IN3

HDMI信号输入接口

HDMI_IN4

HDMI信号输入接口

HDMI_OUT1

HDMI信号输出接口

HDMI_OUT2

HDMI信号输出接口

LINE IN1

线性音频输入接口

LINE IN2

线性音频输入接口

LINE IN3

线性音频输入接口

LINE IN4

线性音频输入接口

USB1

USB接口，可外接USB鼠标、键盘、U盘等设备

USB2

USB接口，可外接USB鼠标、键盘、U盘等设备

RS232-1

232接口，可外接触控面板、中控系统、摄像头等设备

RS232-2

232接口，可外接触控面板、中控系统、摄像头等设备

RS232-3

232接口，可外接触控面板、中控系统、摄像头等设备
