智融科技推出的SW3578是一款高集成度快充协议芯片，它单颗即可实现双USB-C口140W独立输出。该芯片原生支持PD3.2 AVS、UFCS等主流快充协议，并内置10A高效降压变换器与完善的保护机制。对于追求高功率密度与强兼容性的快充产品设计而言，这款芯片提供了一个高度集成且性能强大的解决方案。
智能速览
SW3578原生支持PD3.2 AVS、UFCS等全主流快充协议。
单颗芯片即可实现双USB-C口140W独立输出，功率调度灵活。
内置10A高效降压控制器，支持4.5-32V宽电压输入。
集成32bit MCU与丰富外设，支持固件升级与低功耗待机。
配套Demo实测最高输出140W，验证了其高功率工程实力。
精华内容
深入技术层面，SW3578的架构设计与性能表现，是其实现单芯片双口高功率输出的关键。下面将从其核心架构、协议支持及Demo实测表现进行具体阐述。
核心架构解析
SW3578作为一颗高集成SoC，内部集成了32bit MCU与双路独立的Type-C逻辑，这是其实现双口独立输出的基础。其内置的10A高效率开关降压变换器，采用外置双N功率管设计，支持母线实时调压，额定输出电流可达10A。该芯片支持4.5-32V的宽输入电压范围，不仅能直挂车载电源母线，也方便与外部功率路径搭配，实现更复杂的供电拓扑，灵活性强。
全协议兼容性
在协议支持方面，SW3578展现了广泛的兼容性。它原生支持最新的PD3.2 SPR与EPR AVS可调电压标准，同时也覆盖了UFCS、SCP/FCP、QC5/4+、AFC、PE2.0等主流快充协议，并支持私有协议定制。实测Demo显示，两个USB-C口均支持UFCS、PD3.2、FCP、SCP、AFC、QC3+等协议，确保了对各类设备的广泛充电兼容。
实测性能验证

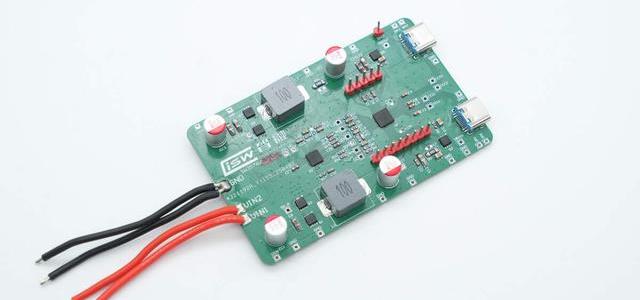

配套的双C口140W Demo方案，由SW3578与SW3196组成，验证了芯片的实际性能。使用POWER-Z KM003C测试，单口输出支持5V/3A至20V/5A五组固定PDO档位。更关键的是，它支持PD3.2 SPR AVS 9-20V 3A/5A，以及PD3.1 EPR AVS 15-28V/5A，最高输出功率达到140W。同时还支持5-21V/5A的PPS和UFCS快充，性能覆盖全面。
安全与智能特性
为确保系统稳定，SW3578提供了从输入到输出的完整保护矩阵，涵盖过压、欠压、过流、短路及LPS限功率防护等。其内置的32bit MCU不仅支持I²C/UART通信、18路可复用GPIO与12bit ADC，还支持固件加密与OTA在线升级。这使得整机控制更为精细，便于平台化复用，且60µA的低待机电流有助于满足能耗标准。
智融SW3578通过高度集成的设计，成功将双口140W快充的复杂度大幅降低，同时兼顾了广泛的协议兼容性与出色的安全性能。这为高功率快充产品的小型化、高效化开发提供了新的思路。未来，我们能否看到更多搭载此类芯片的多功能快充设备出现？
