反复折腾的客厅影音改造方案——硬件篇

前言

最近比较流行的后现代客厅装修，似乎比较青睐无电视无沙发设计，摆一排书柜酒柜之类，显得非常上流。然而，我作为一个在家就开电视的俗人，电视几乎承载了我一切的影音娱乐活动。房子装修已经7年，历经几次折腾，终于有了一个比较满意的全功能影音解决方案。

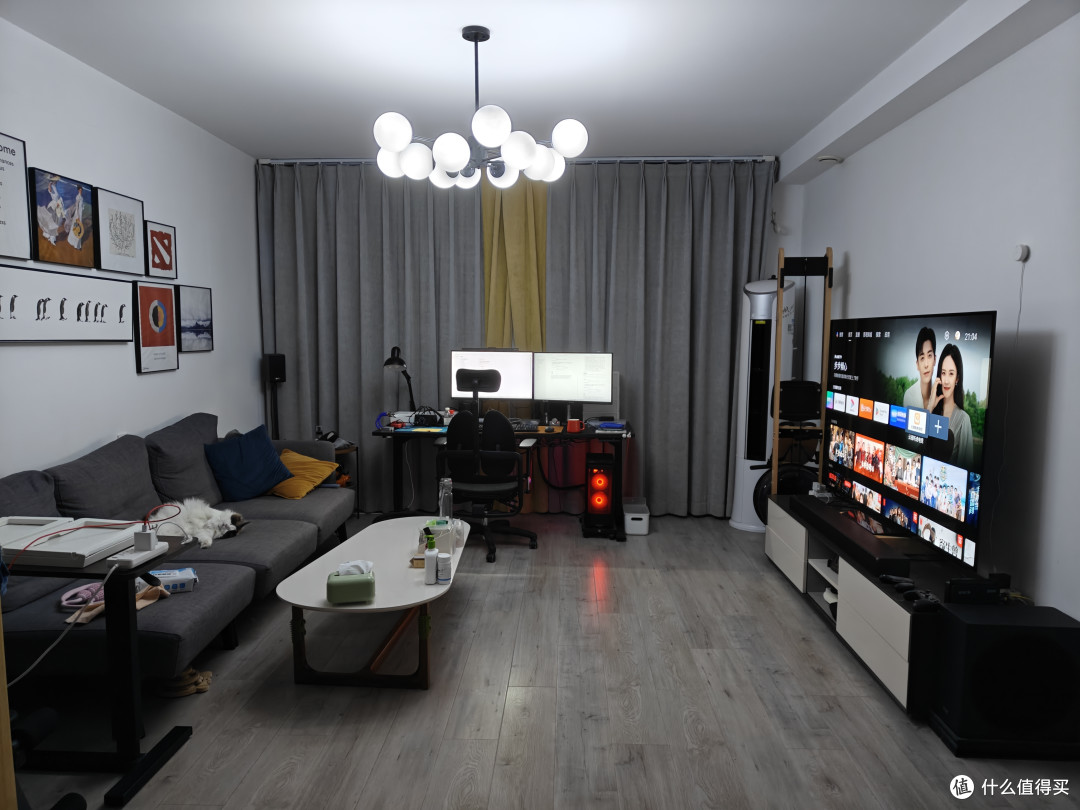

我的影音客厅

硬件选择

关于电视和音响的选择，由于并没有实力搞专业影音室，因此硬件的选择要在尽量在前期没布线和隔音，并且兼顾全家（我和领导俩人）起居室的基础上搞，不要太复杂，但尽量可以满足双杜比+OLED电视+连接PC、NS打游戏的需求，这几年陆陆续续购入硬件设备如下：

• 小米电视 大师 77" OLED ：我买时候2w+，现在官网13999，作为OLED电视没啥好说了，支持earc，gsync，120hz。另外可以通过插件接入homeassistant，基本满足要求，之前花了一块屏，官方直接给换新了，换完2年多没啥别的问题，暂时还不错，同价位的OLED不知道现在还有没有别的能打的了，最近没咋关注，基本上只要OLED+android应该都大差不差吧。3HDMI输入，其中HDMI2为earc，HDMI3为120Hz。

• 回音壁条形音响 HW-Q90R | 三星电子 售后服务 CN：这是好几年前的老型号，购入价格2w+，对应现在型号应该是Q990/930，哈曼卡顿的调音，低音炮+实体后环绕，支持earc，支持HDR和dolby atoms透传，注意不支持dolby vision透传，这个后面具体会说。整体来说，音效是可以的，后环绕蓝牙不用不布线是一大优势，有实体后环和没有的绝对两个东西。但是小bug不少，外网论坛也不少抱怨三丧改bug不怎么积极，总而言之，无功无过吧。2HDMI IN，1HDMI OUT。

• Homatics Box R 4K Plus - Android TV Guide UP主悟空处购买，价格大概1000左右，支持双杜比，SoC为Amlogic S905X4，Kodi播4K原盘无压力，相比AppleTV，爱优腾随便装，一机解决所有播放需求。也曾尝试过N1等可以刷Coreelec系统的盒子，但同样不支持AndroidApp，总要在电视和盒子之间切换输入源，极其影响体验。也曾考虑过全部用PC输出，但Windows下HDR简直是一团糟，另外同样网页版的爱优腾奈菲primevideo等都没有完美4K HDR输出。因此，完美方案实际上就只有性能还行的Android盒子了，作为AndroidTV旗舰产品ShieldTV一直也不更新，似乎英伟达已经放弃这个产品线了，zidoo的设备也买过，对比此类外贸盒子感觉没有什么明显优势，且kodi+emby用习惯了，个人感觉秒杀海报墙。

• PC：i7-12700+rtx3080Ti，挖矿时期高价购入，承担了我在家所有办公+娱乐需求。

• Nintendo Switch｜任天堂：这个没啥可说，谁不需要玩两把塞尔达呢？

接线方案

由于回音壁既可以通过earc作为单独的音频输出，又可以作为透传扩展HDMI IN，因此总体上有两种连接方案：

• 方案1：音视频先传入回音壁，再透传到电视，此种方案无法播放DV和120hz，但音频更为稳定；

• 方案2：视频尽量先传入电视，再将音频通过earc传入回音壁，不支持DV和120Hz的设备则可以通过回音壁提供的HDMI IN接入，避免了HDMI矩阵扩展接口。缺点是，Windows的DA输出不稳定，间歇性静音，后文会通过软件解决。

为满足双杜比和120Hz输出的要求，这里我选择了方案2。

小结

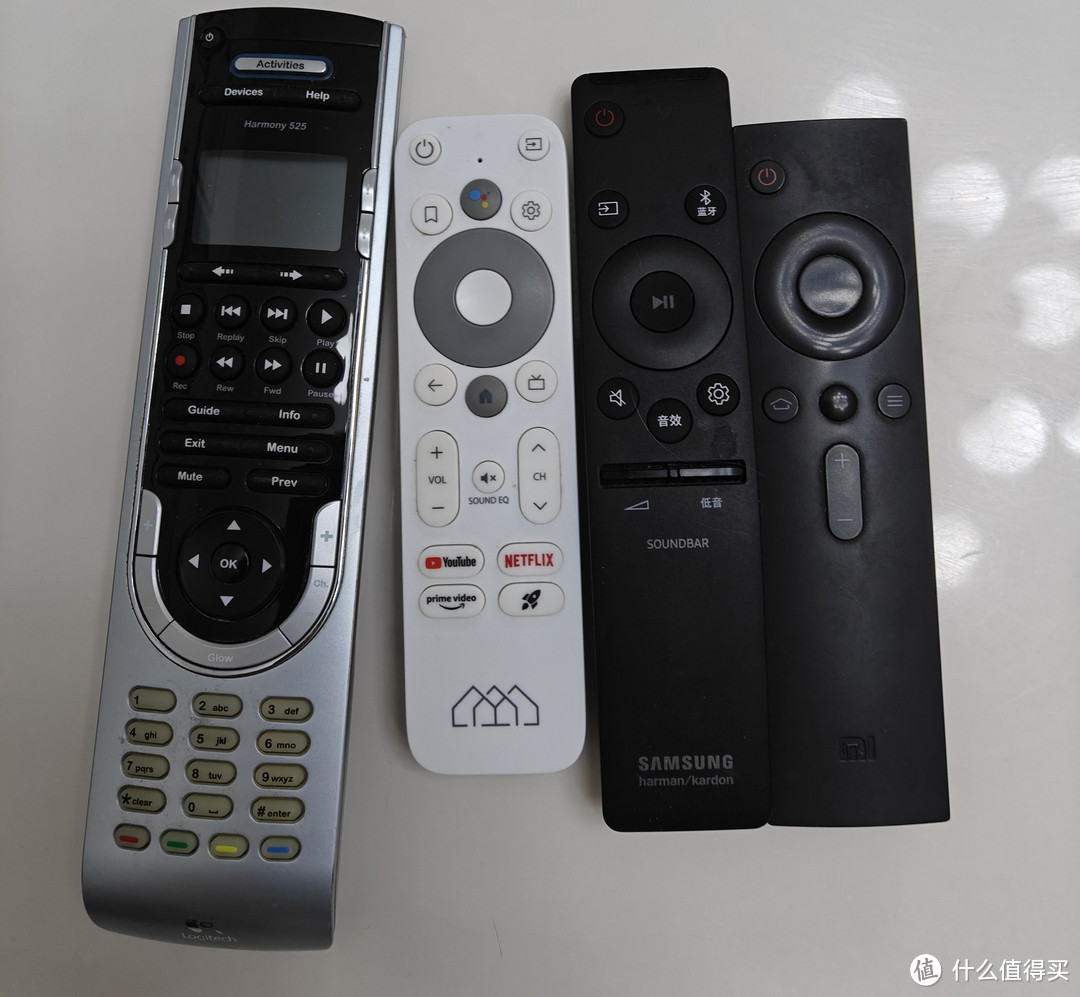

作为一套折腾了5年有余的解决方案，现有方案基本满足了我所有的功能需求，现有设备经过多次固件更新也基本都处于比较稳定的状态。但繁杂的接线和接口转换明显会是比较繁琐的过程，尤其是我家领导和老人来家里看电视时候，曾经一直对一对遥控器头痛不已。之前也曾尝试过罗技harmonic遥控器方案，徒增成本不说，产品的设计逻辑仍基于传统红外操作，体验很差。最终，通过将所有设备接入homeassistant解决了源切换的问题，将在下一篇中详细说明。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
