倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

24-10-25

近期对家里的网络做了优化,出掉了用了一年多的小米万兆路由器,购入了一台倍控N100工控机,还购入了两台TPlink易展路由器,作为无线AP,网络拓扑如下:

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

倍控N100工控机买的是准系统无风扇版本,加装了光威的16G DDR5内存和512G SSD固态,完全可以满足日常需求。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

安装了ESXI8虚拟化平台,部署了两台虚拟机,iStoreOS作为主路由,Ubuntu 作为服务器跑Docker、EcoreHome和Nginx。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

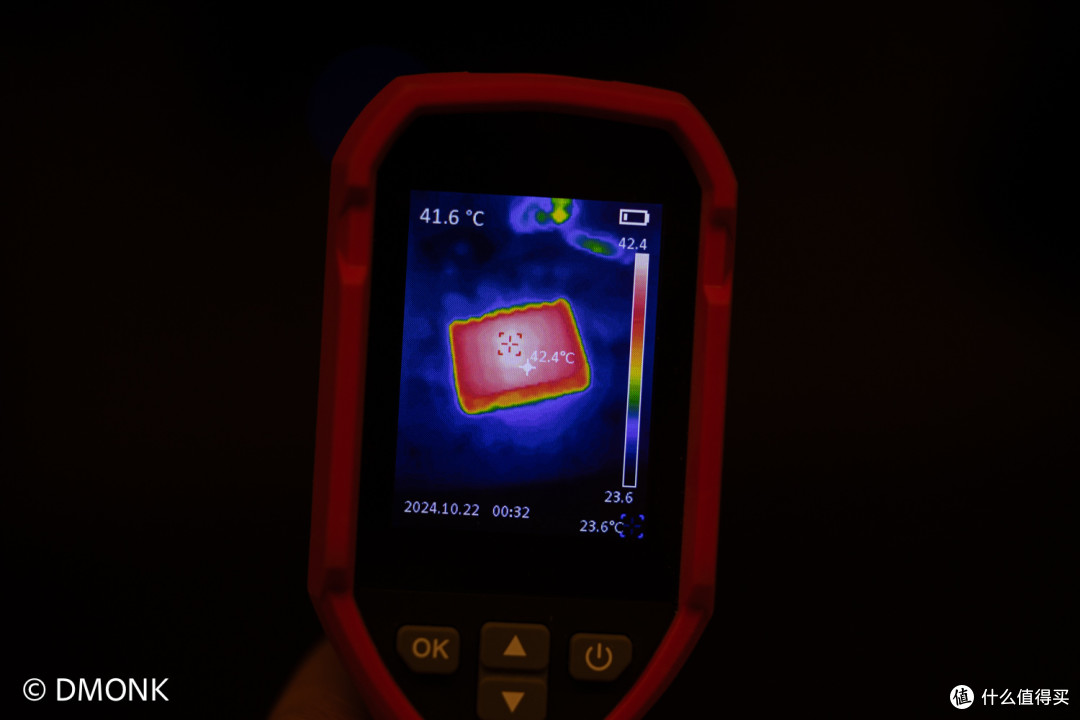

实际使用了一段时间后发现工作温度还是有些高的,四十二度,摸着烫手。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

于是想着怎么给工控机加装一个散热风扇。其实加装散热风扇很简单,只要解决供电问题即可。

工控机可以采用的供电方式有3种:

1、通过USB接口供电。

2、通过DC接口供电。

3、通过主板上的CPU_FAN接口供电。

我最终选择的是第三种,主要原因是通过CPU_FAN供电可以方便实现PWM自动调速,线缆也可以隐藏到主机内部。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

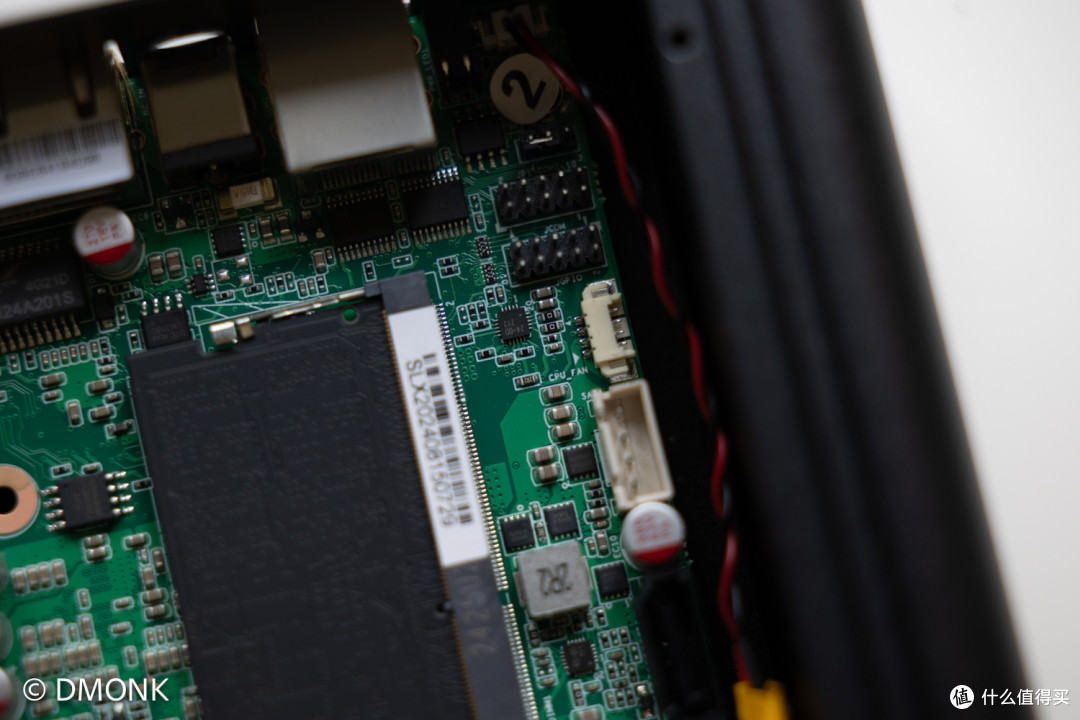

倍控N100工控机主板上CPU_FAN接口为1.25-4P母头,而一般散热风扇为小4P公头。

所以我们需要购买一根1.25-4P公头转小4P母头的转接线,拼多多10元左右。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

左侧为.25-4P公头,右侧为小4P母头

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

散热风扇买的是利民12cm PWM机箱散热风扇,小4P接口,7扇叶风量,额定转速2000分,S-FDB轴承。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

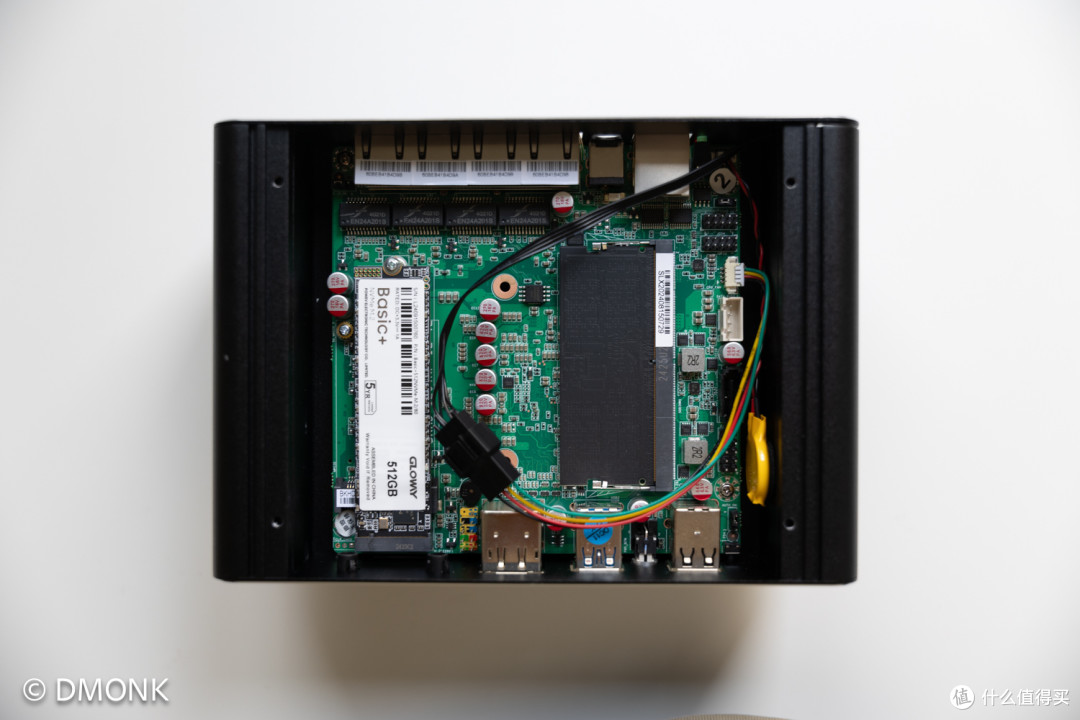

把散热风扇与转接线连接起来,1.25-4P插入到主板CPU-FAN接口。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

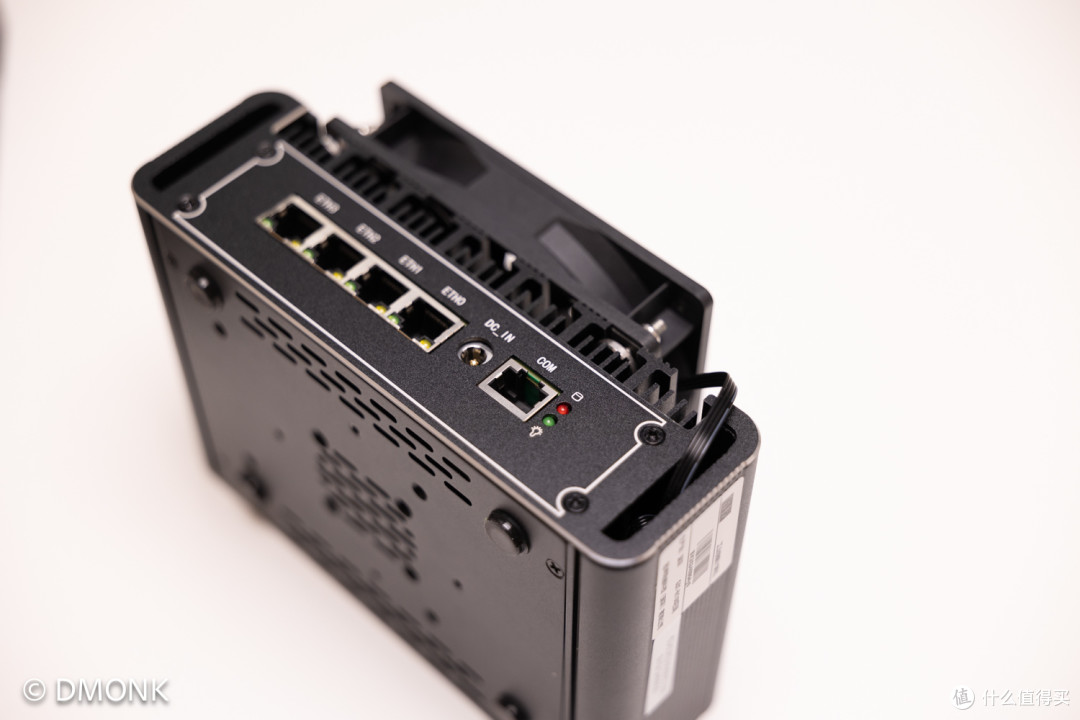

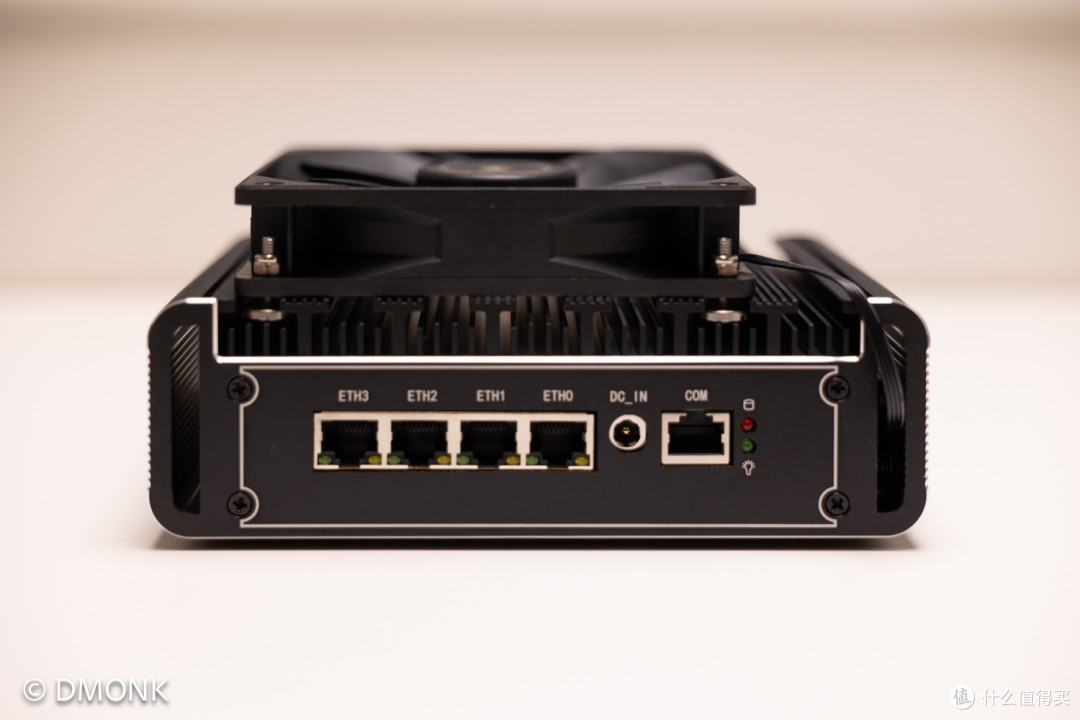

拆掉了工控机网口侧面的面板,把风扇电源线塞了进去,再拧紧螺丝。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

考虑把散热风扇固定一下,淘宝买了四颗M4*16*14的超大圆头一字螺丝,以及不锈钢M4螺母。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

不锈钢螺母买普通的即可,不要买锁紧的那种(我买的是锁紧的),不好拧。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

这种大圆头螺丝正好可以卡在工控机的散热片位置。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

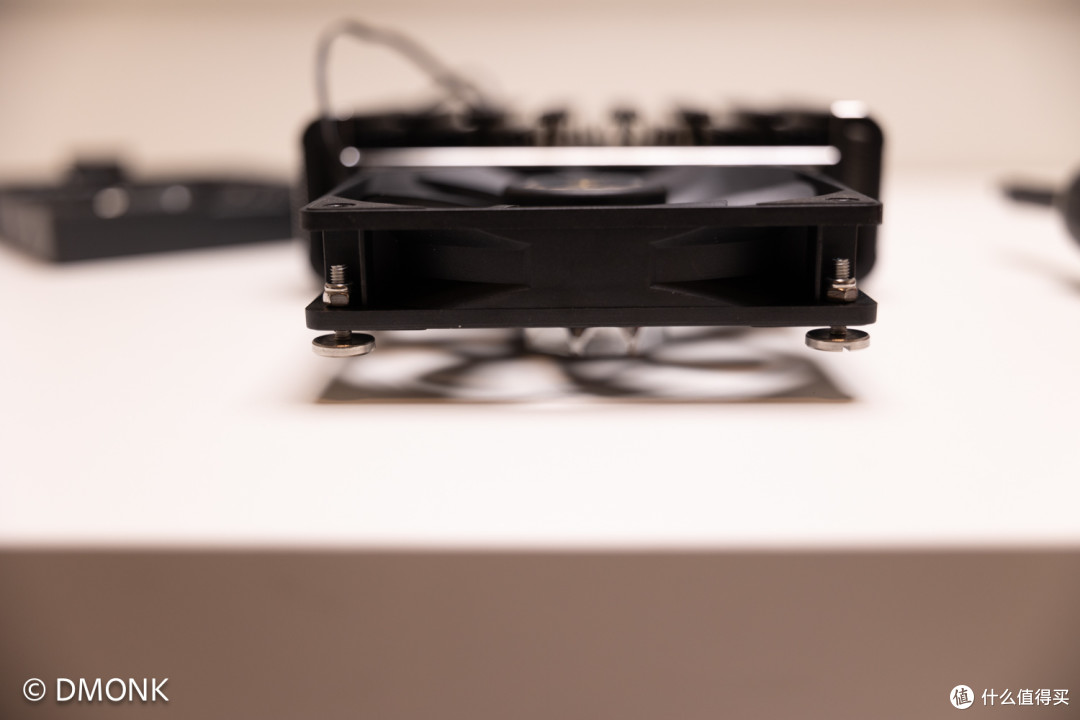

安装的时候先把螺丝和螺母固定到风扇底部。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

然后再把螺丝从侧面推进散热片里,最后拧紧即可。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

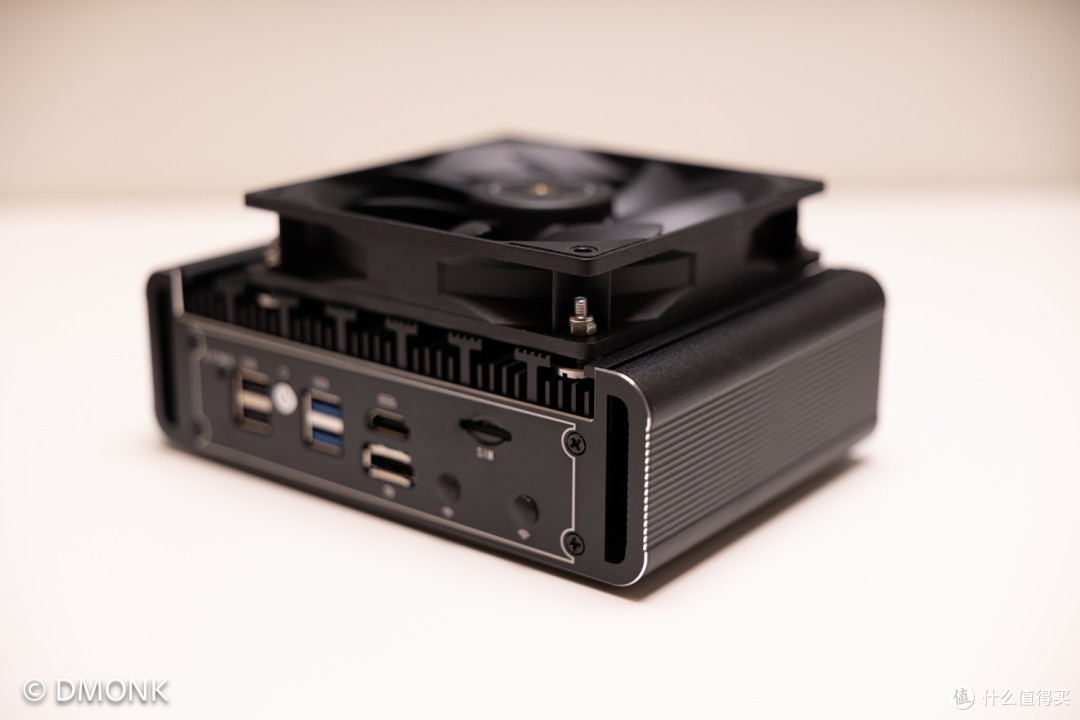

螺丝拧紧之后固定的非常结实。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

竖方向也不会掉。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

使用热成像仪测试安装风扇之后机身温度只有28度,没有白忙活,感到很欣慰。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

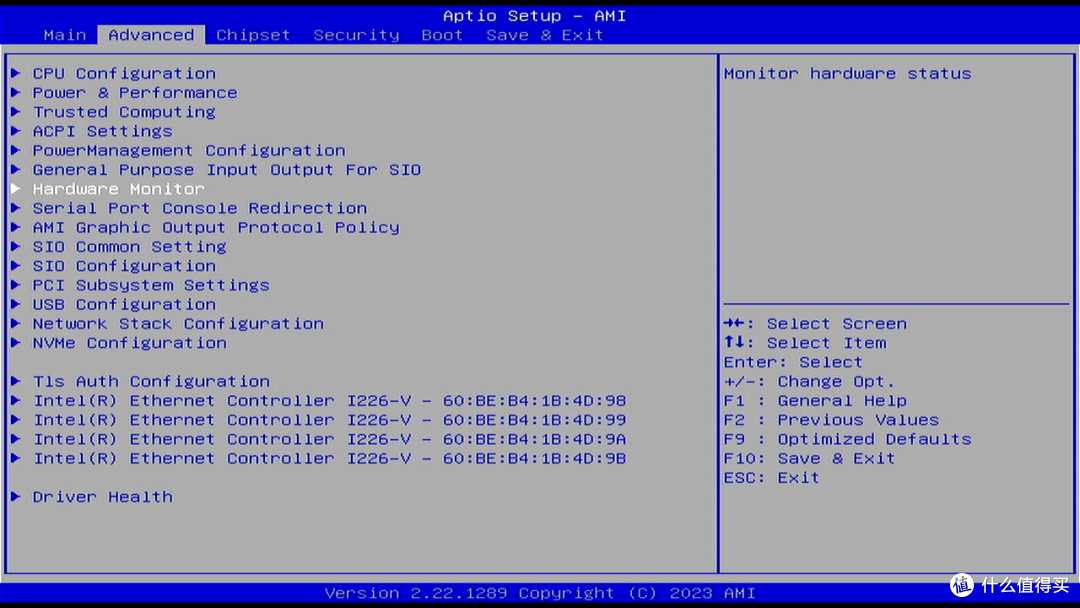

进入主板BIOS查看

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

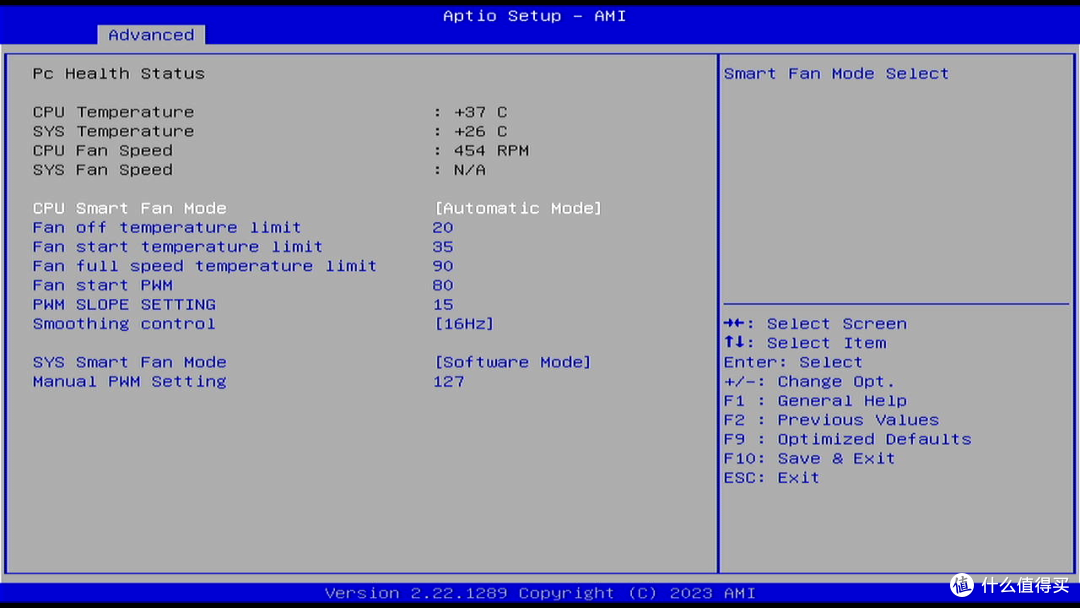

温度降下来之后散热风扇日常转速只有454 RPM,参数可以根据情况进行修改。

倍控N100工控机软路由无损加装散热风扇,从42度降到28度,效果显著!

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
