一、前言

各位好,我是abrams2415。2022年上半年,是扫地机爆发式更新的半年、也是非常内卷的半年。各个厂家都拿出了自家绝活,想从基站型机器人市场上分一杯羹。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲带清洗坞的清洁机器人绝对是目前的首选。自带有清污水箱,可自动回洗。免去了一块拖布从头拖到尾,造成地面二次污染的情况。

360小章鱼拖地机器人激光雷达导航超薄避障家用无线智能拖地机自动拖地自清洗拖布洗拖一体机2499元京东去购买

最近有粉丝@我,说360小章鱼拖地机器人和目前市面上的扫拖一体机不同,它居然没有标志性的顶盖激光雷达,不知道它是如何做到激光导航规划路线的。问我能否做个测试。

这么一说,我倒是有了兴趣!常规清扫机器人的测试网上很多,大同小异。我来个不一样的,把它完全拆解,看看它到底是如何做到的吧。

二、外观不同之处

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲拿到360小章鱼拖地机后发现它主机确实和其它LDS激光导航机器人不一样,顶部没有凸起的“盖子”。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲顶部少了凸起,360小章鱼的机身高度只有7.9cm。而其它扫地机由于顶部LDS保护盖的缘故,最矮都有9.8cm(很多型号高度超过10cm)。那么这款360小章鱼低矮机身能更好的钻入床底、家具底部进行清洁。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲拆解前,先体验了下这款小章鱼拖地机。发现它运行起来前面有个透明观察窗,内部有蓝色LED灯360°旋转。我初步判断它是从机身正前方进行LDS激光探测规划路线的。角度大概为正前方210°。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲从APP上生成的我家数字地图来看,360小章鱼激光探测精度和传统顶部360°旋转激光模块精度完全一致。绘制的数字地图精确,而且能生成3D地图。并没有因为它不是360°激光探测精度受到影响。

大家看到这里,有没有和我一样想立即拆解、研究它到底用了哪种神奇的硬件结构能达到这种效果。废话不多说,直接开拆。

三、拆解篇

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

3.1 主机拆解

驱动轮

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲360小章鱼的驱动轮有单独检修口,这样即使轮子需更换也无需拆除整个上层结构。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲两侧驱动轮使用12V电机提供驱动力。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲驱动轮齿轮箱带密封圈、减速齿轮组进一步放大扭矩,使得它的整机越障为2cm。

电池组

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲电池为14.4V 3200mAh 46.3Wh锂电,充满电可工作180分钟。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲上盖拆开后露出了小章鱼的“大脑”,各种传感器都连接于此。主板采用瑞芯微RK3308核心、4核CPU。内置有360无人驾驶大脑6.0拖地定制算法。

隐藏式LDS激光雷达

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

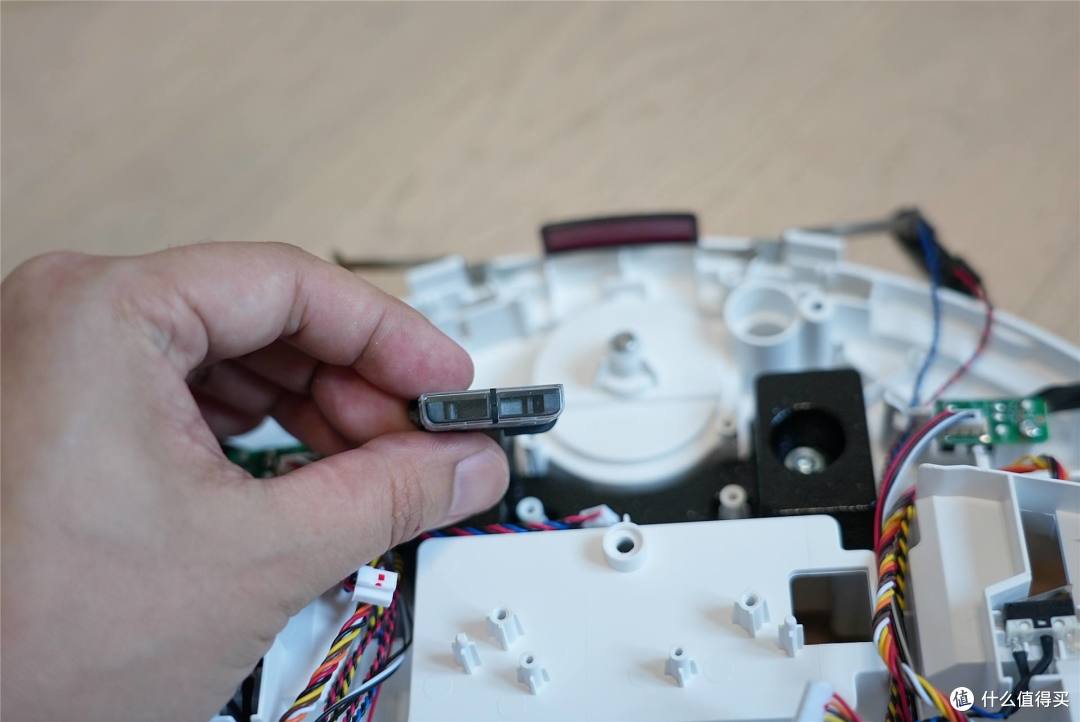

▲文章一开始的疑问终于答案浮现:原来这款小章鱼拖地机使用了隐藏式激光雷达。它体积只有其它品牌激光雷达的1/3大。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲拆开激光雷达研究下:其它品牌激光雷达360°旋转靠皮带进行驱动、而360采用直驱旋转方式。这样可实现模块更长的寿命。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲传统LDS激光雷达靠一个激光发射器和一个光学接收器来实时探测周围环境。而360 小章鱼用了两个光学接收器,猜测可能受限于布局。需加强光学分析达到传统雷达一样的效果。

隐藏雷达优势:

1、体积小,可以降低机身高度,实现超薄机身,针对床底、沙发底清洁很友好;

2、不易损坏,隐藏式设计+有独立的防护罩,可以防止灰尘毛发进入;

3、寿命更长,采用的更高成本的同轴马达,更加的坚固耐用。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲在拖地机正面布置有两个红外回充传感器,在机器人回充返回基站时使用,帮助机器找到基站位置。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲实测360小章鱼的隐藏式LDS激光雷达路线规划,处于优秀水平。大家可以放心,并没有因为把雷达内置机身而影响其性能。

机身其它传感器

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲超声波传感器能让小章鱼的湿拖布避开地毯。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲底部四个悬崖传感器实时避免主机因高度落差而摔落。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲机器人和基站采用红外通信方式,机身左右各有一个红外收发器。一端发射信号,一端接收信号。

拖布模块

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲传统拖地机是两块拖布,而小章鱼采用四拖布错落布置形式、清扫不留缝隙。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲另外传统拖地机存在不能很好清洁边角的问题。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

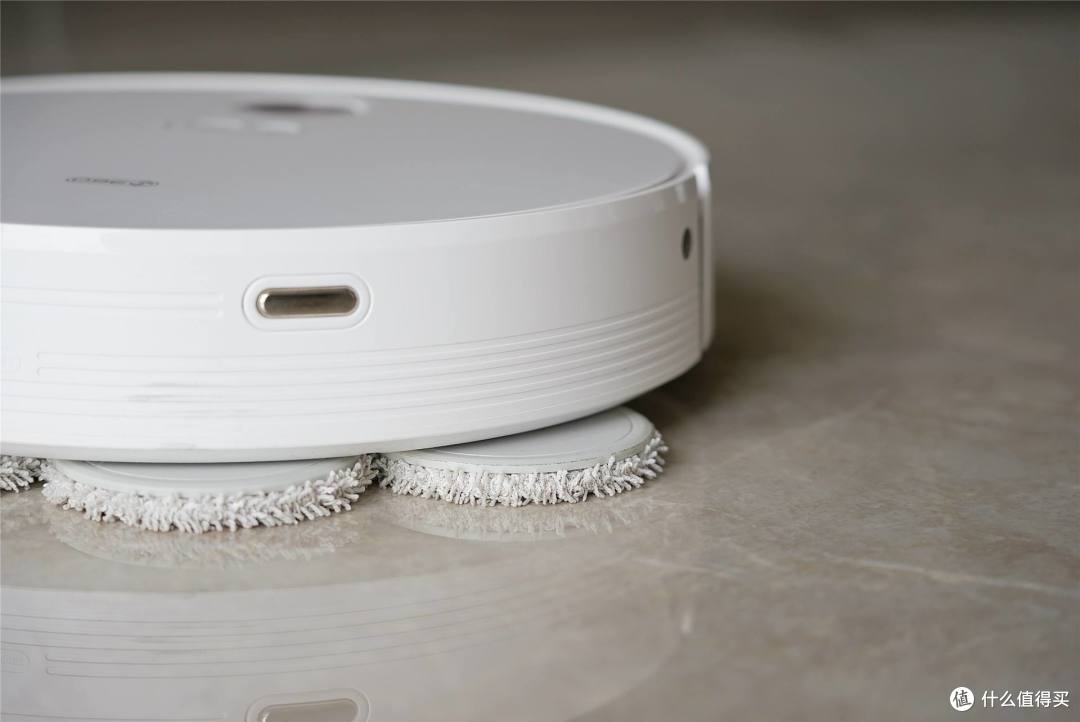

▲360小章鱼最外侧拖布和机身同宽,这样就解决了传统扫拖一体机无法拖边边角角的问题。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲旋转拖布驱动由定制的同轴无刷电机驱动,采用14.4V电压输入。从马达参数表中能看到此款小章鱼扭矩大概为130mN.m。

然后经过减速齿轮减小转速、放大扭矩。实现四块拖布140转/分钟的拖地转速。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲机身内有两块铸铁块,重824g。通过自身重量、拖布模块自重,以及拖布转轴弹簧的弹力,提供给拖布10N下压力。这样对于顽固污渍清洁就更干净了。

3.2 清洁坞拆解

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲360小章鱼这款清洁坞清水箱容量4L,污水箱3.5L。配合3200mAh锂电,一次充电工作180分钟。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲小章鱼拖地机是支持后期加装自动上下水组件的。预留了模块通信数据线和清污水管插口。

后面出水管道采用一分四,这样出水会更加的均匀.

拖布风干方式为冷风风干,两个轴流电机提供冷风。相比热风烘干好处是节能。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

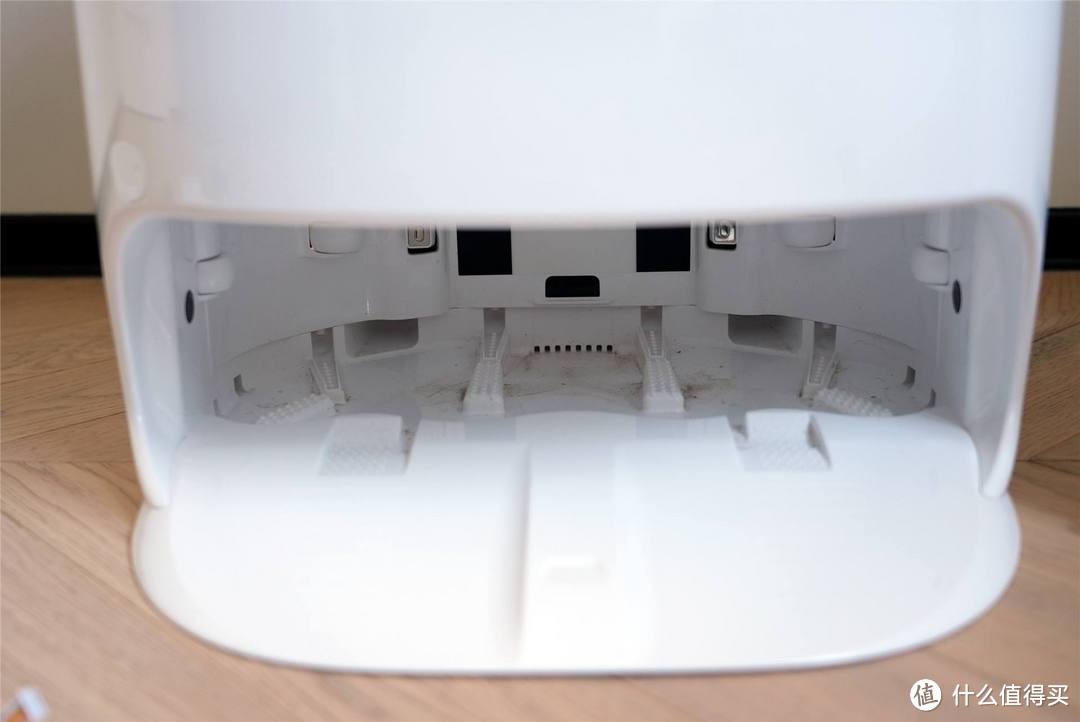

▲清洗肋特写。通过手机APP可设置回洗间隔(6/8/10分钟)。拖布湿润程度可选三档,三档转速进行甩干实现。

四、总结

360小章鱼是一款纯拖地机器人,没有风机所以运行起来极其安静。通过拆解,内部结构高度集成。LDS激光模块隐藏设计,这样机身更薄、相比传统扫拖一体机凸起的雷达罩,它进出低矮空间更加从容。

拖地方面采用4块旋转拖布形式,相比传统两块旋转拖布一次可覆盖面积更大。而且拖布宽度和机身同宽,这样就很好顾及了边边角角的清洁任务。

隐藏式激光雷达、模块高度集成---纯拖地机器人360小章鱼拆解实测

▲如果家里有360扫地机的话。还能设置自动扫拖联动。具体是扫地机完成任务后。自动唤醒小章鱼进行拖地工作。

另外,目前相当多家庭还在用纯扫地机器人。不升级原因或许因为购买扫拖一体机后,原本家里工作正常的扫地机就会闲置、产生了浪费。

这时,只需购买这款纯拖地机器人就OK啦。给你覆盖面积更大的拖地体验,边边角角也能完全拖干净。何乐而不为呢??

小编注:本文作者 @abrams2415 是什么值得买首席生活家,她的个人自媒体信息为:新浪微博:@ abrams2415

扶持推广个人品牌是生活家新增福利,更多详细内容请了解生活家页面。欢迎大家踊跃申请生活家,生活家中表现优异的用户还将有机会成为『首席生活家』,欢迎有着特别生活经验的值友们踊跃加入生活家大家庭!

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
