拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

2020-07-10 00:19:00 0点赞 3收藏 3评论

顾名思义,骨传导蓝牙耳机是一种通过骨头来传播声音的方式,也就是我们物理课本中学习到的固体传声方式的一种。在我们的日常生活中也会经常体验到,比如在吃东西的咀嚼声,喝水的咕嘟咕嘟声。在科幻小说和影视中也会出现这样一种场景,就是通过耳朵接触地面去听更远距离传来的声音,虽然有夸张成分,但能够清晰的了解固体传播声音更快,传播距离更远的特点。

骨传导在听觉上其实很早就有运用,最有名的莫过于贝多芬在失聪后用牙齿咬着一根木棍抵住钢琴,声音通过木棍和骨传导的方式直接传至听神经,从而实现避开受损的耳膜获得声音。近几年,随着蓝牙耳机的发展,骨传导技术也被运用到了其中。由于骨传导的传音方式,不像传统耳机要通过耳道传输,所以即较少了对耳膜的损伤,还不会因为长时间佩戴使耳廓胀痛。解放了双耳,就能在我们享受音乐的同时获得外界信息,避免因听觉受阻造成危险。

今天我爱音频网为大家带来的这款产品拆解报告就是一款运用了骨传导传音方式的蓝牙耳机 Earsopen逸鸥BT-5,这款耳机采用了独特的夹耳佩戴方式,利用头骨传递声音,避免鼓膜过度振动所造成的听力受损问题,并且解决了普通耳机所造成的耳朵疼痛发闷等外耳不适。今天就跟着我爱音频网一起来再来看下这款产品的详细拆解吧~

一、Earsopen逸鸥BT-5 开箱


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


包装盒以白色调为主,使用了红黑两种色彩的字体凸出产品的特点。正面有耳机和佩戴方式渲染图,展示了耳机外观和佩戴方式。上方有红色字体的“超骨导”和世界初字样。下方有“EO”earsopen 品牌LOGO、产品型号BT-5 CL-1002、蓝牙标志、制造产地和骨音频标志。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


背面用日文字样描述了这款耳机的特点、参数、制造商、进口商等信息。其中有耳机重量:48g;充电时间:约1.5h;连续使用时间:约10h;蓝牙版本:4.1;音频解码:A2DP、AVRCP、HFP/SBC;产品型号:earsopen BT-5 CL-1002;输入5V⎓0.3A;制造商:BoCo株式会社,经销商:布谷鸟(上海)智能科技有限公司等信息。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


包装盒内有耳机、充电线、说明书、保修卡、收纳包和2种耳机垫片。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

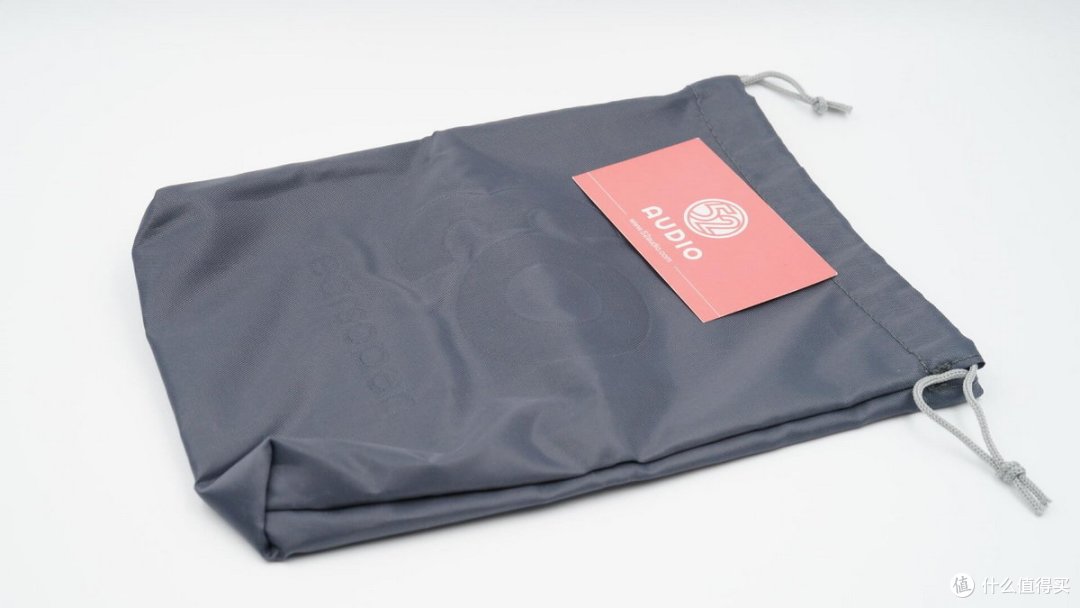

收纳袋为光滑的布料,正面印有 “EO"earsopen 字样。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


充电线为USB-A to Micro USB接口。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


两种规格的耳机垫片。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机垫片使用操作示意图。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

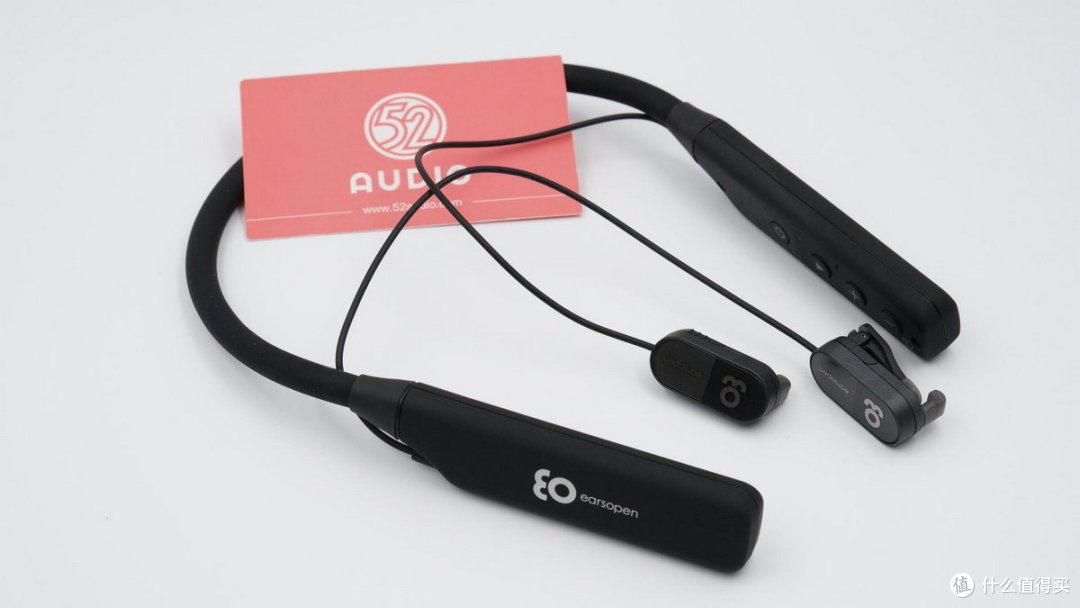

Earsopen逸鸥BT-5骨传导蓝牙耳机,总共由主体和耳机线延伸出来的骨传导单元两部分组成。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


柔性项圈可随意弯曲。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


右耳外侧特写,印有白色的 “EO"earsopen品牌LOGO。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


右耳内侧特写,壳体使用螺丝固定。印有灰色字体R(右)标识,部分产品参数以及产地等信息。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


左耳外侧特写,中心位置印有“EO”品牌LOGO。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


左耳内侧特写,分别有开/关机键、暂停/播放键、加/减音量键、L(左)标识、充电指示灯,麦克风开孔。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


左耳底部有充电接口,有保护盖板覆盖,防止灰尘进入。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

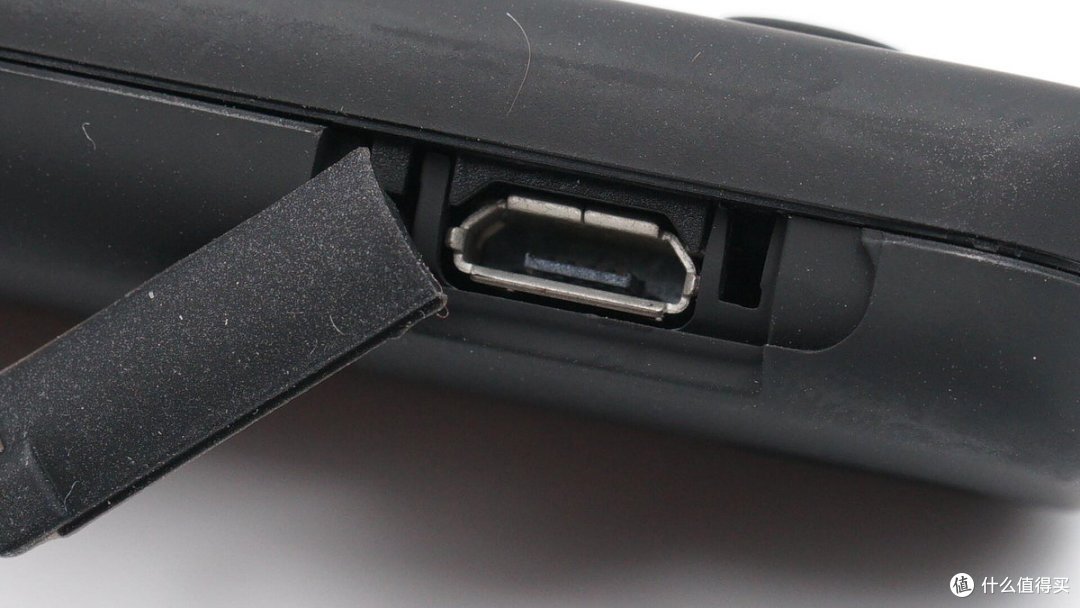

打开盖板,可以看到 Micro USB 充电接口。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机线与项圈连接处特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机部分膨胀式接口特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


项圈部分膨胀式接口母座特写,和常见的MMCX接口不同。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机部分整体图片。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机部分背部特写,有“EO”品牌LOGO和earsopen产品名称。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


夹耳式结构特写,有耳挂和耳夹两部分组成。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳机结构可向外拉伸。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

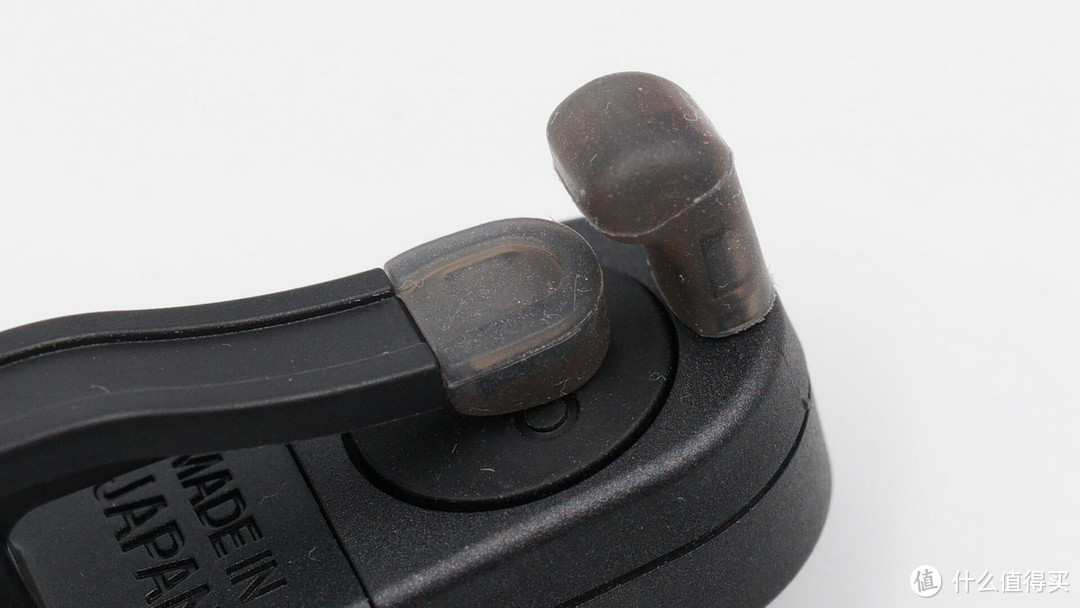

耳机垫片在耳夹上的特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳夹翘起特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


耳夹靠锯齿状结构实现段落调节。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


骨传导单元特写,印有制造商boco株式会社LOGO.


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


下方印有 MADE IN JAPAN 字样。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


我爱音频网采用ChargerLAB POWER-Z KT001 对 Earsopen逸鸥 BT-5 进行有线充电测试,充电电压5.0998V,电流0.0339A。

二、Earsopen逸鸥BT-5 拆解


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


卸下螺丝打开项圈右边的舱体。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

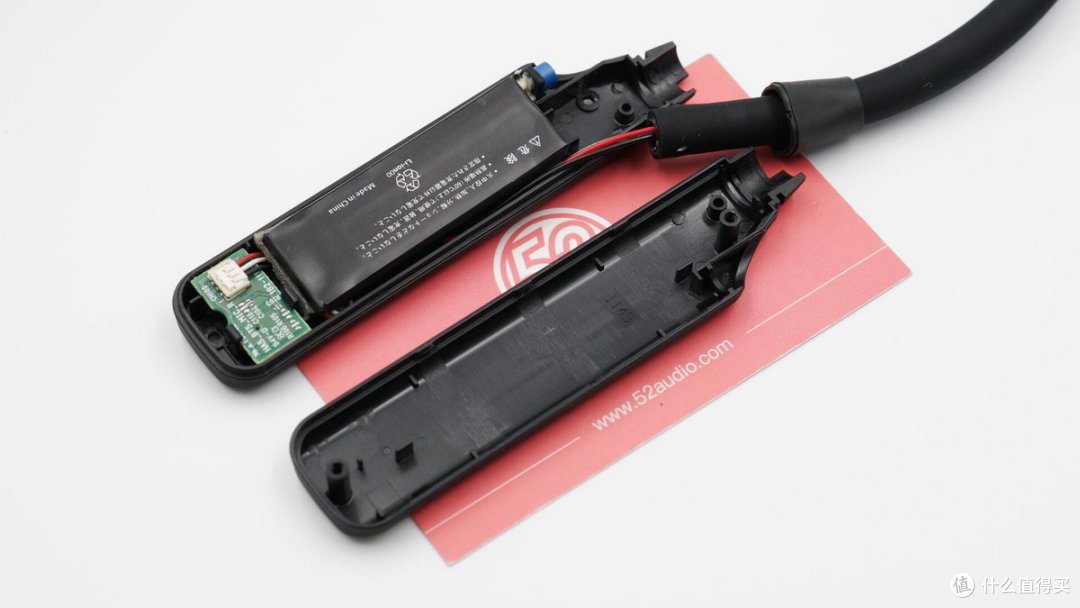

可以看到右侧盖板下有锂聚合物电池和小板。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


电池上印有危险注意事项和可循环标志,以及 Made in China 字样。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


电池与小板通过插座连接器的方式连接。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


取下电池,小板上连接导线为另一边的主板供电。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

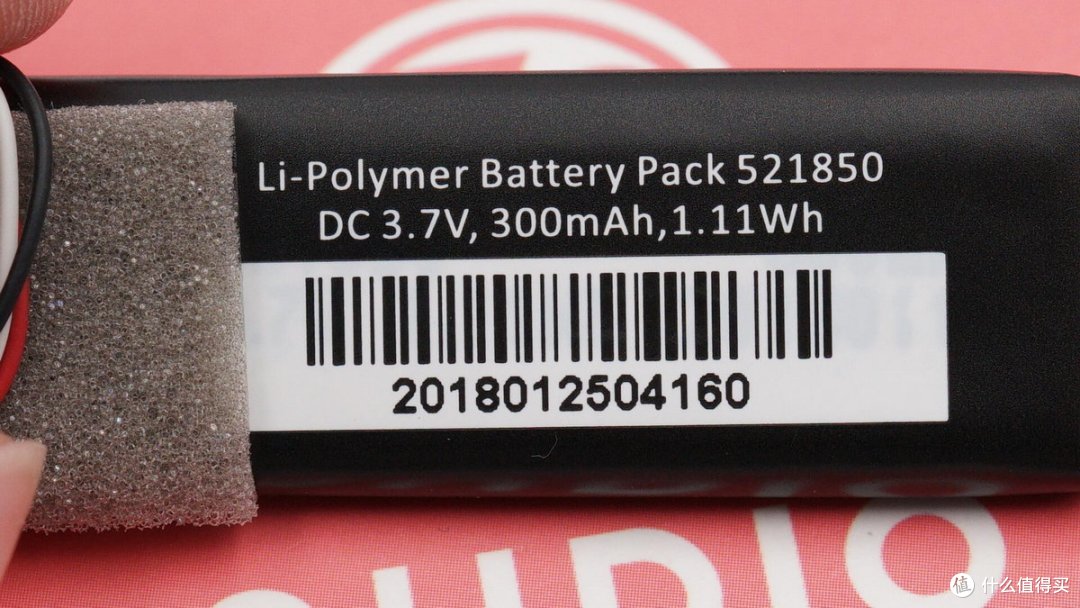

电池背部特写,印有 Li-Polymer Battery Pack(锂聚合物电池组)521850,DC 3.7V,300mAh,1.11Wh。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


撕下电池外层包裹,可以看到电池本体印有与外层包裹相同信息,以及生产日期2018年01月15日。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

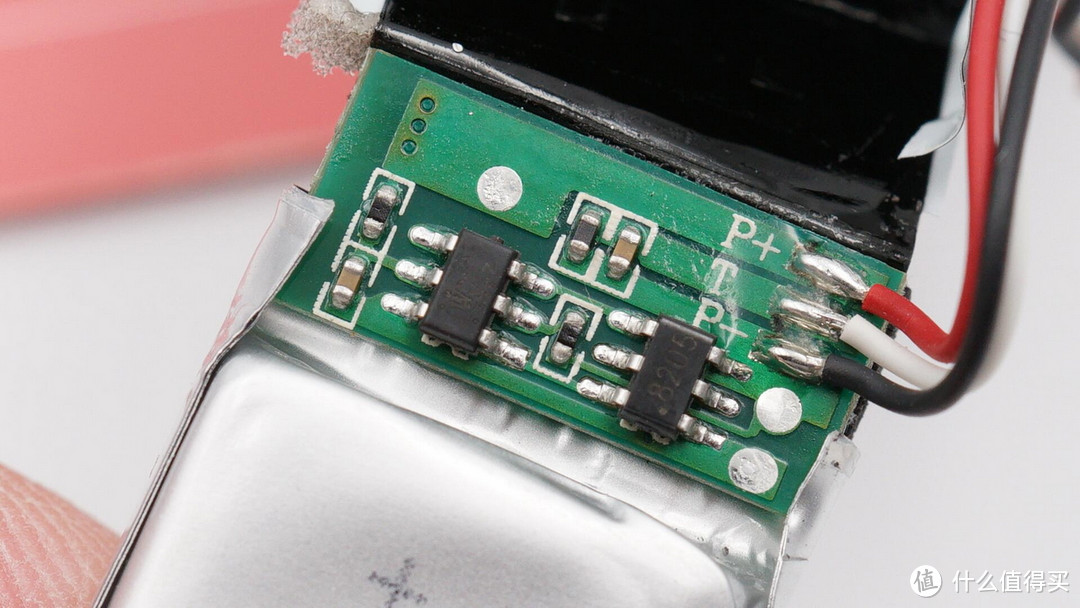

电池上有保护电路。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

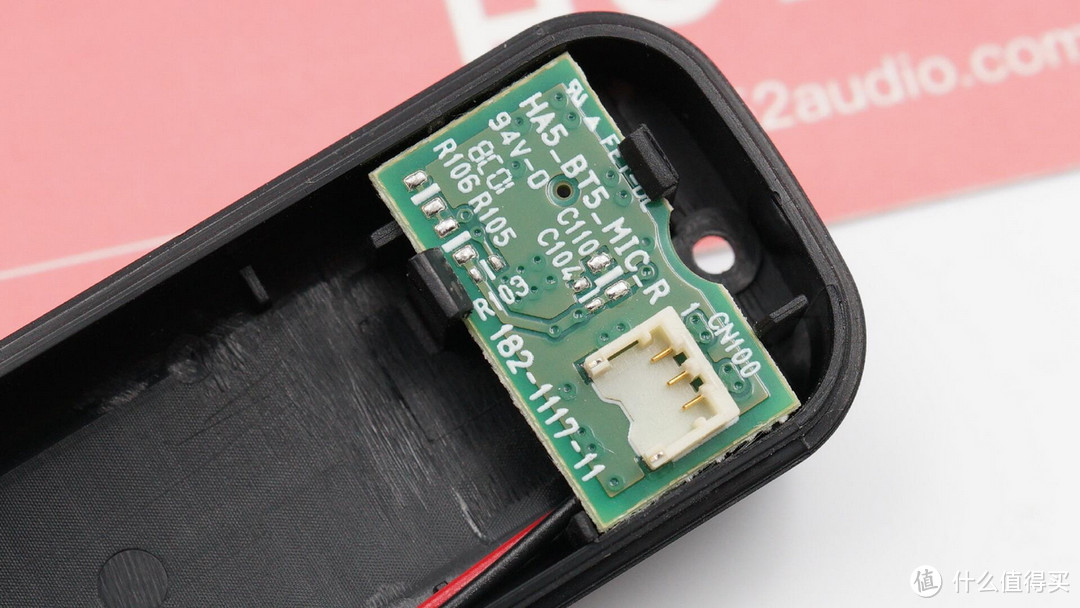

小板特写,上面有一个镀金插座。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


电路板背面预留了排线接口和麦克风焊盘。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

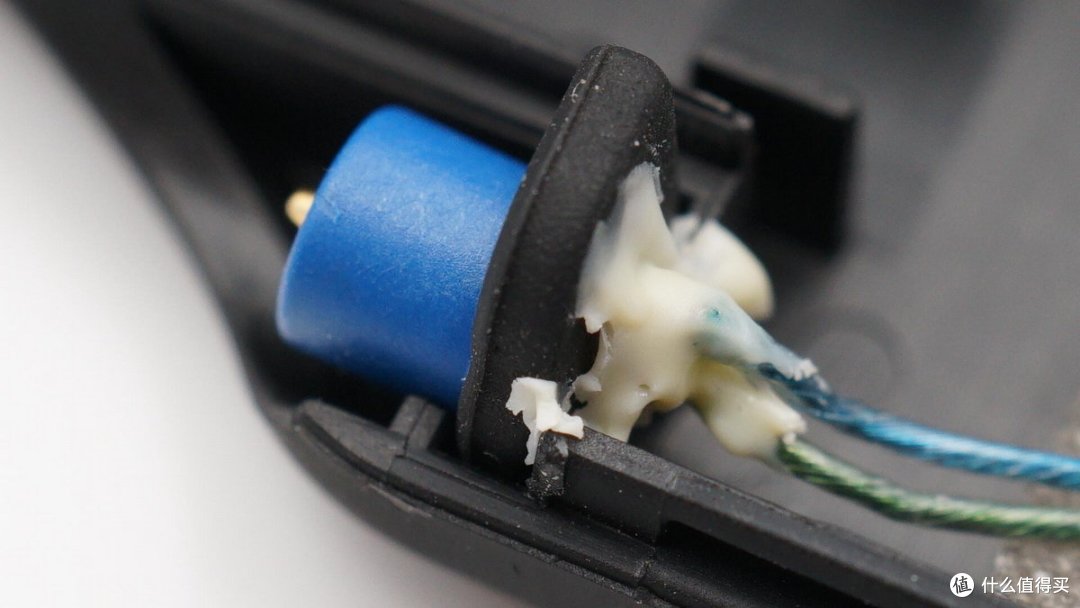

外壳和耳机接口母座处有胶水加固。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

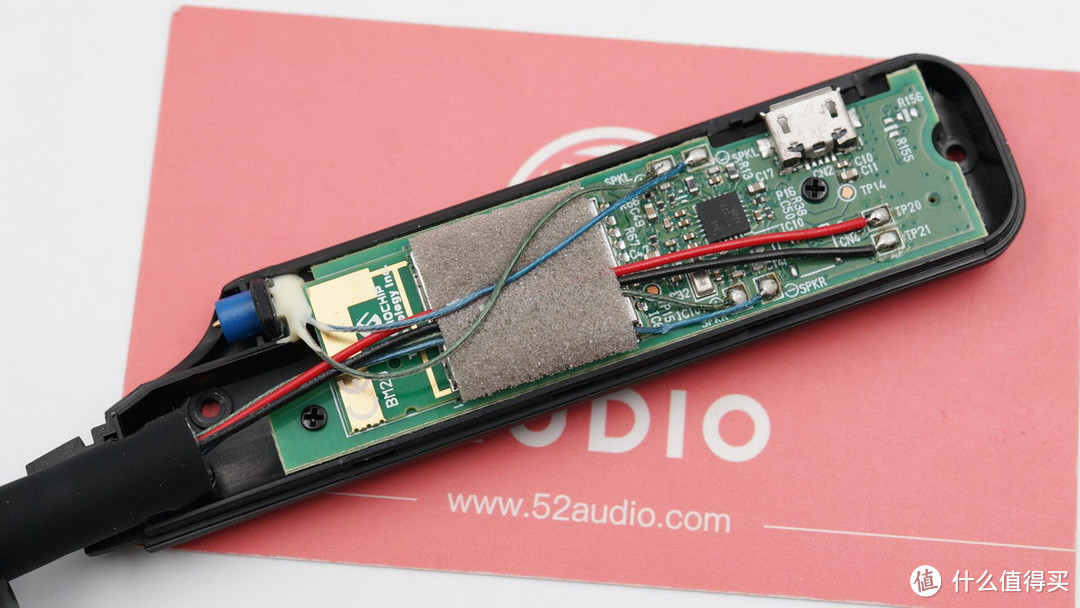

打开项圈左侧舱体,盖板内是耳机的主板。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


从右侧腔体过来的线路与主板连接。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


卸下两颗螺丝,即可取下主板。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

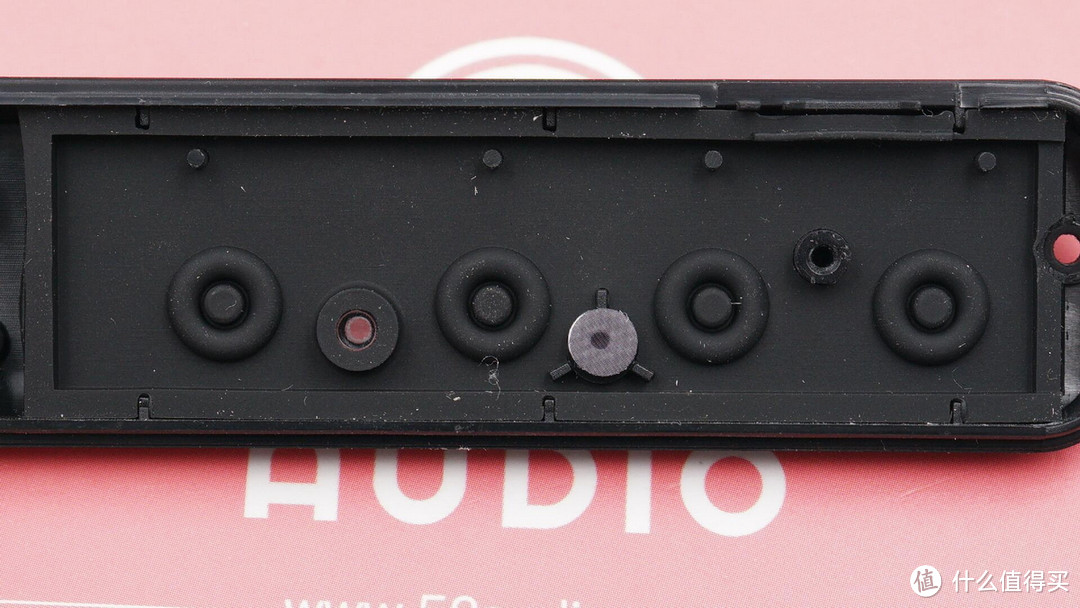

按键部分内侧结构和指示灯麦克风开孔。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


左侧主控腔体与盖板内侧结构。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


指示灯内侧导光柱特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


麦克风开孔特写,有一层防尘网覆盖,防止异物进入。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


主板正面特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


主板背面特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

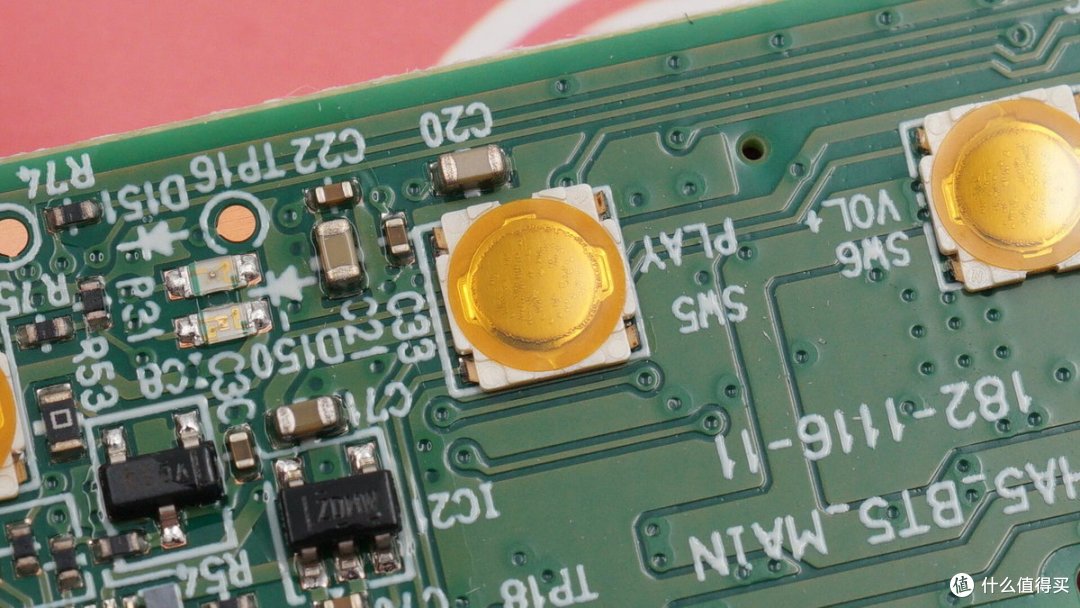

主板上的贴片按键特写。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


主板上两颗LED指示灯。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


TI TLV73330P 低压降线性稳压器。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


TI TLV73330P 详细资料。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


TI TLV803R 复位IC。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


TI TLV803R 详细资料。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


主控芯片有屏蔽罩保护。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

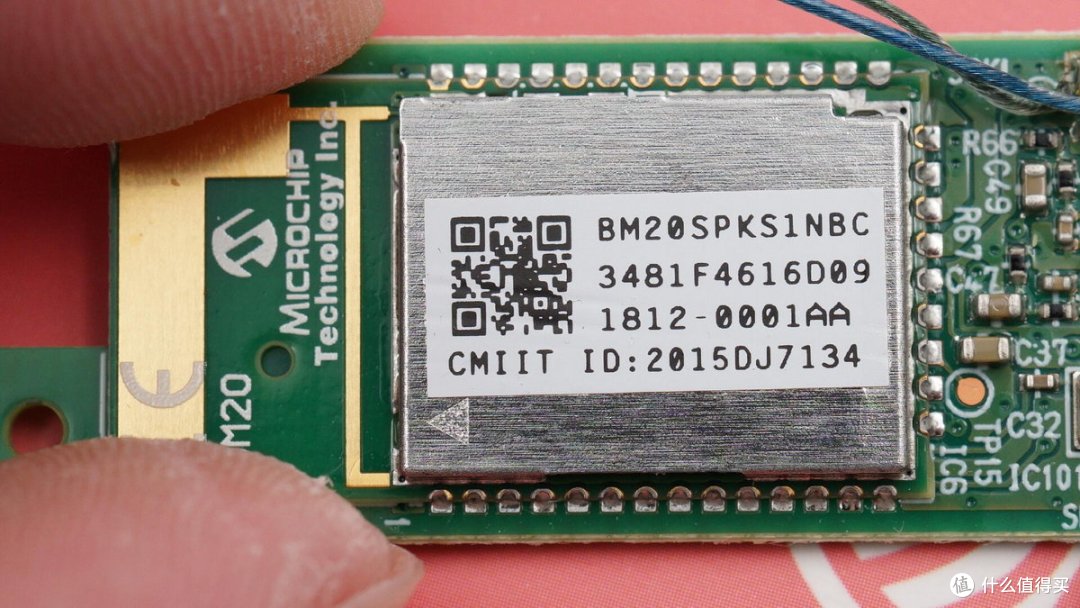

邮票蓝牙小板上有板载蓝牙天线,CE认证标志,微芯标志。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


丝印S2118 4772的MEMS硅麦。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


TI TPA2012D2 2.1瓦 D类立体声音频放大器,用于驱动骨传导单元。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

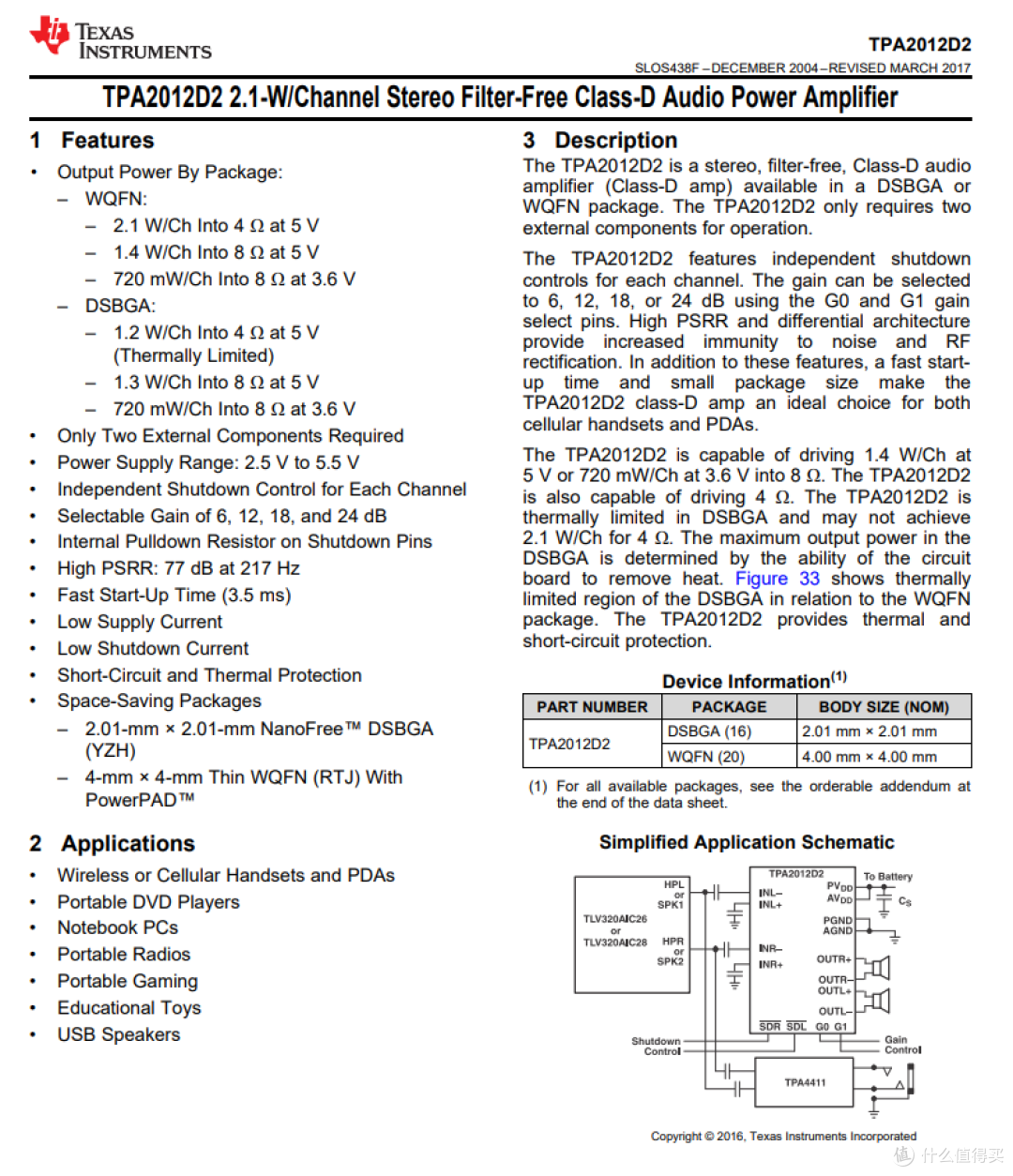

TI TPA2012D2 详细资料。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

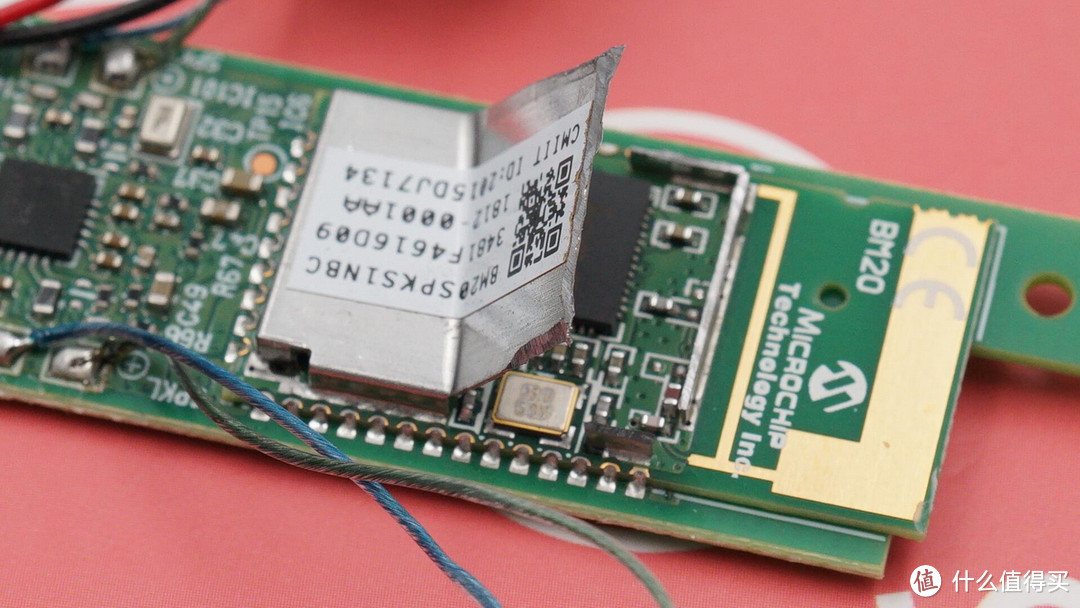

撬开主控芯片金属屏蔽罩,可以看到内部芯片。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

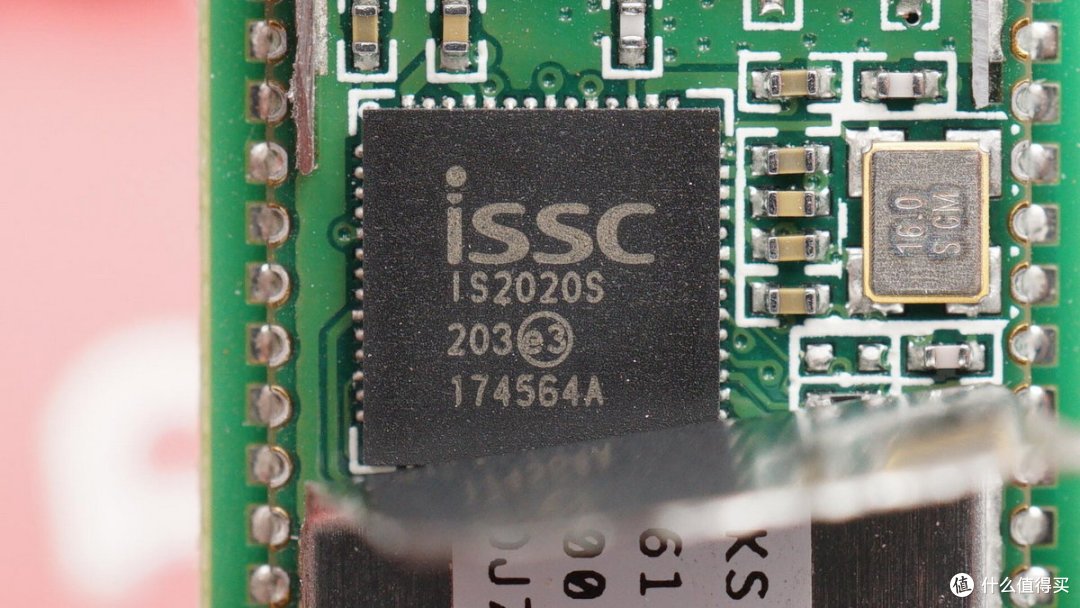

创杰ISSC IS2020S 立体声音频传输蓝牙SoC。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


ISSC IS2020S 详细资料。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


蓝牙SoC外挂存储器芯片。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


来到夹耳式耳机部分,先卸下背部装饰盖板。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


中间部分以螺丝和卡扣相结合的方式固定。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


取下中间壳体就可以看到内部构造了。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


壳内有泡棉做缓震保护。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


骨传导单元背面特写,绿色PCB上标注单元的正负极,左面焊点与单元接线相连,右侧焊点是音圈漆包线。中间银色金属是磁铁。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


骨传导单元正面特写,上层有圆孔的金属板覆盖。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


骨传导单元与一元硬币的尺寸对比。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机


骨传导单元总直径约是10mm。


拆解报告:Earsopen逸鸥BT-5骨传导蓝牙耳机

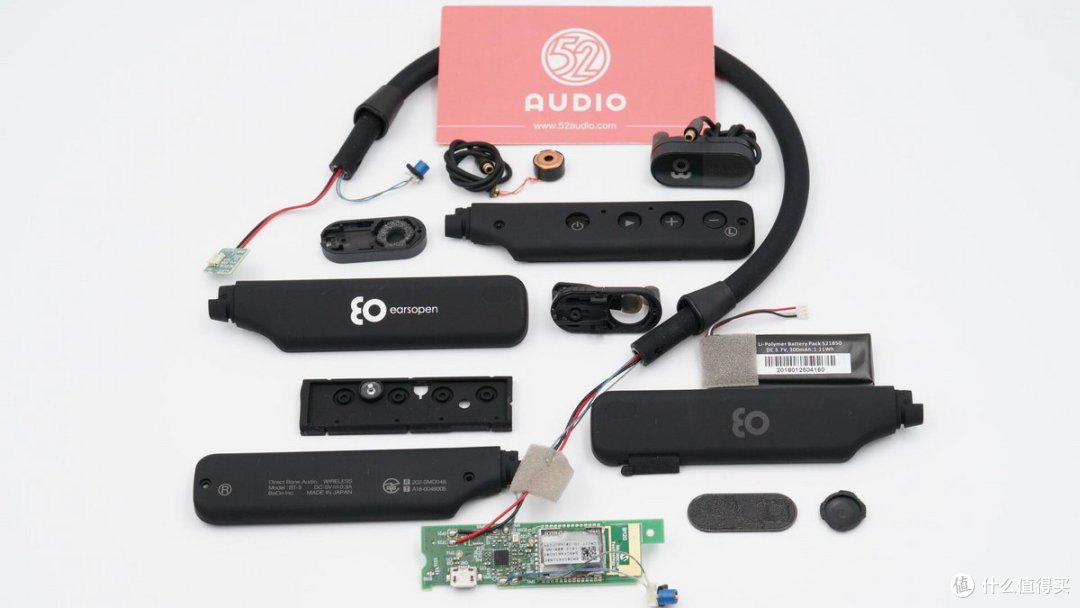

Earsopen逸鸥BT-5拆解全家福。

我爱音频网总结

Earsopen逸鸥BT-5骨传导蓝牙耳机在外观上采用了项圈和耳机二合一的结构设计,骨传导夹耳式的设计独具一格,并可自由调节松紧度,解放了双耳,解决了普通耳机佩戴所造成的听觉受损和耳朵胀痛的问题。并且如果你不习惯这种方式,还可以更换入耳式或挂耳式两种佩戴方式。

内部配置上,Earsopen逸鸥BT-5 采用了10mm的 earsopen 动态振子,将声音通过骨头直达听觉神经。耳机内置了300mAh电池,可实现8h的连续续航时间。耳机内置ISSC IS2020蓝牙SoC,内置锂电池充电功能。音频信号由TI TPA2012D2放大驱动骨传导单元。整机做工有浓厚的日系风格。
