07年老硬盘不彻底的拆解

收拾东西发现一块很久以前用坏了的移动硬盘，无事，遂拆。

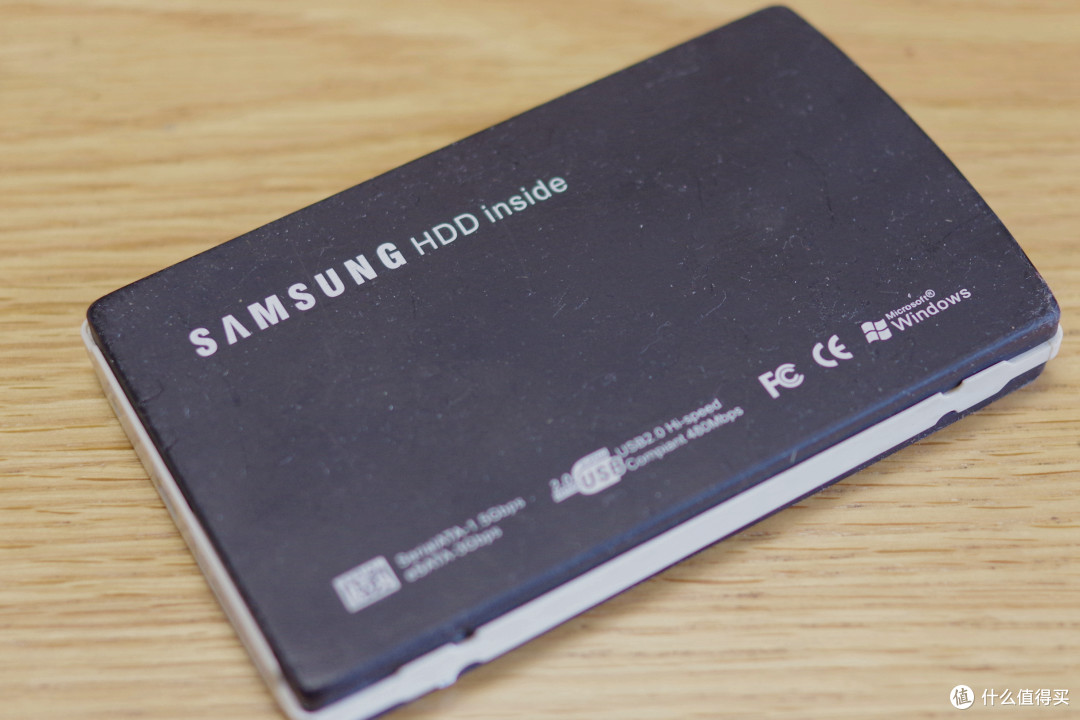

全是灰

5V500mA

早些年常用的USB接口

外壳本来是类肤质材质，时间久了黏黏的，粘了好多灰。

2011年网上买的时候就知道这肯定不是三星原厂的，否则不会只要100块钱，也猜到了里面可能就是一块笔记本硬盘…

三星的硬盘

卖家还是比较良心的，竟然配的三星硬盘，“真·三星”…不过竟然是07年的…5400转，8M缓存，120G，SATA接口，型号为HM120JI。

生日是2007年6月

主控

主控芯片用的是MOAI奇岩MA6116A的，查了一下，2.5的SATA，芯片最高支持32M/s的传输速度。

拆下电路板

俩芯片

硬盘主控用的是Marvell的88i6526-TFJ1，缓存芯片是三星自家的，电路板引脚有进水腐蚀痕迹，难道是进水的问题？？

正面

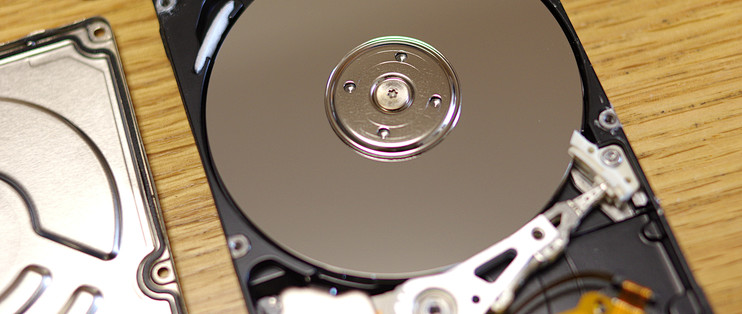

盘体

锃亮

磁头

双盘

本来应该继续拆的，奈何磁盘中间那颗螺丝实在拧不下来，而且被我拧滑丝了…

所以就拆到这儿吧…
