斗胆科普一下，闪存是怎么一步步发展到今天的？

小伙伴们好，我是潮玩！关注一下，每天都有新收获哦！↑↑↑

对于当下的小伙伴们来说，SSD已经是再熟悉不过的硬件产品了。它们之间的差别，也就是速率和容量大小之分。不过，这在当年，却也和做梦一样。

毕竟在狭小如此的空间之内，存储如此海量的数据，堪称是科幻。如果把这几十年的技术变化串起来看，其实就是一场非常典型的半导体“挤空间”运动。

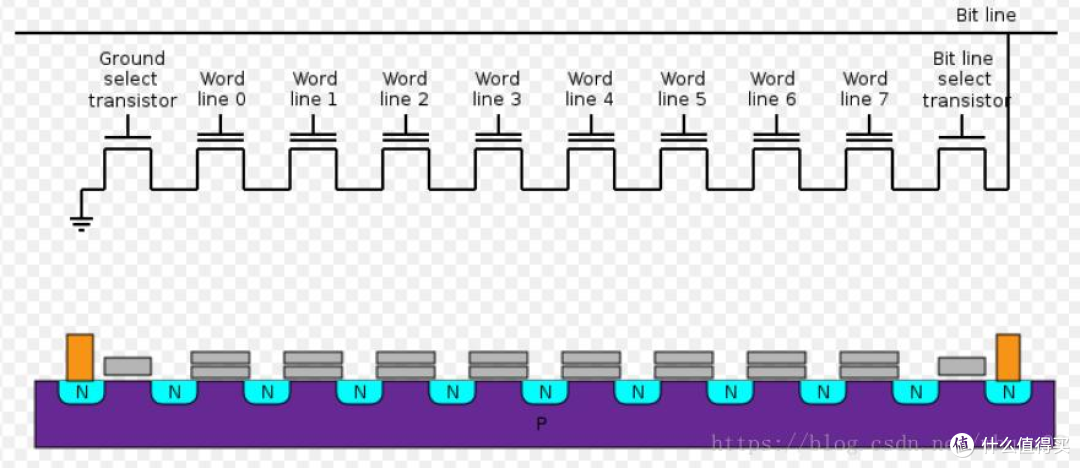

最早的NAND闪存，其实小得可怜

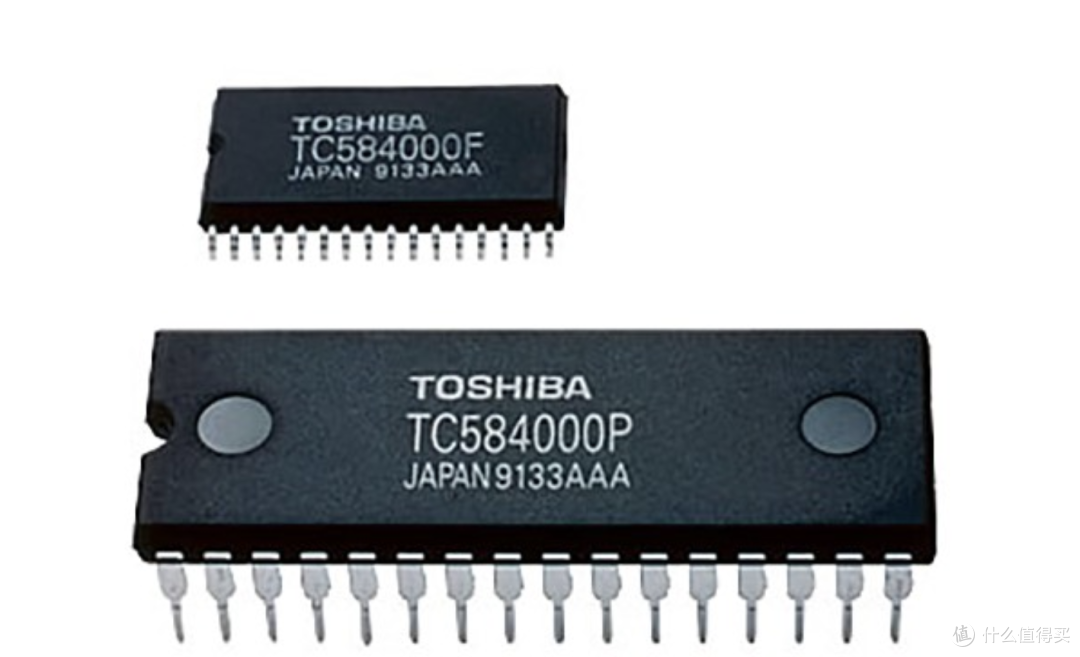

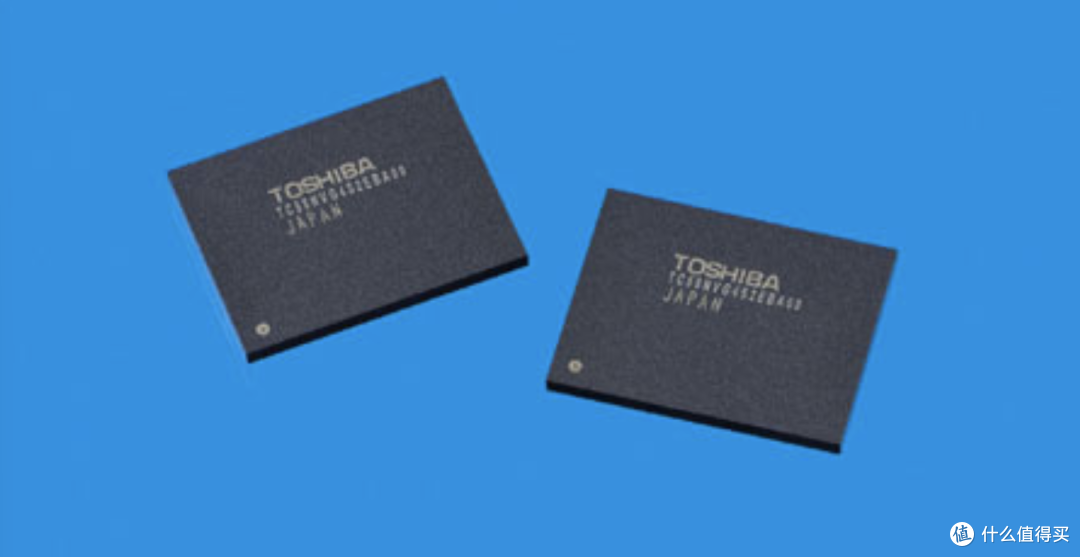

今天我们说“闪存”，很多人第一反应可能就是SSD、U盘或者手机。但闪存最初出现的时候，可没有这么大的胃口。如果从NAND型闪存的发展来看，1987年是一个非常重要的节点。东芝的研究团队在这一年发明了NAND型闪存，到了1991 年，第一批 NAND闪存产品实现商业化。当时的容量只有4Mbit。那个年代的4～16Mbit闪存，到今天来看非常有限，但在那个年代，这已经是一个重要的技术突破。

现在回头看，这个容量可能让人觉得有点不可思议。但它真正重要的地方，并不是“4Mbit能存多少东西”。而是它第一次让人们看到：数据可以被放进非常小的半导体芯片里，而且断电之后，数据还能够留下来。

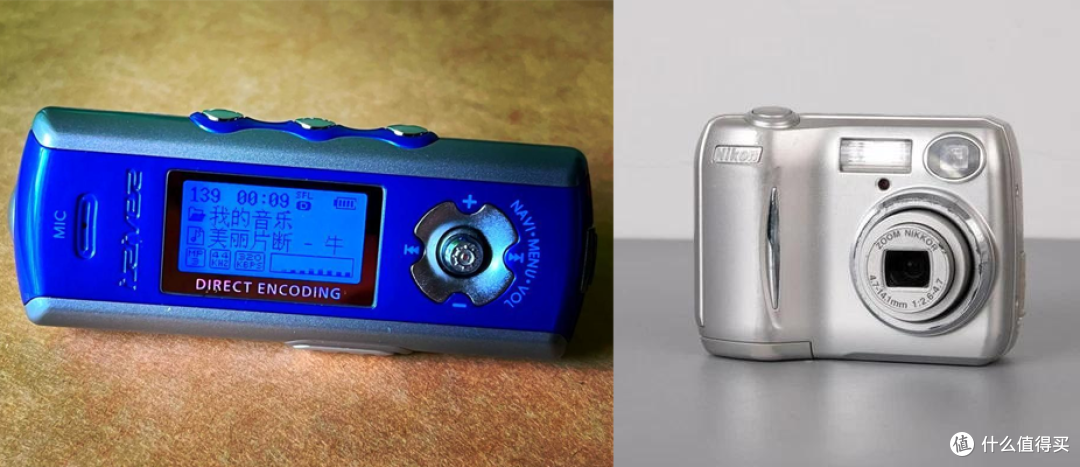

闪存真正厉害的地方，从来不只是容量。而是小、快，且没有传统机械存储那套复杂的运动结构。更稳固的结构，也让它可以用在更多便携设备之上，比如MP3、比如数码相机。

那么，随着数码产品对容量要求的不断提高，如何让闪存在体积不变的情况下装入更多的数据，就成为了一个难题。

真正让闪存“长高”的，是3D NAND

解决这个问题有两个思路，一个是在二维空间内尽量多的提升数据量。就好比一个当下的客机中，不断地依靠缩减座椅的间距来提升座位数一样。不过，很快这个办法就遇到了瓶颈。

因为空间有限，就意味着不可能通过无限增加数据密度的方式解决问题。因为东西越做越小，单元之间的干扰、制造难度等问题都会越来越明显。就好比客机超载，是要出问题的。

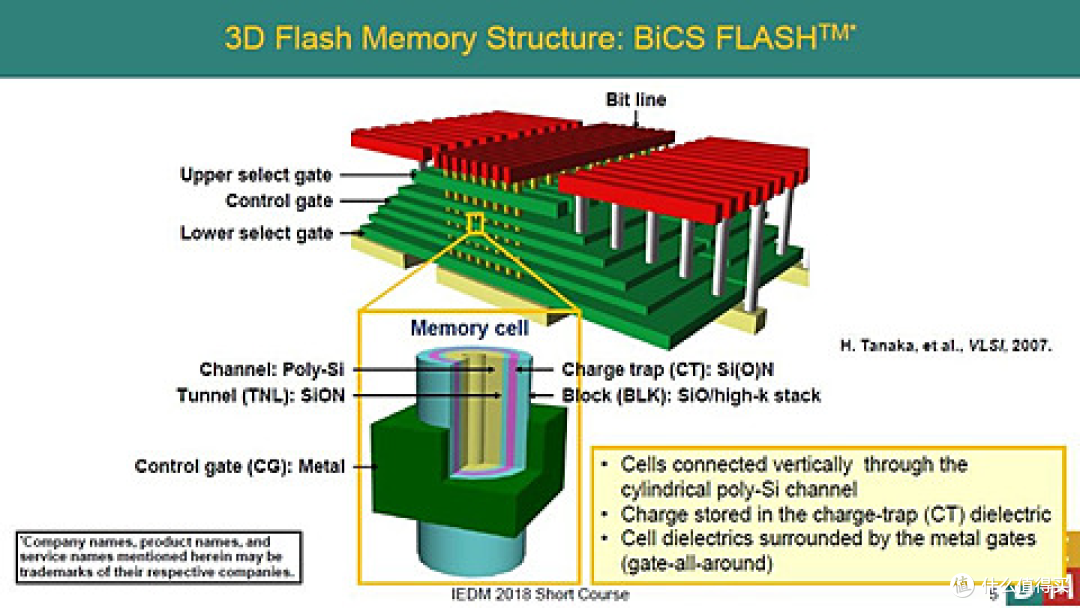

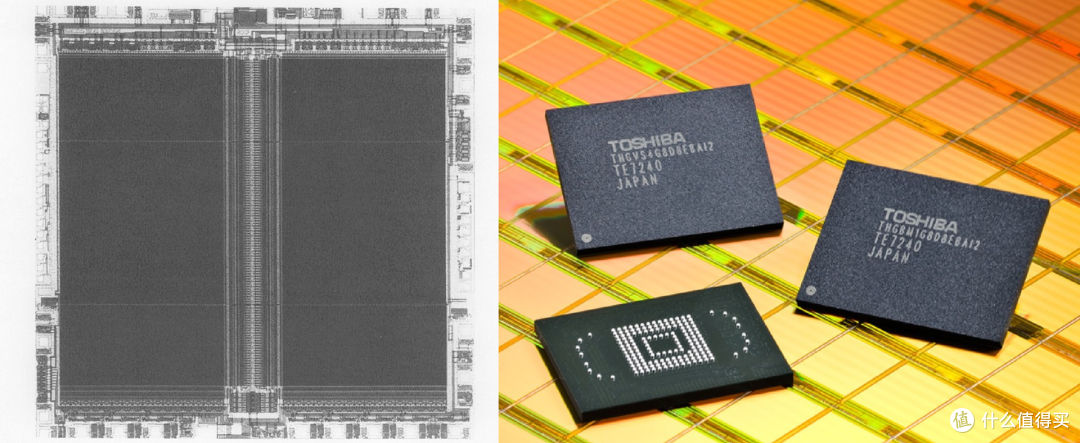

那么怎么办？最好的解决方案就是叠罗汉了。平面空间不够，我们就上立体空间。于是，业界开始探索向垂直方向扩展存储单元。2007 年，东芝公布了3D闪存相关技术，此后持续推进相关技术的发展，并逐步形成了今天大家熟悉的 BiCS FLASH。

SSD的出现，又把闪存推到了另一个舞台

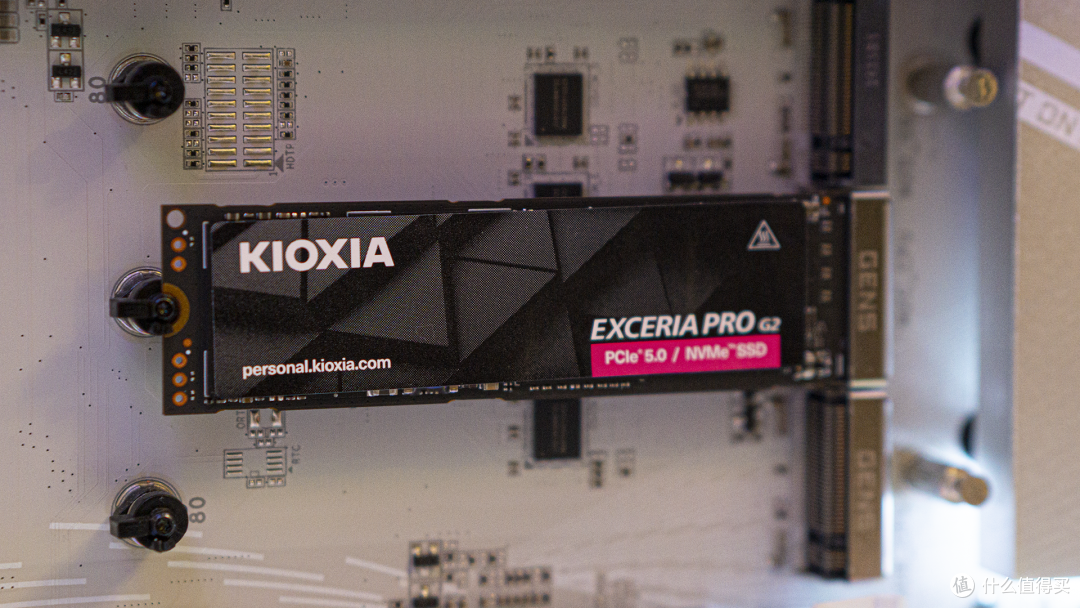

随着3D NAND等技术不断发展，闪存的存储密度和单颗粒容量进一步提升，也为大容量SSD的普及提供了重要基础。不过，最早的SSD价格非常高，所以并没有马上取代机械硬盘。比如在2001年，东芝（铠侠的前身）就已经推出采用SLC NAND的SSD产品；但到了2000年代后期，多层闪存才开始进入客户端SSD，SSD随后逐渐进入笔记本电脑。

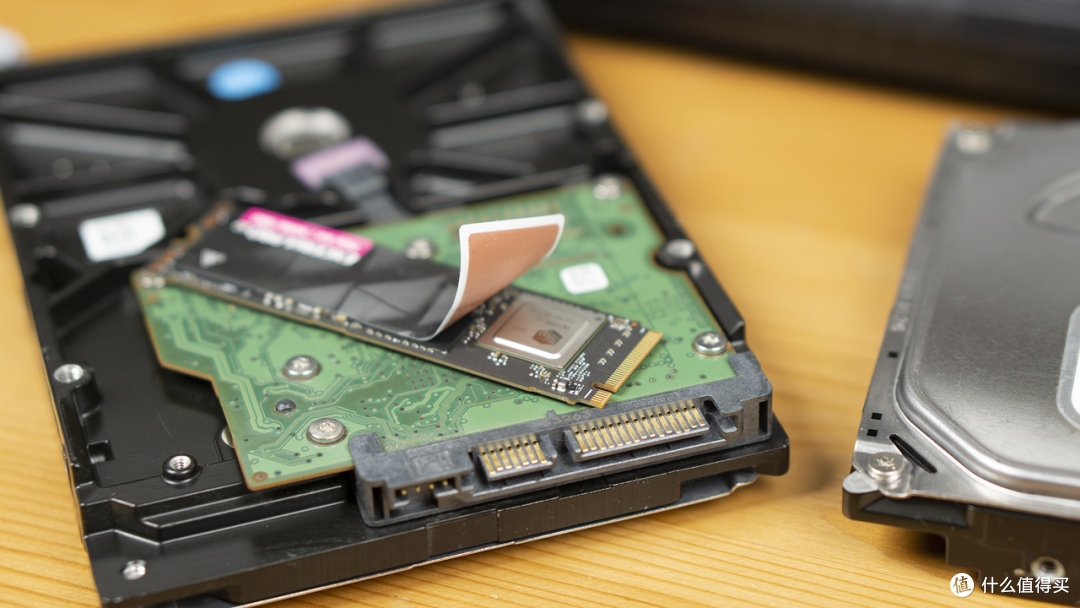

如今，我们已经很难想象，一块只有机械硬盘的笔记本或是台式机会是什么样子的了吧。相较于HDD，SSD带来的不只是速度变化，也让设备可以做得更轻、更薄，同时具备更好的抗震能力。

那么，所有的SSD都一样吗？

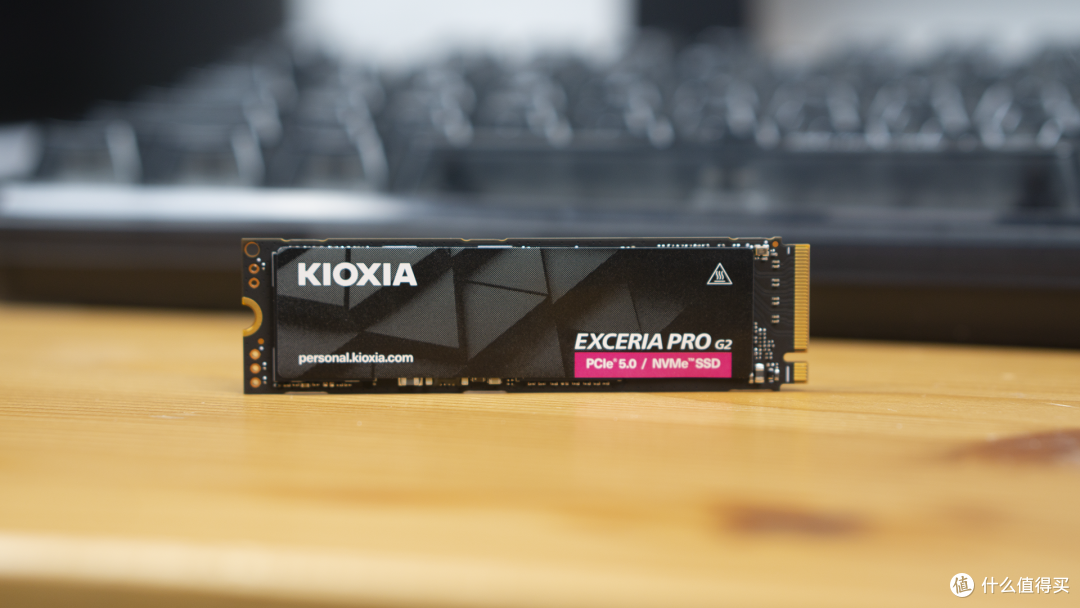

现在大家买SSD，很容易首先看几个数字：读取多少GB/s？写入多少GB/s？PCIe 4.0还是PCIe 5.0？这些当然重要。但对于一块靠谱的固态来说，这些还只是我们需要关注的一部分！

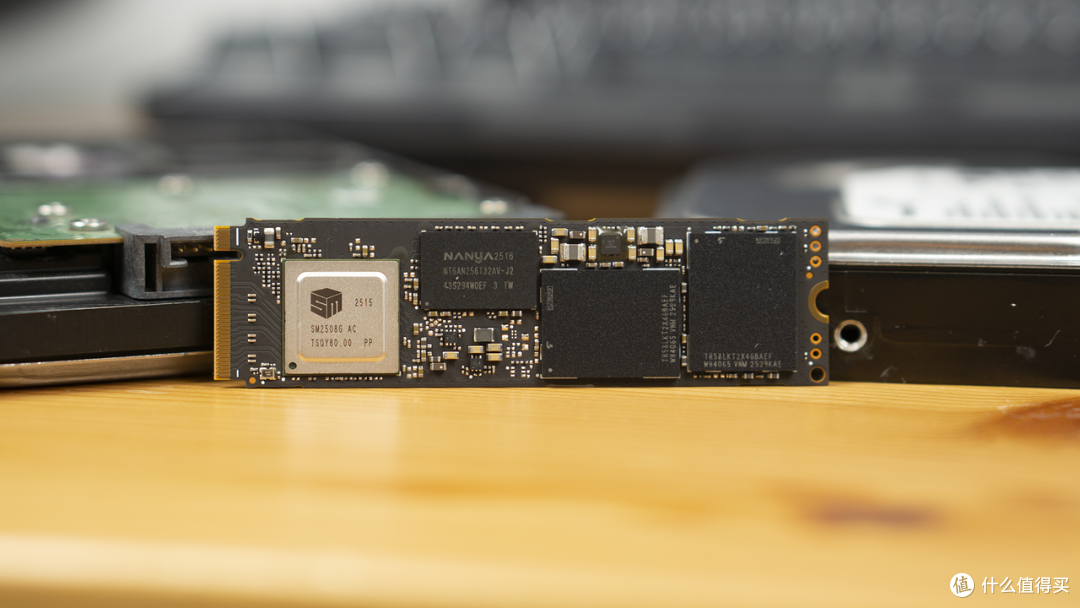

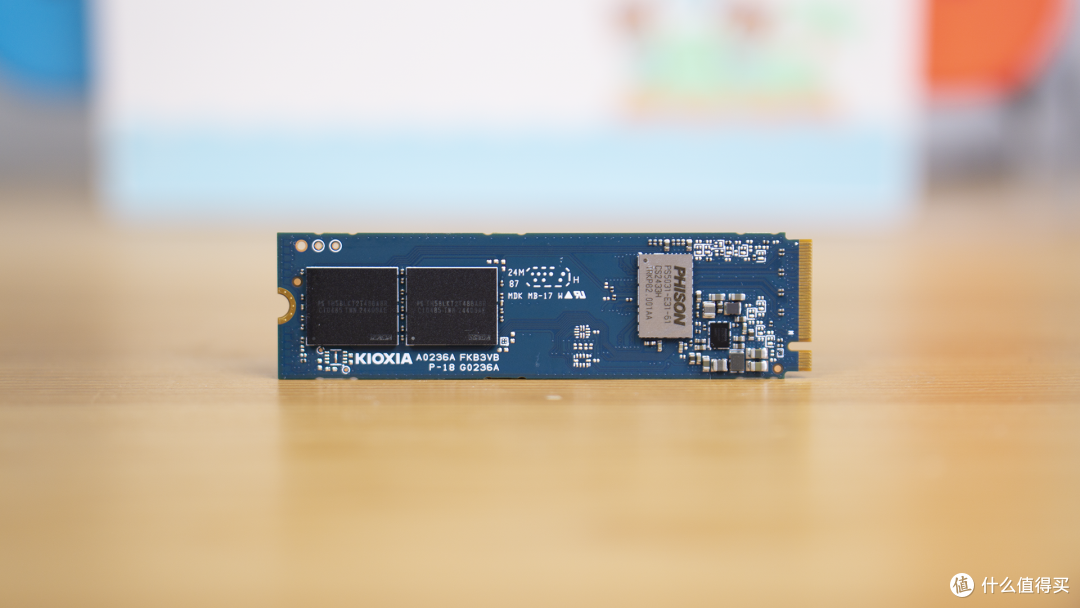

因为相较于单纯的储存芯片，SSD显然要更为复杂。它里面有控制器，也有保存数据的闪存颗粒。更为重要的是它们两者之间的协同。简单地将不同组件组合在一起，并不意味着就能获得理想的实际体验。因为控制器、闪存以及固件之间的协同，对于 SSD的实际使用体验和稳定性同样重要。如果这些环节缺乏良好的配合，即使参数看起来不错，也可能影响产品的实际表现。

所以，一个品牌如果长期参与闪存的研发和制造，对于闪存技术、产品以及产业链的理解，往往也会更加深入。这与主要依赖不同厂商零部件进行组合的SSD厂商，在技术积累和产品研发能力上存在一定差异。从 1987 年 NAND 闪存诞生开始，东芝及其相关存储业务就一直在这条技术路线上持续投入。此后，相关存储业务不断发展，并逐步成为今天的铠侠。
