20多的 140W 充电盒！采用大厂140W氮化镓模块、2C 1A 玩家专属！

前段时间我不是花了129元入手了酷态科10号ultra 120W数显充电头，又花了几块钱买了桌面支架+二脚插头延长线，实际到手没使用过5次就成功吃灰！

离了个大普，改天有时间写写，那段时间中了数显桌面充电器的毒，一不小心连买三台。花了大几百！！！这才退烧了，想想有点偏离垃圾佬的初衷了，今天晚上写这款20多块钱DIY充电盒，适合实用党、对这种充电盒有了解的朋友使用，本来是手搓的肯定没有3C这些的。

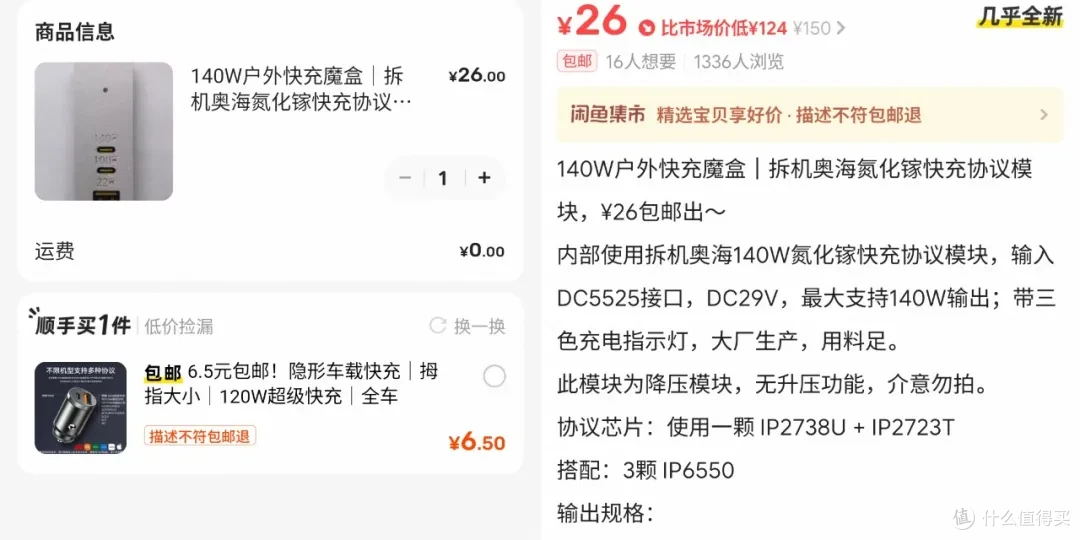

根据卖家的描述这款 140W DIY 手工改装供电模块，不是成品品牌充电器，核心是拆自奥海电源的氮化镓降压板，装进外壳做成的魔盒。售价26块钱，但是要自备29V DC电源。这就劝退大部分吃瓜群众了。

这款 DIY 快充魔盒尺寸为长 9cm、宽 2.9cm、厚 2.5cm，整体是小巧的长条方柱造型，外壳采用白色 3D 打印制作，表面能清晰看到打印层纹，是典型的手工 DIY 质感，并非工业量产外壳。

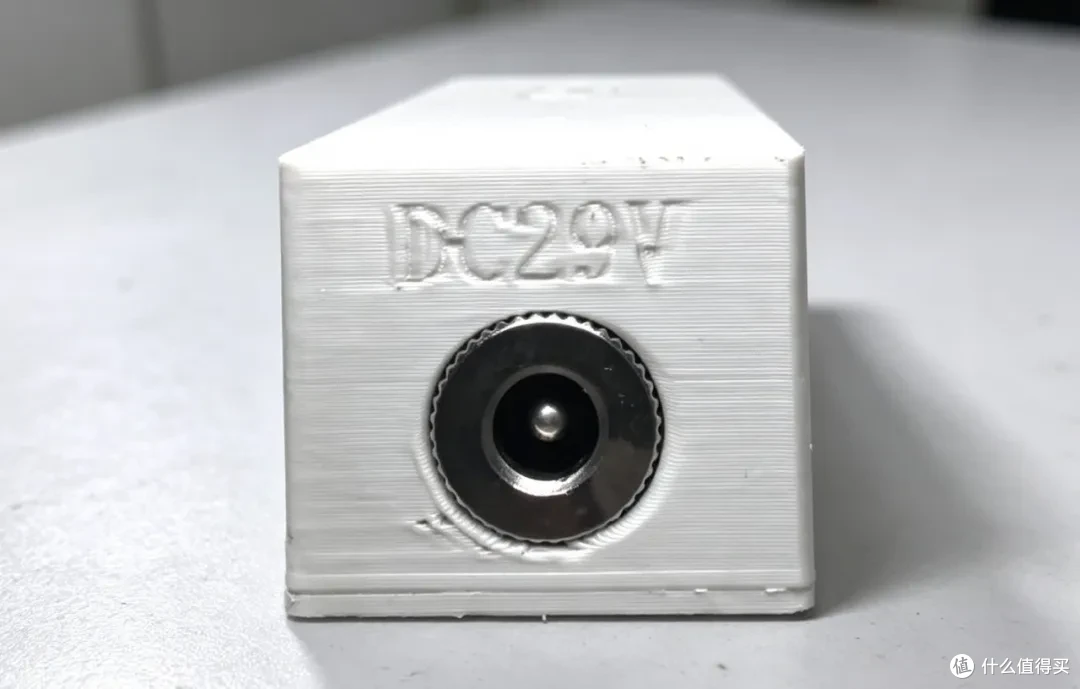

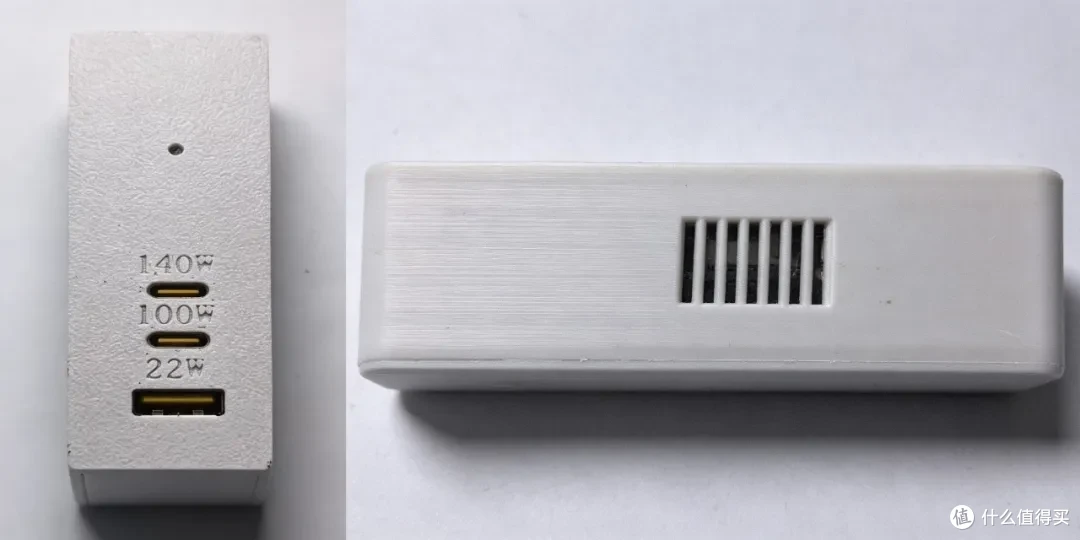

机身一端刻印 DC29V 字样，搭载 DC5525 电源输入母座，用来外接 29V 直流供电。侧面开有一长条镂空散热格栅，既辅助内部拆机氮化镓模块散热，透过缝隙还能看见里面电路板。另一端是输出面板，刻印了 140W、100W、22W 功率标识，依次对应 C1、C2、USB‑A 三个镀金接口，面板上方还有一颗小圆孔，内置指示灯用于工作状态提示。整机体积不大，便携性尚可，但 3D 打印外壳做工偏硬核，没有精致的打磨处理，主打 DIY 实用属性。

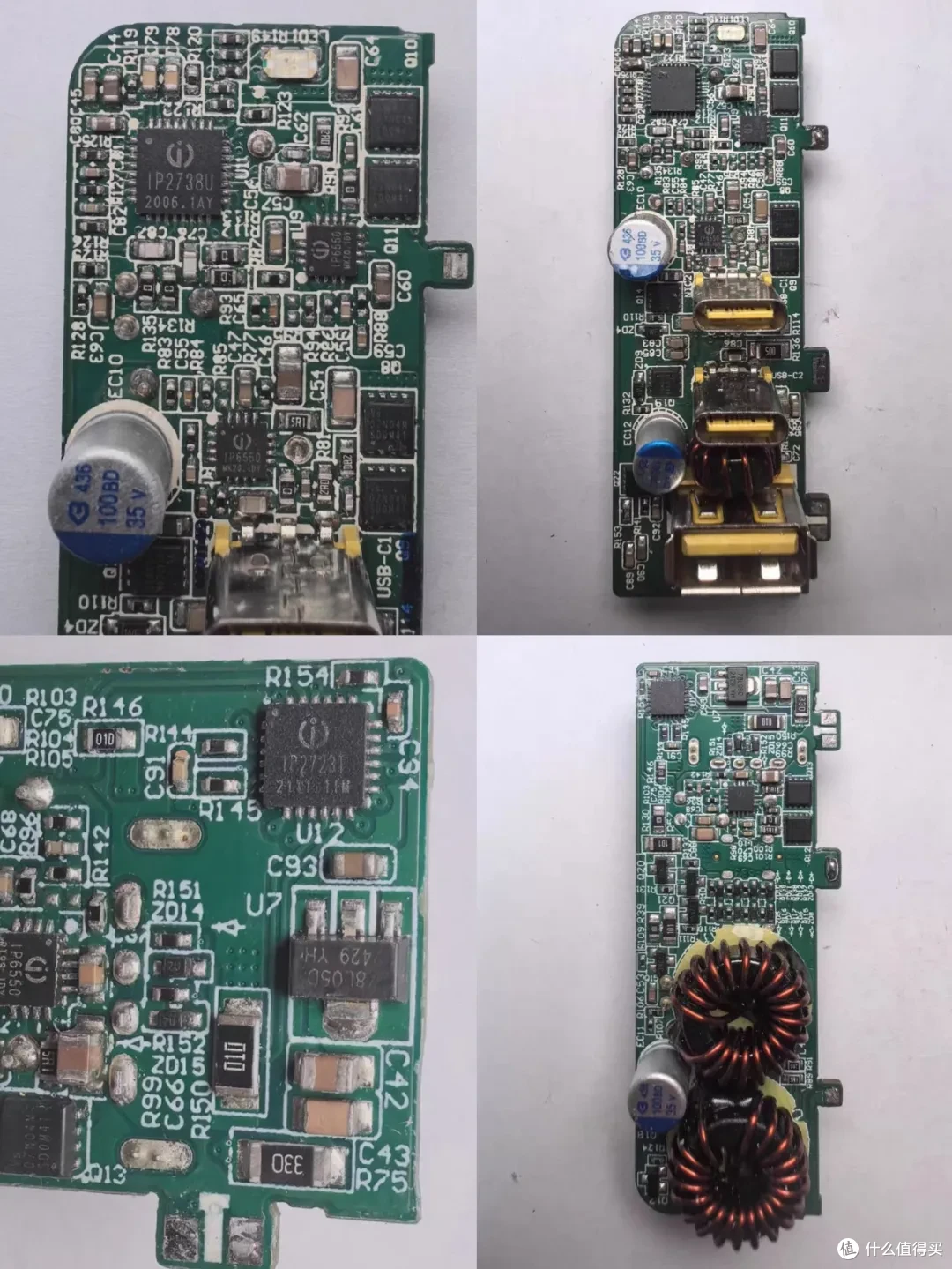

拆开这个魔盒就能看见核心电路板，是奥海拆机下来的 140W 氮化镓降压板，整套用的英集芯方案。主协议芯片是 IP2738U，搭配 IP2723T 负责双 C 口协议管理，板上还有三颗 IP6550 同步降压 MOS 管，负责电压转换，大厂这套方案协议支持很全。


板载 35V 耐压电解电容，周边配套大量贴片电阻、电容，元件排布规整，属于品牌电源拆机板，底子用料扎实。不过要记住，这是二手拆机 PCB，元件经过之前的使用，电容存在老化的可能性，属于 DIY 玩家产品，并非全新原装成品充电器。

板子引出 2C1A 三个输出口，C1 最高支持 140W，C2 最高 100W，A 口 22.5W，整机最大总输出 140W。它本质只是一块降压板，没有升压电路，必须接入 DC29V 电源才能工作，不能直接插家用 220V 市电。


输出规格： C1口 5V3A、9V3A、12V3A、15V3A、20V5A、28V5A，PPS 3.3-21V 5A，最高 140W。C2口5V3A、9V3A、12V3A、15V3A、20V5A，PPS 3.3-20V 5A，最高 100W。 USB‑A 口：5V3A、9V2A、12V1.5A、10V2.25A，最高 22.5W。整机最大总输出 140W。

下次写一款280W桌面充电站依然是DIY的30多。缺点是 3D 打印外壳做工偏硬核，拆机板存在电容老化风险，没有 3C 认证，仅限发烧友把玩，普通用户日常使用建议考虑下。
