前言

现代服务器集群的内部数据交互体量持续增长，高速光互联是服务器之间实现大容量数据交互的关键载体，光模块作为链路中的核心光电转换器件，保障集群内部跨设备的数据传输稳定可靠。

本次拆解的是ACTransceiver OSFP800 IHS 800G光模块，内部搭载海信集成光引擎，采用2×400G DR4工作模式，DR4方案可实现500m传输距离，OSFP封装拥有良好的功耗承载与电气特性，适合数据中心机架内、机柜之间的短距离互联场景。下面来一起看看产品的具体设计。

ACTransceiver 800G光模块外观

ACTransceiver 800G光模块采用全金属外壳，端部设有黄色拉环方便用户安装使用。

光模块外壳使用螺丝继续封装固定。

产品铭牌特写

型号：OSFP800 IHS 800G

封装：OSFP

工作模式：2×400G DR4

总带宽：800G

标称传输距离：500m

海信光引擎：LMS3821S‑PC‑R1

产品通过了CE认证。

机身背面设计封闭式集成散热IHS格栅通风流道，满足高功耗OSFP模块的散热需求。

模块采用直拉滑动式锁扣解锁机构，通过拉黄色拉环完成解锁。

拉环上设计800G以及1、2通道提示标识，可帮助快速区分使用，防止跳线混淆。

模块前端配置两 MPO‑12 APC光口。

尾部为OSFP标准金手指电接口。

实测光模块机身长度为116.03mm。

宽度为22.6mm。

厚度为13mm。

产品拿在手上的大小直观感受。

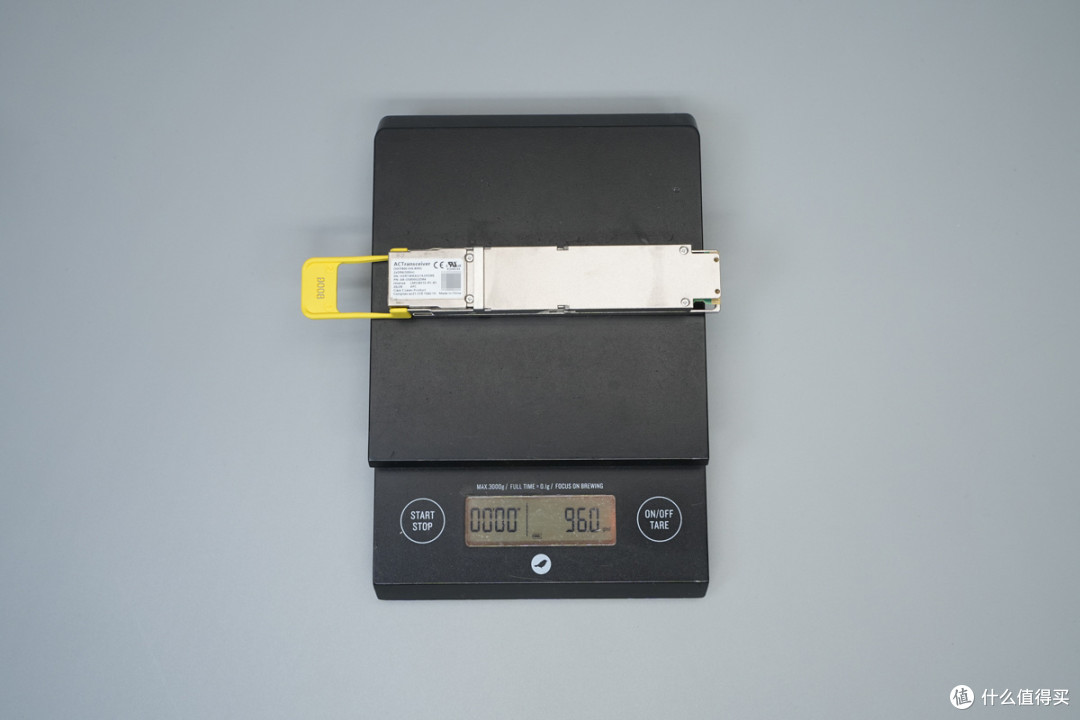

另外测得ACTransceiver 800G光模块重量约为96g。

ACTransceiver 800G光模块拆解

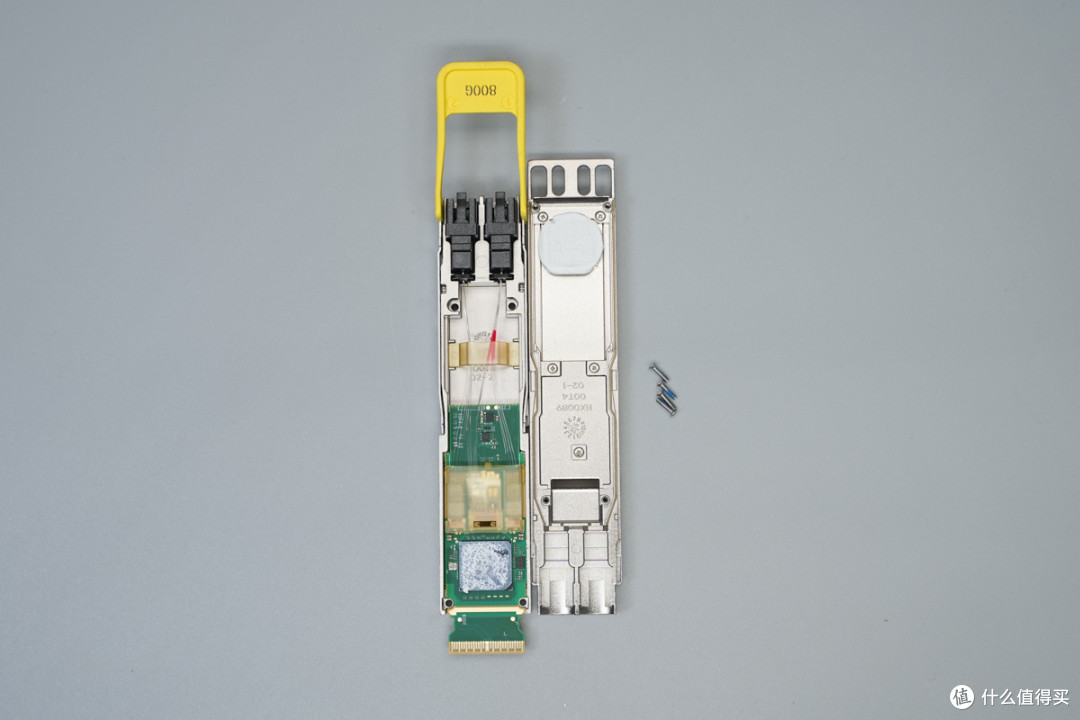

拆掉螺丝打开光模块外壳。

壳体对应DSP处设有导热胶。

光纤以及集成光引擎区域采用盖板保护。

将PCBA模块取出，另一半壳体对应集成光引擎区域也打胶处理。

PCB板正面设有LDO线性稳压器、DSP、无源晶振、存储器，其中DSP打胶处理。

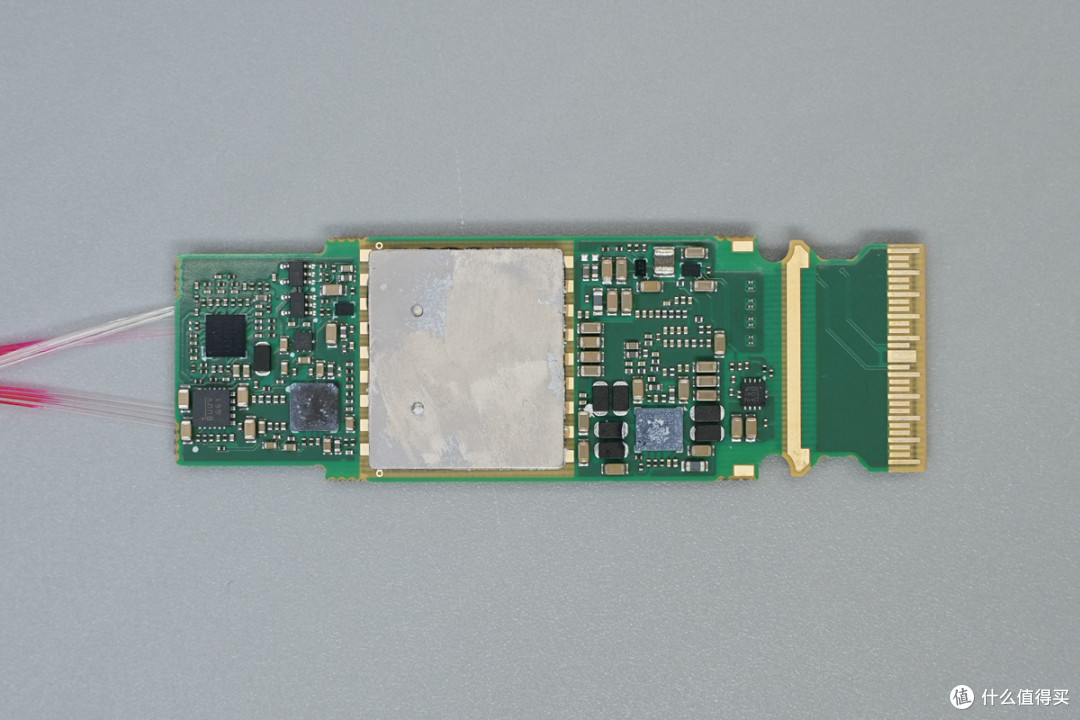

另一面对应集成光引擎区域覆盖屏蔽罩，两侧还设有同步整流降压电源模块、电压比较器、电源管理芯片、负载开关等器件。

集成光引擎区域特写，中心是4通道发射激光器TOSA+ 4通道接收光电探测器ROSA，两侧是FA光纤阵列载板。

信号处理DSP芯片来自MaxLinear迈凌，型号为MXL93682，集成CDR时钟数据恢复、信号均衡、数字诊断 DDM 功能，采用FC-FBGA封装。

50.000MHz无源晶振特写，为DSP提供系统基准时钟。

存储器丝印R80X。

丝印DET芯片特写。

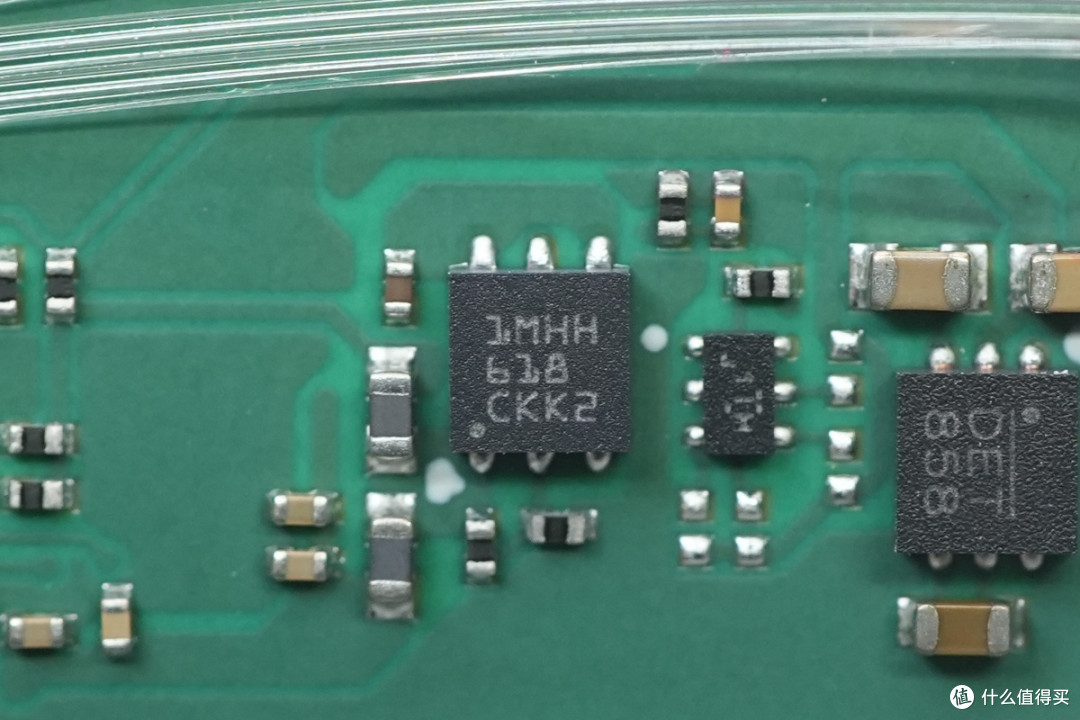

LDO线性稳压器来自TI德州仪器，丝印1MHH，型号为TLV75801PDRVR，500mA输出、可调输出电压、带使能控制与有源输出放电，采用WSON‑6封装。

同步整流降压电源模块来自MPS，丝印BUU，型号MPM3864，器件内置电感器，可在较宽的输入电压范围内实现6A的连续输出电流，并具有出色的负载和线性调整率，采用ECLGA-19(3x3)封装。

丝印563MI3Q芯片来自意法半导体，采用WLCSP80封装。

一颗无丝印芯片，信息不详。

两颗比较器来自TI德州仪器，丝印1SQ，实际型号为TLV3231DCKR，具有出色的速度功率组合，传播延迟为20ns，整个电源电压范围为2.7-5V，每个通道的静态电源电流仅为200μA，采用SC-70-5封装。

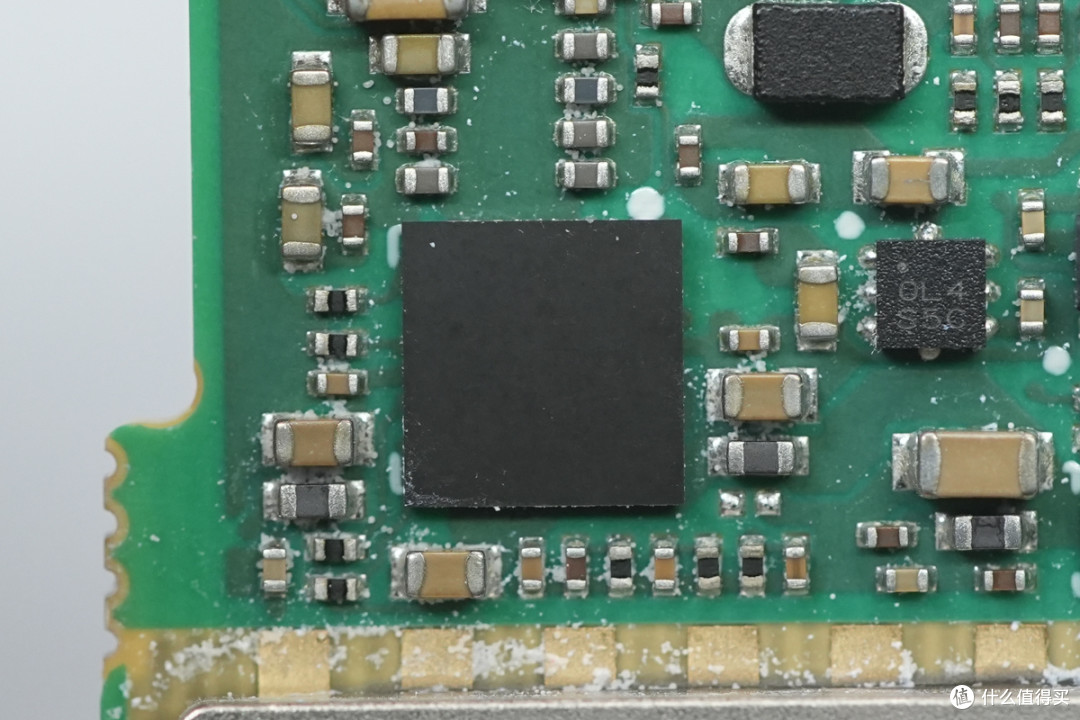

丝印OL4芯片特写。

电源管理芯片来自MPS，型号MP5446，集成多路降压DC‑DC转换器，具备高集成、小占板、适合光模块小空间供电设计，采用QFN封装。

负载开关来自MPS，丝印BD，型号MP5087，支持0.5-5.5V工作电压范围，支持7A负载电流，采用QFN12封装。

光模块金手指特写。

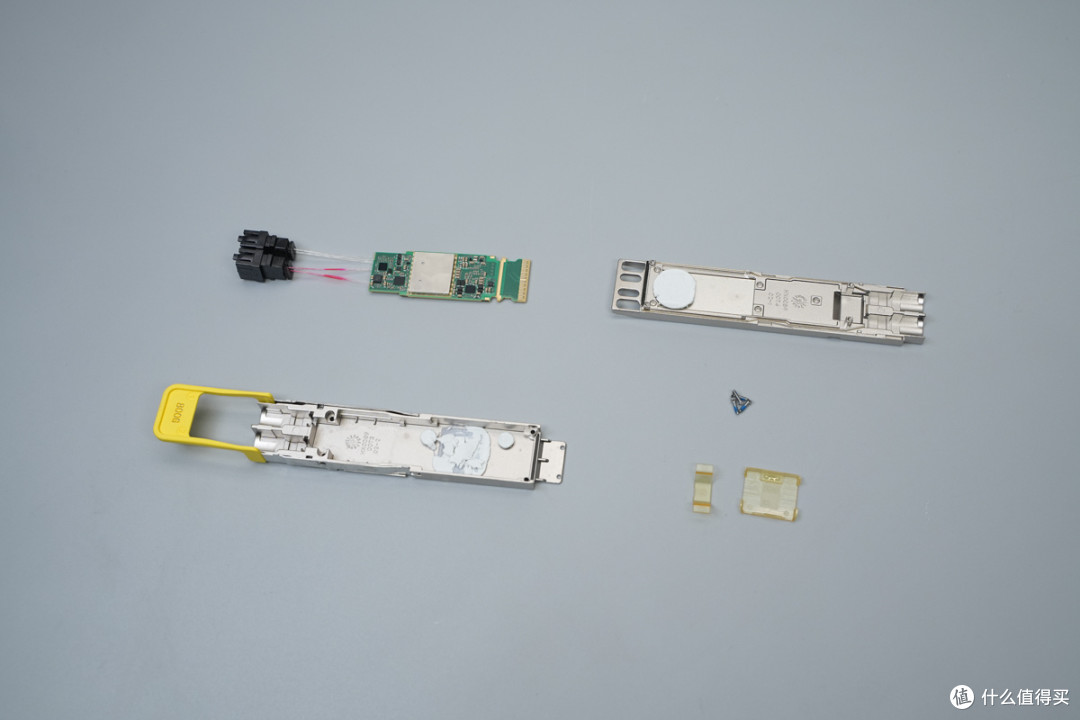

全部拆解一览，来张全家福。

服务器电源网拆解总结

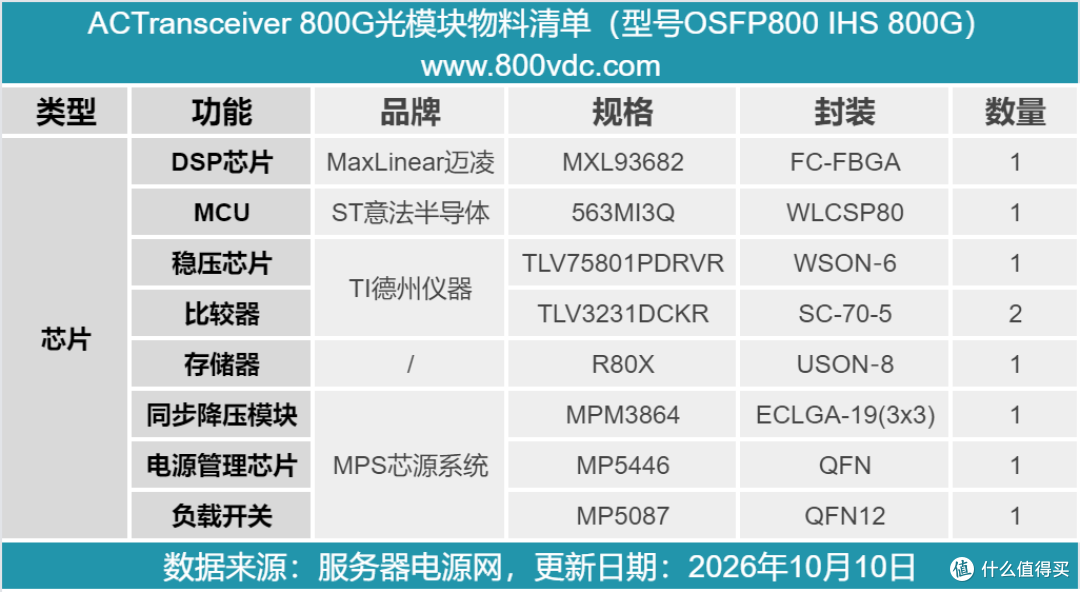

最后附上ACTransceiver 800G光模块的核心器件清单，方便大家查阅。

ACTransceiver 800G光模块全金属壳体搭配IHS集成散热格栅流道，针对高功耗工况做散热优化。双MPO‑12 APC光口、标准OSFP金手指接口符合行业规范，实测尺寸116.03×22.6×13mm，重量96g，符合OSFP形态的机械规格。

产品采用海信LMS3821S‑PC‑R1集成光引擎，内部包含4通道TOSA发射激光器与4 通道ROSA接收光电探测器，搭配FA光纤阵列载板。

核心DSP选用迈凌MXL93682芯片，使用MPS多路电源管理芯片、降压模块，搭配TI的LDO线性稳压器、电压比较器，实现模块完整供电、状态检测与保护控制。
