罗技优联＋68配列，便携与精致的同时保持性能的强大，超详细优联改装分享
2021-03-25 22:01:56
5点赞
14收藏
5评论
创作立场声明：本文所测商品为自费购入。如参加张大妈家的活动获得，我会在文中点明。坚持独立的评价观点是笔者创作的基本底线，绝不会因商品来源不同而有所偏颇，请各位放心。
缘由
一切的一切都起源于那个黑暗的下午
刚组好没多久的光头68小键盘的数据口坏了，并且备用的d-焊盘脱落，彻底完蛋

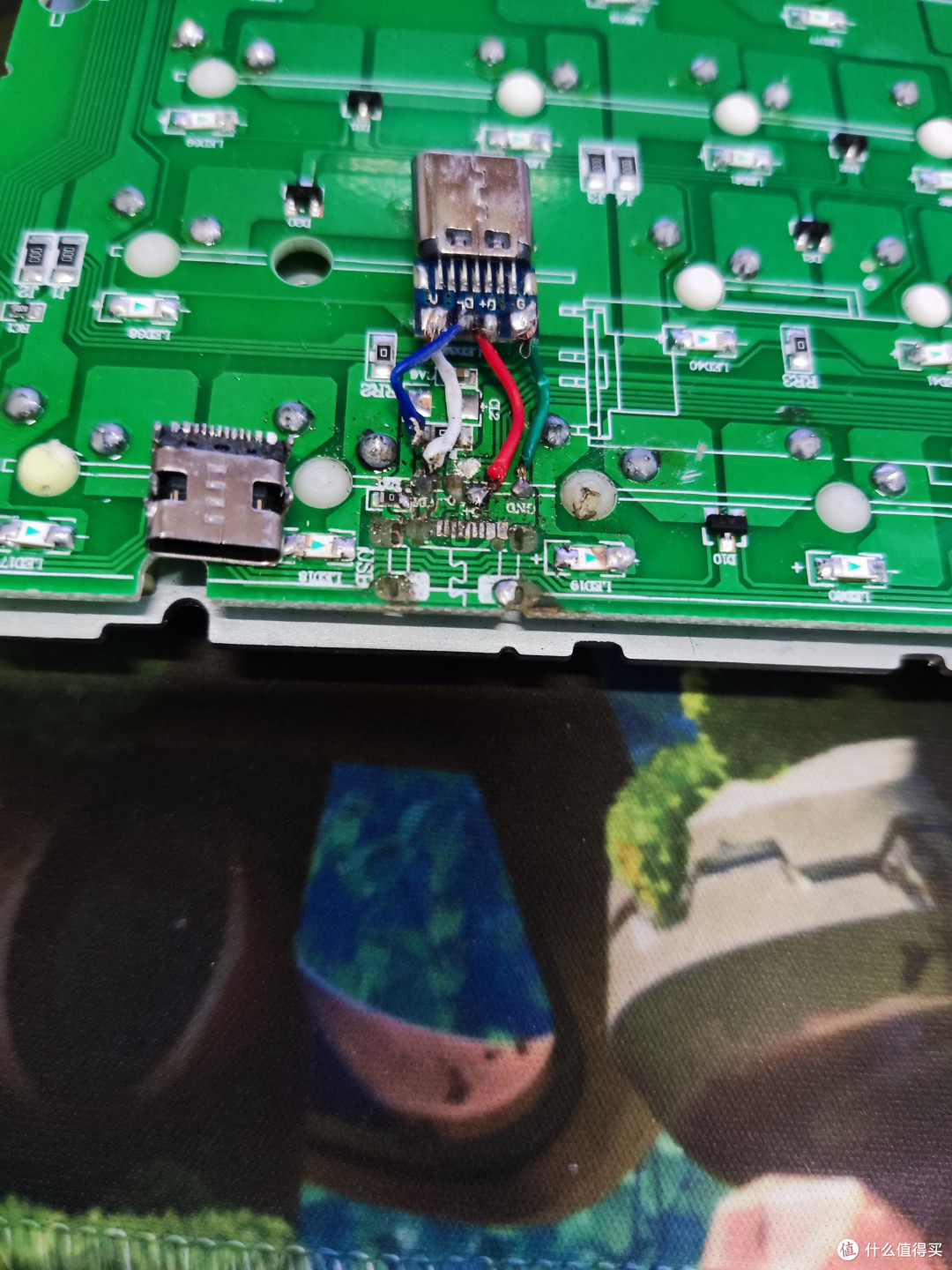

Type-C头买来就坏了
Type-C头买来就坏了
就不应该手贱想改成键线分离
痛定思痛开启了修复之旅，到处找pcb布线方案与测试d-的子端
结果白白花费了2个下午却一直没能修复，于是被我扔弃一旁，直到在某鱼看到适配光头68的优联pcb出售
图（以k270比较主流的一款优联主控设计的pcb）
图（以k270比较主流的一款优联主控设计的pcb）
在大致询问主控连接方案和相关细节后果断下单，完成上次飞线改优联的遗憾
（飞线改优联最大的缺点就是费时间并且费手，而且强迫症一想到背部pcb的密密麻麻的蜘蛛网就难受，一直是个心结，这次终于两个梦想一次实现
）
在支付了“昂贵”的pcb费用后，垃圾佬的职业病又犯了，并且在做一件事前做足准备是习惯之一，于是想起值得买的一位大佬qianseyue的文章
在仔细查找资料与研究后，发现其实优联版的k260与k270优联版的矩阵是一样的，区别在于少了caps指示灯与主控开关，有人可能会问，研究这有啥用，那么其实最大的区别就是价格不一样，目前市面上优联改装的多是k230，k270与k375s，这就造成k270的二手价格比k260多出了几十块钱，这身为垃圾佬知道了这个岂能不折腾？
于是在同城找了一个老哥，20块钱收来了整把键盘，注意背面铭牌一定是YR0015才是优联版。

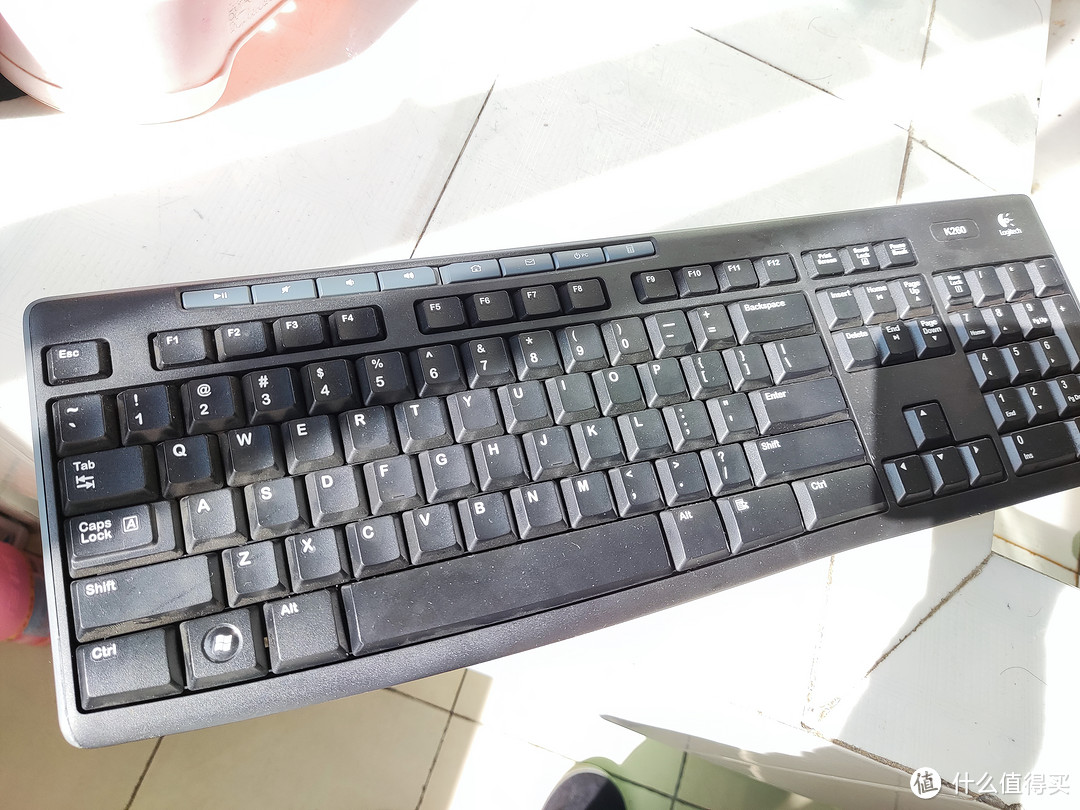

k260优联版
k260优联版

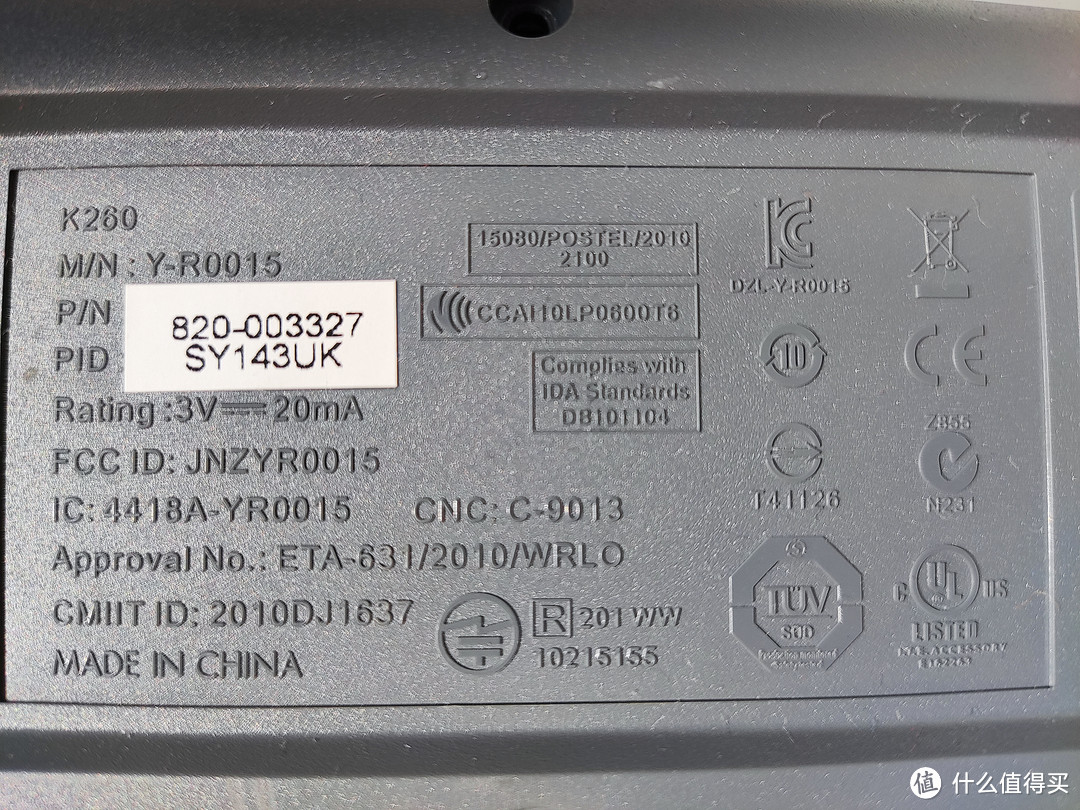

背部铭牌YR0015
背部铭牌YR0015
等所有的配件到齐
成本
成本
pcb空板，轴座，导电斑马条（坑货），充电板，以及拆下来的主控
在开始制作之前一定要先测试主控以及pcb是否正常工作
初步连接测试pcb的电路通断，电池是否正常供电，主控和pcb配列是否一致
（以往的经验告诉我，如果不想拆了又装，装了又拆的话，就老实先检查）这是血的教训
在测试无误之后先开始焊轴座，不然固定了主控之后会把轴座的空间挡住。佳达隆的轴座记得区分方向
左边为正确，右边为错误，注意右边会挡住轴心的安装柱
左边为正确，右边为错误，注意右边会挡住轴心的安装柱
焊好轴座之后，固定主控和电池，电池采用热熔胶固定，主控开始为斑马条固定，结果不知道是k270的主控板开孔和k260不一致还是什么原因，使用斑马条链接时非常不稳定，稍微一碰就会不触发，即使是摆好位置大部分触发了也还是有一排不触发，花费了一下午折腾这个斑马条，包括更换螺丝以及固定方法，结果只是浪费时间罢了。
软胶当PCB，连接示范
软胶当PCB，连接示范
实在是没的办法，又只能去捡老本行，飞线大法。即通过焊接线路使pcb和主控连接，稳定性肯定是最好的，就是非常的费时间和麻烦。
在飞线之前，又不得不解决一个问题，即优联主控的焊盘十分难上锡焊接，然而找遍全网都没有详细的教程
，最多的只是说要刮去石墨层，因此一定要先找一块优联主控练手，不然后果可能就是把主控的焊盘给弄脱落了。
分享一下第一把优联飞线的主控
焊盘被我干的惨不忍睹
焊盘被我干的惨不忍睹
以下为经验之谈。
先刮去主控排线的石墨层，小刀或其他锋利的都行。
尝试了各种粗细的导线
第3根最好用
第3根最好用
最右边的为漆包线，是我第一把飞主控时选择的，飞线难度大焊盘难焊，优点是质地软易弯曲
第一步就是先在主控焊盘上上锡，手法是要来回拖拉一下均匀上锡。
来回拖锡
来回拖锡
然后是最关键的一步把线焊到主控上
试验发现黑色的线明明粗细差不多，但是非常难焊上去，而橙色的就很轻松，因此如果你焊不上也有可能是线的问题，换种线试试可能会有不一样的结果。目前总结的是不要用旧的线，其次是要焊上去的线尖端要笔直不能分叉，反正即使焊上去也有可能和其他排线连锡。
焊上去的关键：1.导线尖端要和焊盘平行
2.手法要压在导线尖端均匀力度往上带一下锡
3.烙铁头尖头比刀头接触面积小，不容易把已经焊好的排线加热一同带下来，不然刚焊好的又被弄 下来心态会蹦的
4.耐心耐心耐心，如果心态蹦了，隔天再战心里会舒服很多，一定不要死磕搞自己心态。
焊好主控一端后，要找好焊在pcb上之后主控放置的位置。并且如果底部的加强筋有冲突要剪掉。

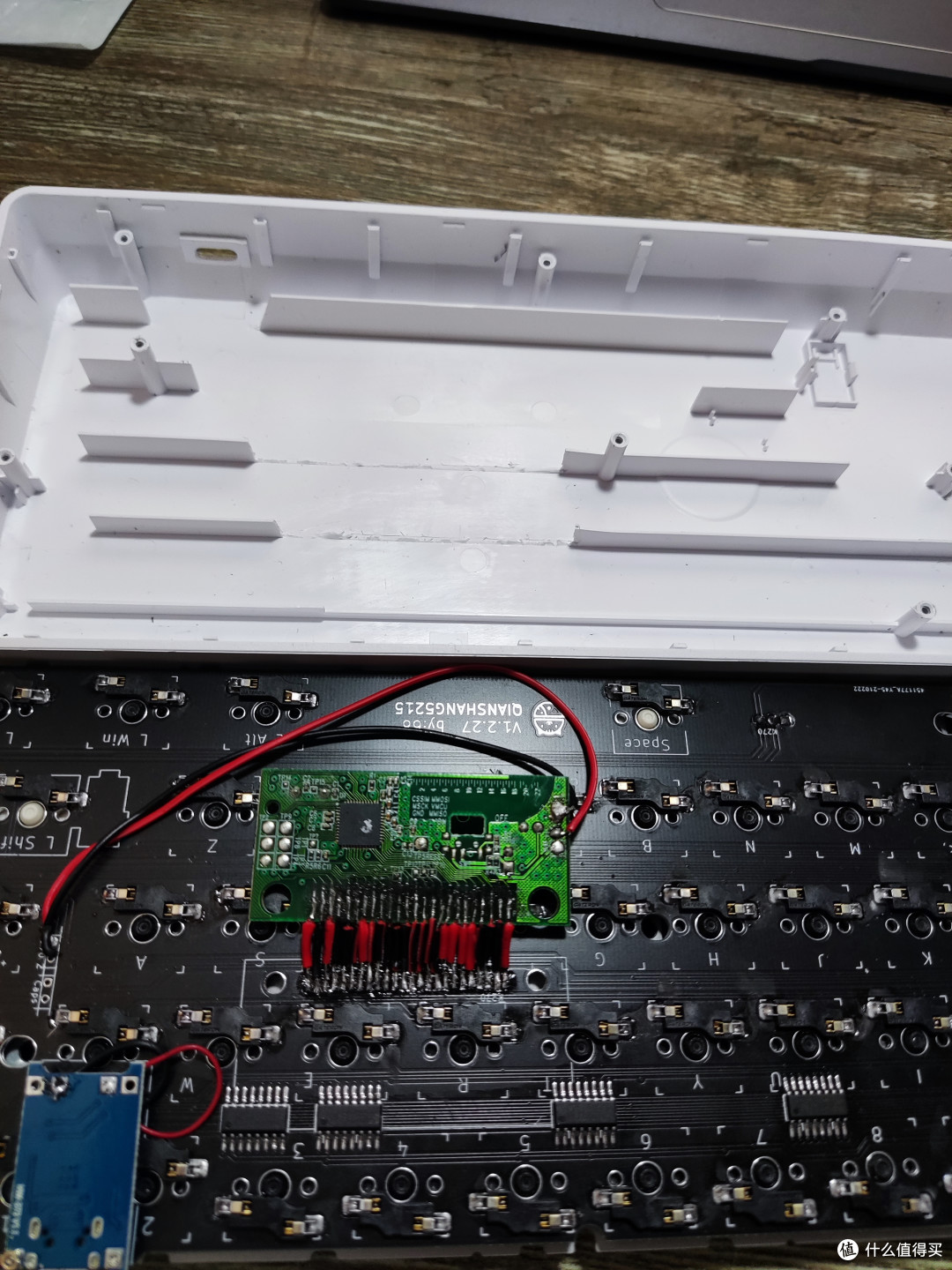

对准位置，稍作修剪
对准位置，稍作修剪
完成全部焊接

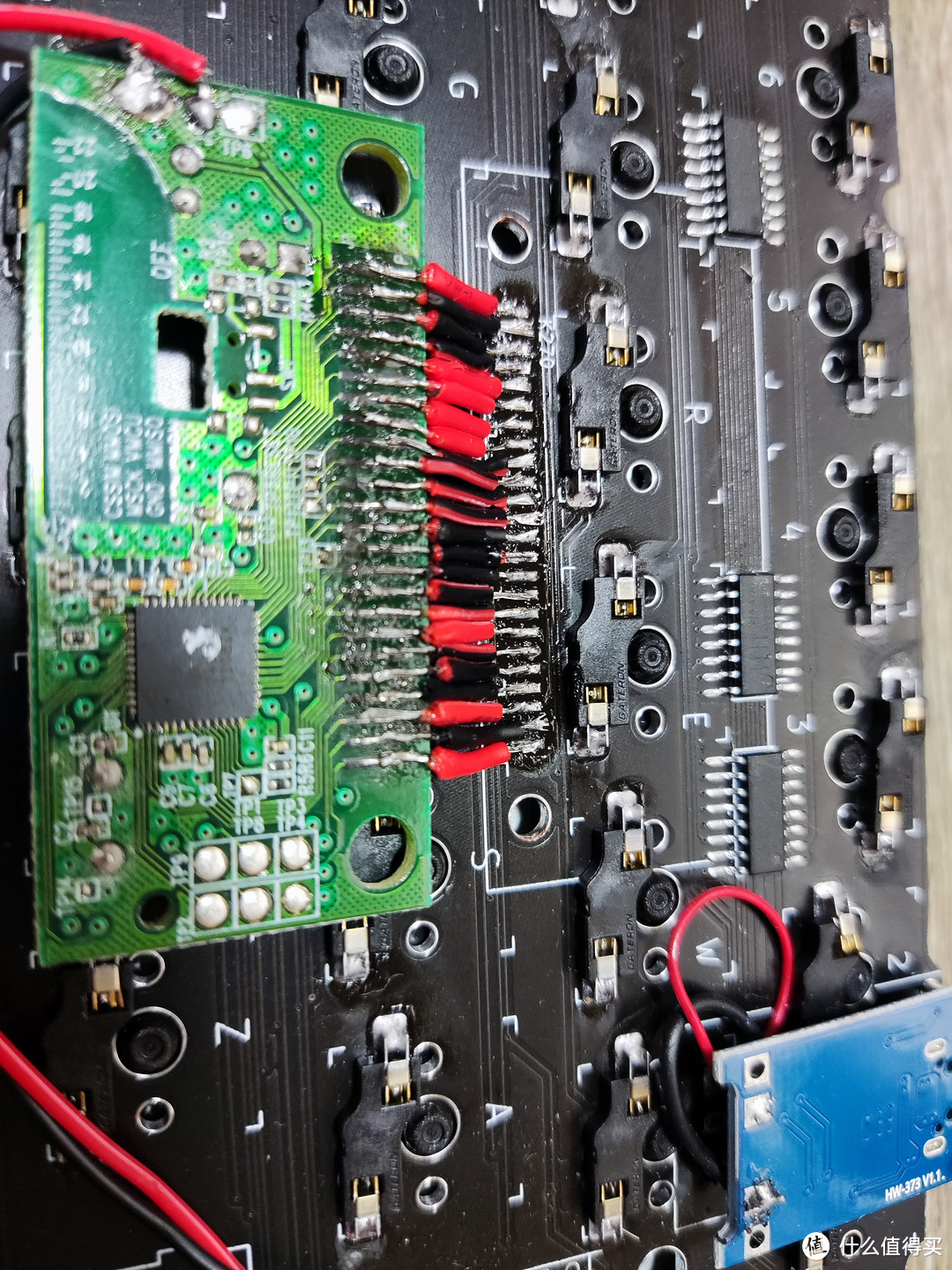

主控连接
主控连接
充电口用螺丝固定，正负极连接在底部pcb的开孔上。
最后组装测试pcb触发情况

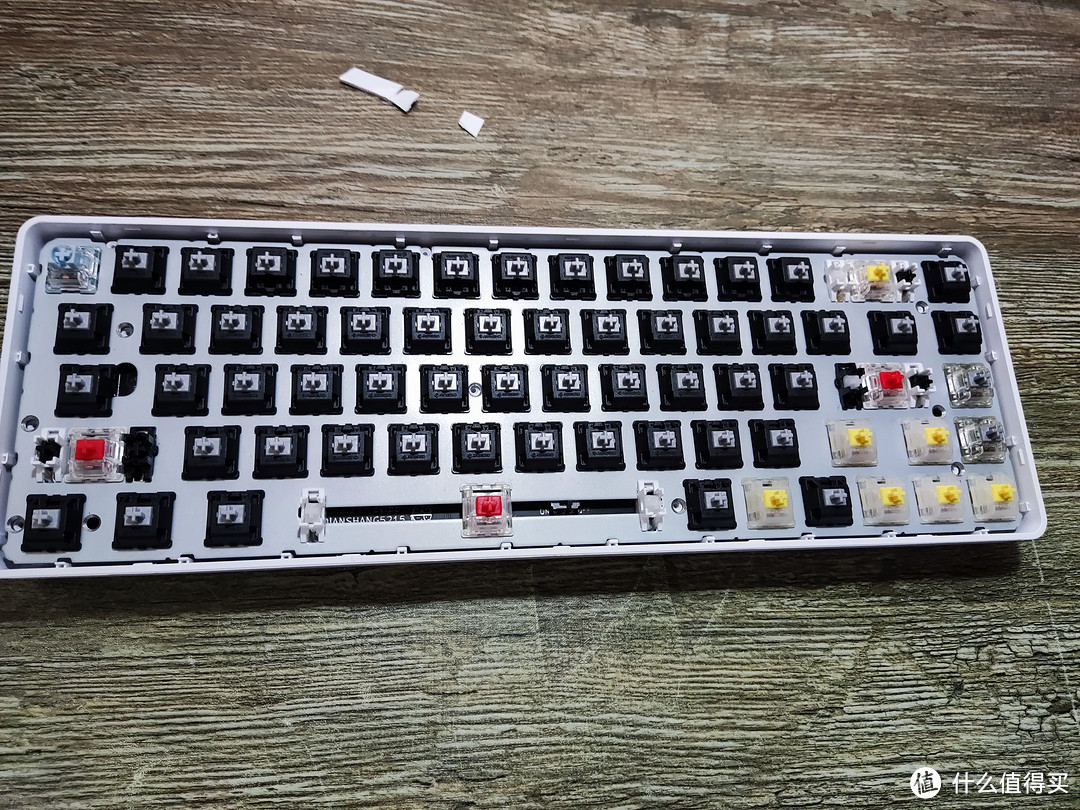

熊猫卫星轴，樱桃银轴为主
熊猫卫星轴，樱桃银轴为主
全部没问题后拧螺丝，，组装整把键盘
外观展示

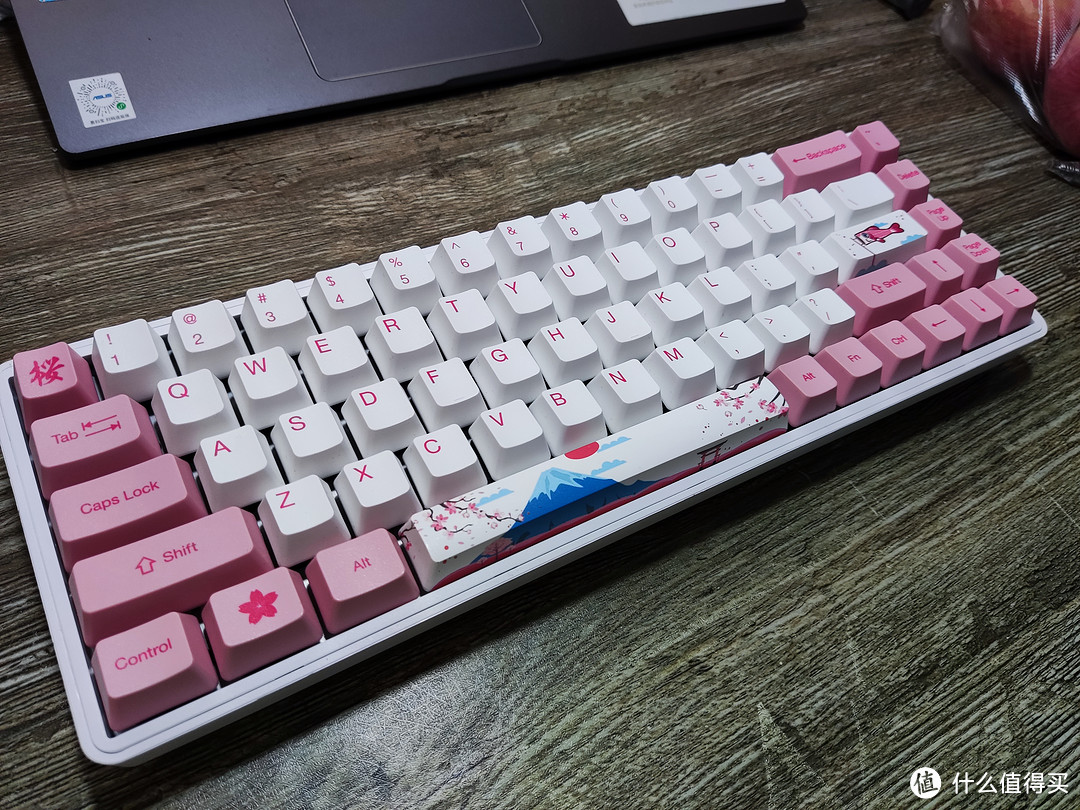

富士山樱花键帽
富士山樱花键帽
空格展示
空格展示

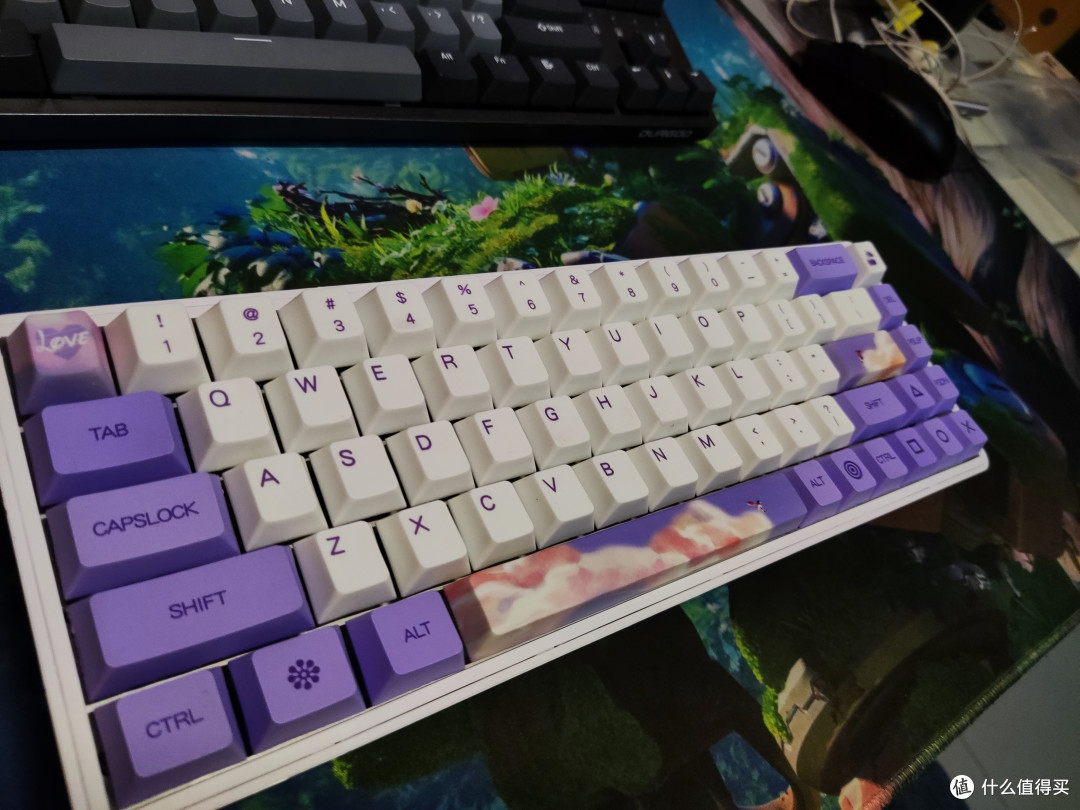

梦遇键帽
梦遇键帽
使用感受
优联的续航到目前使用了两周时间没出现电池没电的问题，延迟方面也是没有问题，打游戏一样很舒服，包括测试了网友说把接收器放在机箱主板usb接口会出现不能稳定连接的情况，实际测试下来未出现，整片文章是接收器放在主板接口的情况下完成的，没有断连或延迟的问题。
最大的问题估计是k260改装之后在罗技unifying中看不到电量，不过个把月一冲应该是没有问题的，Type-C充电口也非常的方便。
在便携方面比87和104方便太多，而且无线没有了束缚，放进书包到图书馆或上机课非常的nice。即使摆在桌面也显得非常的小巧精致，是目前比较满意的一把优联键盘了。
完美胜任日常打字与娱乐，在不大量输入数字和字符的情况下，68配列是个人目前最喜欢的配列了。
只是没有接收器槽位略有遗憾
自己开孔又不太美观
缺点就是没按市面上主流的方案来，在组装改装的过程中会有许多麻烦和困难，但这也正是DIY 的乐趣所在。
总结
如果你困于手中的傻大黑粗的大键盘以及累赘的线材，不如尝试一下小键盘的魅力，无线低延迟与长续航，不仅小巧精致优雅，更是性能出色的一把好键盘。
