这是一个基于ESP32的开源双光热成像仪项目，提供了从焊接组装到代码实现的完整教程。它降低了高精度热成像设备的制作门槛，让电子爱好者能亲手打造兼具可见光与热成像功能的便携设备，体验创造的乐趣与成就感。
智能速览
项目完全开源，硬件设计与代码均已公开。
教程详细指导核心部件Heiman 5.0探头的焊接技巧。
组装过程仅需4颗螺丝与3D打印件，无需复杂工具。
推荐使用380°C烙铁及特定焊锡以确保焊接质量。
最终成品为手持式设备，融合可见光与热成像视图。
精华内容
从一块开发板到一台功能完整的热成像仪，这中间需要克服哪些关键步骤？下面将深入拆解组装的核心环节与实用技巧。
核心焊接
组装的第一步是焊接电池，需特别注意焊盘上的正负极标识，避免接反。接下来是关键的热成像探头，以Heiman 5.0为例，探头上的金色凸点必须朝向电路板外侧。焊接前，应用薄片（如塑料片）垫高探头，防止其引脚与电路板短路。推荐电烙铁温度设置为380度，并使用质量较好的焊锡丝，焊接完成后撤出垫片，确保探头微微悬空，并检查焊点呈现完美的锥形，保证无虚焊。
结构组装

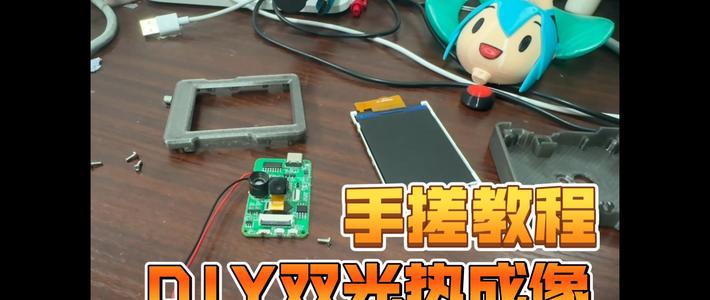

焊接完成后进入无需工具的组装环节。首先安装摄像头，需打开排线卡扣，将排线完全插入底部后再扣紧。随后将摄像头套上支架，并装入固定槽。电路板定位支架可直接卡入主控板，注意其打印的按钮需提前剪下备用。屏幕安装时要格外小心，对准方向后轻轻卡入屏幕框，因其玻璃材质易碎，最后同样通过排线连接到主板。
整机合拢
将剪下的备用按钮安装到外壳的卡槽内。电池则使用双面胶固定在外壳的指定位置。所有内部组件（安装了摄像头、屏幕的主板）准备就绪后，按照外壳、主板、屏幕框的顺序依次叠放，最后使用四颗M3x5的螺丝将整个设备紧固。整个过程无需额外焊接，拼接设计十分巧妙。
这个开源项目不仅提供了一台热成像仪的制作方法，更展示了从设计到实物的完整链路。对于希望深入学习嵌入式系统与图像处理的爱好者而言，这是一个绝佳的实践平台。自己动手的乐趣，远超直接购买成品。
