拆解报告：侨威15W PoE供电器P015U06

前言

侨威科技是知名的电源研发，生产和销售厂商，自有CWT品牌。电源产品应用于资讯设备，通讯设备，安防监控，消费电子，LED照明，云端计算，医疗以及电动车产业链等，业务布局广泛。

充电头网拿到了侨威科技一款PoE供电器，这款供电器采用梅花电源插座，并设有两个RJ45网线接口，支持千兆传输速率。供电器输出规格为54V0.268A，输出功率约为15W。在供电器壳体上还设有指示灯用于电源指示。下面就带来这款PoE供电器的拆解，一起看看内部的用料和设计。

侨威15W PoE供电器外观

侨威15W PoE供电器采用PC防火材质黑色外壳，表面磨砂抗指纹，边缘圆润过渡。

机身输入端配置的是独立母座的梅花插口。

另一端配置两个RJ45网口。

机身顶面对应两个网口处分别印有PoE、LAN标识，以及对应参数，方便用户区别使用。

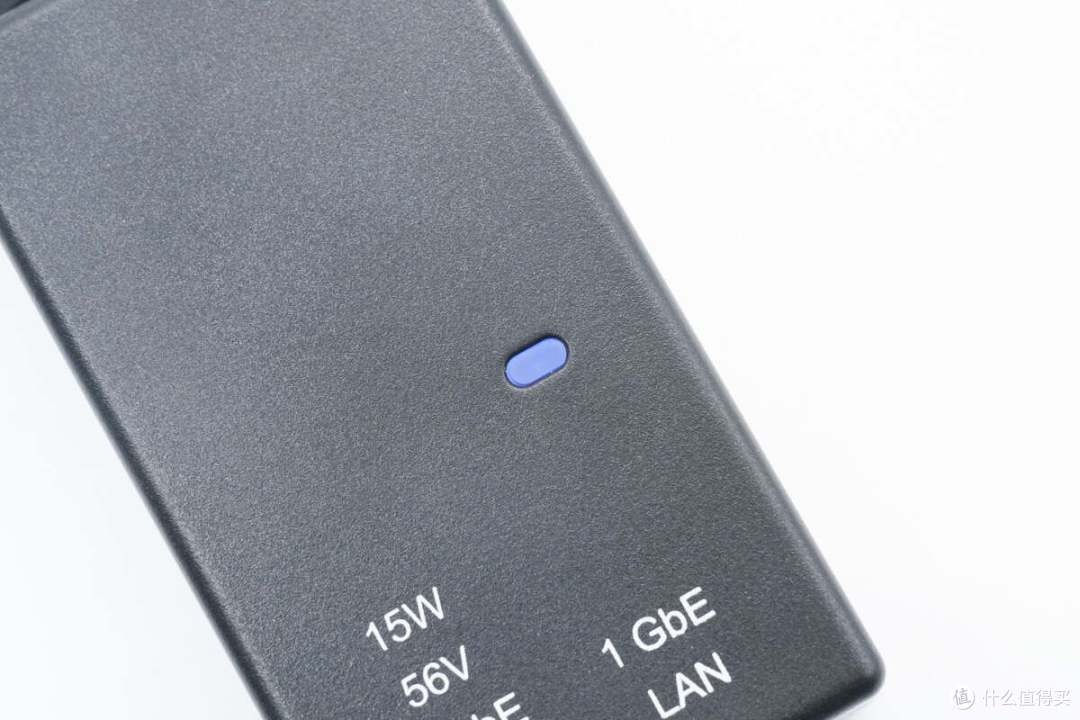

此外顶面还配置有指示灯，工作状态下亮蓝光。

机身底部贴有侨威15W PoE供电器铭牌，产品通过了CCC、CE、FCC、UKCA、NOM、UL、NOM、NYCE、EAC等认证，制造商为侨威科技股份有限公司。

产品参数特写

型号：P015U06

输入：100-240V~50/60Hz 0.5A

输出：56V0.268A 15W

产品还通过了VI级能效认证。

实测侨威15W PoE供电器机身长度为85.45mm。

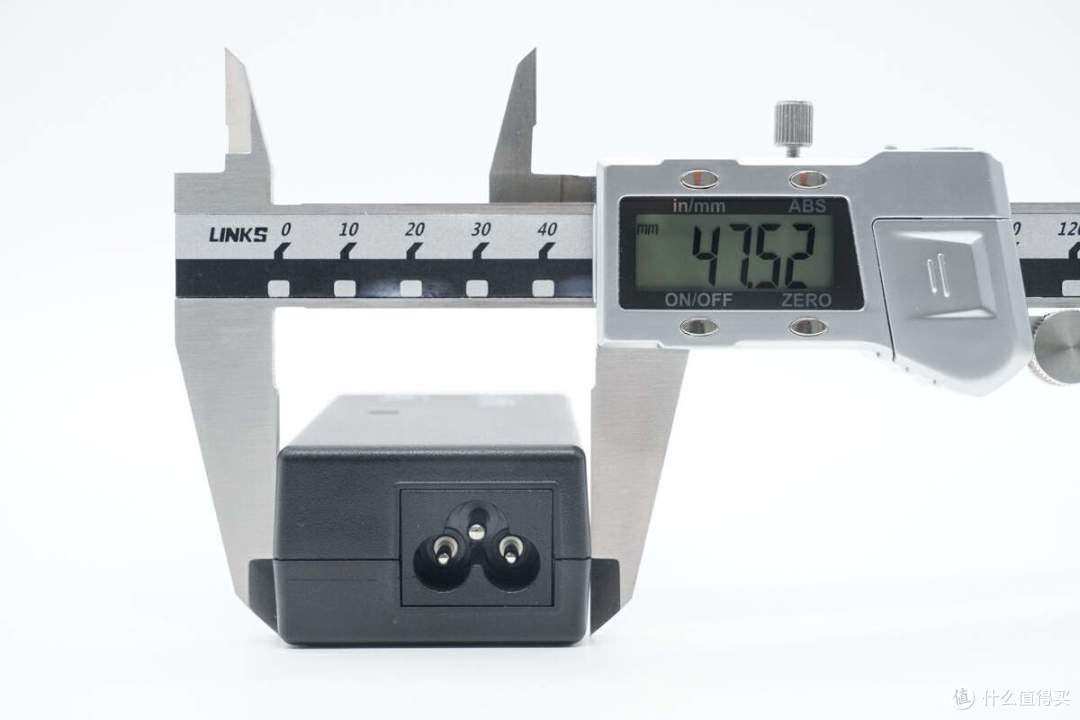

宽度为47.52mm。

厚度为30.09mm。

产品拿在手上的大小直观感受。

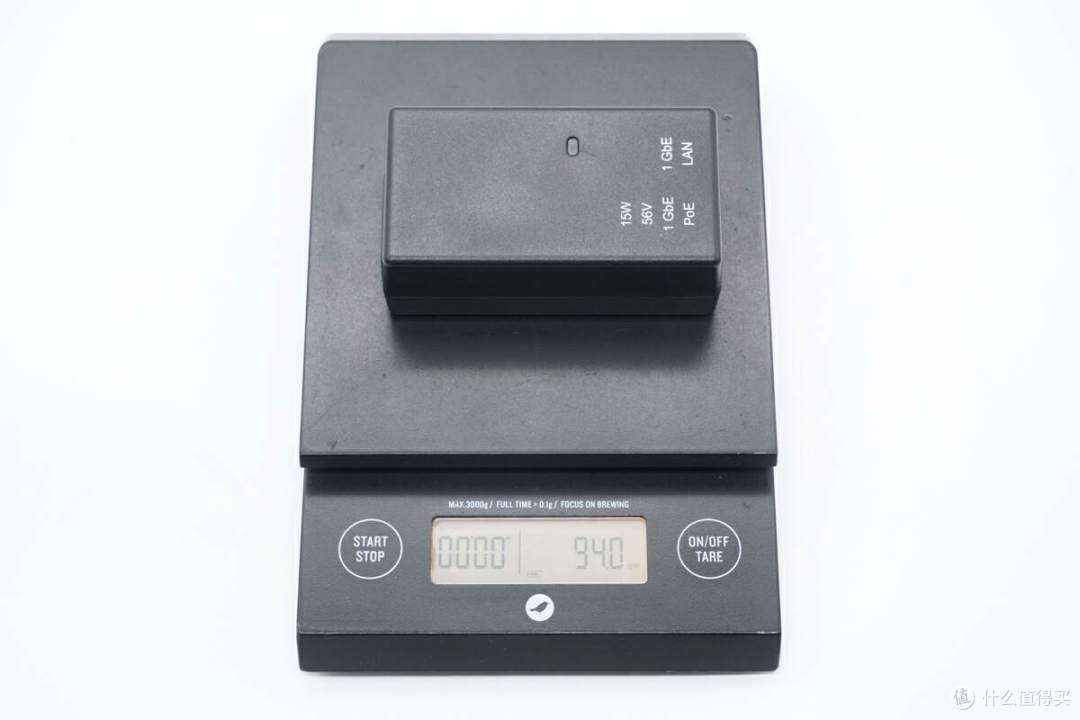

另外测得侨威15W PoE供电器重量约为94g。

侨威15W PoE供电器拆解

看完了侨威科技PoE供电器的外观展示，下面就进行拆解，一起看看内部的用料和设计。

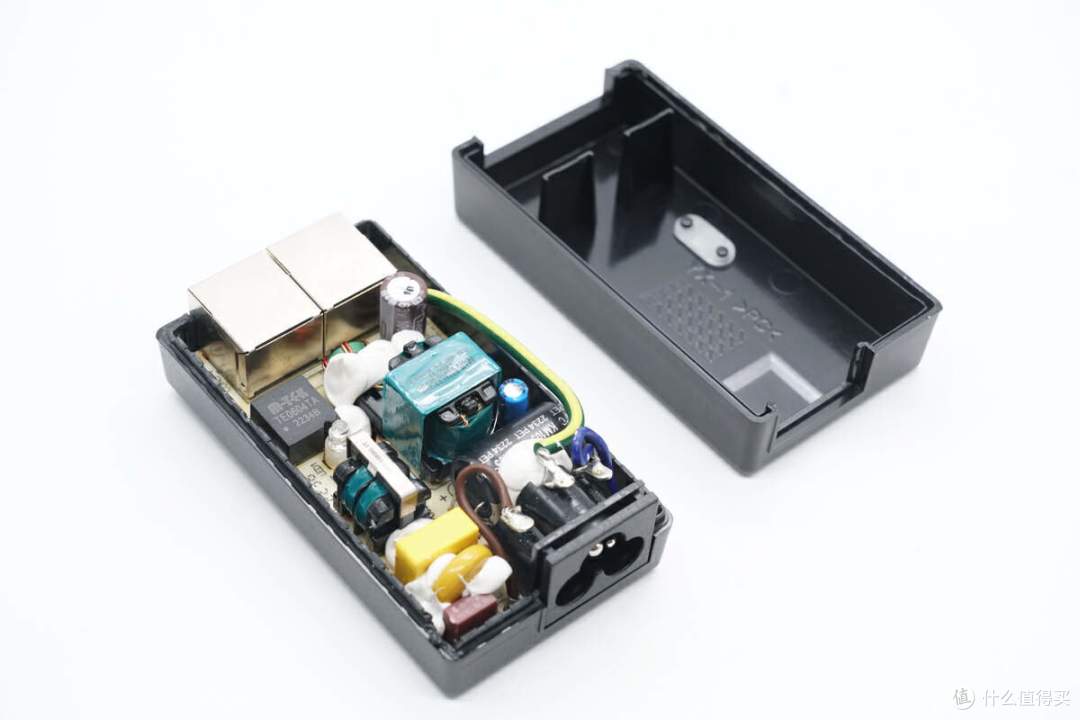

首先沿壳体接缝拆开供电器外壳。

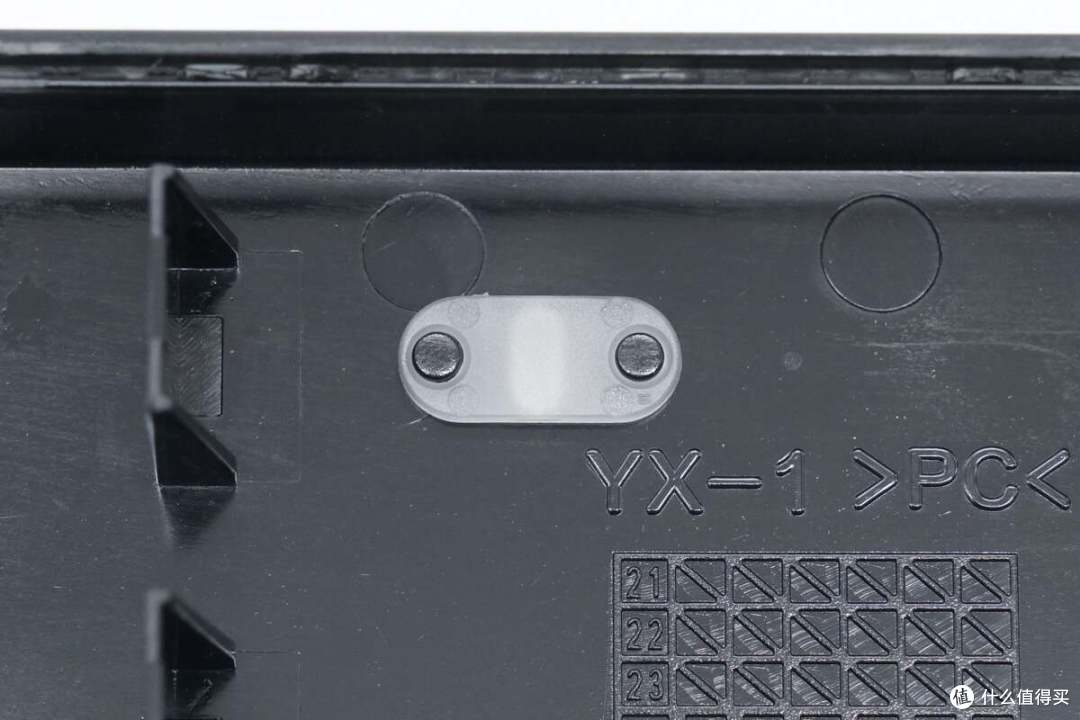

盖子内部对应指示灯位置设有导光塑料。

PCBA模块通过胶水固定在壳体内部。

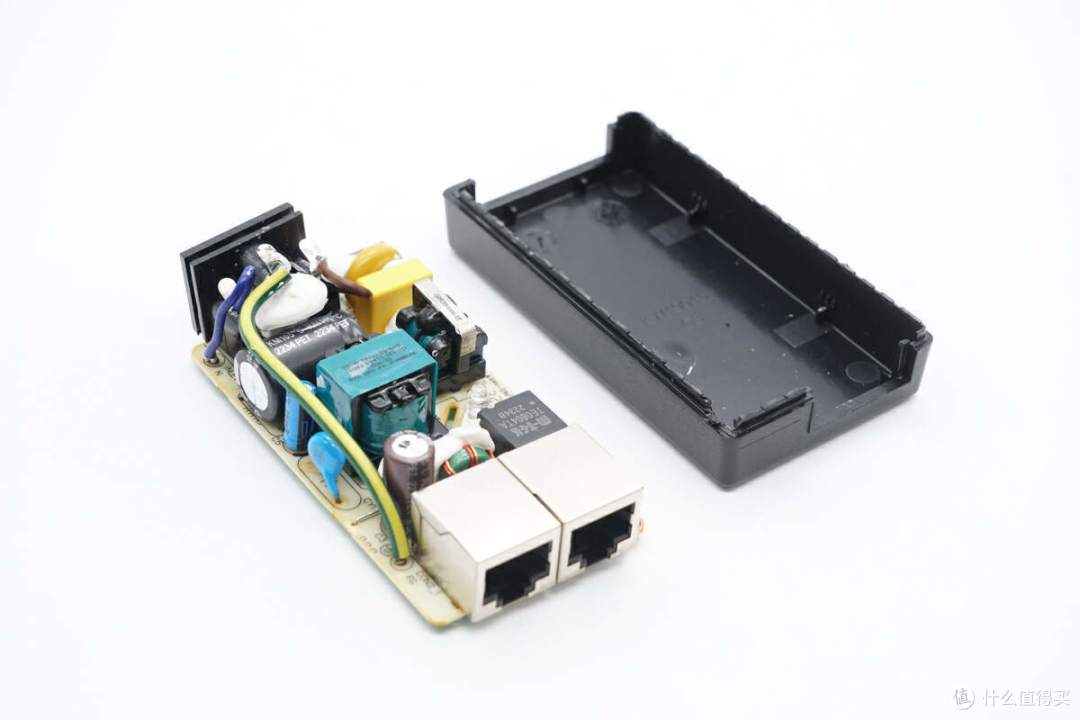

从壳体内部取出PCBA模块。

使用游标卡尺测得PCBA模块长度约为81mm。

PCBA模块宽度约为42.3mm。

PCBA模块厚度约为u16.9mm。

PCBA模块正面一览，右上角为交流输入插座，通过导线焊接连接。下方焊接保险丝，压敏电阻，安规X2电容和共模电感，元件之间通过打胶固定。在上方焊接高压滤波电容和变压器，左侧为输出端，焊接两个RJ45网线接口，上方焊接滤波电容，下方焊接滤波电感。

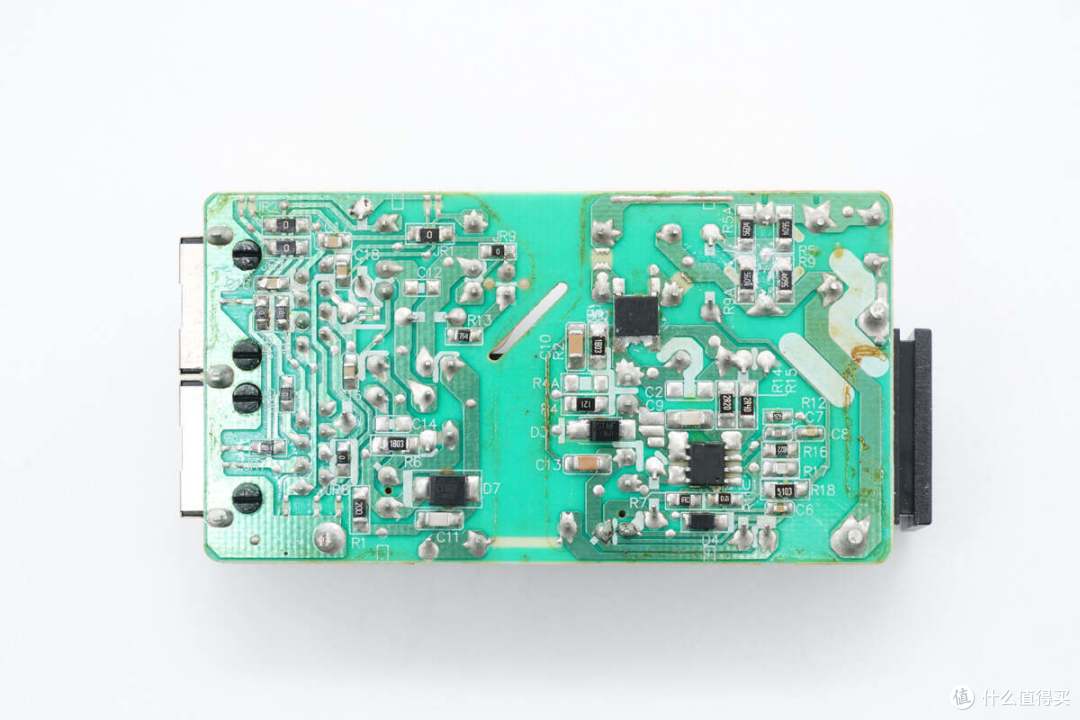

PCBA模块背面焊接整流桥，电源主控芯片和整流二极管。初次级之间分界明显。

通过对PCBA模块的观察发现，侨威科技这款PoE供电器采用原边反馈方案，未使用光耦进行输出电压反馈。下面我们就从输入端开始了解这款供电器的用料。

输入端焊接梅花电源插座，左侧焊接保险丝和压敏电阻。

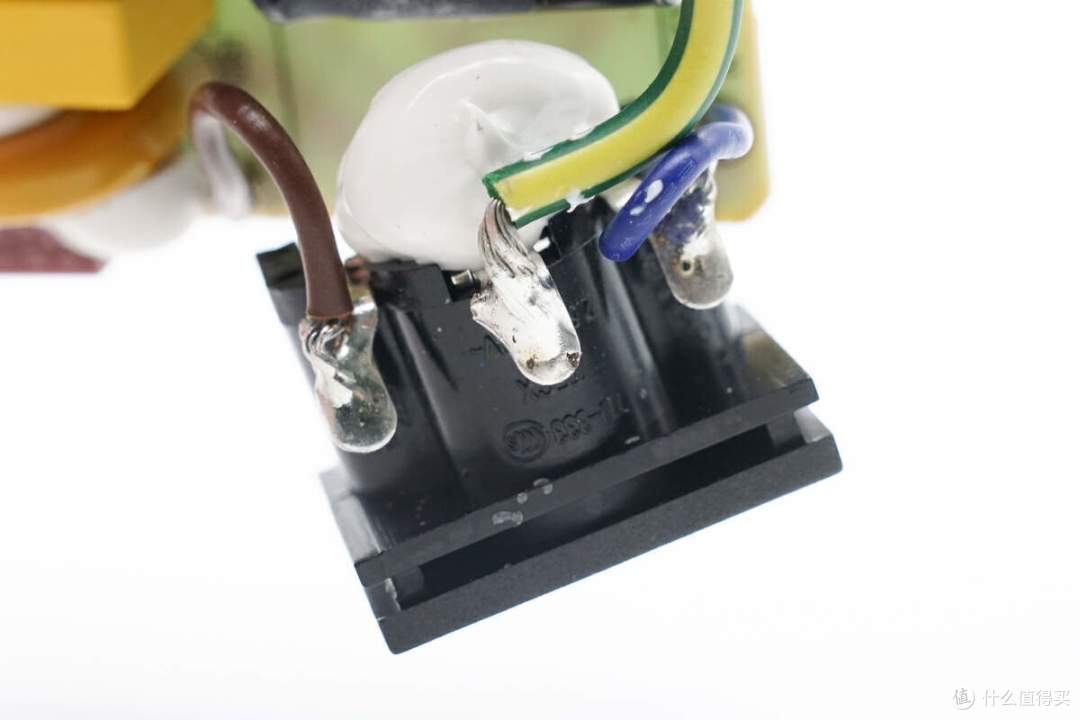

电源插座通过导线焊接连接。

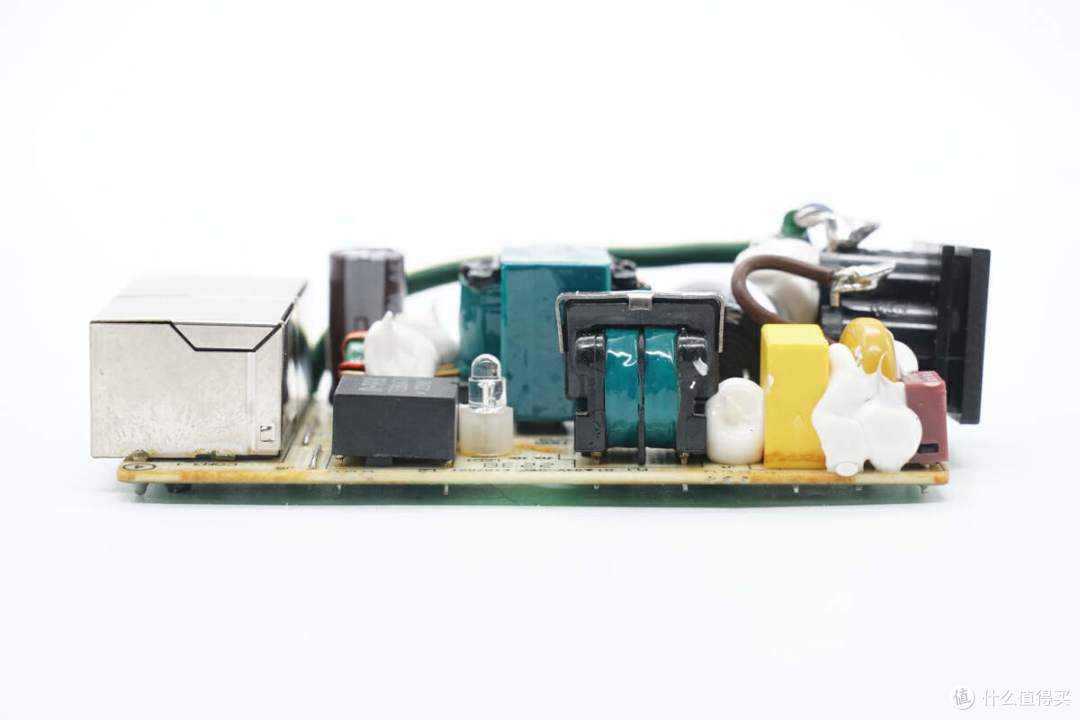

PCBA模块侧面焊接保险丝，压敏电阻，安规X2电容，共模电感。左侧焊接网线插座，滤波电感和指示灯。

输入端保险丝来自华德电子，规格为2A250V。

压敏电阻型号TVR10471，用于浪涌过电压保护。

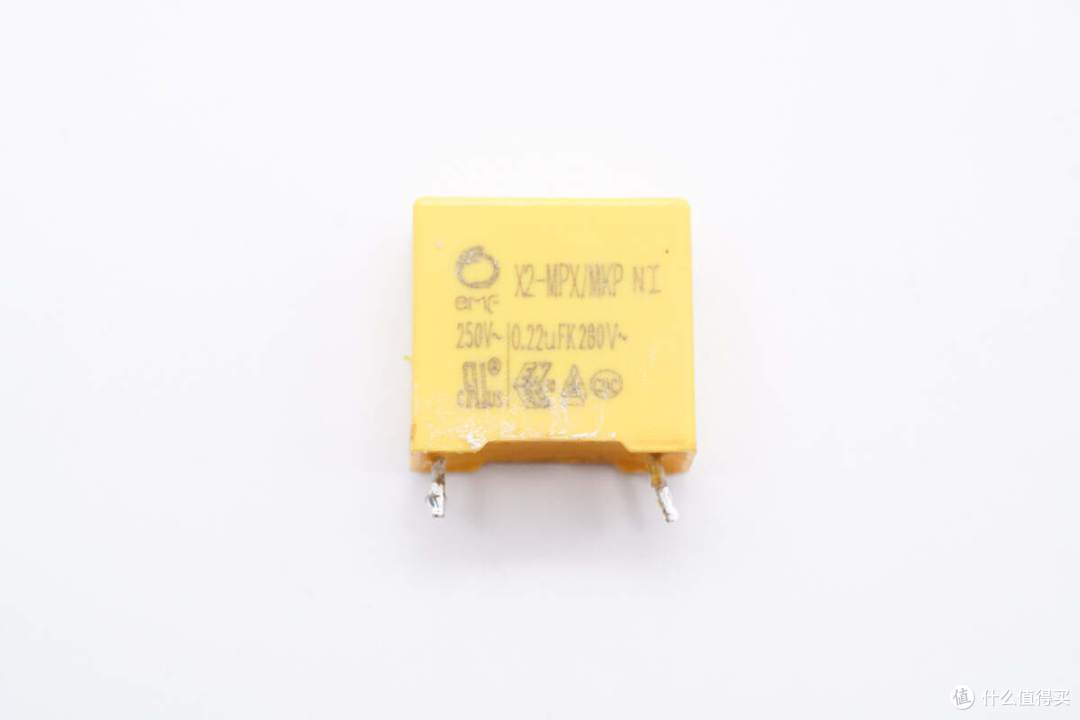

安规X2电容来自亿曼丰，规格为0.22μF。

共模电感磁芯采用弹片夹持固定。

整流桥来自平伟，型号ABS210，规格为2A1000V。

PCBA模块另一侧焊接高压滤波电容，蓝色Y电容和输出滤波电容。

高压滤波电容来自承兴，规格为33μF400V。

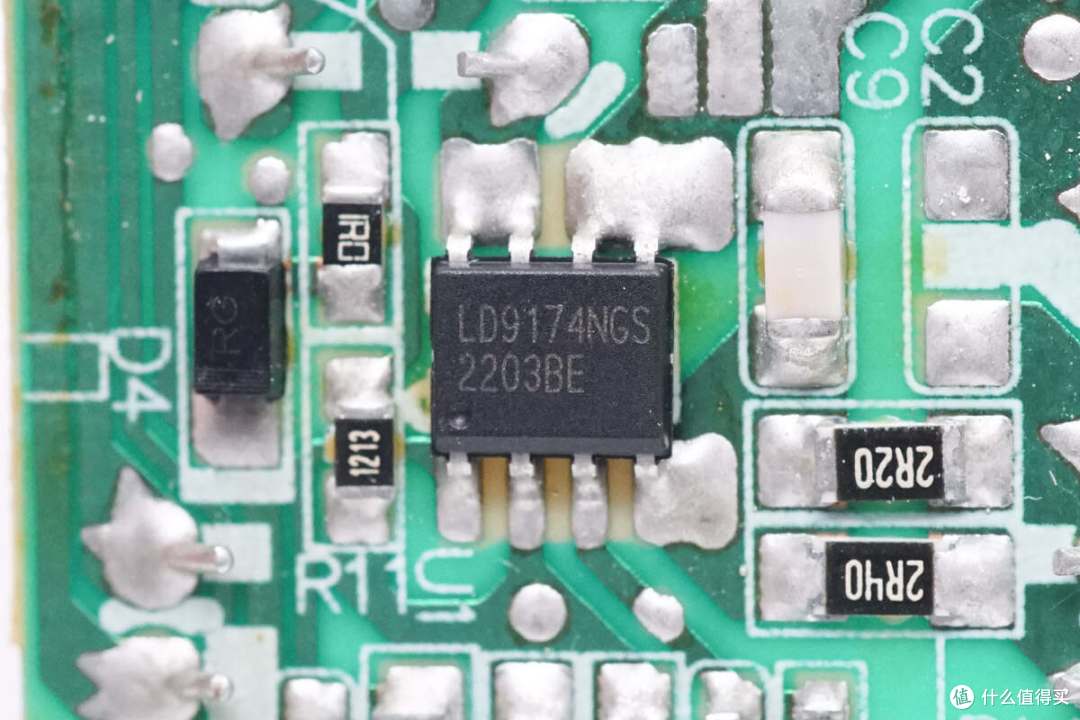

电源主控芯片来自通嘉科技，型号LD9174，芯片内部集成开关管，支持CCM和QR工作模式，采用电流模式控制，支持逐周期电流限制，芯片为原边反馈，支持供电和过电压保护，内置过热保护功能。

4.7μF50V电解电容用于为主控芯片供电。

变压器磁芯缠绕胶带绝缘，次级采用多层绝缘线绕制。

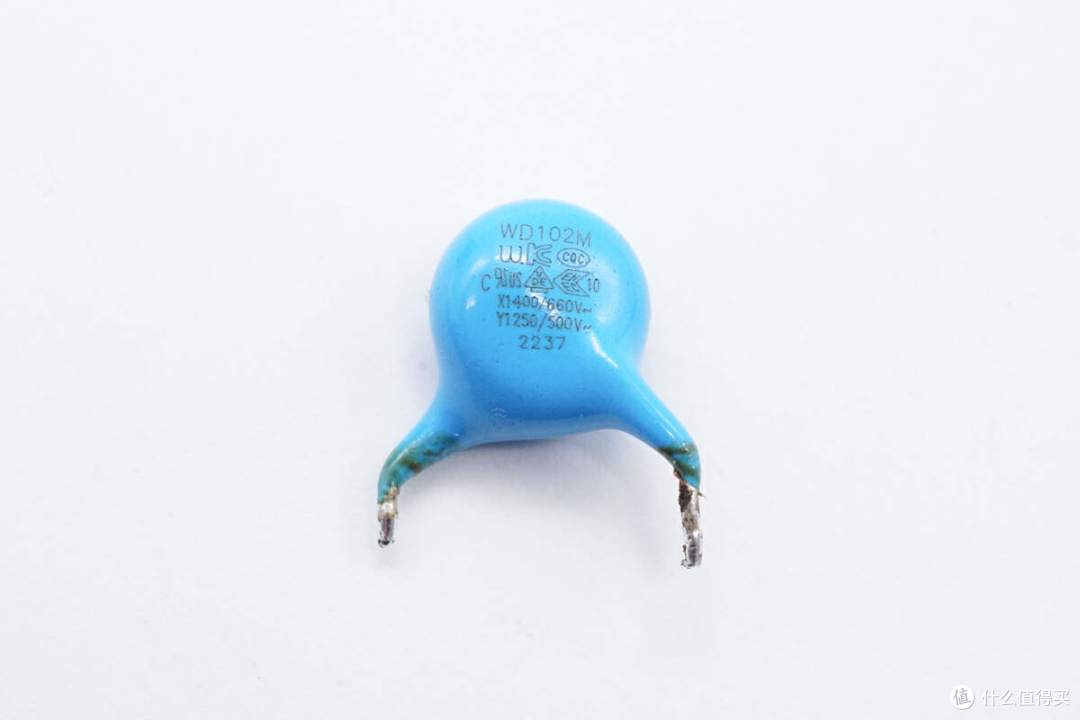

蓝色Y电容特写。

输出整流管型号ES3GBF，是一颗超快恢复二极管，规格为400V3A。

输出滤波电容规格为100μF63V。

输出滤波电感采用磁环绕制。

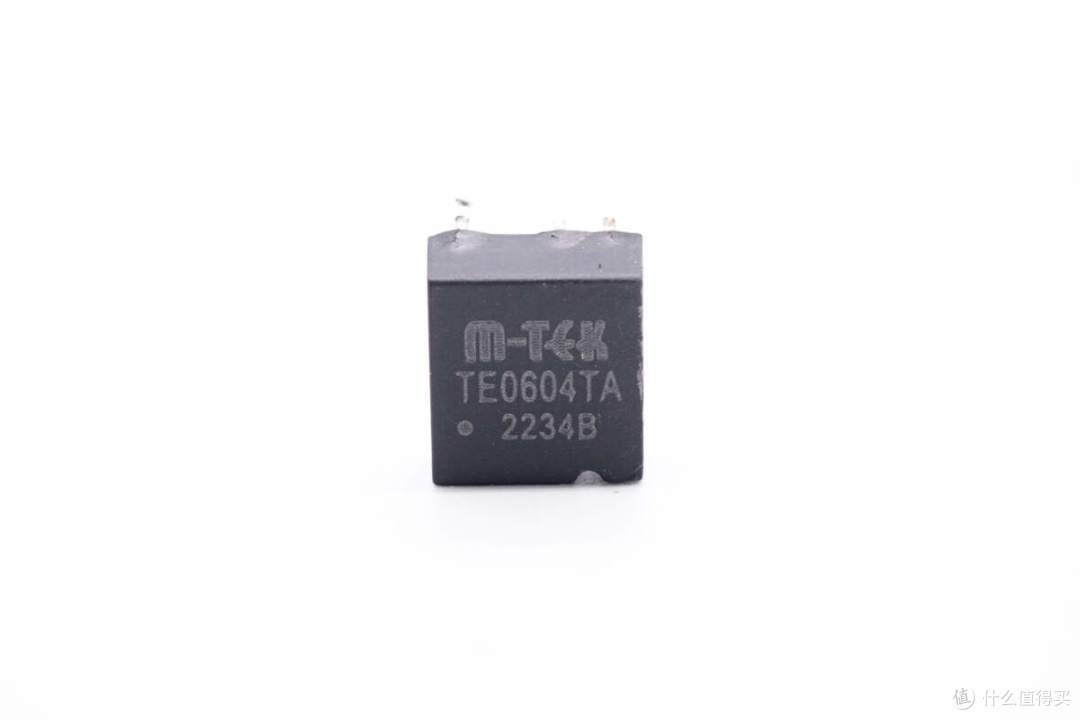

电感来自鸿磐科技，型号TE0604TA。

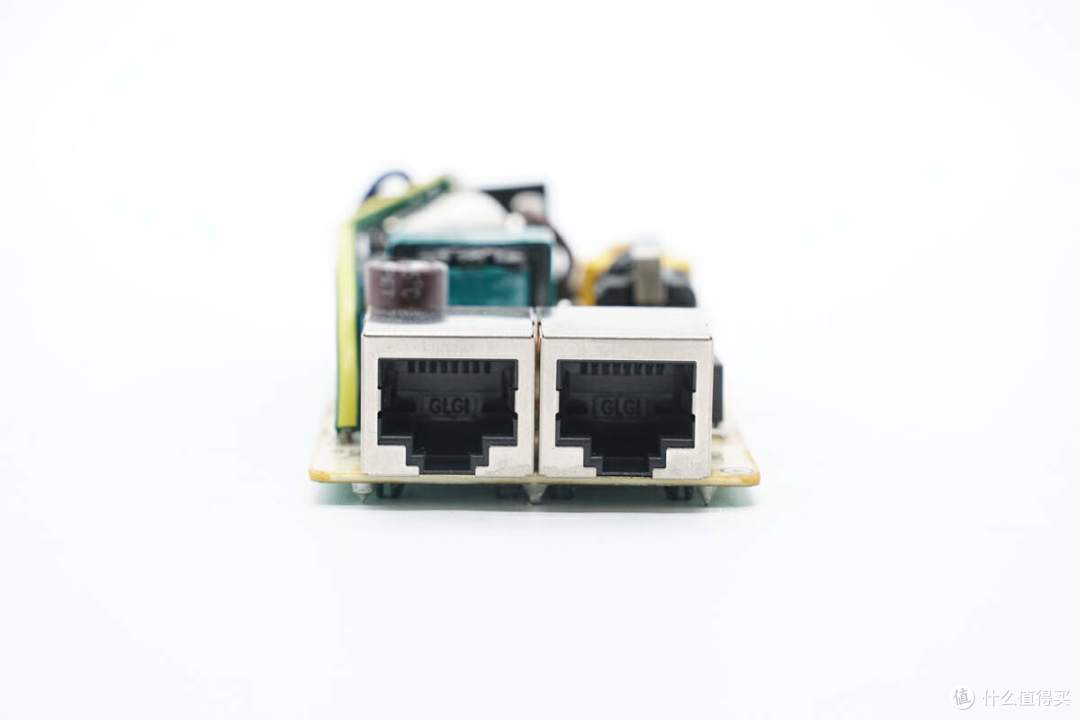

输出端设有网线接口。

LED电源指示灯特写。

全部拆解一览，来张全家福。

充电头网拆解总结

侨威科技这款PoE供电器采用直板造型设计，输入端采用梅花电源插座，输出端设有两个RJ45网线接口，支持千兆传输速率。供电器支持100-240V全球宽电压输入，输出电压为54V，输出电流为0.268A，输出功率为15W。在壳体上设有指示灯，用于供电指示。

充电头网通过拆解了解到，侨威科技这款PoE供电器采用原边反馈开关电源设计，使用通嘉科技LD9174电源芯片，芯片内部集成开关管。输出采用二极管整流，电解电容均来自承兴。供电器元件之间大面积打胶加固，内部做工与用料扎实可靠。
