1699～设计美学与高端定制的硬酷万兆电口软路由R2 Max来啦！

打磨一年的全新设计R2 MAX来啦，诠释着工业设计美学和高端定制。

亮点：

1、双电口万兆网卡，采用Marvell AQC113C-B1-C 10Gbps x2，为万兆网卡稳运行全新设计了单独网卡散热模组。

2、双2.5G网卡，采用Intel i226-V 2.5Gbps NIC x2

3、M.2 2242/2280 NVMe SSD x2，配合底板设计内存和硬盘安装位方便替换拆装。

4、支持可引导启动的TF x1，方便折腾系统。

5、HDMi2.1 x1，Type-C(DP 1.40 x1 均支持4K@60Hz输出

6、处理器被动散热，外壳加装内嵌2个PWM定制静音滚珠轴承风扇，转速范围：3000～7000 r/min

7、双供电可选，12～19V DC x1，或PD/DC 12～20V USB-C x1，标配DC电源。

8、x86架构，配合intel/Marvell 网卡，兼容多平台驱动，可玩性高。如：Windows、Linux、CentOS、OpenWRT、pfSense、OPNsense、Proxmox VE、VMware ESXi、Untangle 等

体积0.7L，尺寸：157(L) x 118(W) x 37.5(H) mm

处理器被动散热，机箱高密梳子齿

不再是上下双层主副板。

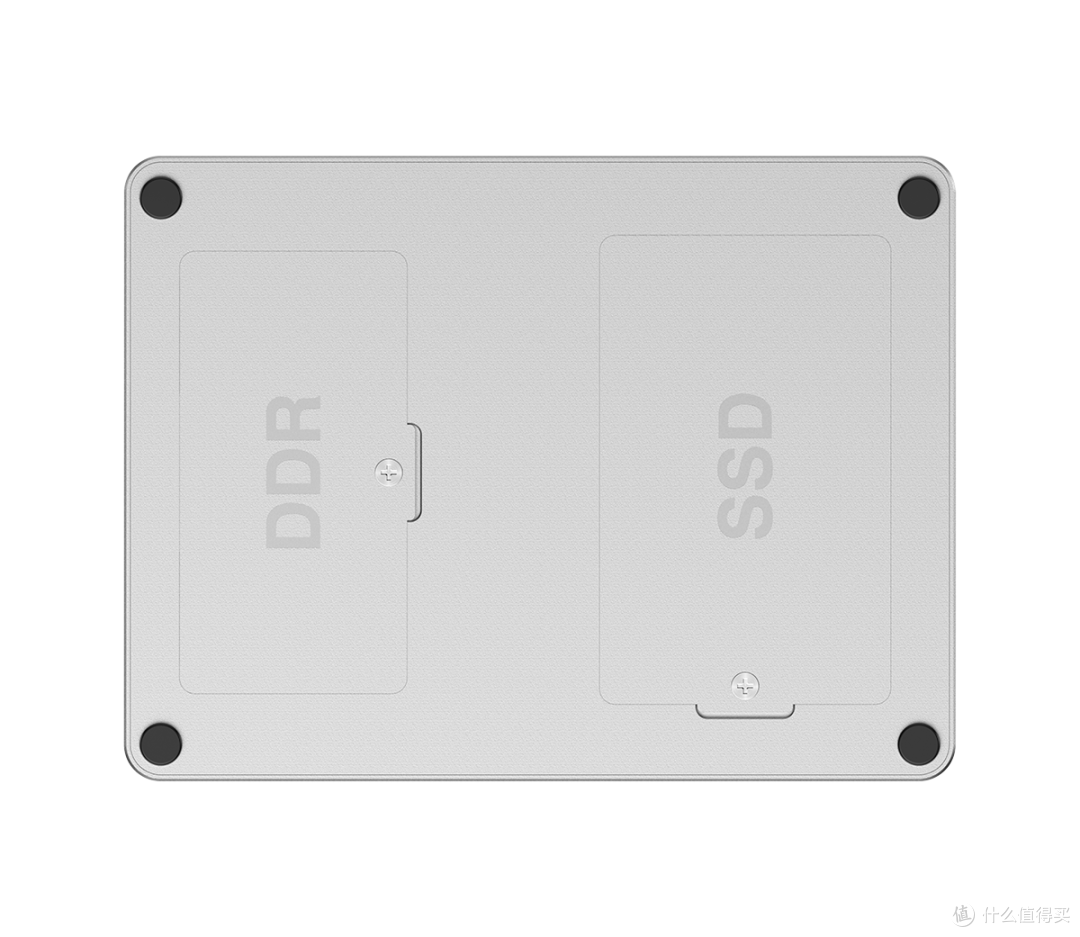

底板设计内存和硬盘安装位方便替换拆装

为万兆网卡稳运行全新设计了单独网卡散热模组。

双供电可选，支持显示器（60/90W）一线通

两条 SSD 共享 PCIe 3.0 x 1 速率（即其中一条通过 ASM118X 芯片，共享 x1 带宽），理论数据传输速度为 8GT/s，即 985MB/s (兆字节每秒)。

Note：The 9 Flexible HSIO Lanes [11:8,6,3:0] supports the following configurations:

Up to 9 PCIe * Lanes

A maximum of 5 PCIe* Root Ports (or devices) can be enabled

PCIe* Lanes 1-4(PCIe Controller #1), 7(PCIe Controller #2), and 9-12(PCIe Controller #3) must be individually configured

Up to 4 USB 3.2 Gen 1x1/2x1 Lanes

A maximum of 4 USB 3.2 Gen 1x1/2x1 Ports (or devices) can be enabled

USB 3.2 Gen 1x1 = 5GT/s

USB 3.2 Gen 2x1 = 10 GT/s

PCB结构设计

继续 R1、R2 的双层主板设计，物理层面 “缝合” 两块主板， “榨干” Alder Lake-N 的所有处理器资源9 条 PCIe Lines。以功能接口为基础，最极限的器件布局设计。
