极致的DIY乐趣—几何未来M2方舟+华硕B760I+影驰 RTX4070显卡装机分享

今天要分享的是 GeometricFuture Model2 The Ark 方舟的装机展示，这款机箱从它的渲染图流出到上市鸽了长达两年之久，对于关注并喜爱这款机箱的朋友可谓吊足了胃口，几何未来的产品一向以精设计重做工而受到大家的喜爱，Model2 The Ark 方舟的出现更是将其设计精髓推到了极致，和大多数玩家一样在第一次见到这款机箱的渲染图时便对其充满了无限期待和想象，但是在我拿到这款机箱实物准备装机的时候却有点“光手逮刺猬“无从下手的感觉，即便是看了说明书依然是一头雾水，于是硬着头皮拆了装、装了拆、各种翻车......最终在尝遍各种DIY乐趣之后成功的完成了此次装机。此次装机步骤从机箱的开箱说明开始，一步步深入到装机的每一个步骤，希望大家能看明白，也希望能帮助到使用此款机箱装机的朋友吧。

CPU INTEL i5 13490F

散热器几何未来小爱斯基摩 360

主板 ROG STRIX B760I

电源海韵FOCUS GX1000 ATX3.0

机箱几何未来 Model2 The Ark 方舟 Mesh

硬盘三星 990PRO 1T

显卡影驰 GeForce RTX4070 金属大师

内存海盗船铂金统治者 DDR5 6000 32G(16Gx2)套装

装机展示

极致的DIY乐趣—几何未来M2方舟+华硕B760I+影驰 RTX4070显卡装机分享

Model2 The Ark 方舟是一款半开放式的mini塔式机箱，整机尺寸：440x300x280mm，支持多达7个风扇位+双360冷排的安装；兼容ITX、M-ATX 主板；分冷散热器限高172mm，支持最大350mm长度显卡；支持 ATX、SFX、SFX-L 电源；主板可左右上下滑动来适配显卡、电源厚度、长度以及其他硬件的兼容，支持多达 8 种以上硬件配置方案硬件组合。

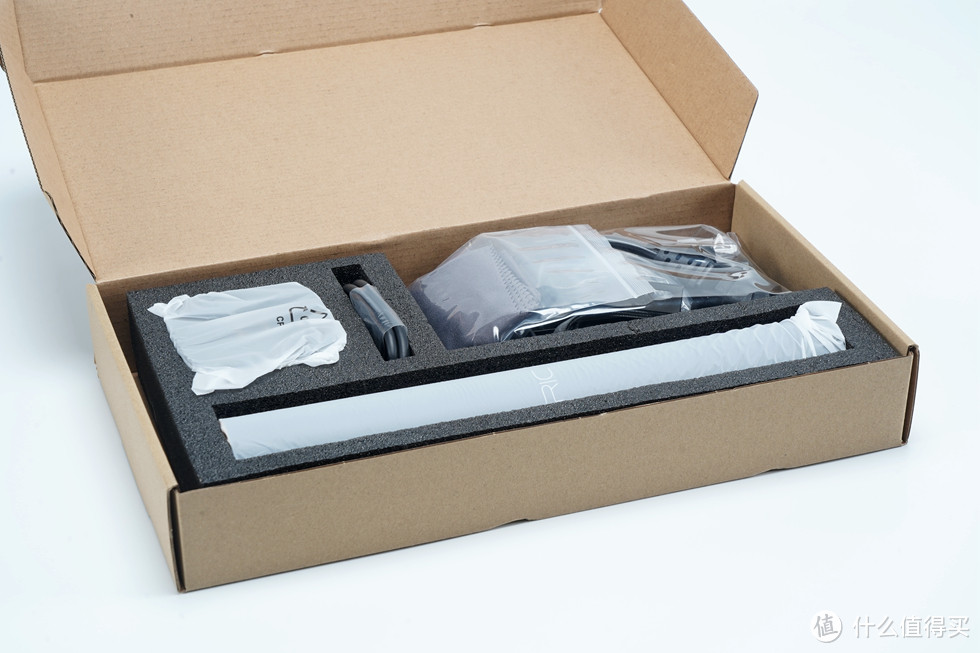

机箱单独配备有一个附件盒。

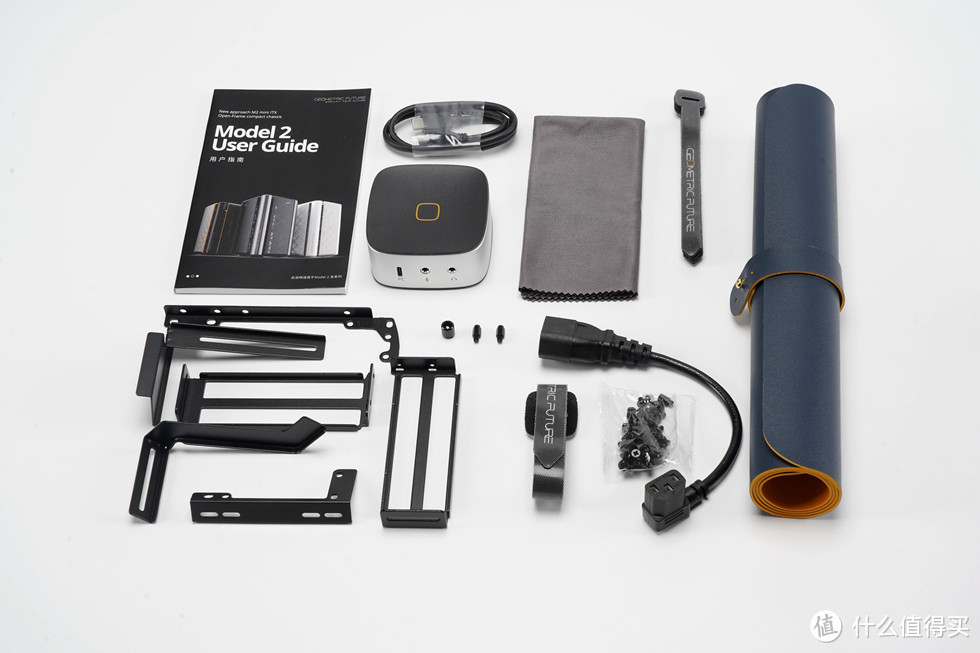

配备的附件只能用豪华来形容了，包括了产品说明书、单独的外置HUB模块、超细纤维擦拭布、理线魔术贴、电源固定支架、显卡固定支架、铜柱螺丝、电源延长线，另外还单独附送了一张可双面使用的高品质PU桌垫，用来垫机箱使用也可以当鼠标垫使用。

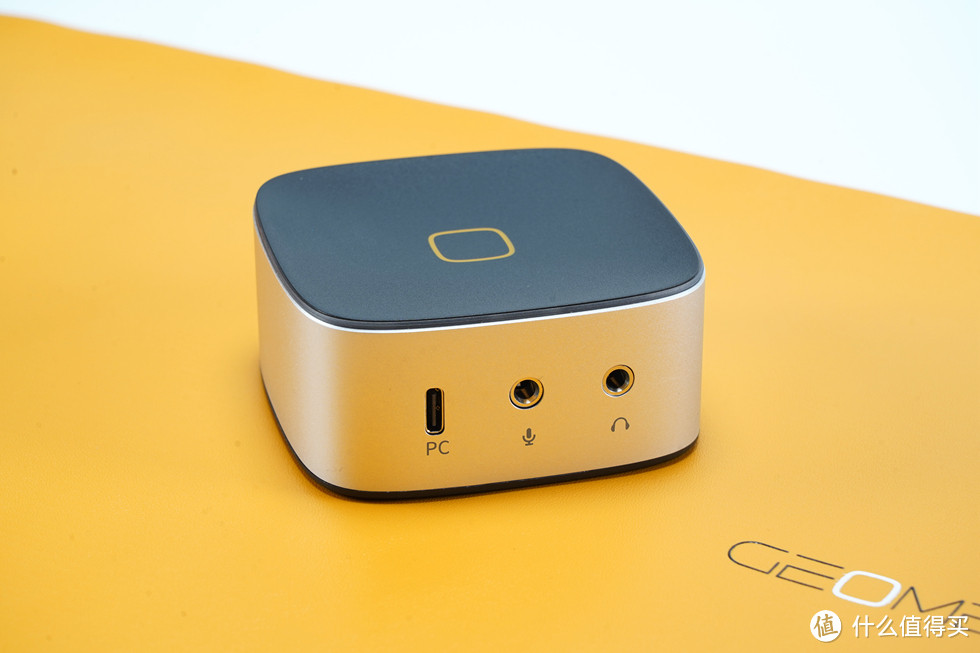

由于机箱箱体没有设置I/O 接口设计，所以几何未来专门标配了一个高规格的外置USB HUB模块， HUB模块通过Type-C转接线连接至主板端的Type-E接口进行使用， HUB模块上提供了三个 USB 3.0 接口、一个 Type-C 接口、两个音频输出输入接口。

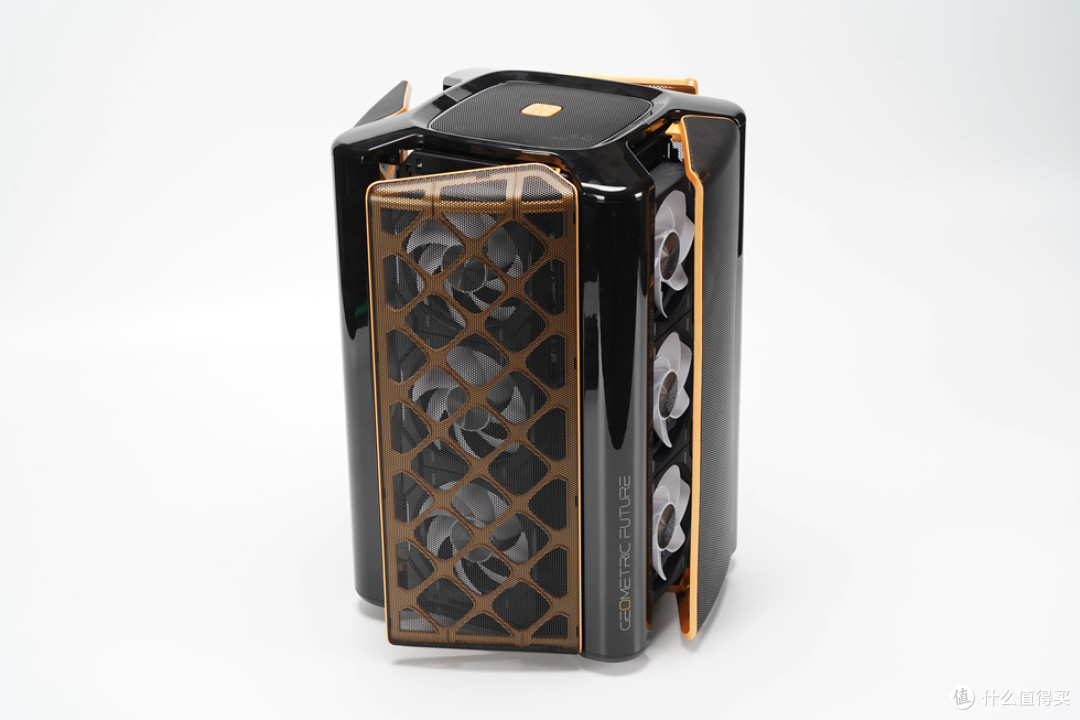

机箱4面独立Mesh网孔侧板可实现半开合状态，有点像百叶窗。

箱体上几何未来文饰LOGO。

机箱支持卧立两种方式摆放。

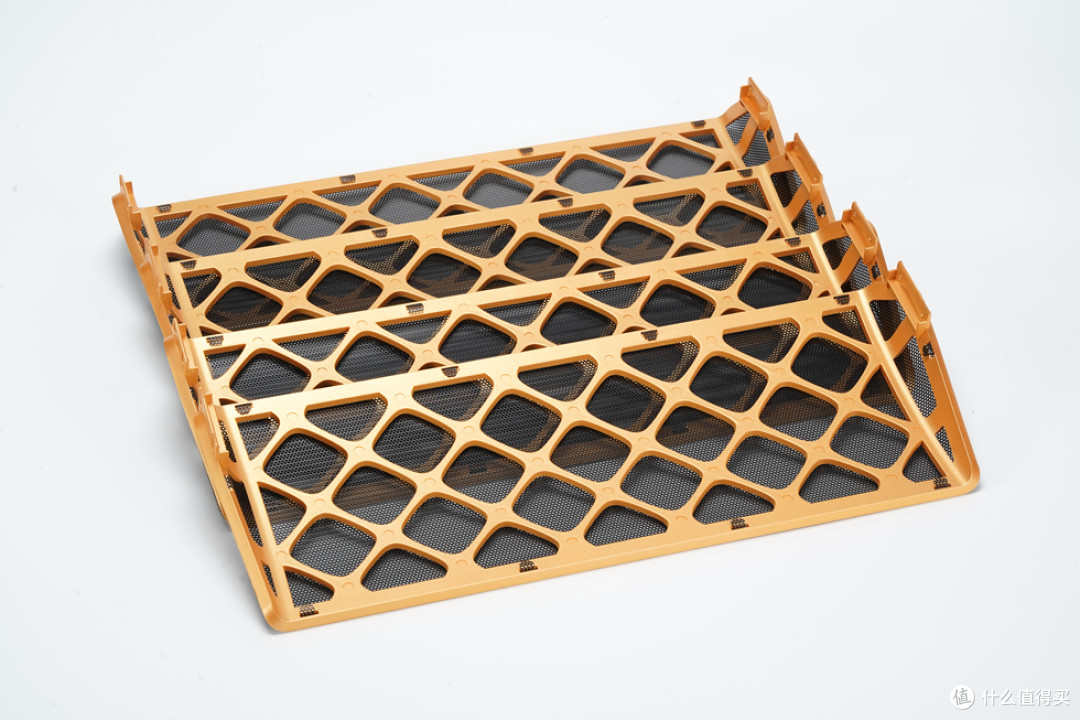

装机时首先拆除四面Mesh网孔侧板。

接着拆下机箱的四个柱体。

然后拆下上下顶盖以及风扇架。

准备好带有主板安装位的柱体。

虽然提供了8种可选模式，但是感觉兼容度最高的还是ITX主板+ATX电源组合方式，ITX主板的安装需要在硬件盒中找到四颗带滑道的铜柱螺丝。

首先安装固定主板。

主板可进行左右上下的调节，ITX主板调至最→侧时显卡安装位可以得到大概7CM的厚度空间，以40系显卡为例可以完美兼容绝大数三槽厚度的40系显卡。

ITX主板调至最←侧时显卡安装位可以得到大概4CM的厚度空间，同样以40系显卡为例可以完美兼容双槽厚度的40系显卡。需要说明的是↑↓←→的调节除了会影响到显卡的安装还会影响到电源的安装。

安装好主板之后，接下来需要固定电源，需要在附件盒中找到这两块电源安装支架，需要提前先把平整的电源支架如图中那样安装到电源尾部。

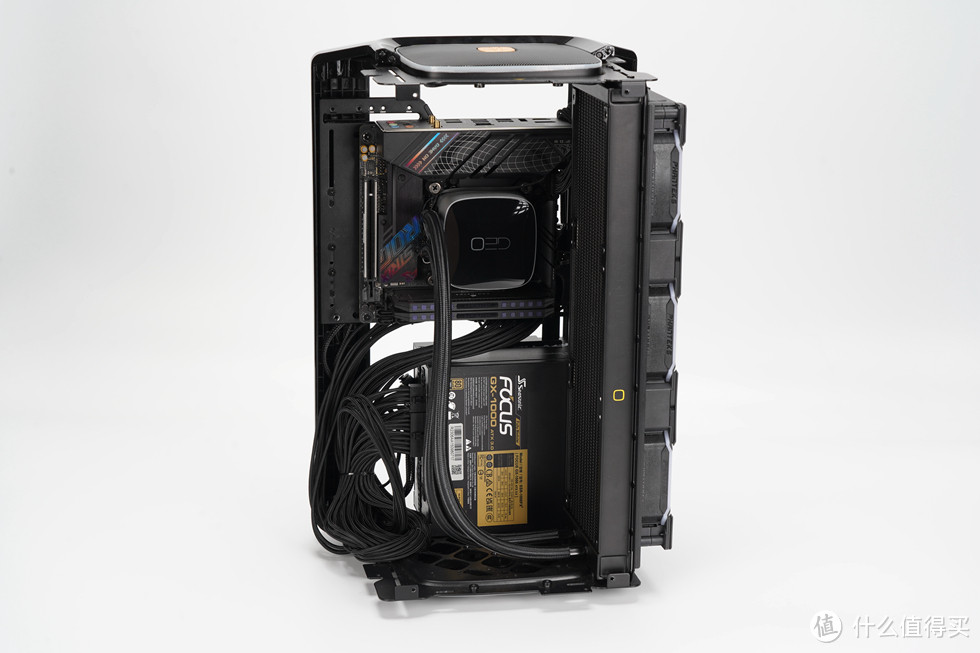

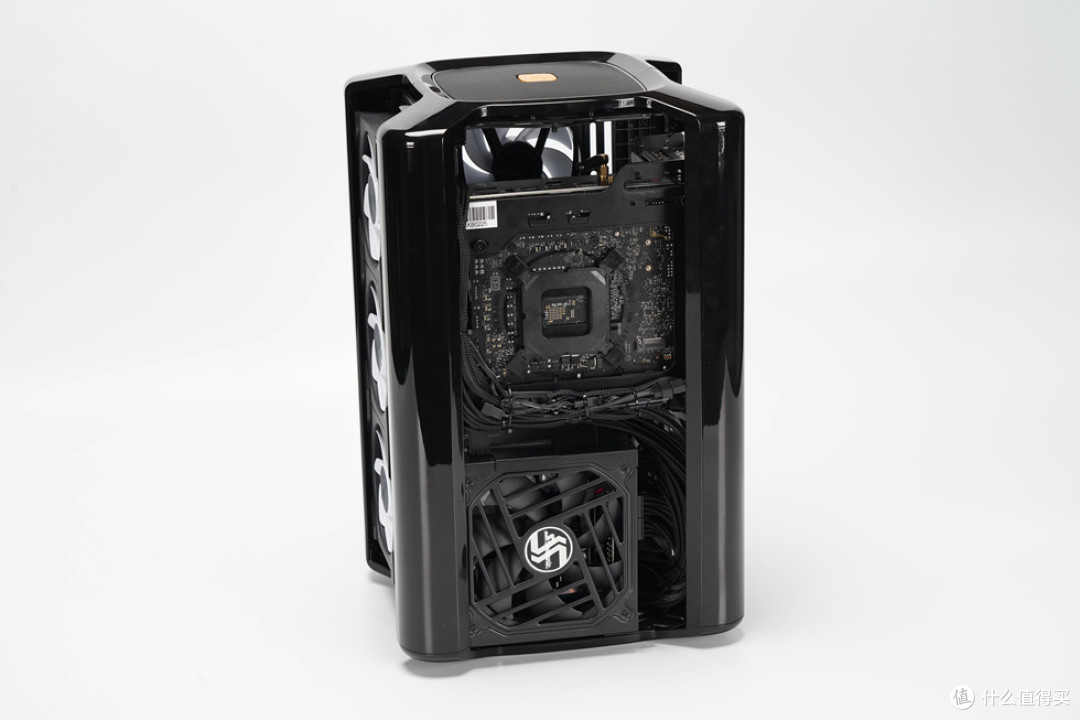

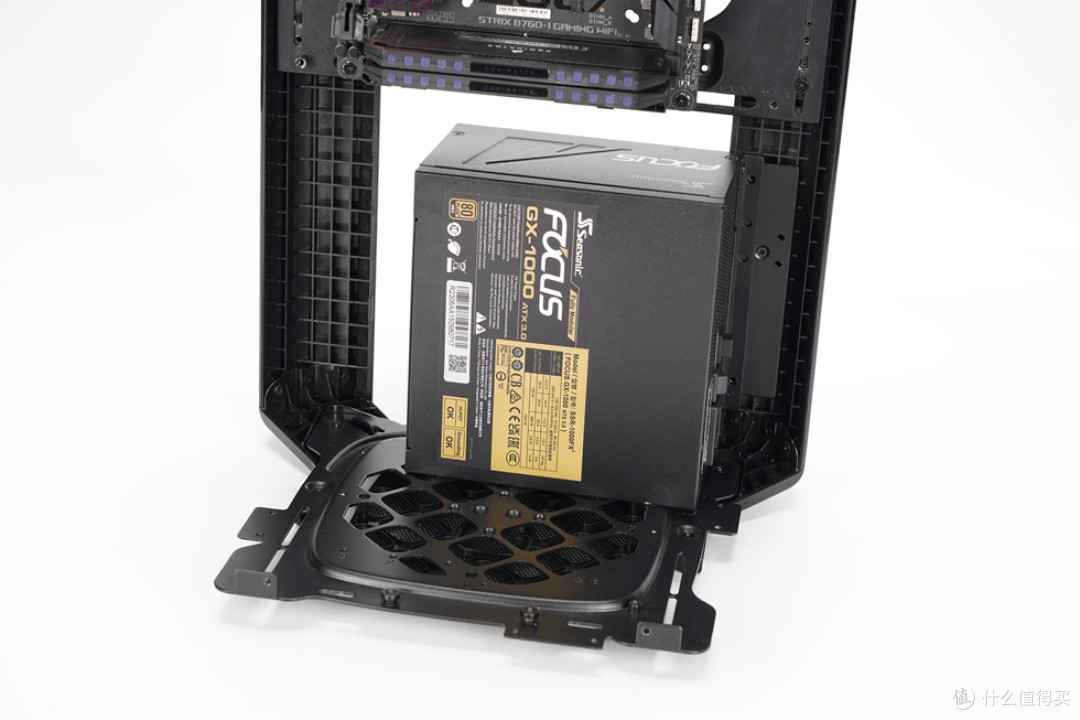

电源竖立安装，电源尾部支架和机箱框架用螺丝固定好。

另一个L型电源支架像图中这样固定到机箱背部卡死电源即可。

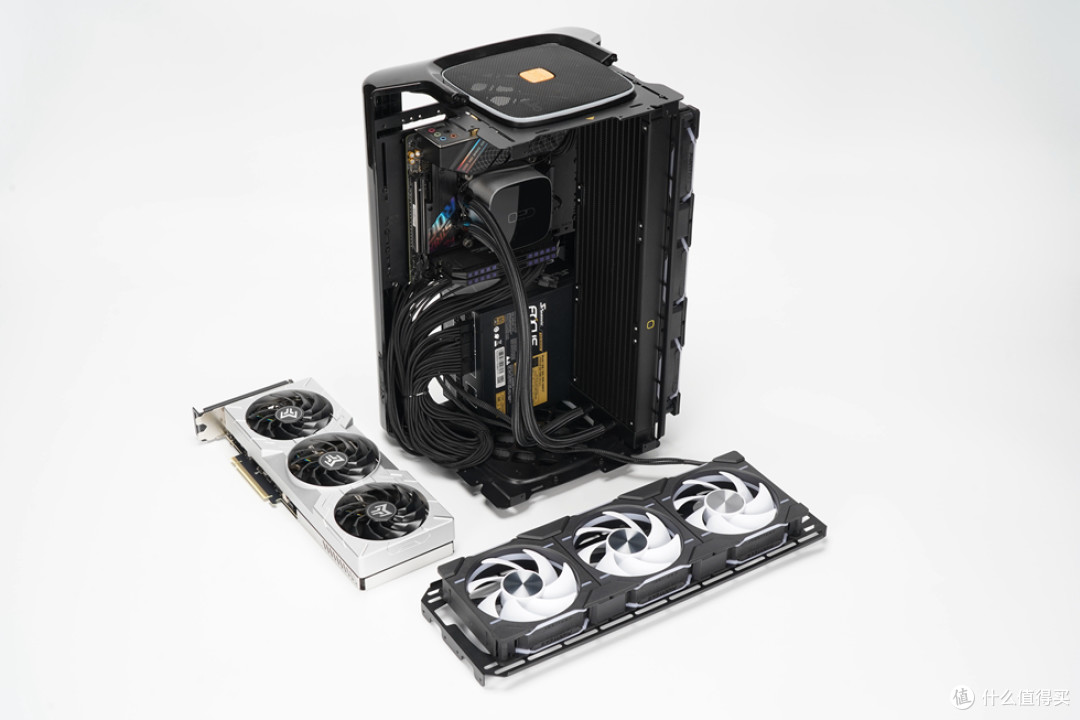

电源安装完毕接着安装定制线，想好走线方案固定好之后再安装360一体水冷，这里需要注意的是在选择360一体水冷时候一定要参照几何未来的水冷冷排尺寸（397mm*120mm*27mm)，如果超出这个尺寸就会无法安装固定。

接着安装机箱风扇，机箱风扇选择时候尽量选择积木风扇或者支持串联的风扇，因为机箱的走线空间比较有限。

最后是安装显卡。

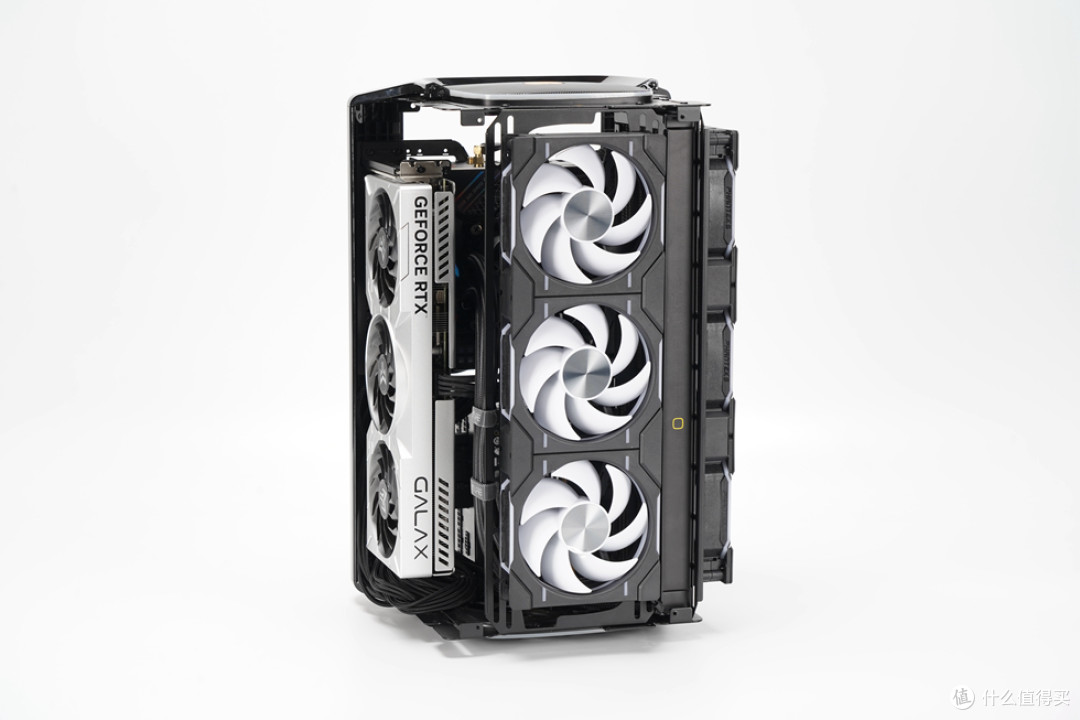

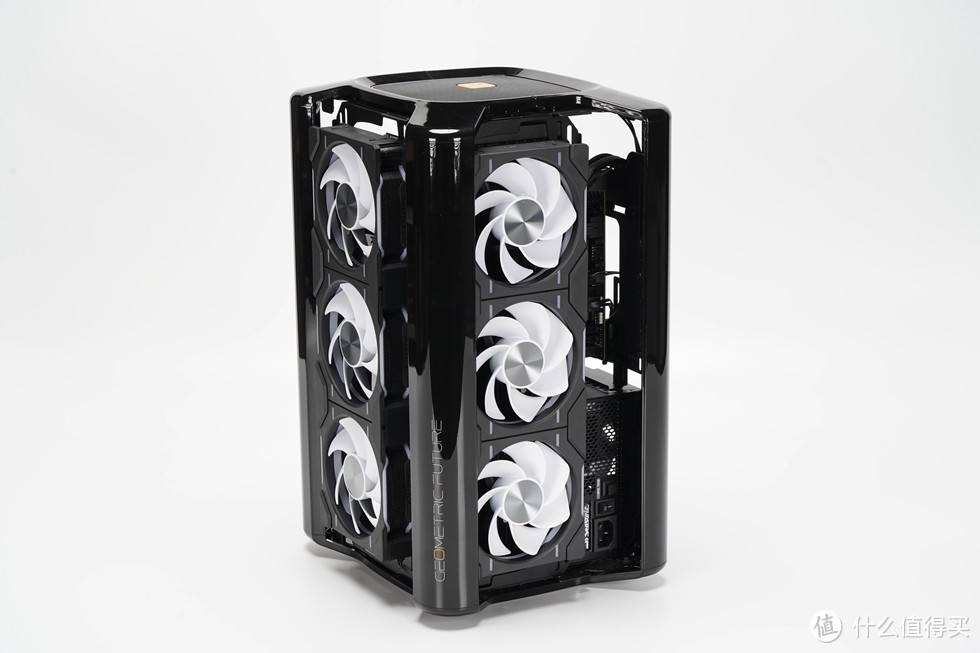

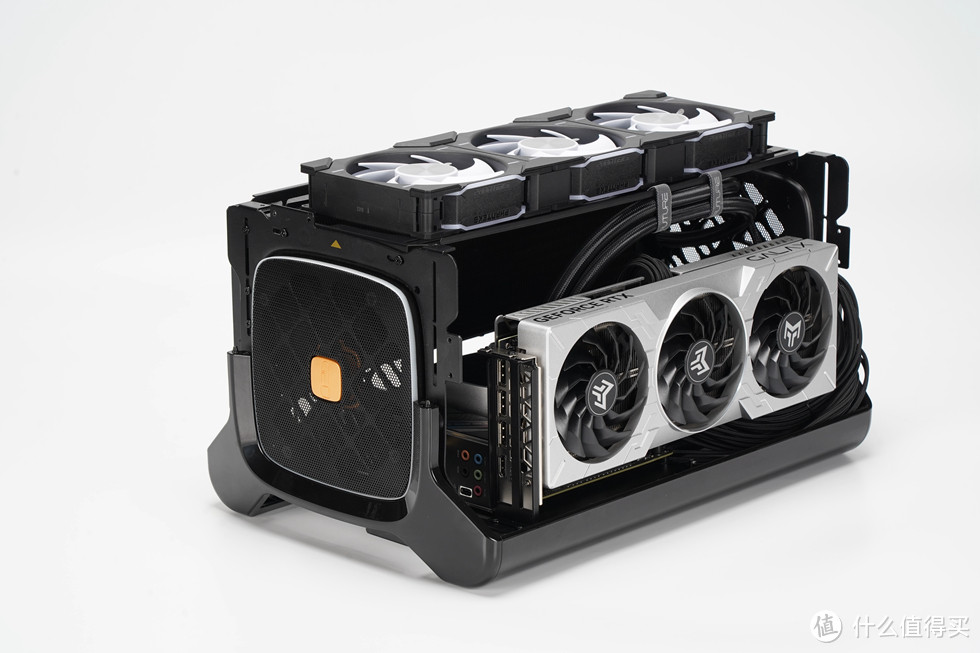

安装完毕之后非常的规整清爽。

正面风扇位效果。

侧面冷排风扇效果。

卧倒的状态。

内部硬件安装完毕之后再安装柱体。

关于走线，虽然空间有限，但是走线的线路还是比较清晰的，好好整理一下效果还是很理想。

最后安装四面的Mesh网孔侧板。

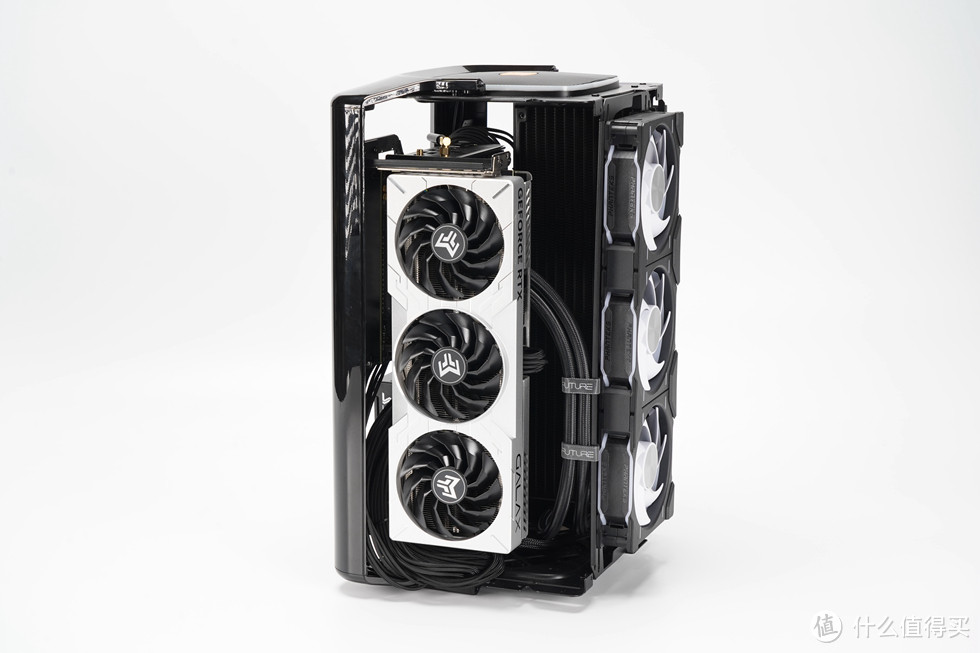

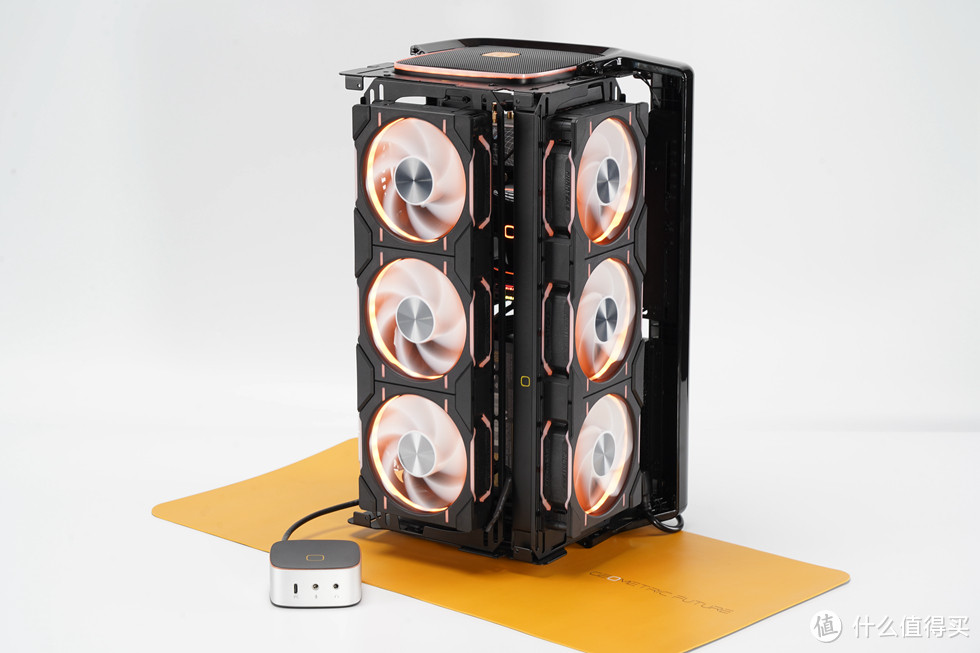

整机安装完毕，科技感十足。

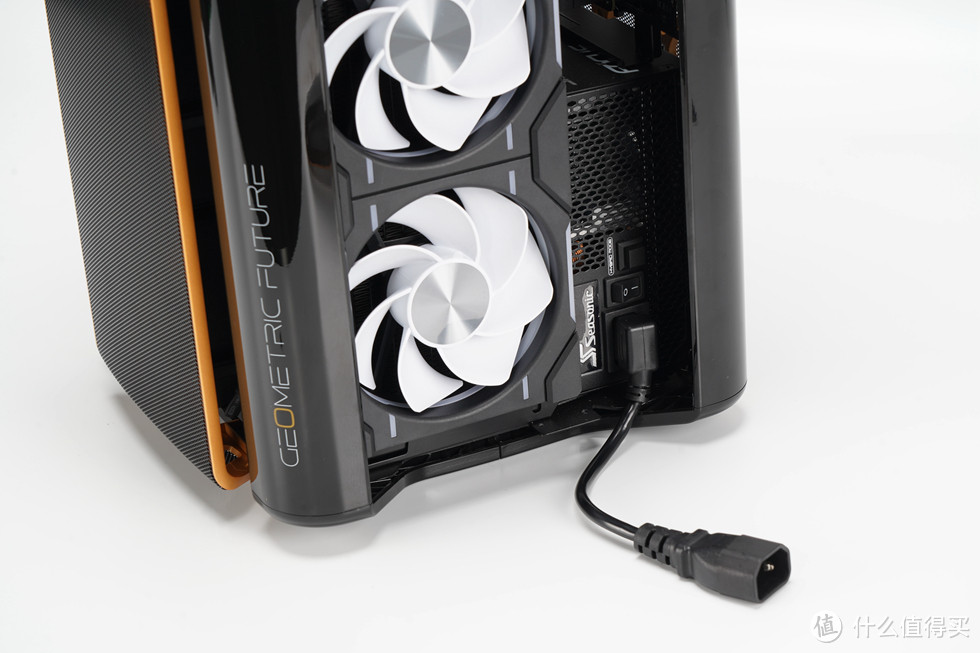

接好电源延长线和HUB。

以下是开机后的灯光效果。

硬件展示

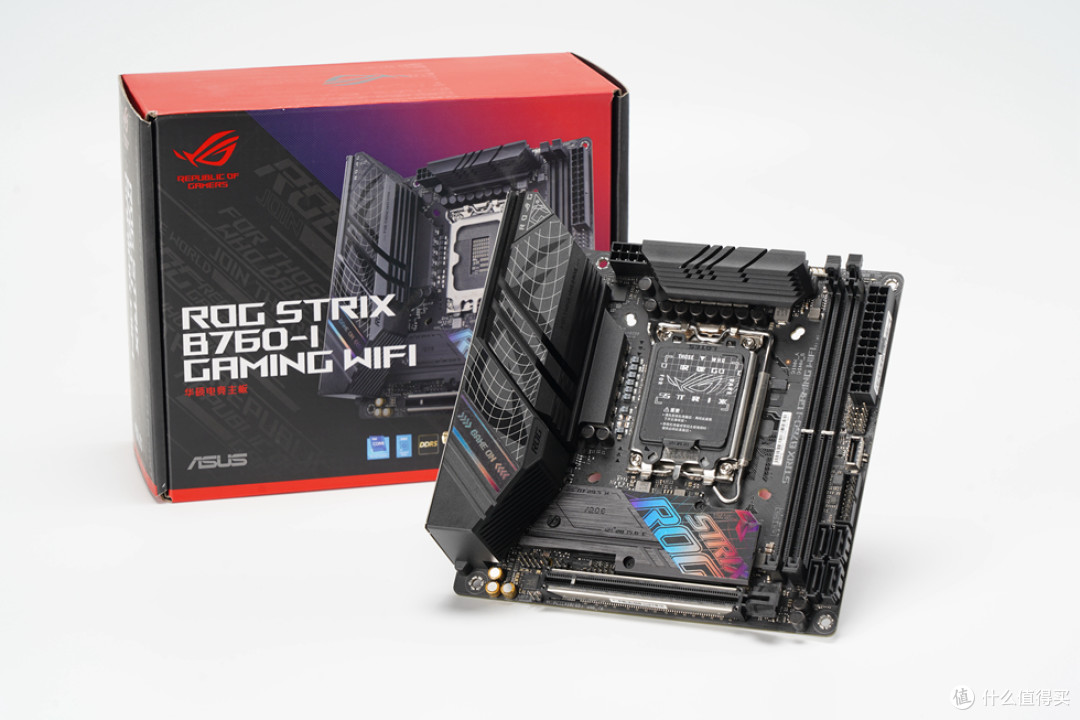

主板依然是选用华硕的ROG Strix B760-I Gaming WiFi，ITX平台装机的首选。ROG Strix B760-I主板采用标准的ITX板型设计，外观延续了Strix系列的设计语言，主板整体黑色为主，散热模块上加入幻彩贴纸点缀。

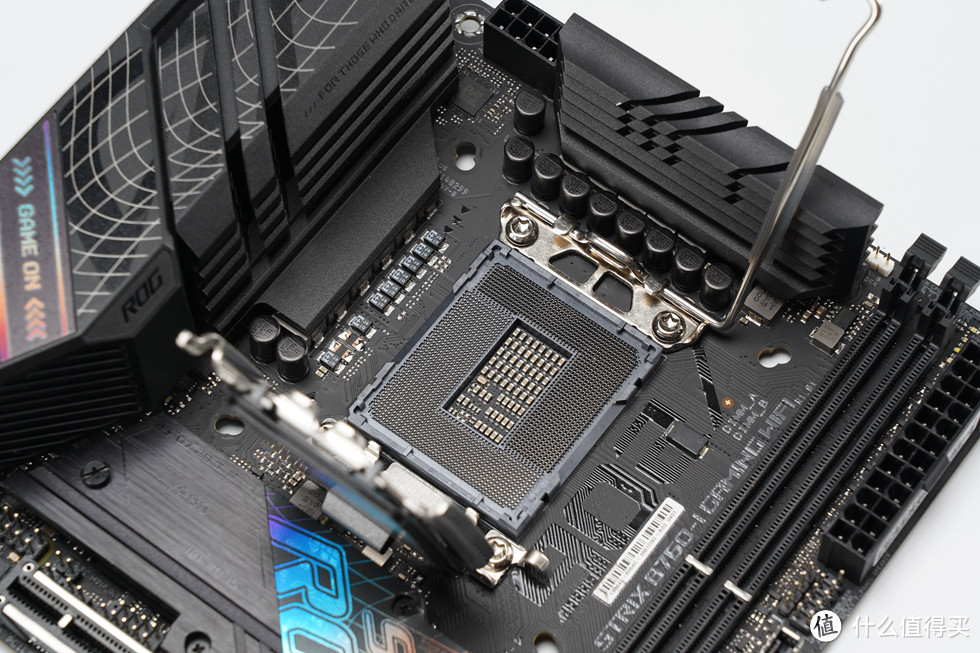

依旧采用intel LGA 1700底座，同时兼容Intel 12代酷睿处理器，供电方面采用 8+1 相 (Core+GT) CPU 供电，每相搭配一颗 SIC659 (80A)，AUX 供电采用了两相 FDPC5030SG (25A)，核心供电主控为华硕定制的 Digi+ VRM ASP2100R。

标配了一条PCIe5.0×16插槽，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。板载2个PCIe 4.0 M.2接口，另外一个位于主板的背面，正面的直连CPU最大支持PCIe 4.0 x4，并配有M.2散热装甲和散热背板，双面强效散热降低SSD温度，确保疾速传输不掉速。散热马甲上的ROG Strix镭射幻彩贴纸，不同角度下展示不同的光泽效果。

存储拓展方面提供了四个SATA6接口，前置接口方面则提供了一个USB 3.2 Gen1 19pin 接口和一个USB 3.2 Gen2 Type-C 接口。提供了两条支持双通道技术的DDR5内存插槽，支持 XMP 3.0 标准，内存容量最大可支持64GB(2×32GB)容量,内存频率最高支持到7600MHz。

主板各类风扇接口在边缘布局，方便线材接驳以及为走线提供便利。

CPU供电为单8Pin ProCool高强度供电接口，可充分发挥第13代酷睿处理器的潜力。

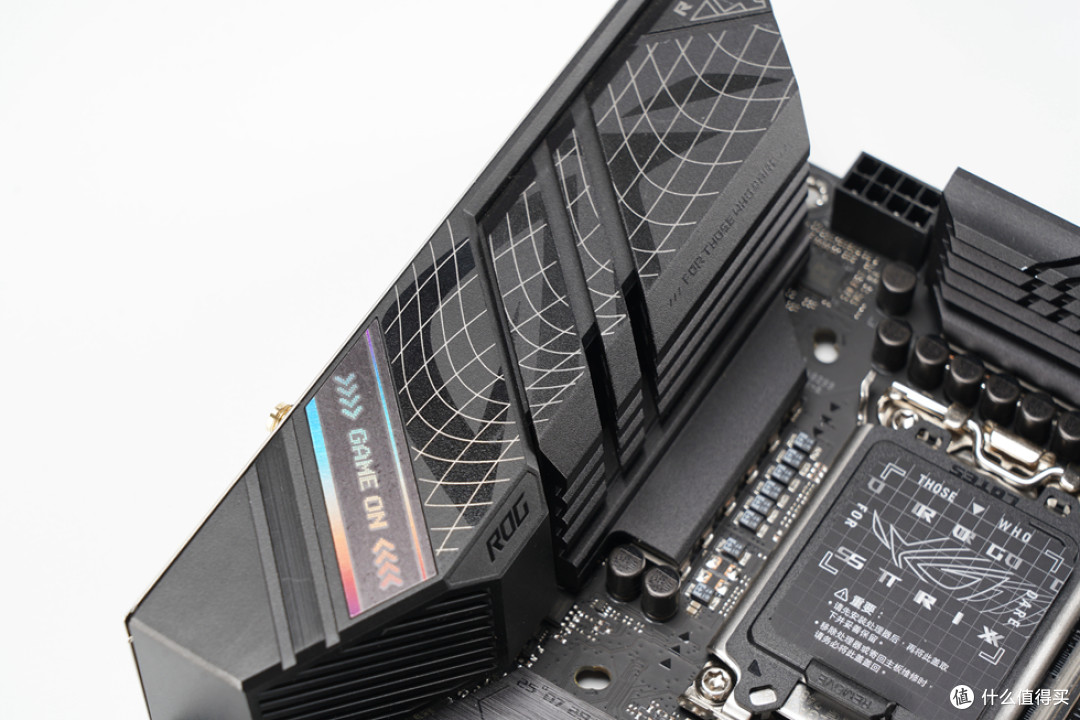

一体式I/O+VRM散热装甲搭配高品质导热贴，全面覆盖电感区域。装甲上面有网格风的ROG LOGO暗印以及镭射幻彩贴纸。

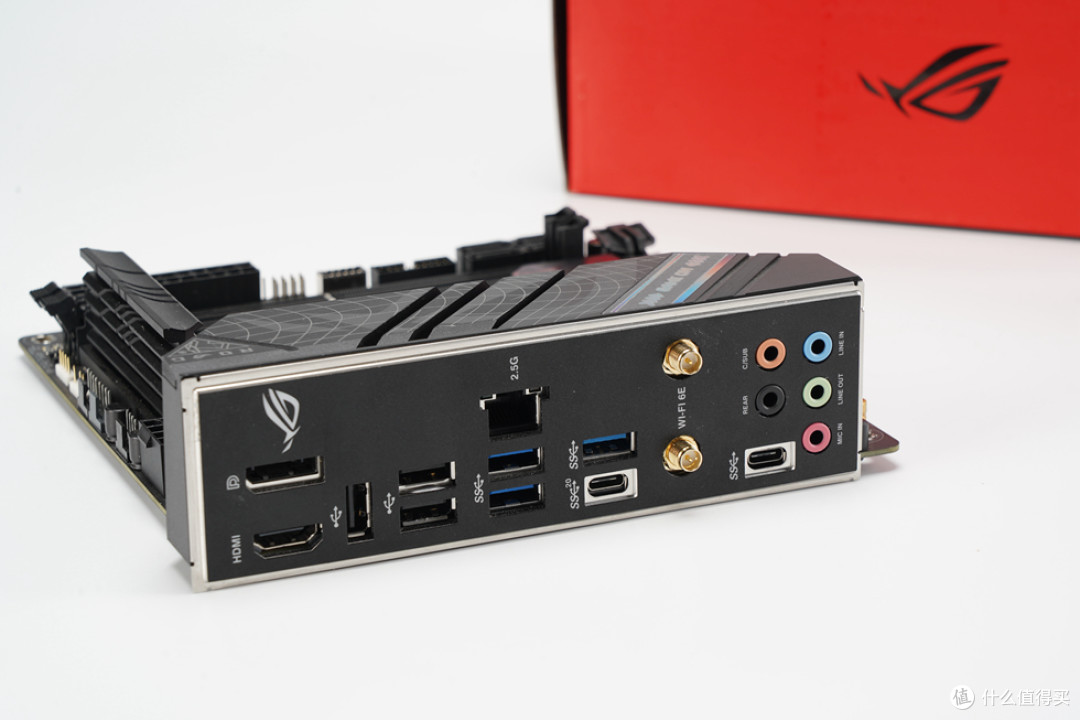

一体化的IO背板也是主流标配，接口方面提供了1个HDMI接口,1个DisplayPort接口，3个USB2.0，3个USB3.2，2个USB3.2 Gen2x2 Type-C，一个2.5LAN口，无线网卡天线接线端以及音频接口。

主板背部采用无背板设置，背部提供了一条M.2插槽，最大支持 PCIe 4.0 x4，由芯片组提供。

散热器同样是来自几何未来的小爱斯基摩360一体水冷，搭配自家的机箱兼容性更好一些。

全平台扣具一应俱全，同时也自带了一支散热硅脂。

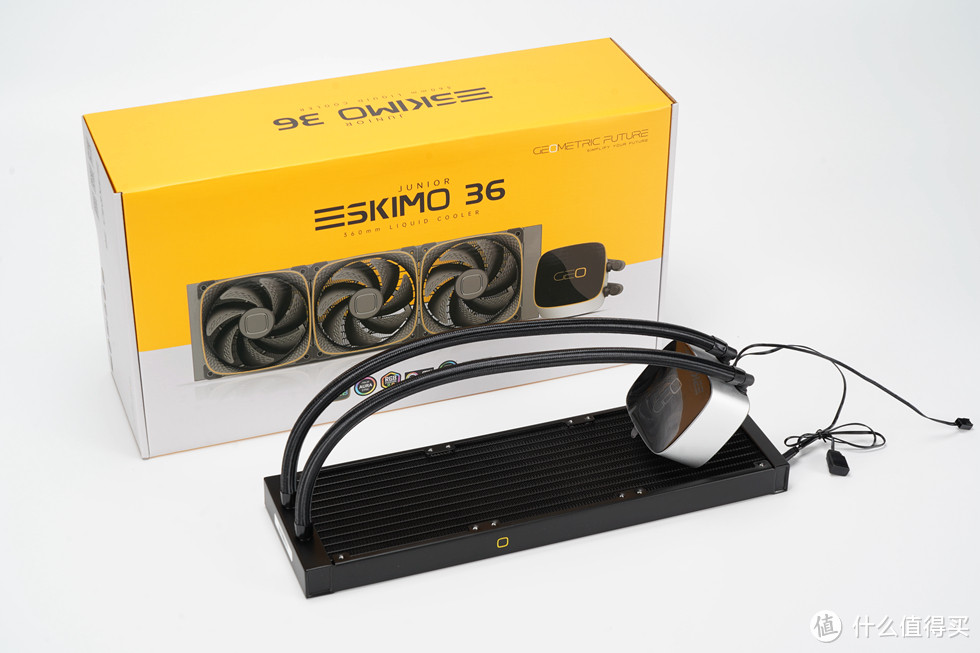

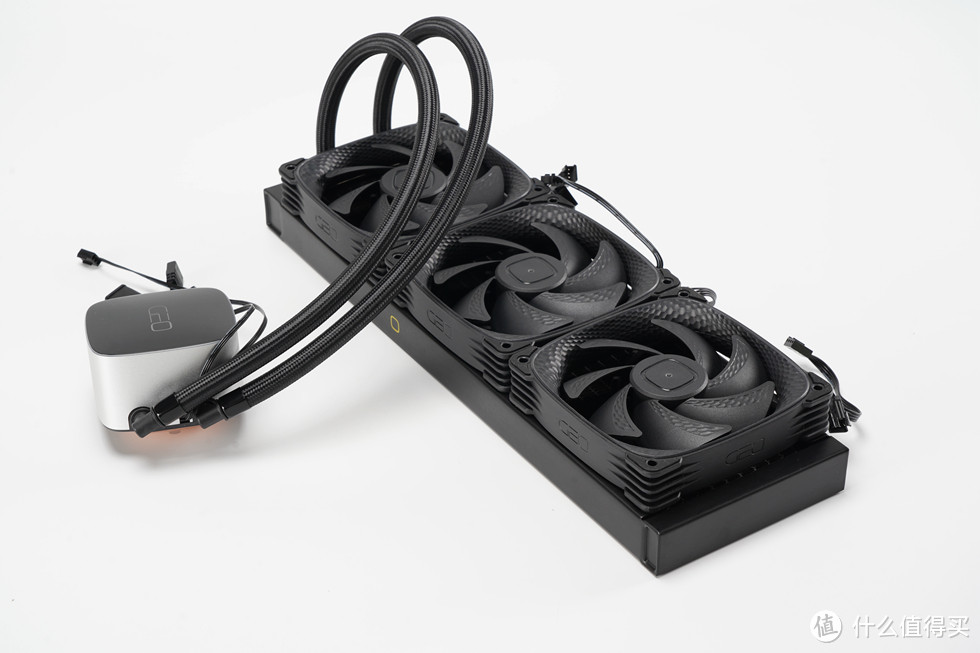

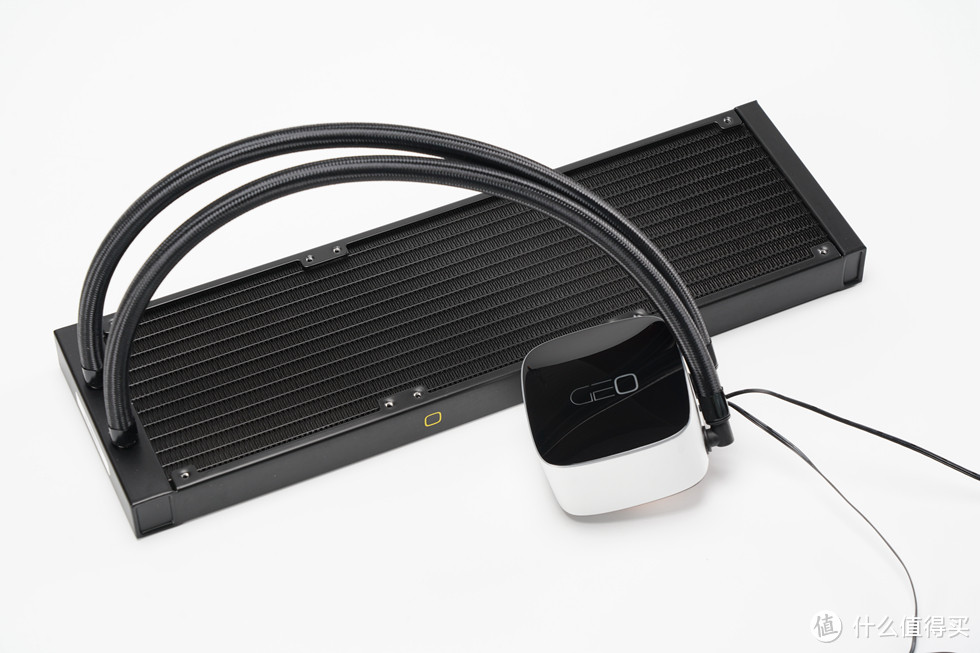

散热器本体。这款散热器采用了化繁为简的设计理念，应用了极简的工艺。它的冷头没有太多花哨的设计，采用的是高光镜面的顶盖，并且表面有微微凸起的弧面。四周则是搭配的阳极铝合金钻切外壳，看上去非常有质感。

冷排尺寸为397mm×120mm×27mm，冷排以及散热鳍片做工非常平整。

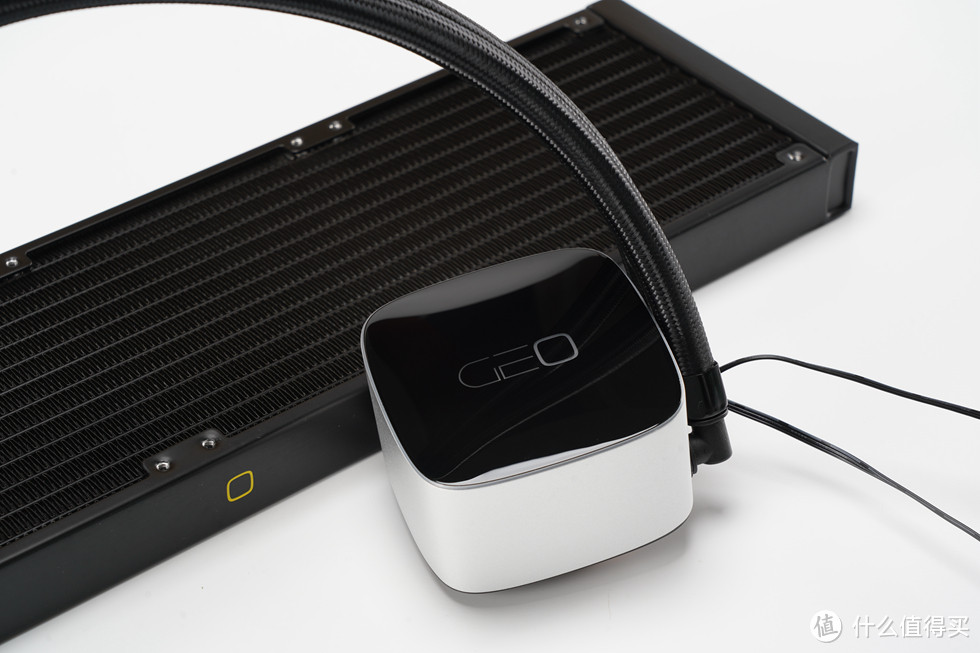

散热器冷头没有过多的花哨设计，顶盖采用镜面处理并且表面微微凸起，四周搭配阳极铝合金外壳，看上去非常有质感。冷头边缘采用了线条式的RGB灯效，同时顶盖的“GEO”Logo也支持RGB灯效，水冷管长度为450mm采用了高分子低挥发性的尼龙编织网橡胶套管，更加抗弯折同时可延长水管的使用寿命。

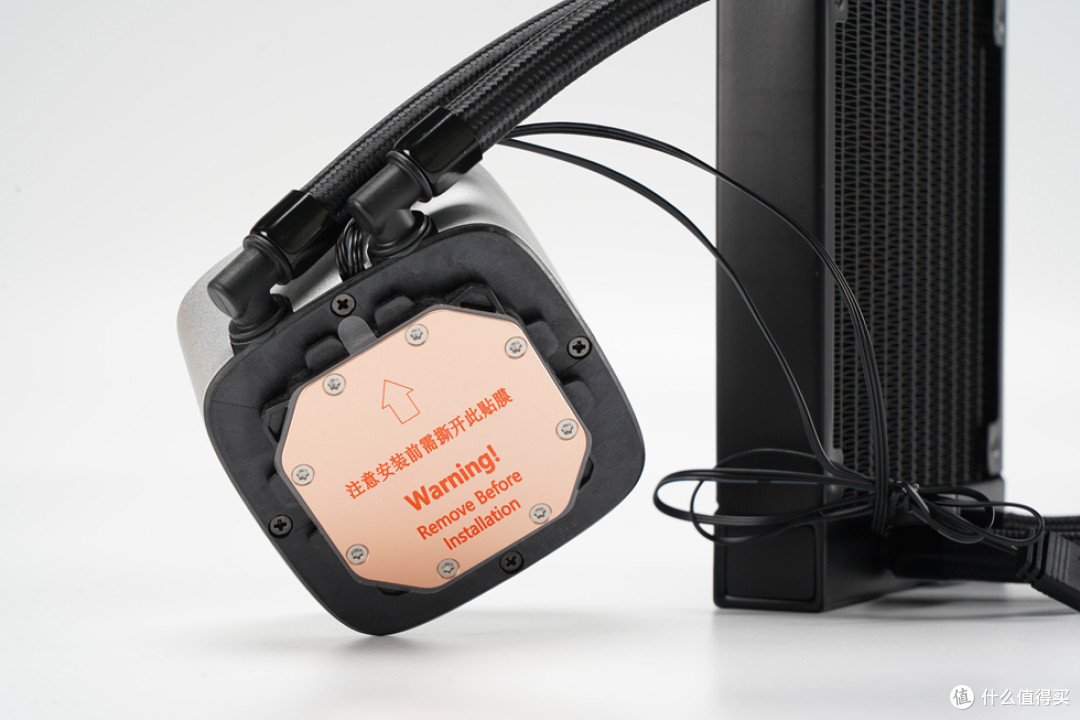

底座为55mm×55mm的大尺寸导热铜底，内嵌了高密度的微水道，可更高效地传导处理器热量，内部的水泵转速为2800rpm，噪声小于30dB(A)。

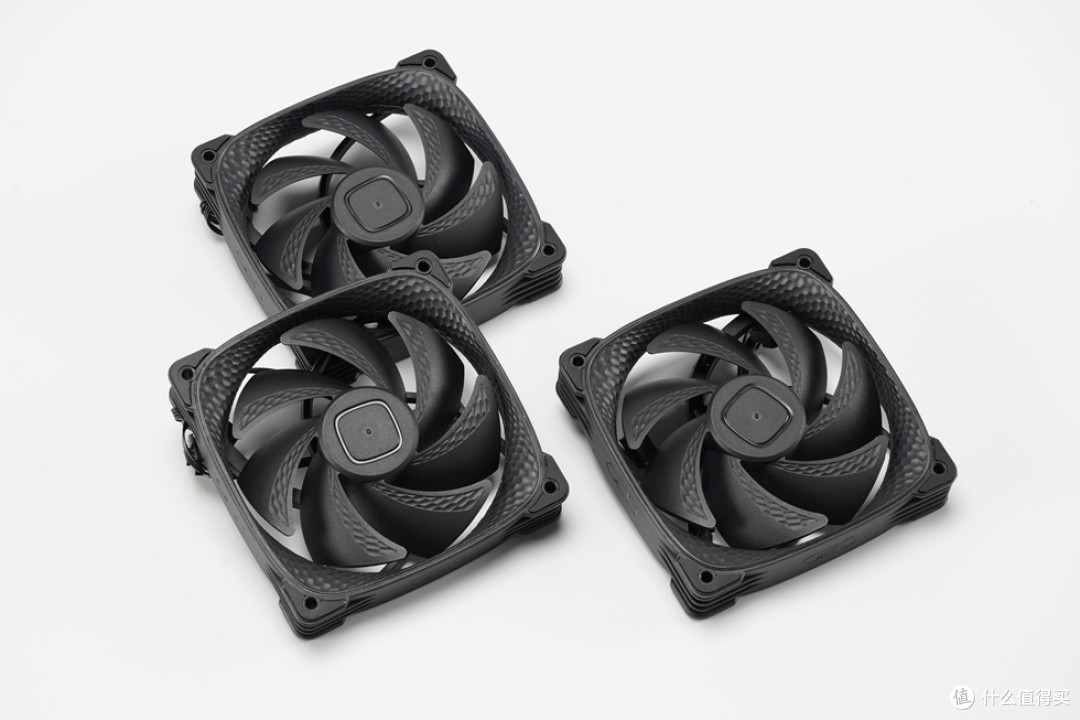

散热器自带三枚几何未来自家的 Squama龙鳞2503风扇，该风扇是几何未来设计的高性能静音风扇。

风扇自带线材可相互串联连接，简化线材方便走线，只是线材有点偏硬。

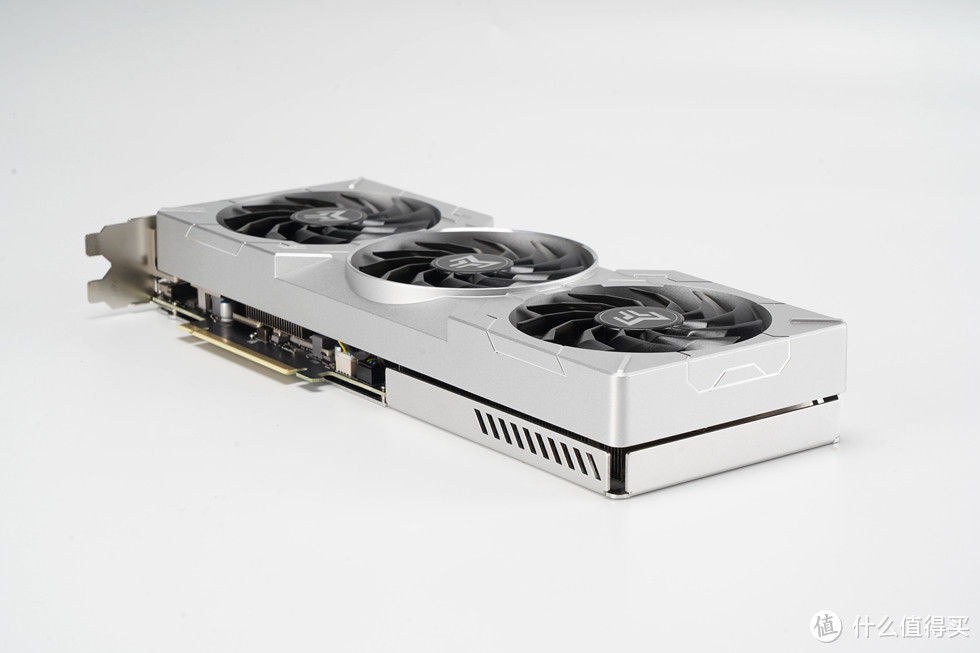

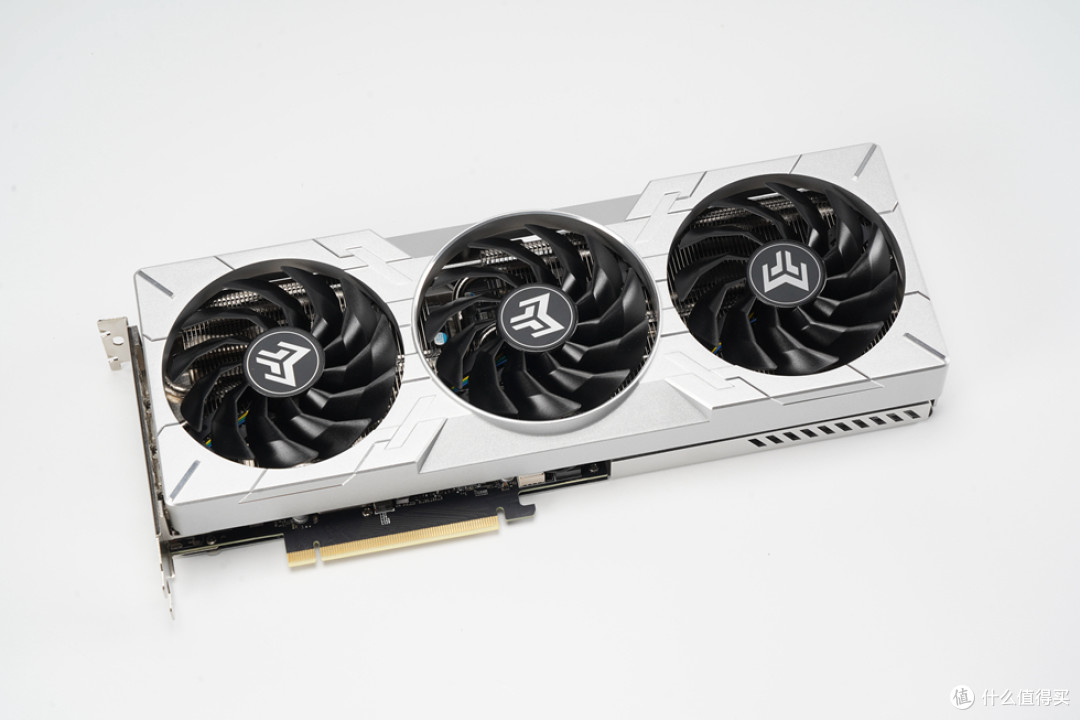

显卡使用的是影驰的 GeForce RTX 4070金属大师，新的40系金属大师显卡包装对比上代纤薄了不少，外观上依然延续了金属大师系列机械装甲风格的设计，亮银配色透着浓浓的金属质感。

取出显卡本体，包装里面还附赠有一个金属显卡支架。

影驰GeForce RTX 4070金属大师搭载了AD104 GPU核心，全新TSMC 4N工艺，集成了5888 个 CUDA，默认频率为1920MHz，Boost频率为2565MHz，它的显存容量为12GB GDDR6X，位宽 192-bit，显存频率 21Gbps，支持光线追踪/ DLSS 3.0 技术，供电设计使用了8+2相方案，8 层 PCB 设计，安全且兼顾散热，功耗 215W。

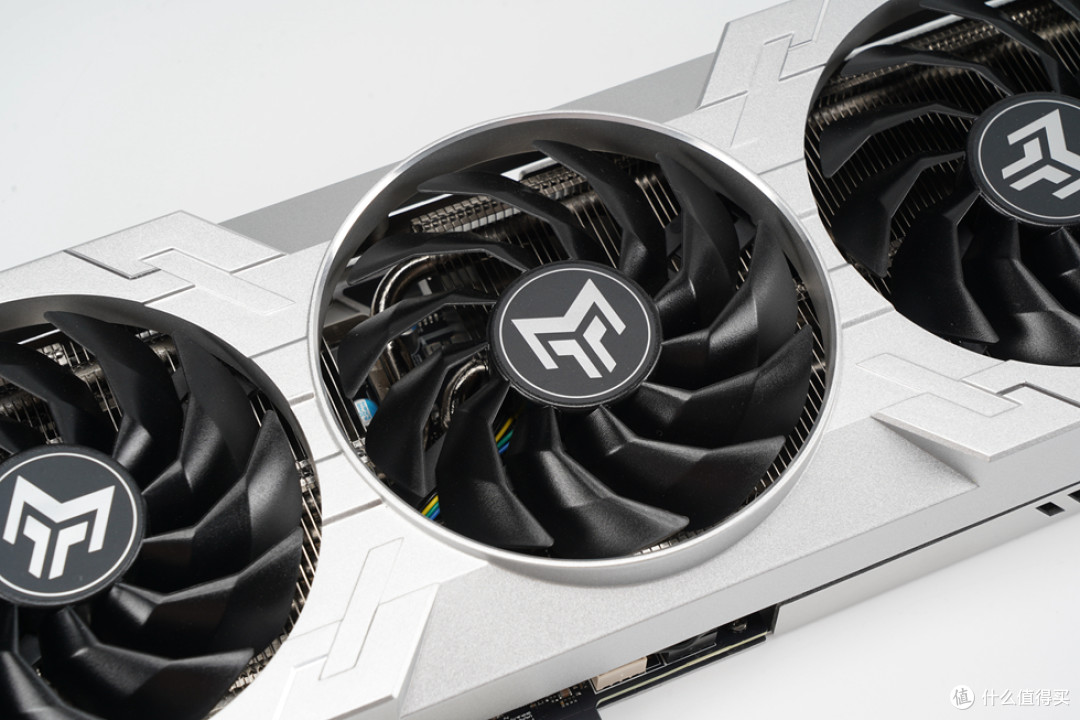

影驰GeForce RTX 4070金属大师拥有3个宽度92mm超大静霜风扇，每个风扇带有11片三折式扇叶，风流强劲。三风扇均支持智能启停，GPU空闲时自动停转以减少噪音和功耗。

显卡整体尺寸为：328*139*48mm(含挡板)，双槽设计。显卡采用一体压铸的铝合金外壳，整张显卡拿在手里透着沉甸甸冰凉的金属质感。

显卡金手指。

显卡厚度做到了60mm，兼容性不错，很多小机箱也可以放得下。

显卡顶部没做任何灯效的设计。

供电接口终于又回归到了单8PIN。

显卡背部全金属加固的背板进行了大面积镂空，保护显卡的同时也增加了散热效率。

接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，支持8K@60Hz高清输出，配置齐全完全满足日常使用。

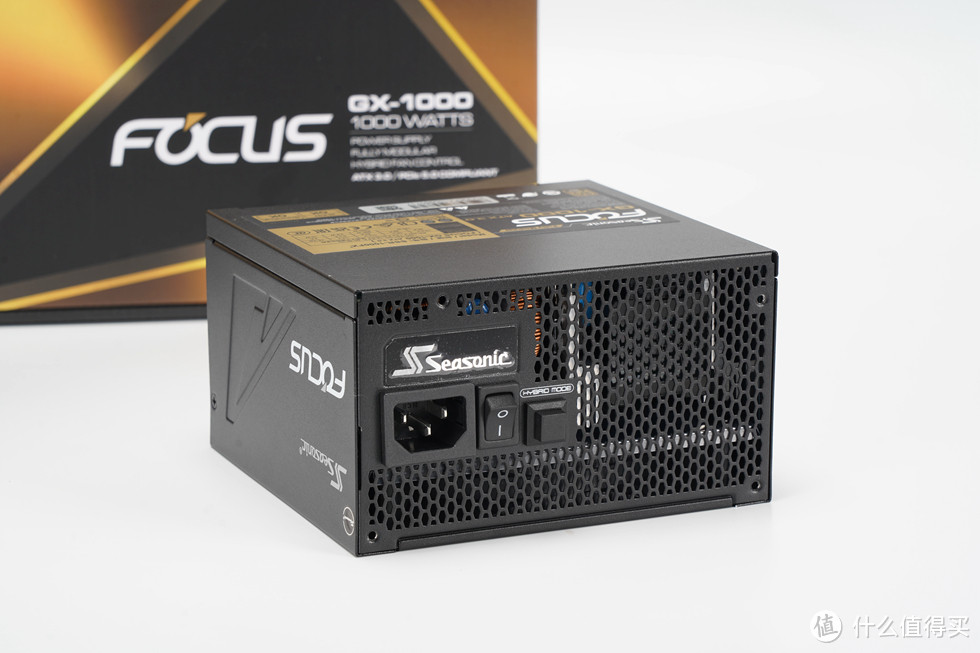

电源是海韵最新推出的FOCUS GX1000 ATX 3.0，这款电源通过了80 PLUS金牌认证转换效率高达90%，支持ATX 3.0标准采用原生12+4Pin的PCIe 5.0接口，可为新一代显卡提供600W供电，官方也为这款电源提供了长达10年的质保服务。

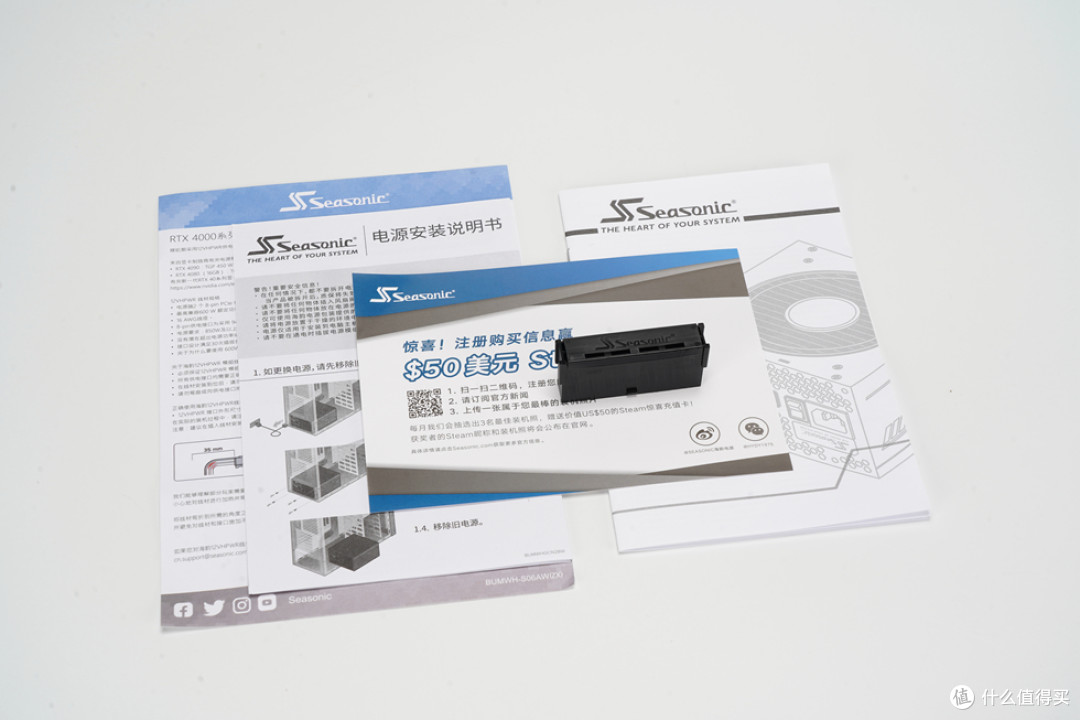

附件方面包含了产品说明书、Steam抽奖充值卡、电源检测器。

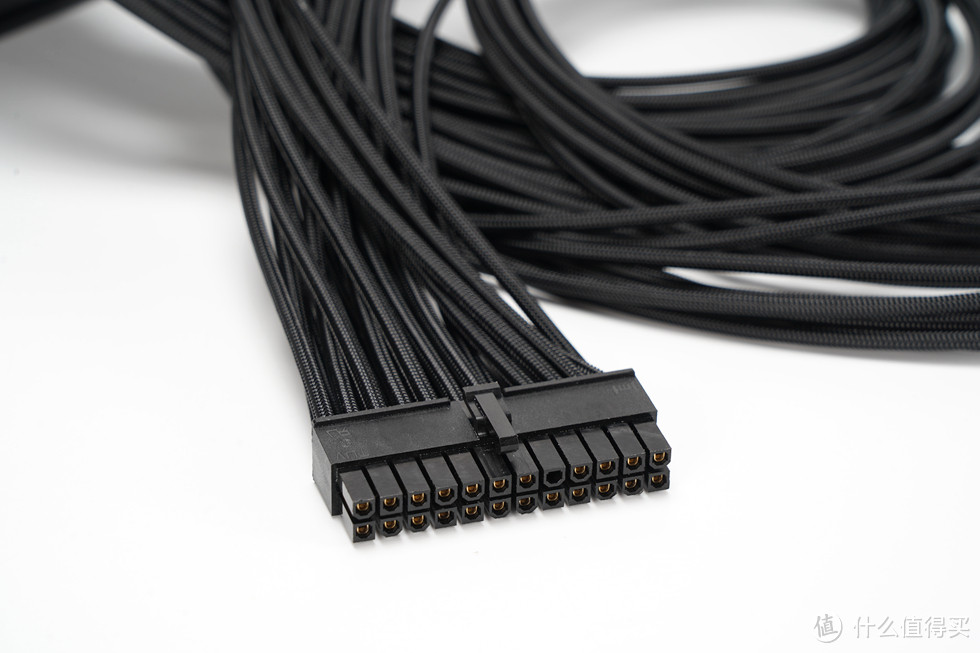

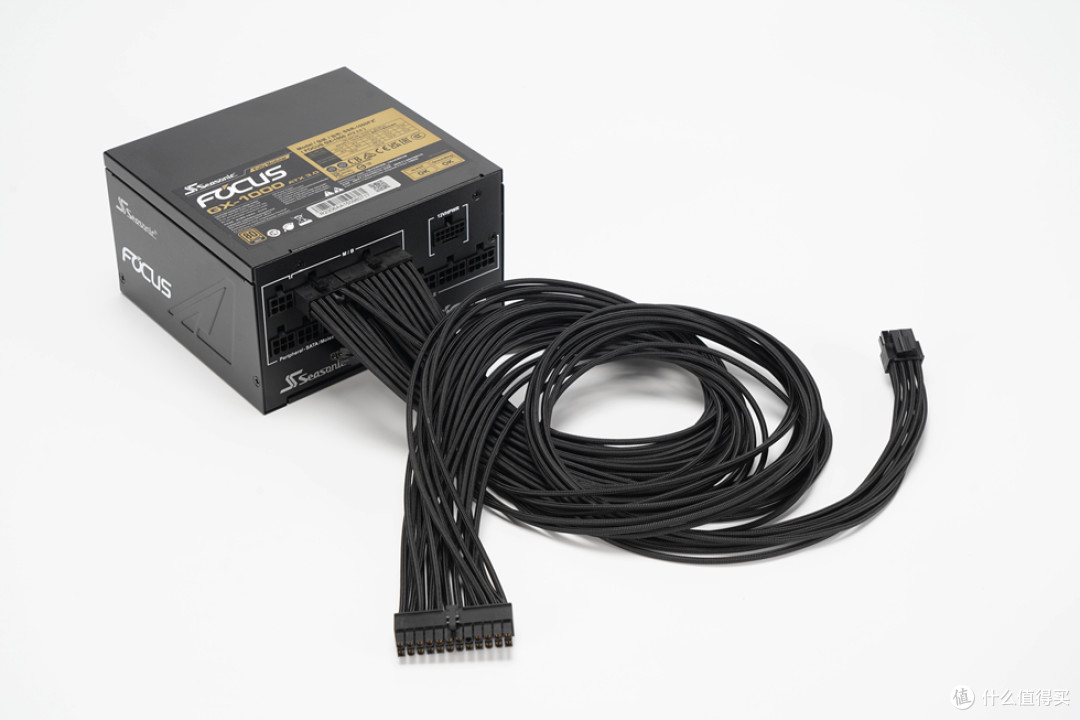

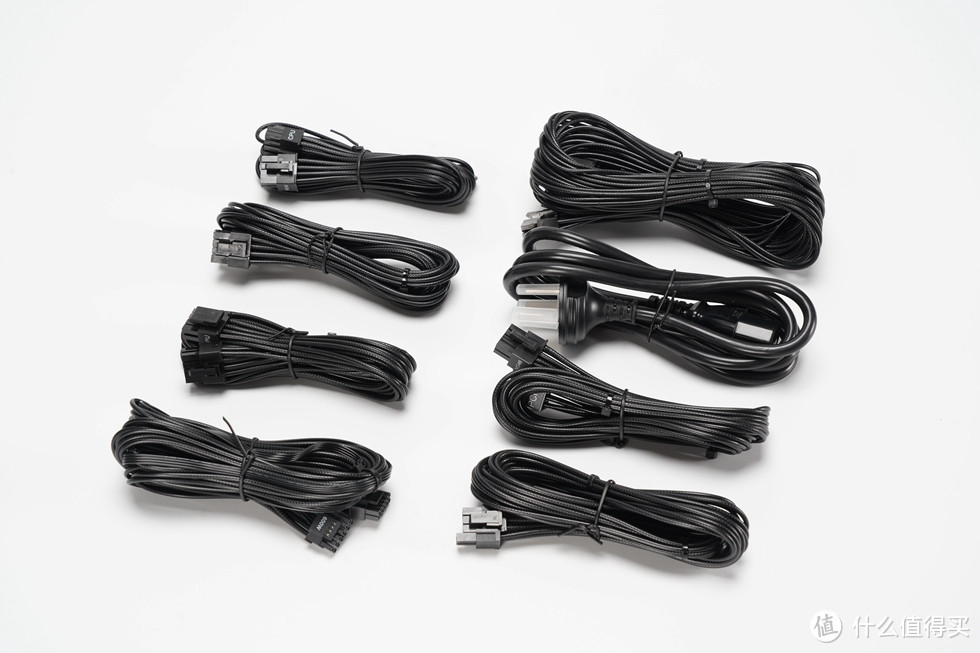

模组线采用16AWG线径及高规格合金端子，从容应对大功率传输场合，黑色压纹线不但细腻而且柔软，装机过程中降低了理线难度，也提升了整体美观程度，同时也为用户省去了单独定制线材的成本。

海韵FOCUS GX1000 ATX 3.0电源依旧保持了14cm短身设计，短小的身材具有更好的兼容性。

电源侧面。

出风口的采用一体压纹设计，内置风扇采用的是 FDB 液态轴承的 13.5mm 静音风扇，数字 IC 监控温度与负载，风扇停转切换更准确，支持 30% 负载以下风扇停转，实现零噪音的静音表现，另可延长风扇的使用寿命。内部采用全日系耐高温105°C电解电容与固态电容，与标准电容相比，使用寿命延长2倍ESR 降低 35%，具有更低的发热量和更高的转换效率。

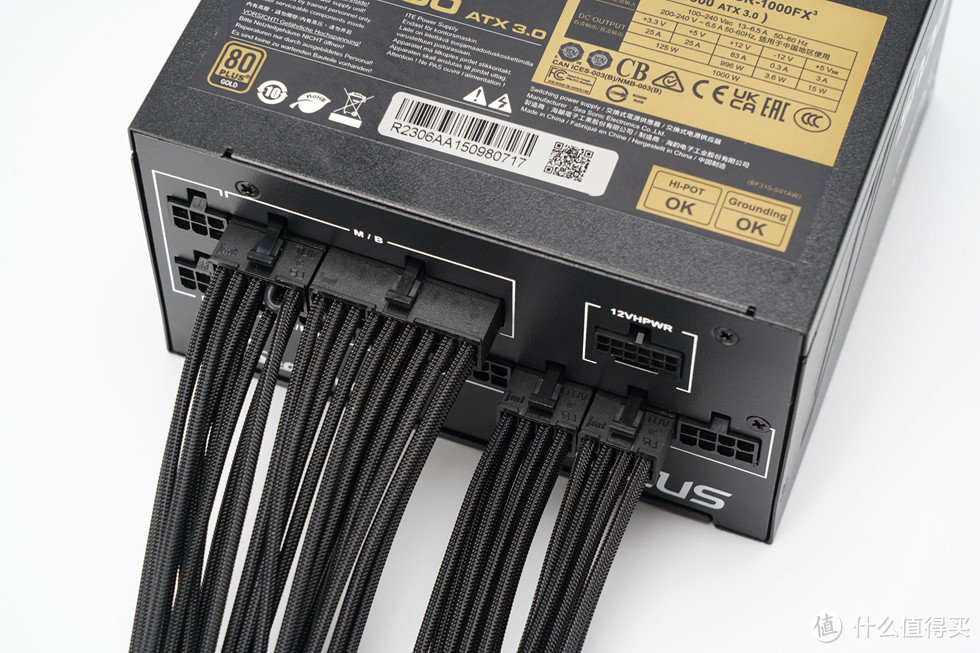

电源采用全模组接口设计，提供了5个8pin接口用于扩展CPU 4+4pin与PCI-E 6+2pin供电，有4个6pin则用于扩展SATA供电以及D型4pin供电，同时提供有1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口，也可以通过标配的转接线扩展为两个PCI-E 6+2pin供电接口。
