装一台精致的MATX主机——微星 B760 迫击炮 Max+影驰 4060+Abee M19 装机展示

今天装一台精致的 MATX 迷你主机。机箱选择了 Abee AS Enclosure M19 银色。熟悉 Abee 机箱的朋友对 AS 应该并不陌生，AS Enclosure 为 Abee 最高端机型系列，以精湛的做工著称，曾经的 W1、220HTR 都是隶属于其中。M19 是一款紧凑型 M-ATX 机箱，也是极具金属质感的桌面摆件，银色、蓝色双色可选，本次展示的是银色款，尺寸为：348x162x340mm，约 19L。整机全铝合金材质，CNC & 激光切割精加工制造，外部面板厚度为 2.5mm，上下盖板 5mm，主机架厚度为 1.5mm，前面板三重工艺，几何多边形独特立体视感。这款机箱 6 块面板均可免工具拆装，方便装机维护，同时上下面板支持上下互换设计，任意摆放。兼容性方面，支持 M-ATX/Mini ITX 主板，塔式风冷最大 133mm，显卡最大 300mm（限高 138mm），支持 SFX 电源，顶部支持 240mm 水冷，底部和尾部共支持 5 颗 80mm 风扇安装，同时还支持 1x HDD、3x SSD 的存储拓展。需要注意的是，CPU 供电线如果是双 8Pin，尽量选择细软的线材和电源转接线扎在一起，这样在安装冷排时会更轻松。此外，这款机箱属于下进上出的风道，左右封闭的面板美观、静音的同时也相对闷一些，更适合发热量不大的配置，温度、噪音更低，用起来也更舒服。

硬件方面采用最新的 13 代平台，主板选择了微星 MAG B760M Mortar Max WiFi 迫击炮，采用微星第三代钛金电感，12+1+1 相 (Core+GT+AUX) CPU 智能供电，采用扩展型散热模块侧面做了大量的层叠以及镂空切割，以增大散热面积，保障供电低温可靠稳定；显卡使用影驰 GeForce RTX 4060 金属大师 OC，无光金属机甲风格，全新一代寒光星散热系统，整体尺寸为：240*128*42mm(含挡板)，双槽设计，小巧的尺寸非常适合 ITX 装机方案使用 ；内存使用海盗船复仇者 Vengeance DDR5 6000 内存，无光矮马甲设计，支援 Intel & AMD 双平台；固态硬盘来自阿斯加特 PCIe 精灵 ELF 2TB，长江存储 Xtacking3.0 架构新一代 TLC 闪存颗粒，连续读写 7000/6500 MB/s，官方五年质保，1200 TBW 耐久度，MTBF 达 150 万小时；电源来自追风者 Revolt SFX 750W 金牌全模组，ITX 尺寸，海韵代工，转换效率＞92%，支持 35-40% 负载以下风扇停转，十年质保；散热采用 abee Apex Plus i240，高质感铝合金冷头，内置高性能氧化锆陶瓷水泵；风扇来自利民 TL-B8，S-FDB V2.0 磁力流体动态轴承，高风量涡轮扇叶，同时采用动平衡点胶 2.0 工艺。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 Intel i5-13490F

主板：微星 MSI MAG B760M Mortar Max WiFi 迫击炮

显卡：影驰 Galaxy GeForce RTX 4060 金属大师 OC

内存：美商海盗船 USCORSAIR Vengeance 复仇者 DDR5 6000 32GB（16Gx2）

SSD：阿斯加特 Asgard PCIe 精灵 ELF 2TB

电源：追风者 Phanteks Revolt SFX 750 金牌全模组

机箱：Abee AS Enclosure M19 Silver

散热：Abee Apex Plus i240

风扇：利民 Thermalright TL-B8 x3

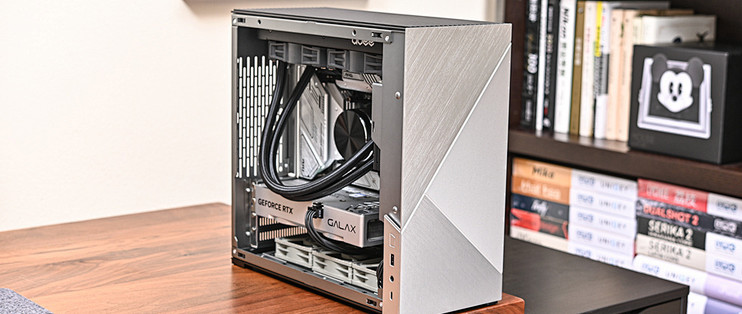

一、整机展示。

整机银黑色调，金属质感，无光。以下为主机各角度展示。这款机箱外观是比较有特色的，机箱前后左右四块侧板为银色，而顶部和底部为阳极黑色，整体银黑撞色设计。

前面板三重工艺，拉丝、阳极喷砂以及激光蚀刻的条纹构成几何多边形，独特立体视感。

机箱主板侧侧板为银色阳极喷砂工艺，上方同样做了几何斜纹切割处理。

整个机箱 6 个面板全部卡扣式快拆设计，方便装机维护。移除机箱主板侧侧板，主板侧展示。

机箱背板和主板侧相同设计风格。

移除背板，背部内部一览。这款机箱背部空间紧凑，如果正面线材过多，多余的线材可以从左下角开孔处穿入，藏于主板背部。

前面板三面工艺，拉丝金属质感强烈。

机箱前置 I/O 在机箱前面板左下方。从上到下分别为：1x 开关机键、1xUSB 3.0 TypeA、1x3.5mm 复合音频接口、1x 全速 USB 3.2 Type-C。开关机键位和机箱侧板同样的阳极喷砂金属材质。

机箱顶部采用了和前面板及侧板不同的阳极黑色铝板，5mm 厚度，撞色设计，上方做了大量条纹开孔设计，最大限度通风散热。

来看机箱内部各硬件情况。

Abee Apex Plus i240 水冷头，整体铝合金材质，表面同心圆纹理，边缘倒角，无光设计，外观低调但却充满了金属质感。

冷头表面 12 级可调可转动用于辅助安装，边缘具有螺纹增加转动摩擦力，锰钢扣具安全可靠。

内含高性能氧化锆陶瓷水泵，水泵转速：3200±10，噪音：25db（A）。冷头采用全覆盖微水道设计，172 片 0.2mm 超薄鳍片，吸热面积增加 1.75 倍。

冷排上 2 颗 120mm 的 PWM 高性能无光风扇，风扇轴采用了和冷头相同的同心圆纹理。

冷排的外框采用了铝拉丝的工艺。位于冷排侧面尾部的 abee Logo 标识。

微星 MAG B760M Mortar Max WiFi 迫击炮 I/O 散热模块表面阳极喷砂+斜纹拉丝处理，上面配以黑色集合线条，最下方还有 MSI 的 Logo。

厚实的扩展型 VRM 供电散热装甲上的 MAG 标识。

美商海盗船复仇者 Vengeance DDR5 6000 32GB（16Gx2）。低调无光设计，矮马甲兼容性也更好。

内存顶部的船帆 Logo。

阿斯加特 PCIe 精灵 ELF 2TB，长江存储 Xtacking3.0 架构新一代 TLC 闪存颗粒，连续读写 7000/6500 MB/s，NVMe 1.4 技术标准，具备 HMB 及 SLC Cache 技术，可提供稳定可靠的高速使用环境，完全满足电竞游戏及生产力需求。

影驰 GeForce RTX 4060 金属大师 OC。无光金属机甲风格，全新一代寒光星散热系统，6 相数字贴片供电兼顾散热与性能，240mm 长度+风扇智能启停+紧凑的两槽设计非常适合 ITX 等紧凑型机箱使用。

显卡右侧是 GEFORCE RTX 黑色字体标识。

显卡右侧则是影驰 GALAX 英文 Logo。单 8 Pin 供电接口回归，整卡满载功耗仅有 115W（MAX 130W）。

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

中央靠上的位置是影驰金属大师的 Logo，以及 GEFORCE RTX 标识。

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

机箱底部安装了 3 颗利民 TL-B8，S-FDB V2.0 磁力流体动态轴承，高风量涡轮扇叶，同时采用动平衡点胶 2.0 工艺，噪音最大 24dBA。

追风者 Revolt SFX 750W 金牌全模组，ITX 尺寸，海韵代工，转换效率＞92%，支持 35-40% 负载以下风扇停转，十年质保。采用主动式PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构，+5V 和 +3.3V 输出电流 20A，合计输出 130W，+12V 输出电流 62A，合计 744W。

机箱尾部上方左侧为电源接口；下方是左侧微星 MAG B760M Mortar Max WiFi 迫击炮 尾部丰富的 I/O 接口；右侧是 2 个 80mm 风扇位。

下方为显卡接口，这款机箱拥有 4 个 PCIE 槽位。

二、配件开箱。

主板来自微星 MSI MAG B760M Mortar Max WiFi 迫击炮。

附件包括若干说明书以及保修卡，以及彩色贴纸等。

1 根 SATA 线，2 根 WiFi 6E 天线，以及若干 M.2 SSD 固定螺丝和快拆基座。

主板正面一览，主板为标准 M-ATX 版型，6 层 PCB 2oz 加厚铜设计，外观延续了以往微星迫击炮系列传承的银黑配色，黑色的 PCB 搭配银白色的铝合金散热装甲，表面处理分金属拉丝和磨砂，质感不错，黑白机箱均可以搭配，比较百搭。

主板采用微星第三代钛金电感， 12+1+1 相 (Core+GT+AUX) CPU 智能供电，Core 每相搭配 1 颗 RAA220075R (75A)，GT 1 相搭配 1 颗 RAA220075R (75A)， AUX 1 相搭配 1 颗 MP87670(80A)。供电散热模组采用双段式供电散热布局（内部无热管相连），采用扩展型散热模块侧面做了大量的层叠以及镂空切割，以增大散热面积，保障供电低温可靠稳定。

I/O 散热模块表面阳极喷砂+斜纹拉丝处理，上面配以黑色集合线条，最下方还有 MSI 的 Logo。

厚实的扩展型 VRM 供电散热装甲上的 MAG 标识。

主板采用 Intel LGA 1700 CPU 底座，对扣式锁紧设计，支持 Intel 12 代以及 13 代酷睿处理器。

内存插槽方面，微星 MSI MAG B760M Mortar Max WiFi 迫击炮主板标配 4 条 DDR5 内存插槽，支持 intel XMP 3.0，最高可支持双通道 DDR5-7000MHz（OC ），最大内存容量可达 128GB。SMT 焊接工艺降低了槽焊点、电磁、干扰的缺陷率，结合微星独有的 Memory Boost 技术，通过布线独立设计，可有效降低阻抗，减少密集电路之间的干扰，从而提高高频信号的可靠性，提供干净纯净的高频 DDR5 信号。

主板 CPU 供电为双 8Pin 设计。

主板下半部分，M.2 SSD 存储和芯片组均配置了厚实的独立散热装甲，为芯片组、M.2 SSD 提供低温稳定可靠的运行环境。

主板提供 2 根 PCIe x16 全长插槽，1 根 PCIe 3.0 x1 插槽，其中最上方插槽是 CPU 提供的 PCIe 5.0 x16 插槽，附带金属外壳保护；另一根全长插槽是 PCIe 4.0 x4，和中间的 PCIe 3.0 x1 插槽都是 PCH 芯片组提供。M.2 接口方面，主板提供了两个 M.2 SSD 接口，均为 PCIe 4.0 x4，其中靠近 CPU 的是直连 CPU 的，在两个 PCIe x16 插槽中间的则是连接 PCH 芯片组，两个 M.2 SSD 接口均支持 M.2 2280 规范的 SSD 硬盘。

独立的南桥芯片组散热装甲，表面斜切开槽，增加美观度的同时改善散热效果，表面印有 MORTAR Logo 标识。侧面配备 4 个 SATA 6G 存储端口，在右下角还有额外 2 个垂直于主板的 SATA 6G 存储接口。

后部 I/O 挡板采用银白色一体化设计，I/O 接口方面，从上到下分别为：4x USB 2.0 TypeC、1x HDMI 2.1、1x DipsplayPort 1.4（均支持 4K @60Hz 的视频输出）、1x USB 20Gbps Type-C、3x USB 10Gbps Type-A、1x 2.5Gb LAN、2x WiFi 6E 无线网卡天线连接端、5x 3.5mm+1x S/PDIF 光纤口。

主板背面，为无背板设计，焊点饱满，做工扎实。

显卡来自影驰 Galaxy GeForce RTX 4060 金属大师 OC。

附件方面，包含快速安装指南、合格证以及质保卡，影驰显卡提供三年质保，支持个人送保。

影驰 GeForce RTX 4060 金属大师 OC 采用和此前发布的 RTX 40 系金属大师同样的全新外观设计，双风扇显得更加迷你。整体尺寸为：240*128*42mm(含挡板)，双槽设计，小巧的尺寸非常适合 ITX 装机方案使用。此次金属大师系列带来全新设计语言，未来金属机械设计，战舰灰配色金属外壳，硬朗坚固，耐高温不变形。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心工艺 TSMS 4N，拥有 3072 个 CUDA，核心频率 1830MHz，加速频率 2565MHz，显存为 8GB GDDR6，显存位宽 128-bit，显存频率 17Gbps，支持光线追踪/ DLSS 3.0 技术，采用 6 相全贴片数字供电，适应极限超频和高负载运行，4 层 PCB 设计，安全且兼顾散热，功耗 115W（MAX 130W）。

显卡正面 2 颗 92mm 特制静霜风扇，折角扇叶设计，为散热模块提供更强风力和风量保障，加快热量散热，此外，风扇均支持智能启停，静音的同时延长使用寿命。

显卡外壳边角处 CNC 高光亮边极具金属质感。

显卡侧面展示。影驰 GeForce RTX 4060 金属大师 OC 采用压铸铝合金一体成型上盖，全覆盖设计，大幅提升散热面积。2*Φ6mm 镀镍复合热管以及大面积的散热鳍片，配合回流焊接工艺和金属外壳的高导热特性提供高效散热能力。

显卡左侧是 GEFORCE RTX 黑色字体标识。

显卡右侧则是影驰 GALAX 英文 Logo。中央回归为 8Pin 供电接口。

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

背部左侧为金属大师特有的几何刻线纹理。

中央靠上的位置是影驰金属大师的 Logo，以及 GEFORCE RTX 标识。

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

另一侧外壳则为全封闭状态。

显卡前部，开放式的设计便于散热器排风。

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

内存选择了美商海盗船复仇者 DDR5 6000 32GB (16GB × 2)。

内存为矮条无光设计，兼容所有塔式风冷，散热片磨砂质感。这款内存 PCB 为绿色，三星颗粒，C36 时序，频率 XMP 6000MTs，时序 C36-36-36-76，电压 1.35v。。中间灰底 Vengeance 的 logo，两侧和下方则搭配有三角形的装饰暗纹。

固态硬盘来自阿斯加特 Asgard PCIe 精灵 ELF 2TB。

包装为豪华礼盒，除了 SSD 本体外，包含说明书 1 本，还贴心的附赠了一把迷你螺丝刀和固态硬盘螺丝方便安装使用。阿斯加特 Asgard PCIe AN4+ 2TB 为官方五年质保，1200 TBW 耐久度，MTBF 达 150 万小时。

精致的螺丝刀，十字刀头，全金属手柄设计。

取出固态本体。硬盘采用白色 PCB 设计，M.2 2280 规格，支持最新 NVMe 1.4 标准，NVMe PCIe Gen4 SSD，上方贴有彩色铭牌贴纸，中央为精灵王子头像，左上角标注了此款 SSD 隶属于阿斯加特精灵系列。硬盘为 2TB 版本，采用基于长江存储晶栈 Xtacking3.0 架构新一代 TLC 闪存颗粒，拥有 2400MT/s 的单颗芯片接口速度，与上代相比提升 50%，使用四通道方案实现高达 7000MB/s，连续读写 7000/6500 MB/s，NVMe 1.4 技术标准，具备 HMB 及 SLC Cache 技术，可提供稳定可靠的高速使用环境，完全满足电竞游戏及生产力需求。

PCB 单面颗粒设计，中央贴有详细参数信息贴纸，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。背面还有阿斯加特的防伪二维码贴标。

安装到主板第一条 M.2 SSD 插槽。

电源来自追风者 Phanteks Revolt SFX 750 金牌全模组，海韵代工，其实就是海韵 Focus SPX-750 换标版本，同样的 10 年质保，品质有保障，包装盒通体黑色，右上角是金牌 80Plus 认证铭牌。

附件包括说明书、快速使用指南、电源线、魔术贴、扎带、SFX to ATX 转换架以及螺丝若干。

模组线材全部采用扁平线设计，更利于小机箱空间小理线。

电源标准 SFX 规格，尺寸为 125 × 63.5 × 100mm，散热风扇采用的是 FDB 液态轴承的 92mm 静音风扇，搭配海韵第四代智能温控技术，数字 IC 监控温度与负载，风扇停转切换更准确，支持 35-40% 负载以下风扇停转，实现零噪音的静音表现，另可延长风扇的使用寿命。

这款电源采用主动式PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构，铭牌有具体性能参数，例如转换效率＞92%，+5V 和 +3.3V 输出电流 20A，合计输出 130W，+12V 输出电流 62A，合计 744W 等。

侧面左上角贴有追风者英文标贴，下方印有 REVOLT SFX。

另一侧相同设计。

全模组接口除主板24Pin外，配备 4 个 CPU / PCI-E 模组共用接口，3 个 SATA 及 大D接口，满足高功耗需求。

电源尾部通体通风，左侧是电源开关及电源接口，开关具备SDP 智能双重保护技术，智能检测过流、过载、短路等危害平台硬件的情况，自动关闭电源保护平台。

散热器选择了 Abee Apex Plus i240 一体水冷。

附件包括：1 本手册、1 根风扇延长线、1 管硅脂、1 块擦拭布以及 LGA1700 扣具（仅支持 intel LGA1700）。

Abee 也提供其他主流平台的扣具增补包，用以支持 intel 其他平台以及 AM4、AM5 平台。

标配 2 把 120mm 的 PWM 高性能无光风扇，全黑色，风扇边角包胶减轻共振。

风扇轴采用了和冷头相同的同心圆纹理，轴心黄铜材质，最大转速 1800RPM，最大风压 3.2mmH2O，最大风量 69.5CFM，采用双滚珠轴承。

支持风扇串联设计，最大化减少线材。

取出散热器本体，本体通体黑色设计。

冷排的外框采用了铝拉丝的工艺。位于冷排侧面尾部的 abee Logo 标识。

冷排尺寸为：274x121x27mm，铝合金材质，鳍片间距 2.5mm。

鳍片采用了开窗式方形设计，从密度和面积上来说要比传统波浪型增加 300%，增加吸热面积。

水管尼龙编织材质，冷排进出水管连接处为金属材质并做了高光倒角。

水冷头为圆形设计，整体为铝合金材质，顶盖上具有和风扇相同的同心圆纹理，不同的角度会有好看的光影折射效果，边缘还做了高光倒角，质感十足。

顶盖支持 12 级微调旋转，侧面采用了斜纹处理。内含高性能氧化锆陶瓷水泵，水泵转速：3200±10，噪音：25db（A）。

水冷头进出水口也同样为金属材质，高光倒角处理。

纯铜散热底座。冷头采用全覆盖微水道设计，172 片 0.2mm 超薄鳍片，吸热面积增加 1.75 倍。

风扇选择了利民 Thermalright TL-B8。

包装内包括：风扇 1 把，说明书保修卡 1 张，风扇一分二连接线 1 根，风扇自攻螺丝 4 颗，风扇手拧螺栓 4 套，带减震垫。

外观通体浅灰色外框，深灰色高风量涡轮扇叶，尺寸为：80x80x25mm，四角都有缓震橡胶，同时采用动平衡点胶 2.0 工艺，实现 XYZ 三次元动平衡校正。框架是三角对称式设计，增加 23% 有效出风面积，提升 20% 结构受压强度。

采用 PBT 伺服器用料，S-FDB V2.0 磁力流体动态轴承，6 年质保。核心规格，均为 4PIN PWM 可调速接口，转速 2200RPM，风量 34CFM，风压 2.7mm / H2O，噪音 24dBA。

机箱选择了 abee AS Enclosure M19 银色。这款机箱是一款 MATX 迷你机箱，银色、蓝色双色可选，本次展示的是银色款，尺寸为：348x162x340mm，机身非常紧凑，约 19L。整机全铝合金材质，CNC & 激光切割精加工制造，外部面板厚度为 2.5mm，上下盖板 5mm，主机架厚度为 1.5mm，前面板三重工艺，几何多边形独特立体视感。这款机箱 6 块面板均可免工具拆装，方便装机维护，同时上下面板支持上下互换设计，任意摆放。兼容性方面，支持 MATX 主板，塔式风冷最大 133mm，显卡最大 300mm（限高 138mm），支持 SFX 电源，顶部支持 240mm 水冷，底部和尾部共支持 5 颗 80mm 风扇安装，同时还支持 1x HDD、3x SSD 的存储拓展。首先是附件方面，包括：1 本说明书以及机箱各类螺丝（均为内六角螺丝），1 把高品质内六角螺丝刀、1 个螺丝刀加磁器。

此外还附送了 1 副防滑手套用于装机，1 张擦拭布用来清洁铝合金表面。

机箱外观展示。

前面板三重工艺，拉丝、阳极喷砂以及激光蚀刻的条纹构成几何多边形，独特立体视感。

前面板卡扣式易拆装设计，移除前面板，可以看到上方为 SFX 电源支架。

下方为 1 个 SSD 安装位。

电源支架为上下可调节，可以根据搭配的电源长度、顶部风扇/冷排规模以及显卡长度来进行调节搭配。

机箱前置 I/O 在机箱前面板左下方。从上到下分别为：1x 开关机键、1xUSB 3.0 TypeA、1x3.5mm 复合音频接口、1x 全速 USB 3.2 Type-C。开关机键位和机箱侧板同样的阳极喷砂金属材质。

机箱顶部采用了和前面板及侧板不同的阳极黑色铝板，5mm 厚度，撞色设计，上方做了大量条纹开孔设计，最大限度通风散热。

顶板同样为卡扣式易拆设计，移除顶板，可以看到内部还有一个风扇/冷排架。支持 2x 120mm 风扇、1x 240mm 冷排安装。

冷排架采用滑轨式锁定安装方式，同样免工具安装。

移除机箱侧板，机箱主板侧展示。

MATX 主板安装位。塔式风冷最大 133mm，显卡最大 300mm（限高 138mm）。

SFX 电源支架，上下可调式设计。

机箱底部和顶部同样的条状通风开孔。可以安装 3x 80mm 风扇。如果不装风扇，则支持 1x HDD 安装，前后位置可调，预装了减震胶圈；或者可以安装 2x SSD。

移除机箱背板，机箱背面展示。主板安装位背部巨大开孔，方便安装散热器支架。这款机箱宽度过窄，背部是无法走背线的。

来看机箱顶部。和顶板同样的阳极黑色面板，卡扣式可拆，四角 4 个方形橡胶底座。

拆除底板，可以看到底部风扇/硬盘架，其实底板可拆除设计更多的是为了方便风扇的安装。

机箱尾部。上方左侧为电源接口，右侧是 Abee 金属铭牌，下方是左侧主板 I/O 接口，右侧是 2 个 80mm 风扇位，下方则是 4 槽位 PCIe 挡板，均做了斜纹开孔。

三、测试环节。

CPU-Z 信息及单核多核跑分。

GPU-Z 信息。

AIDA64Cache&Memory 测试。

TXBench 硬盘读写测试。

CINEBENCH R23 测试。

SpeedWay 测试。

Port Royal 测试。

Time Spy Extreme 基准测试。

Fire Strike Ultra 测试。

CPU PROFILE 测试。

光线追踪测试 27.14 FPS。

NVIDIA DLSS 功能测试，DLSS 关闭 12.46 FPS，DLSS 开启 64.27 FPS。

室温 28°C，单烤 Aida64 FPU 10 分钟，13490F 表面温度 60°C 左右。

室温 28℃，双烤 Aida64 FPU&Furmark 4K 8SMAA 10 分钟，13490F 表面温度 63°C 左右，4060 62°C 左右。

至此装机全部结束，以上仅代表个人观点，如有疑问欢迎留言交流，谢谢耐心观看！
