M-ATX AM5终极答案——微星 MAG B850M MORTAR MAX WIFI 开箱简测

今天带来：M-ATX 的 AM5 终极答案——微星 MAG B850M MORTAR MAX WIFI 迫击炮开箱简测。这是微星 MSI 专为 AMD 锐龙 9000 桌面处理器设计的最新款 B850M 迫击炮主板，该主板采用该系列经典 MAG 暗黑军事风格，表面覆盖大面积散热装甲，无光、硬朗的黑色设计风格适配多种装机风格需求。相对普通版 B850M MORTAR WIFI  拥有多项升级亮点。供电从 12+2+1（60A）提升到 14+2+1（80A SPS），带锐龙 9 9000 系更稳、余量更大；加入 OC Engine 外置时钟发生器，CPU 外频/内存超频可玩性明显更强；BIOS 从 32MB 升到 64MB，未来兼容新 CPU 更从容；M.2 从 3 个增加到 4 个（2×PCIe 5.0 x4 + 2×PCIe 4.0 x4），并把原来底部 PCIe 4.0 x4 扩展槽换成了 M.2，前置 USB-C 从 10Gbps 升到 20Gbps，后置 USB-C 数量增加到 3 个，CPU 插座位置上移、VRM 布局优化，大双塔风冷和显卡冲突更小。此外，搭载真正的 Wi-Fi 7 解决方案、5G LAN、USB 20Gbps、PCIe 5.0 解决方案，以及独家 EZ DIY 功能，确保即使是第一次装机的用户也可以轻松安装显卡，是 M-ATX 装机的好搭档，为 AMD Ryzen 9000 系列处理器的战场做好准备。好了，介绍这么多，下面进入开箱环节。

一、开箱环节。

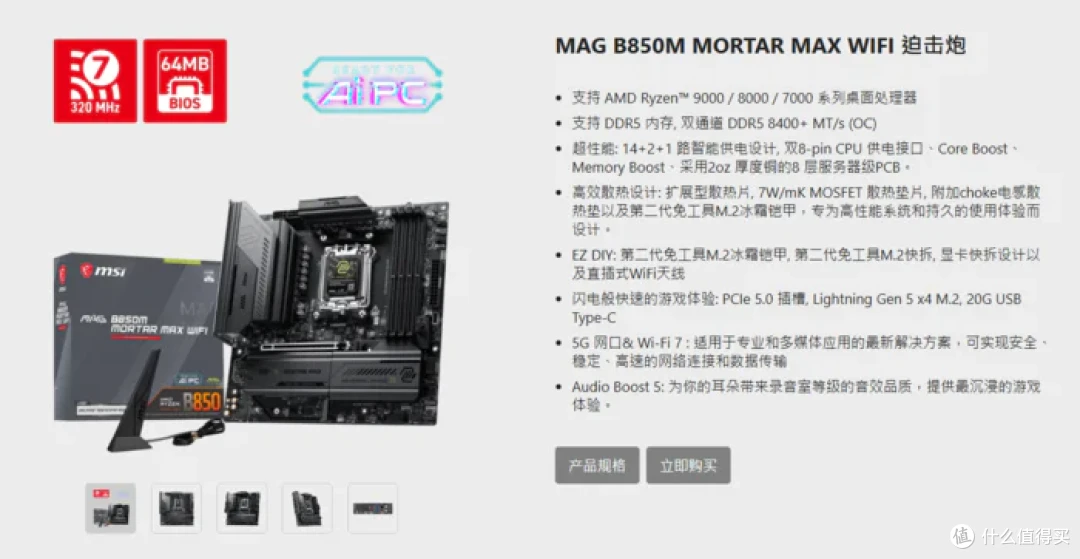

首先是微星 MAG B850M MORTAR MAX WIFI 迫击炮主板官方性能参数表，具体详情请访问微星官网查看。https://www.msi.cn/Motherboard/MAG-B850M-MORTAR-MAX-WIFI

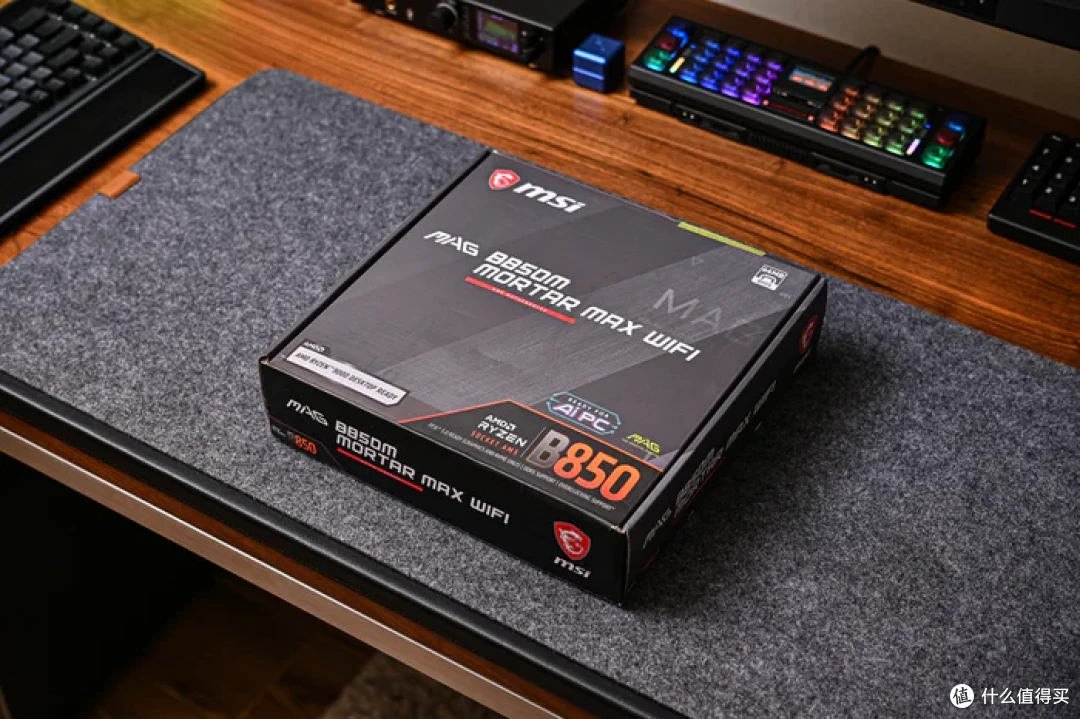

微星 MAG B850M MORTAR MAX WIFI 迫击炮主板包装沿用了该主题一惯的暗黑军事风格，黑灰斜纹配色风格，左上角为微星龙盾 Logo，中央则是主板名称，灰色斜纹上印有“MAX”字样，左下角为“AMD Ryzen 9000 Ready”字样，右侧靠下的位置印有 MSI AI PC 认证、MAG 标识，最下方则是灰橙配色的 AMD B850 芯片组标识。

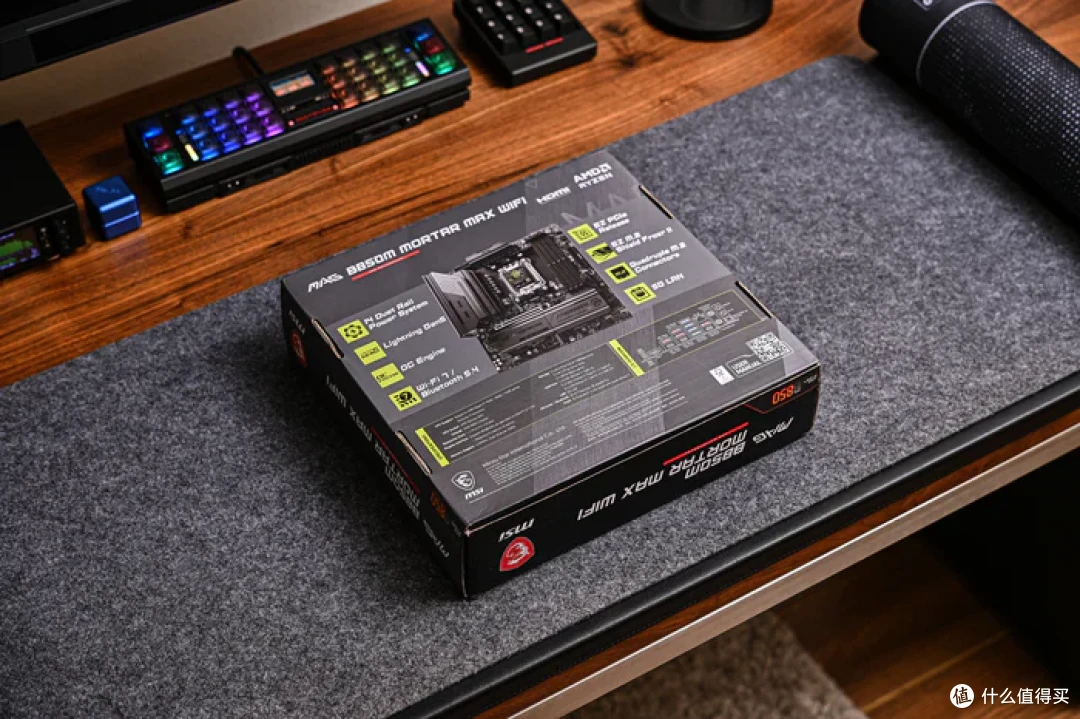

包装背面同样为黑灰+黄绿色点缀涂装，图文并茂的介绍了主板主要规格和特色功能。

附件方面非常丰富。首先是纸质附件，包括快速使用指南、欧盟认证书，一张线材标注贴、彩贴纸以及售后质保卡。

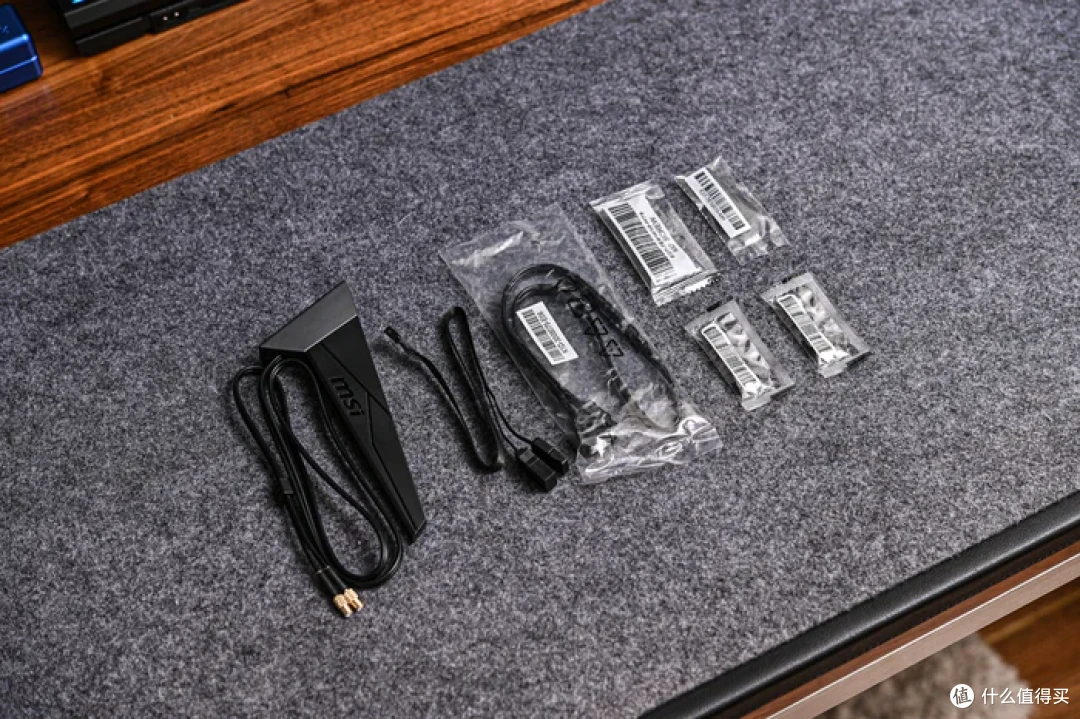

其他附件方面，包括：1x WiFi 7 鲨鱼鳍天线，1 x SATA 3.0 数据线、1 x EZ Conn JAF2 一分二延长线、1 x M.2 固定螺丝、2 x M.2 备用固定螺栓、1 x M.2 螺栓拆卸钥匙。配套的 M.2 螺柱则都升级为了新一代的 EZ M.2 快拆版本，螺柱顶部圆头具有弹性，只需按下即可卡住 M.2 SSD 的尾部，相当方便。

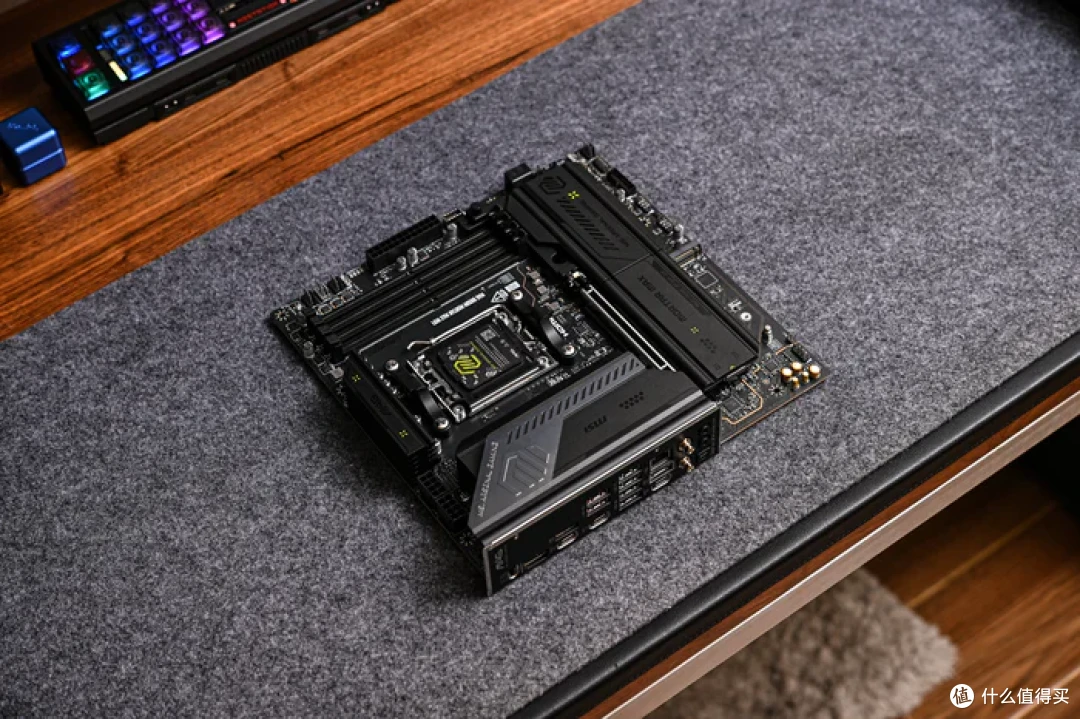

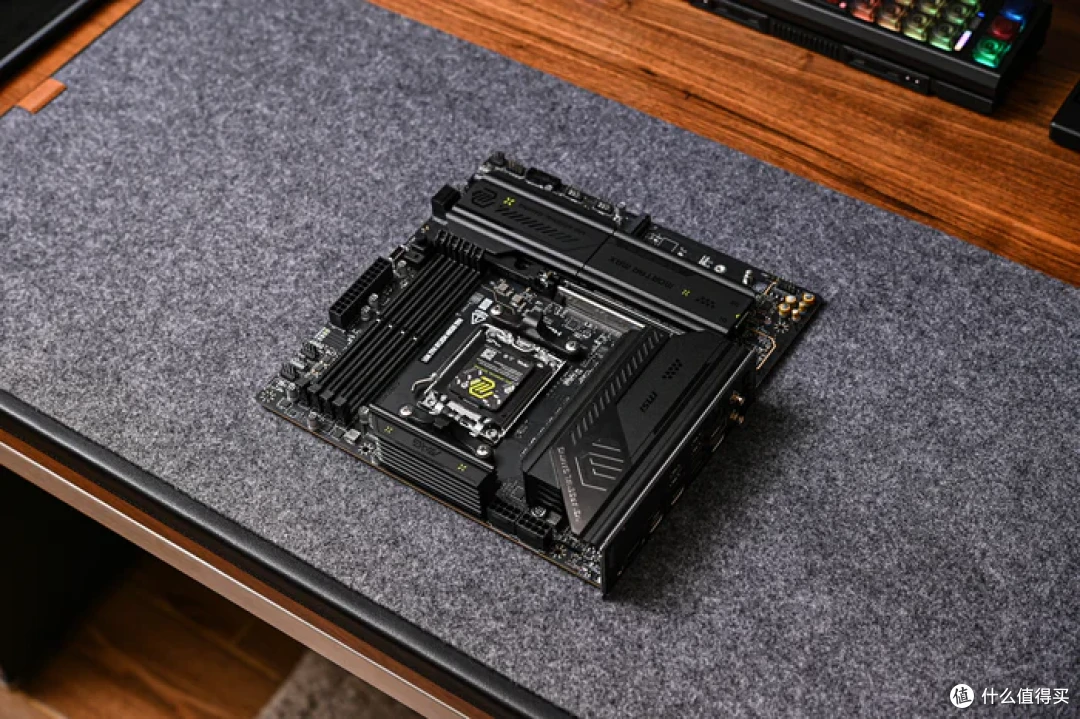

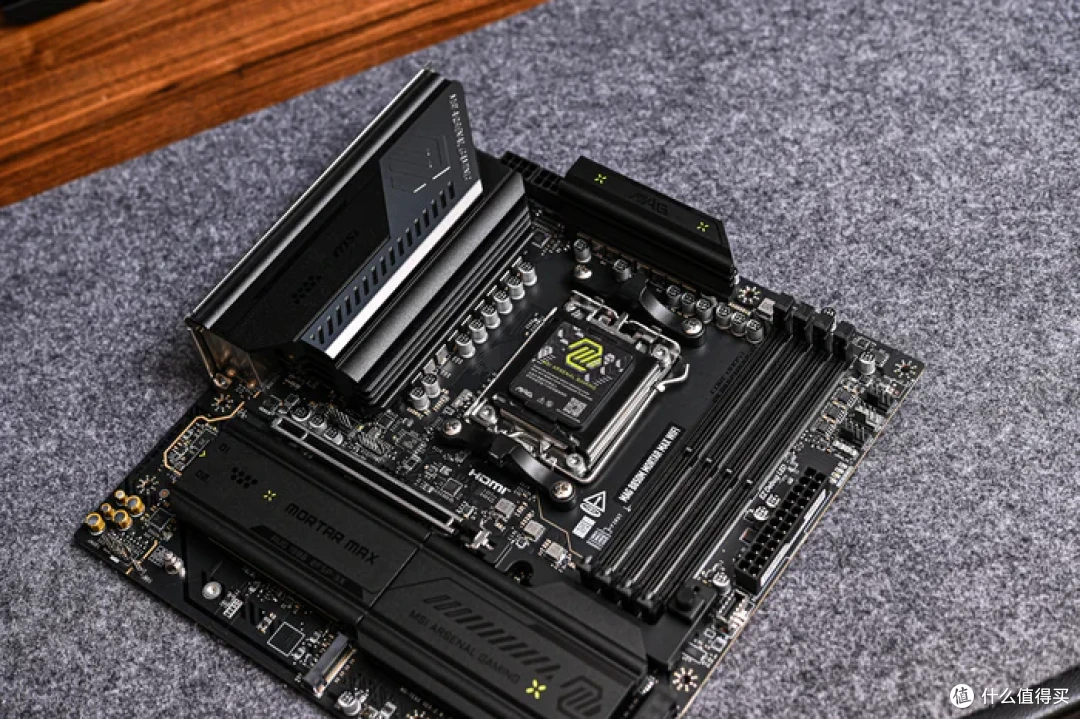

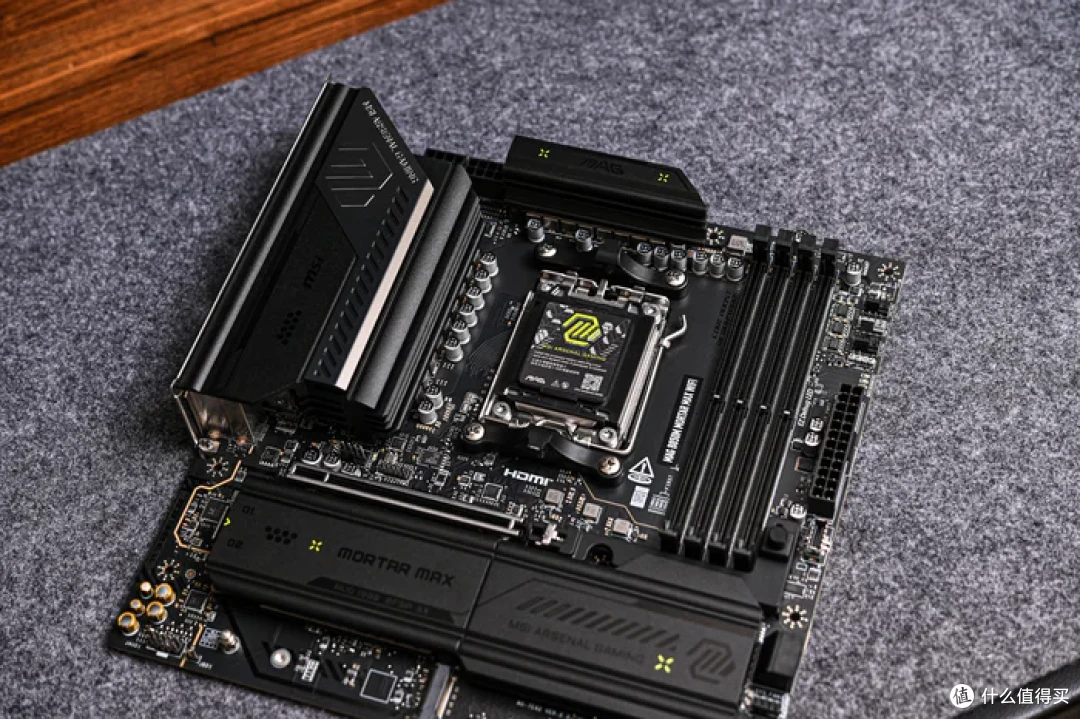

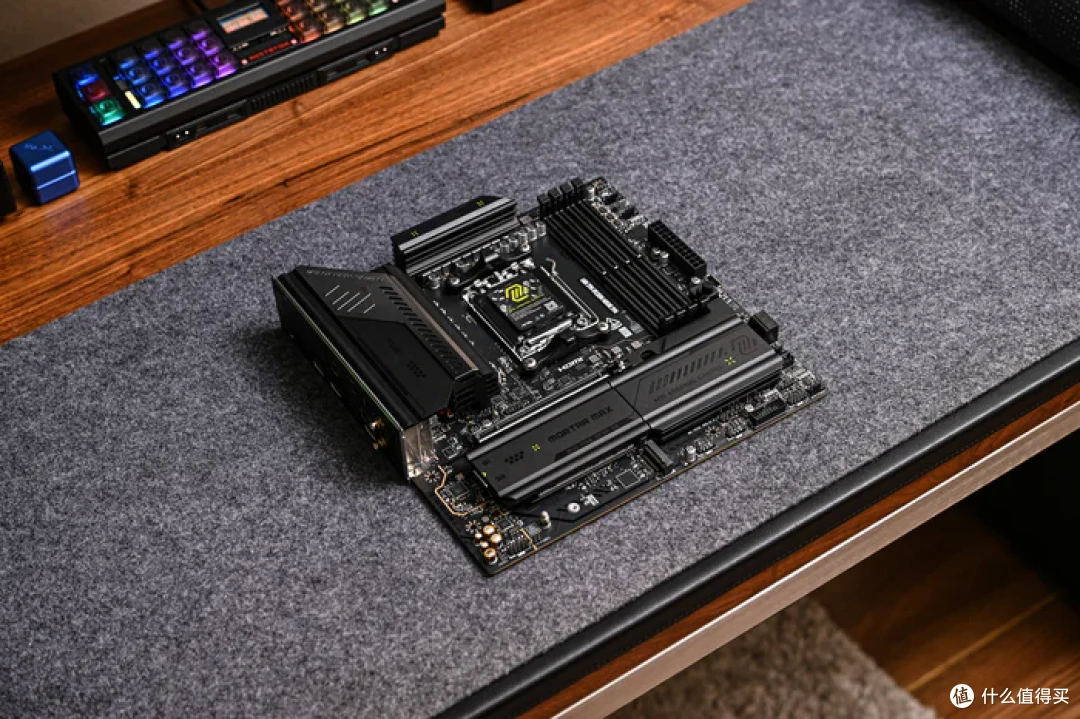

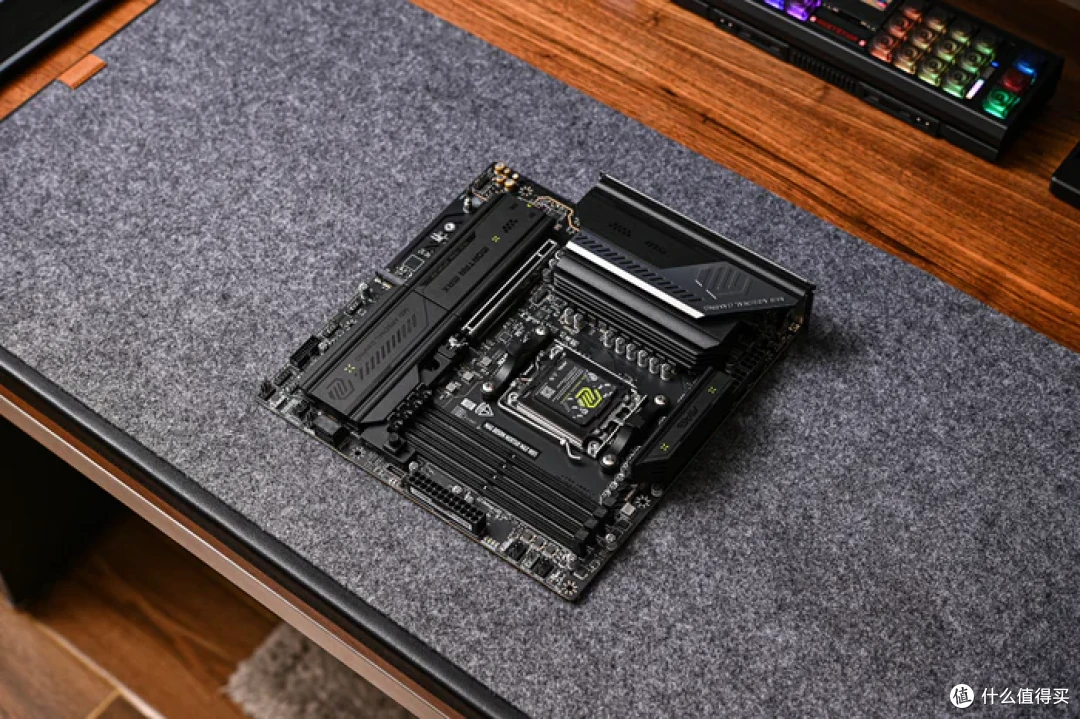

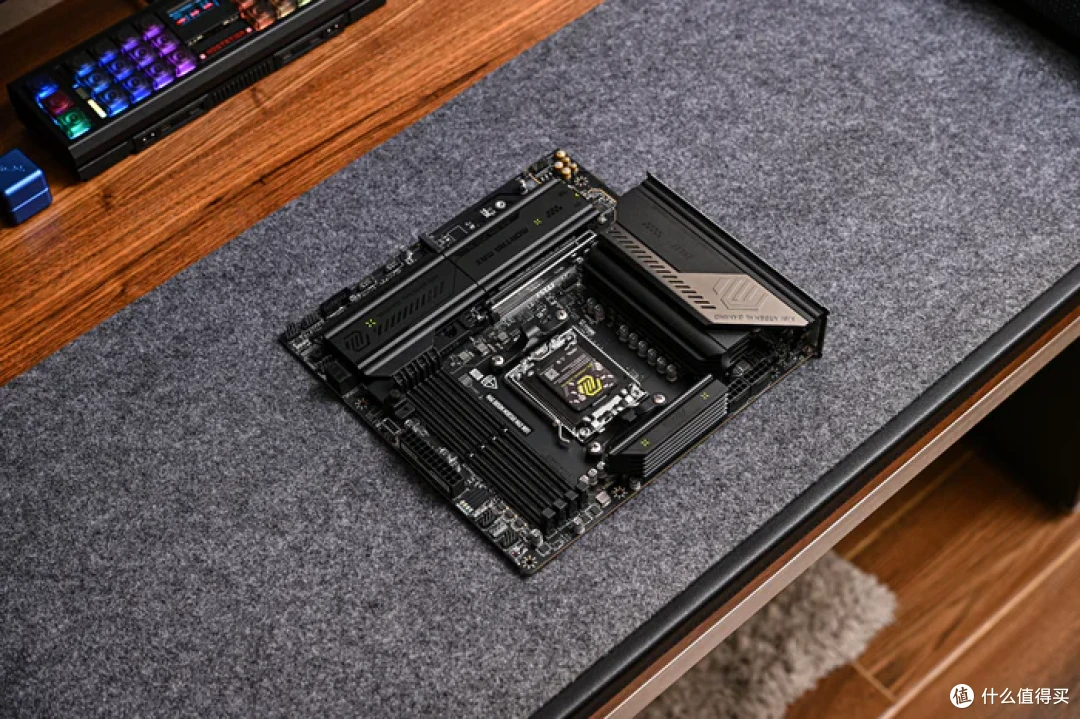

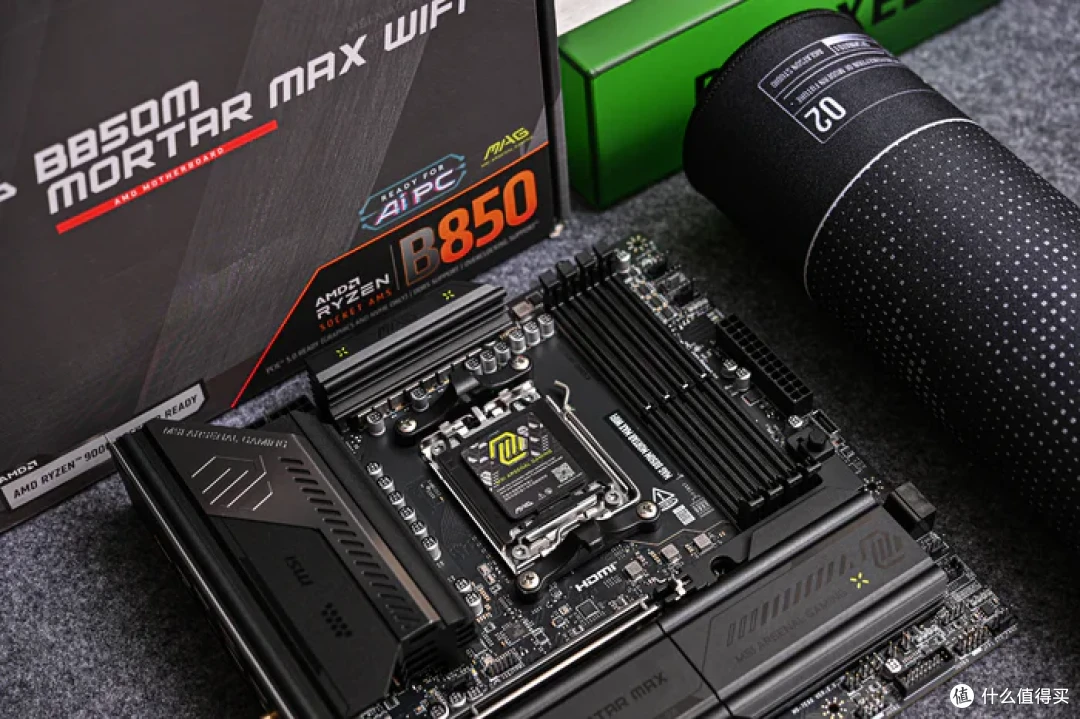

取出主板本体。微星 MAG B850M MORTAR MAX WIFI 主板采用标准 M-ATX 版型，正面延续了微星迫击炮标志性的暗黑军火风格，通体深黑 PCB 搭配大面积的暗灰磨砂金属散热装甲，大块的金属散热片实现了全板覆盖效果，包括芯片组在内的大面积散热片可以确保芯片组和 M.2 硬盘有着良好的散热效能。以下为主板正面各角度展示。

左侧 VRM 散热片与顶部一体成型并带有斜向格栅，侧边叠压一块印有“MSI ARSENAL GAMING”字样的枪灰色饰板，形成鲜明的层次对比。

下半区两块厚实装甲分别覆盖 M.2 与芯片组区域，表面印有“MORTAR MAX”标识并点缀浅绿色“X”元素。

配合金属加固的 PCIe 5.0 显卡槽和免工具 M.2 冰霜铠甲，整体没有 RGB 灯效，辨识度完全依靠配色、字体与哑光质感营造出的硬朗军工气质。

主板采用 8 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。

来看主板上半部分，微星 MAG B850M MORTAR MAX WIFI 主板上半区域被大面积供电散热装甲完整覆盖，表面采用阳极黑、不锈钢拉丝等多种处理工艺，搭配黑色、荧光黄 UV 纹理呈现硬朗线条和金属质感，整体看上去就是“供电堆料感很强、没有花哨灯效、纯军工硬派”的第一印象。

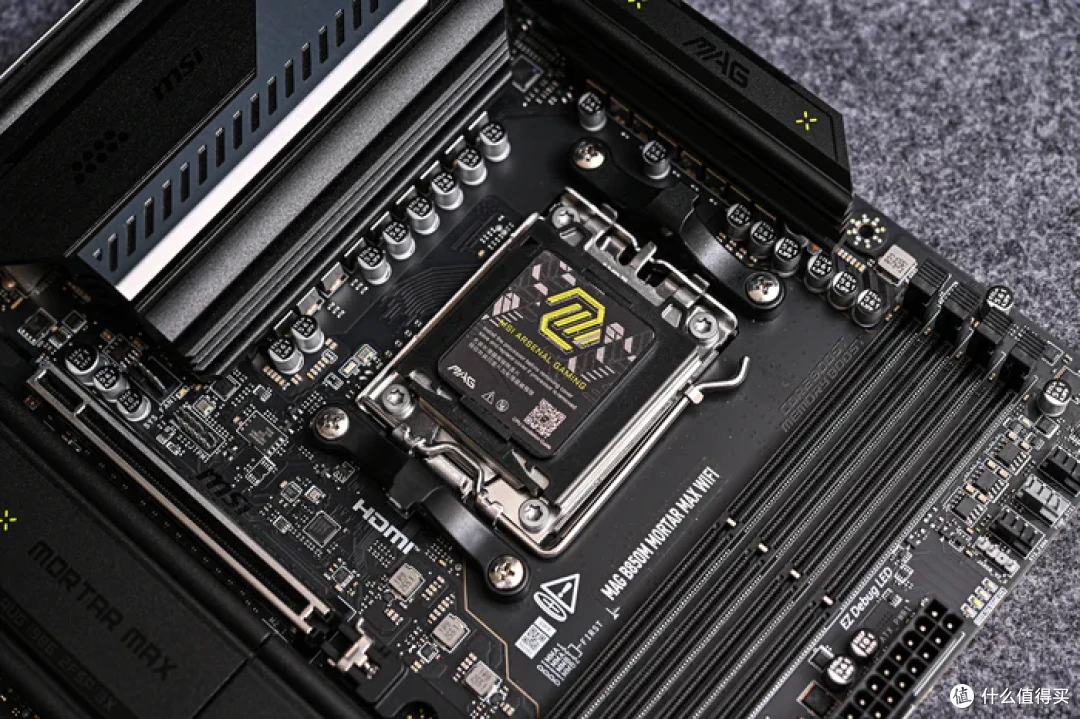

中央为 AMD Socket AM5 插座，支持 AMD Ryzen 9000 & 8000 & 7000 系列台式机处理器。CPU 顶盖也为黑色搭配荧光绿配色，印有 MSI MAG Logo。

相比微星 MAG B850M MORTAR WIFI，CPU 插座位置上移、VRM 布局优化，大双塔风冷和显卡冲突更小，兼容性更好。主板还搭载微星最新的 AI MSI Click BIOS X 设计多款一键超频功能，可快速智能评估处理器超频潜力与系统散热条件，提供超频设置建议，增强的计算能力，加速 AI 处理性能，充分挖掘性能上限。同时，通过多重过热和过流保护、电源相位的接地措施保护您的主板，电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。相比微星 MAG B850M MORTAR WIFI 额外加入 OC Engine 外置时钟发生器，CPU 外频/内存超频可玩性明显更强。BIOS 从 32MB 升到 64MB，未来兼容新 CPU 更从容。

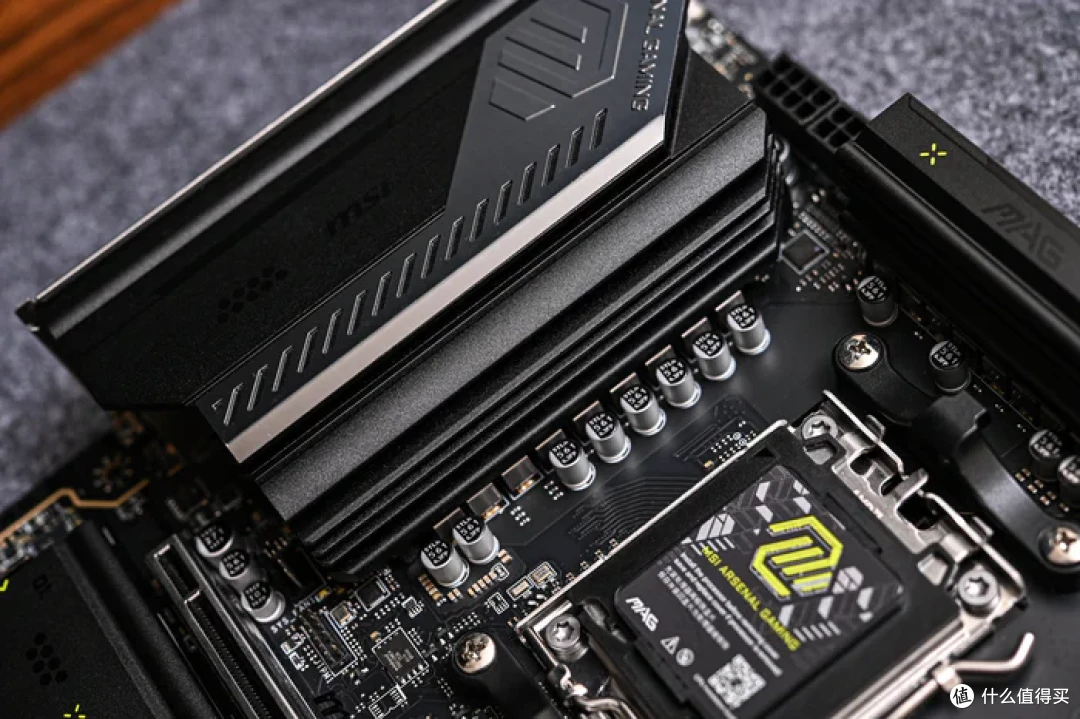

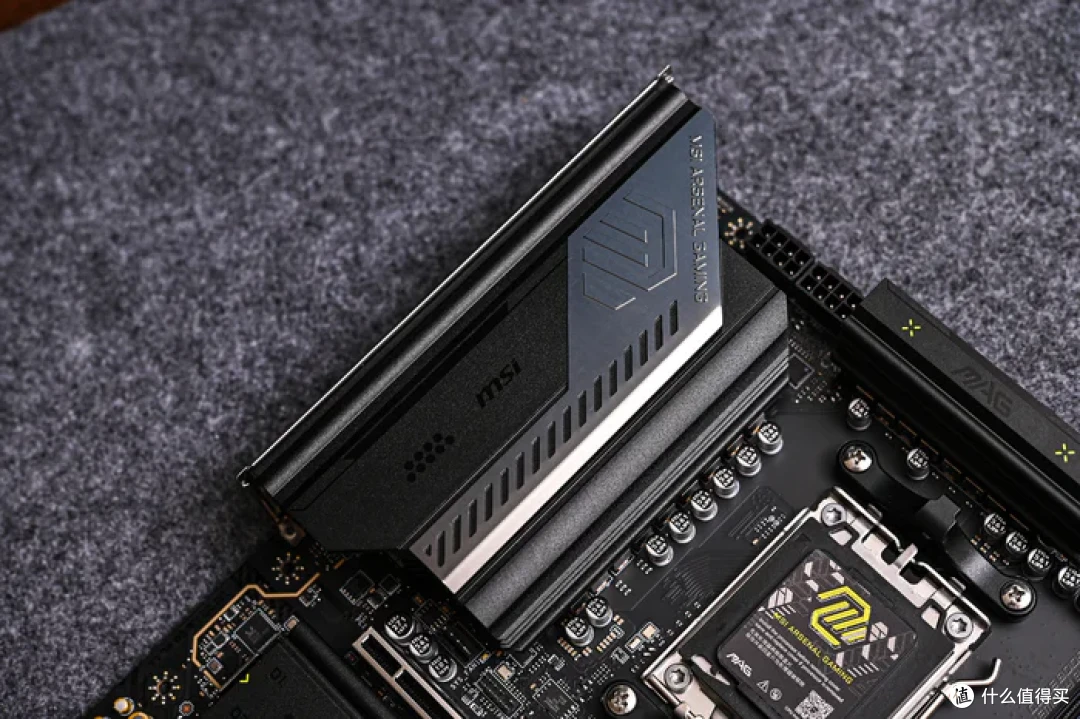

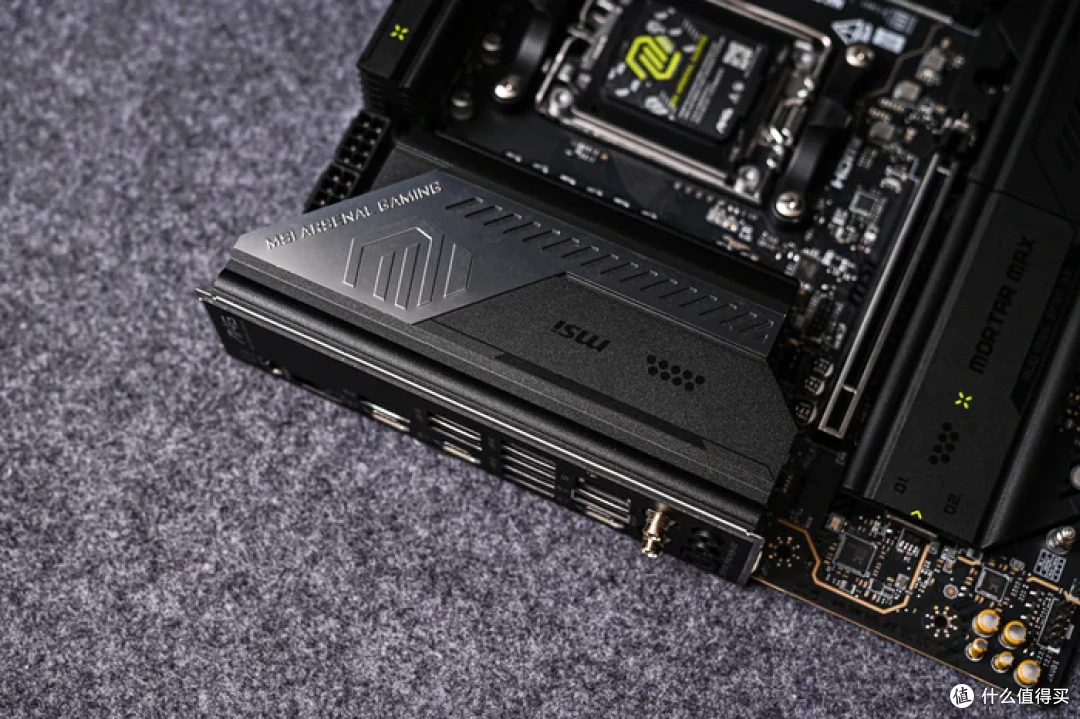

供电区域黑色 PCB 上覆盖大面积一体式暗黑风格 I/O & VRM 散热装甲，深黑 PCB 配大面积暗灰金属散热装甲，相比普通版绿色点缀更少。左侧一体式 VRM 供电散热装甲采用磨砂工艺，侧边做斜向格栅鳍片，中央印黑色“MSI”Logo 标识。装甲上叠加一片枪灰色饰板，不锈钢拉丝质感，阳刻“MSI ARSENAL GAMING”字样。

斜纹 UV 拉花点缀，只有特定角度才能看到，非常低调。微星 MAG B850M MORTAR MAX WIFI 迫击炮主板供电全面升级，采用了 14+2+1 Duet Rail 数位供电，对比微星 MAG B850M MORTAR WIFI（12+2+1）带锐龙 9 9000 系更稳、余量更大，加上双电源连接埠与升级的 80A SPS 智能供电模组，充分释放处理器最佳效能。

侧面采用层叠设计，带来更大的散热面积和更好的散热效能。下方覆盖高品质 7W/mK MOSFET 散热垫和并附加 Choke 散热垫，确保所有核心以高性能稳定运行。

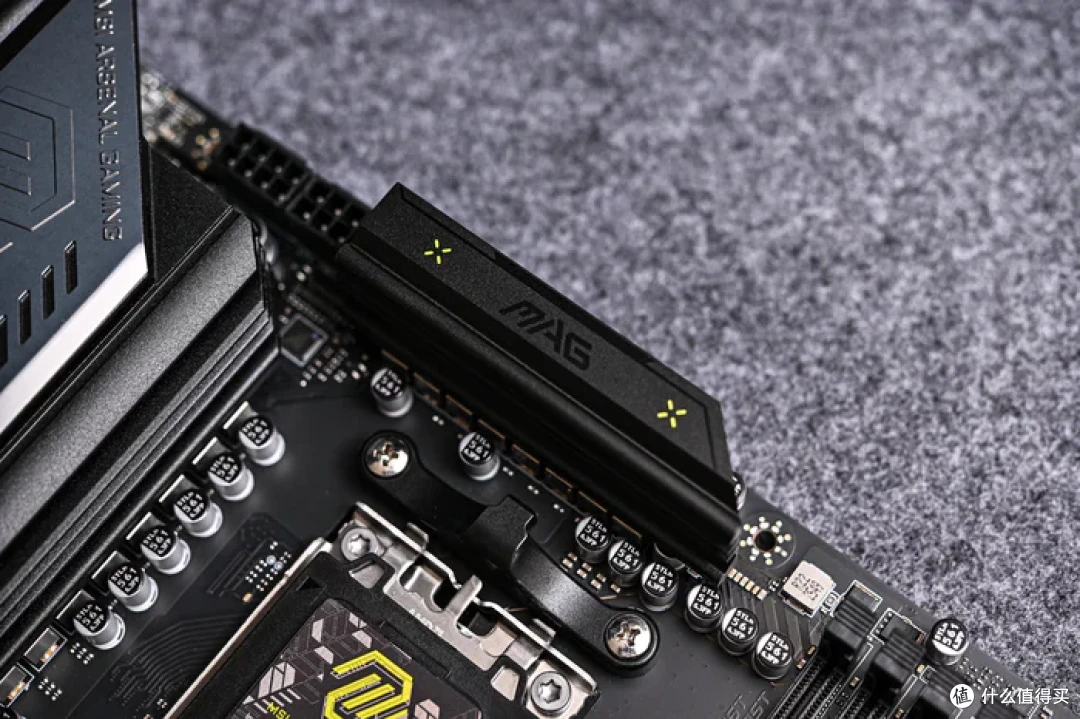

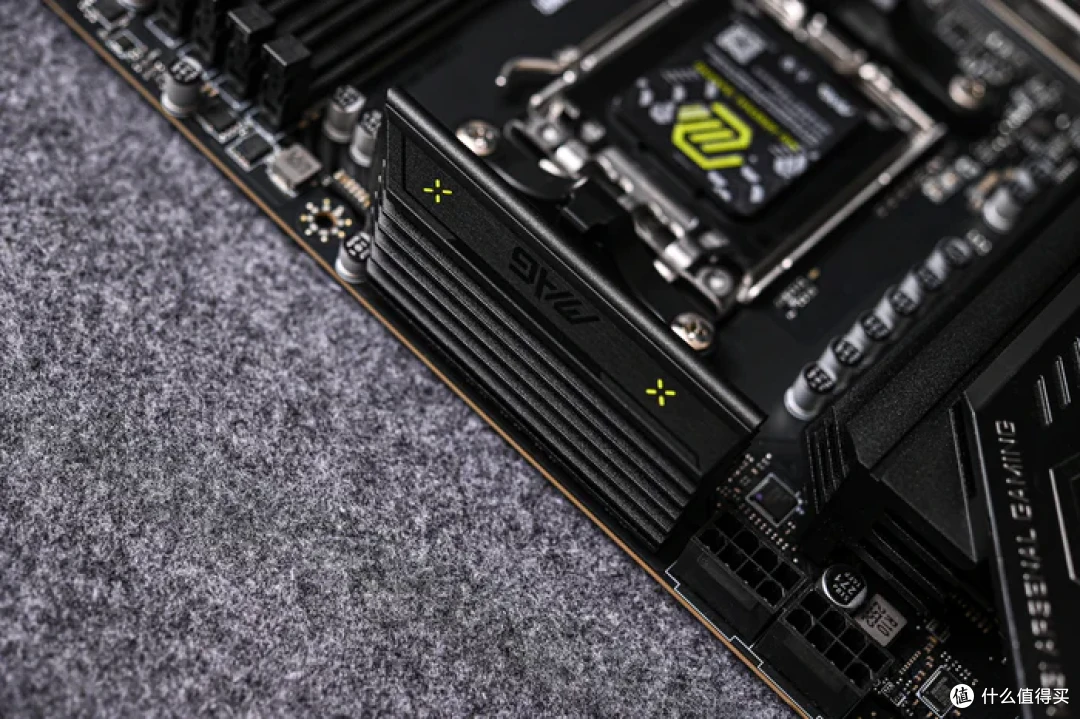

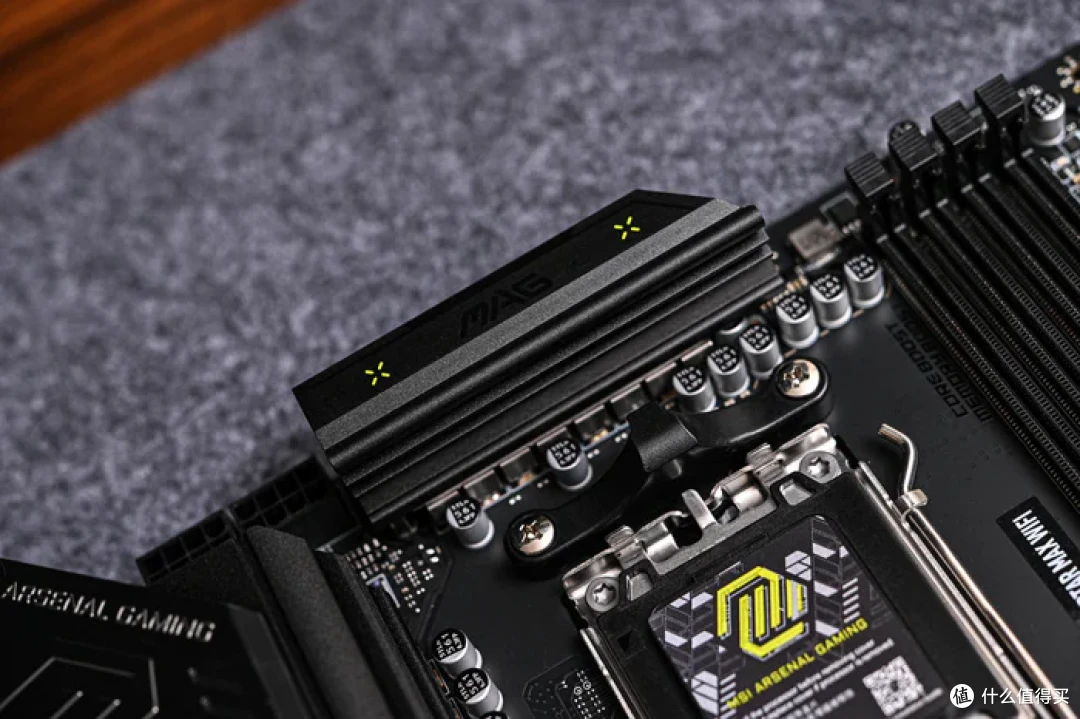

顶部一体式 VRM 供电散热装甲同样采用磨砂工艺，中央印黑色“MAG”Logo 标识，左右印有荧光绿 UV 花纹，提升主板外观活力。

散热片左右两侧采用多层堆叠扩展式设计，让散热面积更大，效能更好。

下方同样覆盖高品质 7W/mK MOSFET 散热垫和并附加 Choke 散热垫提升导热效能。

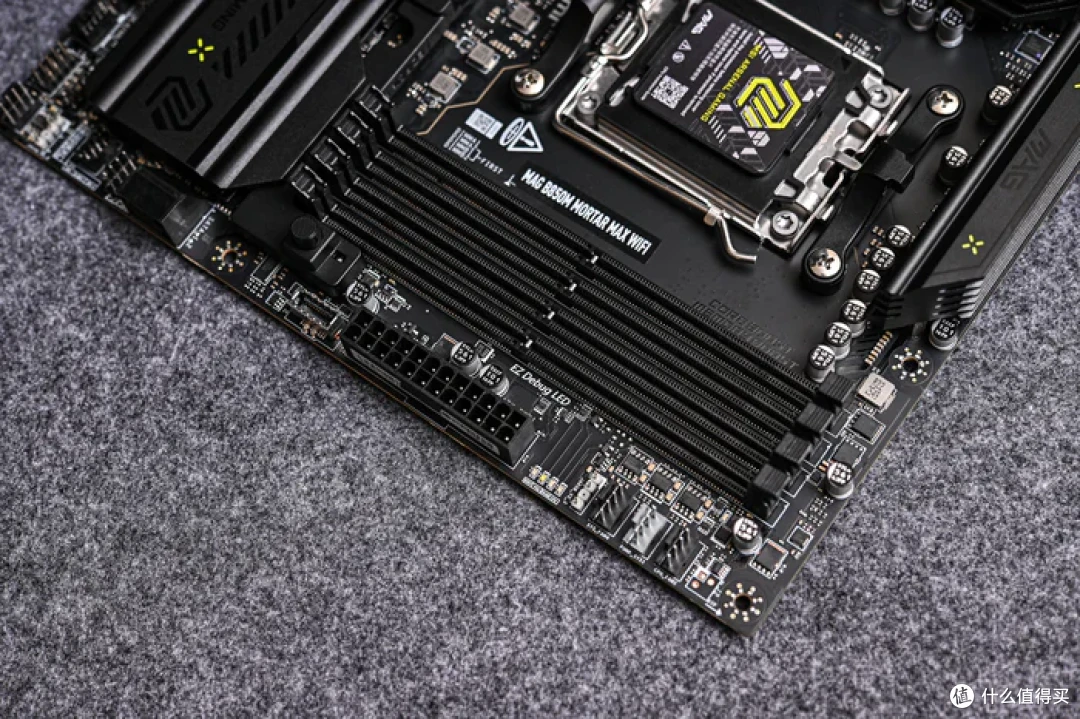

微星 MAG B850M MORTAR MAX WIFI 迫击炮主板配备了四根 DDR5 内存插槽，便捷的单边卡扣设计，采用先进的 SMT 焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供 DDR5 高时脉干净纯净的信号。容量最大可安装 256GB(4*64GB)，支持 XMP 3.0 超频档以及 AMD EXPO 超频档。最高可支持超频至 DDR5-8400MHz（OC+）。搭配微星特有的“Memory Try It！“、“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。

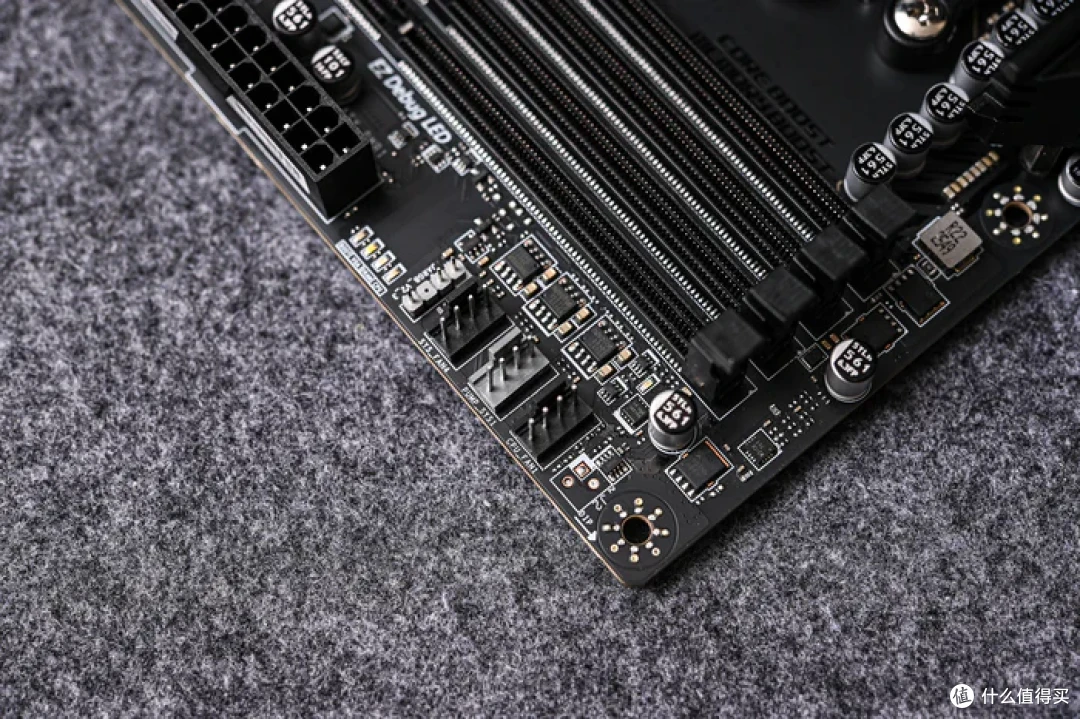

内存槽右侧是主板 24Pin 供电接口，供电接口上方还有主板 Debug 侦错灯，最上方还有 CPU Fan、Pump-Sys Fan、Sys Fan、5V3Pin ARGB 接口各一。其中，灰色的接口为多功能风扇连接埠，拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或 PWM/DC 风扇，其独特的灰色设计，更容易识别。所有接口均配置在最佳的位置（包含专用的水泵供电接头），并可以连接 MSI 散热器和机箱，进行整合同步。

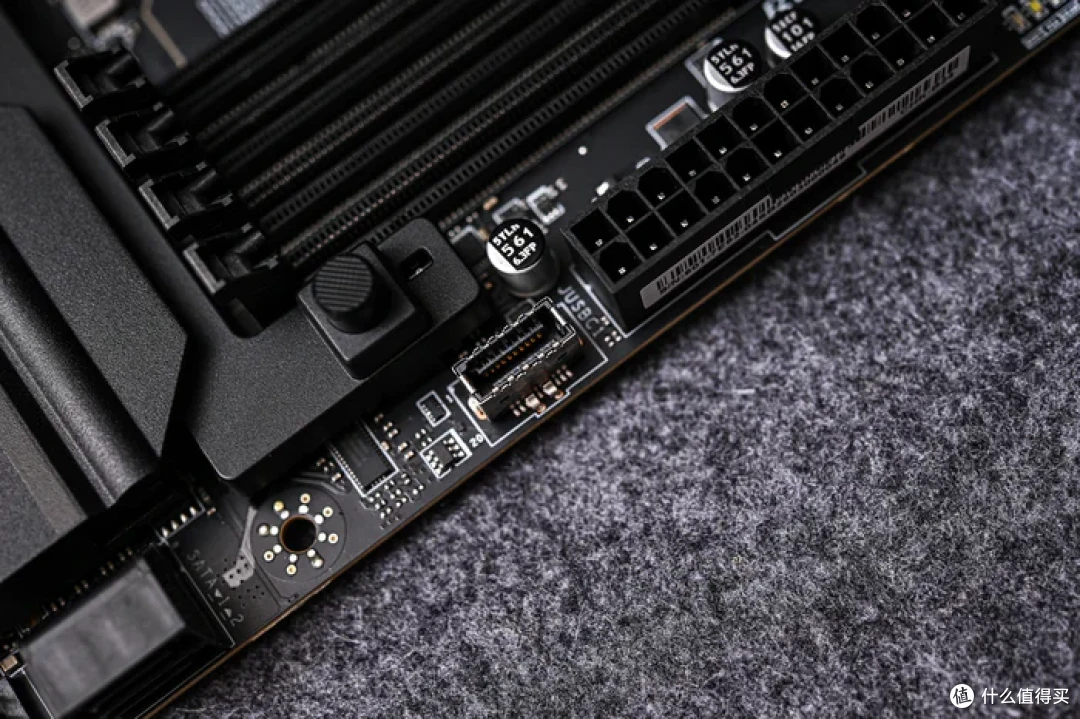

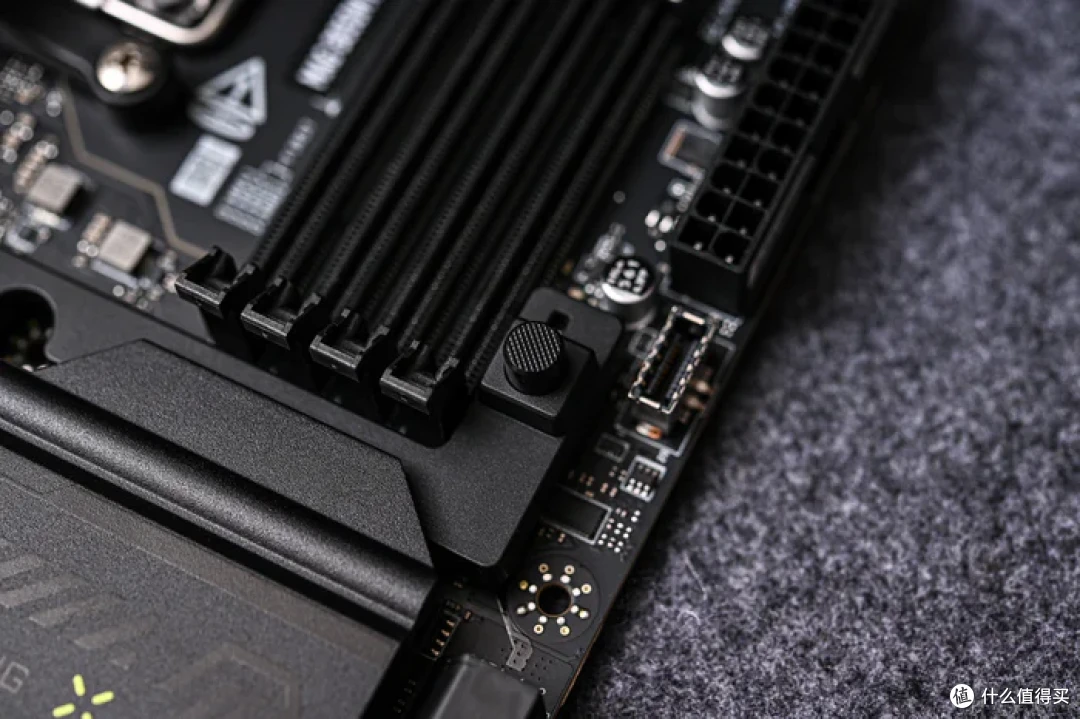

主板 24Pin 供电接口下方提供一个 USB 3.2 Gen 2 20Gbps Type-C 前置接口，是微星 MAG B850M MORTAR WIFI （10Gbps）的两倍。

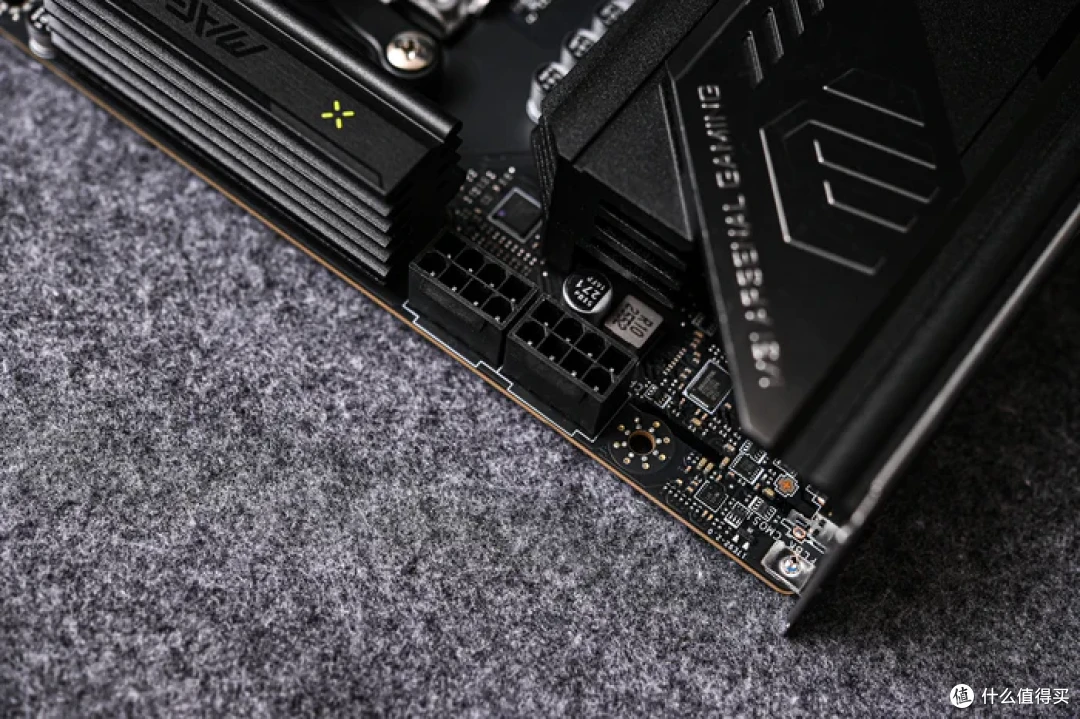

CPU 供电接口在主板左上方，为双 8Pin 接口，充足的电力为多核心处理器超频提供强大电流保障。MSI 主机板 4Pin、8Pin 和 24Pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将 12V 电力传输至处理器。

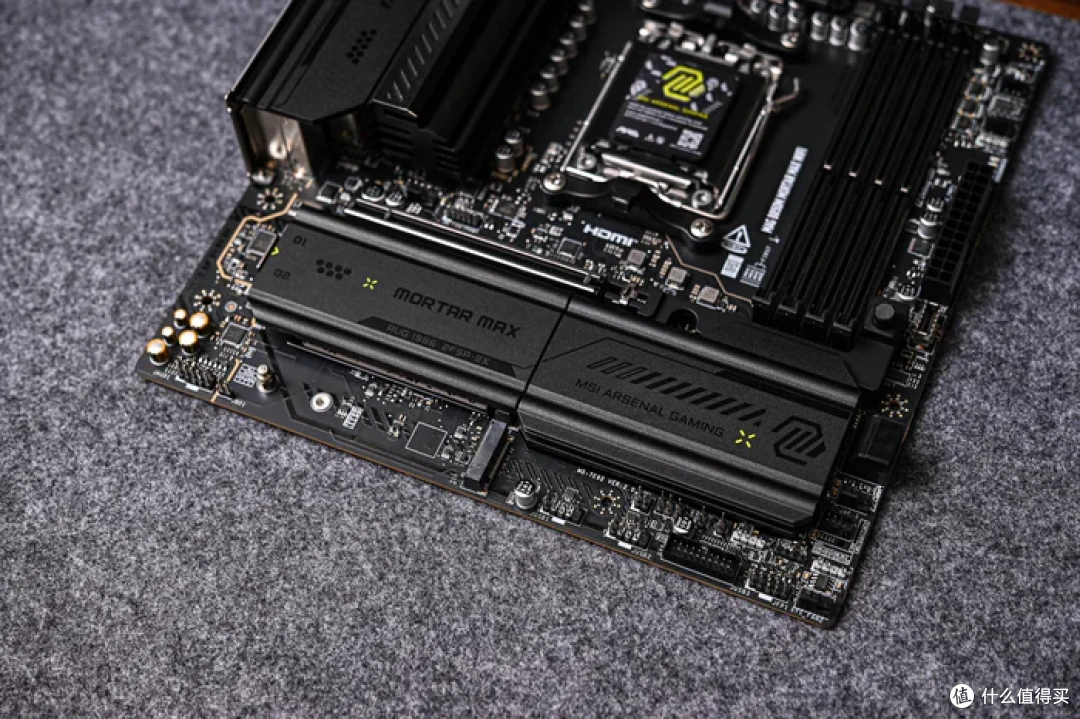

来看主板下半部分。PCH 芯片组和左侧 M.2 插槽上方都配备了厚实的黑色铝合金散热装甲，装甲表面采用多条 CNC 横向凹槽，增加散热面积，在提供了散热保障的同时，还保持了主板外观风格的统一。

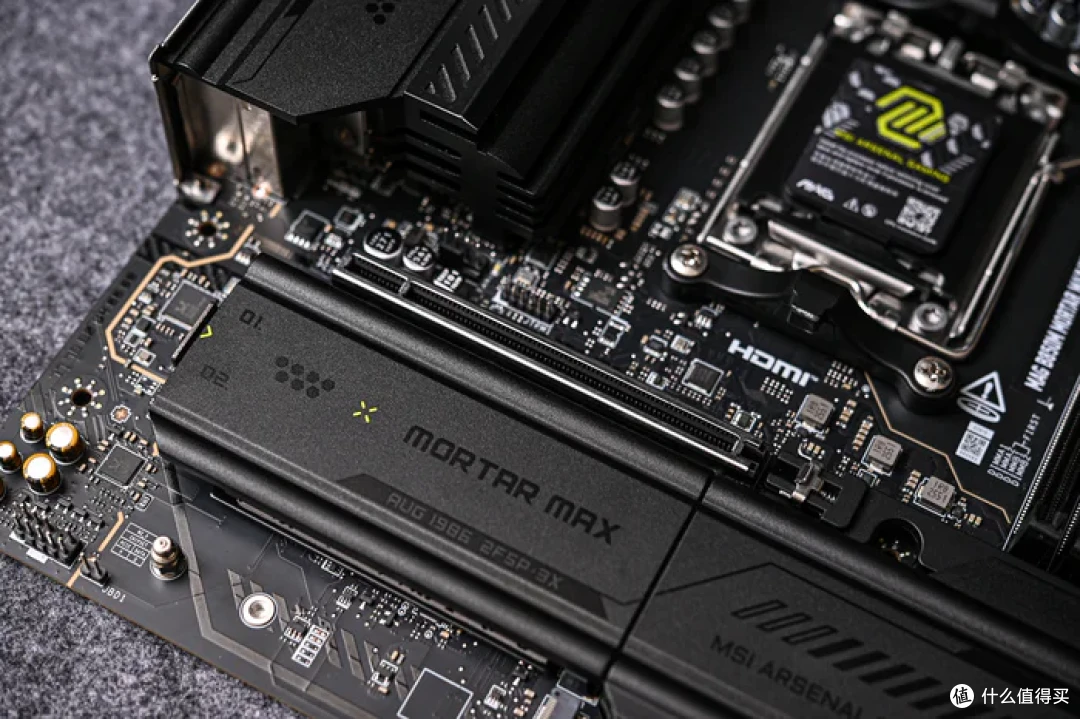

首先来看 PCIe 接口方面。主板只配备 1 x PCIe 5.0 x 16 高强度显卡插槽（x 16），由 CPU 提供。作为 LIGHTNING GEN 5 PCI-E 提供 x16 插槽介面，频宽可达到 128 GB/s，是上一代速度的两倍，PCI-E 插槽采用先进的 SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的 PCI-E 5.0 讯号。PCIe 插槽附带最新的第二代钢铁装甲，抗干扰能力强，电气化性能更好。主板保留了这代 B850M MORTAR WIFI 迫击炮 PCIe 插槽和 M.2 位置插槽的调整。将 PCIe 5.0×16 显卡插槽放在了第一位，而正面两个 M.2 插槽则放在了显卡插槽的下面，上调显卡插槽后，在某些紧凑型机箱中，插槽到机箱底部的空间会增大很多，有助于容纳比较厚的高端显卡。

PCIe 5.0 x 16 显卡插槽支持显卡快拆设计，轻轻一按右侧按钮，就会让显卡卡槽的卡扣保持开启，不需要一只手按住按钮的同时，用另一只去拆显卡，对于玩家来说更加方便。按钮旁边还有一个会随着锁扣状态变化而变换的图标，提示用户当前锁扣的状态。

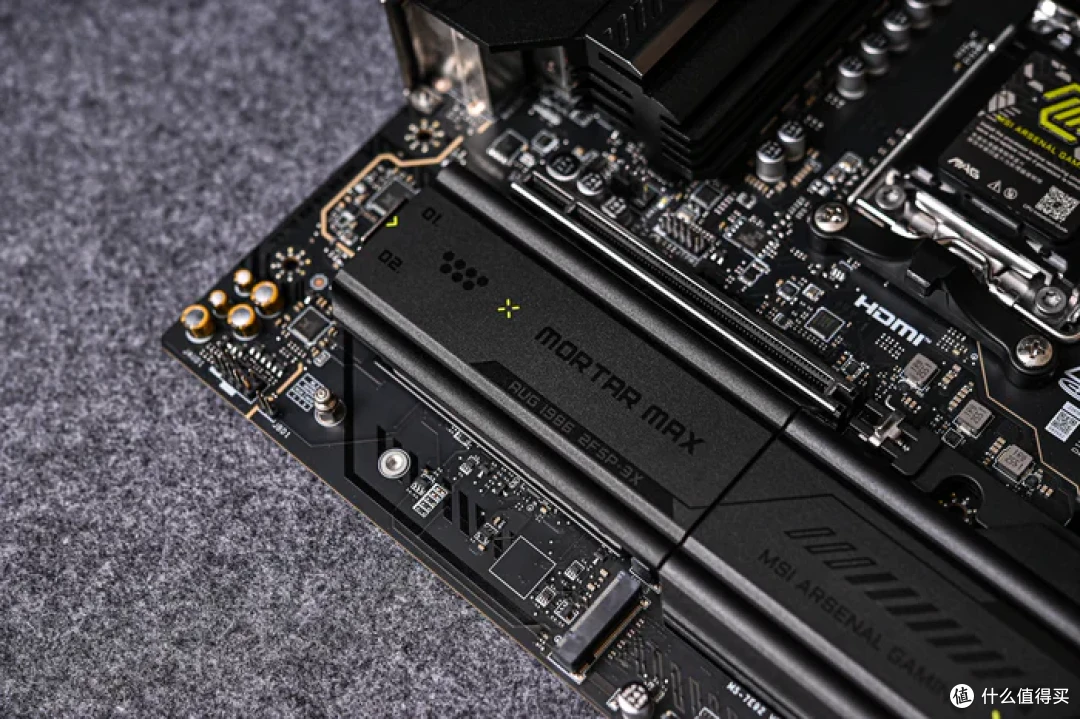

显卡插槽下方为正面 2 个 M.2 槽位采用第二代免工具 M.2 冰霜铠甲，中央荧光绿色花纹点缀，靠右黑色“MORTAR MAX”UV Logo。

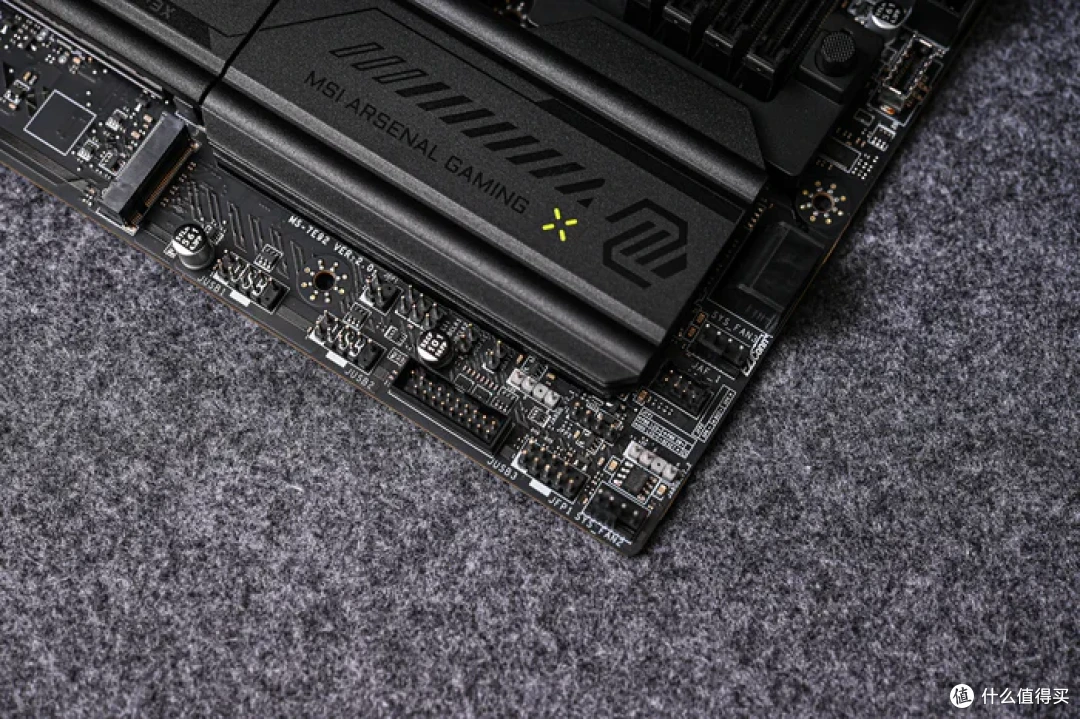

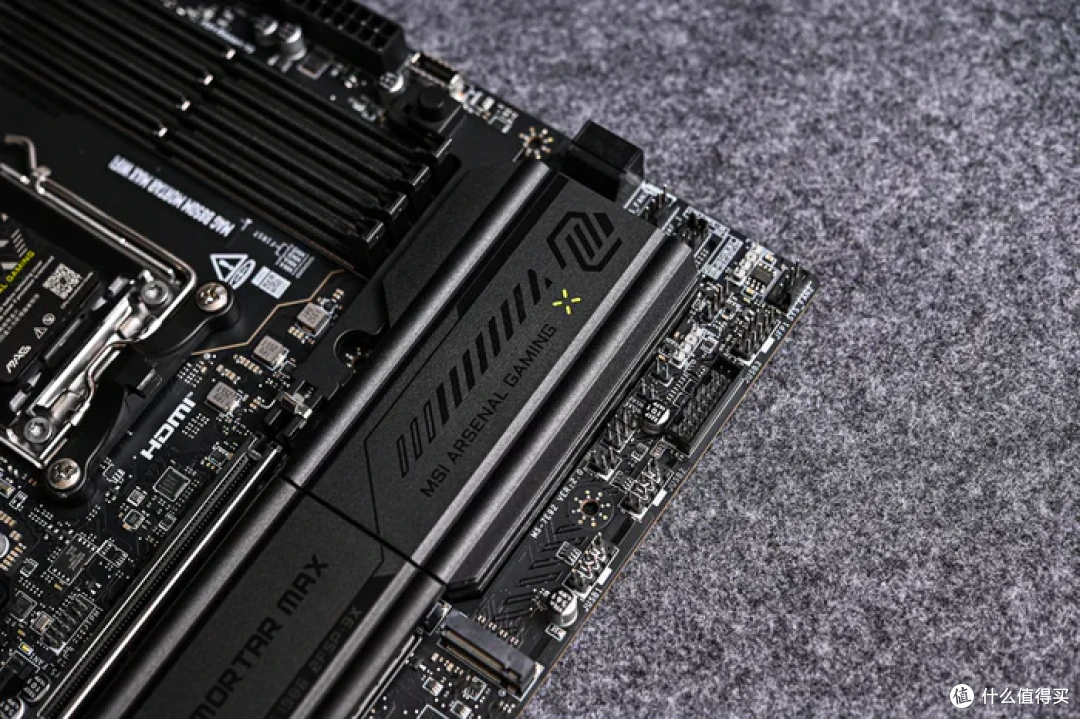

右侧芯片组散热装甲，加大 PCH 散热片设计，无风扇设计可以减少灰尘和噪音，同时保有更好的散热效率。芯片组散热装甲上方还印有荧光绿装饰花纹和黑色“MSI ARSENAL GAMING”字样。

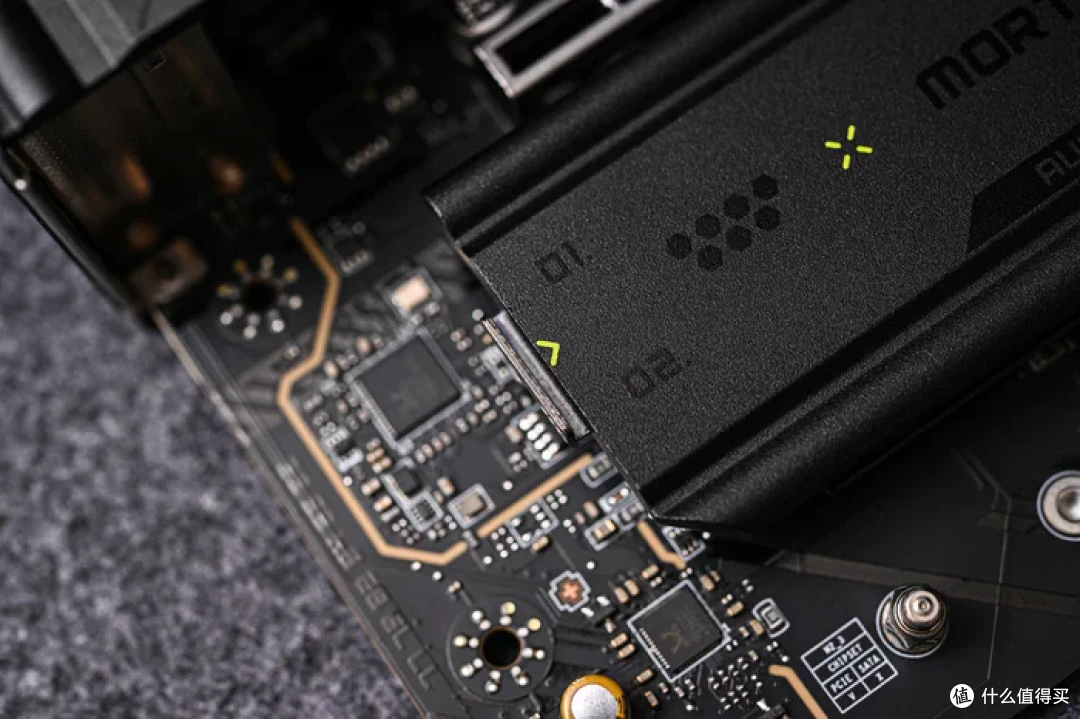

M.2 散热装甲左侧荧光绿色箭头处为 M.2 快拆按钮。散热片左侧H还印有“01、02”字样，标注 SSD 槽位指示。

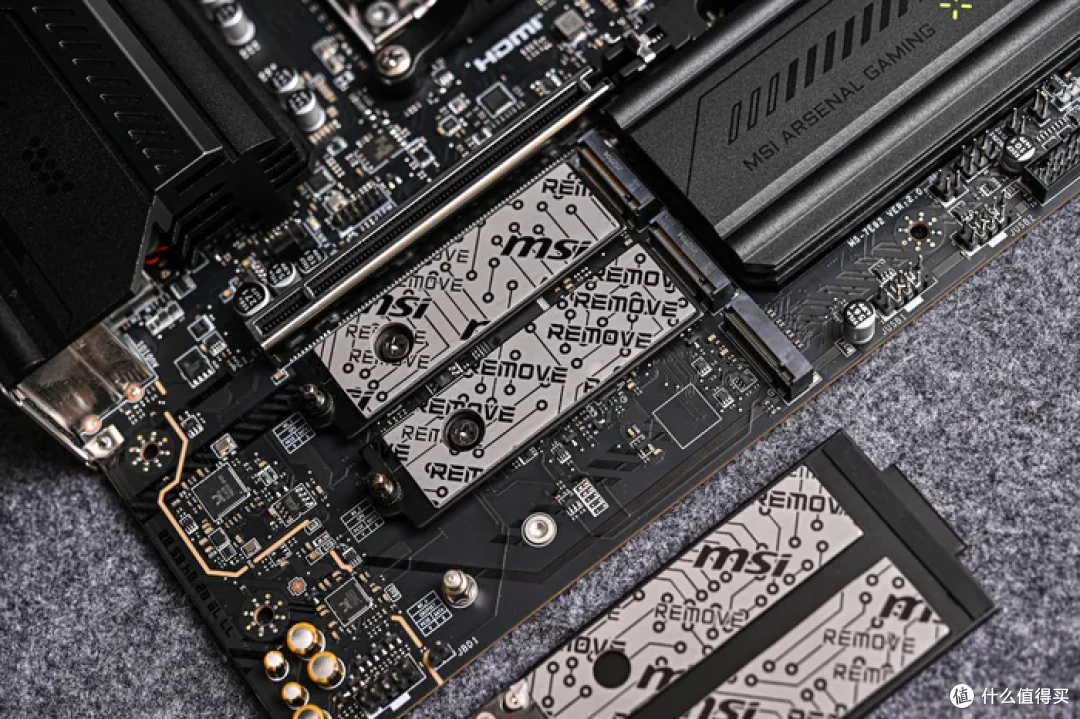

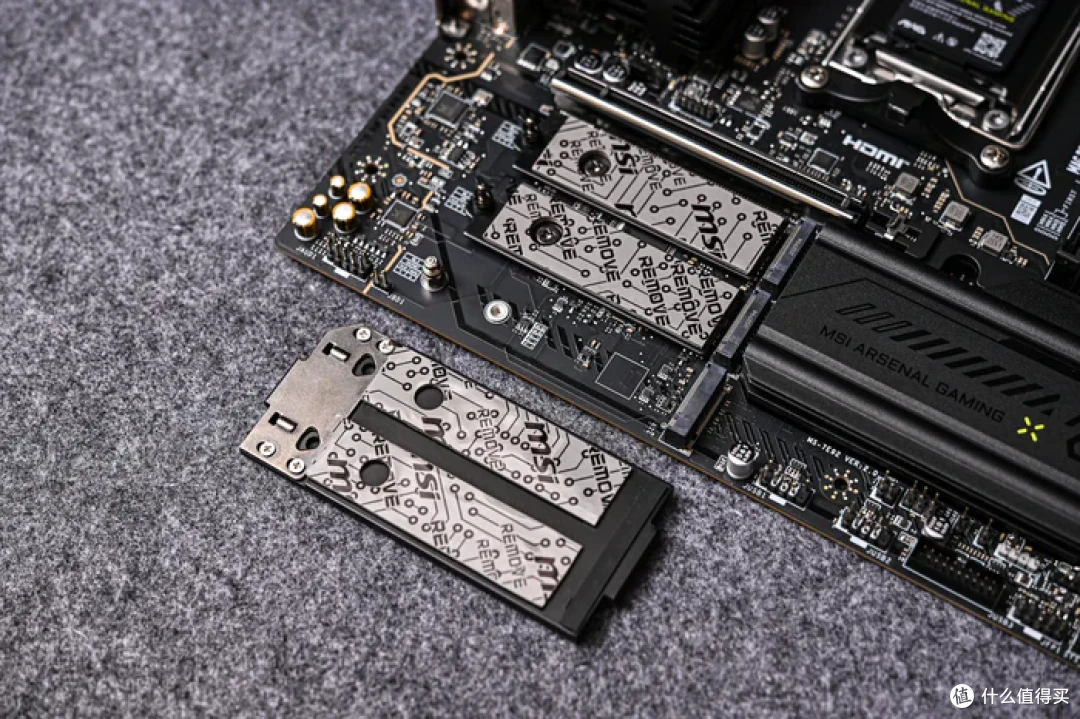

取下 M.2 散热装甲，可以看到散热装甲背部预贴了高品质 7W/mK MOSFET 散热垫。来看主板 M.2 槽位。主板配备：2 个 PCIe 5.0 M.2 SSD 插槽（正面）、1 个 PCIe 4.0 M.2 SSD 插槽（正面）、1 个 PCIe 4.0 M.2 SSD 插槽（背面）。

M.2 SSD 槽位展示，可以看到除最下方一条以外，最上方两个槽位底部同样预贴了高品质 7W/mK MOSFET 散热垫，内建的双面 M.2 散热解决方案，让PCIe 5.0 M.2 SSD 运作更快的时候也不降速，保护资料安全。来看参数方面，第一条为：1 x M.2 2280/2260（PCIe 5.0 x4），由 CPU 提供；第二条为：1 x M.2 2280/2260（PCIe 5.0 x4），由 CPU 提供；第三条为：1 x M.2 2280/2260（PCIe 4.0 x4），由芯片组提供。M.2 SSD 安装采用 MSI 第二代独家 EZ M.2 CLIP 设计，M.2 SSD 插入插槽后，并轻轻推动闩锁即可锁住，确保 SSD 安装到位，取出时，也只需要将闩锁向外弹开，仅需一指，即可轻松完成拆卸。2 个插槽的左端都配备了固定旋钮，旋转一下即可固定 M.2 SSD 的尾部。

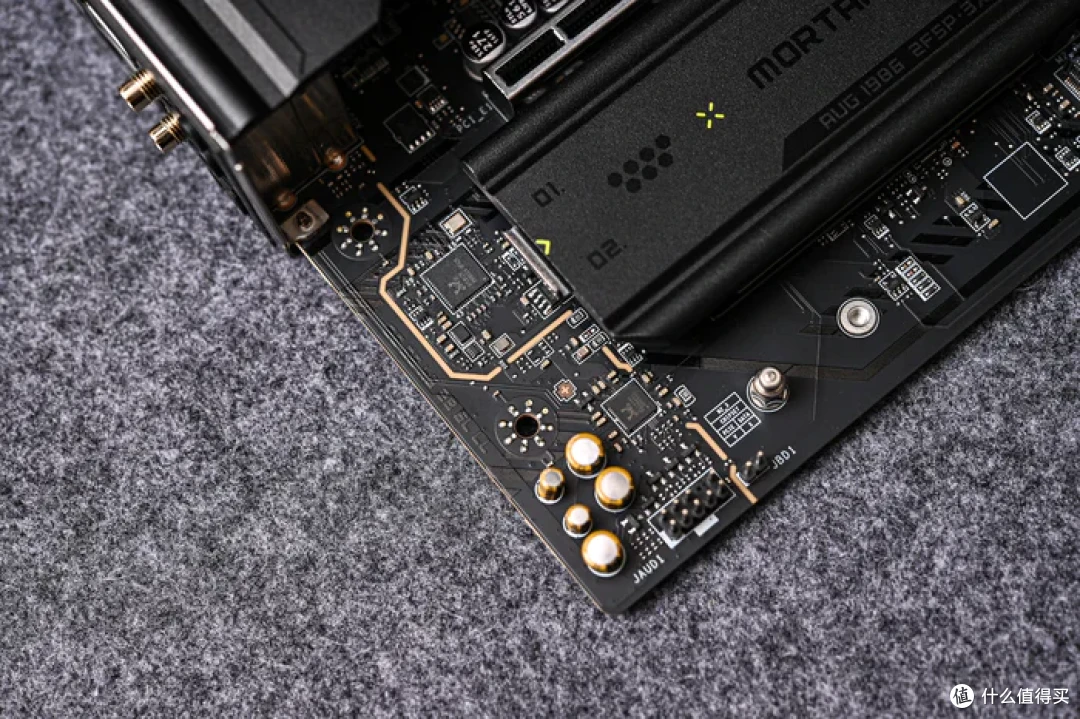

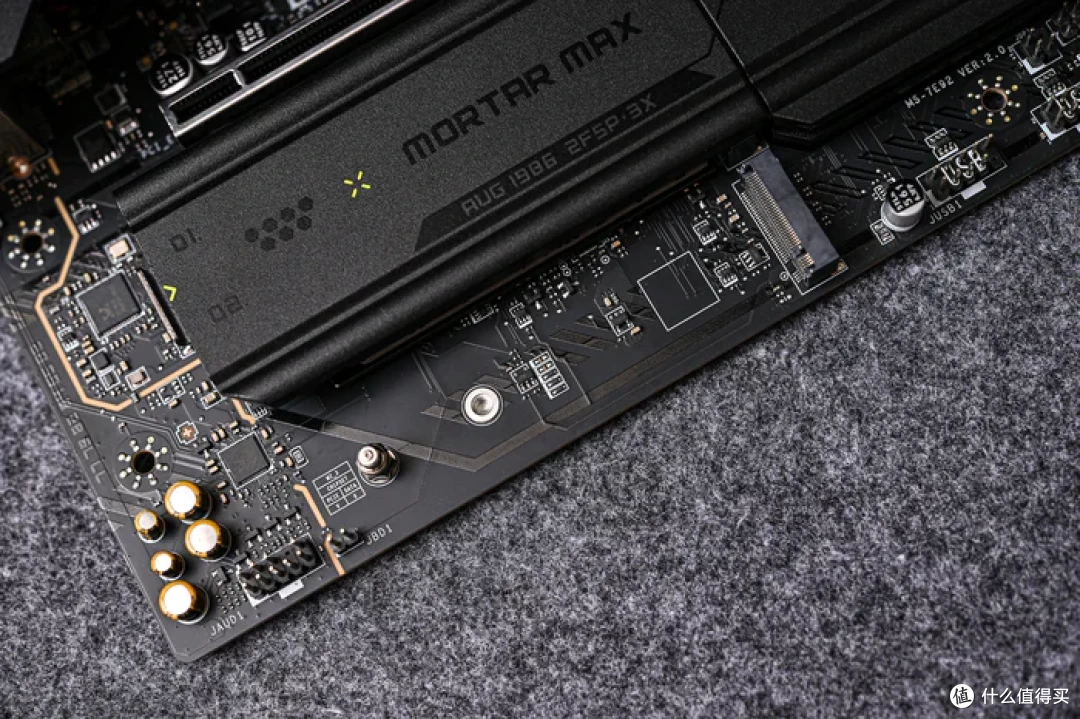

主板左侧隔离线左侧为板载音频区域，AUDIO 线路独立区域，采高清晰度 ALC4080 音频处理器，高品质音效电容，耳机功率放大晶片，配备 DE-POP 保护机制，支持 Audio Boost 5，为你的耳朵带来录音室等级的音效品质，提供最沉浸的游戏体验。主板尾部音频 I/O 接口为了提供清晰的语音，为微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。

M.2 散热装甲下方的 M.2 槽位，取代了微星 MAG B850M MORTAR WIFI 的 PCIe 插槽，最大化增加存储空间。插槽左侧为：1 x 前置音频接口、1 x JBD1 接口。

右侧接口依次为：2 x USB 2.0 9Pin 拓展接口、1 x 12V4Pin RGB 接口、1 x 5V3Pin ARGB 接口、1 x JDP1 接口、1 x EZ Conn 接口、2 x 5V3Pin ARGB、2 x Sys Fan、1 x 前置 USB 3.2 Gen1 5Gbps 接口、1 x Front Panel 等接口。下方的 1 x EZ Conn 接头搭配转接线也扩充了风扇、数据和 ARGB 灯光接口。可通过专用的 1 对 2 EZ Conn 线材转换成额外的 ARGB Gen 1 和风扇接头，让整个装机过程更加简单。

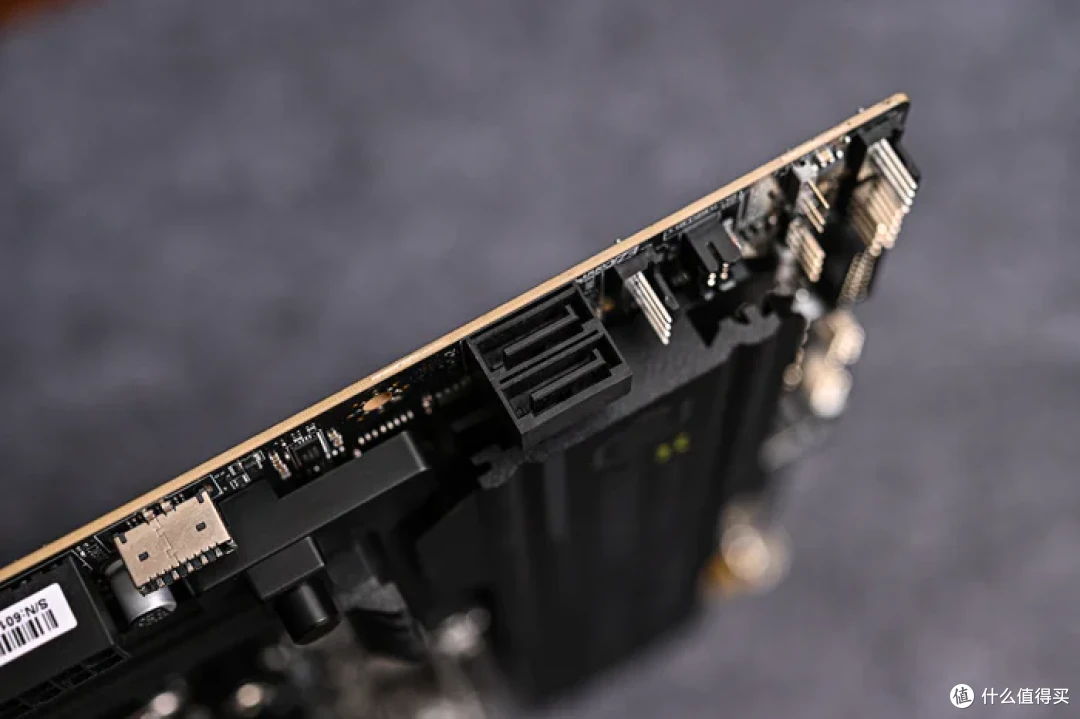

主板下方最右侧，左边配备 2 个 SATA6 接口用于硬盘拓展，为芯片组原生。相比微星 MAG B850M MORTAR WIFI（4个）减少 2 个。

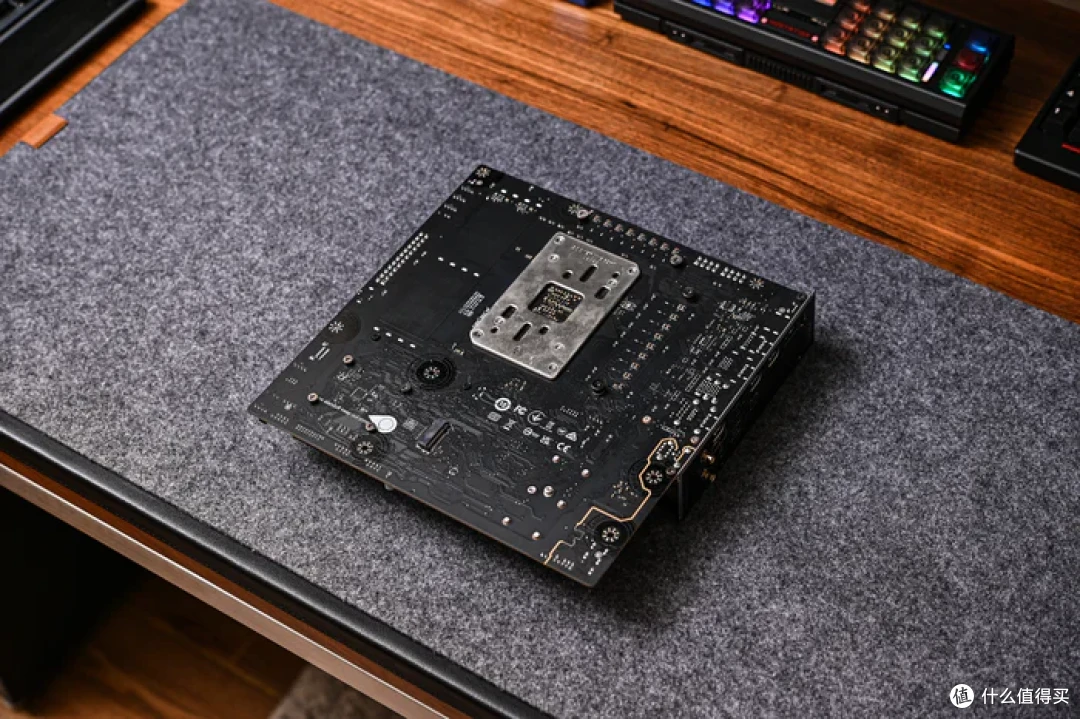

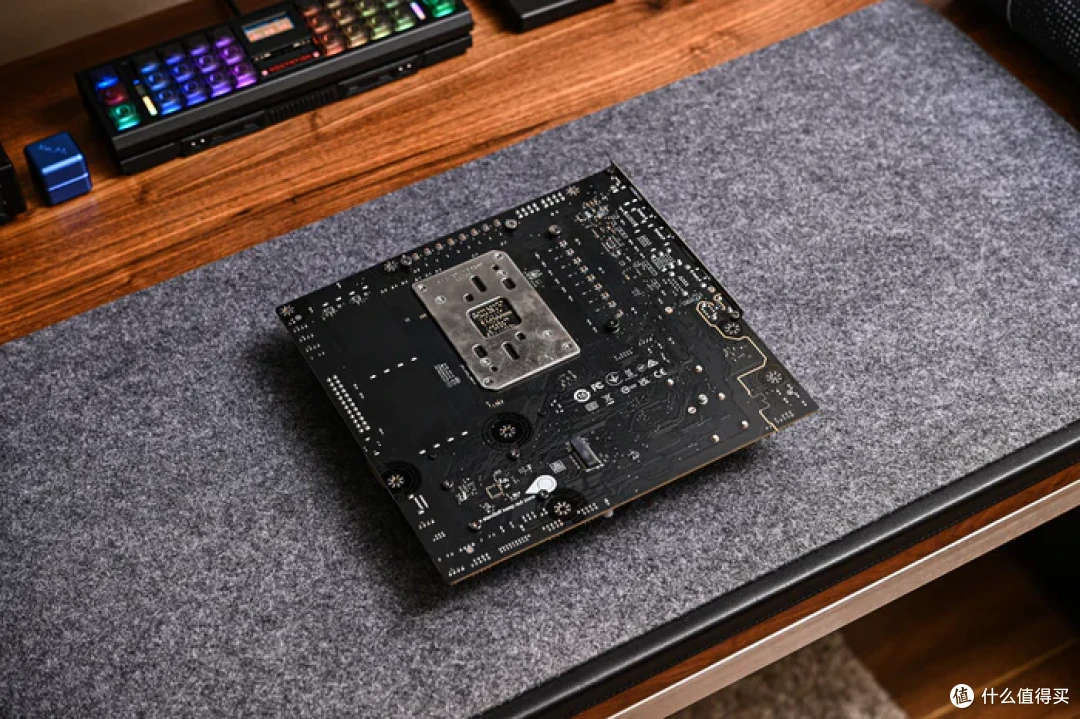

来看主板背面。整块背板采用纯黑哑光阻焊层，板面干净规整，依托8 层服务器级 PCB+2oz 加厚铜箔基材，背面能清晰看见大面积完整接地铜平面，为供电相位独立接地、抑制 EMI 电磁干扰提供硬件基础，走线分区清晰，供电、内存、PCIe、南桥信号线路互不交叉干扰，高负载下电压、信号纯净度更强。

主板背面覆盖了黑色的绝缘涂层，不仅美观统一，还能起到防潮、防尘和一定的防静电保护作用。

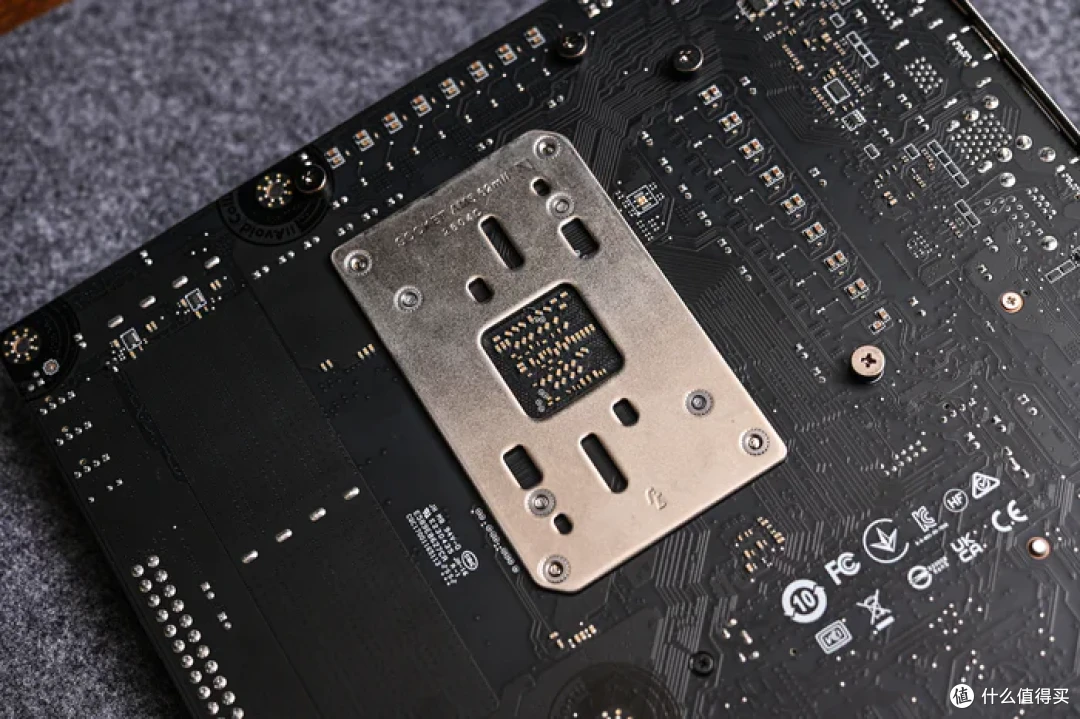

中央为加强型 AMD AM5 全金属底座安装背板。

可以看到密集且规整的焊点和贴片元件。微星中高端主板通常采用高质量的焊锡工艺，保证背面线路的稳定性和耐用性，减少虚焊风险。双 8Pin CPU 供电背面焊点扎实饱满，大电流传输更稳定。

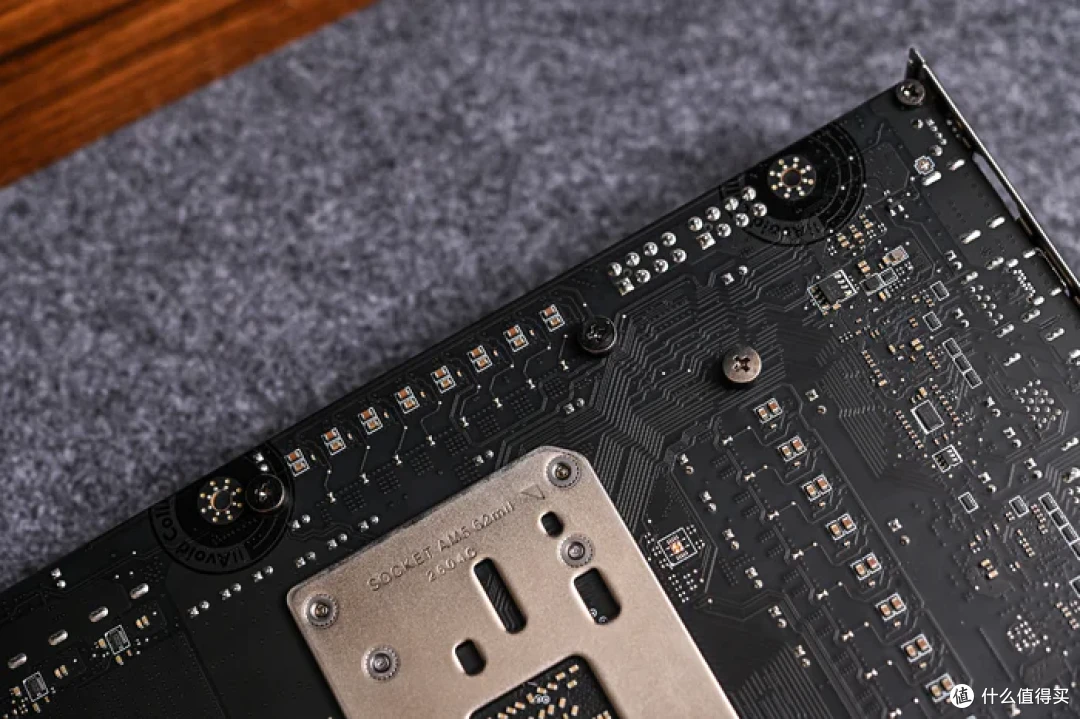

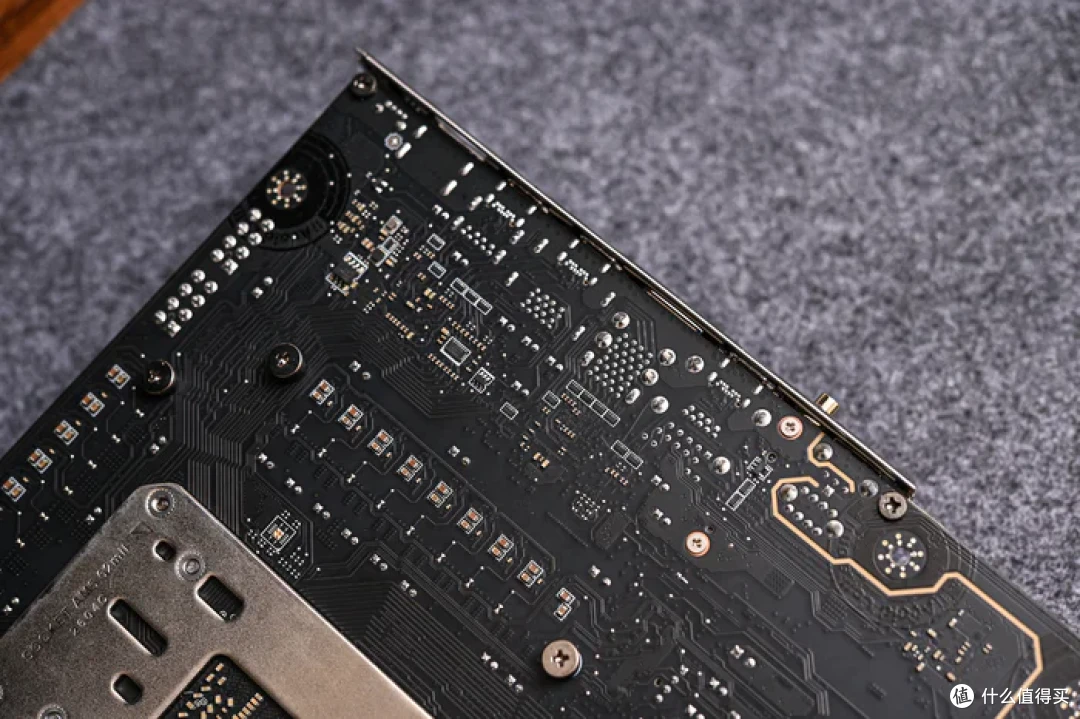

供电区域背面焊点展示，对应正面 14+2+1 Duet Rail 双轨智能供电，背面排布大量立式小型电容、精密采样电阻，搭配大面积连续接地铜箔，实现功率相位独立接地。

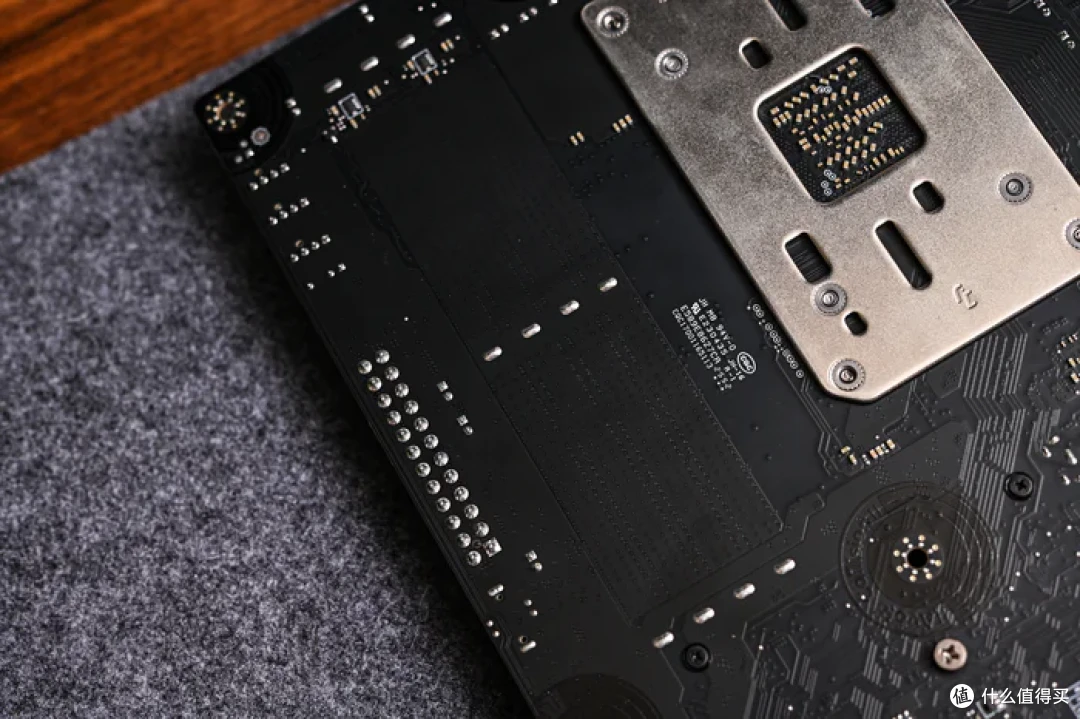

24Pin 主电源同样的高标准焊接。内存采用先进的 SMT 焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供 DDR5 高时脉干净纯净的信号。

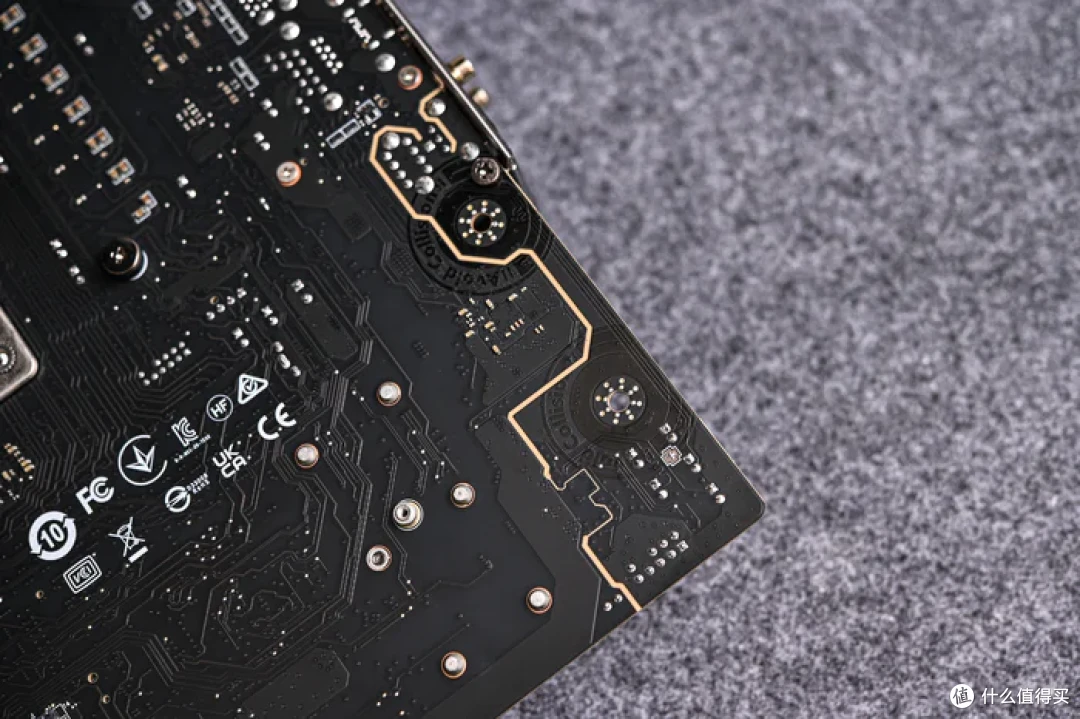

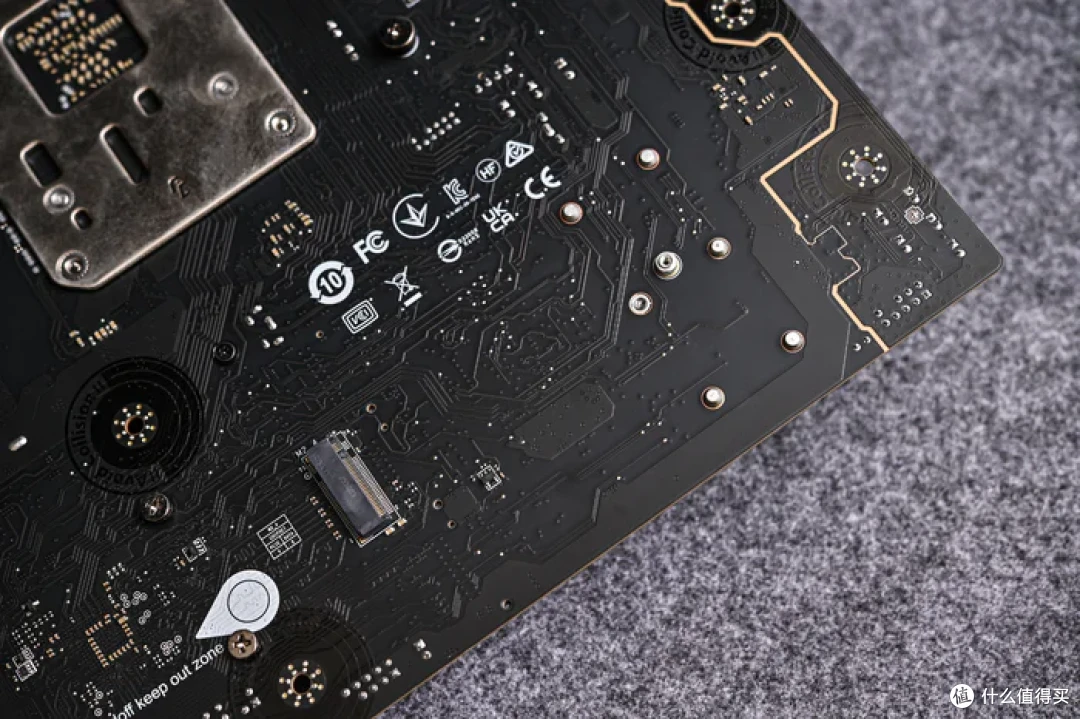

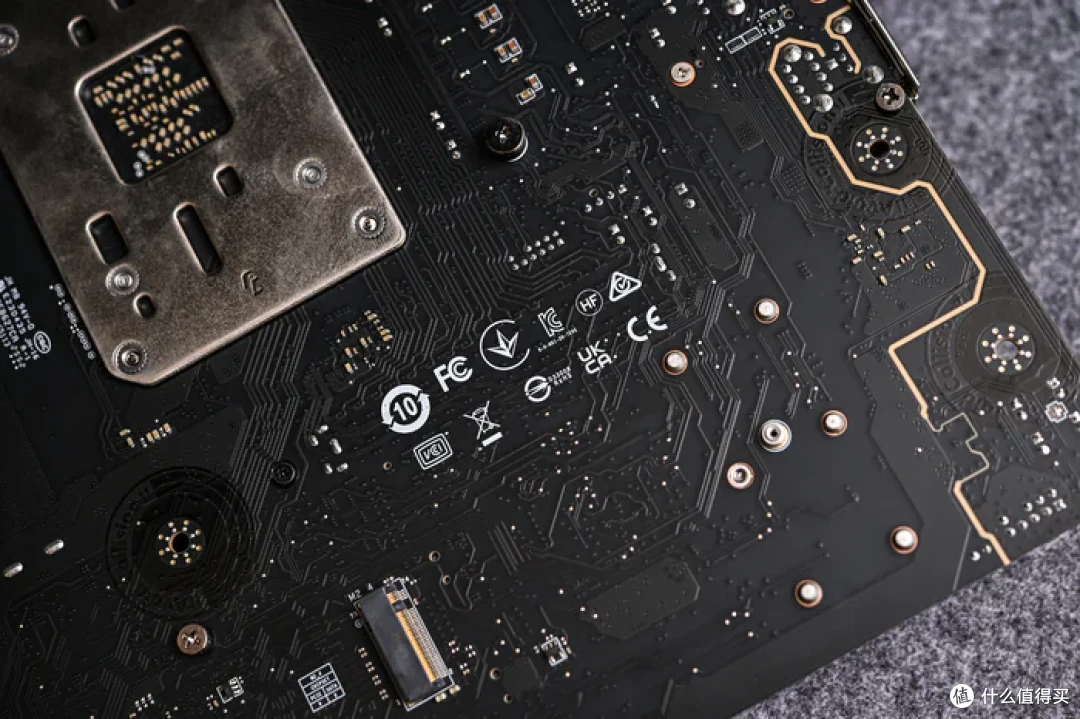

CPU 背板下方印有各类认证标识。

主板背面最下方为主板 M.2_4 接口，最大支持 PCIe 4.0 x4 & SATA, 支持 2280 长度，为芯片组提供。背部的 M.2 接口由于空间限制没有配备散热装甲，建议装机时根据主板螺柱空间安装薄形散热片+导热贴辅助散热。

主板左侧隔离线左侧为板载音频区域，AUDIO 线路独立区域提供清晰信号，无干扰。

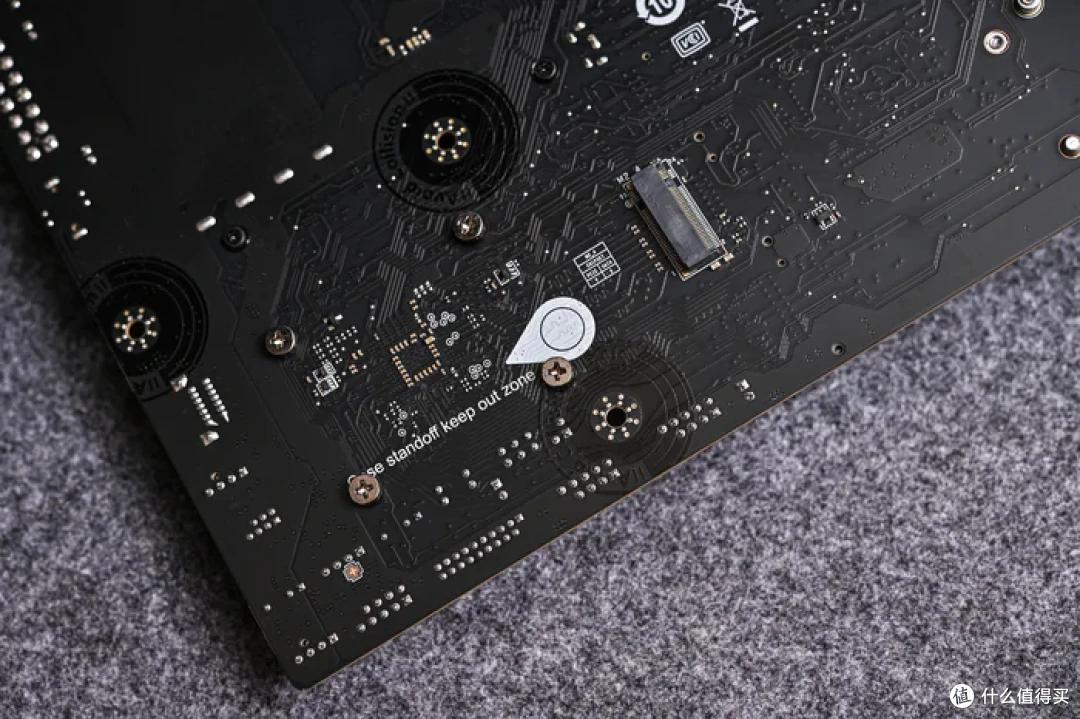

关键警示标识：Case standoff keep out zone，意为“机箱铜柱禁放区”。提示装机时，绝对不能在这个区域安装机箱的支撑铜柱或螺丝。因为该位置正面对应的是主板正面的关键元器件（可能是 M.2 接口、芯片或供电电路），如果强行垫高固定，会导致主板背面受压变形甚至短路损坏。

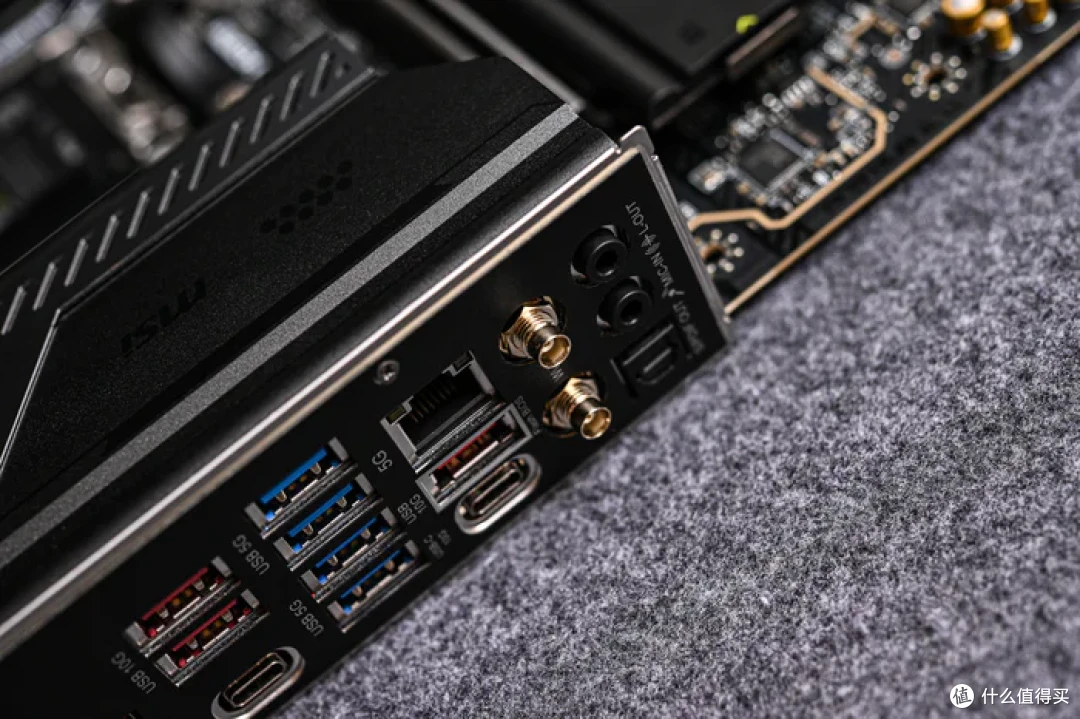

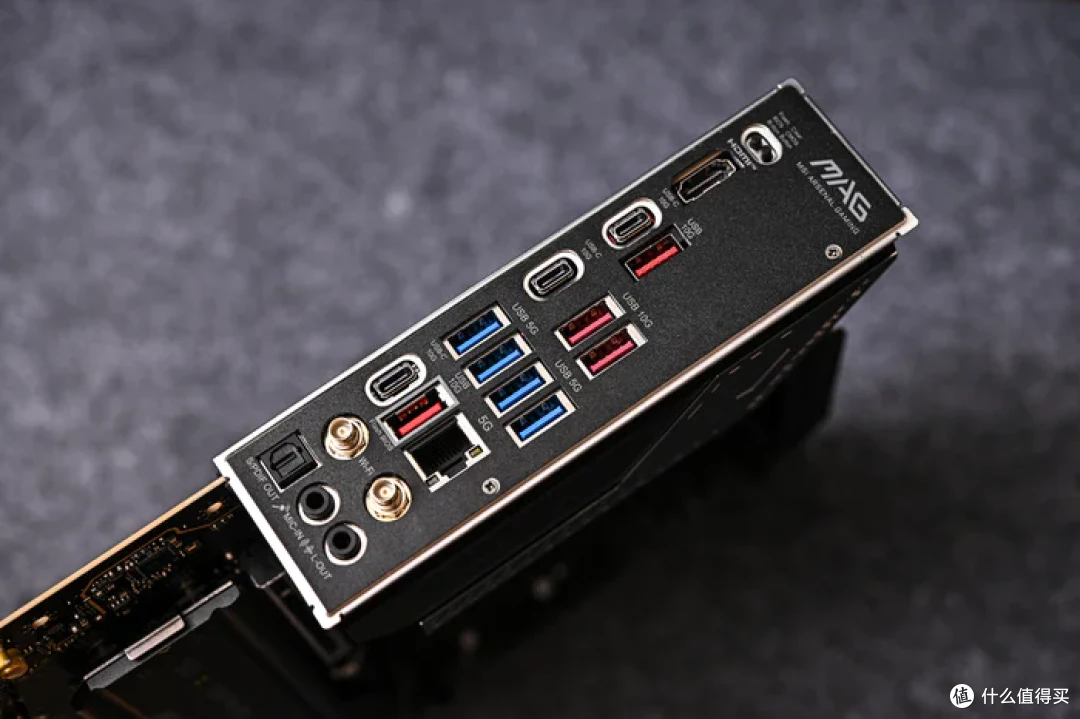

来看尾部 I/O 接口方面，接口非常丰富，尤其是 USB TypeC 接口数量得到增加。从左到右分别为：1x BIOS FlashBack 按钮、1x Clear CMOS 按钮、1 x HDMI 2.1、3 x USB 3.2 Gen2 TypeA 10Gbps、3 x USB USB 3.2 Gen2 TypeC 10Gbps、4 x USB USB 3.2 Gen1 TypeA 5Gbps、1 x USB USB 3.2 Gen2 TypeA 10Gbps（支持 BIOS FlashBack）、1x Realtek 8126-VB 5G LAN 网卡、2 x Wi-Fi 7 无线快拆接线端子（支持蓝牙 5.4）、1x 光纤 S/PDIF 输出、2 x 3.5mm 音频插孔。

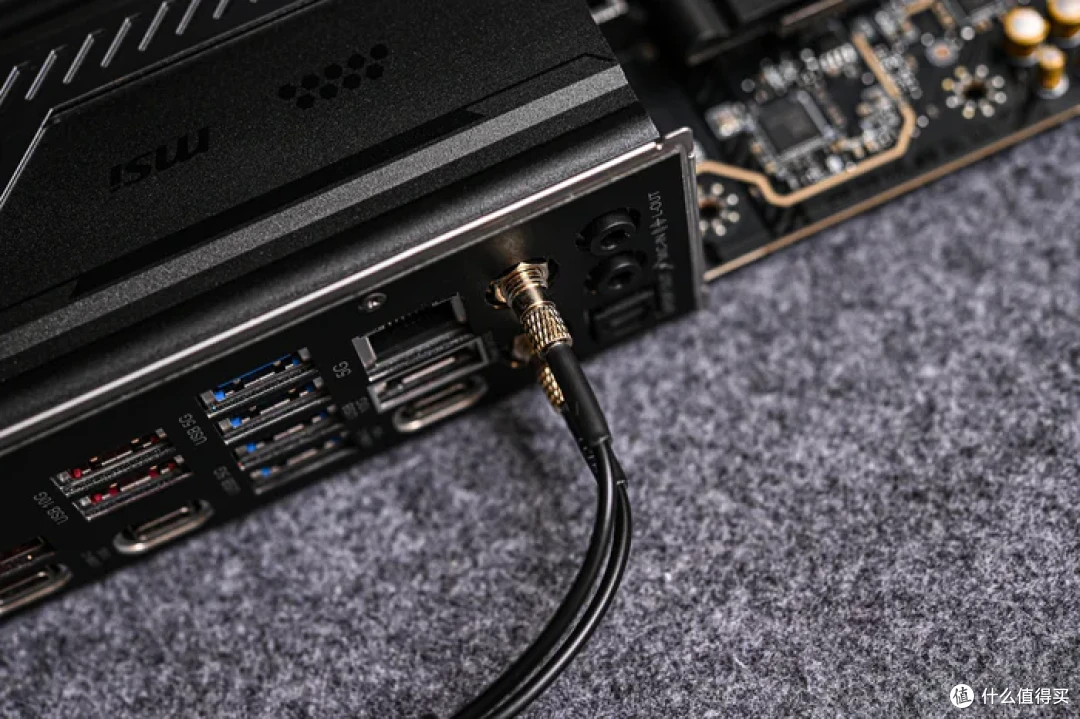

Wi-Fi 7 无线接线端子采用微星全新易拆式设计，接口均为镀金端子。

卡扣式快拆装设计，使用时只需直接插入即可锁定，拆除也相当方便。微星 MAG B850M MORTAR MAX WIFI 迫击炮主板采用 Wi-Fi 7 最新的无线网络方案，全新的 320MHz 频宽将最大带宽提升至 5.8Gbps，是 WiFi6/6E 的 2.4 倍。

二、测试环节。

测试平台介绍：

CPU：AMD Ryzen 9 9900X

主板：微星 MAG B850M MORTAR MAX WIFI

显卡：影驰 Galax Geforce RTX 5070Ti 金属大师白金版 OC

内存：阿斯加特 Asgard 雷神索尔 DDR5 6000 C28 32GB（16GB x 2）极夜黑

SSD：WD_BLACK SN8100 2TB

下面进入测试环节。首先来看 BIOS 情况。主板采用升级的 64MB 超大 BIOS ROM，同时微星配合微星 MAG B850M MORTAR MAX WIFI 主板设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置，软件配色为黑荧光绿配色。

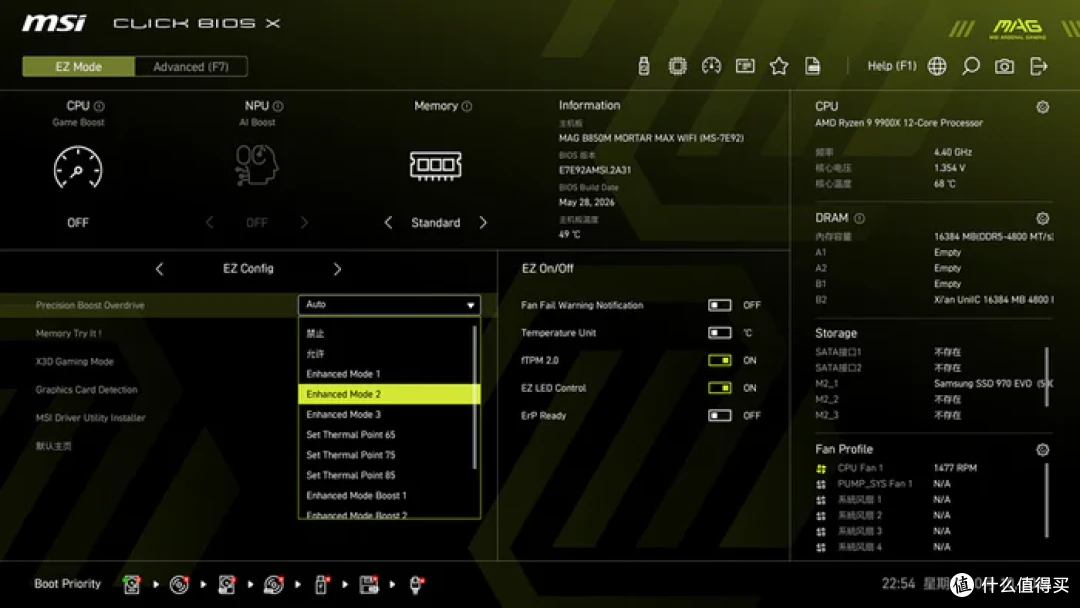

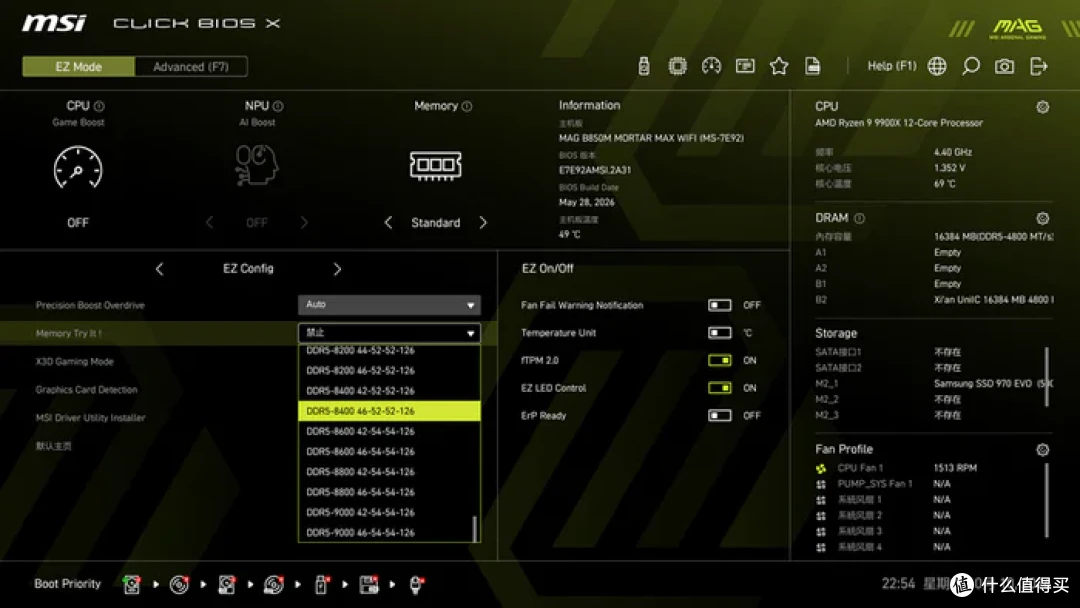

BIOS 默认为 EZ Mode，可进行一些快速调整，可以进行 CPU 智能超频、XMP/EXPO 内存一键超频以及 PBO、Memory try it！等功能快捷操作。内存 Memory Try It！超频模式选择，X3D 模式开关等关键性能设置。

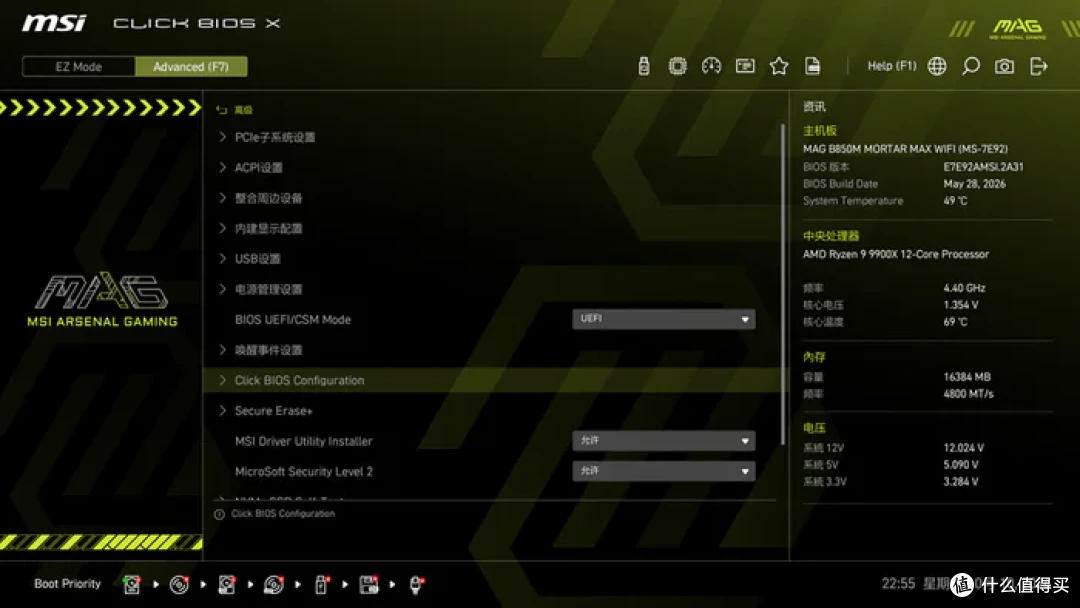

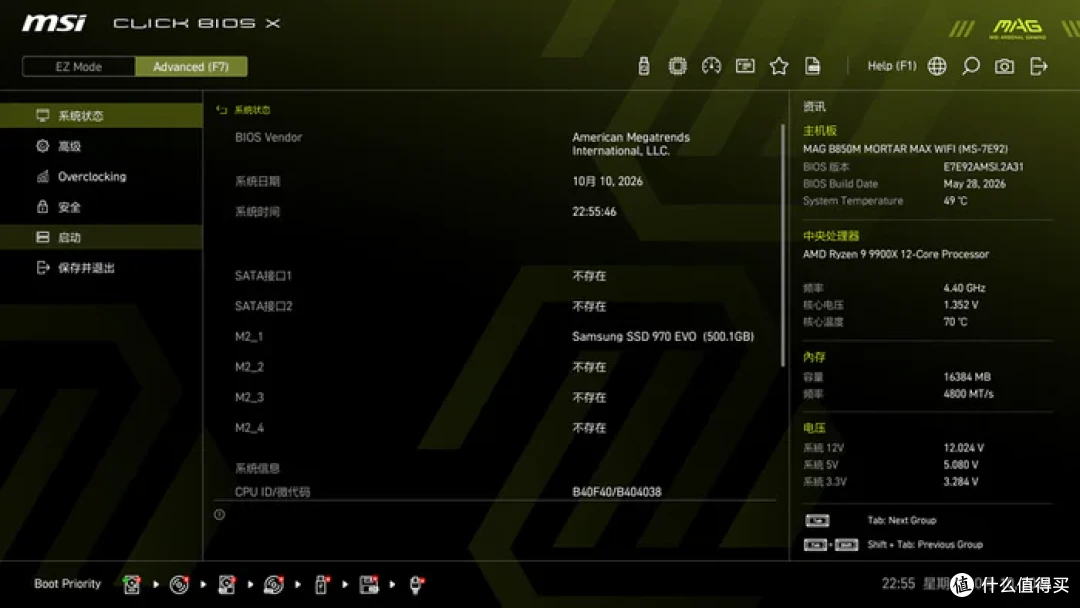

按 F7 切换为高级模式。第一项为系统状态，可以直观的了解 CPU、主板、内存、SATA 及 M.2 接口连接情况等相关信息。

高级选项相关设置。可以对 PCIe、音频、USB 等功能进行细化调整。

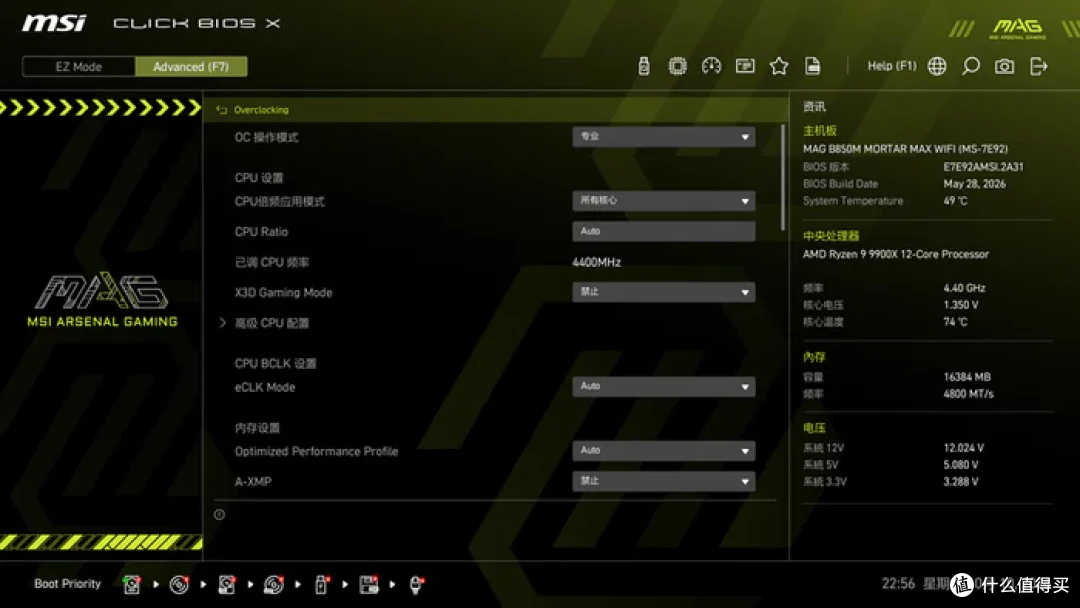

Overlocking 选项。可以调整相关 CPU、内存等核心设备的电压以及频率、可选普通和专业模式。

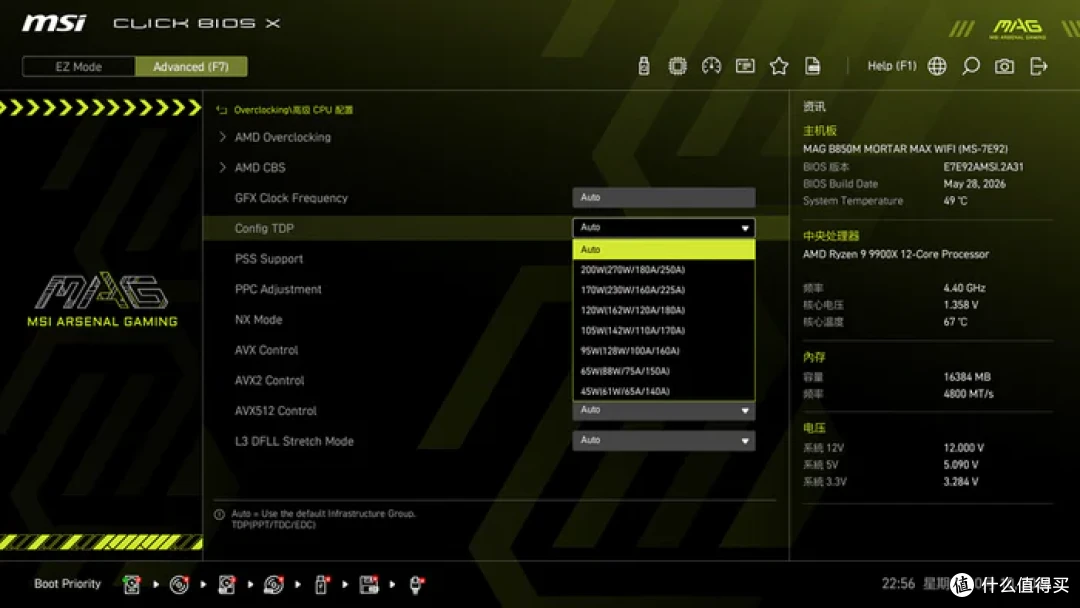

高级 CPU 配置选项。可方便进行 AMD CBS、cTDP、AVX Control 等常用功能进行调整设置。

AMD Overlocking 选项。

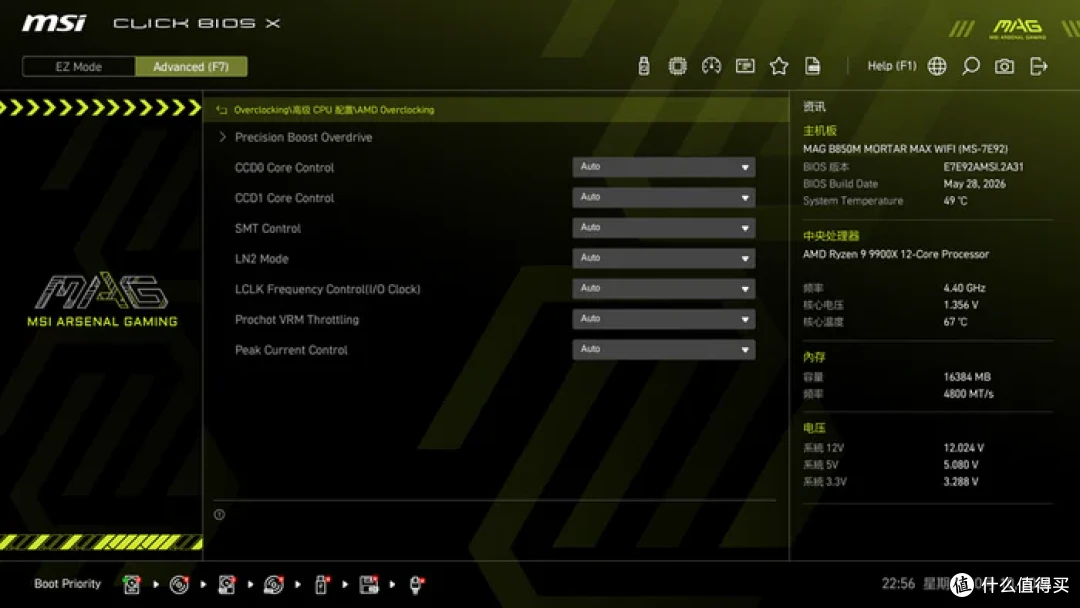

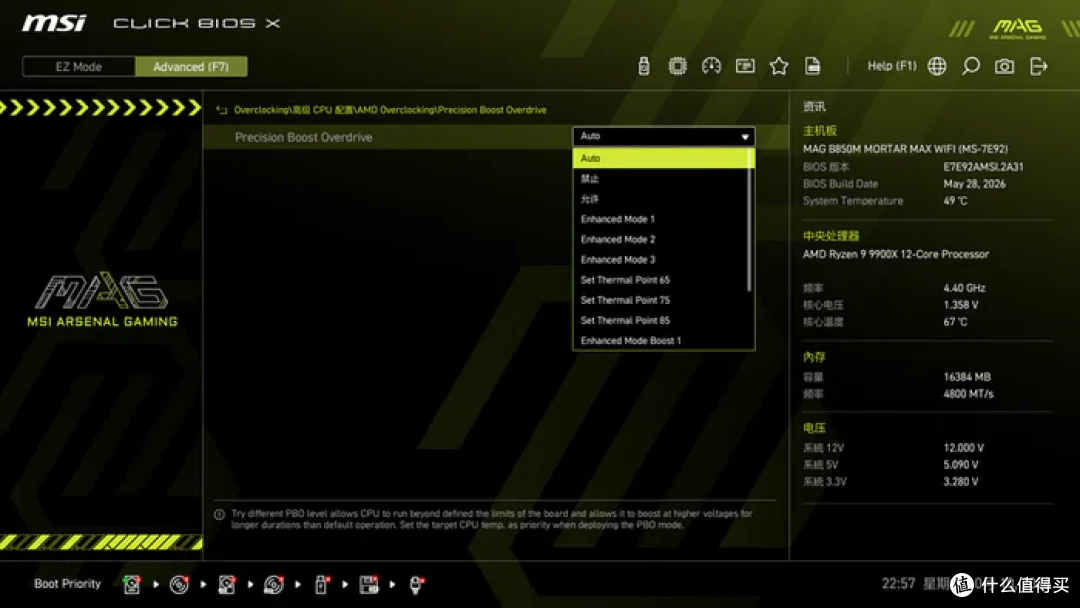

Precision Boost Overdrive 选项。

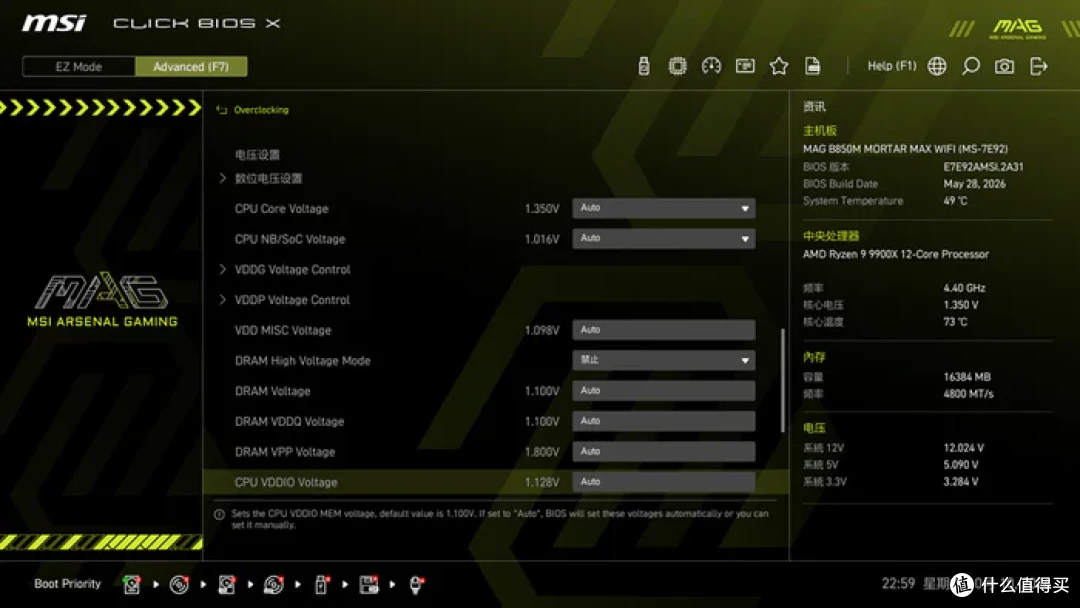

主板在 Click BIOS X 高级模式下的电压页属于“AM5 玩家向全开放”：CPU 侧有 CPU Core Voltage（Auto / Override / Offset / Override+Offset / AMD Overclocking 四种模式）、CPU NB/SoC Voltage、VDD_SOC、Global VDDG CCD、Global VDDG IOD、按 CCD0/CCD1 拆开的 VDDG CCD/IOD、VDDP、VDD MISC、CPU VDDIO、CPU 1P8；内存侧把 DDR5 关键电压单独列齐——DRAM Voltage、DRAM VDDQ、DRAM VPP、DRAM High Voltage Mode（解锁 1.4V+）、CPU VDDIO 随手动内存电压放开；供电策略里还有 DigitALL Power → CPU Core LLC、SoC LLC 各 8 档防掉压，再加 PBO / Curve Optimizer / PPT-TDC-EDC / FCLK / UCLK 分频 / Memory Try It / Latency Killer 配套可调。

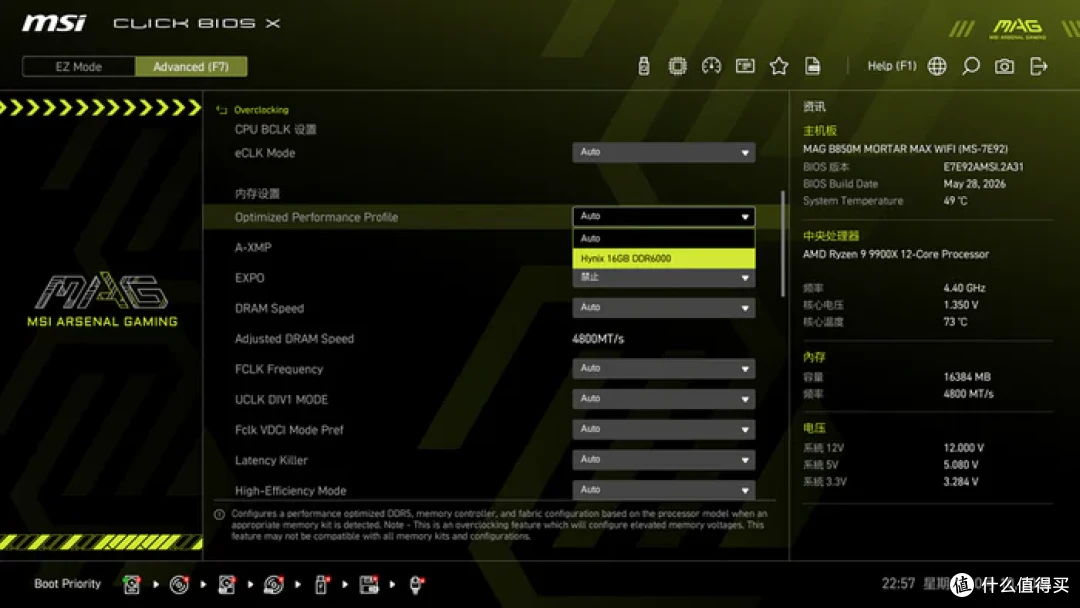

Optimized Platform Profile 功能则是单独放在了超频菜单当中，打开之后可以识别到经过验证后的内存超频推荐方案（如图中主板内置的海力士 DDR5-6000（1:1）方案，与 AMD 官方推荐的甜点频率一致），一般与 EXPO 的预设方案不同，为用户提供更快更有效地完成内存超频选择。

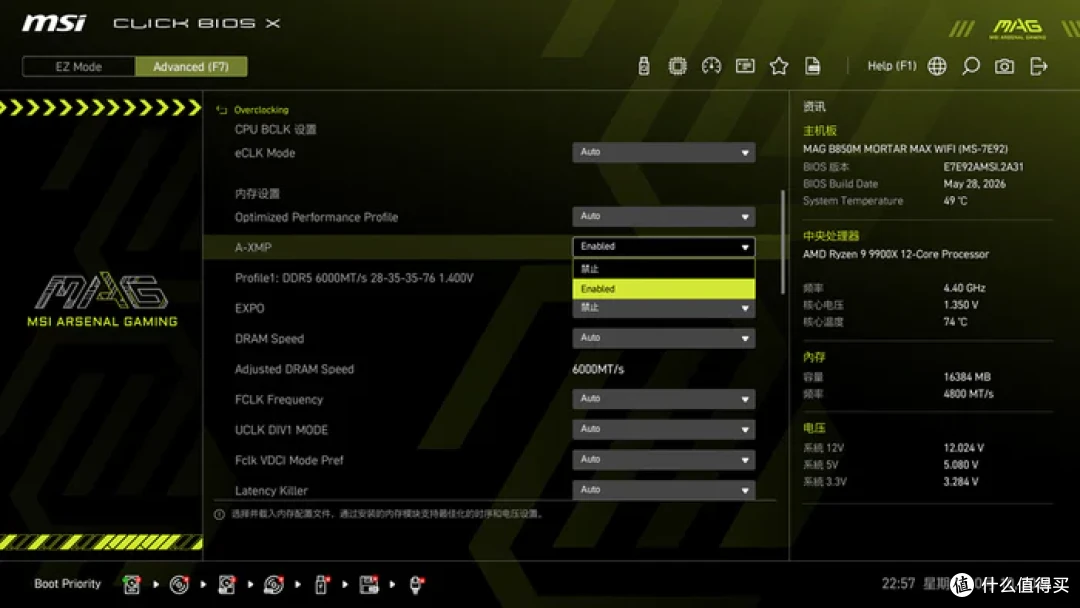

支持 AMD EXPO、Intel XMP 3.0 内存一键超频。

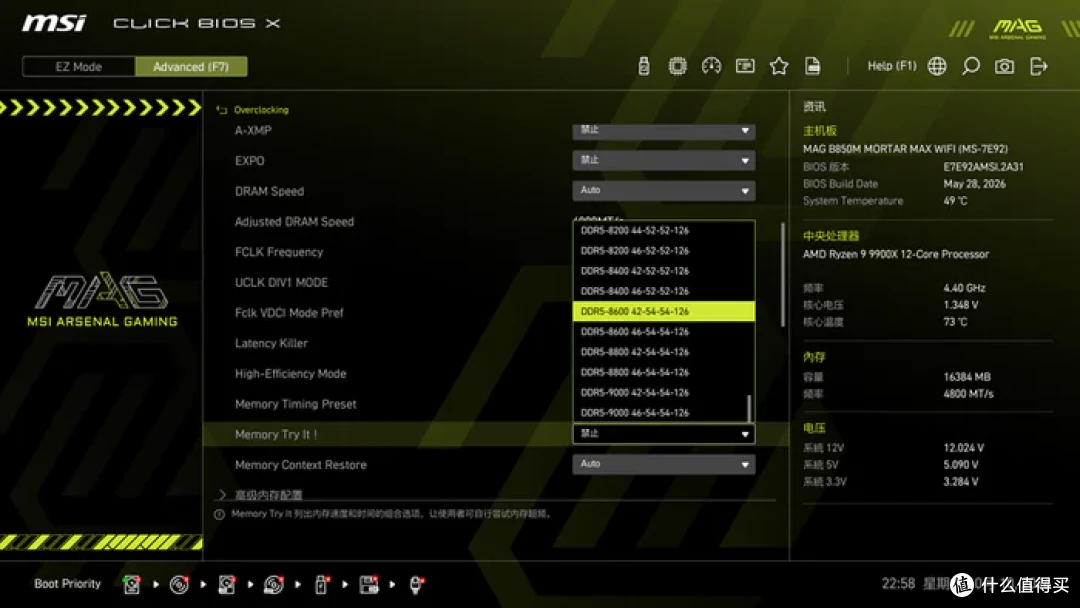

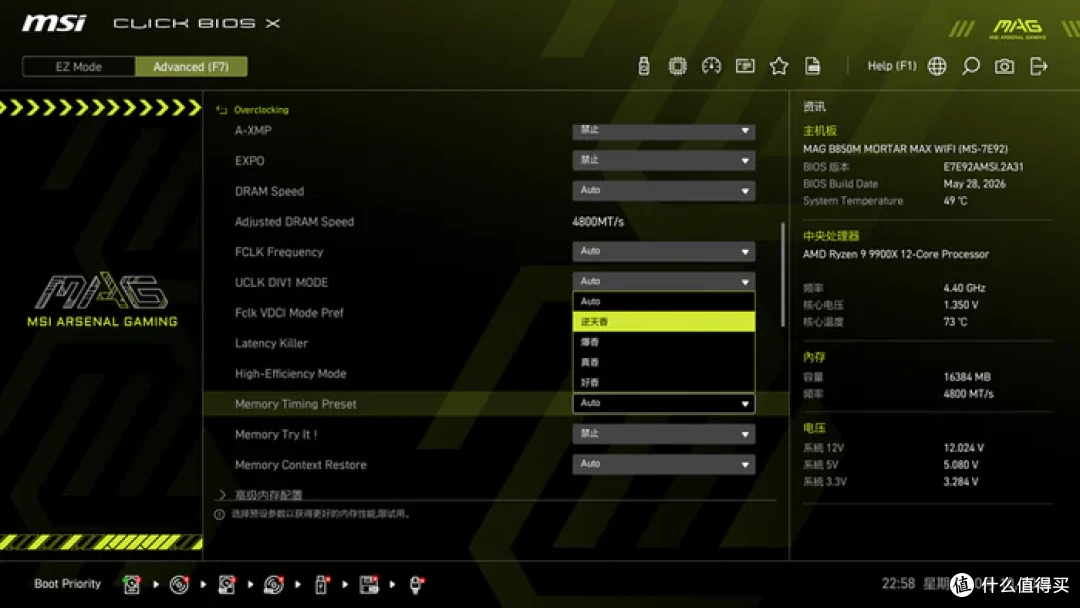

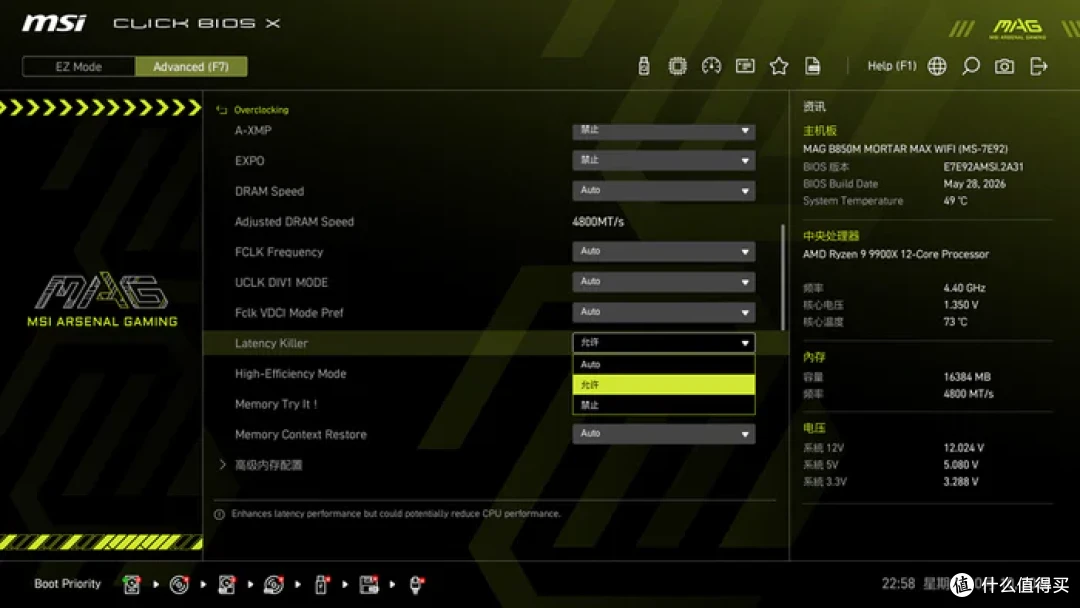

微星 BIOS 里面非常好用的 Latency Killer 和 High-Efficiency Mode，前者是低延迟模式，后者是高带宽模式。开启高带宽模式后，还会多出 Memory Timing Preset 选项丰富的内存时序相关调节支持。

Memory Timing Preset 内存高性能模式，对 SK 海力士 A-die 颗粒的专属优化，通过优化小参让内存达到更高的传输速度以及更低的延迟。开启后根据模式优化内存小参，增强内存性能，属于终极压榨内存性能释放，可根据自身内存体质有选择开启，多模式可选。除此以外，内存频率多项可调，亦可结合 Memory Try It 功能一键超频。

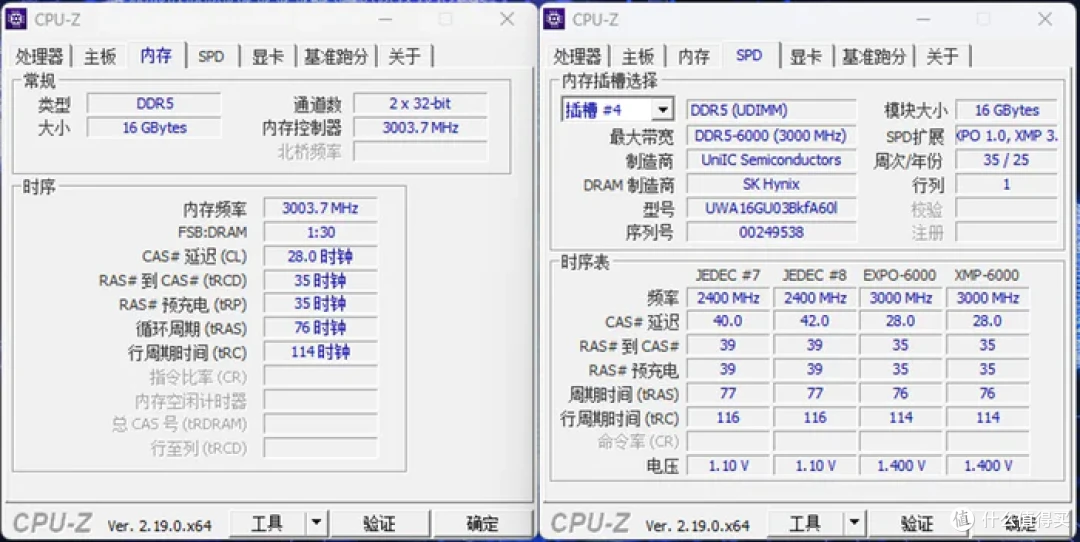

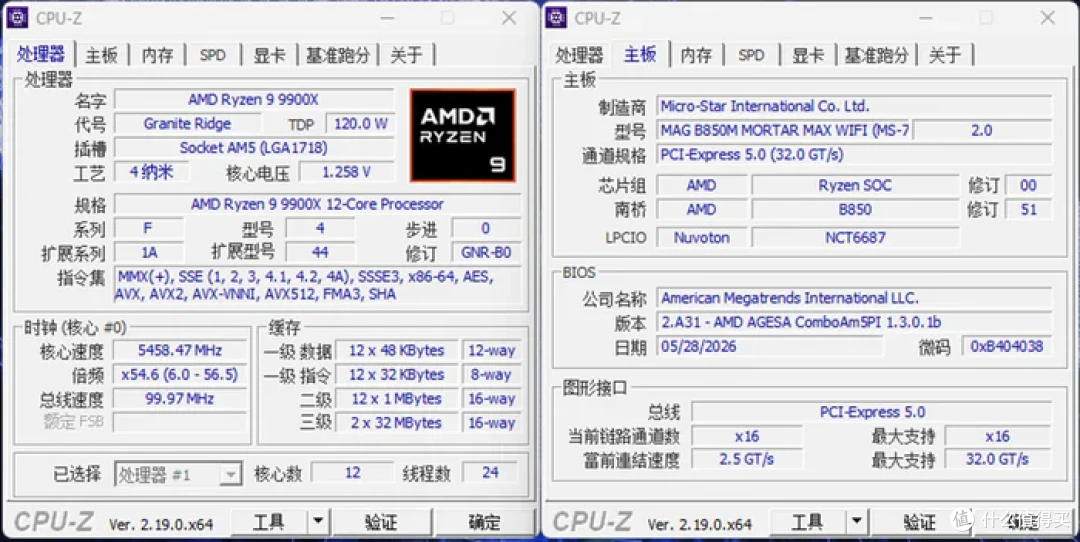

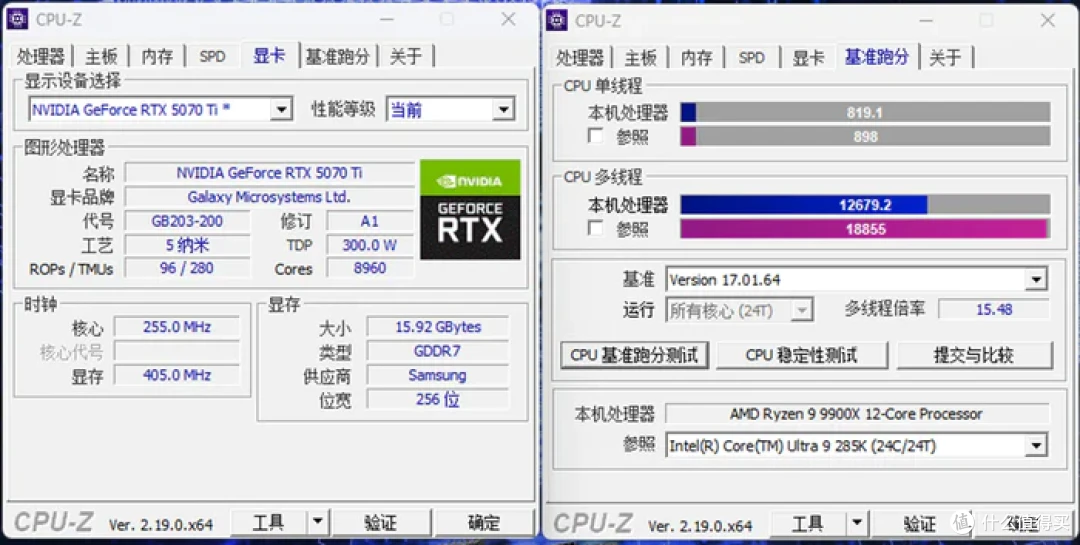

CPU-Z 信息及单核多核跑分。

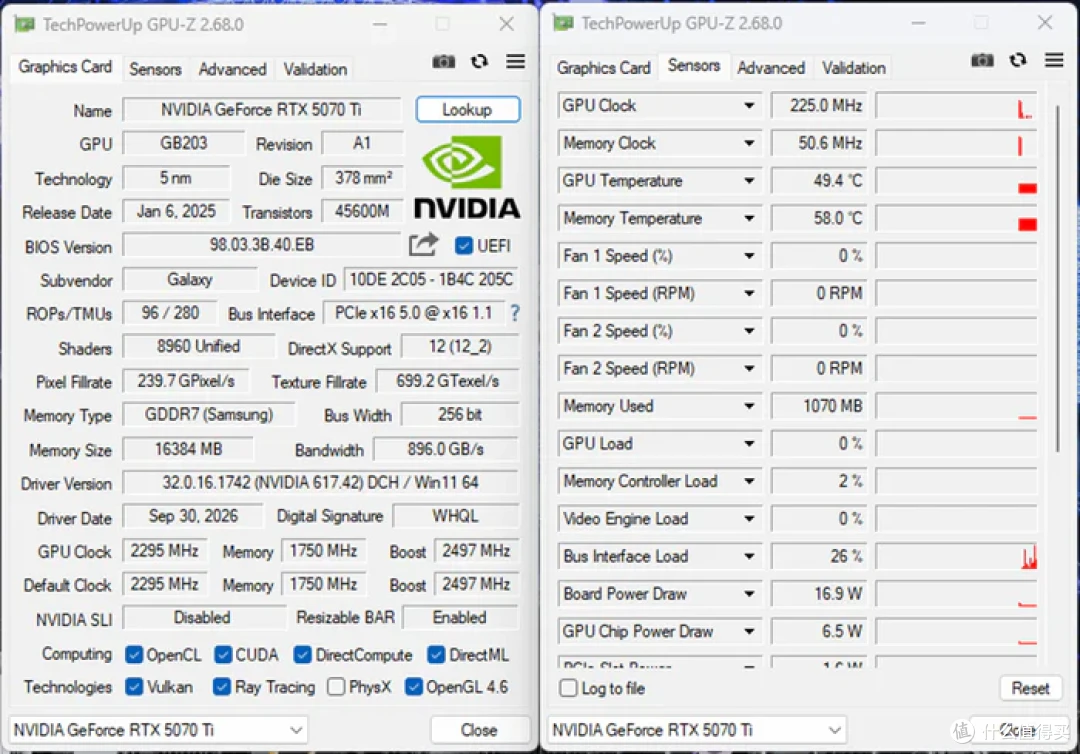

GPU-Z 信息。

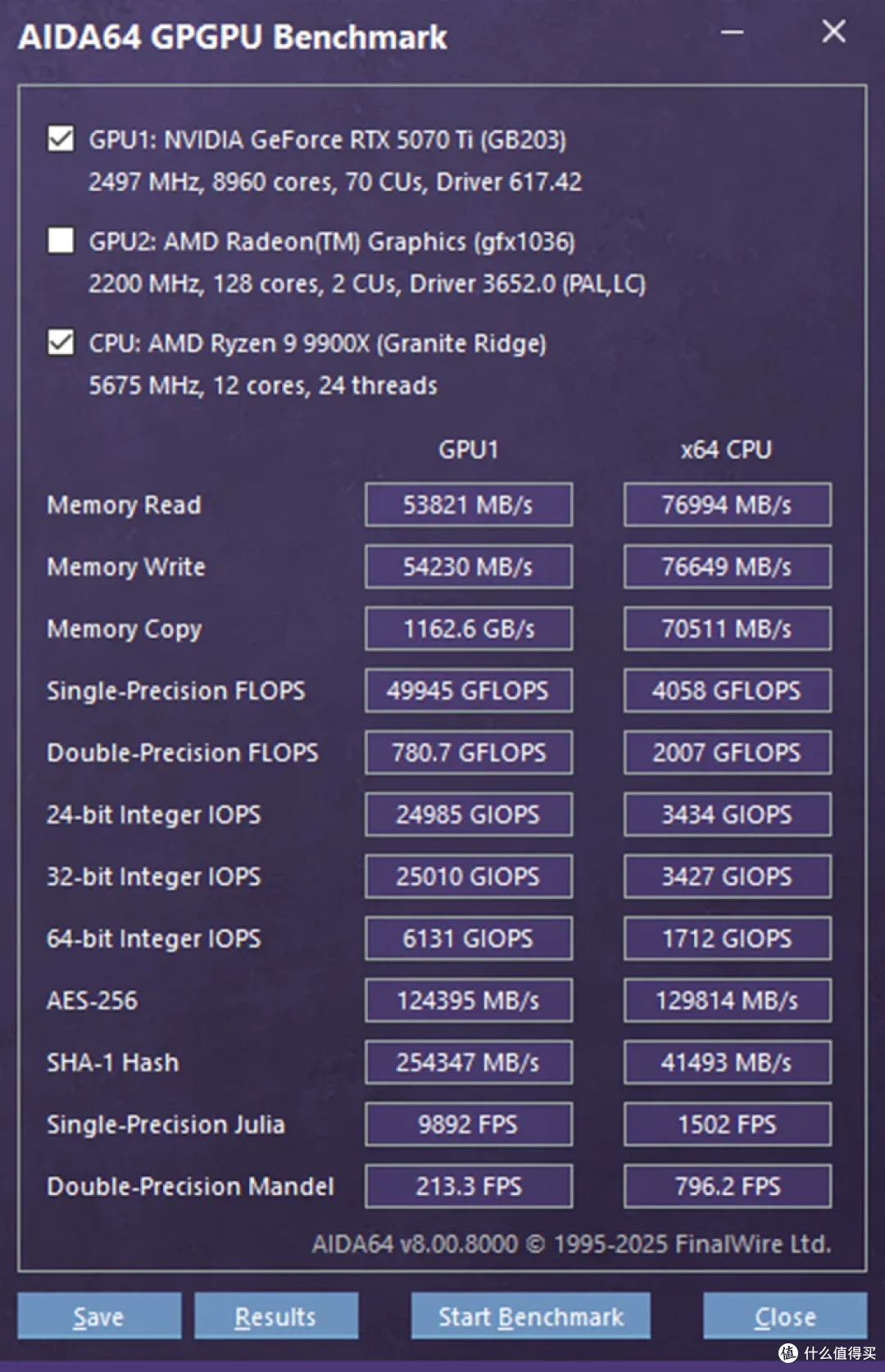

AIDA64 GPGPU Benchmark 测试。

AIDA64 Cache & Memory Benchmark 测试。首先是仅开启 EXPO 6000Mhz 下的 AIDA 64 读写测试结果，整体读取为 77506 MB/s，写入为 77755 MB/s，延迟为 81ns。

保持开启 EXPO 6000Mhz 不变，然后开启：Latency Killer、High-Efficiency Mode 等微星主板特有的内存优化选项后重新进行读写测试。可以看到，读取提升为 85045 MB/s，写入提升为 89445 MB/s，而延迟降低到了 71.1ns。

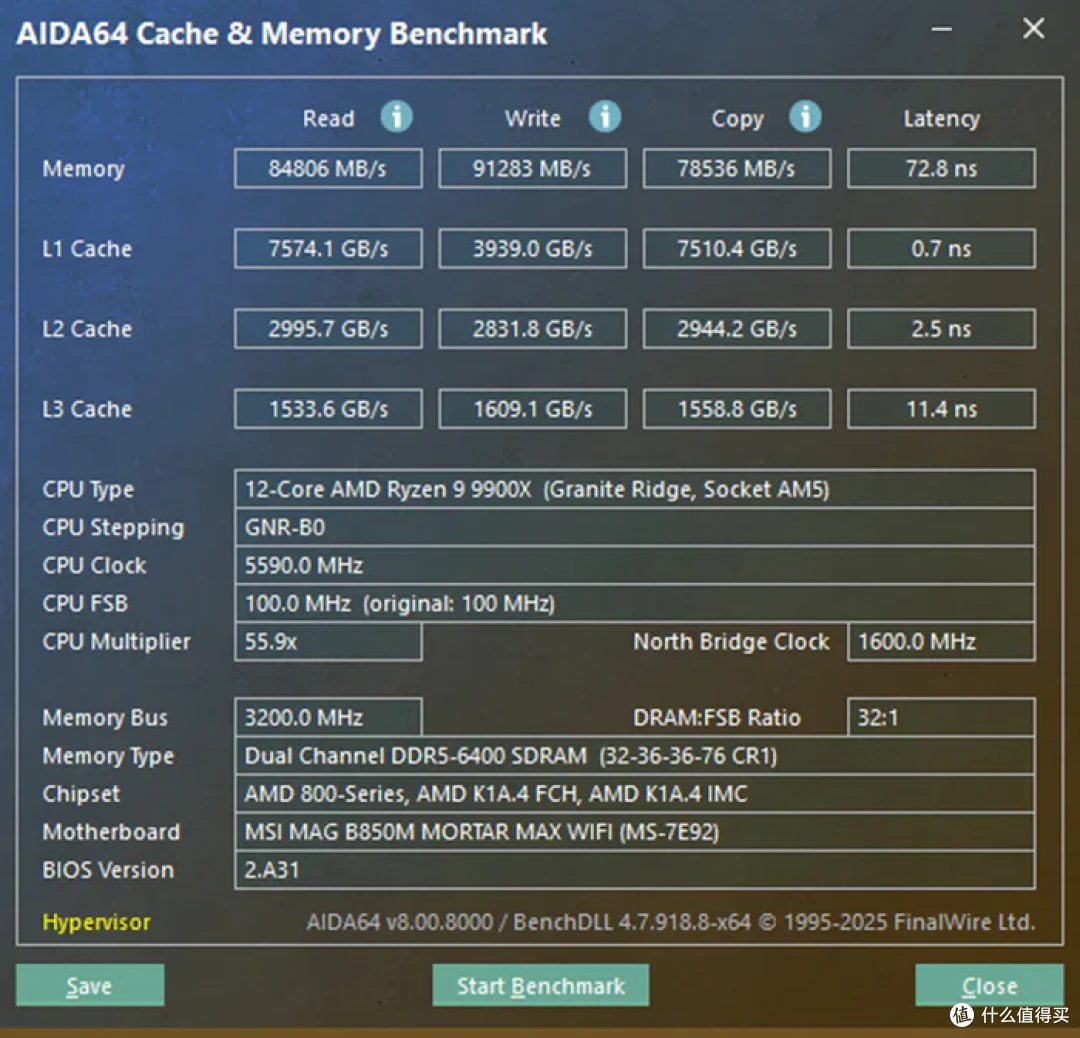

使用 Memory Try It! 直接拉至 6400Mhz，整体读写复制成绩都有不小的提升，读取提升为 84806 MB/s，写入提升为 91283 MB/s，延迟为 72.8ns，提升非常明显。

进一步超频至 8000Mhz，整体成绩为：读取为 90510 MB/s，写入为 101146 MB/s，而延迟为 70.6ns，延迟降低，读写成绩都有大幅提升。这只是理论跑分，要说实际体验，在 AM5 平台上，6000-6400Mhz 依然是最佳的甜点频率范围。

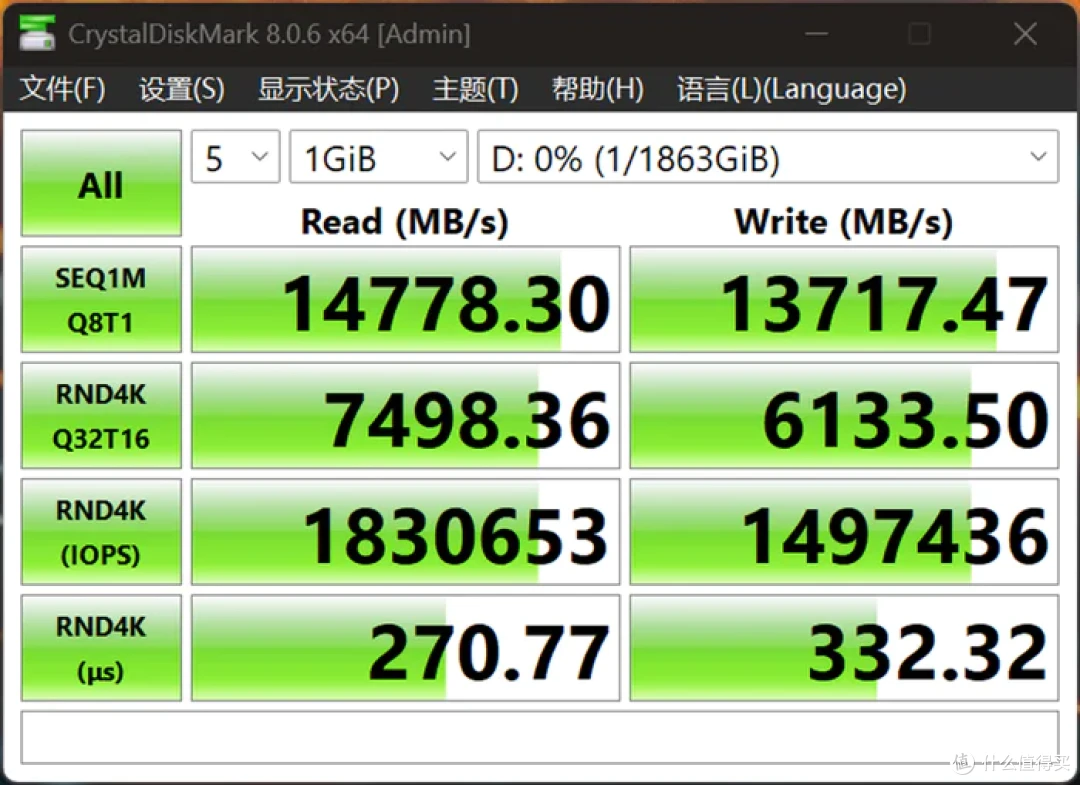

下面进行 PCIe 5.0 M.2 SSD 接口性能测试，CrystalDiskMark 读写基准测试。WD_BLACK SN8100 NVMe SSD 2TB CDM8 SEQ 1MiB Q8T1 读取达 14778.30 MB/s，写入达 13717.47 MB/s，均达到官方标称读写指标。

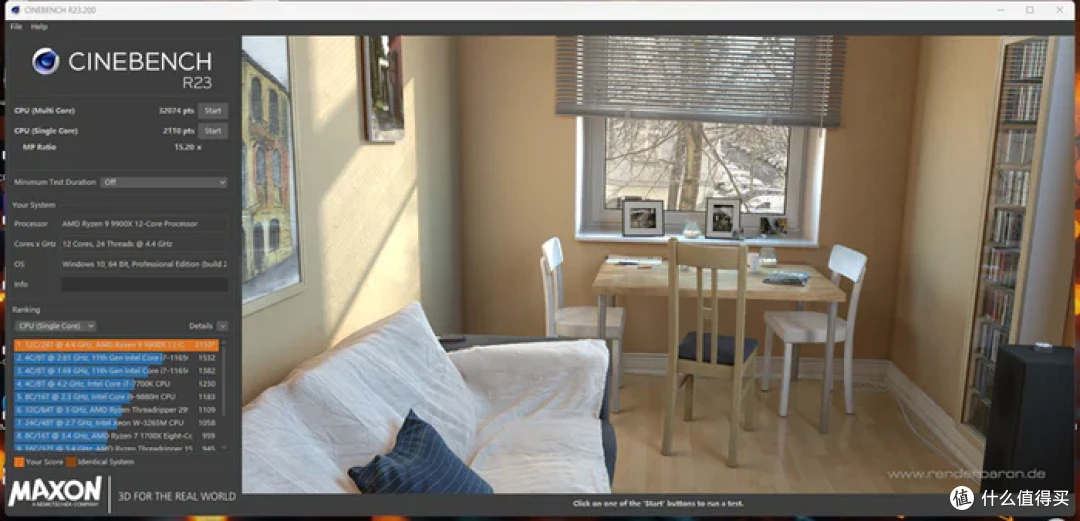

CINEBENCH R23 测试。

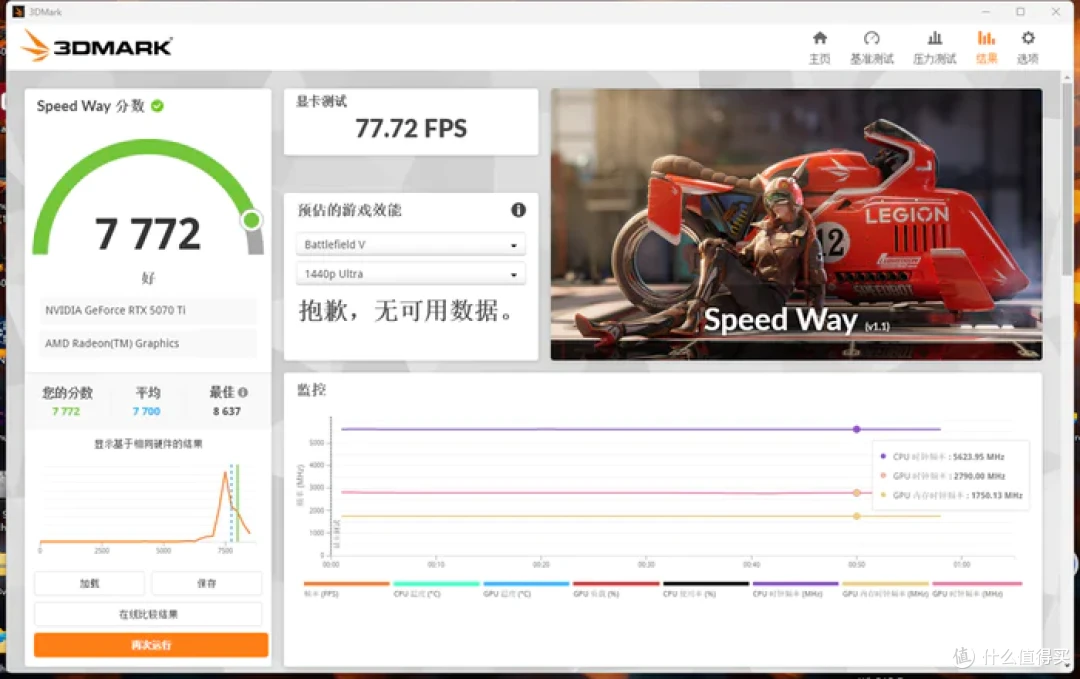

SPEED WAY 测试。

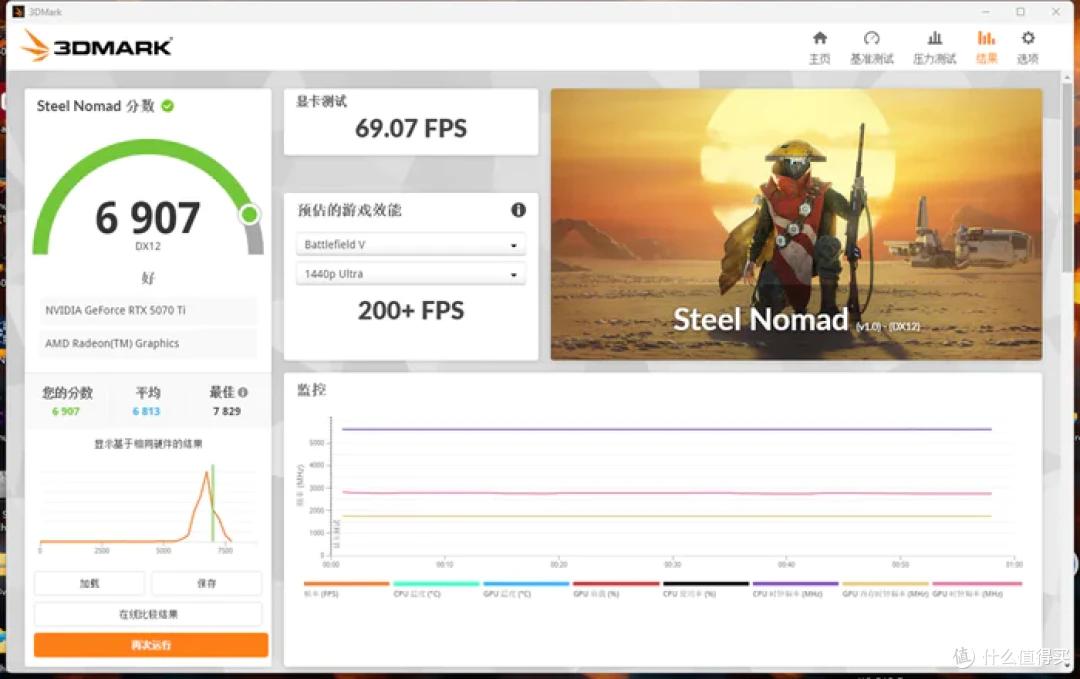

Steel Nomad 测试。

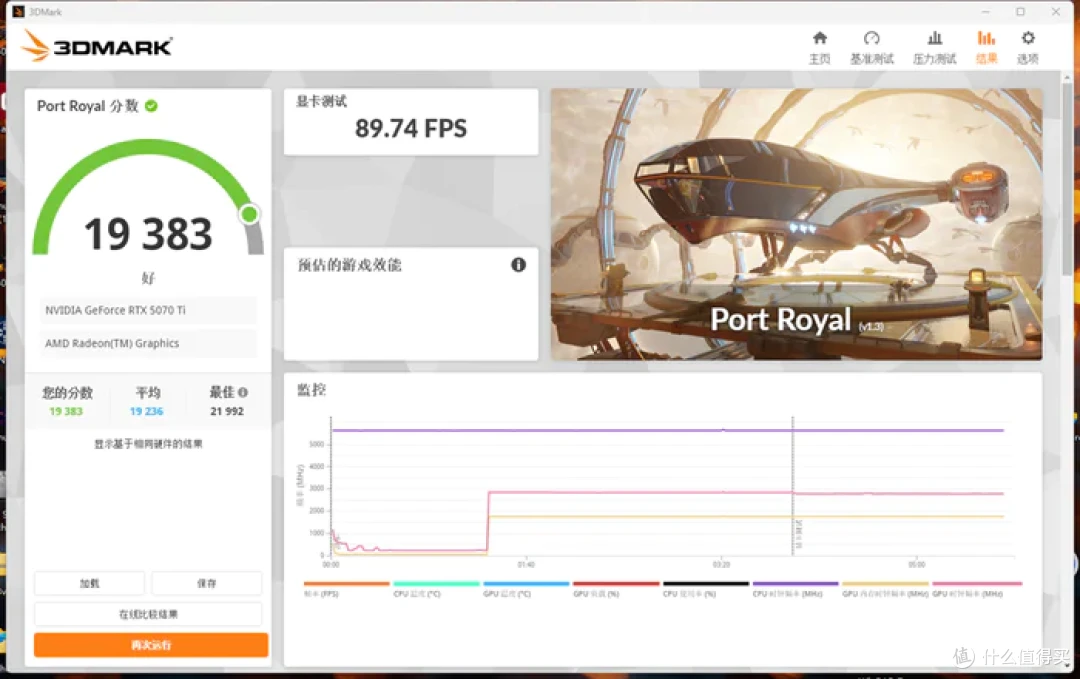

Port Royal 测试。

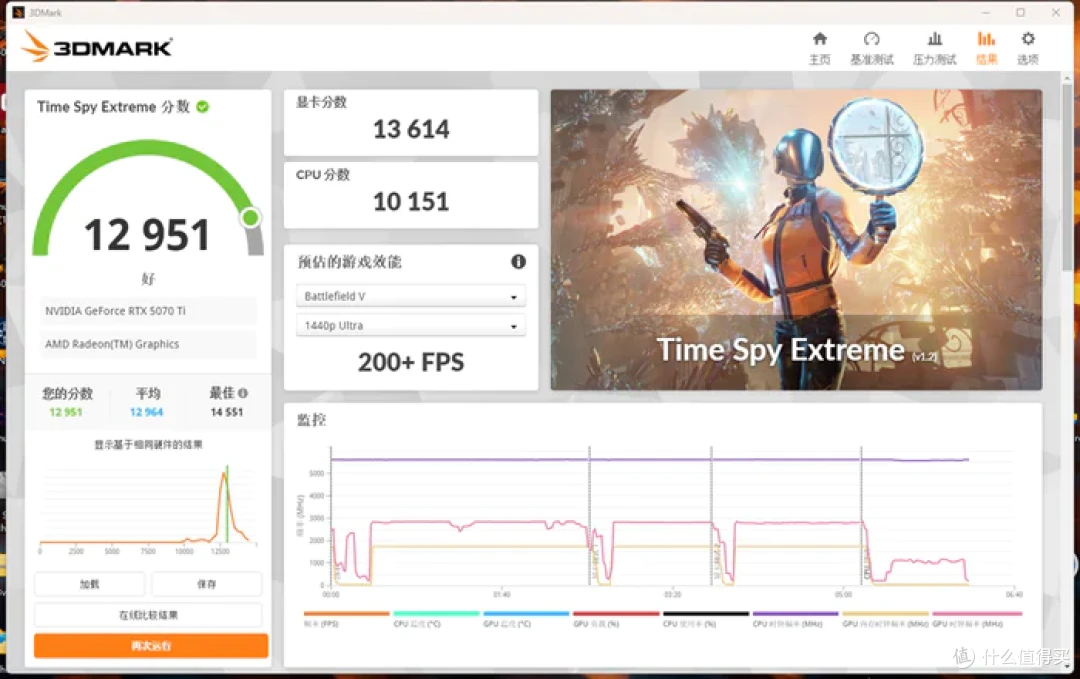

Time Spy Extreme 基准测试。

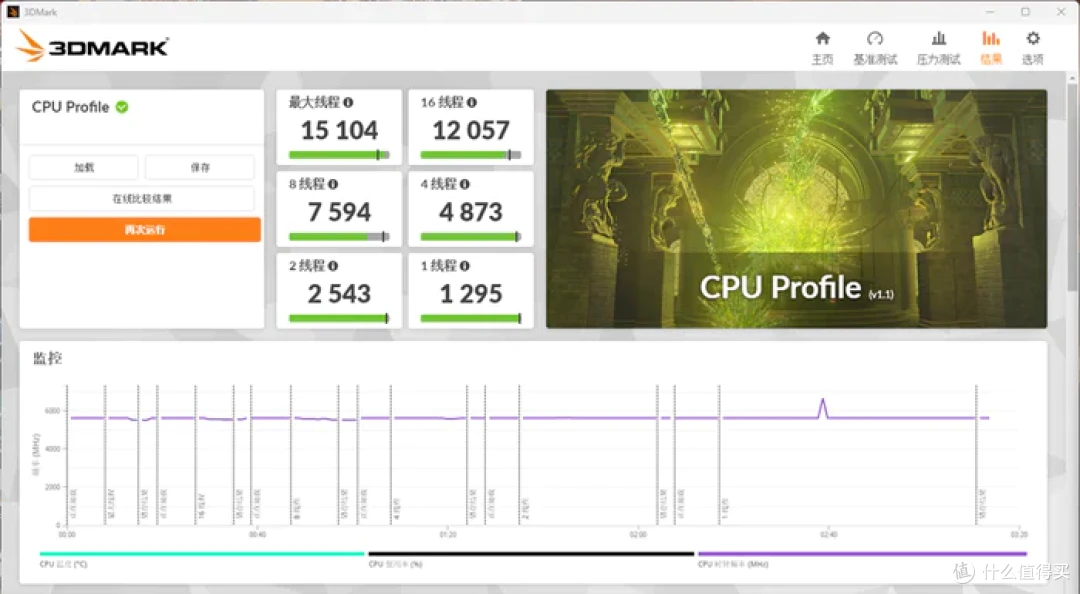

CPU PROFILE 测试。

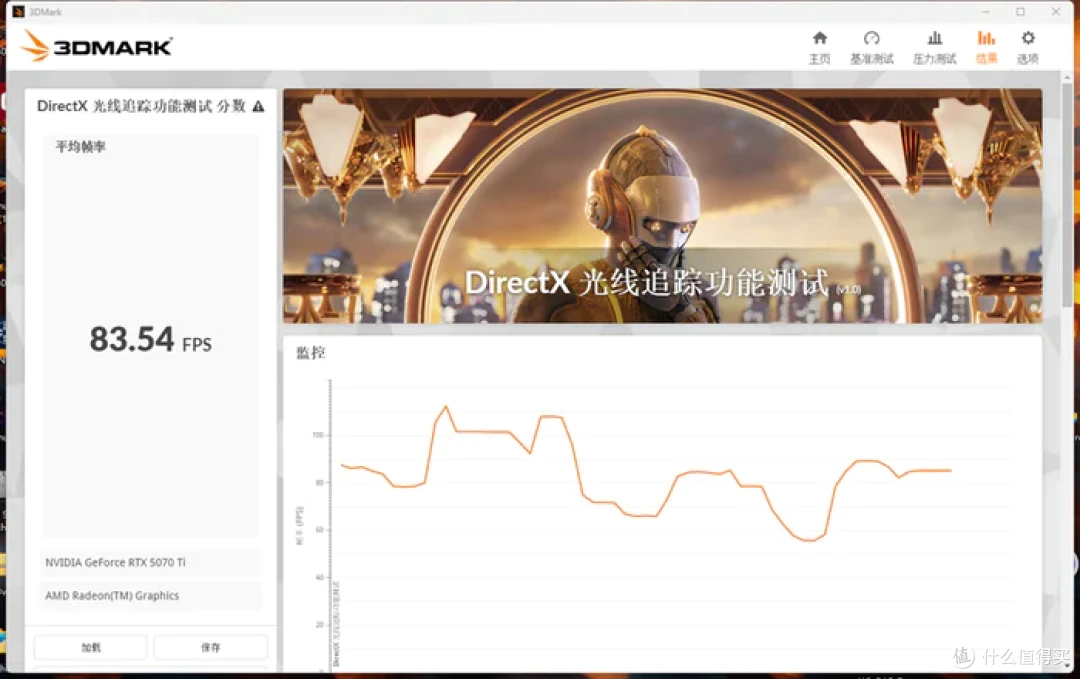

光线追踪测试 83.54 FPS。

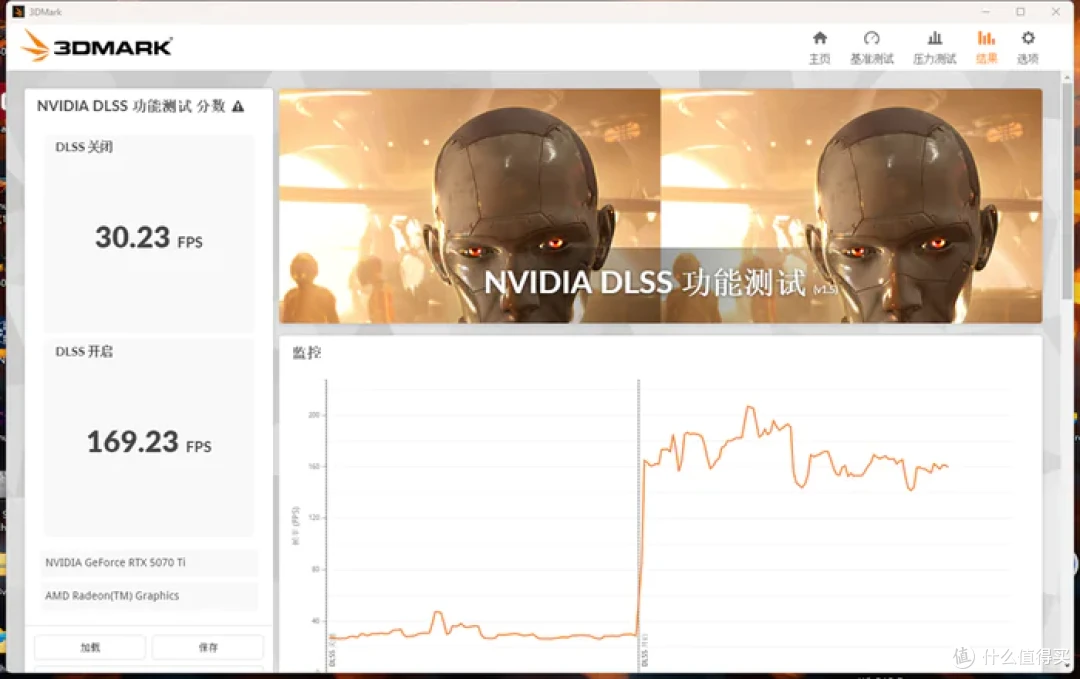

NVIDIA DLSS 功能测试，DLSS 关闭 30.23 FPS，DLSS 开启 169.23 FPS。

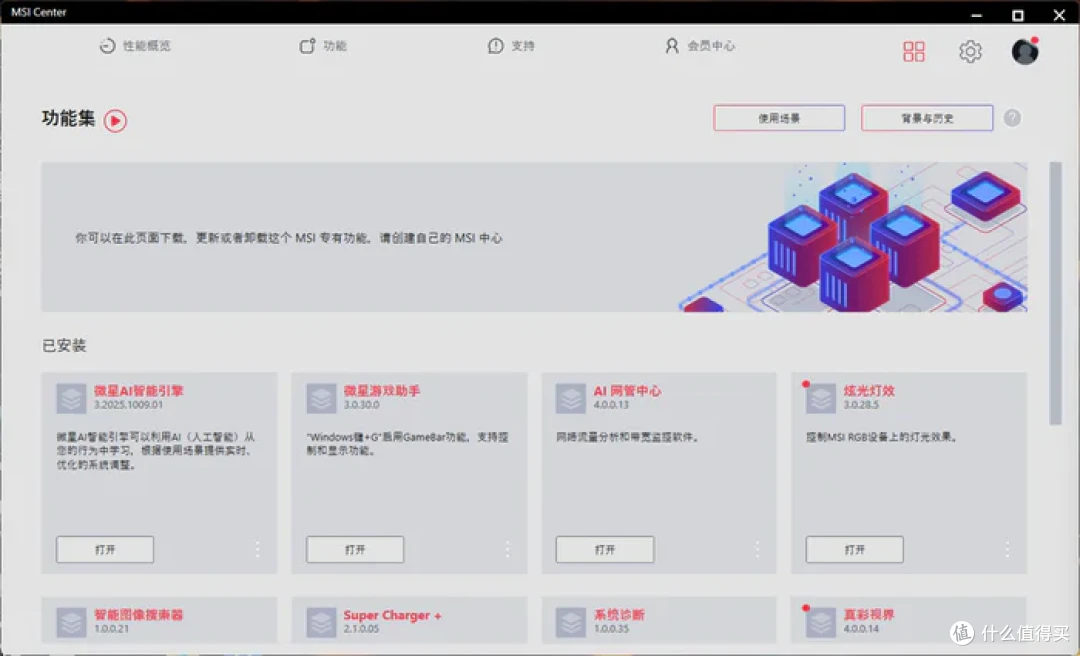

微星主板的特色 MSI CENTER 多功能软件。功能选项页面涵盖众多实用功能。

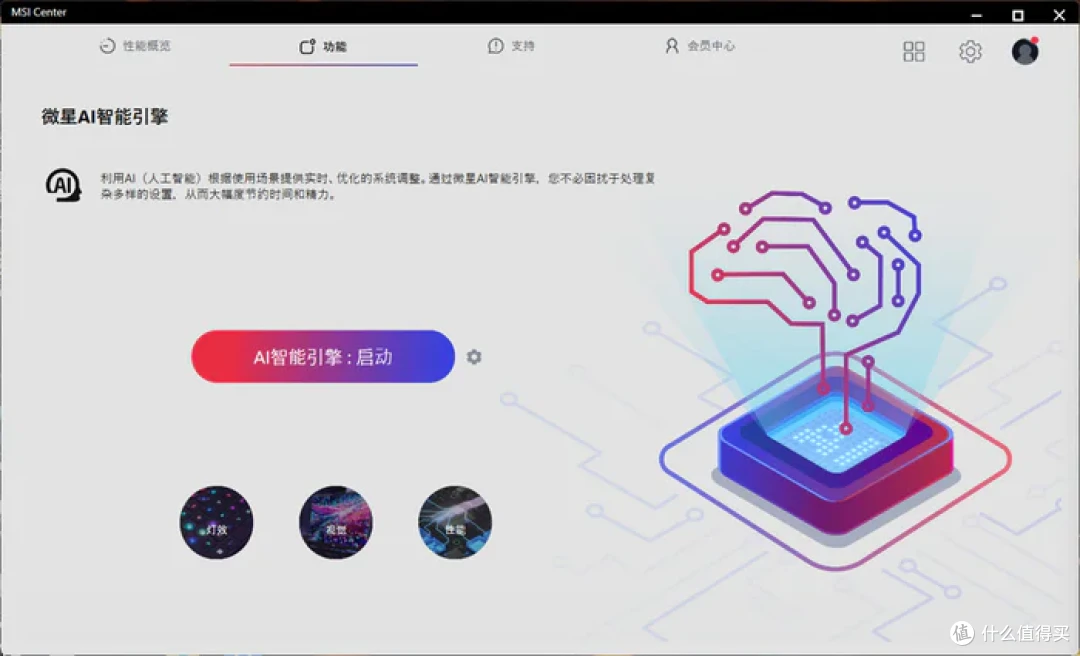

微星 AI 智能引擎。利用 AI 根据使用场景提供实时、优化的系统调整。通过 AI 智能引擎，让玩家不必困扰与复杂的设置，大幅节约时间和精力。

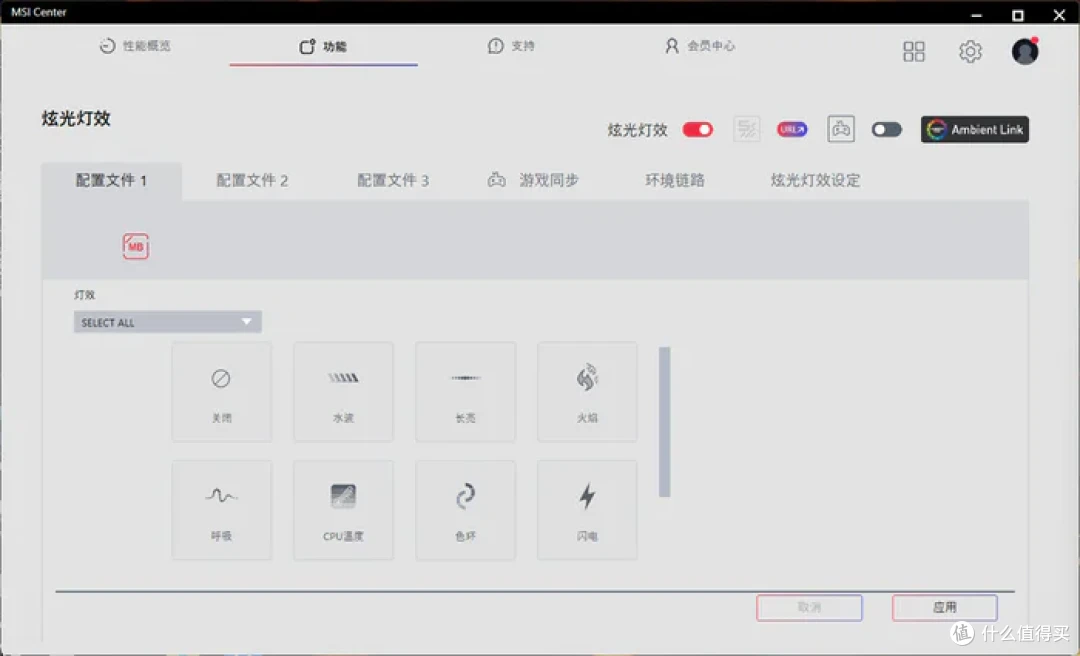

炫光灯效。控制 MSI RGB 设备上的灯光效果，支持多种特效可选。

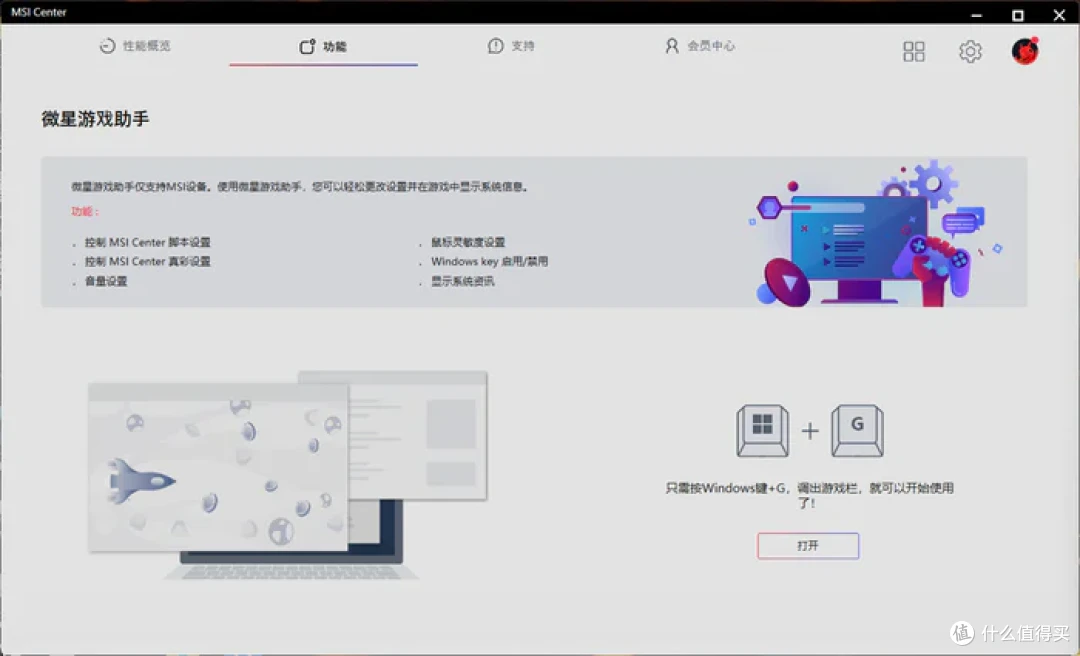

微星游戏助手。可轻松更改设置并在游戏中显示系统信息。

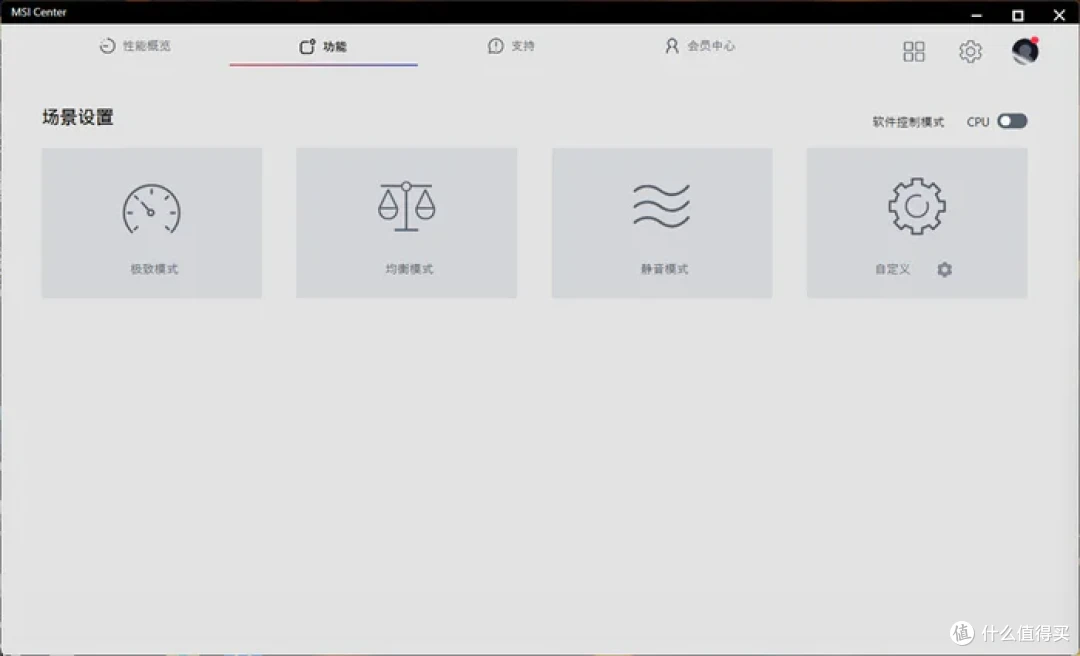

场景模式。可以针对不同场景调整系统性能和风扇转速。MSI Frozr AI 散热系统针对 CPU 与 GPU 温度进行调校。 AI 系统会侦测 CPU 和 GPU 的温度，自动调整系统风扇的转速，确保最佳效能。

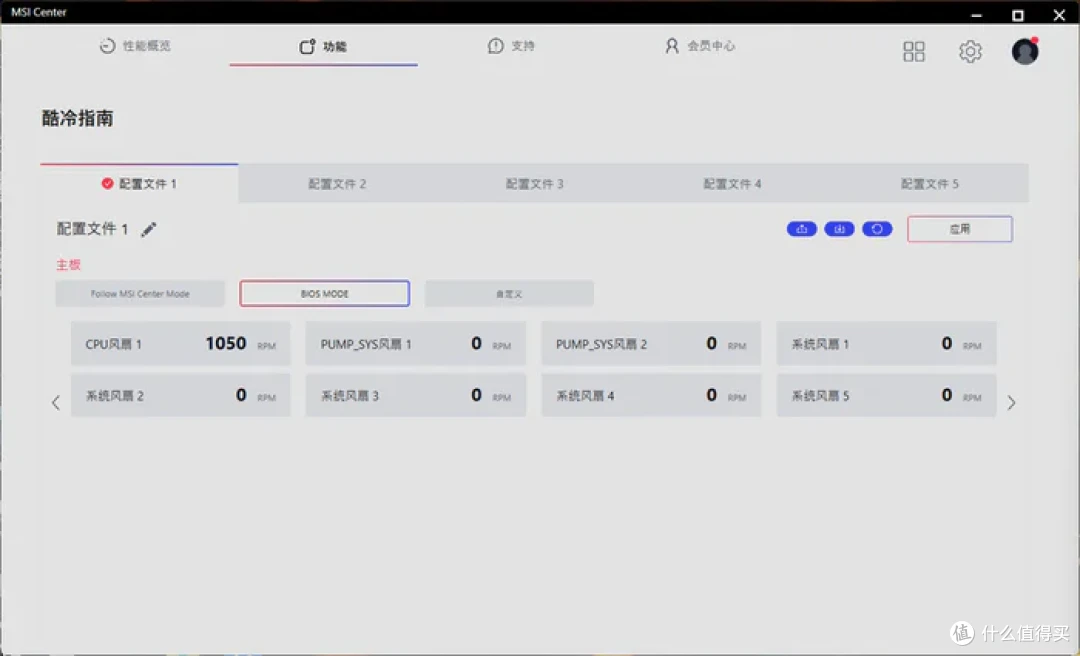

酷冷指南。可根据需求进行风扇、水泵的微调，降温轻松一键调整。

总结

作为微星 B850M 迫击炮家族的“MAX”版本，这块板子把微星最懂玩家的地方都堆上来了——14+2+1 80A 供电、外置 OC Engine、64MB BIOS、四个 M.2、全开放的 CPU/SoC/DDR5 电压体系，再加上一如既往的暗黑军火装甲和 M-ATX 里少见的硬派质感。它不追求 MEG 那种“贵到没朋友”的旗舰叙事，也不是普通迫击炮“够用就好”的保守思路，而是把中高端锐龙 9000、DDR5 高频、PBO/Curve 超频、小机箱高规格装机这几件事一次补齐。如果你想要一块“不用再纠结要不要加钱上大板”的 AM5 M-ATX 主板，那微星 MAG B850M MORTAR MAX WIFI 基本就是最像标准答案的那一块。

以上，仅代表个人观点，如有疑问欢迎留言交流，谢谢观看！
