H3C无线控制器AC主备配置、AP license共享配置、Option 43配置

注意：HCL模拟器当前无法完成AP license共享，本文为虚拟机+实际设备演示，虚拟机中无法执行的命令从实际设备中演示。

一、环境介绍
0、需求
两台无线AC，进行主备配置，希望在AC1宕机掉线的时候，AP自动切换到AC2上，减小网络故障时间，AC license授权进行共享。

1、运行环境
新华三模拟器HCL v5.10.3
实际设备 WX3510X两台

2、地址规划
AC1管理地址VLAN1 192.168.56.11 模拟器中AC1网页管理地址
AC2管理地址VLAN1 192.168.56.12 模拟器中AC2网页管理地址
AC1网络地址VLAN100 192.168.100.11 DHCP服务器Option 43配置地址
AC2网络地址VLAN100 192.168.100.12 DHCP服务器Option 43配置地址
PC地址VLAN110 192.168.110.2 手动获取
AP地址VLAN120 192.168.120.x 自动获取
phone地址VLAN130 192.168.130.x 自动获取
核心交换机作为上述设备的网关
wifi SSID名称 haha 无加密，模拟器不支持输入密码，不支持自动重连wifi

3、网络拓扑


4、前期配置仅主要配置
核心交换机配置

sysname core dhcp enable vlan 1 # vlan 100 # vlan 110 # vlan 120 # vlan 130 # # dhcp server ip-pool 120 gateway-list 192.168.120.1 network 192.168.120.0 mask 255.255.255.0 option 43 hex 800b000002c0a8640bc0a8640c # dhcp server ip-pool 130 gateway-list 192.168.130.1 network 192.168.130.0 mask 255.255.255.0 # interface Vlan-interface100 ip address 192.168.100.1 255.255.255.0 # interface Vlan-interface110 ip address 192.168.110.1 255.255.255.0 # interface Vlan-interface120 ip address 192.168.120.1 255.255.255.0 # interface Vlan-interface130 ip address 192.168.130.1 255.255.255.0 # interface GigabitEthernet1/0/11 port link-mode bridge port link-type trunk port trunk permit vlan all combo enable fiber # interface GigabitEthernet1/0/12 port link-mode bridge port link-type trunk port trunk permit vlan all combo enable fiber # interface GigabitEthernet1/0/21 port link-mode bridge port access vlan 120 combo enable fiber # interface GigabitEthernet1/0/31 port link-mode bridge port access vlan 110 combo enable fiber

AC1配置

sysname AC1 # vlan 1 # vlan 100 # vlan 130 # wlan service-template haha ssid haha vlan 130 service-template enable # interface Vlan-interface1 ip address 192.168.56.11 255.255.255.0 # interface Vlan-interface100 ip address 192.168.100.11 255.255.255.0 # interface GigabitEthernet1/0/0 port link-mode bridge combo enable fiber # interface GigabitEthernet1/0/11 port link-mode bridge port link-type trunk port trunk permit vlan all combo enable fiber # ip route-static 0.0.0.0 0 192.168.100.1 line vty 0 31 user-role network-operator sys user-group system # local-user admin class manage password hash 密码 service-type http authorization-attribute user-role level-15 authorization-attribute user-role network-operator # local-user ip class manage authorization-attribute user-role network-operator # ip http enable # wlan auto-ap enable wlan auto-persistent enable # wlan ap-group default-group vlan 1 # wlan virtual-ap-group default-virtualapgroup # wlan ap ap1 model WA6320-HCL serial-id H3C_66-C9-40-45-04-00 firmware-upgrade enable vlan 1 radio 1 radio enable service-template haha radio 2 radio enable service-template haha gigabitethernet 1 # return

AC2配置

sysname AC2 # vlan 1 # vlan 100 # vlan 130 # wlan service-template haha ssid haha vlan 130 service-template enable # interface Vlan-interface1 ip address 192.168.56.12 255.255.255.0 # interface Vlan-interface100 ip address 192.168.100.12 255.255.255.0 # interface GigabitEthernet1/0/0 port link-mode bridge combo enable fiber # interface GigabitEthernet1/0/12 port link-mode bridge port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 2 to 4094 combo enable fiber line vty 0 31 user-role network-operator # user-group system # local-user admin class manage password hash 密码 service-type http authorization-attribute user-role level-15 authorization-attribute user-role network-operator # ip http enable # wlan auto-ap enable wlan auto-persistent enable # wlan ap-group default-group vlan 1 # wlan ap ap1 model WA6320-HCL serial-id H3C_66-C9-40-45-04-00 firmware-upgrade enable vlan 1 radio 1 radio enable service-template haha radio 2 radio enable service-template haha gigabitethernet 1 # return

PC

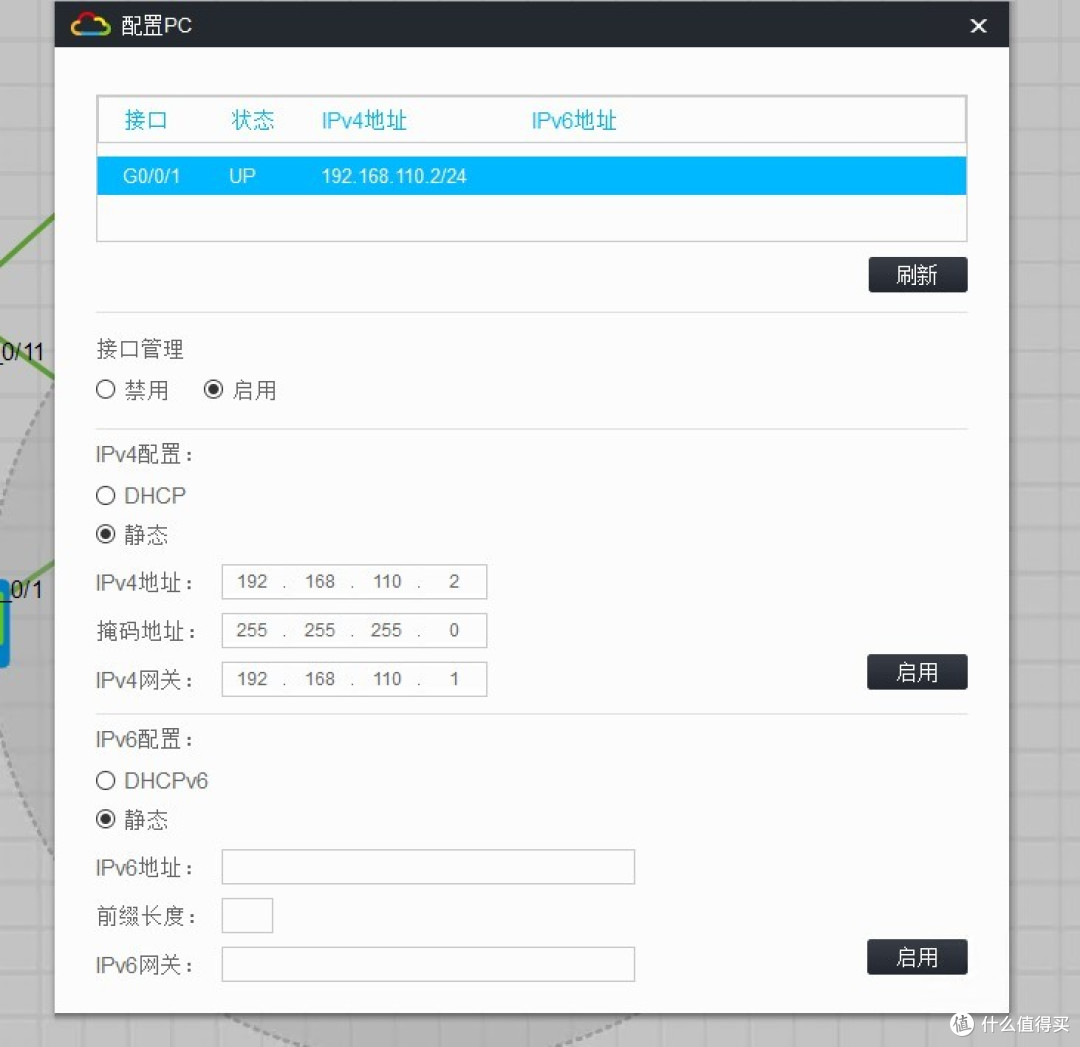

手动固定IP


phone

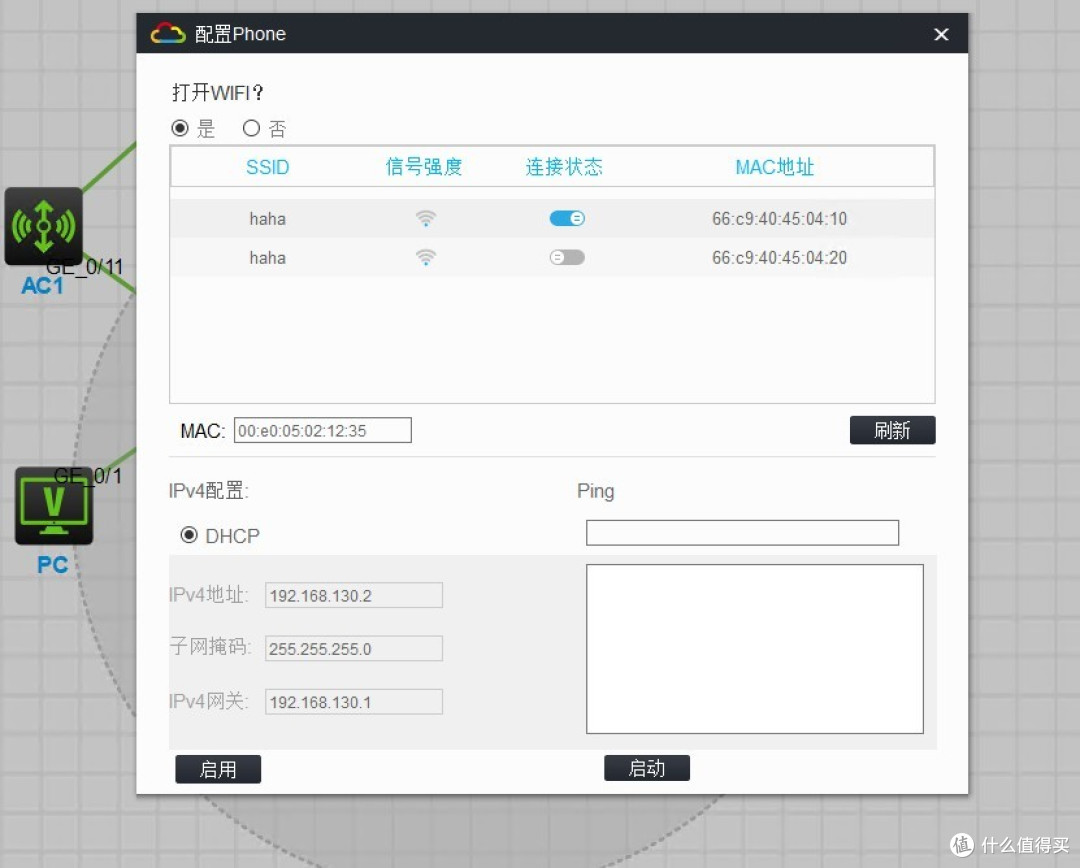

链接wifi，自动获取IP


测试
前期配置后，能够完成设备的PC ping 通phone


二、AC主备配置
主AC配置
在我文章演示的环境中，希望主AC的全部AP都能切换到备用AC中，那么主AC仅需要配置默认AP组的优先级即可，配置优先级为7(默认为4)，配置备用AC地址，配置CAPWAP主动隧道抢占功能。

wlan ap-group default-group priority 7 backup-ac ip 192.168.100.12 wlan tunnel-preempt enable

备用AC配置
在我文章演示的环境中，备用AC需在默认AP组中声明自己是主AC的备份，配置CAPWAP主动隧道抢占功能。

wlan ap-group default-group backup-ac ip 192.168.100.11 wlan tunnel-preempt enable

二、AP license共享
模拟器中无法执行，配置为实际设备
local 为自身
member 为成员

主AC配置

wlan ap-license-group local ip 192.168.100.11 member ip 192.168.100.12 ap-license-synchronization enable

备用AC配置

wlan ap-license-group local ip 192.168.100.12 member ip 192.168.100.11 ap-license-synchronization enable

三、DHCP服务器Option 43配置
如使用H3C作为DHCP服务器，则Option43配置如下

H3C官方手册
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Home/Server/00-Public/Configure/Typical_Configuration_Example/DHCP_Option_43_CE-9895/#

示例1：采用PXE格式配置1个AC IPv4地址时（AC：10.23.200.1），Option选项内容各字段的配置如下。 · 80：Sub-option type，表示PXE格式的固定值。 · 07：Sub-option length，此处后面所跟数据为0000010a17c801，所以长度为7个字节。 · 0000：固定值，不可改变。 · 01：表示其后面AC IPv4地址的个数，此处为1个IPv4地址。 · 0a17c801：表示AC的十六进制IPv4地址。最终在DHCP服务器的DHCP地址池视图下配置为option 43 hex 80070000010a17c801。示例2：采用PXE格式配置2个AC IPv4地址时（AC 1：10.23.200.1，AC 2：10.23.200.2），Option选项内容各字段的配置如下。 · 80：Sub-option type，表示PXE格式的固定值。 · 0b：Sub-option length，此处后面所跟数据为0000020a17c8010a17c802，所以长度为11个字节。 · 0000：固定值，不可改变。 · 02：表示其后面AC IPv4地址的个数，此处为2个IPv4地址。 · 0a17c8010a17c802：0a17c801表示AC 1的十六进制IPv4地址，0a17c802表示AC2的十六进制IPv4地址。最终在DHCP服务器的DHCP地址池视图下配置为option 43 hex 800b0000020a17c8010a17c802。

核心交换机实际配置，IP转换十六进制请自行百度

dhcp server ip-pool 120 gateway-list 192.168.120.1 network 192.168.120.0 mask 255.255.255.0 option 43 hex 800b000002c0a8640bc0a8640c

四、配置文件手动同步
在本文中的AC主备配置、AP license共享配置，是无法进行主备AC配置同步的，需要手动在备用AC中添加AP

可定期从主AC中， 复制AP的配置文件 覆盖到备用AC，如下AP完整配置可粘贴到备用AC中

wlan ap ap1 model WA6320-HCL serial-id H3C_66-C9-40-45-04-00 firmware-upgrade enable vlan 1 radio 1 radio enable service-template haha radio 2 radio enable service-template haha gigabitethernet 1

五、测试

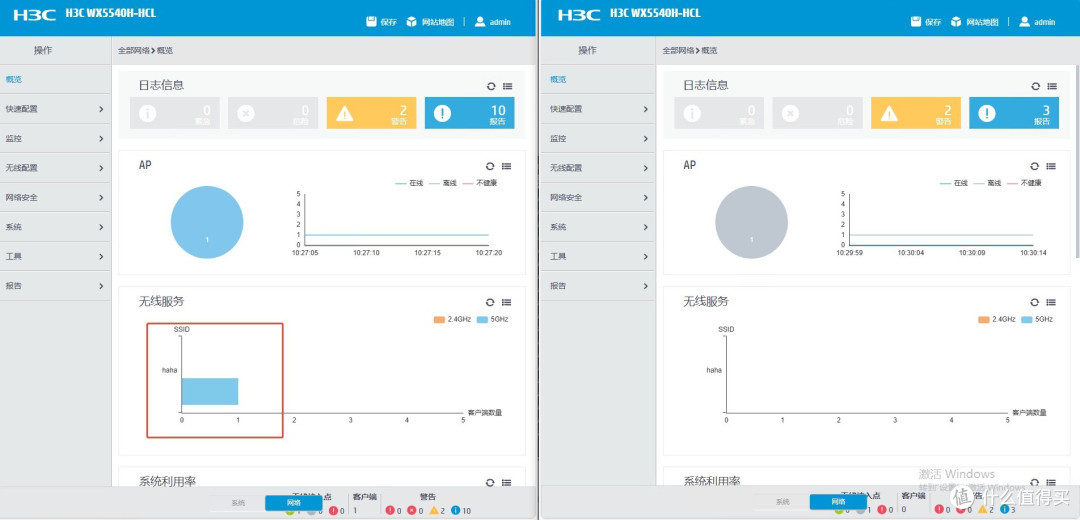

PC持续ping phone
