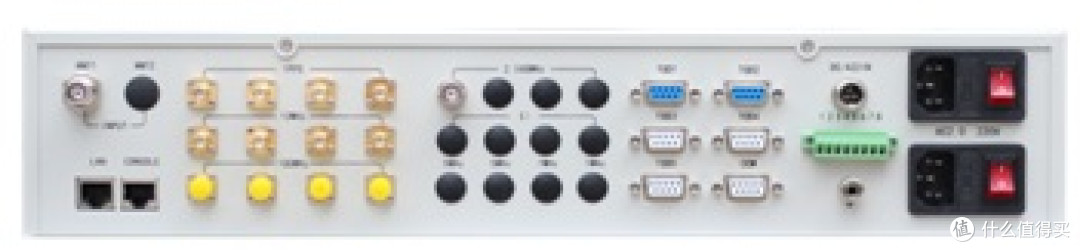

北斗卫星时钟同步（时统设备）详细技术参数介绍

北斗卫星时钟同步（时统设备）详细技术参数介绍

北斗卫星时钟同步（时统设备）详细技术参数介绍

概述

综合同步系统一款面向多领域时频应用、灵活可扩展的高可靠多功能时间频率设备，创新性的采用了基于 CAN 总线全模块化插箱设计，基于 Linux 的全系统集中监控以及具有完全自主知识产权的时间驯服和守时技术，可实现 GPS、北斗等多参考源输入和多类型时频信号输出的按需灵活配置，可实现系统板卡级实时故障诊断与处置，以及 SNMP、UDP、CONSOLE 等多种协议管理控制接口，可广泛应用于国防军工、航空航天、政府金融、移动通信、广播电视、交通能源、科研院所、工业控制、计量与校准等领域。

特点

 输入模块：支持 GPS、北斗、PTP、B 码等多种外参考源，最多可支持 4 路外参考同时输入，可设置优先级

 输出模块：提供 NTP、PTP、TOD+PPS、B 码（DC、AC）、10MHz（正弦波、方波）、2.048MHz（方波）等

 级联扩展：支持插箱级联使用，方便用户进一步拓展使用

 集中监控：系统集中监控，可实时在线监测全系统各功能模块工作电压、温度及核心信号参数

 冗余备份：支持电源、时频守时等核心模块的双冗余备份，故障时可实时诊断并自主完成主备切换

 守时单元：可单选或复选，晶振、铷钟、双晶振、双铷钟、晶振+铷钟

 协议丰富：支持 SNMP、UDP、CONSOLE 等多种协议管理控制接口，易于集中监控和统一维护管理

 快速定制：可在此基础上快速实现特殊需求定制服务

 GPS 输入

接收 GPS L1,C/A 码信号 1575.42MHz，16 通道；授时精度优于 30ns（RMS）

定位精度优于 3m（RMS）冷启动：<29s；热启动<1s

 北斗输入

接收北斗二 B1 信号，1561.098MHz，16 通道授时精度优于 30ns（RMS）

定位精度优于 3m（RMS）冷启动：<35s；热启动<1s

 GPS 北斗输入

GPS 北斗天线输入，指标同上

卫星输入模块其它指标：

卫星接收组件频率准确度：优于±1×10-12

卫星接收组件工作模式：具有定位模式、跟踪模式和位置保持模式

接收灵敏度：捕获≤-148dBm，跟踪≤-160dBm无放大器最长馈线：400 米具备天线传输时延补偿功能

 PTP 外参考输入

IEEE1588 从时钟

从时钟源精度：PTP 同步授时精度 30ns（直连网络）支持 IEEE1558-2002 及 IEEE1558-2008 协议

时钟模块

 恒温晶振

守时精度<20us（24 小时）；秒稳定度优于 5E-12

 铷原子钟

守时精度<1us（24 小时）；秒稳定度优于 3E-11

电源模块

 交流供电

220Vac±20%，47Hz～63Hz

 直流供电

–38.4～–72Vdc

管理模块

1 路 RS232,1 路 RJ45 网络接口。

故障及告警功能：支持告警实时自动上报（包括收星数量、信噪比、定位信息、硬件故障等）和指示

信息存储与上报：告警以外的信息比如时钟工作状态等暂存于设备内，以供网管系统轮询或查询；保存 4000 条最近的信息。

安全管理：具备三级（数据读取、修改、用户口令编辑）安全管理。

输出模块

 NTP 输出

NTP、SNTP 网络对时协议

可作为从服务器同步于其他 NTP 网络时间服务器用户终端同步授时精度：1-10ms（局域网典型值）

NTP 请求量：1000 次/秒

 PTP 输出

支持 IEEE1558-2002 及 IEEE1558-2008 协议主时钟源精度：30ns（直连网络）

支持单步/双步，单播/多播，E-E/P-P 等模式

 B 时间码输出

B(DC)TTL 电平，优于 100ns B(DC)422 电平，优于 200ns B(AC)，优于 10μs

 10MHz 输出

标准正弦波，幅度 12±1dBm，50Ω

准确度： <1E-12（卫星锁定，天平均）<5E-10(保持 1 天,恒温晶振) <5E-11(保持 2 天,铷原子钟)

稳定度：1s<5E-12(恒温晶振）；1s<3E-11(铷原子钟）

相位噪声（恒温晶振）：

1 kHz≤-140dBc/Hz；10kHz≤-150dBc/Hz

 1PPS 输出

TTL 电平，方波，50Ω

授时精度：<30ns(RMS) 脉冲宽度：100ms

极性：正脉冲，上升沿时间：<10ns

 TOD 串口输出

9600-N-8-1，时间系统等信息

 E1 输出

2.048MHz：方波，75Ω

2.048Mb/s (E1)：75Ω，HDB3 编码，具备同步状态指示 SSM，功能满足 GB/T 7611—2001 中 6.4 条规定的要求

漂移符合 ITU-T 建议 G.811 的要求波形符合 ITU-T G.703

抖动性能：符合 ITU G.823

整机参数

尺寸： 3U 机箱 447×133.5×450mm

重量： <10kg

工作温度：-10℃～+50℃；

存贮温度：-25℃～+85℃

湿度： 95％无冷凝； 功耗： 60W（典型值）

MTBF：100000 小时

其它功能特性

序号 名 称 标准参数值

1 可靠性 全冗余，无单点故障造成系统失效

2 自由振荡时频率准确度（一年） 优于±1.6×10-8

3 最小牵引入范围 ±1.6×10-8

4 最小保持入范围 ±1.6×10-8

5 MTIE YDT 1012-1999 中 4.2.3 条

6 TDEV YDT 1012-1999 中 4.2.3 条

7 抖动 ≤0.05UI

8 漂移输入容限 YDT 1012-1999 中 4.2.4 条

9 抖动输入容限 YDT 1012-1999 中 4.2.4 条

10 噪声传递特性 YDT 1012-1999 中 4.2.5 条

11 相位瞬变和相位不连续性 YDT 1012-1999 中 4.2.6 条、4.2.7 条

12 时钟功能 自由、快捕、锁定、保持

13 频率产生 数字合成

14 输入配置 支持冗余配置

15 同步输入方式 支持 GPS/北斗、外接钟、2048kb/s、2048kHz

16 同步输入数量和类型 支持 4 路 E1/2.048MHz/10MHz 输入

17 输入参考选择方式 强制命令、信号失效（LOS、OOF、AIS）、SSM 质量等级、优先级

18 输入参考信号监测量 OOF、AIS、BVP、CRC、LOS，Δf/f、MTIE、TDEV、原始相位数据、SSM

19 输入参考信号监测量门限设定方式 支持网管设置告警门限和超过门限值后的告警级别

20 定时性能监测 对于定时性能监测参数，应能提供 1 天的原始相位数据，1～1000 秒的最大时间

间隔误差、时间偏差和相对频率偏差数据。

21 单机架满配输出容量 说明 1+1 或 1:1 配置情况下，单机架满配输出容量。

22 通信功能 通信协议采用 SNMP 协议

22 告警分类功能 分为事件报告、次要告警、主要告警和严重告警

监控管理功能如下：

a) 支持告警定位到功能模块；

b)应支持向网管提供事件报告、次要告警、主要告警和严重告警；

c)支持告警指示，并同时可向外送出可闻和可视信息；

23 监控管理功能 d) 通过设备通信接口完成以下监控管理功能：

1) 对各卡板工作状态的查询；2) 对时钟工作状态的查询；3) 对定时输入信

号的闭塞、打开、倒换操作和优先级的修改及对 SSM 功能的设置；4) 对监测项

目的告警门限和告警级别的修改；5) 对监测数据、告警信息的查询；6) 对用户

/口令的设置和修改；7) 对告警的人工清除。

24 网管接口 支持 TCP/IP 协议，支持多个 Telnet 连接

25 热插拔 支持

26 铷钟寿命 ≥10 年

附：综合同步系统选型指南

板卡分类 代号 名称 槽位 接口定义

电源板卡 A 220V/110V 输入板卡* 2 220V/110V 交流电源输入

B 48V 输入板卡* 2 48V 直流电源输入

A GPS 接收机

输 卫星接收机 B 北斗接收机 1 2 路 GNSS 天线信号输入

2 路 TOD 输出（RS232 电平，RJ45 接口）

C GPS/北斗双模接收机

入

D 全频接收机

板

E 时码外参考 1PPS+TOD（NMEA），2 路三芯航插

卡

外参考 F PTP 外参考 1 1 路 PTP 网口（RJ45）、1 路 CONSOLE 口（RJ45）

G B 码外参考 1 路三芯航插，RS422 电平

采集测量 H 电源周波测量 1 交流电源输入，测量频率精度优于 0.001Hz；电力规约

A NTP 输出 1 4 路 NTP 网口输出（RJ45）

B PTP 输出 1 2 路 PTP 网口输出、2 路 CONSOLE（RJ45）

C B(DC)码 TTL 输出 1 TTL/LvTTL：5 路 SMA

D B(DC)码 RS422 输出 1 RS422：4 路三芯航插

E B(AC)码输出 1 5 路 SMA

输出板卡

F 1PPS 输出 1 5 路 SMA

G 10MHz 正弦波输出 1 5 路 SMA

H 10MHz 方波输出 1 5 路 SMA

I 1PPS+TOD 输出 1 4 路 RS232,RJ45

J 1PPS+TOD 输出 1 4 路 RS422,RJ45

K E1 输出 1 2.048MHz/E1(2.048bps)5 路 SMA

守时板卡 A 恒温晶振 2 1 路 SMA 接口的 1PPS、至少 1 路 SMA 接口的 10MHz

B 铷钟 3 1 路 SMA 接口的 1PPS、至少 1 路 SMA 接口的 10MHz

管理板卡 A 集中管理 1 SNMP 网口（RJ45）、CONSOLE（RJ45）、

上级级联接口（RJ45）、下级级联接口（RJ45）

备注：

 系统框架为总线式模块化结构

 至少装配一个电源卡，最多支持两个电源卡

 集中管理卡为必选板卡

 3U 机箱，21 个槽位，其中 15 个槽位任意组合

 输入模块可选：GPS、北斗、GPS+北斗、时码外参考、PTP 外参考（均占 1 槽位，可复选组成冗余参考源）

 输出模块可选：NTP、PTP、IRIG-B、10M、1PPS、FP、TOD、E1（均占 1 槽位，可复选组成多路输出）

 守时单元可选：恒温晶振、铷钟（内嵌于输入模块中，不占用槽位，当无 GPS/北斗模块时需要单独占用槽位，可复选组成双铷钟、双恒温晶振或恒温晶振+铷钟组合）

-------------------------------------------------------------------------------------------------------------------------------------------------------------
