能充苹果全家桶,mophie三合一旗舰无线充拆解

2020-10-20 09:00:00 6点赞 7收藏 0评论

每次苹果新机发布都会引发一次换机潮,而且这一数量还相当庞大。不过今年新款Apple Watch以及新发布的iPhone12都不再标配充电器。苹果这一看似小小的举措,却在用户和配件商间引起轩然大波。mophie作为苹果的深度合作伙伴,面对iPhone新机发布以及巨大的市场空缺,推出了一款三合一无线充电座供消费者选择。

这款产品主体采用黑色配色,由底座和两个支撑板构成,集成了手机、蓝牙耳机手表无线充电功能,支持7.5W+5W+5W无线充。每天回到家中,将电量见底的苹果全家桶往上一放便可开始充电,保持桌面整洁的同时,使用起来也更加省心。一起来看看其内部设计做工。

一、mophie三合一无线充外观


能充苹果全家桶,mophie三合一旗舰无线充拆解


包装盒正面展示了mophie品牌、产品外观图、名称以及特性等信息。


能充苹果全家桶,mophie三合一旗舰无线充拆解


背面是产品实际使用场景图以及四大特性描述,右下角有Made for Apple WATCH标识。


能充苹果全家桶,mophie三合一旗舰无线充拆解


侧面罗列出产品支持的充电设备。


能充苹果全家桶,mophie三合一旗舰无线充拆解


打开包装,内部采用纸盒进行固定保护,前端设有提手,方便将产品取出。


能充苹果全家桶,mophie三合一旗舰无线充拆解


盒子最上层放置的是无线充底座。


能充苹果全家桶,mophie三合一旗舰无线充拆解


取出底座,下面有纸板进行隔离,纸板上印有mophielovesyou字样。


能充苹果全家桶,mophie三合一旗舰无线充拆解


最下层放置手机支撑板和适配器等部件。


能充苹果全家桶,mophie三合一旗舰无线充拆解


包装内全部东西一览,包括无线充底座、手机和手表支撑板、适配器和说明书。


能充苹果全家桶,mophie三合一旗舰无线充拆解


产品组装好后一览。


能充苹果全家桶,mophie三合一旗舰无线充拆解


充电器机身壳磨砂处理,输入端配备固定式国标插脚。外壳上标注有相关参数信息,19V1.3A输出,并且已经通过了CCC认证和VI级能效认证。


能充苹果全家桶,mophie三合一旗舰无线充拆解


输出端采用圆柱DC插头。


能充苹果全家桶,mophie三合一旗舰无线充拆解


无线充底座顶部采用TPU材质亮面板,并设有耳机无线充凹槽以及手机/手表支撑板插槽,中间设有胶垫支持保护手机。


能充苹果全家桶,mophie三合一旗舰无线充拆解

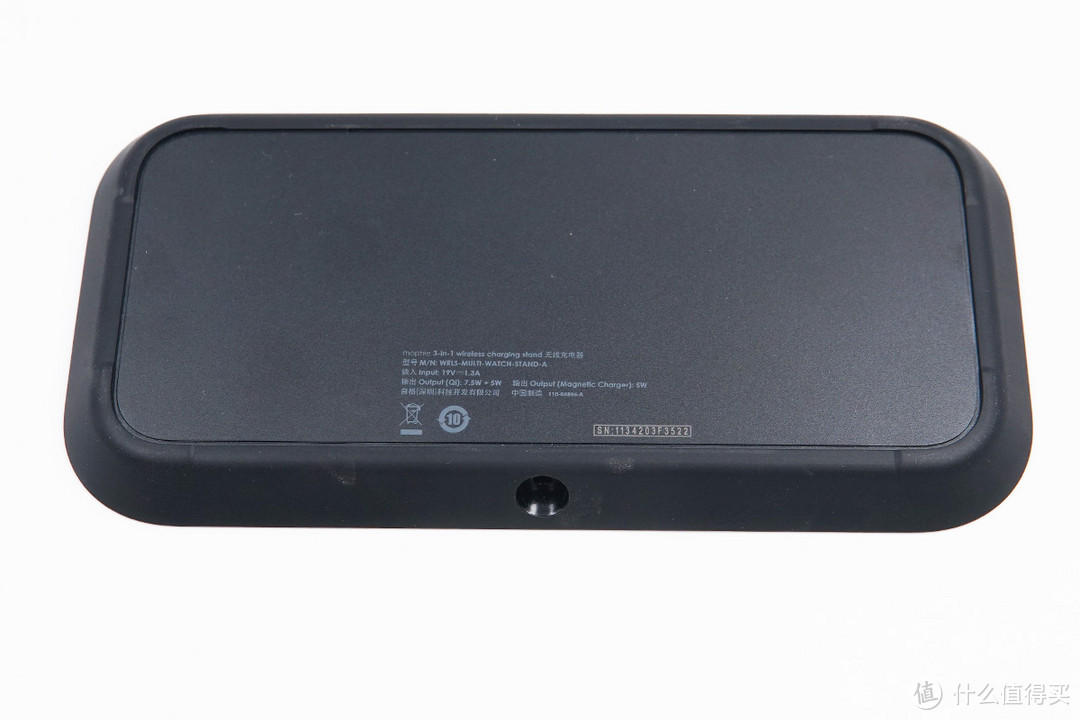

底座底面小顶面大,底部外壳磨砂处理,此外标注有产品的参数信息,输入19V1.3A,支持Qi输出7.5W+5W,以及磁吸无线充5W,自格科技开发有限公司生产,并且已经通过了Qi、RoHS、FCC和CE认证。


能充苹果全家桶,mophie三合一旗舰无线充拆解


底座背面中心是DC插孔。


能充苹果全家桶,mophie三合一旗舰无线充拆解


正面设有LED指示灯。


能充苹果全家桶,mophie三合一旗舰无线充拆解


顶面左侧是耳机无线充模块,内凹设计,并采用胶垫进行防滑和保护。


能充苹果全家桶,mophie三合一旗舰无线充拆解


中间以及右侧则设有插槽用来连接手机和手表无线充电支撑板。


能充苹果全家桶,mophie三合一旗舰无线充拆解


支撑板底部设有卡扣帮助固定,固定槽内部是连接器,为无线充电电路供电。


能充苹果全家桶,mophie三合一旗舰无线充拆解


产品实际使用场景图,支持iPhone全家桶同时进行无线充,提高效率并让桌面更加整洁。


能充苹果全家桶,mophie三合一旗舰无线充拆解


并且手表无线充电板采用磁吸式设计,到家后取下表一放即可,无需进行各种调整,十分省心。

二、mophie三合一无线充拆解


能充苹果全家桶,mophie三合一旗舰无线充拆解


底座顶部亮面板使用双面胶粘贴固定,内部塑料板使用螺丝进行封装。


能充苹果全家桶,mophie三合一旗舰无线充拆解


拆掉螺丝取出中间层塑料板即可看到内部器件。


能充苹果全家桶,mophie三合一旗舰无线充拆解


主板采用螺丝固定,通过导线连接手机、手表以及耳机三大功能模块。


能充苹果全家桶,mophie三合一旗舰无线充拆解


主板正面一览,左侧连接耳机无线充电线圈以及LED灯,中间的导线延伸出去连接的是手机充电线圈,右侧则连接手表无线充模块,主板上有两路无线充电电路,分别为耳机和手机充电。板子布局层次清晰。


能充苹果全家桶,mophie三合一旗舰无线充拆解

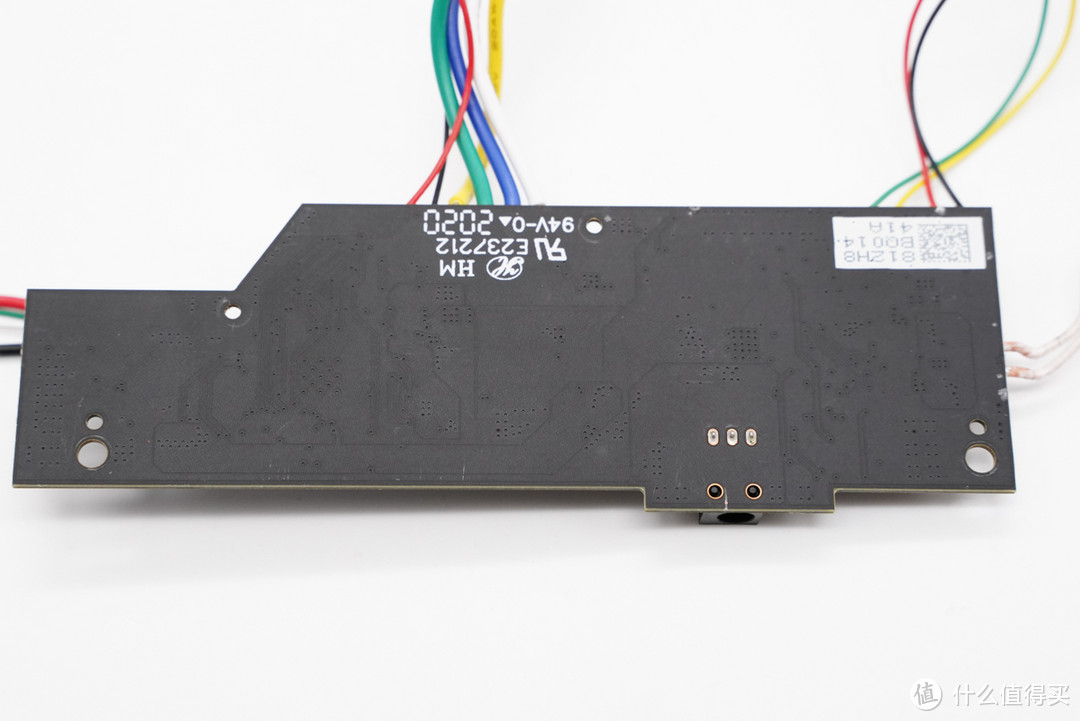

主板背面一览。


能充苹果全家桶,mophie三合一旗舰无线充拆解


DC输入母座特写。


能充苹果全家桶,mophie三合一旗舰无线充拆解


思瑞浦LMV324B运放,用于无线充电信号解调。


能充苹果全家桶,mophie三合一旗舰无线充拆解


思瑞浦LMV324B资料信息。


能充苹果全家桶,mophie三合一旗舰无线充拆解


两颗6脚芯片和6R8电感,降压为耳机无线充电和手表无线充电供电。


能充苹果全家桶,mophie三合一旗舰无线充拆解


CPS5333,来自易冲的降压芯片,用于降压5V输出。


能充苹果全家桶,mophie三合一旗舰无线充拆解


LMBT3946 通用PNP/NPN三极管。


能充苹果全家桶,mophie三合一旗舰无线充拆解

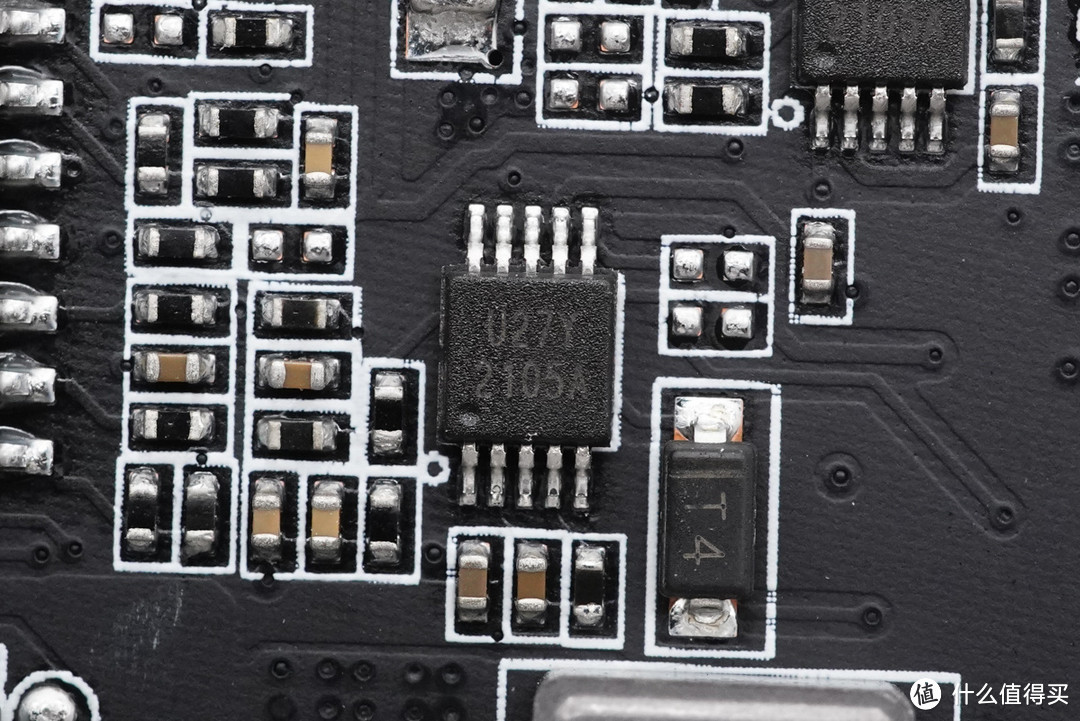

丝印2105A的无线充电半桥芯片,共有两颗组成H桥驱动。


能充苹果全家桶,mophie三合一旗舰无线充拆解


另一颗丝印2105A的驱动芯片。


能充苹果全家桶,mophie三合一旗舰无线充拆解

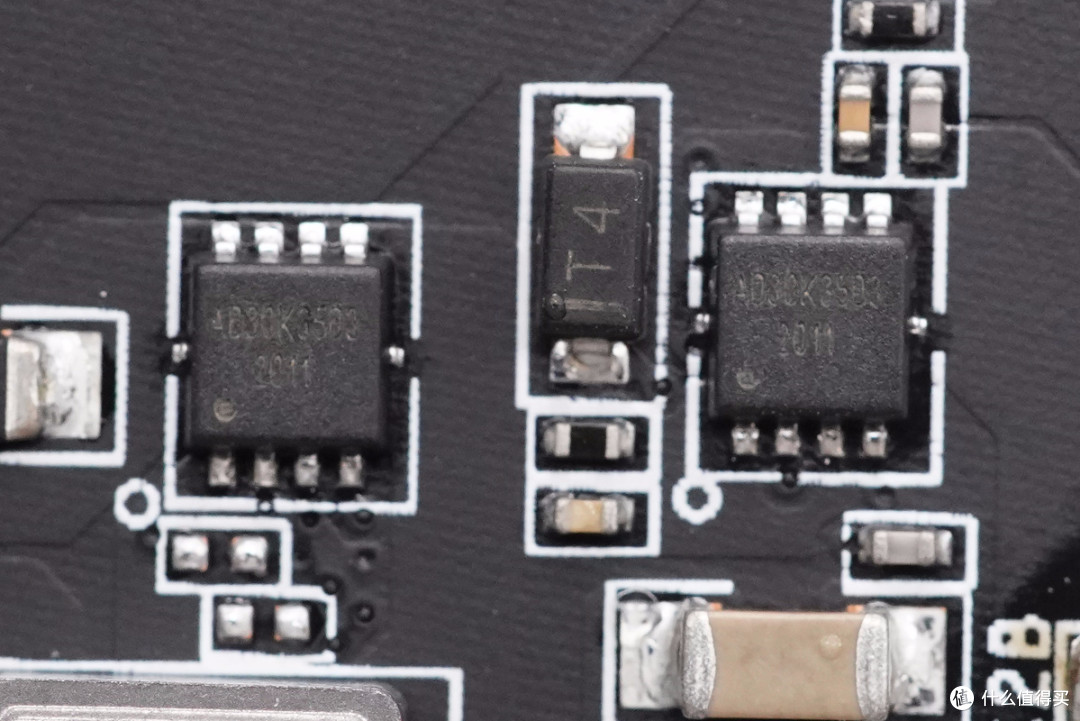

两颗砹德曼AD30K35D3,双NMOS,耐压30V,两颗组成H桥,用于耳机无线充电线圈驱动。


能充苹果全家桶,mophie三合一旗舰无线充拆解


砹德曼半导体AD30K35D3资料信息。据悉,砹德曼半导体针对无线充电市场可以提供从Buck-Boost用MOS到H桥驱动到线圈切换用各种规格的MOSFET。


能充苹果全家桶,mophie三合一旗舰无线充拆解


四颗NPO谐振电容并联。


能充苹果全家桶,mophie三合一旗舰无线充拆解


耳机无线充电线圈特写。


能充苹果全家桶,mophie三合一旗舰无线充拆解


LED指示灯特写。


能充苹果全家桶,mophie三合一旗舰无线充拆解


另一组LED灯特写,均为白色LED。


能充苹果全家桶,mophie三合一旗舰无线充拆解


易冲CPS8100GQ,手机和手表无线充电路主控芯片。


能充苹果全家桶,mophie三合一旗舰无线充拆解


40.000MHz无源晶振,为无线充电主控芯片提供时钟


能充苹果全家桶,mophie三合一旗舰无线充拆解


LMBT3946 通用PNP/NPN三极管。


能充苹果全家桶,mophie三合一旗舰无线充拆解

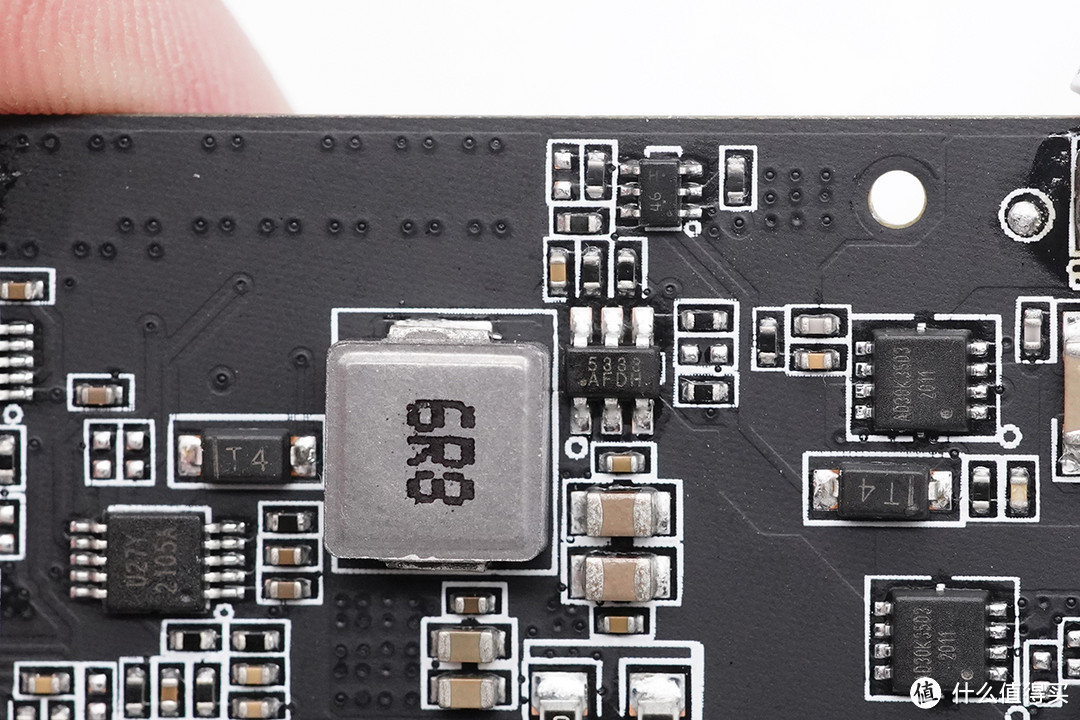

板子中间区域是6R8电感和五颗砹德曼AD30K35D3 MOS管。


能充苹果全家桶,mophie三合一旗舰无线充拆解


6R8合金电感特写,用于定频调压。


能充苹果全家桶,mophie三合一旗舰无线充拆解


电感右下的砹德曼AD30K35D3用于降压,支持iPhone定频调压无线充电。


能充苹果全家桶,mophie三合一旗舰无线充拆解


电感右侧两颗用于双无线充电线圈切换。


能充苹果全家桶,mophie三合一旗舰无线充拆解


电感左侧两颗组成H桥用于手机无线充电线圈驱动。


能充苹果全家桶,mophie三合一旗舰无线充拆解


四颗NPO谐振电容特写。


能充苹果全家桶,mophie三合一旗舰无线充拆解


手机无线充供电小板特写。


能充苹果全家桶,mophie三合一旗舰无线充拆解


拆掉手机支撑板正面外壳,内部两侧使用螺丝封装。


能充苹果全家桶,mophie三合一旗舰无线充拆解


将底部外壳也拆开,黑色小板使用螺丝固定。


能充苹果全家桶,mophie三合一旗舰无线充拆解


拆掉螺丝即可将小板分离,进而将无线充电线圈取出。


能充苹果全家桶,mophie三合一旗舰无线充拆解

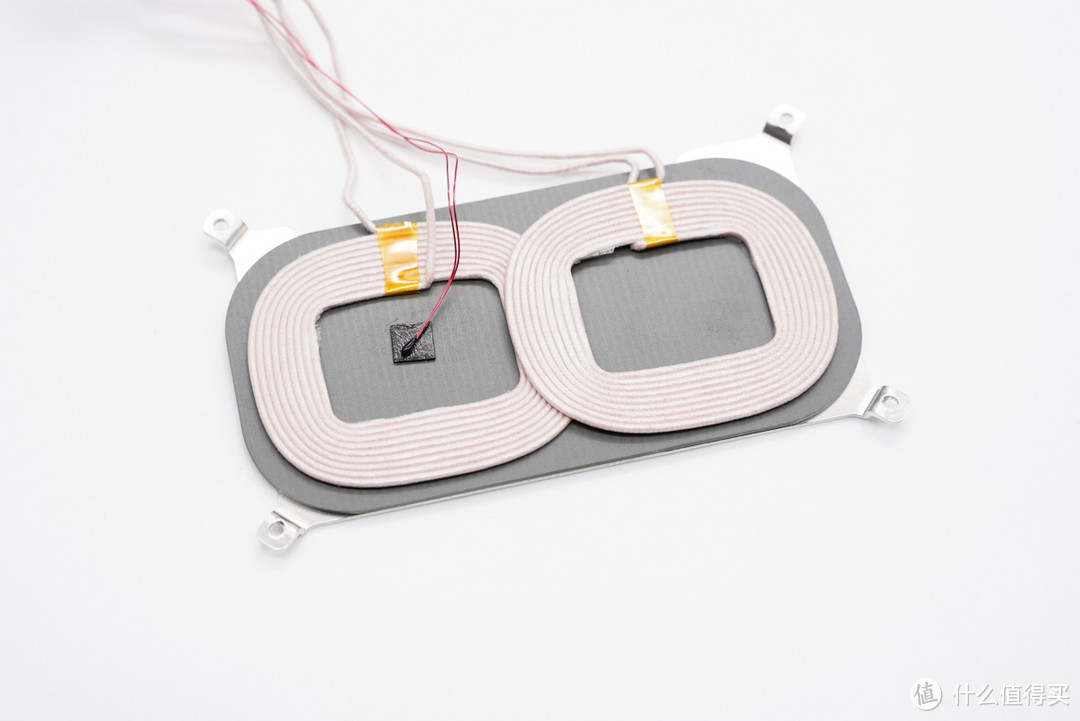

支撑板内部设有两个无线充电线圈,使得手机横竖都能进行无线充电。此外还配有热敏电阻进行温度监控。


能充苹果全家桶,mophie三合一旗舰无线充拆解


背面配有金属板帮助散热。


能充苹果全家桶,mophie三合一旗舰无线充拆解


手表无线充供电小板特写,露铜设计,和手表支持板底部的触点接触通电。


能充苹果全家桶,mophie三合一旗舰无线充拆解


手表支持板底部拆开,线芯焊接牢固。


能充苹果全家桶,mophie三合一旗舰无线充拆解


导线和手表无线充电板背面小电路板焊接。


能充苹果全家桶,mophie三合一旗舰无线充拆解


拆开手表无线充电模块,首先看到的是无线充电线圈。


能充苹果全家桶,mophie三合一旗舰无线充拆解

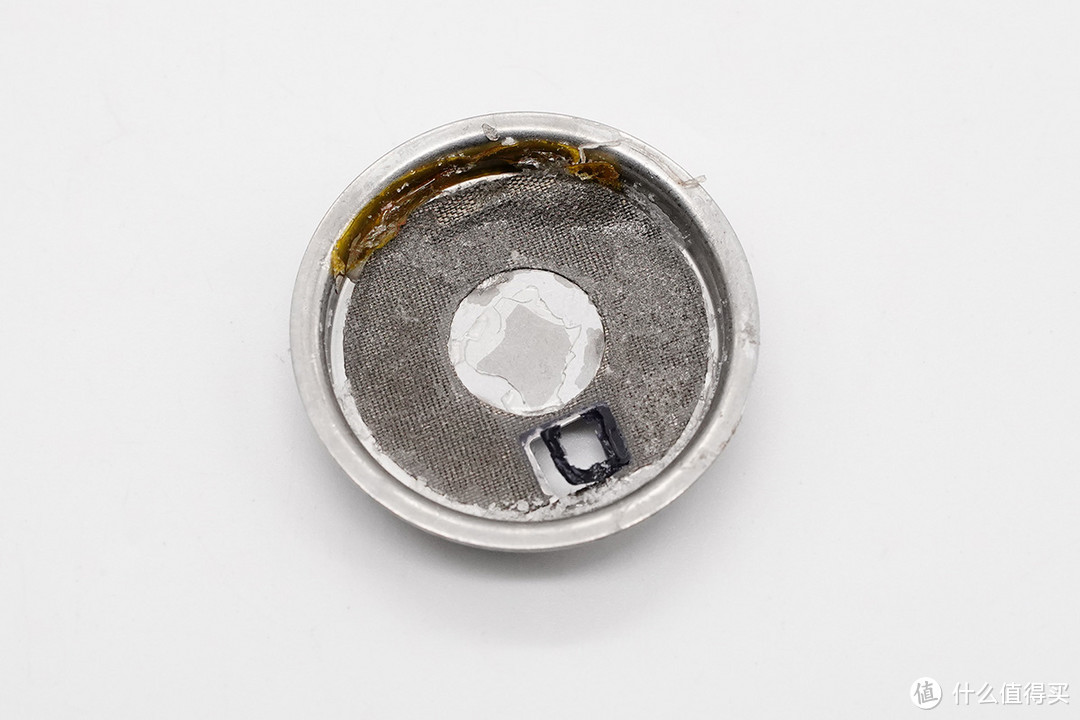

取下无线充电线圈,内部胶封结构,是苹果原装配件。


能充苹果全家桶,mophie三合一旗舰无线充拆解


取出电路板,电路板背面沉金,且有供电焊点。


能充苹果全家桶,mophie三合一旗舰无线充拆解


外壳上有供电焊点的开孔,外壳内部贴有导电布。


能充苹果全家桶,mophie三合一旗舰无线充拆解


线圈上面贴有感应排线。


能充苹果全家桶,mophie三合一旗舰无线充拆解


电路板上有两排NPO电容并联。


能充苹果全家桶,mophie三合一旗舰无线充拆解


TI TPS25940L 电子熔丝,用于手表无线充电的过流保护,过流保护可调节,支持宽工作电压。


能充苹果全家桶,mophie三合一旗舰无线充拆解


TI TPS25940L 详细资料。


能充苹果全家桶,mophie三合一旗舰无线充拆解


TI TPS51604 半桥驱动器,用于驱动MOS管进行无线充电。


能充苹果全家桶,mophie三合一旗舰无线充拆解

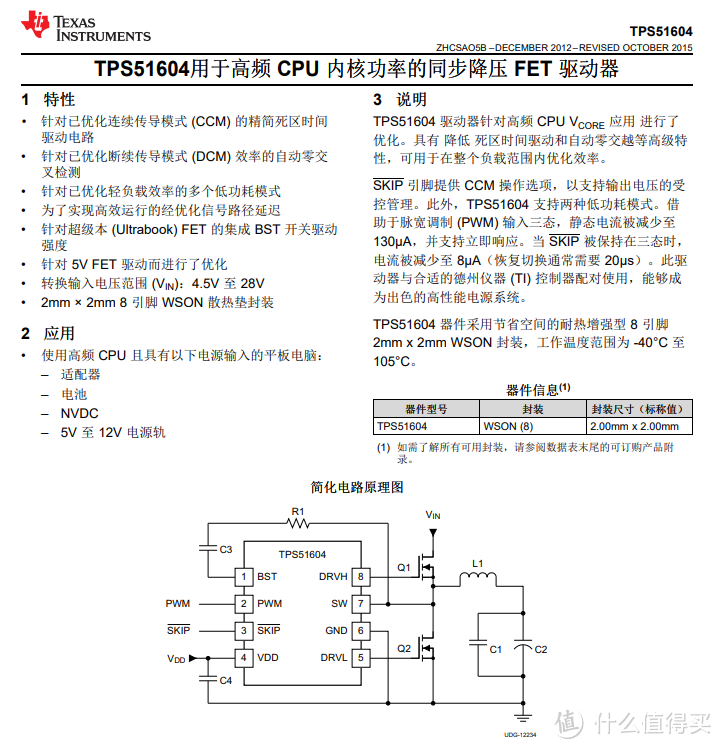

TI TPS51604 详细资料。


能充苹果全家桶,mophie三合一旗舰无线充拆解


丝印 OCP 是TI TMP302 温度传感器,用于检测无线充电器温度。


能充苹果全家桶,mophie三合一旗舰无线充拆解


TI TMP302 详细资料。


能充苹果全家桶,mophie三合一旗舰无线充拆解


全部拆解完毕,来张全家福。

充电头网拆解总结

iPhone系列机型不再标配充电器和耳机等配件已成定局,未来这一决策估计也不会再改变,连带产生的影响是巨大的,其中不可避免的会刺激AirPods和充电器等配件的需求急剧增长。而mophie推出的这款三合一无线充电座可同时满足iPhone、Apple Watch和AirPods全家桶同时充电需求,随放随充省时省心,是目前换机或入坑后一个不错的选择。

设计上,这款产品采用PC和TPU材质,磨砂与亮面的结合,底座倒梯形设计,配有LED灯指示充电状态。手机和手表支撑板可拆卸,使用卡扣进行固定,使携带外出变的更轻松。充电头网通过拆解了解到,无线充电主控采用易冲CPS8100配合砹德曼AD30K35D3进行定频调压和无线充电驱动,耳机和手机线圈驱动以及手机线圈切换均采用的是砹德曼AD30K35D3。CPS5333为耳机无线充电充电降压供电,并且为手表无线充电模块供电。
