拆解报告：Google谷歌 PH-1 USB-C接口有线耳机

手机逐步取消3.5mm耳机孔，不论是为了节省手机内部空间、还是为了顺应科技潮流推动TWS耳机发展，对于广大消费者来说，最直接的影响就是使用有线耳机不方便了。

对此，手机厂商们的解决方式有三种，一是随手机附赠音频转换线，另一种是随手机附赠USB-C接口（iPhone是Lightning接口）的有线耳机，再就是随手机购买蓝牙耳机有优惠。目前手机厂商们能做到前两者的也不是很多了。

此次我爱音频网拆解的是Google谷歌Pixel 2XL/Pixel3两款手机附赠的耳机，谷歌PH-1 USB-C接口有线耳机，外观设计比较简约，并且将耳机线与耳机的“鲨鱼鳍”结构巧妙结合在了一起。谷歌同期推出的Pixel Buds系列无线耳机也是以此为原型的。下面一起来看详细的拆解吧~

此前我爱音频网曾经拆解过Google谷歌 Pixel 2 USB-C 音频转换器、Google谷歌 Home Hub 智能音箱和Google谷歌 Home Mini智能音箱。

我爱音频网已经为大家汇总了2020年已经发布的、依然保留3.5mm耳机孔的5G手机，换手机有这方面考量的朋友可以参考。

一、Google谷歌 PH-1 有线耳机 开箱

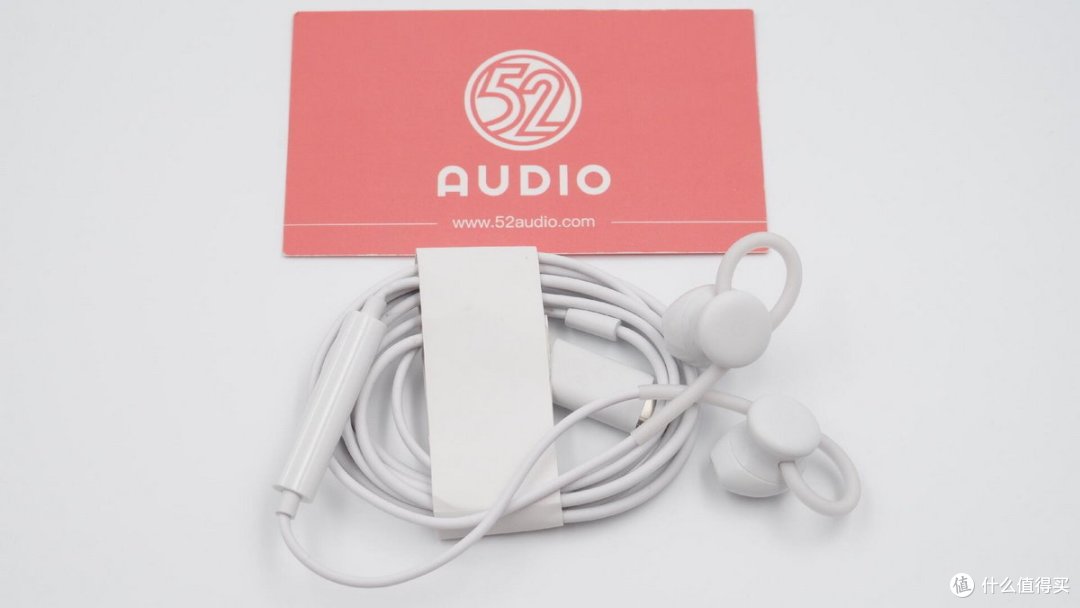

Google谷歌PH-1 USB-C接口有线耳机

USB-C接口特写。

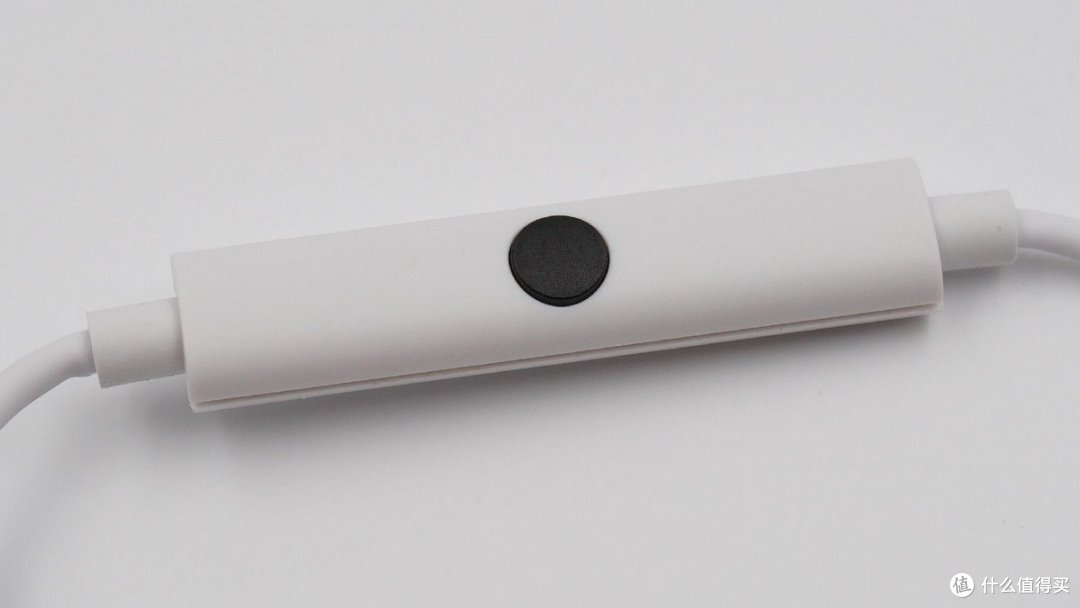

线控部分有一个黑色防尘网，下面是通话麦克风。线控上有三个控制按键。

耳机外型设计比较独特。

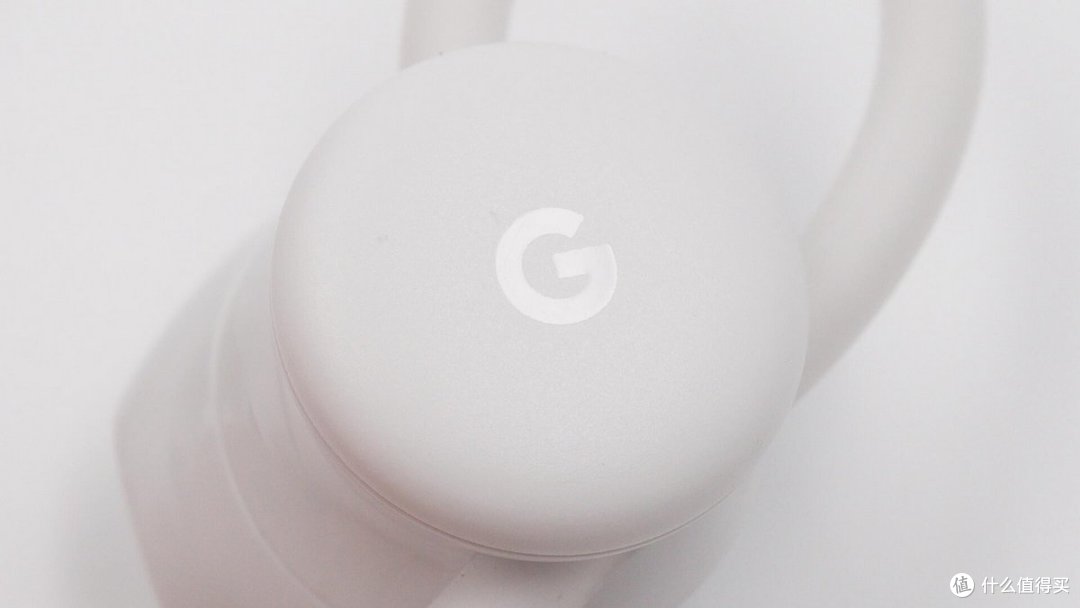

耳机外侧壳体是圆形，上面有一个“G”字谷歌的Logo。

耳机内侧由多个开孔组成了一个图案，旁边还有L/R左右标识。

耳机顶部的泄压孔。

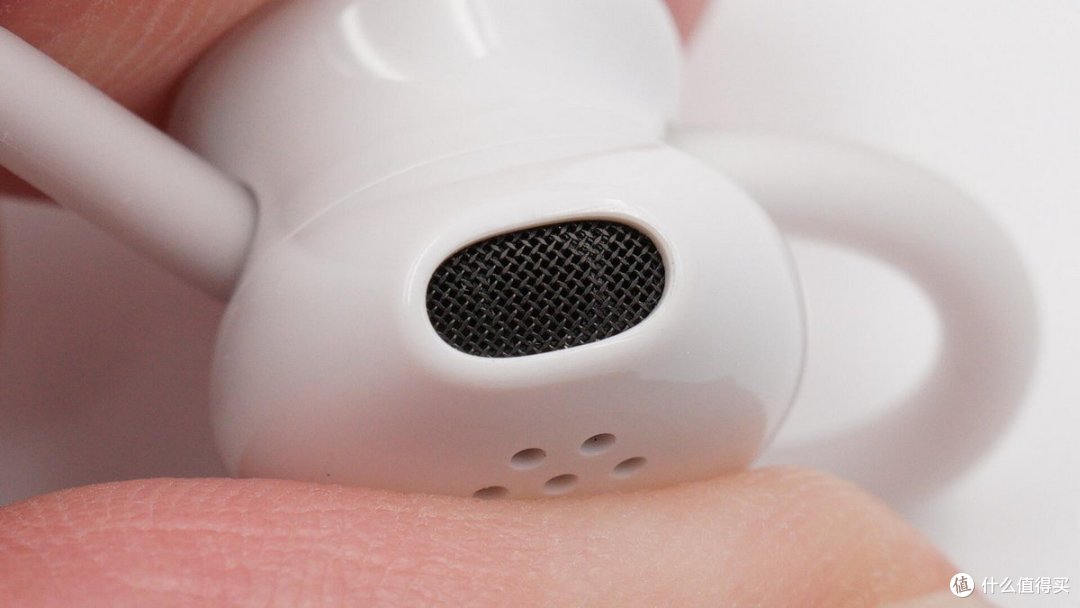

出音孔特写，细密的金属防尘网。

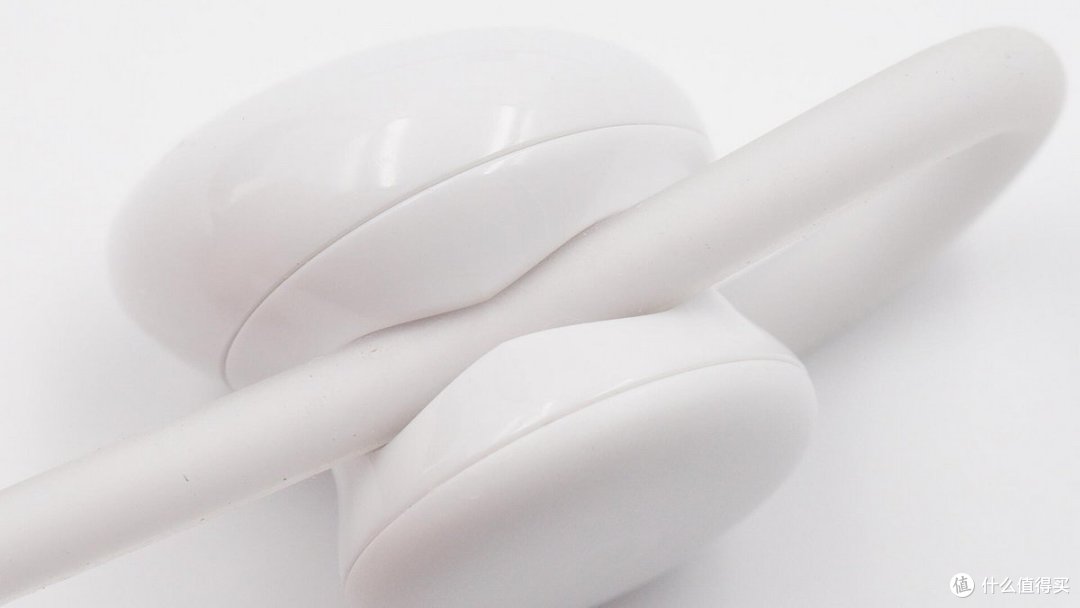

耳机壳体上的特殊设计，线材外有橡胶套，可以上下调节耳机的“鲨鱼鳍”大小，佩戴时可以根据自己的耳廓调整，起到更好的固定作用，设计非常巧妙。

图为线材收紧时的状态。

图为“鲨鱼鳍”的最大状态。

二、Google谷歌 PH-1 有线耳机 拆解

从USB接口一端开始拆解，划开橡胶壳，主板外还有一层屏蔽金属罩。

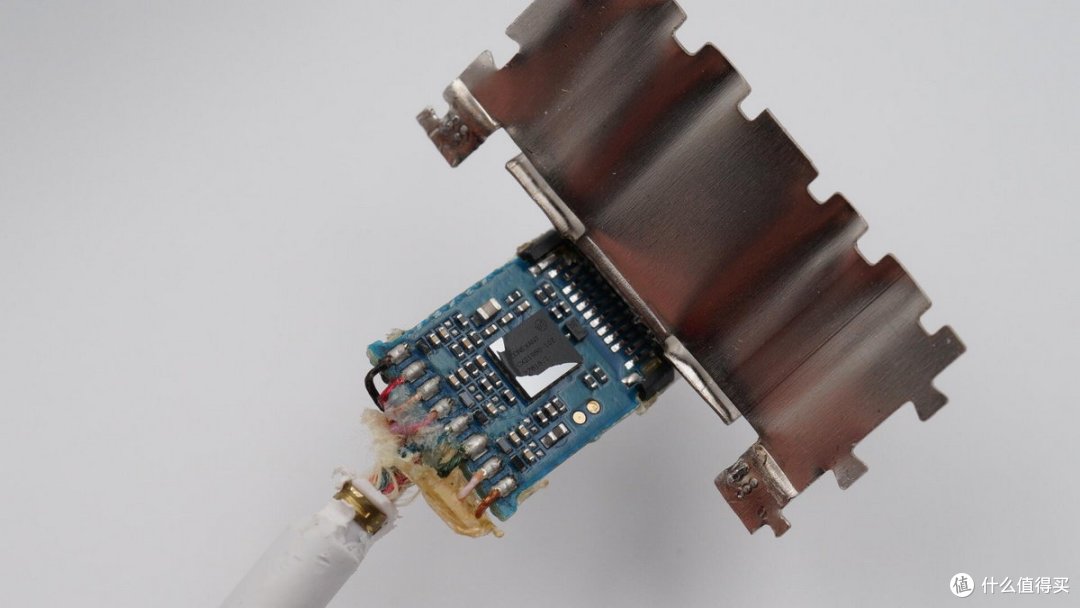

沿焊点接缝拆开金属罩。

主板正反面采用胶封填充固定。

主板背面是一些阻容元件。

清理封胶后，主板上有一颗较大的IC。

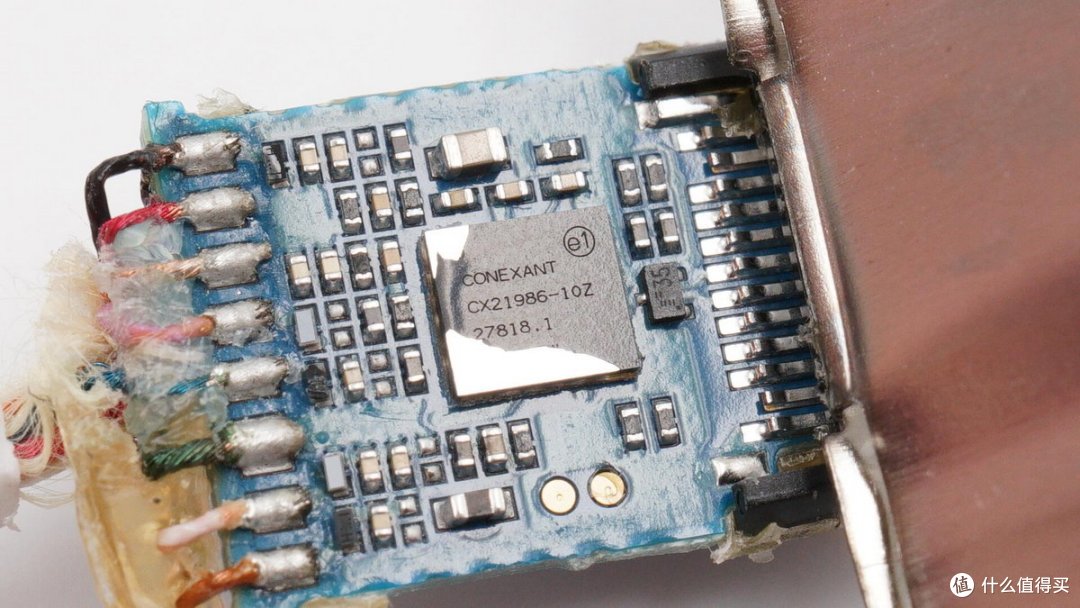

Conexant科胜讯半导体CX21986音频解码IC，现属于Synaptics，支持24/96数字音频解码，集成耳机驱动器，内置电荷泵。芯片左侧的接线焊接非常工整。

下面再来拆解线控部分。

线控上有三个控制按键。

壳体内侧的按键、防尘网。

贴片按键特写。

镭雕“G207 8037”的MEMS硅麦。

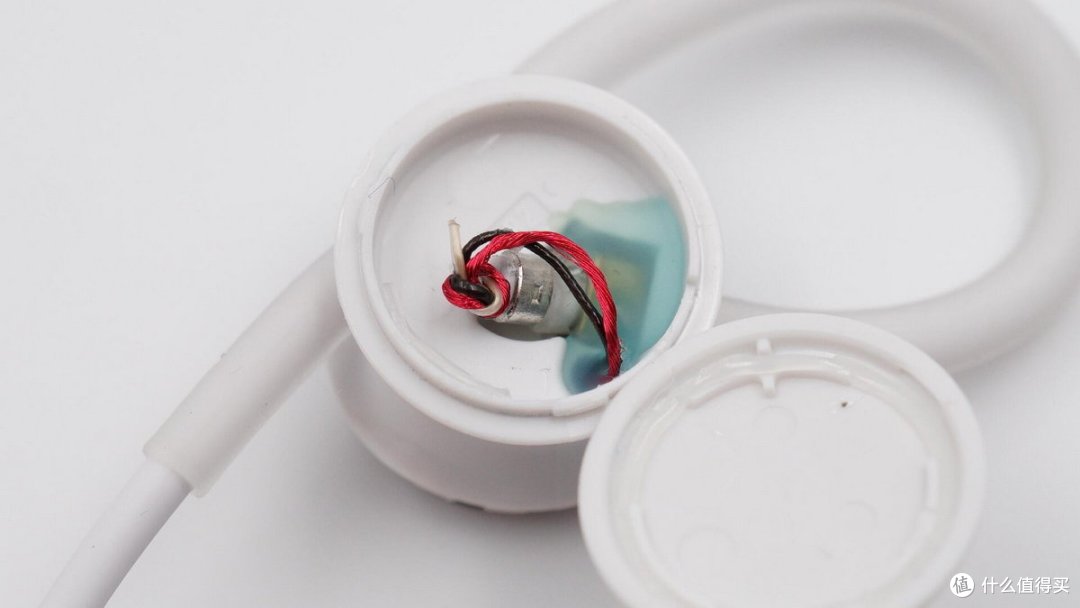

拆开耳机壳体。

壳体内侧的金属防尘网。

扬声器尺寸约13mm。

耳机线采用线卡固定在壳体内，并有胶水密封固定。

拆解全家福。

我爱音频网总结

Google谷歌PH-1 USB-C接口有线耳机为半入耳式设计，耳机壳体为圆形，线材与壳体巧妙结合、设计为“鲨鱼鳍”造型，可以调节大小方便不同人群使用。

耳机支持线控，上面有三个控制按键，为了好看和简洁没有做标记，刚开始使用会不太方便，线控内置麦克风用于通话。音频解码芯片为Synaptics CS21986，支持USB-C接口数字输入，可实现高品质音乐解码。
