拆解报告:飞宇手持三轴防抖稳定器AK2000S

2020-06-29 19:32:00 6点赞 6收藏 0评论

飞宇AK2000S是一款专为使用相机进行视频创作的用户设计的手持三轴稳定器。适用范围不止于搭载微单相机,还涵盖了市面上大部分主流的微单/单反相机。设计上追求轻巧便携、外观协调以及操作快捷&简单,同时强化对相机的控制和融合,一体式地解决从爱好者到专业人士的视频创作需求。

值得一提是,AK2000S还是飞宇科技旗下首款采用USB-C接口并支持18W快充输入的产品,其支持所有非快充USB充电器,以及PD、QC等主流快充协议供电,最大充电功率可达到18W,1.5小时即可完全充满。今天充电头网就为大家带来飞宇AK2000S的拆解,看看这款产品采用了什么样的电源方案。

一、飞宇AK2000S手持三轴稳定器外观


拆解报告:飞宇手持三轴防抖稳定器AK2000S


产品包装盒上端带有提绳,正面印有FeiyuTech品牌、AK2000S、产品外观图以及四大特性标识等信息。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


侧面印有产品生产相关信息,并且产品已经通过了CE认证、FCC认证和RoHS认证,桂林飞宇科技股份有限公司。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


EPP收纳箱中心凹陷设计,设计有FeiyuTech品牌。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


打开收纳箱,内部是各个部件以及线缆收纳袋。内部固定槽设计形状和部件相同,固定更牢固保护性更好。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


收纳袋和各线缆一览。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


USB2.0 to Micro线缆,索尼USB控制和相机充电共用线,Micro插头加长,支持相机内部特殊接口。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


佳能USB控制线USB2.0转Mini。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


USB3.0 to Micro3.0线,佳能USB控制线。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


Micro3.0公头特写。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

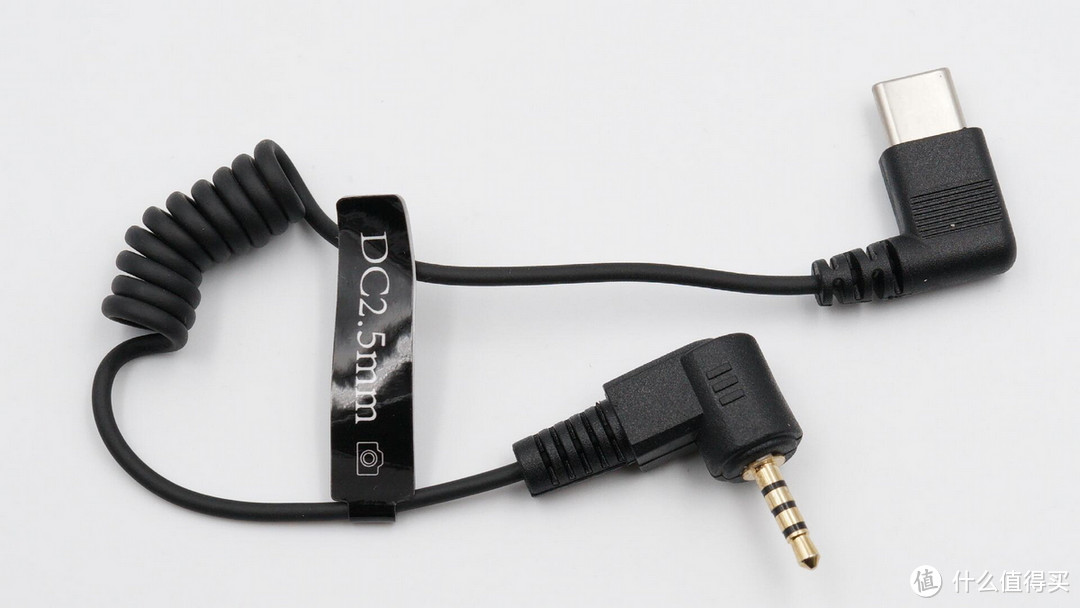

松下快门线USB-C to DC2.5。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

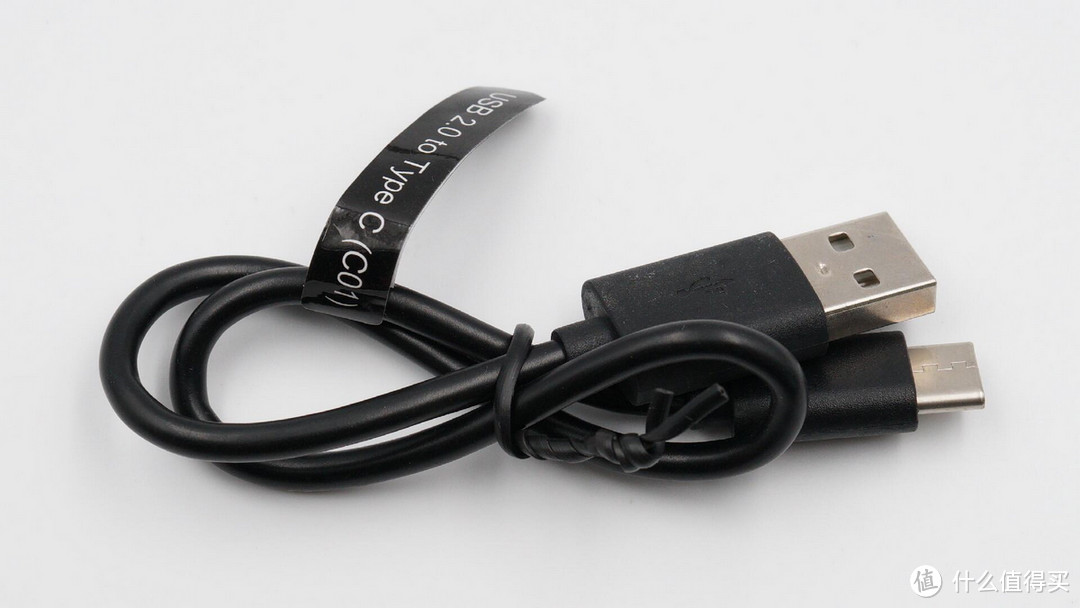

USB2.0 to USB-C线,尼康&EOS R USB控制线和云台充电共用。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


产品组成完成一览图,整体由手柄,LCD触控大屏和支撑云台三部分组成。机身由太空级超轻铝合金打造,全身黑色配色,质感十足。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


基础版标配防滑三脚架和提壶配件。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


防滑三脚架可展开角度很大,顶部设计有螺丝用来连接手柄。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


提壶配件可拆卸,实现手柄单手持/装配提壶使用的双形态自由切换,适配更多使用场景,让摄影师尽情释放创作灵感。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


手柄两侧搭配花梨木,历经十多种打磨工艺,造就温润舒适手感;手柄处弧度设计遵循人体工程学原理,握持更加舒适。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


手柄上方是独有的LCD触控大屏,无需手机APP也可感受触屏的便捷操作,实现对焦/拍照/视频/切换操作,同时设置触屏锁定,可以避免误触。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

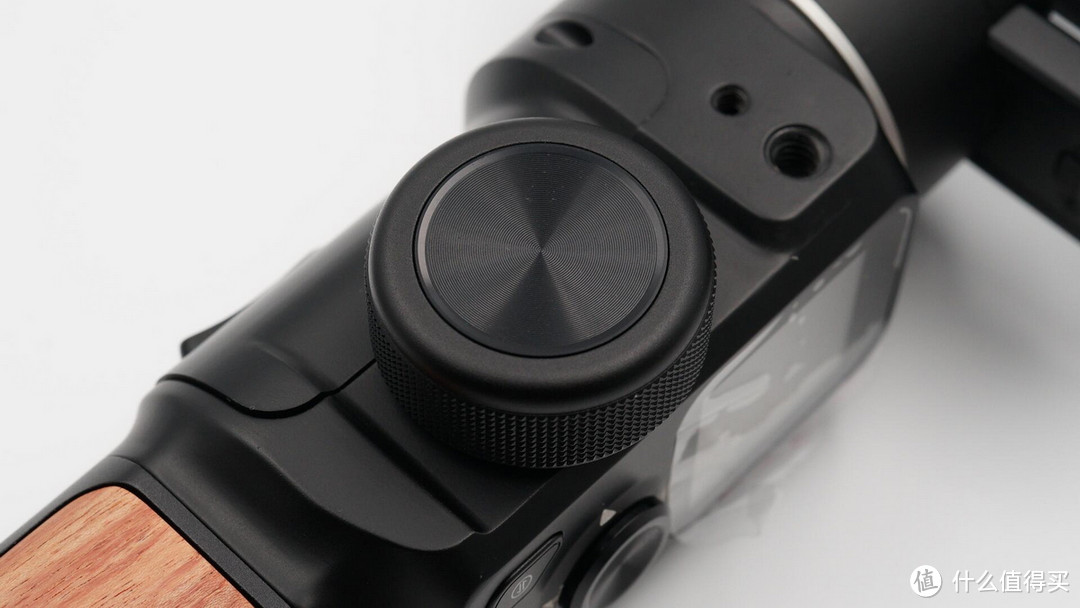

侧面设置有多功能旋钮。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

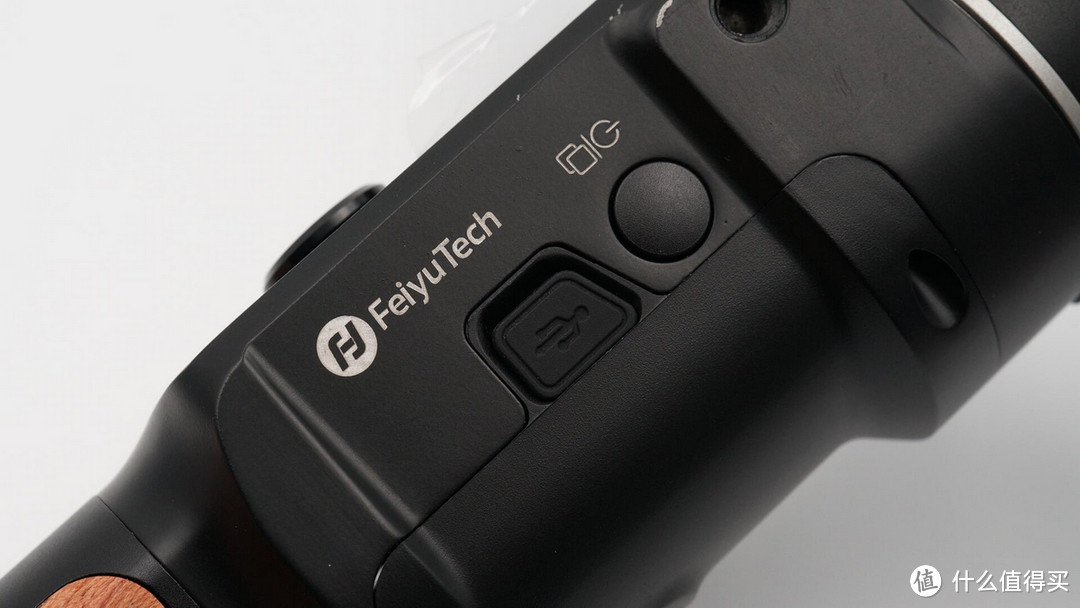

另一侧是开关键和充电接口,充电接口由胶垫封住保护。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


USB-C输入接口特写,黑色胶芯不露铜。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


支撑云台一侧设有USB-C和USB-A接口,并印有Camera1和Camera2字样。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

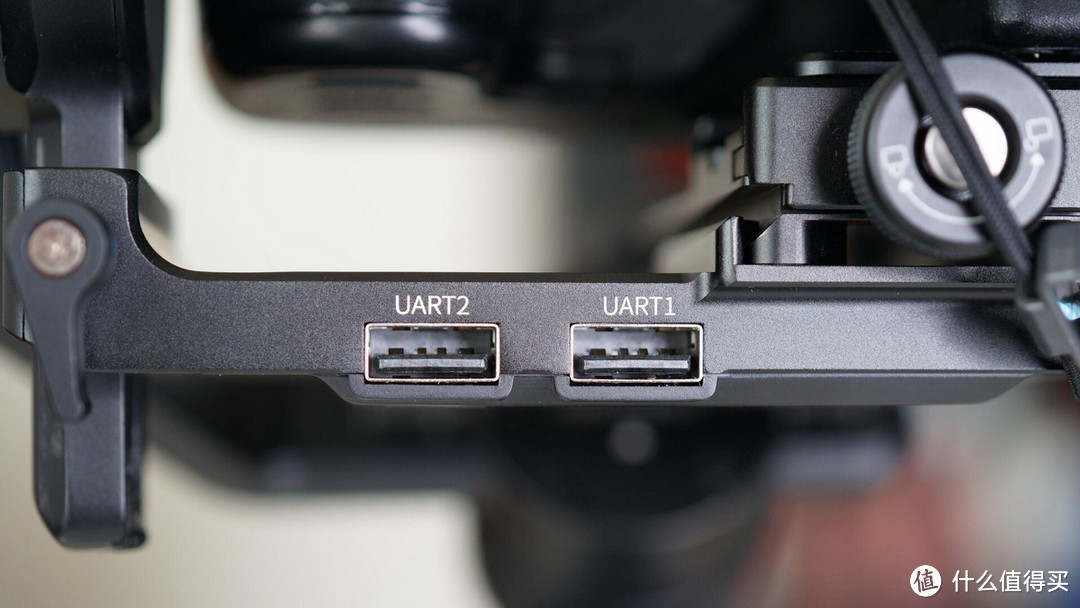

另一侧设有两个USB-A接口,印有UART1和UART2字样。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


底板快装板上贴有胶垫并印有刻度,起到保护和微调作用。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


快装板一侧设有一个固定转轮,并且转轮设计有凸齿,方便旋转。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


背面是组装固定槽,并印有正确组装方向箭头。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


二次快装板正面同样设有胶垫,中心是可滑动固定螺丝。通过两块快装板可实现相机前后左右位置调整。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


无刷跟焦器上印有FeiyuTech,另一端是多功能旋转齿轮,可精准控制焦点,轻松掌控“虚实”。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


机身侧面配有USB-C接口。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

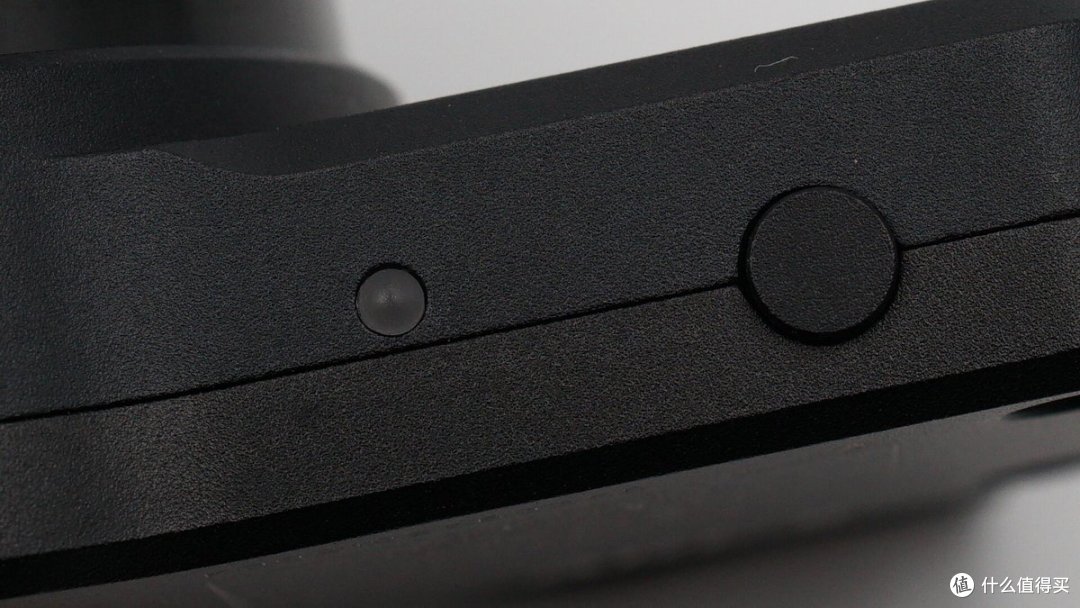

相邻侧面还有LED指示灯和操作键。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


机身背面印有操作键相对应的功能表。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

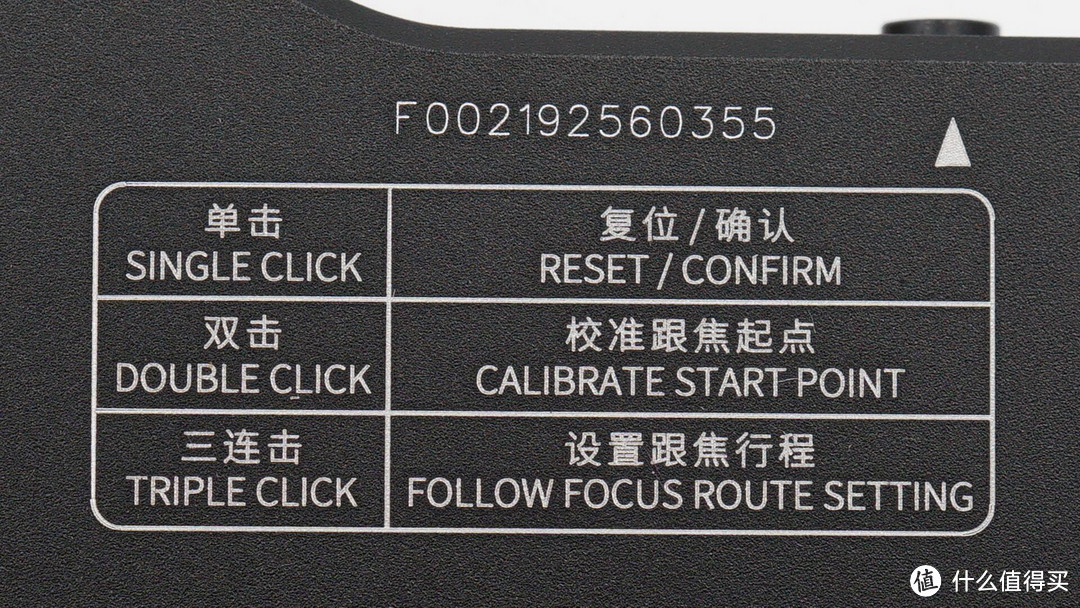

中英文表格特写,单击对应复位/确认;双击对应校准跟焦器点;三连击对应设置跟焦行程。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


与无刷跟焦器配套的部件,包括USB-A to USB-C数据线、塑料同步带和固定螺母。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


俯仰轴稳固拓展支架同样用来和无刷跟焦器进行组装,可双向固定相机,减少震动,可扩展更多外设。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


Y字形镜头支撑架,中心是镂空滑动槽设计。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


两端设计有圆形橡胶保护圈,起到缓冲保护作用,防止镜头碰撞损坏。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


飞宇AK2000S实际使用场景图,将相机固定在快装板上即可使用,非常方便。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


背面一览。

二、飞宇AK2000S手持三轴稳定器拆解


拆解报告:飞宇手持三轴防抖稳定器AK2000S


将手柄两侧的花梨木拆下,手柄内部使用四颗螺丝封装固定。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


继续拆掉螺丝可将手柄分离出来。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


手柄内放有一个电池组,电池组采用蓝色塑封皮封装。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


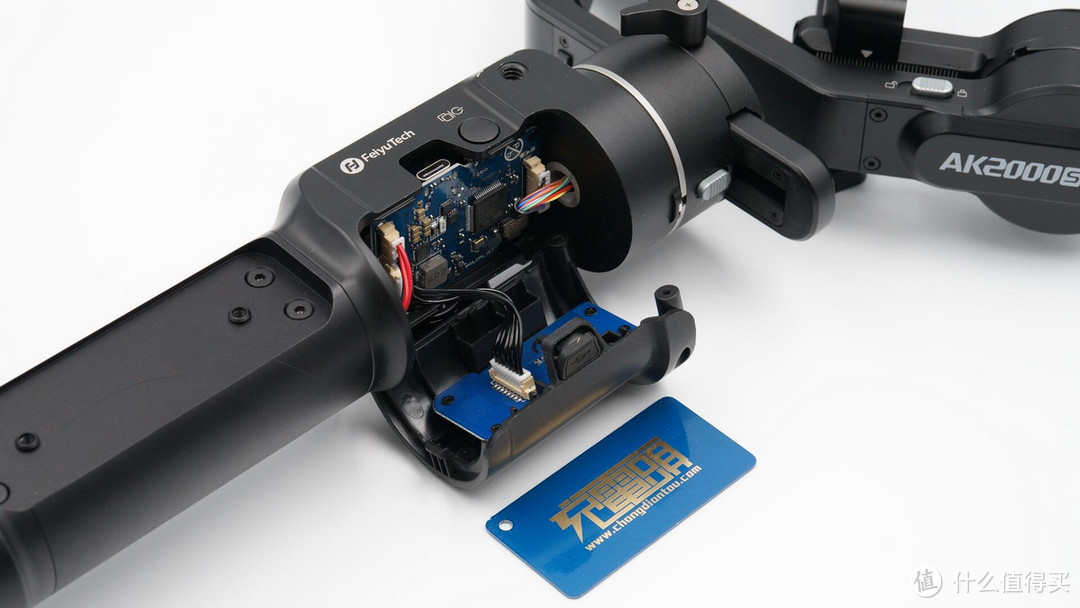

将LCD触控大屏后盖打开。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


PCB板使用螺丝固定,导线采用插拔式设计,方便组装。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


拆掉上层PCB板,下面还有一块小PCB板以及显示屏。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


转轮金属转轴有磁性,采用磁铁+霍尔元件的形式检测转动,检测可靠,灵敏。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


后盖上还有一块PCB板,使用螺丝固定。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


将螺丝拆掉,便可将小PCB板分离出来。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


第三块小板正面一览,上面焊接了一块小板,覆盖金属屏蔽罩,旁边还有板载天线,右侧是一颗功能按键。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


背面一颗丝印AFCV芯片。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


PCB板全部拆下一览,所有的导线均采用插拔式设计,可全程无损拆解。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


主控PCB板正面一览。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


两颗丝印B4D0 N03B MOS管。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

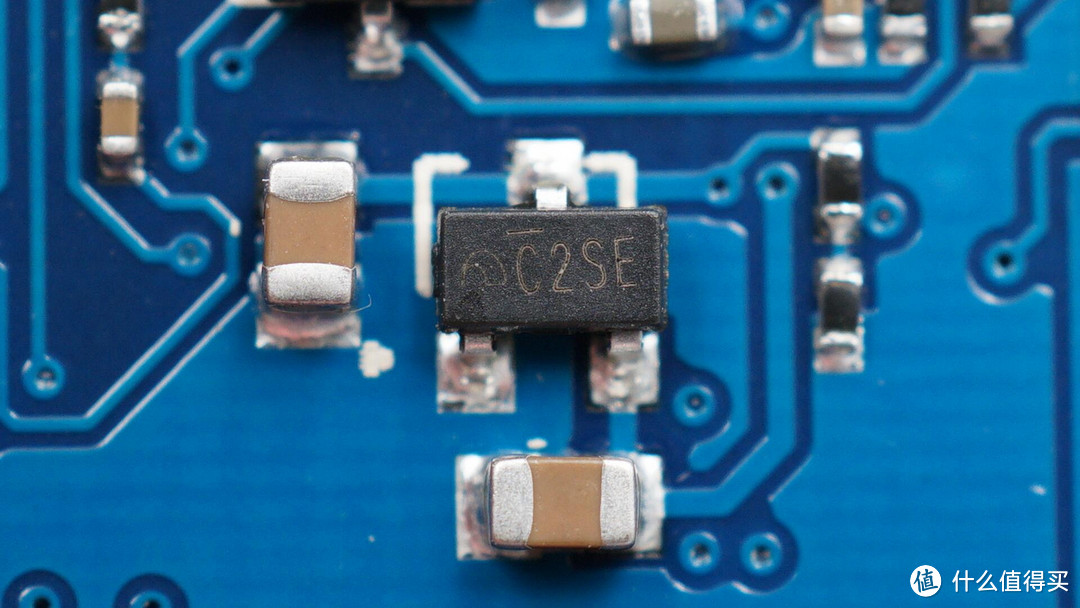

丝印C2SE的微盟稳压管。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


南芯同步双向升降压充电器SC8905,这是一颗同步buck-boost正向充电,反向放电转化器,内部集成了4颗低Rdson功率管,转换效率超高以减少热损耗,同时可以最大尺度减小外围器件BOM,优化PCB空间及成本。该芯片使用电流控制模式,支持超宽的2.7V至22V电压输入,可有效管理2节至4节电池的充电;当系统需要从电池获取能量时,可实现电池反向放电功能。

南芯SC8905拥有I2C接口,用户可以通过I2C简易快速的设定充电或者放电模式、充电电流、VINREG电压、反向放电电压、电流限流、开关频率等;充电电压及电流限流可通过外部电阻设定。SC8905还支持内部电流限流、过压/欠压保护、输出短路保护以及过温保护,可以确保系统能适应各种异常情况。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


南芯SC8905资料信息。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


兆易创新 GD32E103 RBT6 32位MCU,内置128K Flash,32K RAM。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


兆易创新GD32E103资料信息。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


兆易创新芯片旁边还有一根排线,用来连接显示屏。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


丝印ST1615芯片,表面粘贴绝缘胶带。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


主控PCB板背面一览。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


USB PD协议芯片采用南芯SC2001。这款芯片可以同时支持一组CC信号及多达4组DPDM信号控制,集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP等多种快充协议;且具有30V的额定电压和多重内置保护,包括过热保护、恒功率、恒流和过压保护,以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器,可以将外部组件数量降到最少;适用于充电器、车充、移动电源、多口充等产品领域。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


南芯SC2001资料信息。


拆解报告:飞宇手持三轴防抖稳定器AK2000S

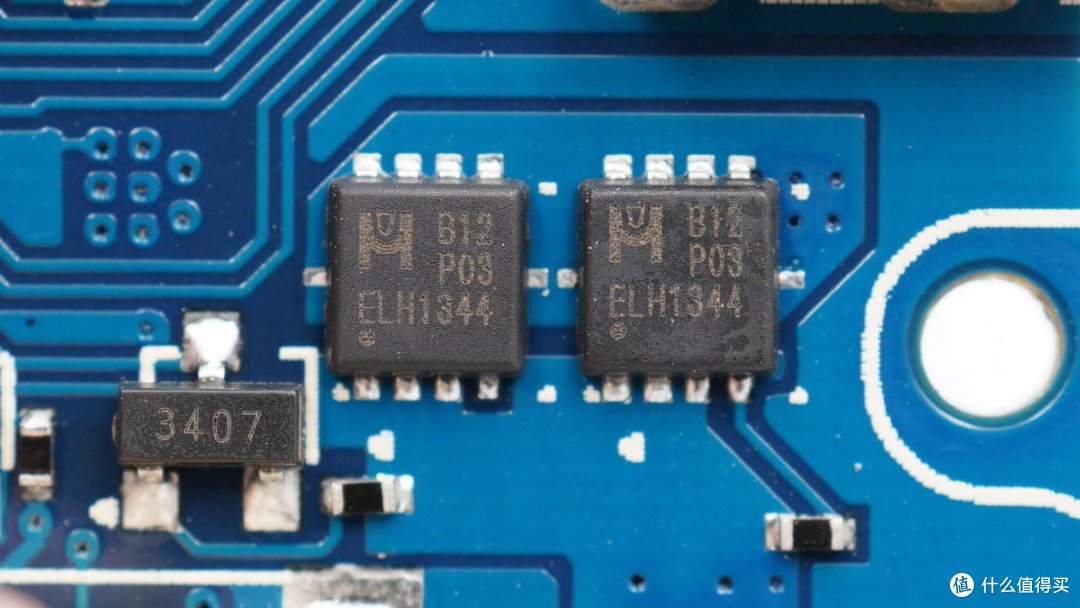

杰力 EMB12P03V PMOS,两颗并联。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


杰力 EMB12P03V 详细资料。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


两颗小信号管子。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


MPS MA730GQ 磁性非接触数字角度传感器,具有14bit精度,用于多功能旋钮的角度检测。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


MPS MA730GQ 详细资料。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


ETA钰泰ETA1485高压同步降压转换器,最大输入电压18V,最大输出电流3A。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


钰泰ETA1485资料信息。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


100电感配合钰泰ETA1485进行同步降压。旁边是一颗丝印FS25Q016存储器芯片。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


功能按键小板背面一览,导线插拔式连接。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


小板正面一览,设有摇杆和其它三个功能按键。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


电源键贴片焊接。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


四颗电芯均为18350电芯,规格为900mAh/14.8V/13.32Wh,4串连接。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


电芯中段位置粘贴胶带固定,保护板上贴有白色绝缘纸。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


保护板和电芯之间还有青稞绝缘纸隔离。


拆解报告:飞宇手持三轴防抖稳定器AK2000S


全部拆解完毕,来张全家福。

充电头网拆解总结

飞宇AK2000S稳定器整体由手柄,LCD触控大屏和支撑云台三部分组成。机身采用太空级超轻铝合金打造,自重仅1.1kg。机身采用可拆卸式设计,收纳状态下仅有一张A4纸大小,轻便小巧携带方便。此外机身还能组装无刷跟焦器、提壶支架、俯仰轴稳固拓展支架等配件,自身还带有多种类快门线,兼容市面大部分主流的微单/单反相机,方便使用,实用性强。充电方面,自带USB-C的接口支持双向充电功能,18W快充输入功能将设备的充电时间压缩至1.5小时,极大的提升了效率。

充电头网通过拆解发现,飞宇AK2000S内置4颗18350电芯,4串架构,电源控制部分采用升降压供电架构,其中一路由南芯SC8905进行双向升降压实现电芯充放电及云台电机供电,并且还采用南芯双向快充协议芯片SC2001进行协议控制,以便应对多种快充协输入的需求。另一路由钰泰ETA1485高压同步降压转换器进行降压为屏幕和兆易创新MCU供电。整个产品对电源芯片的选型十分讲究,均来自内知名半导体芯片供应商,性能有保证。
