华为正泰智能快充插排拆解视频：三组3+2新国标五孔插，支持HiLink互联、22.5W超级

正泰智能快充插排具备六组AC插孔，其中包含三组3+2新国标五孔插，不仅可以满足大部分家用电器使用需求，还缓解了部分用户因用电器过多，孔位不够的窘境；支持华为HiLink互联，能够让用户轻松掌握电器的工作状况；具备三个USB接口，并22.5W超级快充的设计更是一个加分项，即使没有充电器，照样也能为手机、手环、蓝牙耳机等电子设备充电，十分方便。

正泰智能快充插排外观

纯白色纸质包装盒，正面居中印有产品的外观图片。产品名称：正泰智能快充插排，并有华为智选、生态产品等字样，并支持华为HiLink功能。

包装盒背面为详细的产品参数，并印有产品卖点：支持华为HiLink、支持22.5W超级快充，以及具有过载预警保护、电量计量等功能。

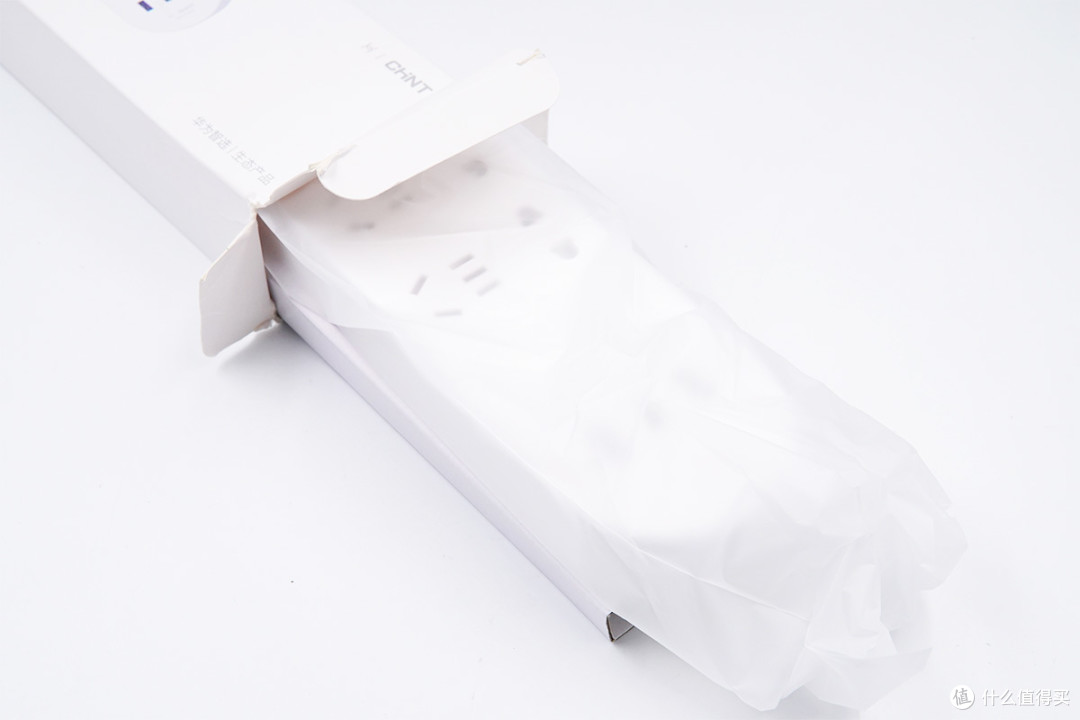

除了包装盒外，里面还使用了一个防尘袋包装。

正泰智能快充插排采用长条形椭圆外观，纯白色PC阻燃材质。正面配有三个单独的两孔插以及三个3+2五孔插；同时还配备了三个USB直流输出接口。

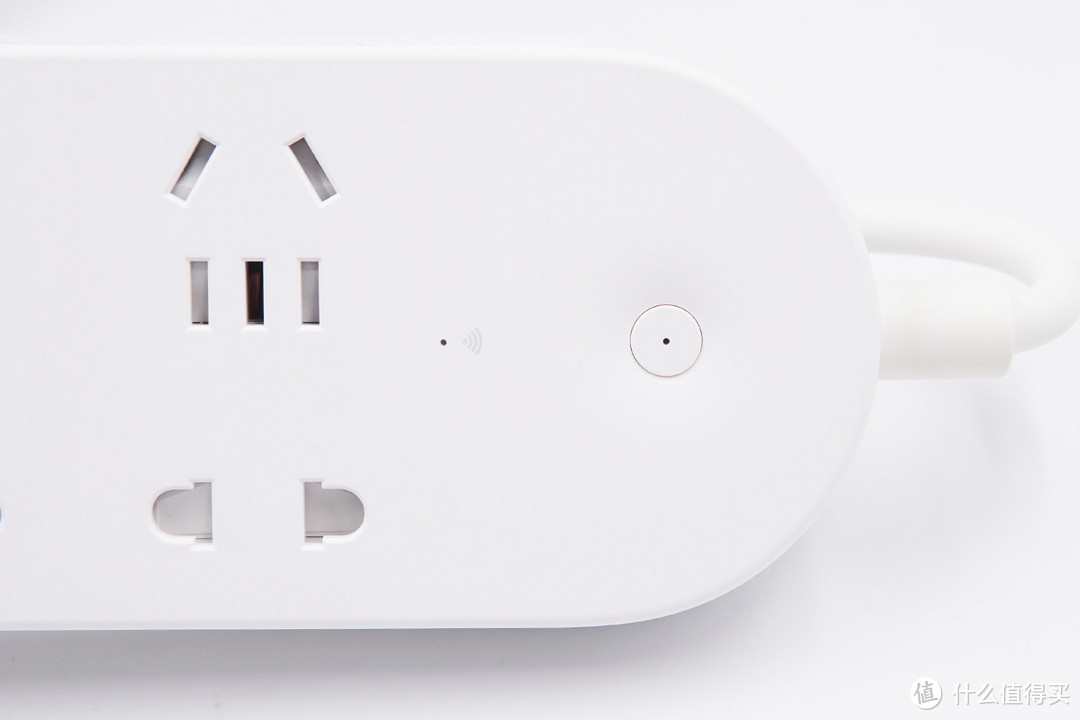

输入端设有一颗按键开关，按键中间有个小孔可以透光，正常情况下亮白灯，当负载超90%时，就会亮起红灯预警，并有手机APP推送安全提醒。此外，按键旁边还有一颗WiFi指示灯。

插孔特写，均带有安全门设计。

当单口插入时，无法打开安全门，可以有效防止触电意外发生。

三个USB输出接口，其中一个为紫色胶芯，意味着支持华为22.5W超级快充，另外两个接口为白色胶芯，支持5V/2A输出。

输入端线缆与插排连接处设有软胶套，起到保护线缆的作用，防止受力点过于集中，影响使用寿命。

插线板底部为四颗软胶垫，放在桌面可以起到防滑的作用，右侧印有详细的参数信息。

产品名称：延长线插座（带电源适配器），产品型号：Sunrise 5-1233WU；技术参数：10A 250V~，电源适配器输入：100-250V~ 50/60Hz 1A，普通输出：5V/2A，快充USB输出：5V/2A、9V/2A、10V/2.25A；制造商：浙江正泰建筑电器有限公司。产品已经通过了CCC认证。

椭圆形的三脚插头，线缆末端采用抗弯折处理。

插头正面印有正泰和HiLink的logo。

电源线印有浙江正泰网路欧科技有限公司字样。

使用ChargerLAB POWER-Z KT001检测其中紫色USB接口，显示支持DCP和QC2.0协议。

白色USB接口支持Apple2.4A、DCP、Samsung 5V/2A协议。

两个白色USB接口支持协议一致，均为Apple2.4A、DCP、Samsung 5V/2A。

充电头网拆解总结

充电头网通过拆解了解到，正泰智能快充插排内部主要分为三部分组成，第一部分为控制电路，由WiFi模块、继电器等器件组成控制电路，负责整个插线板的通断，并采用非隔离供电；第二部分是由一体式铜带构成构成的六组插孔，通过扎实的用料保证对各种家用电器的供电能力。

第三部分为USB供电，这款插线板的三个USB输出接口采用了两个隔离式的开关电源模块。其中紫色快充接口为独立的一个电源模块，内置全套立錡控制器，支持华为22.5W超级快充以及QC快充等协议，另外两个USB接口共用一个电源模块，单口输出均支持5V/2A，双口同时输出最大为5V/2A，并且支持自动识别。
