拆解报告：Boltune博尔通 BT-BH020真无线蓝牙耳机

Boltune博尔通是Sunvalley深圳市泽宝电子商务股份有限公司旗下的音频品牌，主打海外电商平台市场，在其官网上有多款头戴式蓝牙耳机、颈挂式运动蓝牙耳机、蓝牙音频接收器在售，产品价格在30$~60$之间。

今天我爱音频网要拆解的是Boltune博尔通BT-BH020真无线蓝牙耳机，这款产品支持开盖即连，充电盒采用Type-C接口；耳机支持蓝牙v5.0和通话降噪功能；耳机续航6小时，充电盒可额外提供34小时续航。

目前这款产品在亚马逊入耳式耳机新品排行榜位居第14，用户评分4.6，下面就通过我们的拆解看一下它为何如此受到海外用户的欢迎。

一、Boltune博尔通 BT-BH020 开箱

包装盒是一个小方盒，侧面是红色，正面用红色线条勾勒出耳机的轮廓，面向海外市场的产品都比较喜欢用这种简约风格。左上角是Boltune博尔通的品牌Logo，产品类型真无线立体声耳机。

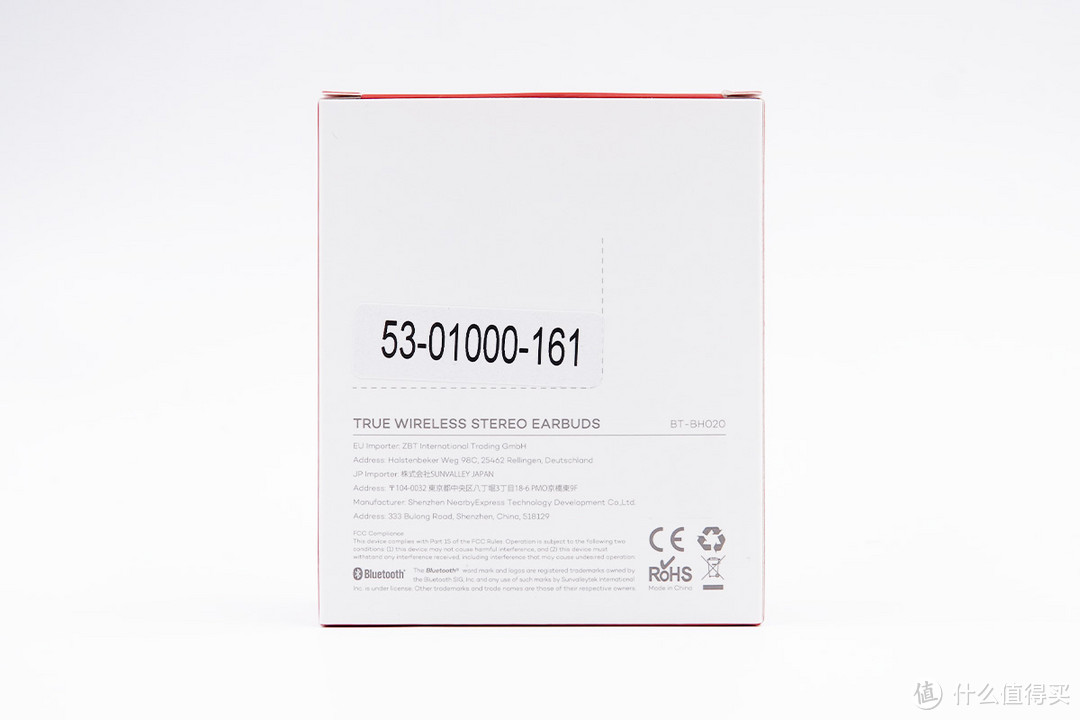

包装盒背面是一些品牌信息，制造商是深圳市泽宝电子。

包装盒侧边是红色的，印有品牌官网。

拆开包装，里面有使用说明，耳机放置在一块保护海绵中，没有其他配件。

耳机的充电盒是方盒造型，边缘过渡处有一定弧度。

顶部是Boltune博尔通的品牌Logo。

底面是充电盒的参数信息。

型号BT-BH020，电源输入：5V⎓360mA，充电盒输出5V⎓80mA，充电盒电池容量720mAh/2.664Wh。

充电盒正面，盒盖开合处有一条装饰线，在开口弧度处有四个电量指示灯，图为充电盒剩余电量约70％。

Type-C充电接口在充电盒背面转轴下方。

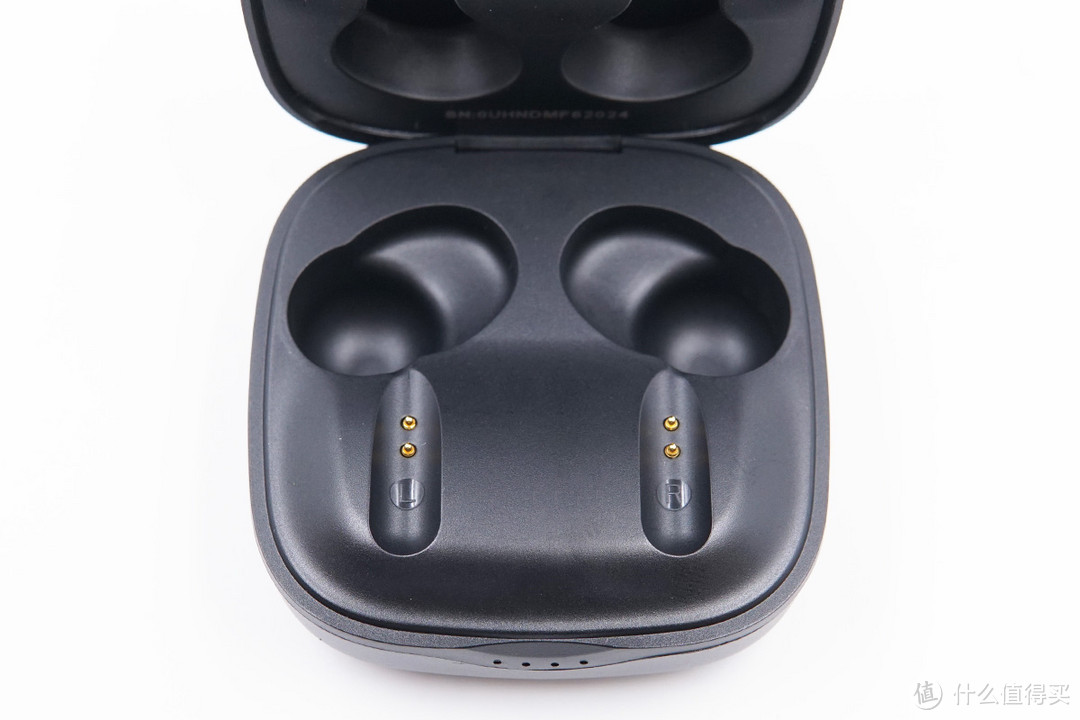

耳机出音孔朝内，平放在充电盒里。

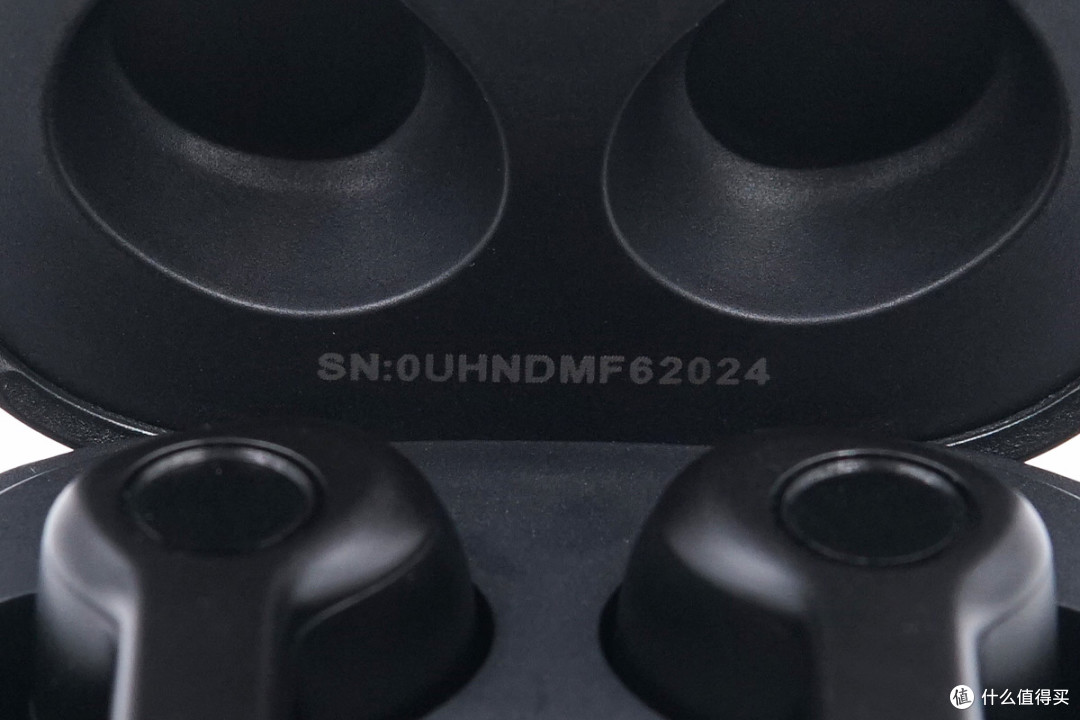

盒盖内侧有产品的序列号。

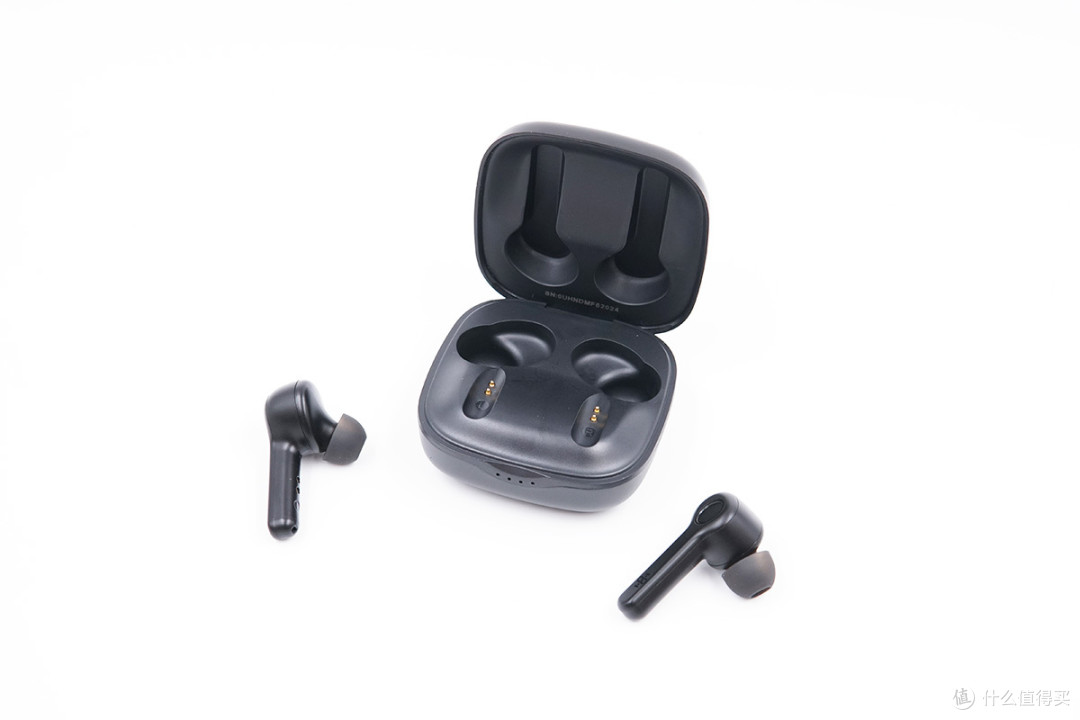

Boltune博尔通 BT-BH020耳机与充电盒。

充电触点位于耳机柄处，凹槽内还有L/R左右标识。

二、Boltune BT-BH020 充电盒拆解

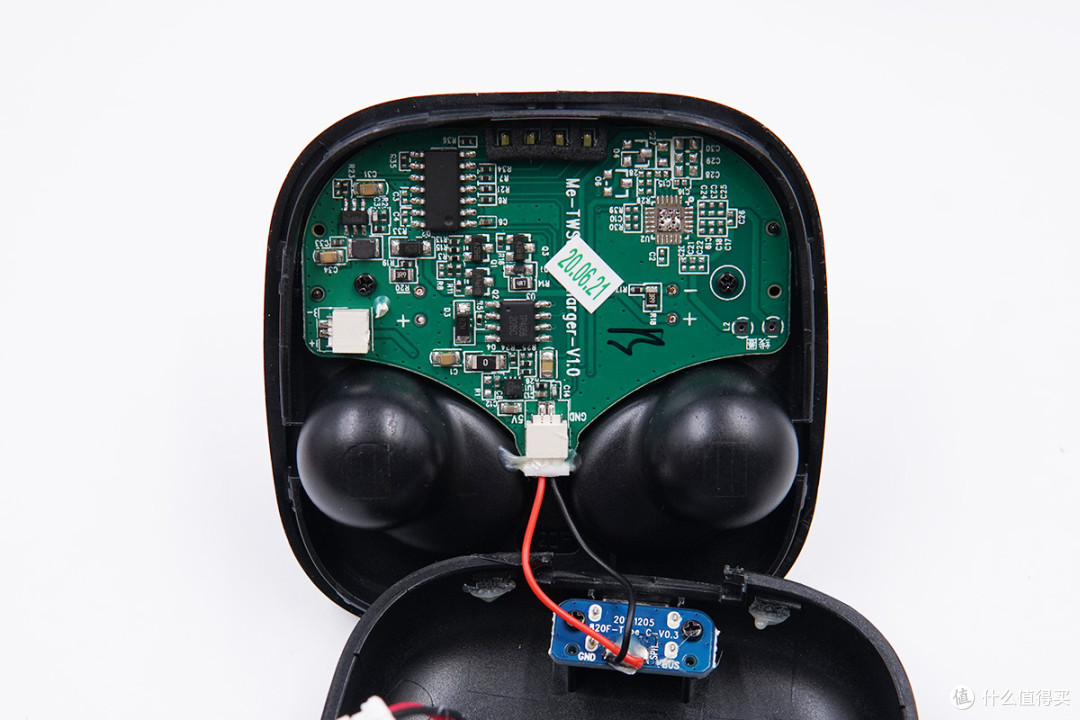

首先来拆解充电盒，撬开充电座舱可以看到内部结构，底部是电池，通过导线连接主板。

充电盒背面的充电接口所在的PCBA也是通过导线和连接器与主板相连。

断开电池和充电插座的连接器，充电盒内部结构展示。

充电盒盒盖有两层，内侧壳体上有两块磁铁吸附充电座舱。

充电座舱内部电路展示。

主板通过螺丝固定，座舱内侧耳机柄处有两块磁铁吸附耳机，中间有一条形磁铁吸附充电盒盖。

主板内侧是充电盒主电路，左侧空焊盘为预留的无线充电接收电路。

主板外侧是给左右耳机供电的镀金顶针。

充电盒采用Type-C接口输入电源。

小板背面是导线焊点，有胶水密封。

LPS微源半导体LP5305，26V耐压的过压过流保护芯片，并且支持充电器前端保护，监控电池电压，防止输入过压损坏耳机充电盒内部元件的同时还能防止电池过充。

据我爱音频网拆解了解到，据我爱音频网拆解了解到，已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY、圣高等知名品牌的TWS耳机充电仓都大量采用了微源的电源方案。

微源LP5305详细资料。

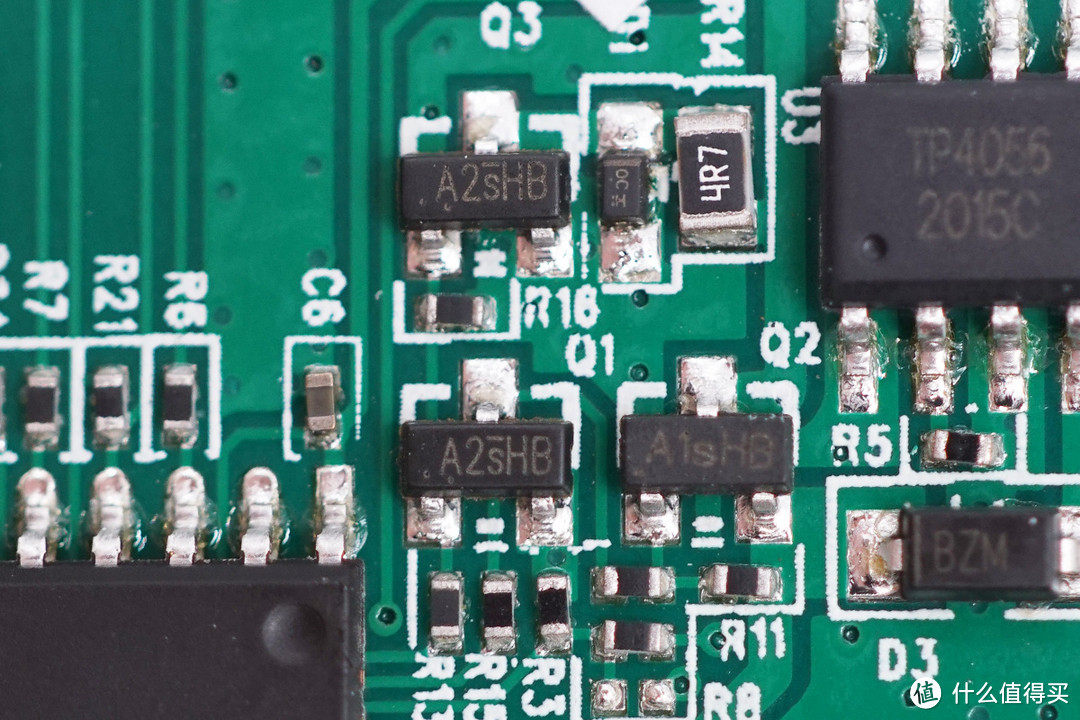

丝印A1SHB为微源半导体LPM2301 2.6A的PMOS；丝印A2SHB为微源半导体LPM2302 3A的NMOS；两颗通用MOS微源均为业界较大电流版本，足够余量确保安全，一般在产品应用中做开关和扩流使用。

微源半导体 LPM2301 详细资料。

微源半导体 LPM2302 详细资料。

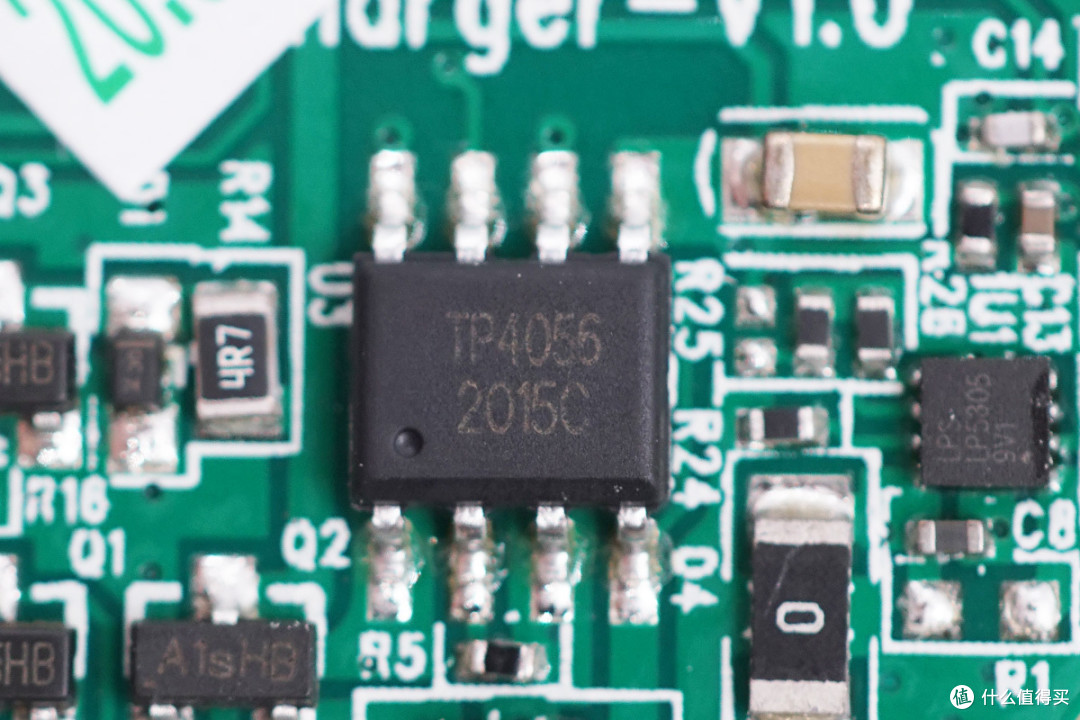

拓微TP4056是一款采用恒定电流/恒定电压的线性充电器。其底部带有散热片的SOP8/MSOP8 封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056 可以适合 USB 电源和适配器电源工作，用于为充电盒内置电池充电。

据我爱音频网拆解了解到，京造、PURDIO、漫步者、plantronics缤特力等品牌的TWS耳机充电盒均采用了拓微的充电芯片。

降压后的电流经连接器和导线进入电池。充电盒采用软包电池，通过双面胶固定在壳体底部，供应商来自言九电子，型号YJ102038，额定电压3.7V，电池容量720mAh/2.664Wh。

钰泰 ETA1061 1μA超低静态电流，1A同步整流升压转换器，将内置电池输出电流升压为耳机充电。ETA1061全集成了上、下侧功率管，实现了单芯片同步升压。可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整。

其内置了高达1.4MHz的开关频率驱动器，使得外部电感感量可低至2.2μH以下，并且封装更为小巧，常规的扁平式贴片3mm*3mm的体积即可满足需求。不仅如此，极高的频率还省略了众多的Cout输出电容器，如图所述，ETA1061仅需要一个4.7uF以内的Cout电容，即满足5V-400mA的输出能力要求。

据我爱音频网拆解了解到，漫步者，JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

钰泰 ETA1061 详细资料。

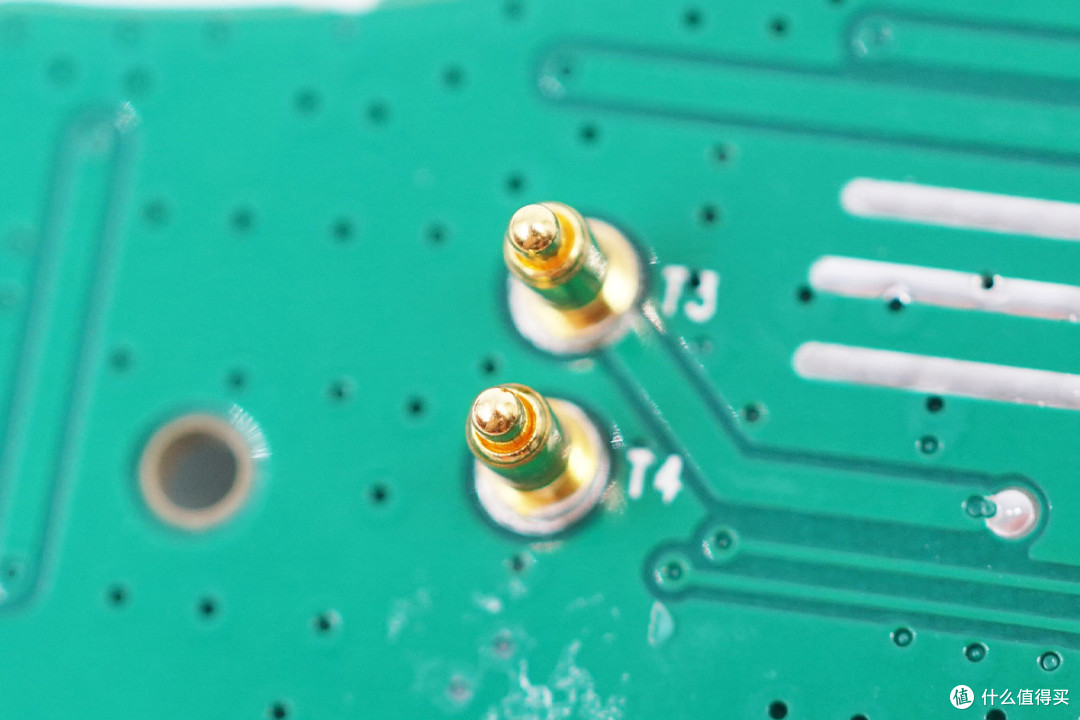

主板另一面给耳机充电的镀金顶针。

一颗无标单片机，用于指示灯控制以及充电盒的整机控制。

四颗LED指示灯用泡棉间隔开，防止漏光。

丝印6211的霍尔元件，位于盒盖开合位置。充电盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知MCU和耳机与已连接设备配对或断开连接。

三、Boltune BT-BH020 耳机拆解

下面我们再来拆解耳机部分。耳机为长柄+入耳式的设计，支持按键控制。耳机柄外侧底部有Boltune博尔通的品牌Logo。

耳机柄内侧一览。

按键位置有一装饰性的银环，还有Logo处都会反光。

出音孔处有防尘网，防止异物进入。

按键位置特写，定位方便。

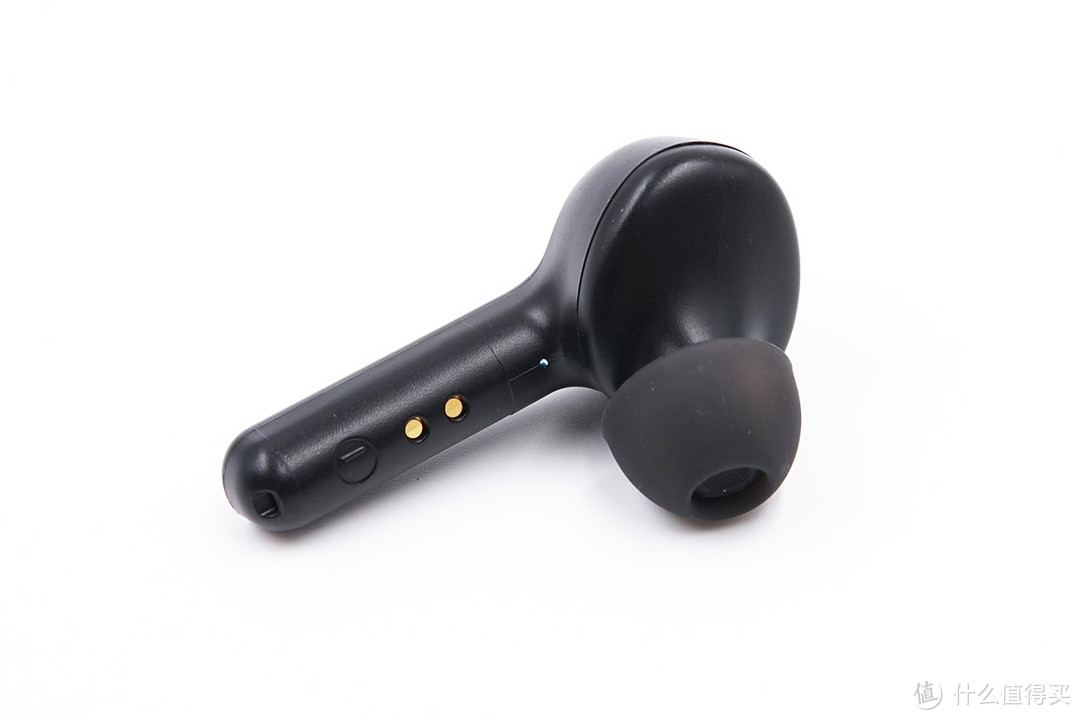

耳机柄内侧，自上至下依次是指示灯、充电触点、左右标识和通话麦克风开孔。

底部通话麦克风特写，内有防尘网。

沿合模线拆开耳机，壳体采用胶水固定。

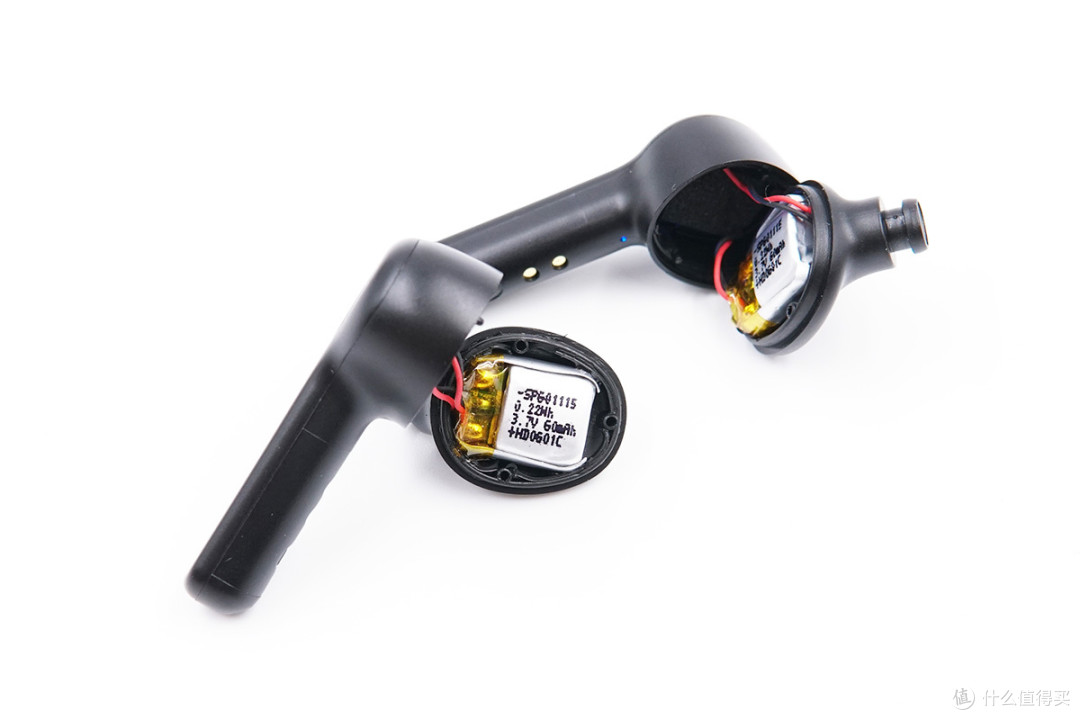

耳机软包电池的位置。

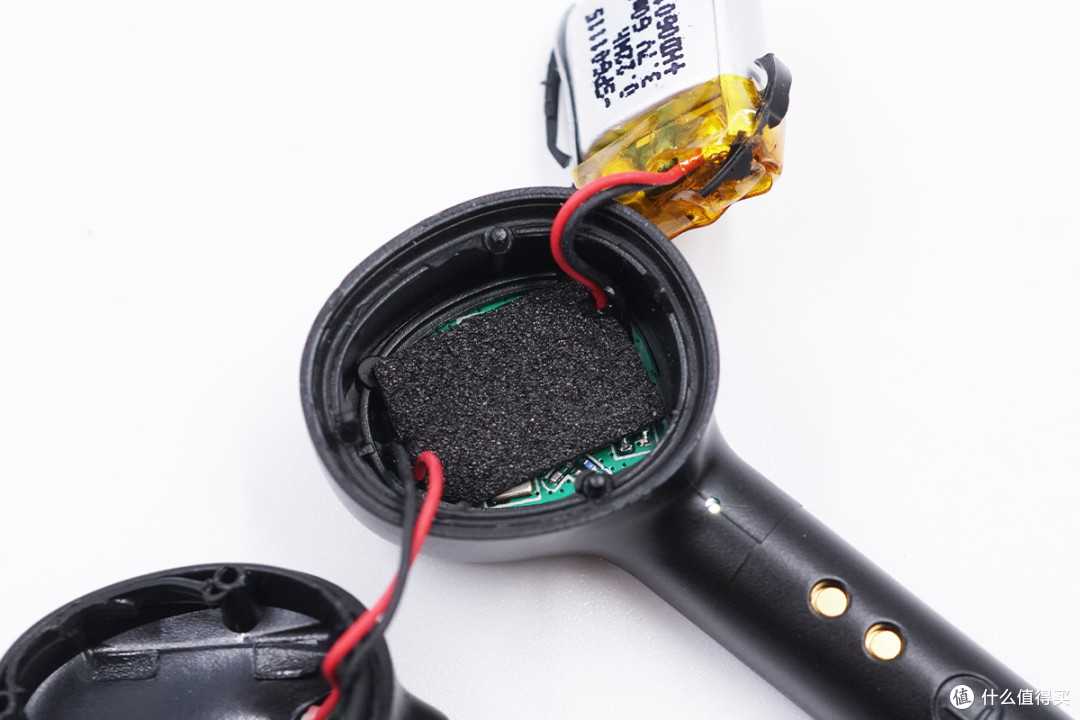

电池与主板之间有一块缓震泡棉。

耳机单耳结构展示。外侧是条形主板，中间部分是软包电池，最内侧是扬声器单元。

左右耳机主板用不同颜色进行区分。

耳机盖板内侧有蓝牙天线，主板上的弹片与其金属触点连接，负责收发蓝牙信号。

贴片式微动按键，下面是连接蓝牙天线的金属弹片。

镭雕155 195的MEMS硅麦，用于通话时拾取人声。

耳机的充电触点，与充电座舱的顶针接触后，为耳机进行充电。

两个LED指示灯特写。

主板内侧是蓝牙芯片相关电路。

Boltune博尔通 BT-BH020真无线蓝牙耳机主控芯片采用Airoha络达AB1532，它支持蓝牙5.0双模，并且支持蓝牙低功耗模式，支持A2DP，HFP，AVRCP，SPP等功能。

络达AB1532支持络达的MCSync连接方式，双耳直连并发可以降低音频带宽需求，并且功耗低至8mA，适合新一代高音质TWS真无线蓝牙耳机使用。音频解码器支持24bit 96KHz采样率的解码，带有多段EQ调节；支持降噪和回声消除功能，搭配新增加的降风噪算法，可以增强语音通话体验。

硬件上它内置Tensilica HiFi EP处理器，嵌入式16Mb闪存，支持iOS和Android APP，内置电容触摸控制器，整合锂电池充电控制器，可以大大减少耳机元件数量。

据我爱音频网拆解了解到，市面上包括SONY索尼、漫步者、惠威、飞利浦等20余款TWS耳机均大量采用络达方案。

络达AB1532资料。

芯片外置降压电感特写。

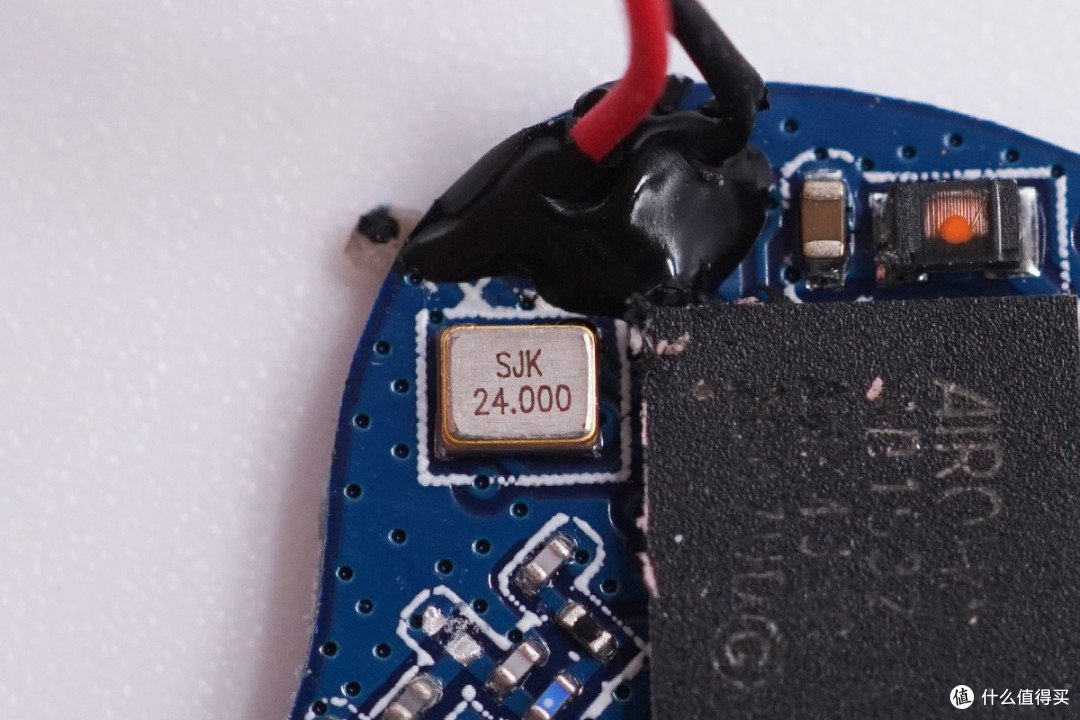

主控芯片旁边24.000MHz的晶振。

耳机采用软包电池，来自超聚电池，型号SP601115，额定电压3.7V，额定容量60mAh/0.22Wh。

扬声器单元特写，通过导线与主板连接。

拆解全家福。

我爱音频网总结

Boltune博尔通 BT-BH020真无线蓝牙耳机，充电盒为翻盖式设计，内置720mAh大容量电池，采用了Type-C接口输入电源，内置微源LP5305过压过流保护芯片，防止输入过压损坏耳机充电盒内部元件；降压后的电流经拓微TP4056线性充电器为电池充电，电池输出电流经钰泰ETA1061升压后为耳机充电。充电盒内有霍尔元件让耳机可以开盖即连。

耳机方面，Boltune BT-BH020虽是条形主板，但没有采用双麦通话降噪方案，只有一颗MEMS硅麦；耳机的主控芯片是络达AB1532，支持蓝牙5.0双模，支持双耳直连，集成度非常高，内置音频解码器，支持降噪和回声消除功能，还支持降风噪算法；并且内置电容触摸控制器，整合锂电池充电控制器，大大减少了耳机内元器件的数量。耳机采用超聚的软包电池，容量60mAh。

综合来看，Boltune博尔通 BT-BH020真无线蓝牙耳机采用了络达AB1532旗舰芯片，耳机内的电路非常精简，充电盒内部电路保护到位，并且耳机和充电盒都采用了大容量电池确保续航，外观方面可能缺乏亮点，整体设计偏向实用主义。
