TS120想必多年DIY的朋友都比较熟悉,当年凭借自己的高性价比,在市场上赢得了不小的赞誉,但是一个时代终究会过去,一款散热还是难逃自己EOL的命运,所以现在已经很难再见到全新的TS120,即使有,性能也因为年代久远而产生了劣化

情怀单塔再启动,利民TS120 rev.b Plus对比测试

最近利民上市了大批风冷,没想到在年前,居然赶着上了一款非常情怀的散热,命名为TS120 rev.b,甚至还有双风扇的Plus版本,而且售价仅有199,这样的散热岂能不买?所以趁着首发折扣还送东西,入手了一个双风扇版本

利民(Thermalright)TS120风灵单塔5热管散热器全电镀回流焊铜底镜面SFDB风扇6年质保TF7硅脂199元京东去购买看百科

 一、开箱

利民又回归了原来的牛皮纸盒子包装,非常结实抗摔,里面的泡沫也多,完全不用担心散热器变形的问题了

情怀单塔再启动,利民TS120 rev.b Plus对比测试

背后有一个规格贴纸,本体675g的重量虽然不是很重,但是在单塔里面也算是比较高规模的,用的风扇也和原来不一样,C12 pro,据闻加上了二次动平衡,改为全黑风格。这个规格是贴上去的,应该中途改了标配风扇

情怀单塔再启动,利民TS120 rev.b Plus对比测试

开箱之后即可见到两份纸质资料,保修卡和说明书,利民最近的扣具都挺方便的,不用说明书也比较好理解零件之间的互动逻辑

情怀单塔再启动,利民TS120 rev.b Plus对比测试

所有内含物,旁边这个TF7硅脂是首发的时候送的,这次测试全都是用TF7作为硅脂的标准

情怀单塔再启动,利民TS120 rev.b Plus对比测试

配件盒子打开,里面的配件还是比较丰富的,金属背板+全金属扣具,附赠的硅脂也是TF7,我现在手里TF7有好几个,全都是帮朋友装机用了利民散热给他扒出来的......

情怀单塔再启动,利民TS120 rev.b Plus对比测试

前后的风扇扣具不一样,因为后面需要特别加装一个垫子,所以需要加长一点,如果不加垫子,后面这个风扇就装不牢了

情怀单塔再启动,利民TS120 rev.b Plus对比测试

送的TF7和附带的TF7基本上没区别,就只是包装多了一层膜而已

情怀单塔再启动,利民TS120 rev.b Plus对比测试

接下来看看散热本体,这次的散热本体规格很像U12S,镀镍回流焊,铜底,5x6mm热管,可惜我的U12S是TR4版本的,不然就可以加入测试了

情怀单塔再启动,利民TS120 rev.b Plus对比测试

扣fin改为侧边大面积扣fin,加上热管高度才157mm,而且使用对称薄塔设计,兼容性完全没有问题

情怀单塔再启动,利民TS120 rev.b Plus对比测试

每片鳍片上面应该都是冲压了ThermalRight,镀镍的鳍片看起来质感大不一样,非常舒适。虽然底座两边的鳍片对称,但是热管分布并不一样,我后来贴胶垫的时候是按照官方图片上的方法来贴的

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

回流焊处理的还不错,能看到比较饱满的焊料,但是也没有溢出

情怀单塔再启动,利民TS120 rev.b Plus对比测试

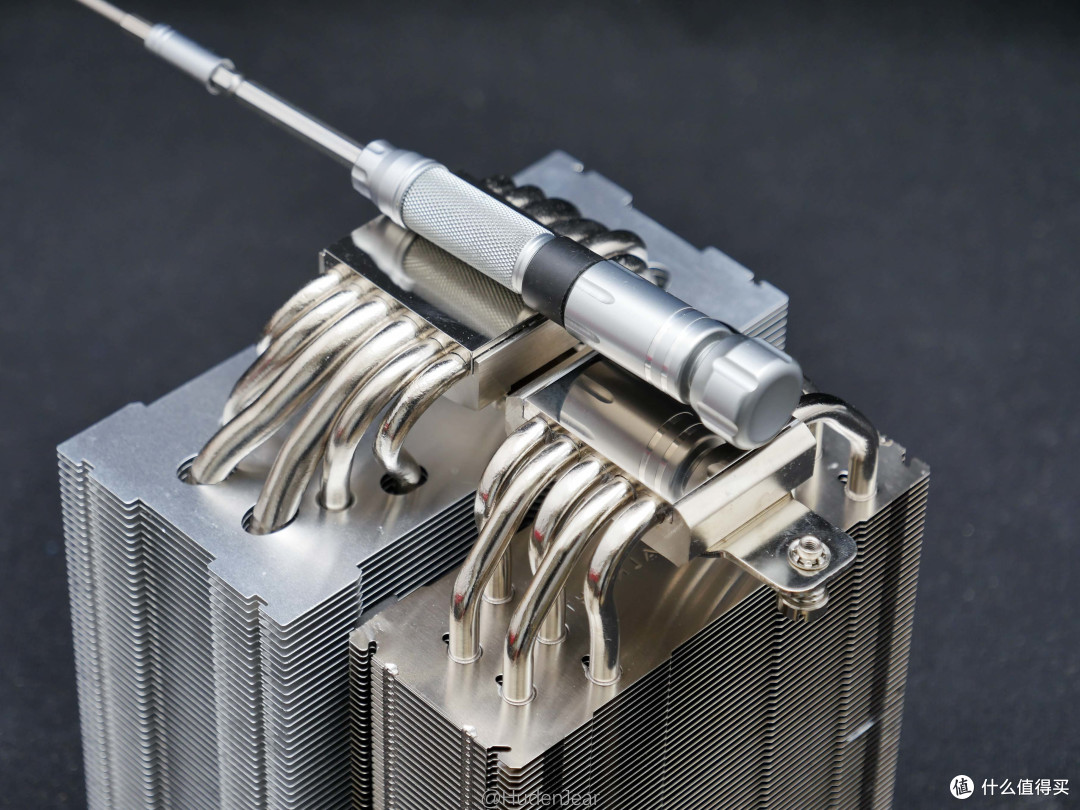

扣具和FS140的比较相似,两边弹簧螺母,中间使用螺丝固定,能提供比较大的压力,保证散热固定稳固,而且能把硅脂挤压均匀

情怀单塔再启动,利民TS120 rev.b Plus对比测试

底座的热管焊接还不错,基本上没有缝隙,这一点倒是比猫头鹰那俩散热好很多,使用的仍然是镜面铜底,底座的大小基本上对应AM4的CPU顶盖宽度

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

从鳍片中向下看也能看见回流焊接触的情况,焊接的非常均匀,没有出现单层分布和堆积的现象。总的来说TS120 rev.b这个散热的主体做工非常好,看起来比较舒适

情怀单塔再启动,利民TS120 rev.b Plus对比测试

附赠的两个风扇是最新的C12pro,这两个风扇算是C12的升级款,也是属于性能均衡扇,不过这次特别加入了新的轴承和二次动平衡

情怀单塔再启动,利民TS120 rev.b Plus对比测试

对比一下C12的话 ,区别还是挺大的,首先就是扇叶和轴的大小都做了调整,转速也从1500提升到了1850rpm,各种数据都有明显的提升,当然也包括噪音

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

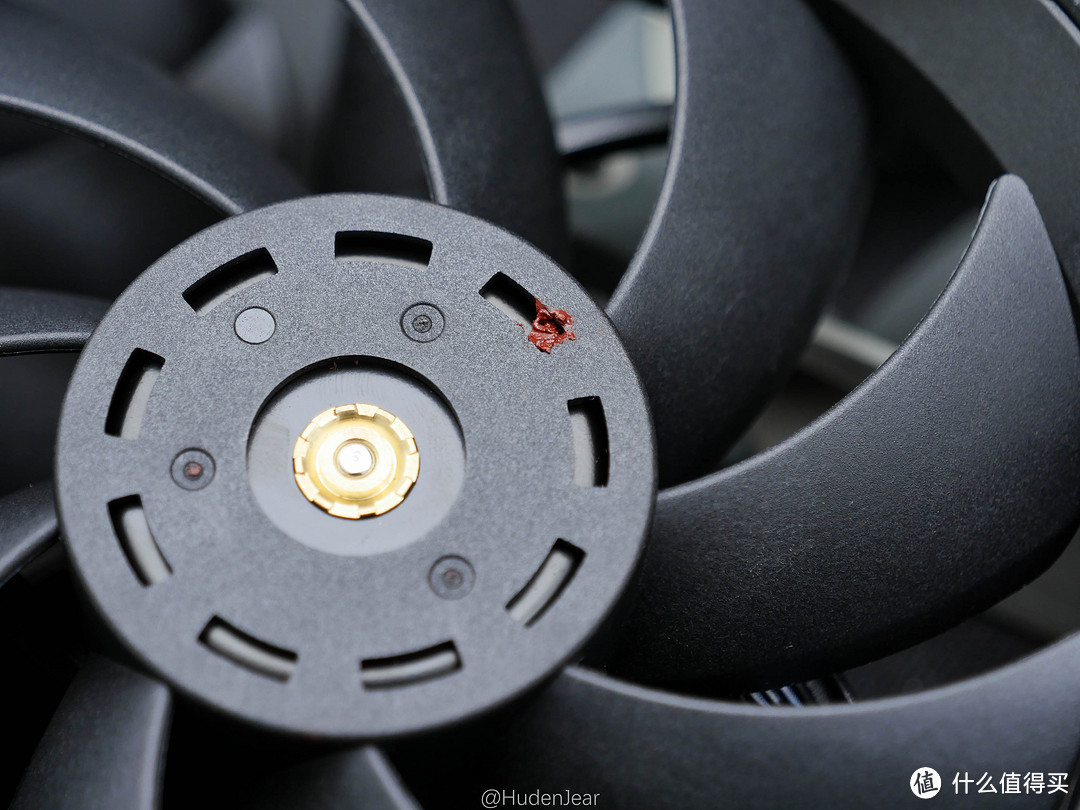

还有一个点就是二次动平衡,风扇上面这个红色的就是平衡泥,有的正面没有,有可能在背后。比较出名的二次动平衡风扇是sanyo 9S系列,工业级的风扇一般买不到新的,这还是我第一次用到二次动平衡的全新风扇

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

这四个脚贴一定要贴上才能正常安装风扇,有些帖子里有人评论说风扇装不牢,多半都是因为没有贴这个

情怀单塔再启动,利民TS120 rev.b Plus对比测试

装上风扇的完全体如下,整体没有杂色,就是黑+银,散热主体全镀镍+回流焊,有原来利民那种纯性能散热的感觉了

情怀单塔再启动,利民TS120 rev.b Plus对比测试

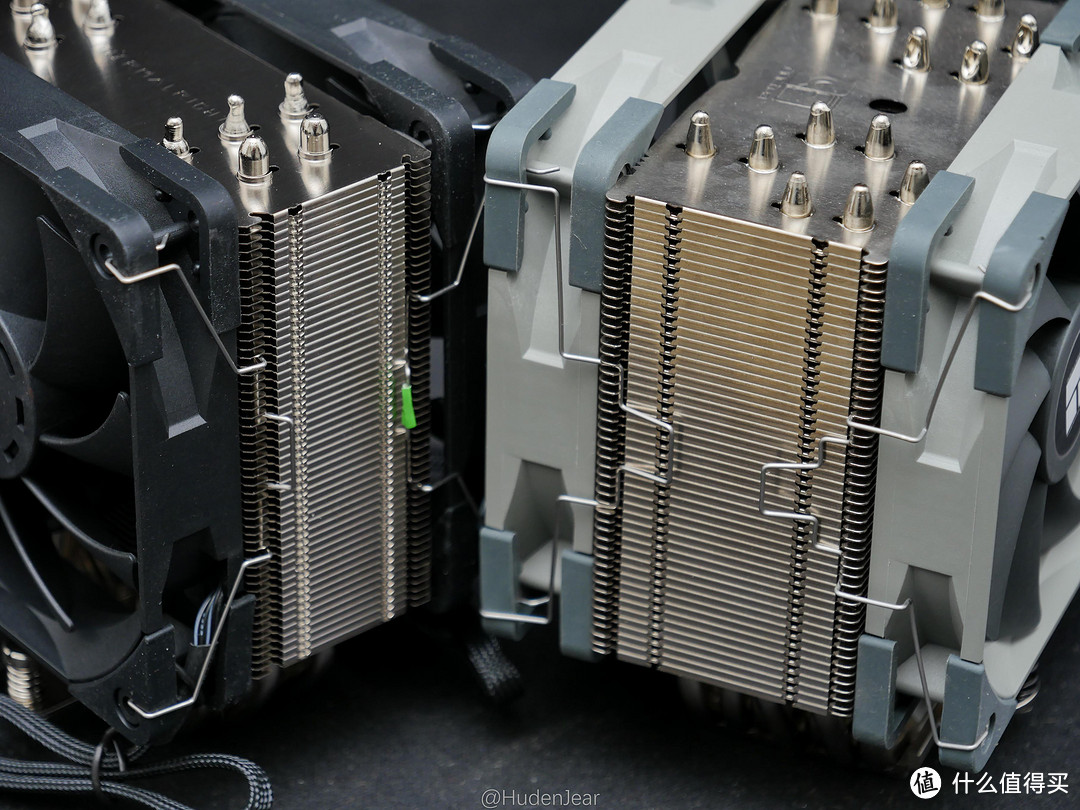

和U12A对比一下规模,U12A的厚度要大很多,同为侧面扣fin设计,都是回流焊,猫头鹰这个镀镍摸几次就开始氧化了,不知道利民这个会不会持久点

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

两个散热的高度基本完全一致,U12A是158mm,,TS120 rev.b是157mm,铜底都做了镀镍,不过利民的是镜面,U12A这个是中间略凸

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

二、测试

测试平台还是原来的B450i+测试架子,上次测试的时候电源坏了,这次换了个新的。使用的频率是4.0G@1.425V,这样会带来大概130W的散热压力,测试单塔基本上正好

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

TS120 rev.b的主体长度和As120基本一致,所以兼容性在ITX上面还是全兼容的,不会挡住内存或是PCIE

情怀单塔再启动,利民TS120 rev.b Plus对比测试

最终成绩为81/82℃(传感器/核心),风扇转速基本达到了1850的标称转速,此时噪音还可以接受,噪音计上面的示数是52.6db,因为有一定跳动所以记为52.6±0.5db

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

U12A测试了两次,一次是使用的C12x2,另一次则是C12pro x2,这两次测试之间没有重新拆装,噪音计是C12x2的读数,最终为80/81℃(传感器/核心)和79/80℃(传感器/核心),C12pro会带来一定进步,但是C12的噪音更低,只有49.2±0.5db

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

对比当然也要加上造型上挺接近的AS120,AS120使用的是一般铝鳍片,没有镀镍,而且也只有4热管,没有铜底,算是入门的散热配置

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

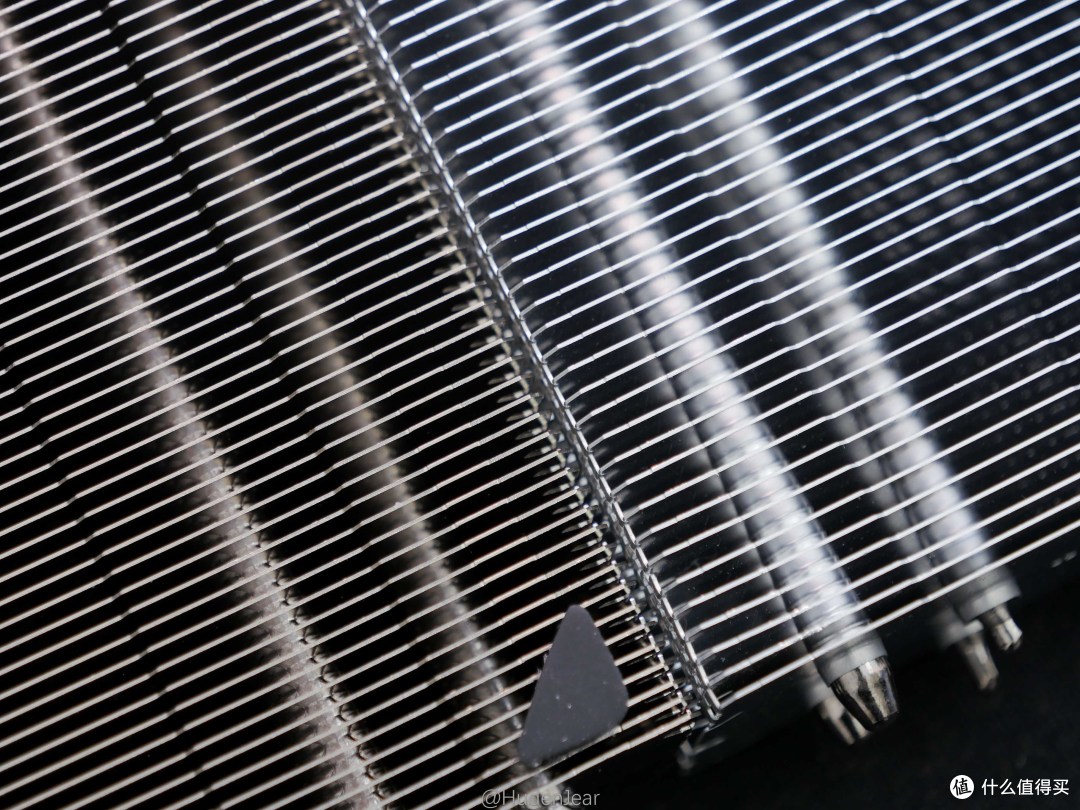

两个散热的鳍片间距也有差异,TS120 rev.b的鳍片间距减小了一些,因此可以容纳更多散热面,散热效果应该也会更好

情怀单塔再启动,利民TS120 rev.b Plus对比测试

两次测试,一次使用原装的C12风扇,一次换用C12pro,但是比较意外的是C12pro比C12还高了一度,这可能是AS120主体的性能限制了风扇的发挥,两个成绩都是不如TS120的,但是相差不大

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

如果用12cm单塔对14cm单塔的话,基本上没有什么悬念12cm单塔会输,但是还是加入RC1401进来做一个对比,仍然测试了两次,一次使用原装的14cm风扇,另一次则是用C12pro x2

情怀单塔再启动,利民TS120 rev.b Plus对比测试

RC1401的规模相当大,宽度14cm,鳍片高度正好是12cm,主要是为了配合前面那一个12cm的风扇,两个底座都是不一样的,RC1401是微凸,TS120是镜面

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

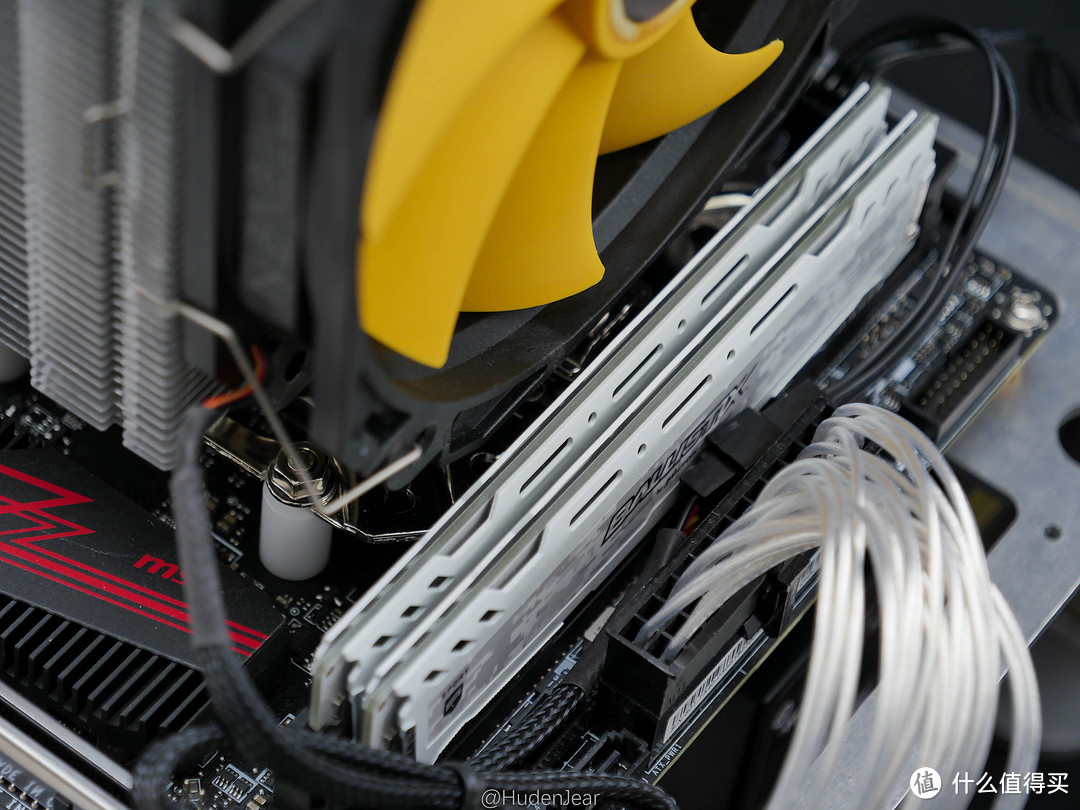

得益于主体的歪脖子设计,仍然不挡内存,但是后面就只能放一个12cm风扇了,不然就会挨着主板的MOS散热,14cm单塔仍然没有影响PCIE槽

情怀单塔再启动,利民TS120 rev.b Plus对比测试

测试的结果显示,用原装单风扇和C12pro两把并没有什么显著的差异,核心和传感器温度都只有79/80℃(传感器/核心),但是相对的,因为原装的单风扇转速较低,而且面积更大,所以噪音显得更低

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

最后一个对比的是RC1402,有的朋友可能会问,为什么要在测评里面加俩已经下架了的散热器,这主要是,我发现只要我在文章里对比目前还买得到的散热器,都会遇到买了那个散热器的人在评论区阴阳怪气,所以反正其他散热之前也有对比,想看对比成绩的也能根据之前的测试看出一定端倪

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

测试结果并没有什么悬念,凡是正常规模的双塔吊打个中端单塔还是挺容易的,所以77/78℃(传感器/核心)的温度就已经说明问题了,没事不要想着越级吊打,U12A换俩C12pro都打不过双塔的。噪音相对于RC1401的会更高一点,因为RC1402前面那个风扇是1850rpm转速的12cm扇子,噪音略高

情怀单塔再启动,利民TS120 rev.b Plus对比测试

情怀单塔再启动,利民TS120 rev.b Plus对比测试

总结

从结果上看,这个新版的TS120散热的性能还算符合预期,比AS120强一点,比U12A稍微弱一些,比起14cm单塔来讲没有优势,同时双塔可以秒了在场的所有单塔。但是感觉TS120 rev.B这个价格比预想的偏贵,因为利民自己新出的几个散热性价比都挺高,同价位FS140肯定效果也比他好,这个散热还是包含一定情怀分。不过比起其他品牌的散热倒是还好,因为RC1401再怎么也要300一个,U12A就更不用说了,总的来说TS120 rev.B可以买,对得起价格,但是性价比并不算高

情怀单塔再启动,利民TS120 rev.b Plus对比测试

噪音方面也要有一点取舍,因为新出的C120pro性能虽强,但是噪音比C12明显高了一些,而且目前看来双风扇确实会比单风扇稍微吵一点,而且单风扇大概率是可以吹透TS120的,所以如果不是为了拆风扇的话,双风扇TS120意义好像也不是很大

情怀单塔再启动,利民TS120 rev.b Plus对比测试




最后送上一张图,感谢大家围观,祝大家身体健康,春节快乐
