蜗牛星际 篇一:<蜗牛星际> 上车篇一:A款拆机
这应该是最晚的蜗牛车了吧,作为经常逛图吧,捡垃圾的我来说,闲鱼是一个好地方,这不上周在无聊逛闲鱼的时候,看见了这款蜗牛的矿渣。之前在张大妈这里倒是看到过相关的文章,一直有意,正好最近有一批机箱带PCI-E口的A款,就搞了一台,到手后来来回回折腾了一周左右,简单记录一下,文章如有错误之处,请指出,谢谢!
蜗牛星际简介:
这玩意是去年一公司打着挖币挣钱的幌子,骗人敛钱的机子,后来管事的跑路以后,就有一大批成色还不错的机子流向了闲鱼等二手市场,大概今年2月份左右,车就在闲鱼上开了。
机器大概分为4种,可以看一下下面这张表:
4款对比图
鉴于A款翻车的概率最小,我就入手了A款单口,拿回来之后,刷了个黑群晖,用了几天感觉还不错,但是为了保险起见,也正好我手里有一些闲置的内存,SSD之类的给换上,下面是一些拆机换零件的介绍。
拆机:
1. 整体外观:
整体机身划痕很少,成色大概9成新

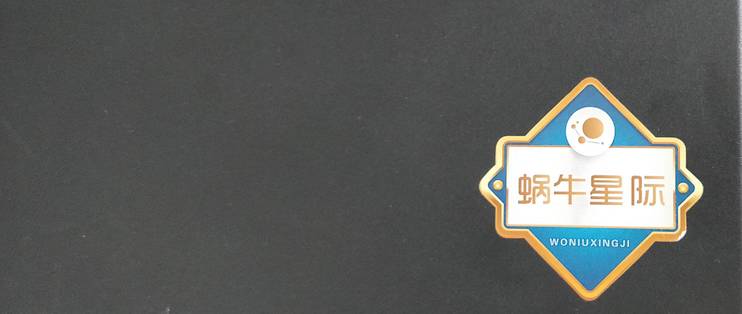

A款前面有一个网罩,可以起到防尘的作用,可惜没有钥匙。。。
打开前面板网罩,可以看到4个盘位,下方从左到右一次是关机键,重启键,指示灯,2*USB2.0
打开前面板网罩,可以看到4个盘位,下方从左到右一次是关机键,重启键,指示灯,2*USB2.0
拆下来的4个硬盘架
机器背面,可以看到右边机箱带了一个PCI-E口,这样的话,后面如果想自己换主板,还有加显卡或者网卡的可能,另外还有一个VGA,一个HDMI口,单千兆网口,2*USB 3.0,2*USB 2.0
机器背面,可以看到右边机箱带了一个PCI-E口,这样的话,后面如果想自己换主板,还有加显卡或者网卡的可能,另外还有一个VGA,一个HDMI口,单千兆网口,2*USB 3.0,2*USB 2.0
从外观来看,机器比较新,而且各种接口也算全,作为一个家用NAS足够了
2. 大卸八块:
机器到手以后自然要拆开看看里面的构造了,从小时候养成的习惯,家里的东西基本上都拆开过,装不装的上另说 。
拧掉后面4个螺丝,拿起外壳就能看见内部构造了:
把所有能拆的螺丝全部拧下来,各种线拔下来,就可以大卸八块了:
包括:主板固定*4,电源固定*3,散热风扇*4,前面板固定*4,CPU*1,主板*1,风扇*1,SATA电源线*1,SATA线*4
先说最重要的主板:
黑色的是CPU被动散热片,这对于J1900来说足够了,CPU右边是内存条卡槽位,支持笔记本的DDR3L,下面是msata固态硬盘位。
主板上的SATA口,其中4个是接存储盘的,单独的那个支持引导,后面我又接了一个128G的SSD用来做启动盘(自带的msata实在是太垃圾了,都不如一个3.0的U盘)
可以看到其实这几款主板差不多,只不过单口的把一个千兆口给阉割了,不知道后面可不可以自己魔改再加一个千兆口。
这是前面板的USB2.0口的线,之前拆过一次,懒得再拆了
4块硬盘的SATA口,只有一个SATA电源口,不知道插满4块硬盘后,供电够不够
主板自带的msata,ABCD貌似一共有两个牌子的固态,一个是这个士必得,另外一个叫神储,士必得好歹还听说过,这个神储实在是 。。。之前在笔记本上做启动盘的128G的威刚的固态,吃灰好久了,这里派上用场了。
上面是主板自带的没听说的山寨内存条,下面这个也是那个之前笔记本上的内存,正好也是4g的DDR3L,一块换上了,这个主板貌似最大支持8G的内存,不过对于NAS来说4G够用了
8025的散热扇,因为主板就只有3针的口,所以不支持PWM调速。很多网友都说声音很大,可能是我这里本身周围环境声音就听大吧,所以声音也能接受,就没更换,如果想换的话,可以去淘宝上找个静音的换上,之前看过有人推荐镰刀八,可以看一下。
接下来到电源部分了,这是让我最头疼的地方,换了个电源结果跟这台机子一样的钱 ,不过换的益衡的电源算是很值了,可以看下面的拆解图:
蜗牛的电源一共有两款,一个是这个ZUMAX,另外还有一个荣盛达,听说祖马的比荣盛达的还好点,不过很多网友说自带的电源很垃圾,电压不稳,很容易损坏硬盘,为了保险起见,我打算换个电源,可是在淘宝和闲鱼上看了许久,感觉大部分的跟这个祖马的没啥区别,除了我买的这个益衡,80plus官网可查,淘宝上正好有唯一一个国内代理的店,就买了这个,很多人说,一个电源跟机子一样的价钱,图啥?首先我觉得数据无价,好几个T的数据,玩意因为电源,丢了数据,那就得不偿失了,本身机子就很便宜,就算加上这么贵的电源,也不过500左右,那也比群晖便宜很多(当然了,主要还是因为穷,买不起群晖 ),另外,我后面还打算装一台ITX家用的主机,这块电源也可以排的上用处。
上面是ZUMAX和我买的益衡的正侧面对比图,一样规格,如果你买了上手后就会发现,益衡的大概是ZUMAX的两倍重,最起码用料很足
拧下来螺丝,拆开后看一下:
内部对比图,一眼就能看出来差距
ZUMAX的电容
益衡的电容,两倍大于ZUMAX的吧
因为电源是非模组的,而且机子所需的线也不多,所以理线比较麻烦,只能一大堆堆在这,用扎带稍微绑一下
A款的机子,SATA电源线正好够长,不用外接延长线
A款的机箱,硬盘位旁边自带了一个2.5寸SSD的位置,正好换上我之前的SSD,用来装黑群晖
SATA接主板的单独的SATA2口,可做系统引导,这里用扎带稍微固定了一下
最后装起来,一台完整的,性能还可以的机子就弄好了
总结:
1. 成本
大概算一下成本
主机:245+25(邮费)(闲鱼二手)
内存:0(自用)
固态:0(自用)
电源:240(淘宝)
硬盘:50+50(闲鱼二手500G*2)+0(自用1T)
洗白:20(这个下一篇装黑群晖说)
总共:630
2. 其他
在大学的时候就想搞一台NAS,无奈群晖实在是太贵,动不动就2000多,实在是买不起,正好趁着这个矿车,搞一台,物美价廉,也多亏蜗牛这个车,不然现在去搜一下淘宝上J1900,J3455光一个主板就要300-500,机箱也要200-300,一套整下来最起码得1000左右,现在一套差不多只要600左右(其实300就可以搞定,如果不换电源的话),对我来说真的很值,后面篇二,再写如何装黑群晖,并成功洗白,或者用公网ip来实现外网访问
3. 注意事项:
这里说一下电源的事,如果想买益衡的电源,千万记住,只有淘宝那一家企业店是真的,其他包括闲鱼上面的都是假的,可以看一下闲鱼一哥们发的,真假辨别图:
上面的是真的益衡7025B,很明显能看出区别。
这篇到此为止,后面更新篇二,篇三
