用9700K+Z390新主机来迎接元旦，除了CPU全都有光

圣诞已过，马上元旦了，忍不住又攒了个新机，受节日气氛的感召，也想这套主机的RGB效果要出彩，当然平台也绝不能用老的，入手了i7-9700K+ Z390主板平台。

汇总硬件清单

CPU ：intel i7-9700K

主板 ：铭瑄（MAXSUN） MS-iCraft Z390 Gaming 电竞之心主板

显卡 ：铭瑄（MAXSUN）GeForce GTX 1060终结者6G

内存 ：宇瞻（Apacer） 黑豹玩家系列 RGB灯条 DDR4 台式机内存 金色 3200 16G(8G*2)

SSD ：浦科特（PLEXTOR）M9PeY 512G PCIe 台式机专用 NVMe固态硬盘

电源 ：鑫谷（Segotep）额定500W ZP500P白金全模组电源

机箱 ：鑫谷（Segotep）图灵1号白色机箱

鑫谷（Segotep）魔幻RGB发光板

散热 ：鑫谷（Segotep）冰酷240RGB智领版一体式水冷CPU散热器

鑫谷（segotep）蓝牙律动版RGB风扇套件

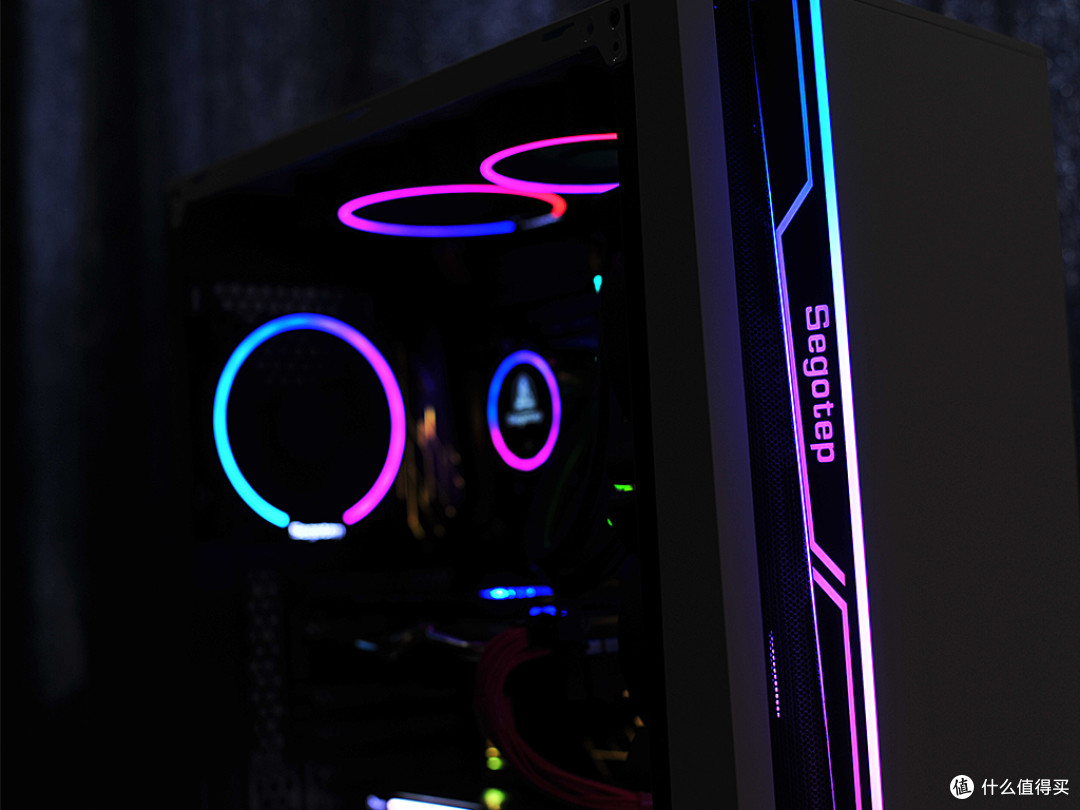

杀马特的光污染还是非常符合节日气氛的。

硬件清单及简介

因为喜欢它的外观所以选择了铭瑄 MS-iCraft Z390 Gaming 电竞之心主板，现在大家只认那几家大厂，我还是愿意尝试其他品牌主板的，何必循规蹈矩呢。

▼Z390芯片组相比Z370，原生集成Wireless-AC Wi-Fi和蓝牙5.0、原生支持SDXC扩展卡（SDA 3.0）、原生支持六个USB 3.1 Gen.2接口，其实变化并不明显。但是由于i9-9900K的出现，各大厂商都增加了供电设计，MS-iCraft Z390 Gaming也不例外，官方宣传采用了15相供电，下文会给大家详细的分析一下。

▼主板附件包括IO挡板、说明书、驱动盘、4根SATA硬盘线，另外还有几张贴纸来增加信仰。

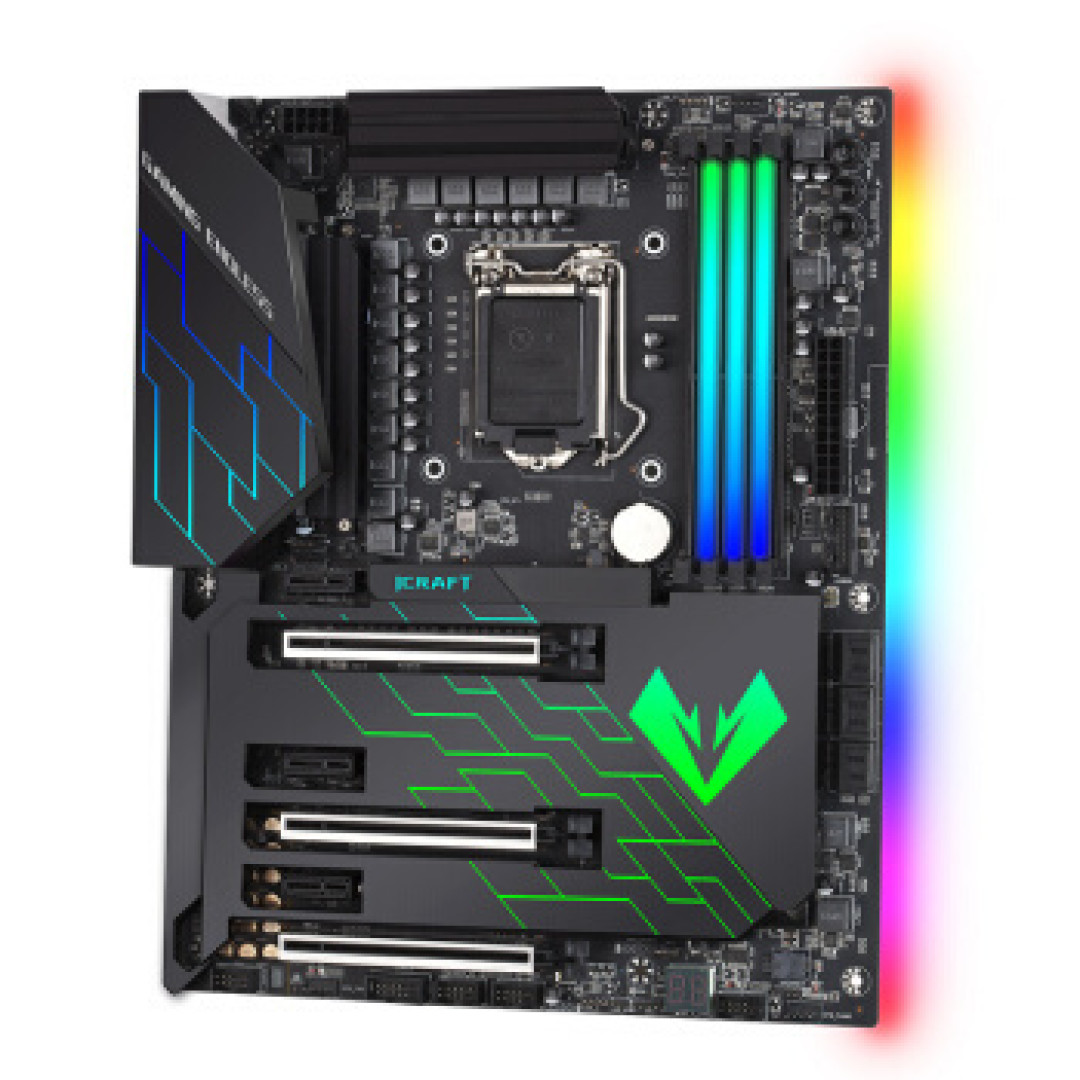

▼主板正面设计大面积的保护铠甲，有点像阿苏斯了，做工还是不错的，不过材质是塑料的，主要目的还是为了获得更好的光效。另外铠甲表面采用了雾黑哑光处理，质感非常不错。

▼在覆盖了铠甲的情况下，只能看到一个M.2接口（这一个还是WIFI E key的接口），其实主板还是配备另外2个M.2的，但是都是在铠甲之下。由于铠甲部分并没给M.2固态留开口，安装M.2固态就要把整个装甲拆卸下来了，还是有些不方便的。

▼主板上下各提供了一个4pin 12v的RGB接口来扩展对其它RGB设备的支持；另外在内存插槽旁边，设计了开机、重启、LED开关3个便捷按钮，可以摆脱机箱直接开机；也可以用LED键来切换主板灯效。

▼在主板左下角设置了CMOS清理按钮，方便超频失败再次成功开机，当然如果能放到IO部分就更好了。

▼底部右边提供了DEBUG灯来帮助判断故障问题。

▼PCB后面能看到侧边有一排共计14颗灯珠，主板的RGB灯光效果得到了充分的重视。再很难看到其它的电器或者芯片元件，等会在拆解环节就会看到，几乎所有的电器或者芯片元件都是设置在PCB正面的。

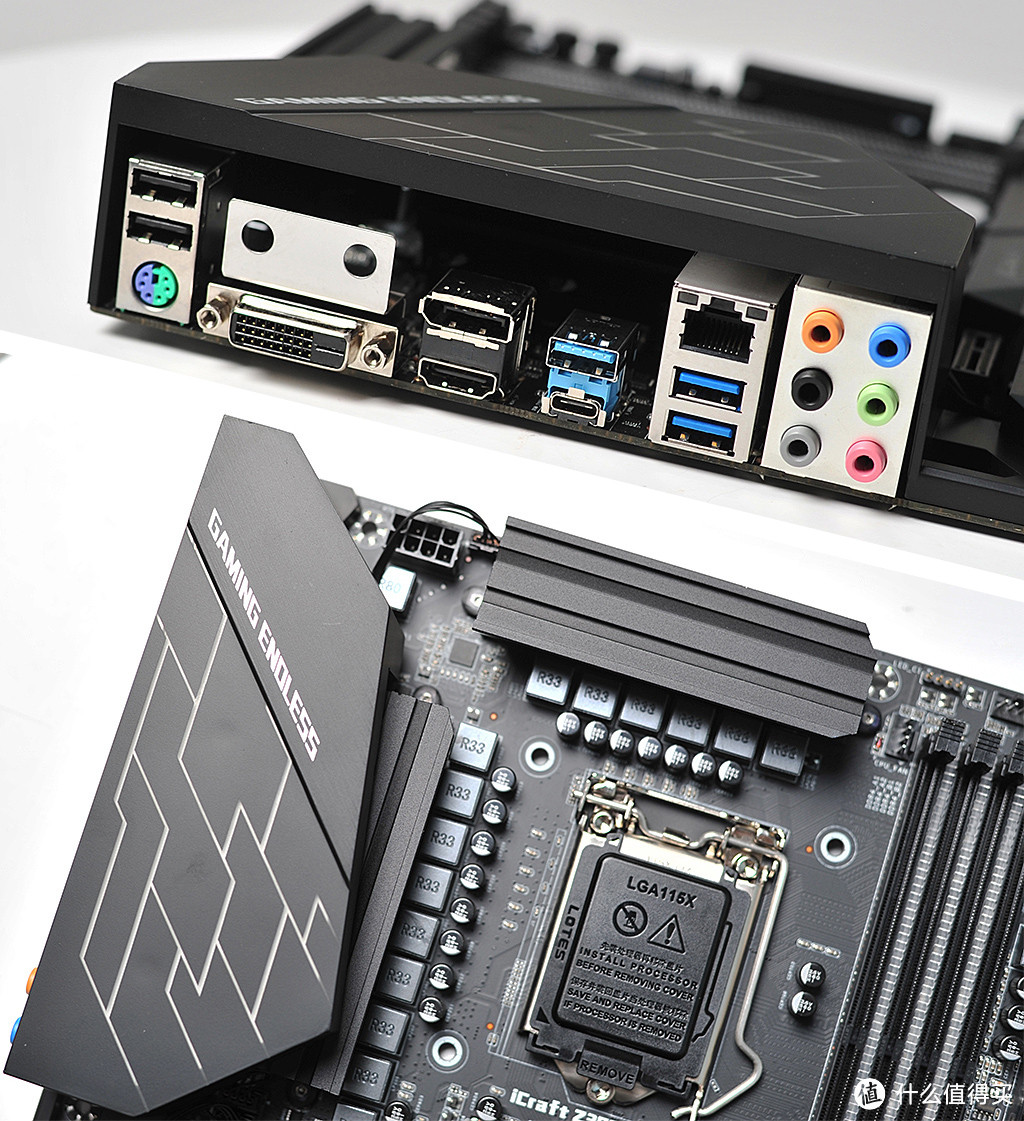

▼IO接口部分：1个PS2键鼠接口、3个视频接口（DVI/DP/HDMI），6个音频接口、2个USB3.0，2个USB3.1 Gen2（其中一个TYPE-C），2个USB2.0，以及有线网口，还可以看到预留了两个无线天线的位置，但是主板并没有标配WIFI网卡及天线。

▼从正面看IO部分的铠甲面积还是很大的，上面还有Gaming Endless的标识，但是并不能发光。旁边有8Pin的CPU供电接口，和其他厂商8+4或者8+8的配置，还是略保守了点。

▼主板配备了3条PCI-E x16全尺寸插槽，都使用金属加固技术，另外还有3条PCI-E x1插槽。

▼唯一露出的M.2接口，只支持2242尺寸的，且只支持M.2 WIFI网卡；

▼一个USB3.前置接口；

▼主板配备了6个SATA接口，和芯片组原始的数量一致。

▼拆解装甲后，就能看到另外2个M.2接口，最大支持2280尺寸，都支持PCIe通道的SSD，底部的那个不支持SATA M.2 SSD。

▼比较惊喜的是音频区域，使用了13枚定制的金色音频专用滤波电容，除了数量多，还使用了固态电容，而不是一般的电解电容，相信给主板在音频方面的发挥不会差。

▼主板提供4条DDR4内存，最大支持64GB容量及DDR4-3600MHz内存，内存频率方面的支持稍微弱了些。此外，主板的内存插槽中间的三个接缝处配有导光条，对无灯内存来说能够弥补整体光效的短板。

▼再来看下官方宣传的15相OC+Power数字化供电是如何分配的。由于供电相确实不少，而且电器元件也是都集中在PCB的正面，使得整个用于供电面积比较大。

▼PWM芯片为为Intersil的ISL69138，最高支持七相供电，一共有5枚17AF的芯片，它的型号是ISL6617A，即是倍相器芯片，所以该主板使用倍相供电的方案：5相+2相组成7供电，其中5相供电经PWM控制器倍相到10相供电；另外两相应该是使用并联的方案形成了4相供电，再加上另外1相非核心区域的供电，形成了宣传所说的15相供电。倍相供电的5相pwm达到接近于10相pwm的输出波纹水平，比并联供电方案加强了很多，在这个价位提供如此供电规模的主板还是很良心的。

▼用料方面使用铁素体电感（R33电感），八爪鱼的SO8封装MOSFET，每相供电配一上一下两个Mosfet，上桥是MUD1516、下桥是MDU1514，都是自MagnaChip。另外再要说一点，就是那颗非常有迷惑性的i596Z芯片（ISL6596），它并不是倍相器, 只是驱动器，来驱动mosfet。

再来看看主板的其它芯片：

▼网卡方面采用英特尔I219V网卡；声卡方面采用Realtek ALC1220芯片。

▼监控芯片为ITE IT8625E传感器芯片；Z390芯片组提供了原生的USB 3.1，也就看不到主控芯片，但是还有一颗 Etron EJ179V USB 3.1 Swtich 作为Type-C的转换芯片；ENE 6K5830UA0是负责RGB灯效的芯片。

▼内存为宇瞻黑豹玩家 DDR4 3200 RGB的 灯条 ，单条容量8GB，XMP频率3200MHz，时序CL16，电压1.35v。

▼金色马甲上面的锯齿状亚克力是导光条，支持1680万色RGB调光，色彩与亮度和同类产品相比，更亮一点。

▼灯效控制支持Aura Sync RGB软件控制，不过据说有些其它牌子的主板也可以支持了，可惜MS-iCraft Z390 Gaming并不在其中。

▼金色的马甲给人第一感觉就是晃眼啊！看媒体评测内存颗粒芯片来着三星。

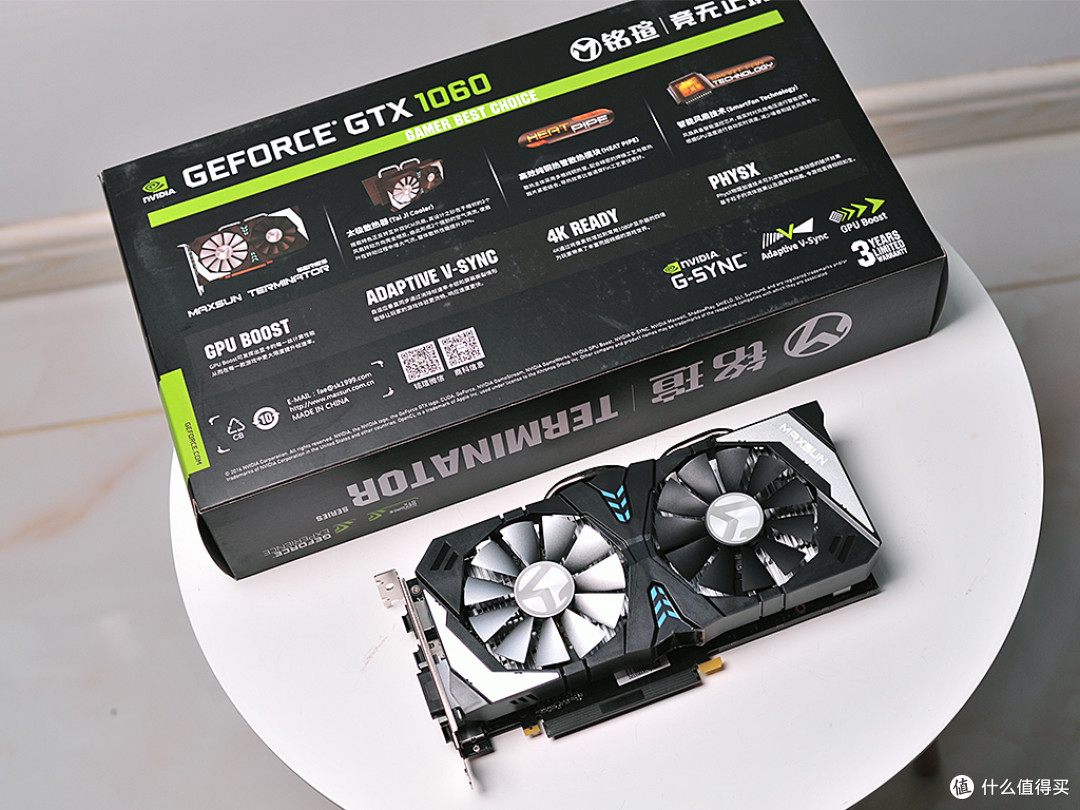

▼N家的新显卡还是很贵，所以还是入手一张GeForce GTX 1060吧。铭瑄终结者6G造型并不算夸张，但还是有自己特殊的风格，其左边风扇是白色的，右边风扇是黑色的，据说这种撞色搭配的灵感来着太极。

▼两枚风扇除了颜色不一样，旋转方向也是不一样的：左边的风扇逆时针旋转，右边的风扇顺时针旋转，官方宣传为“太极阴阳散热系统”，一正一反形成循环互补关系，带来比一般传统散热器更大的风量和更高的风压，信不信由你了 。再补充下两枚风扇的参数：9cm风扇设计，共有11片宽幅叶片。

▼显卡的侧面部分，热管部分不是常见的6mm热管，而是2个8mm热管，还做了镀镍处理，保证了外观效果。旁边还有一个单6Pin的辅助供电，保留了公版的设计方案，当然其频率也是公版的。

▼散热部分使用了纯铝制散热器，而不是鳍片结构。当然GTX1060的发热量也不算大，再加上其公版的频率，这种解热规模也是能够应付显卡的发热的。

▼背板并没有缺席，不过材质却是塑料，能起到支撑和保护的效果，恐怕对散热方面就没有帮助了。当然在外观部分还是做足了戏，表面有拉丝处理，看起来真的很像是金属。

▼背面部分还有一个重要的元素，就是太极装饰，旁边的散热口也做成了八卦的样式，还是很用心思，通电后会亮起蓝色的光，可惜不是RGB的。

▼接口部分：1个DVI、3个DP、1个HDMI

▼MS-iCraft Z390 Gaming要装M.2 SSD拆卸又点麻烦，再加上想试试PCI-E插槽的SSD，于时就是选择了浦科特 M9PeY 512G。配件包括：一个半高挡板，一颗安装螺丝，一张说明书。

▼包装背面有性能参数，512G版本的连续读写速度为3200/2000MB/s，质保时间也长达5年。

▼PLEXTOR的LOGO被设计得像一颗红宝石，嵌入到散热块中，这块铝制散热器重量为123克，而且还有褶皱用来增加了换热面积，应对SSD的发热应该是没问题的。

▼侧面有导光条，灯效会根据SSD状态的不同而改变。

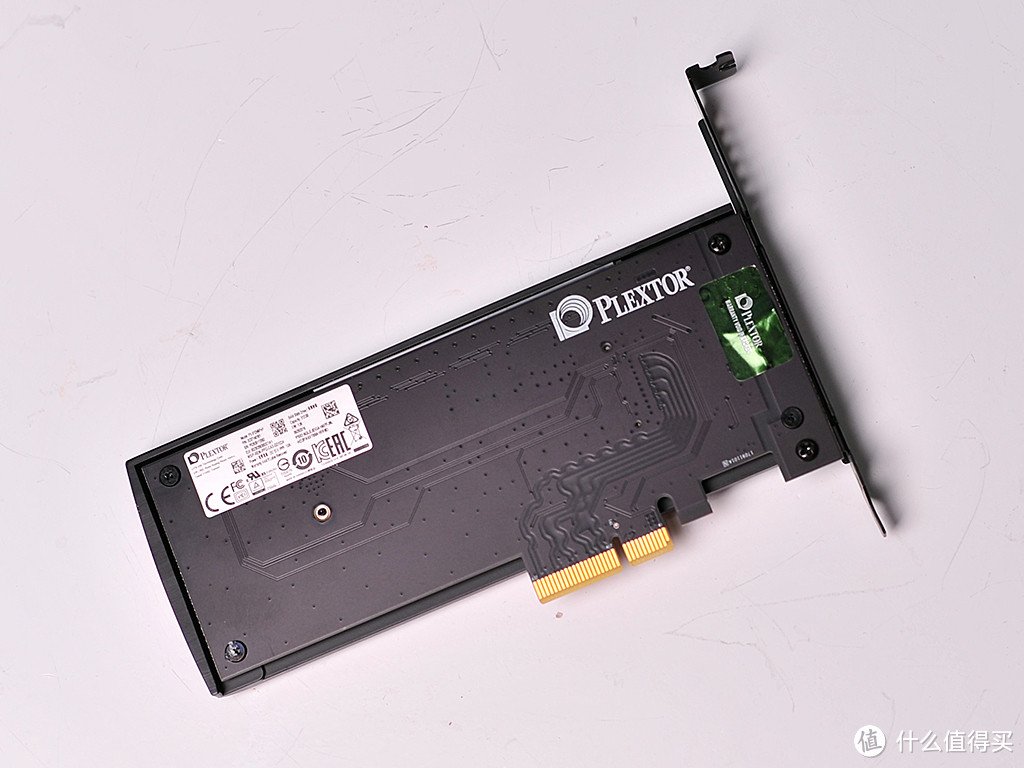

▼M9PeY 512G背面，没有背板，直接就是PCB了。绿色的是易碎贴，拆解就要失去保修了。内部的元件查阅媒体评测得知：主控是马牌Marvell的88SS1093；南亚缓存，容量为512MB容量；闪存颗粒是东芝的64-Layer 3D TLC NAND（64层堆叠技术）。

▼尾部的挡板，当然并没任何接口或者按钮。

▼散热器选择了冰酷240RGB智领版一体式水冷CPU散热器，最大特点除了冷头部分可以显示水温外，就是其5年质保的方式，1年换新，4年保修。看来厂家对产品的质量还是很有信心的。

▼冷头以及冷排主体。

▼冷头内还有温度检测模块，通电后会有鑫谷的LOGO，下方还有实时温度显示在玻璃镜面的冷头，很直观。底部采用纯铜材质覆盖，打磨的也很平整。接口方面：供电为三针接口，灯光控制为6针接口，毕竟特殊，只能用鑫谷自己的设备来控制。

▼水管也使用了编织网包裹，相比普通的橡胶水管更加有质感，而且也不算很硬，还是很好弯折的。冷排为标准的240铝制薄排，鳍片的做工也是不错的。

▼标配两把光致12RGB风扇，风扇一圈是RGB光效，Segotep的logo是白光常亮，风扇的功耗为0.56A。另外风扇只有一根接线，也是特殊的6针接口。少了一根接线可以给理线带来很多便利，不过只支持自家控制系统，无法和其他系统兼容。

▼无法由主板控制那只能用特殊的控制器来控制了，但是这个控制器还需要单独购买，就有点鸡贼了。我索性直接购买了蓝牙律动版风扇RGB套件，该套件自带了控制器，下文大家就会看到了。

▼入手蓝牙律动版RGB风扇套件 ,也可以统一机箱散热器的光效，不过该套件是5个风扇，我这套PC可能是不能全用到，留着下次换机再用。

▼蓝牙律动版RGB风扇套件自带控制器，有了它就可以实现多种光效模式切换，以及蓝牙模式，没有它连水冷的光效都没法控制。

▼这个控制盒提供了8个风扇接口，不光能控制灯效，还能控制风速（得通过APP），而且还可以同步主板的灯效，不过主板得有3pin 5V的接口，4pin 12v的接口不行，我这块主板也就不能实现这个功能了。

▼机箱叫图灵1号，出处自艾伦·麦席森·图灵，被称为计算机科学之父，人工智能之父，所有这个名字还真是起的低调而大气。机箱有黑白两个颜色可选，整体设计风格偏简约，线条也比较硬朗，有点复古的风味。

▼机箱三围是380mm×207mm×460mm，标准的中塔机箱，兼容性方面支持170mm高的CPU散热器和350mm长的显卡。

▼顶部标配一个磁吸式的防尘网，最支持2把14厘米或者12m风扇或水冷排，当然也可以安装240冷排的水冷，当要注意需要安装在靠外侧（固定在外侧的螺丝孔位），否则会和主板冲突，这种设计的风格是降低高度+提高宽度，它的优点是在保持体积基本不变的情况下，即能在顶部安装水冷，又能增加支持风冷散热器的高度。

▼I/O区接口设置在顶前部，包括电源键、重启键、3.5毫米音频接口、2个USB 2.0接口和1个USB 3.0接口和LED控制按钮。

▼机箱前部面板采用了烤漆处理，采用了一个凹折设计，增加了立体感，另外带有LOGO的这个侧面也是有RGB光效的。

▼机箱价格还是走的大众化，所以机箱侧板也是采用了亚克力侧透，当然没有用玻璃来的完美。

▼机箱的结构电源为下置设计，底部电源风扇处，设计有防尘网；机箱脚垫设计的也比较宽大，还贴有减震防滑防划的软垫。背部设计有12厘米风扇位和7条PCI拓展位，中塔机箱的标配，遗憾的是PCI挡板为一次性的。

▼机箱内部，前面有个凸型的设计是为了走线，另外也可以挂装一块2.5寸的硬盘。

▼机箱前面板处有三个风扇位，兼容12cm和14cm风扇，当然把冷排放在前面也是可以的。

▼机箱背面有个遮挡背线的盖板，适合强迫症的用户，其实如果线材比较多，这个设计反而有些碍事，不过也算满足了完美主义者的需要吧。

▼电源仓前面有2个3.5寸的硬盘架（兼容2.5寸），背面还有2个2.5英寸硬盘位的挂架。

▼电影是白金牌认证的鑫谷额定500W ZP500P全模组电源。拓扑结构为LLC+DC-DC，源额定功率为500W，电源单路12V输出达到了41A，12V功耗达到492w。线材上使用红色编织护网包裹着18AWG纯铜供电线，不需要再自己定制线材了。

▼为了让RGB来的更猛烈些，又入手了电源仓RGB发光板。长宽为380mm×86mm，厚度为7ｍｍ，基本上标准的中塔机箱电源仓都能适用，通过3M胶粘在电源仓上，SATA供电或者是自家独有的6pin接口，如果使6pin接口，可以直接连入控制器，同步光效。

▼确实有了背后的盖板，线材看起来不乱乱的了（其实盖上侧板一样也看不到）

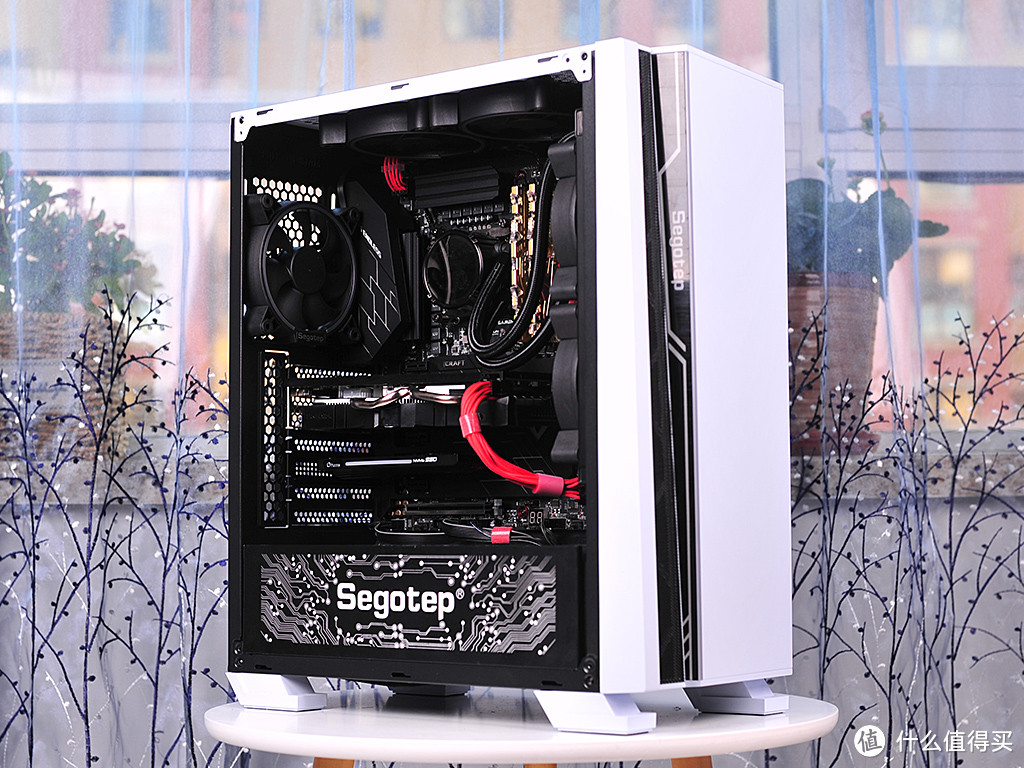

▼完成装机

▼M9PeY 需要放到第二条PCI-E x16全尺寸插槽中去，因为三条PCI-E x16全尺寸插槽的速度分别为X16、X4和X1。

▼由下图可以看到直连CPU的PCIE信道数为X16，这些信道一般是用来连接独立显卡的，为了兼顾多卡用户，这16条通道可以拆分成X8+X8或者X8+X4+X4。不过 MS-iCraft Z390 Gaming的三信道为X16、X4和X1，总计21条通道，所以不可能都是直连的信道。那么唯一的解释就是第一条X16的信道为CPU直连，并未拆分，下面的X4和X1都是由芯片组提供的。这么玩其实操作弹性降低了，不适合多卡用户使用，当然现在连双卡都很少人使用了，铭瑄估计也是暂时放弃这部分用户了。那么第二个全尺寸插槽为X4速度，放入SSD不是正合适吗？其实理论上来说芯片组提供的信道是比不了直连信道，因为中间还要经过DMI的转递，不过实际使用也并不会感到明显的差别。如果是拆分成了X8+X8，那显卡的性能又会有所降低（其实降低的幅度也很小），所有很难两全齐美。

一言不合就秀光污染

▼MS-iCraft Z390 Gaming的灯效还不算太多，有待于进一步的开发，还是很期待更多的花样。主板RGB的尴尬就是安装号显卡后，会别遮挡很大的部分，所以拆下显卡才能一睹其全貌。

▼鑫谷的蓝牙律动版RGB风扇套件，自然是支持蓝牙控制的。首先PC端下载鑫谷的配套驱动，然后在用手机下载APP，再打开APP就可以实现控制灯效了， APP可以控制选择9种系统预设的模式、颜色、亮度和风水转速也可以单独控制。

▼所谓律动版，指的是控制盒通过USB连接线获得主板的音频信号。然后选择音乐模式就会根据音乐变幻RGB灯效。

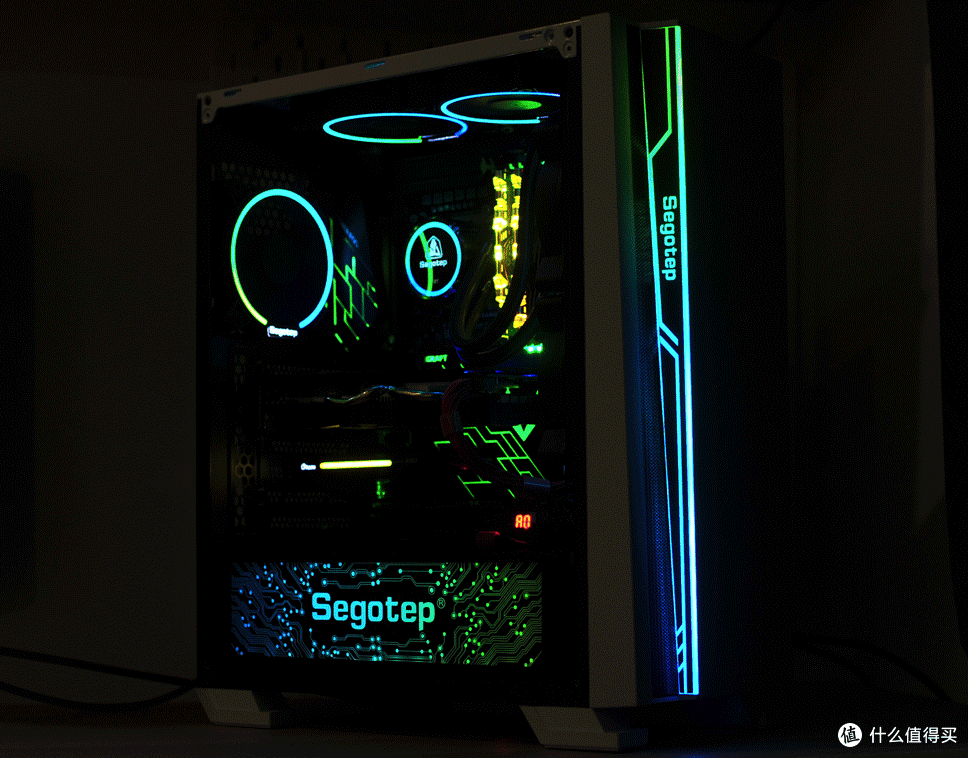

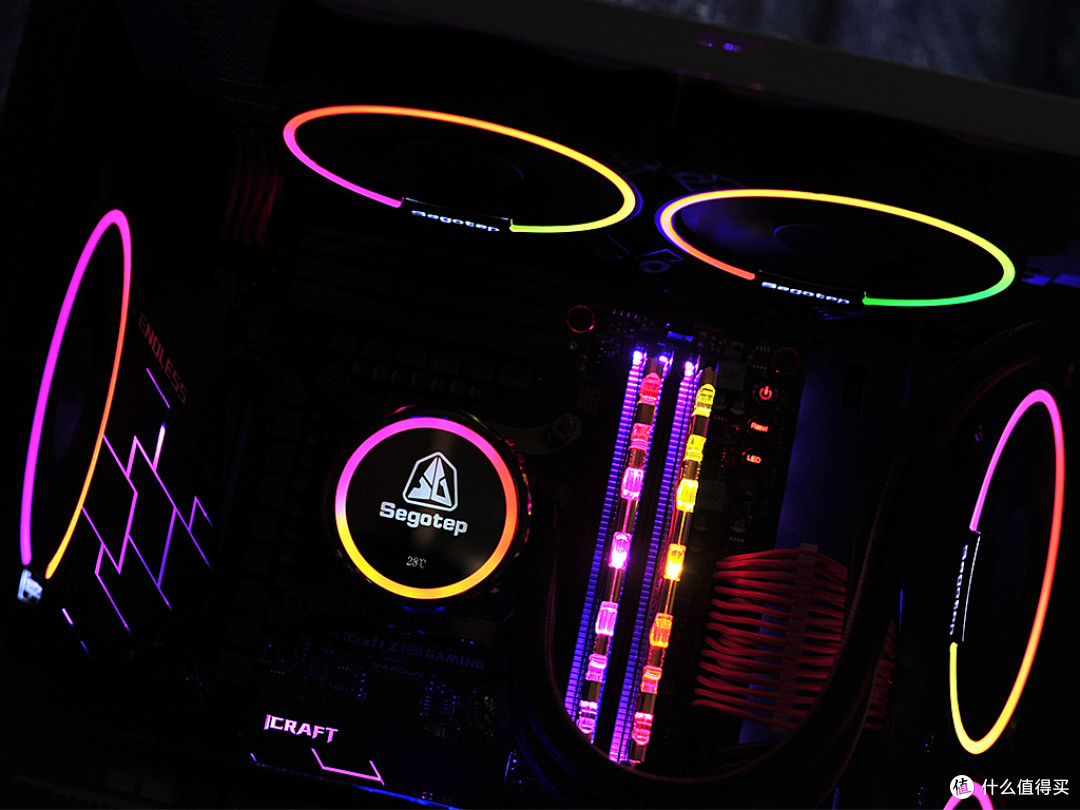

▼RGB效果如下：

▼可惜主板还不支持对内存光效的控制。

▼还有一点遗憾是显卡的太极灯只能是蓝色的。

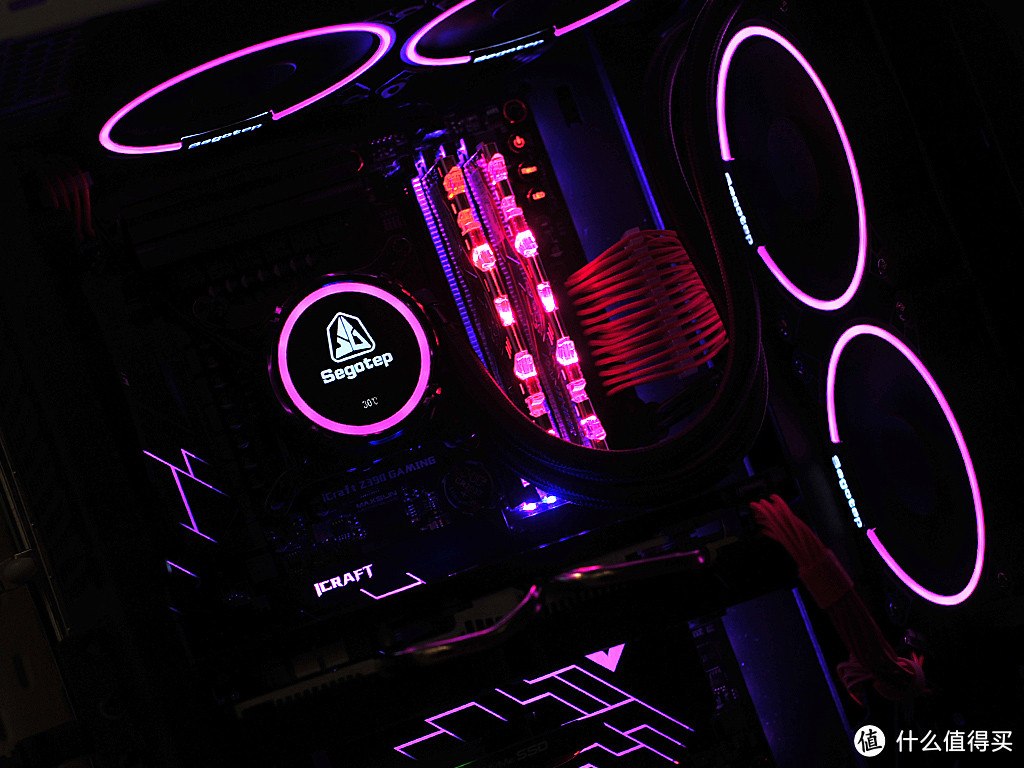

▼冷头部分会实时显示水温，很直观。

▼其它细节：

性能测试

BIOS设置&超频测试

▼首先来说说主板的bios。MS-iCraft Z390 Gaming 的bios也和其他大厂一样拥有了图形化界面，不过还不能直接截图。主板设置有6个大选项：主界面、高级、芯片组、安全、启动和超频。在主界面可以看到bios和内存的信息，也可以设置系统的语言，在最新版的bios里还更新了RGB控制，就是在bios里可以直接设置主板的灯效了，这一点还是要给点赞的。

高级、芯片组、安全和启动选项和其他主板大同小异，不过作为Z390主板还是要重点看看超频选项里的内容。

▼超频选项里主要分为处理器、缓存、显示核心、平台电压、内存等等，要超频首先进入处理器，设置核心频率，我这里设为5GHz。这里除了要设置核心最大频率外，每个核心的频率也要单独设置，略微繁琐一点点。接着要把核心电压模式从adaptive改到override，然后在底下的core voltage override设置一个电压，但其实设置这个电压与实际电压相差很大，原因是因为Vcore电压和VID电压是绑定的。这到不算大问题，反而是自动调整的电压更能提高开机的成功率，但是超频到5GHz，在高负载下还是需要提高电压，但是在调节电压环节还是闹了点心。可以看到core voltage override下面有核心电压补偿，但是设置这个电压的作用并不大。尝试几次后发现需要到平台电压里设置才可以。

▼返回到超频界面再进入平台电压，在核心电压补偿选项里设置一定的增量，就可以完成超频电压的设置。

▼从4.6GHz（所有核心最高频率）超频到5GHz，频率增加了8.7%，做了几个跑分软件的测试，性能增长也在8%左右，基本符合线性规律。超频到5GHz，MS-iCraft Z390 Gaming还是足以应付，可以稳定运行的。

▼在内存界面可以对内存参数进行设置，XMP选项直接载入存档表现也非常正常。

▼不过要是再想进一步超频还是不太容易， 黑豹玩家这对内存我在其他主板试过，不加电压不改时序，超到3600~3700MHz不成问题。但是在MS-iCraft Z390 Gaming只在3400MHz上成功了，官方给出的最高支持内存频率也只有3600MHz，看来MS-iCraft Z390 Gaming在超内存方面并不抢眼。

显卡性能

▼下面来看看显卡的性能，GTX1060的性能也不是啥秘密了，3Dmark的跑分如下

GTX 1060为Pascal架构的GP106-400核心，拥有1280个流处理器、80个纹理单元和48个光栅单元，公版的核心频率1506MHz，boost后可达1708MHz，终结者也是这个频率。显存位宽192bit，显存频率为8000MHz。

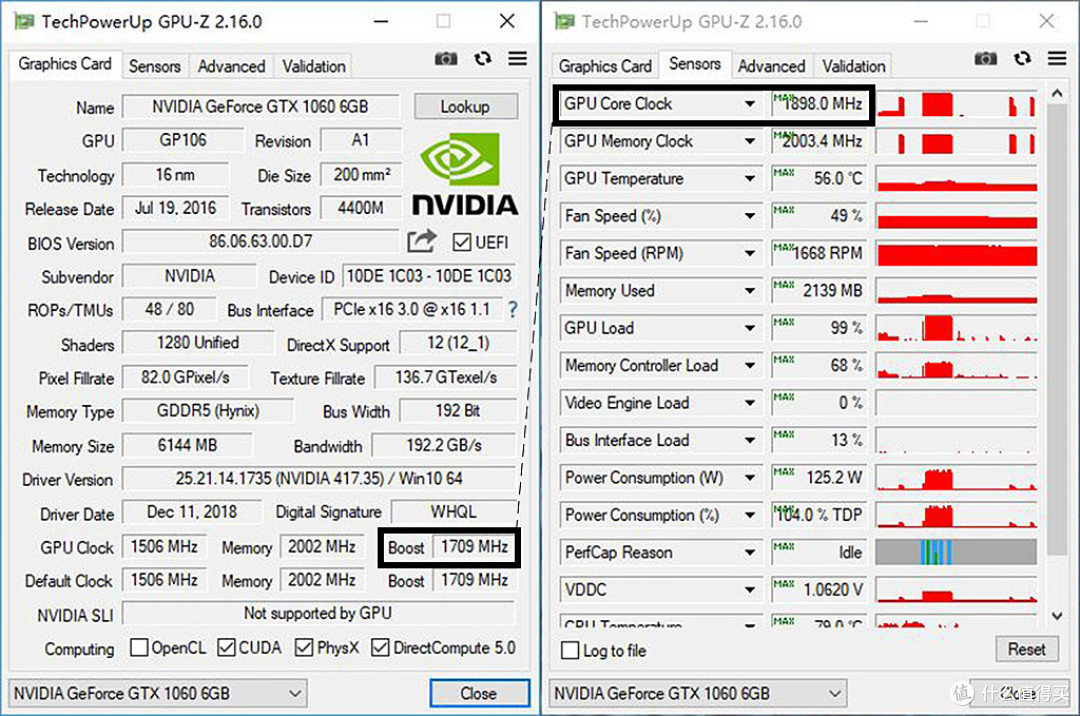

▼用GPU-Z记录测试过程，最高频率为1898MHz，最高温度为56度。

▼跑了几个游戏的Benchmark,都是在1080p分辨率下，不管是DX11还是DX12游戏，最高画质+最高抗锯齿条件下的帧数都不算很高。把抗锯齿降低一个档次，帧数提高了非常大的幅度，所以甜点级的显卡还是需要用点心来优化设置。

而如果是2k分辨率下，大概只能达到1080p帧数的70~80%左右。

▼不过吃鸡最好别按上面的套路来降低抗锯齿，把后期，阴影，特效选择非常低，帧数就接近翻了一倍。

后期处理：影响画面中所有元素的光影效果。超高选项会让树木及草丛中心位置的阴影更深，给藏身草丛中的人以极大的便利。为了能够看清草丛中的敌人，同时提高画面流畅度，非常低即可。

阴影：影响阴影的细节及质量。即使把阴影这项调至非常低，阴影也不会消失，而且不仔细看都很难看出区别，所以也是非常低即可。

特效：影响特效表现的质量，比如枪口火光、手雷爆炸、燃烧弹、烟雾弹。这一项对战斗的时候的帧数的影响非常大，但其实效果也没有多大影响，所以也是调节非常低就可以了。

▼游戏中的显卡温度没超过70℃，和下面用FURMARK测试的结果差不多。

SSD性能

▼高负荷情况（如跑分状态下），呈现出彩虹跑马灯的模式，略有遗憾的是现在还没有专用的软件来控制灯效。

▼下面看看浦科特M9PeY 512G的性能，如上面的分析，这条PCI-E 3.0X4非常可能是芯片组提供的，和CPU直连的速度相比，可能要差一点点。做了CrystalDiskMark、AS SSD Benchmark、Anvil's Storage Utilities和TxBENCH的测试，结果如下。然后和媒体和网友的测试做了对比，基本上没差多少，性能的损失微乎其微。

散热情况

下面看看I7-9700k的温度情况，以及冰酷240RGBB的解热能力如何。

▼默认频率的i7-9700k FPU烤机成绩：10分钟的平均核心温度为81.5℃。

▼FPU烤机全核锁定到5GHz，平均核心温度为86.6℃。总的来说表示尚可，毕竟日常的应用不会用到AXV指令集，温度不会到达这种程度。

▼用FURMARK测试显卡温度的情况：10分钟后的温度为71℃，两根8mm热管+铝块的散热性能也还可以。

▼最后看看SSD的温度表现如何，况且 M9PeY的散热片这么大，还是很想看到它的温度表现。测试温度的方法为使用CDM软件让SSD在高负荷下运行，同时使用CrystalDiskInfo对SDD进行温度监控。待机状态下温度不会超过30度，高负荷下最高达到了40℃，表现还是不错的，以我的经验要比一般M.2的SSD低个十几度吧。

总结

MS-iCraft Z390 Gaming作为铭瑄主板做*级产品，其中两点让人印象深刻：（1）出色的外观设计；（2）实惠的供电规模。不过实话实说，不足之处也是蛮多的，比如M.2 SSD的安装麻烦；PCI-E 3.0的通道分配；BIOS的设置等等。不过由于MS-iCraft Z390 Gaming在应用常规应用方面并无问题，让这款主板算得上成功的产品，起码我还是对铭瑄保持着肯定的态度，但是也希望铭瑄能进步的更快一点。毕竟最后成败往往决定于细节。

GTX1060的性能自不必多说，甜点级别的代表，而且现在也是N家的清货阶段，可以出手了。铭瑄GeForce GTX 1060终结者6G性能参数与公版一致，温度表现尚可、外观上还有独到之处，只是希望背后的太极灯能成RGB的就更漂亮了。

鑫谷的这套RGB全家桶还是有点意思的，RGB的效果自然没得说，我觉得最重要的部分是那个RGB的控制器。之前一直是主板来领导整个RGB系统的同步控制权。使用这个控制器后形势完全可以反转，机箱散热器厂家也可以主导整个系统的灯光控制了。无疑这种发展将带来RGB设备玩法的多样性。不过鑫谷家这特殊的6pin接口，是个个封闭的系统，常规的3pin 5v或者4pin12v的接口不可能接入，所以兼容性上还是差了点。

最后，忽然想忘记展示律动版的光效了，这就来展示下音乐模式的RGB光效，是不是很有节日气氛啊！
