DEAMCHEAS M3303体系UV胶智能手表镜片粘接测试报告

DEAMCHEAS M3303体系UV胶智能手表镜片粘接测试报告

本文实测了M3303单组份UV光学胶在智能手表镜片上的剪切强度、透光率、耐老化及工艺适配性。结果显示：玻璃粘接强度21.3MPa，透光率93.2%，通过-40~85℃循环100次及双85老化500h，可满足IPX5至IPX8级防水要求，并适配自动化点胶与固化产线。

Apple Watch等高端智能手表大量使用蓝宝石、陶瓷镜片，这类材料表面能低，在汗液、化妆品侵蚀及高低温循环环境下，很容易出现脱粘、发白、防水失效等问题。M3303单组份UV胶正是针对这类场景设计，能显著降低高端穿戴产品的粘接失效风险。

DEAMCHEAS M3303体系核心性能测试

测试基础信息

测试基材：0.7mm化学钢化玻璃、蓝宝石盖板、光学级矿水晶、0.8mm工程陶瓷。

测试设备：365/395nm双波段UV光源、万能拉力机、高低温循环箱、双85老化箱、透光率雾度仪、AOI检测仪。

核心定位：单组份UV固化光学胶，具备快速固化、低黄变、低收缩应力、高透光率及AOI光学检测兼容性，适用于智能穿戴设备镜片粘接工艺。

测试结论

1.粘接强度

实测M3303在各类基材上的剪切强度：玻璃21.3MPa、蓝宝石19.8MPa、矿水晶18.4MPa、陶瓷17.2MPa，均满足智能穿戴产品的粘接要求。玻璃、蓝宝石基材以内聚破坏为主，可靠性高；陶瓷基材易出现界面分离，搭配等离子活化或底涂剂可明显提升附着力。

2.光学性能

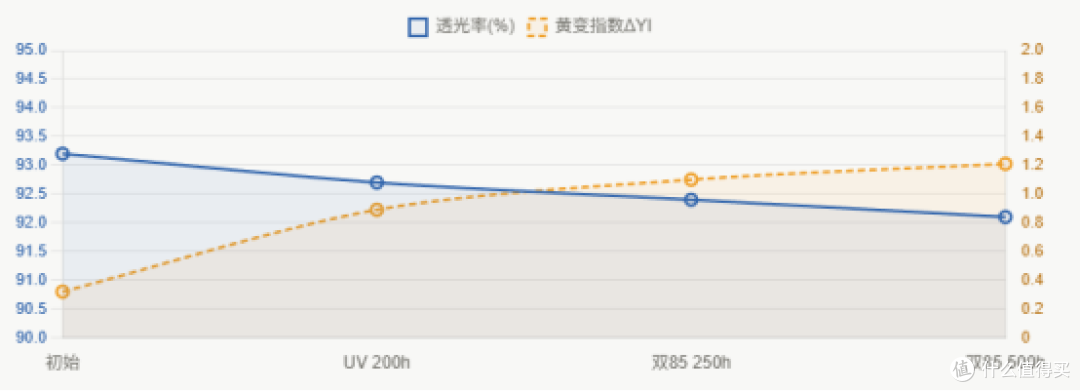

初始透光率93.2%，双85老化500h后仍达92.1%；雾度≤0.24%，远优于行业0.3%限值；黄变指数ΔYI≤1.21，符合低黄变UV胶的高端穿戴要求；折射率稳定在1.50±0.01，无界面反光异常，完全满足高端手表显示需求。

3.可靠性验证

M3303通过多项可靠性验证：-40~85℃高低温循环100次、冷热冲击30次、85℃/85%RH双85老化500小时、沸水水煮30分钟、人工汗液浸泡72小时，均未出现脱粘、发白、透光率下降或防水失效等异常。

4.量产工艺适配性

M3303是单组份体系，不用调配，没有混胶误差，工艺一致性更好。365nm波段8–12秒即可快速固化，能明显提升产线节拍。胶水黏度适中，不拉丝、不溢胶；胶层厚度控制在0.05–0.10mm时收缩小、应力低，能减少镜片崩边与翘曲。黄色胶体在AOI检测下对比度高，更容易识别缺胶、气泡等缺陷。

适用场景

M3303推荐用于玻璃、蓝宝石、矿水晶镜片粘接，适配IPX5–IPX8防水要求与自动化产线。对高粗糙度陶瓷、大面积遮光油墨、长期接触强腐蚀化妆品的场景，需做工艺验证。

整体来看，M3303是面向智能手表镜片的高性能单组份UV胶，在玻璃、蓝宝石等主流基材上均表现为内聚破坏，黄变指数ΔYI＜1.5，体系稳定性强，能切实解决行业常见的黄变、脱粘、气泡、溢胶等问题。如需要M3823的完整TDS检测报告，可直接向上海韦本实业有限公司申请技术资料。

常见问题问答

Q1：蓝宝石和水晶镜片用UV胶粘接前，需要等离子清洗或底涂剂吗？IPA清洗、等离子活化、底涂剂该怎么搭配使用？

A：M3303对蓝宝石、水晶的初始附着力已达标。若需进一步提升长期可靠性，可搭配以下三种前处理方式。

IPA清洗是最基础也必须做的步骤，能有效清除表面油污、灰尘，成本不高，也不会影响光学效果和防水性能，所有生产线都应该作为标准工序。

等离子活化的好处是没有化学残留，不会改变透光率和雾度，还能明显提升界面附着力，很适合自动化量产。

专用底涂剂对低表面能基材适配性更好，附着力保持得更长久；但使用时要控制涂层厚度，人工操作的一致性会差一些。

实际生产中，优先用IPA超声清洗加15秒等离子活化的组合，可靠性和良率表现最好。如果没有等离子设备，再选用配套底涂剂，薄涂均匀并充分烘干，也能达到高端穿戴、车载级别要求的长期可靠性。

Q2：为什么在智能手表组装中UV胶固化后会有气泡？背后原因和根治方法是什么？

A：气泡问题主要来自贴合时夹带的空气。仅提高UV能量能加快固化，但不能消除气泡。实际生产中，我们验证过多种方案，最后发现真空贴合（压合速度≤2mm/s）、预固化定位、全剂量固化这种组合能在保证基材表面无水无油的情况下，将气泡率控制在0.1%以内。

Q3：M3303用在智能手表镜片上，固化速度快、低应力和不黄变能同时实现吗？参数冲突时怎么选？

A： 这三项要求确实存在矛盾。我们建议以分段固化作为平衡点：先用300–500mJ/cm²预定位，再用1500–2000mJ/cm²完全固化。低应力需求会拉长固化时间，可适当提高光源强度补偿。至于黄变，M3303选用了耐黄变单体与光引发剂，正常工艺下ΔYI可稳定控制在1.5以内。
