不到20元的移动桌面吸尘器支持DC/Type-C/电池供电

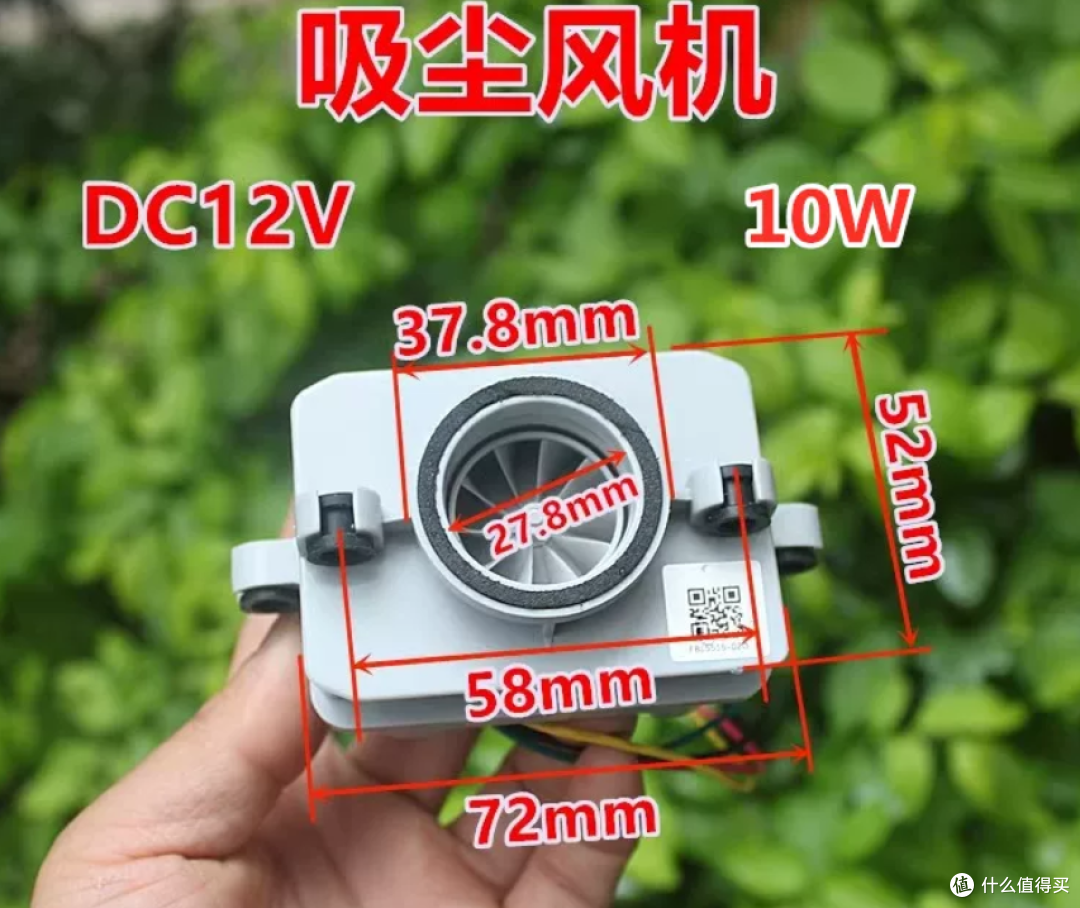

作为一个DIY爱好者，桌面脏乱已经是常态，尤其很多时候还需要用到焊接会产生很多的烟雾，所以桌面吸尘器对于DIY爱好者的作用还是不小的。之前我也了解到很多人都有DIY的产品，大部分都是采用的电脑12cm的散热风扇改造的。有一次刷淘宝看到这个吸尘风机才3.5元，感觉非常适合拿来改造一下，做成桌面吸尘器。

这款吸尘风机采用涡扇方式，并且自带驱动主板，支持PWM调速，只需要接入一个PWM的调速器即可调速。

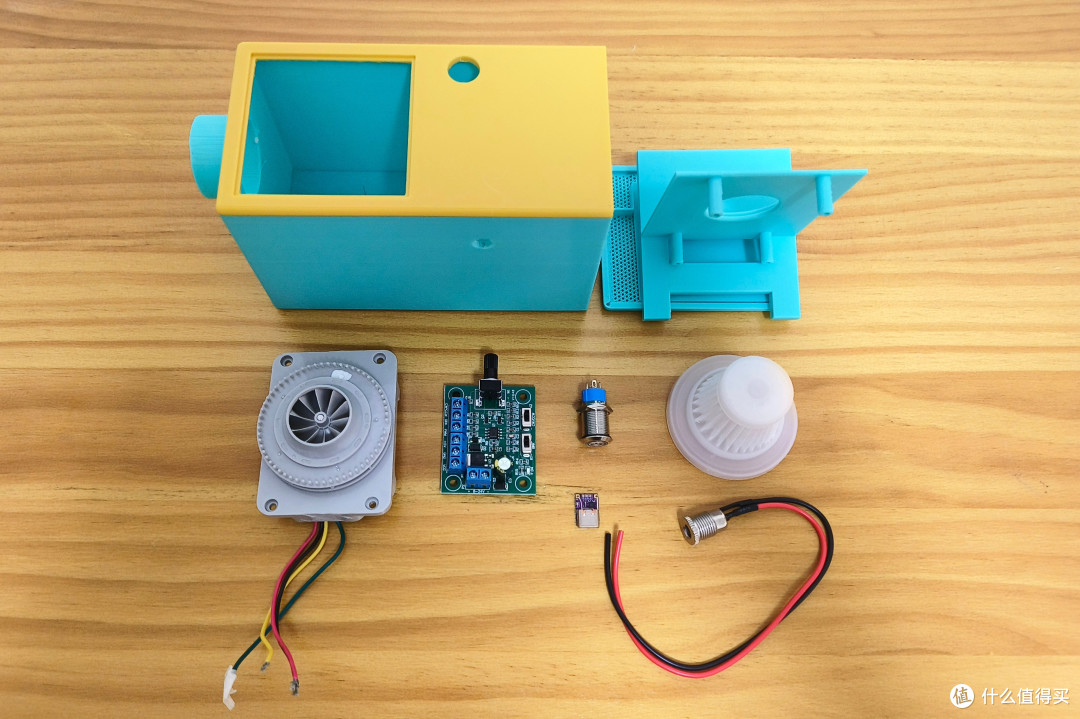

为此我自己设计了一套外壳实现了一个可以同时支持DC、Type-C、锂电池三种方式供电的移动桌面吸尘器。整套配件成本在20元以内。由于我很多配件购买都使用的淘宝88VIP的2元红包，所以整体成本控制到10元以内。

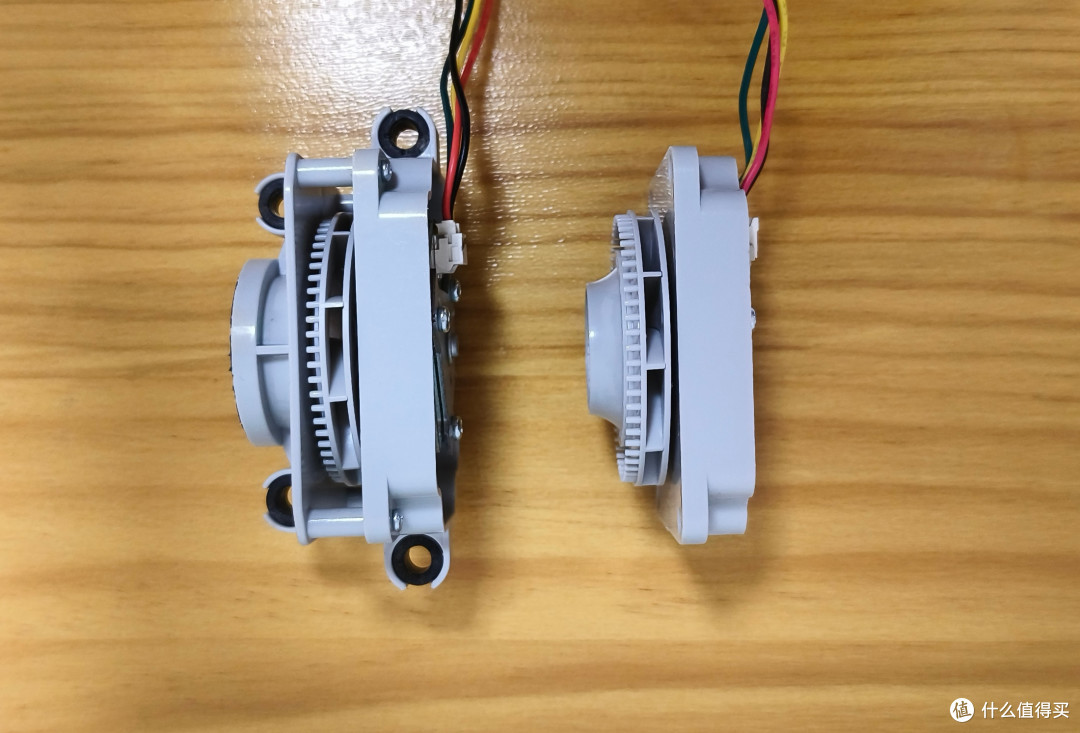

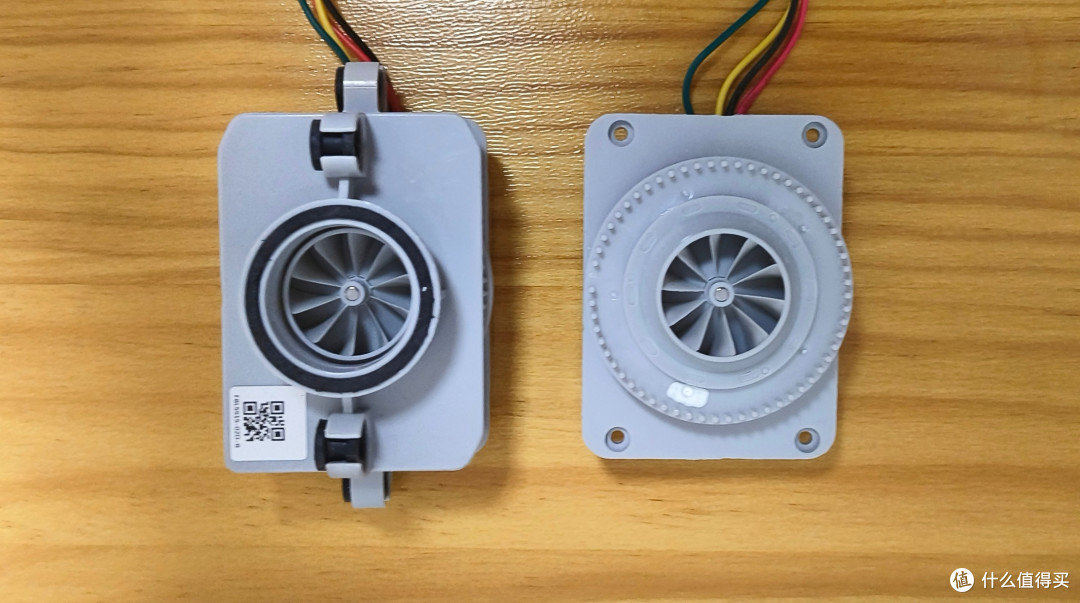

首先是对原装的风机进行简单的处理，切掉之前上下两侧的固定耳朵，然后拧开螺丝拆掉原来的上面那层，螺丝要保留安装到新的支架上面用。

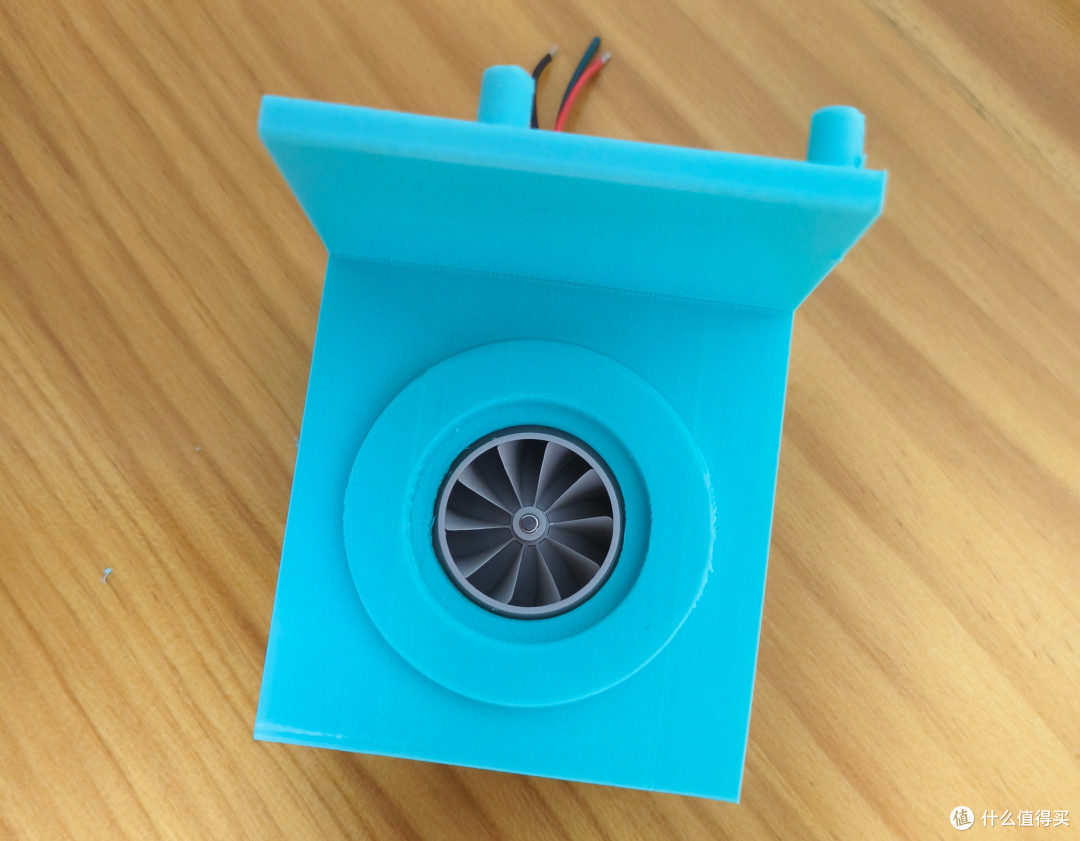

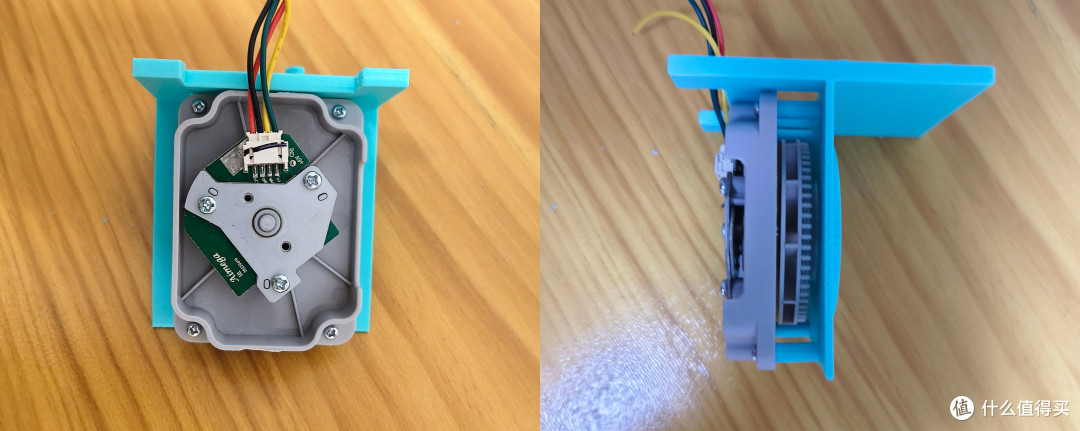

然后使用原来的螺丝可以安装到我新设计的到支架上面。

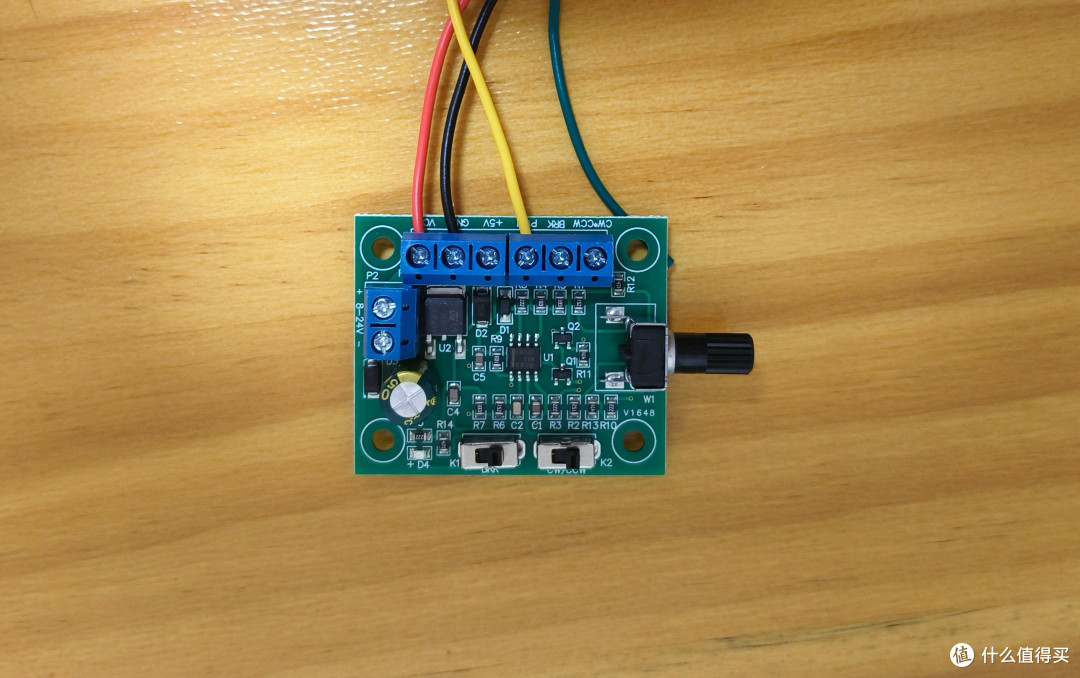

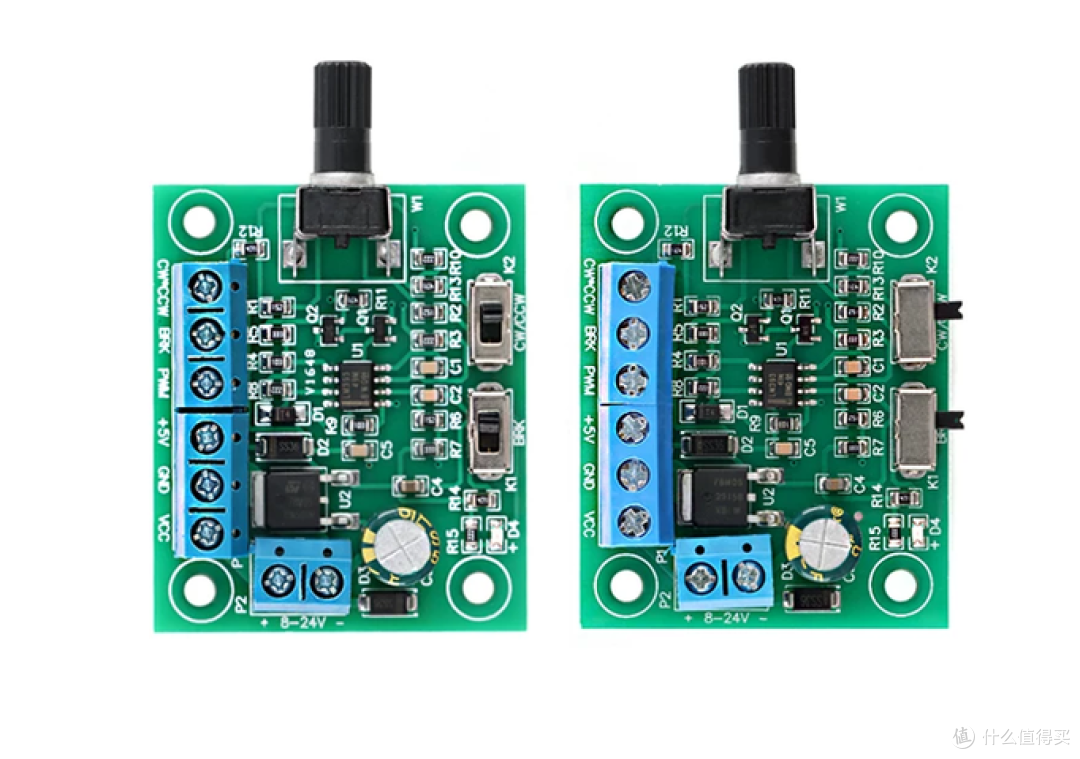

PWM调速器选用的是这款，价格在2.3元，功能全面而且支持宽电压。

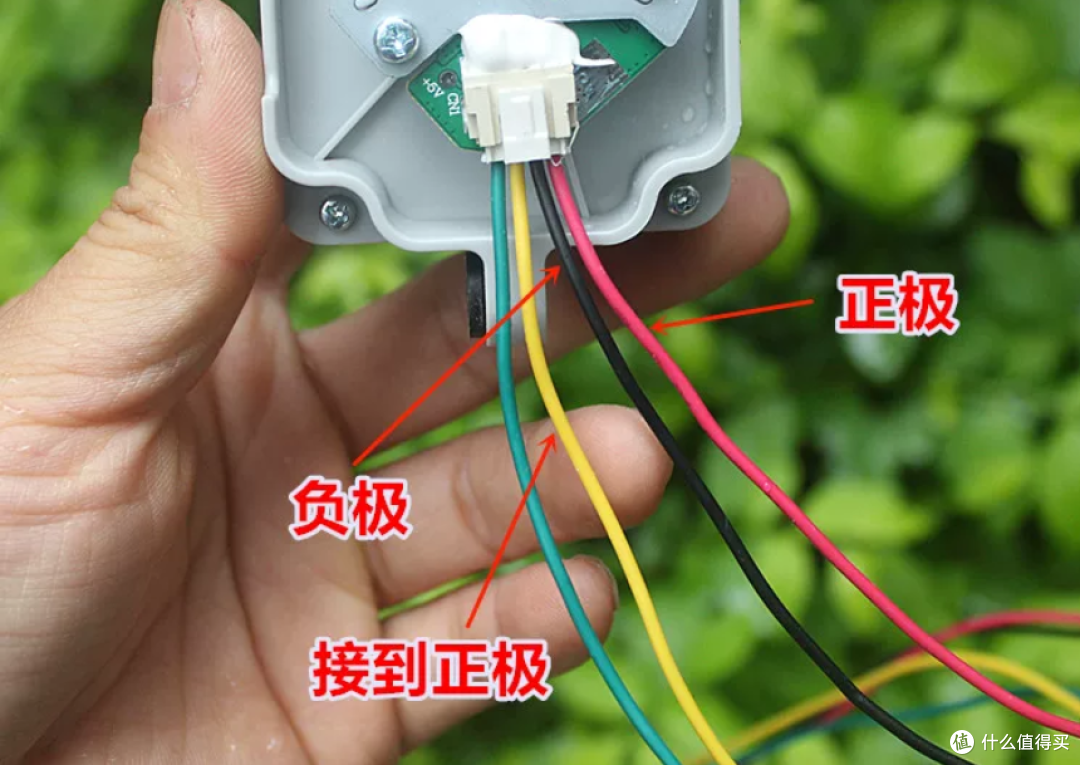

接线的话，只需要接正负和PWM三根线即可，绿色的那根没用。

接下来就可以将风扇支架塞进外壳里面，。

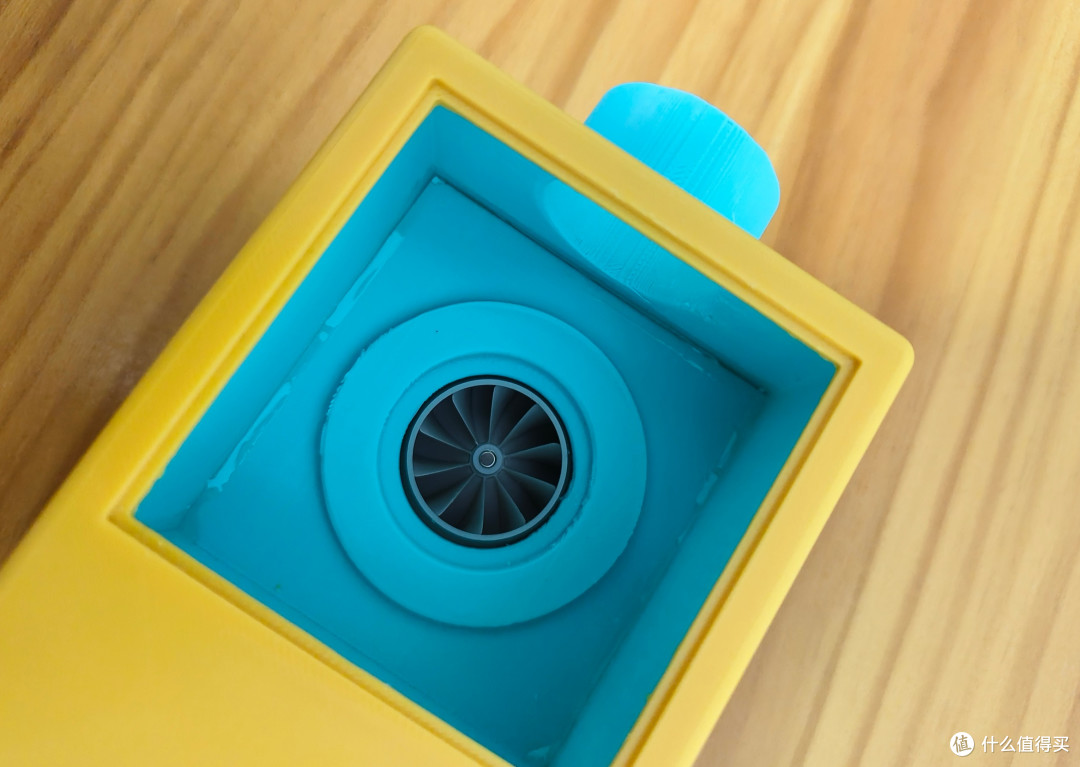

由于3D打印的外壳，没法做到严丝合缝，考虑到进风风压，我用B7000胶水对支架和外壳之间的缝隙做了以下密封，保障更好的吸尘效果。

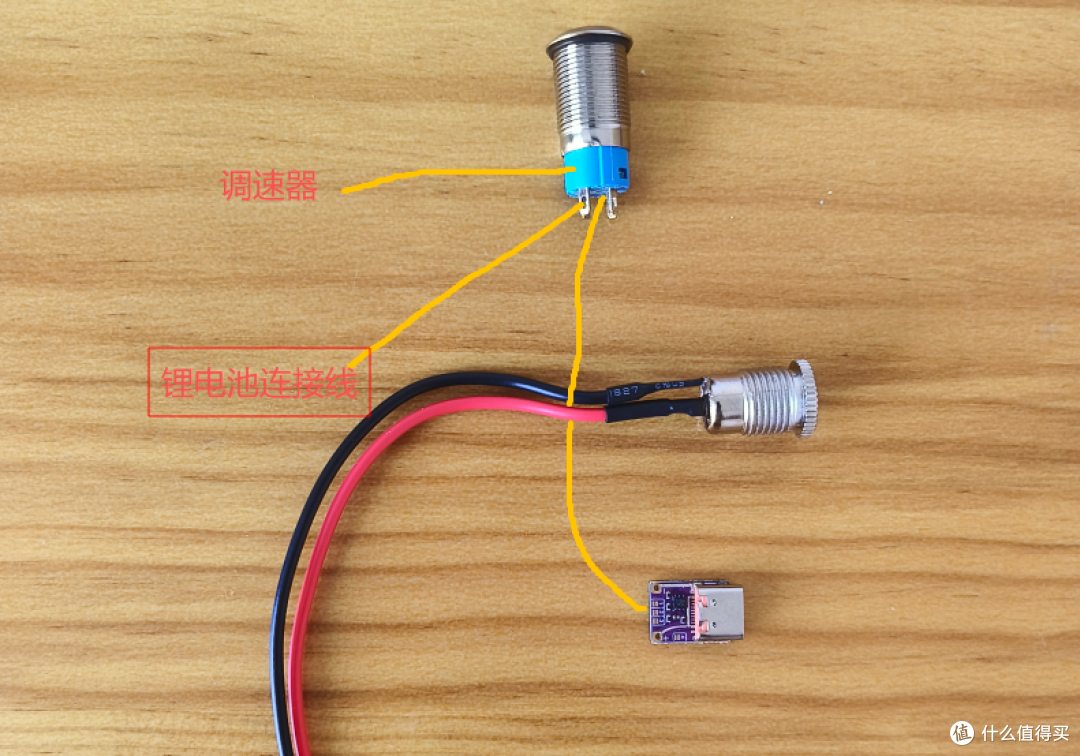

开关以及三种供电方式和调速器连接大概示意图，具体要看开关连接示意图。

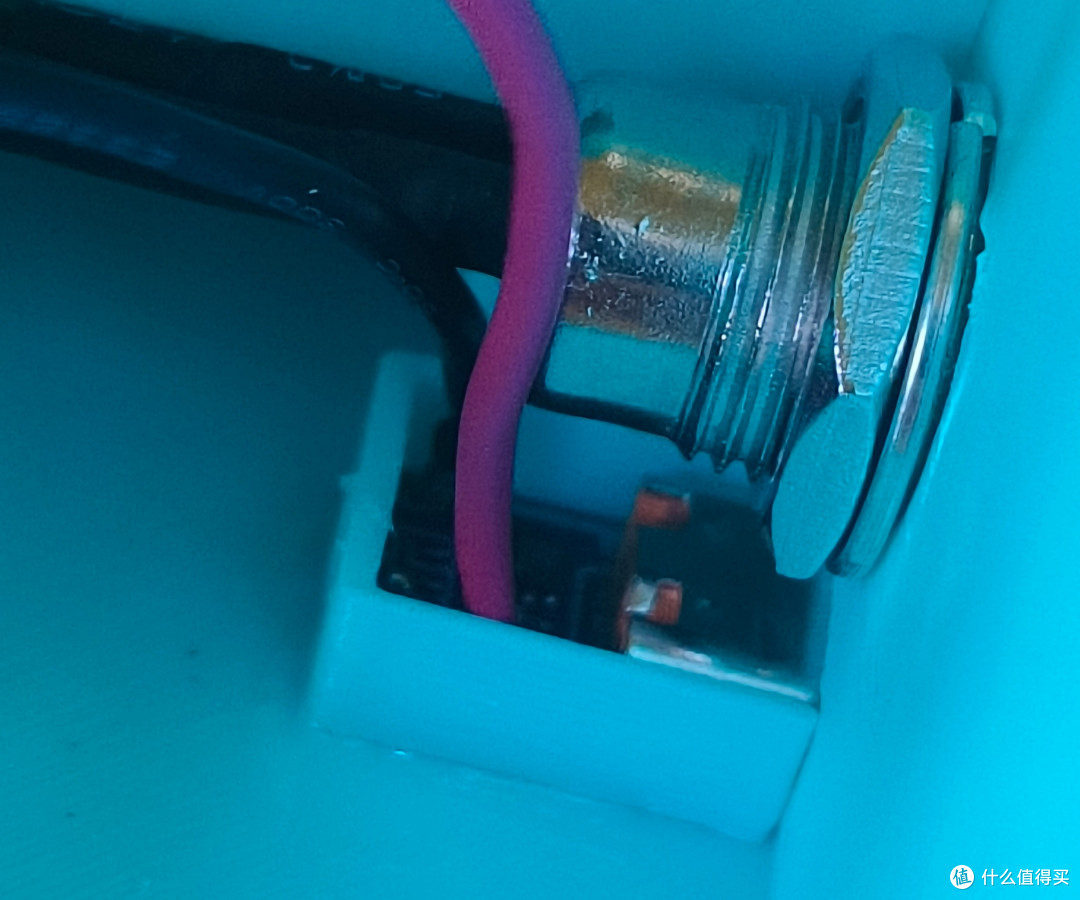

DC和Type-C的供电方式设置为上下，12V诱骗器需要单独的固定支架固定。

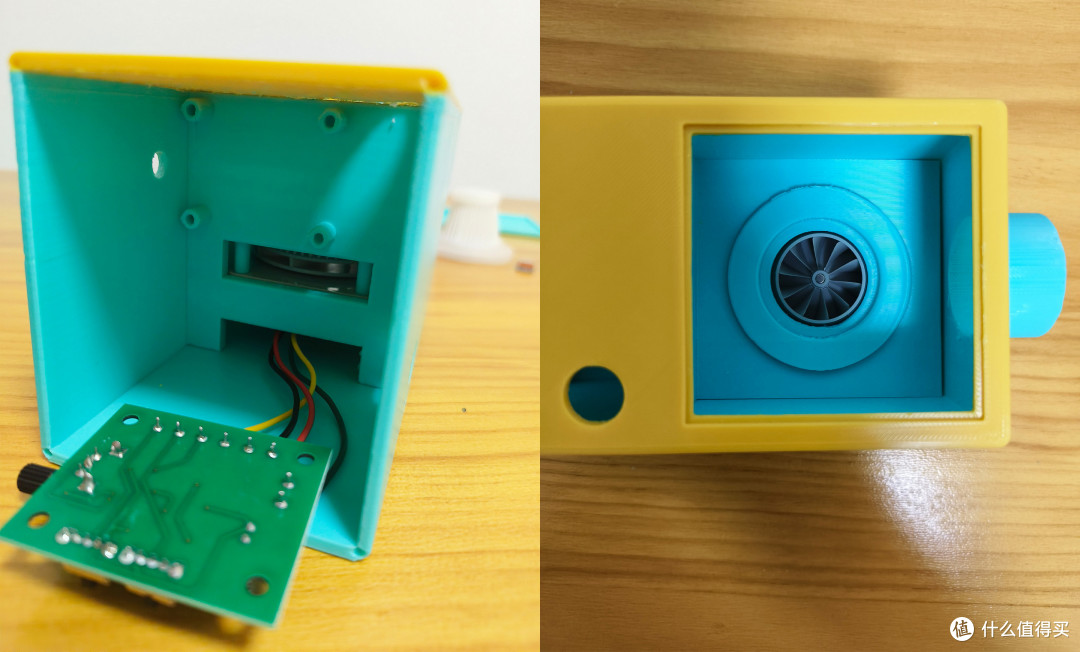

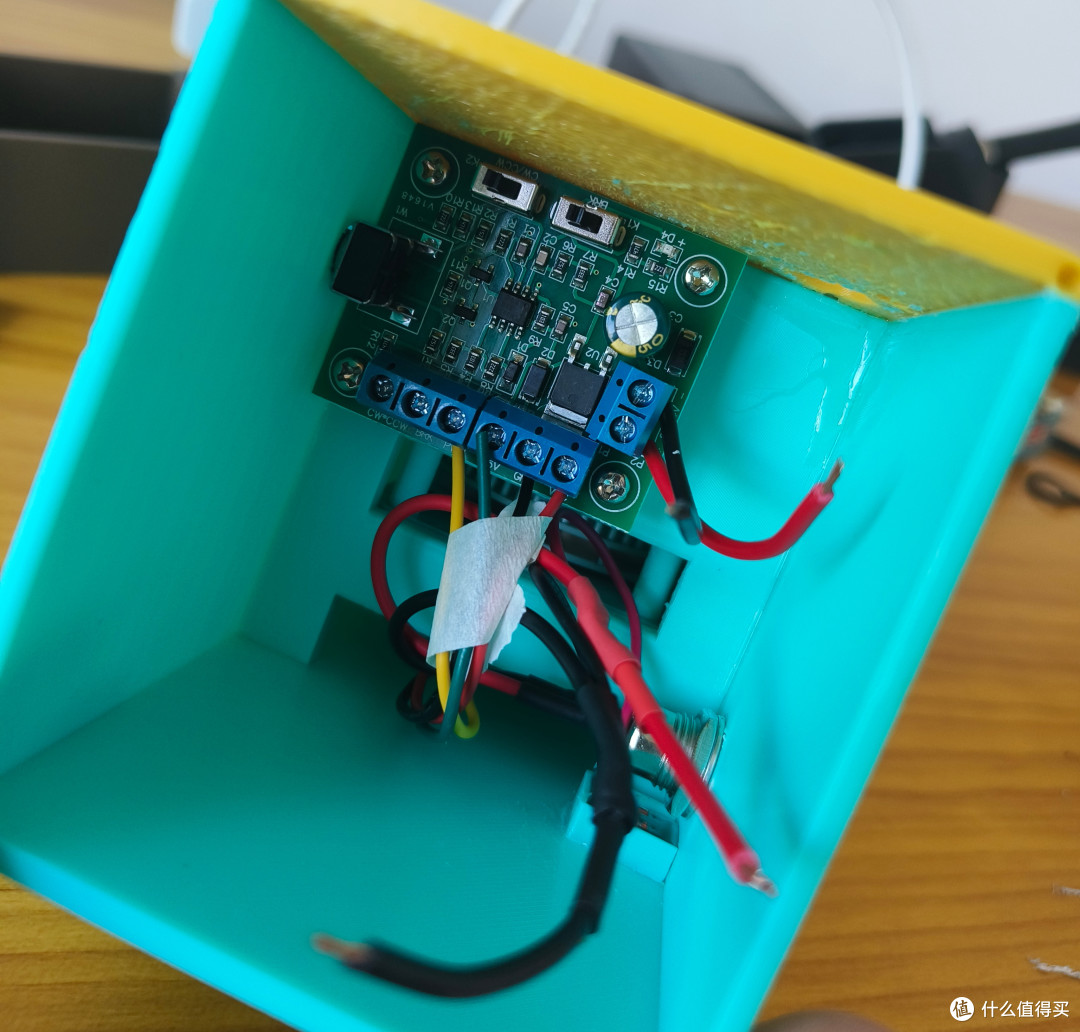

接下来就可以把调速板固定到设定好的位置，并用自攻螺丝固定。

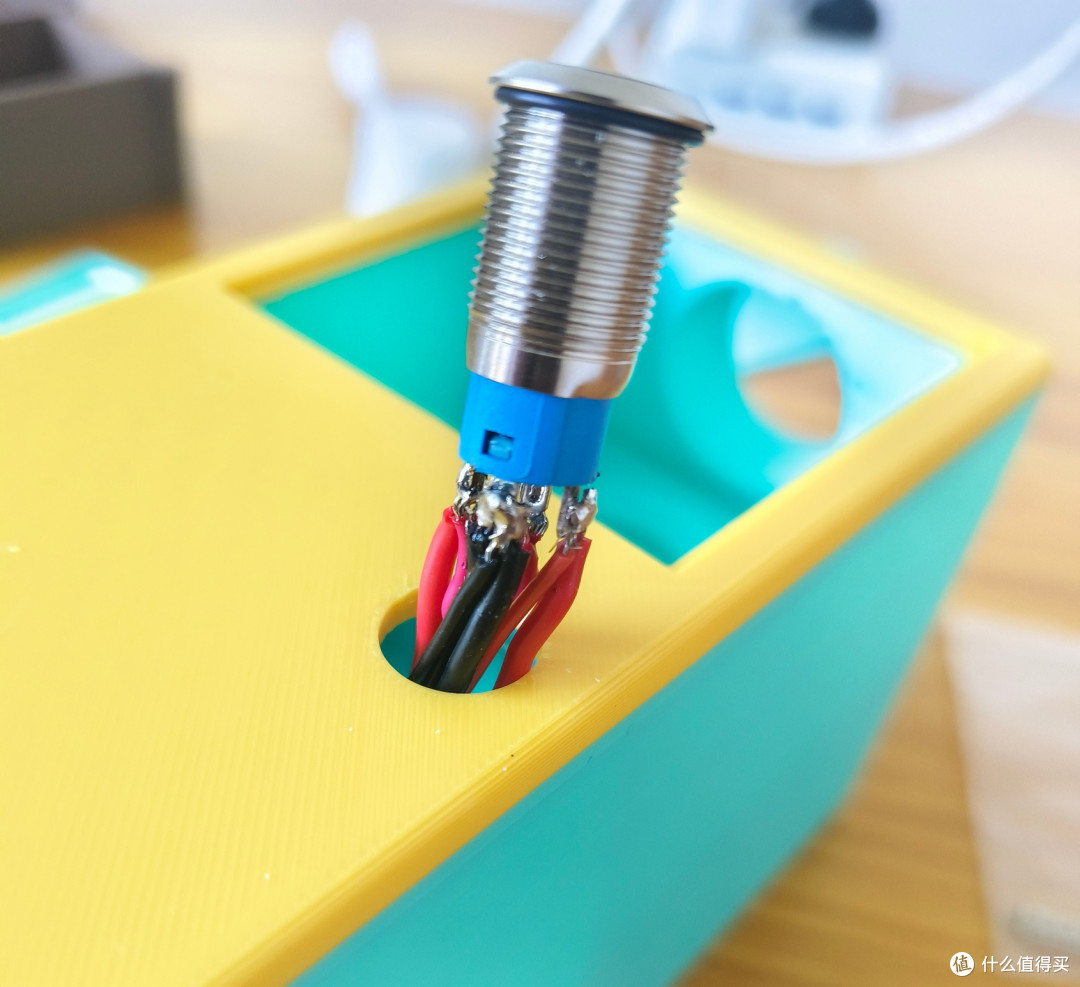

将所有的线材从顶部的开关孔引出，并焊接到开关的相应位置。

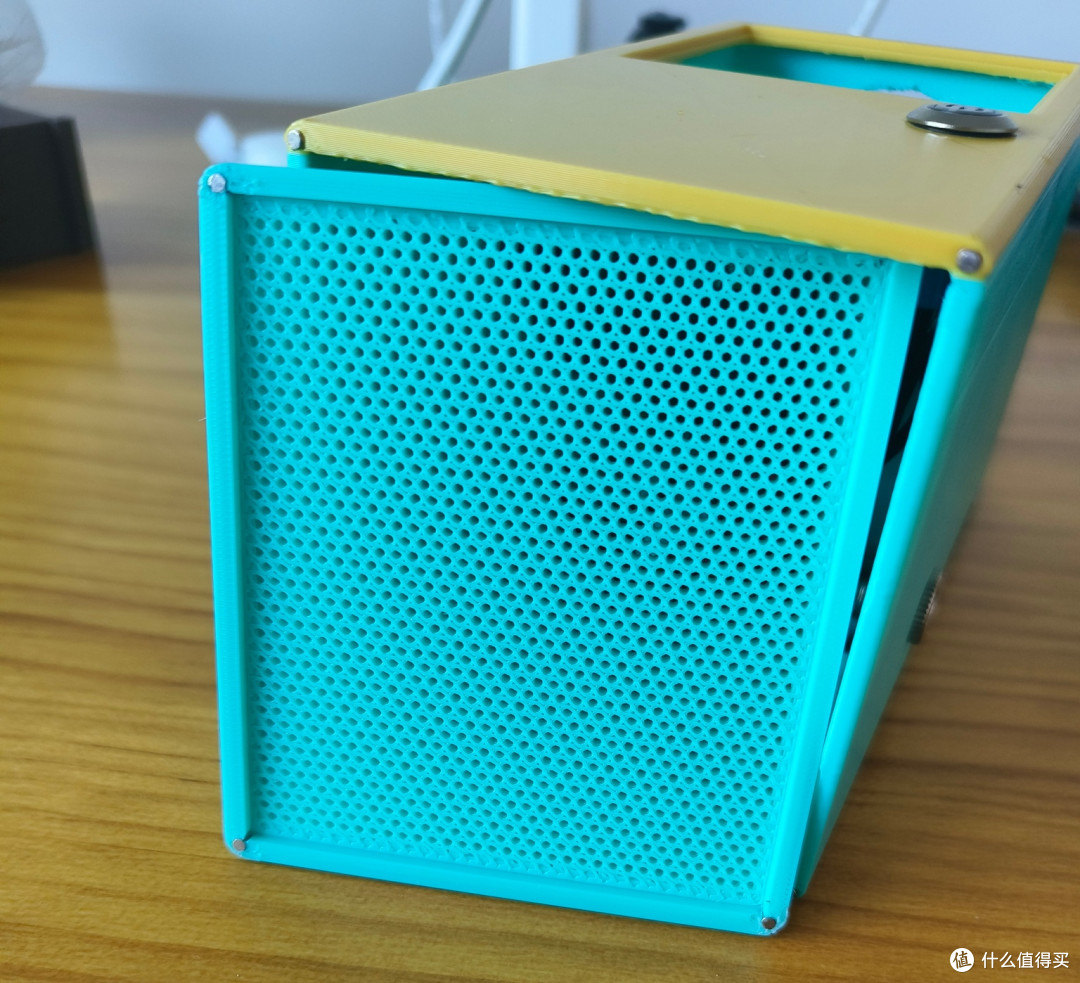

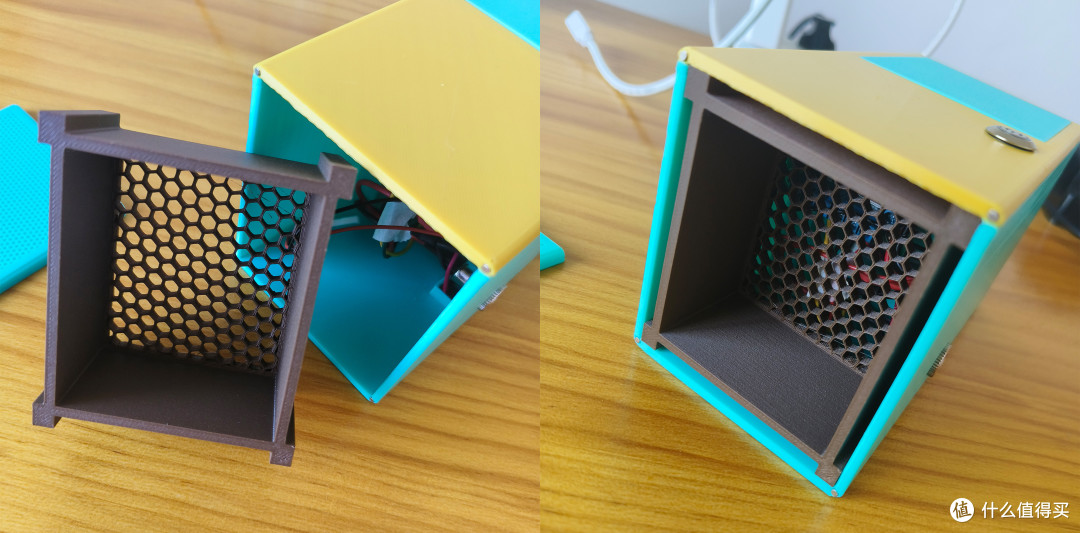

出风口的后盖采用了4颗磁铁的磁吸设计，方便电池取拿以及内部的维护。

移动供电方面设计了专门的18650锂电池支架，可以放6颗锂电池，可以3串2并提供12V的供电。

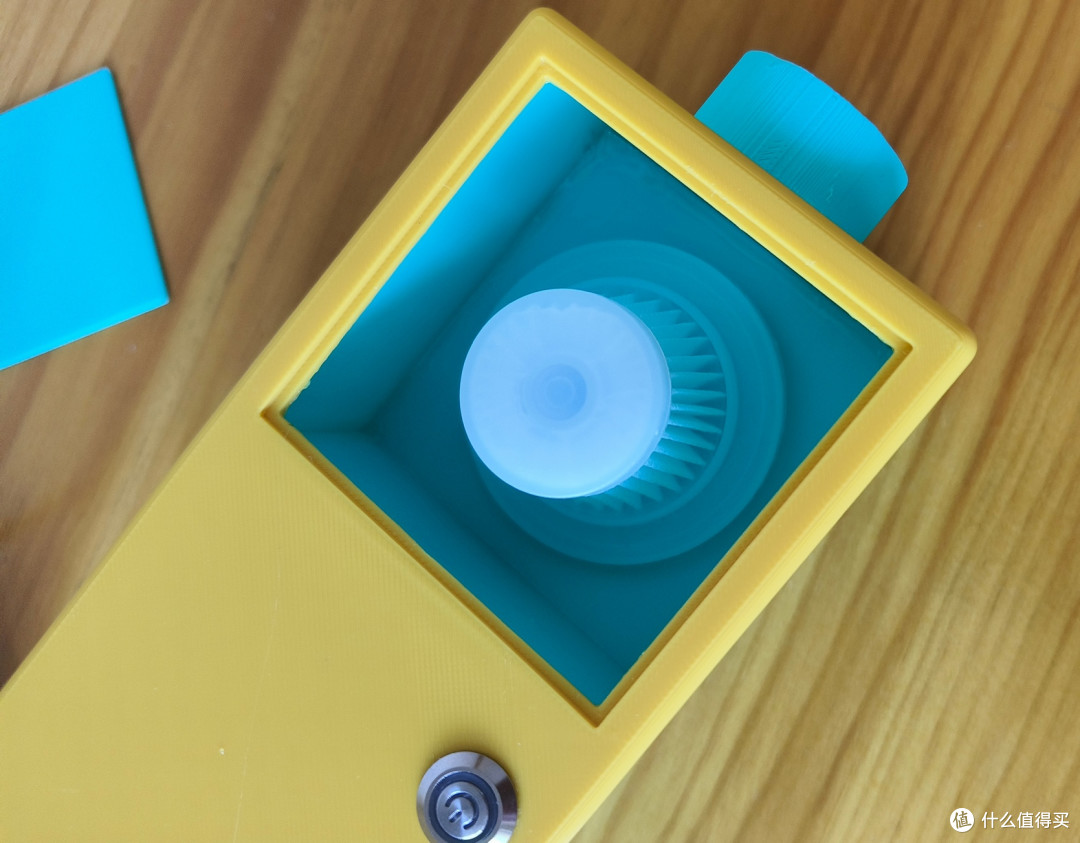

最后使用的那种常见的随手吸使用的过滤网，放在前方预留的位置。

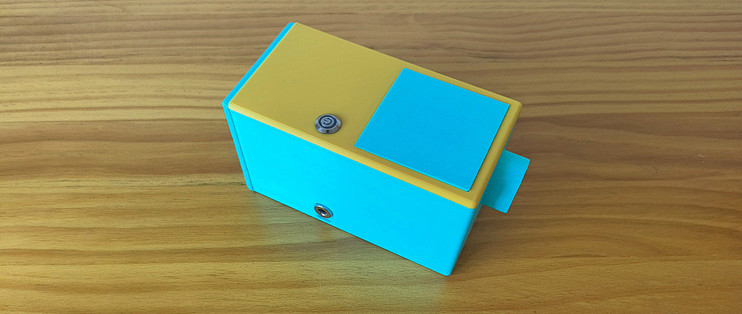

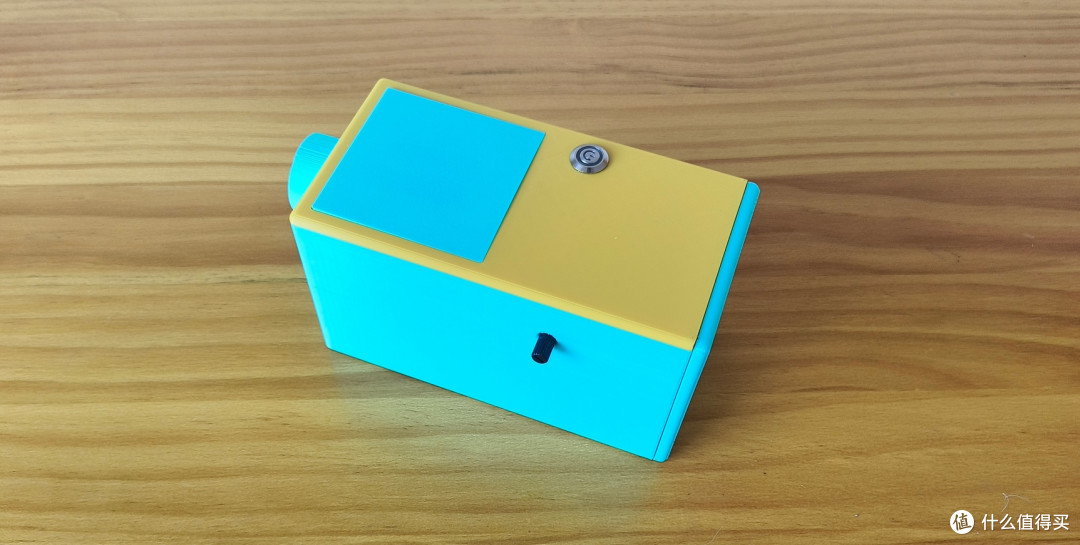

最后是组装完成的效果图。

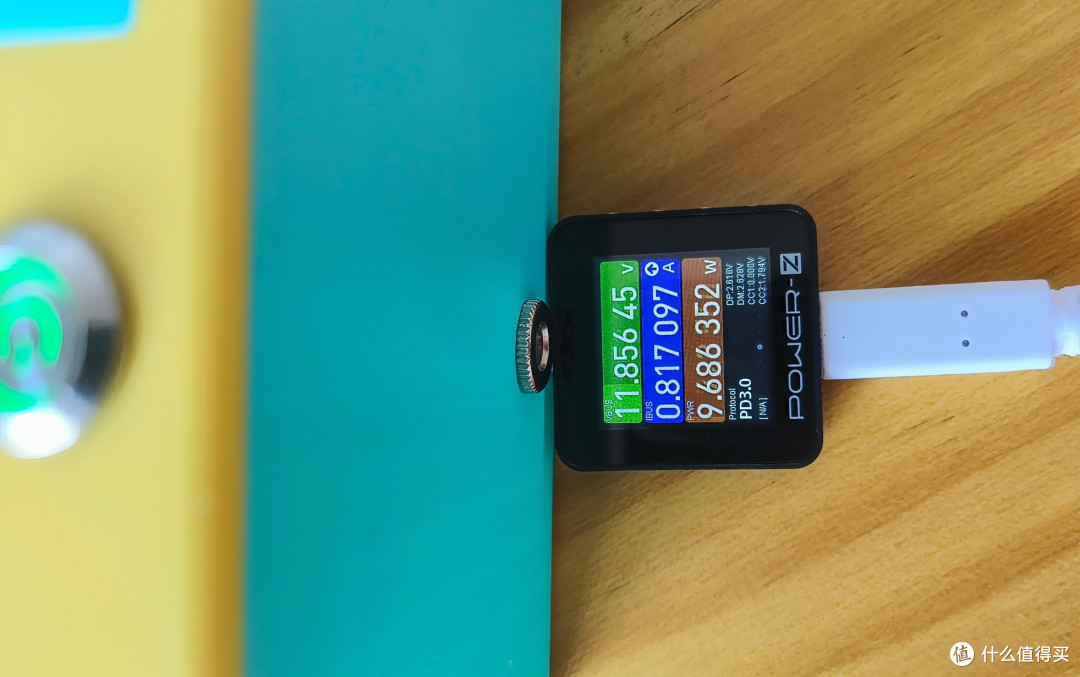

测试使用Type-C接口供电测试供电可以达到10W的功率，跟卖家描述的基本一致。

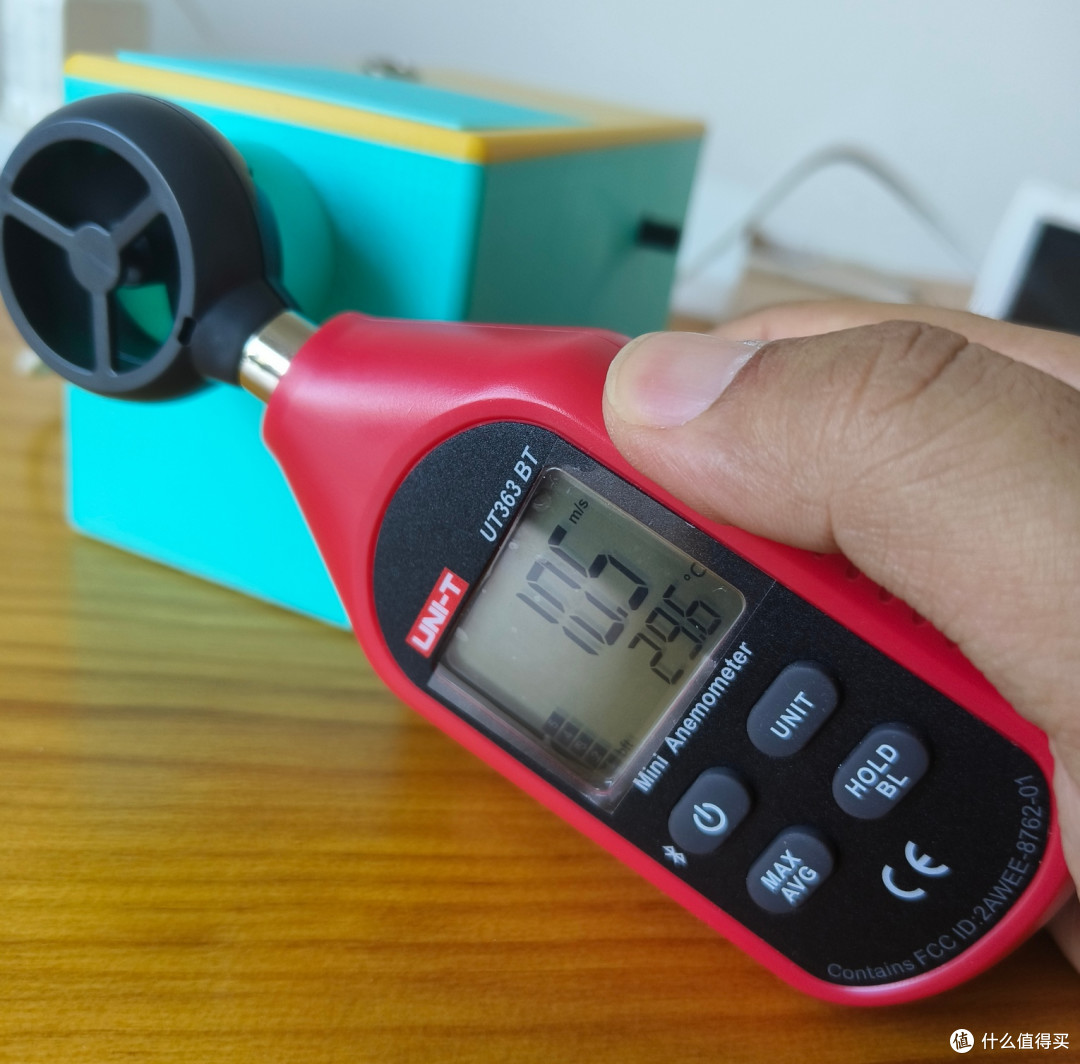

最后测试了一下入风口的风速最高可到10m/s以上。

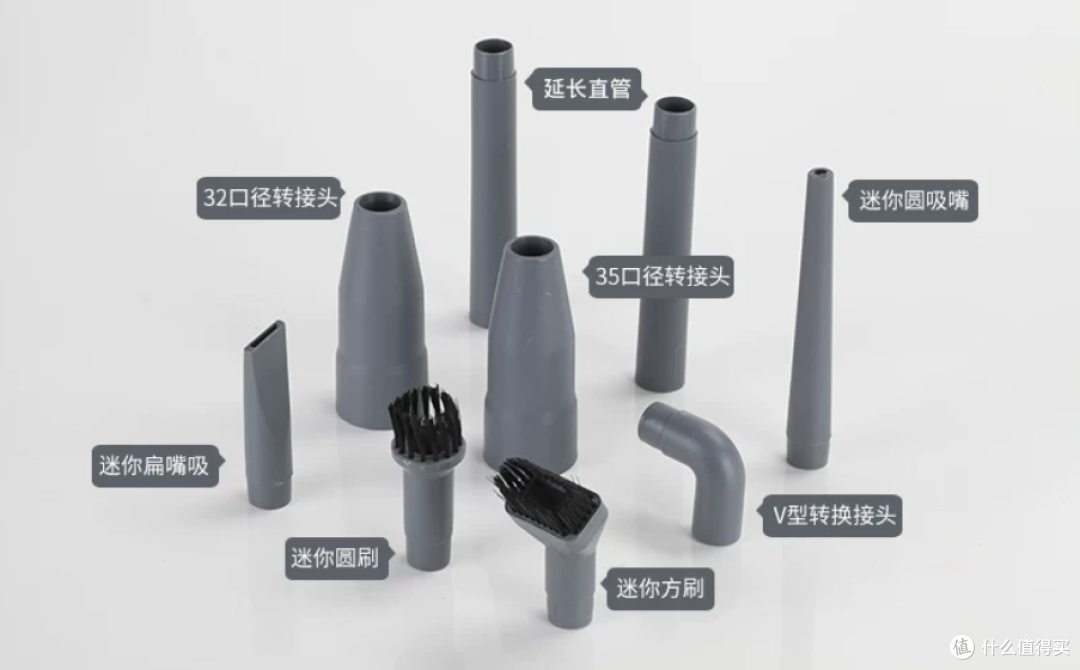

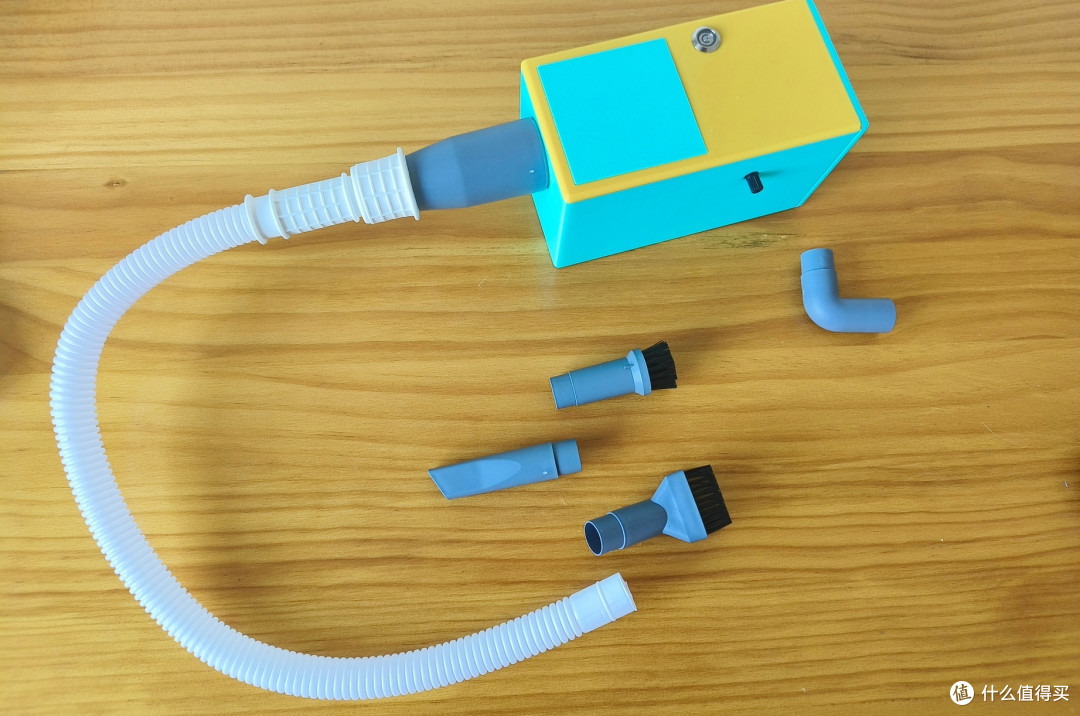

除此之外，我设计的进风口使用的32mm口径，可以适配多种转接件达到更多的功能效果。

还能通过软管延长进风口距离，实现远距离进风。不过经过我实际的体验测试，随着距离的增加进风口的速度也会呈现不同程度的下降。
