联力刃界EP1000C白金电源评测：专属双仓海景房机箱的高端产品

联力在刃界金牌系列电源上引入了可拆卸式的USB/Fan HUB与磁吸式风扇滤网，自此刃界系列电源在外部设计上已经基本完善，将这些设计带到刃界白金系列产品自然也是情理之中了，我们也非常期待相应的产品。然而这个期待让我们等了接近一年半的时间，直到近日联力刃界白金系列电源终于迎来新品，首发产品有EP850C/EP1000C/EP1200C三款，对应850W/1000W/1200W额定功率，涵盖了主流平台到高端平台的领域。

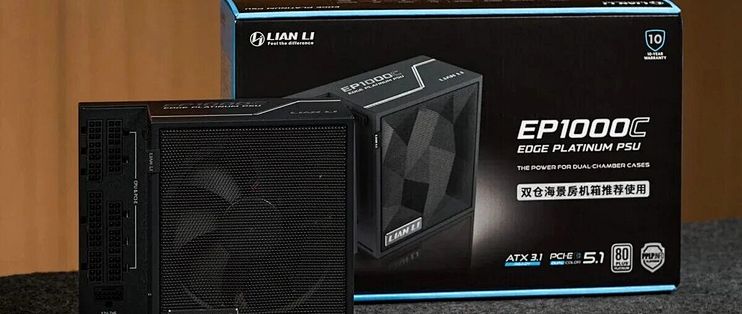

联力刃界EP1000C白金电源基于ATX 3.1规格打造，延续了刃界系列产品L型模组接口面板、可拆卸USB/Fan HUB以及磁吸式风扇滤网设计，效能方面获得了PPLP 115V PLATINUM与PPLP 230V PLATINUM星级，有黑色与白色两款配色，定价对应为人民币829元和849元，均提供包含10年换新的质保服务。

联力刃界EP1000C白金电源外观赏析

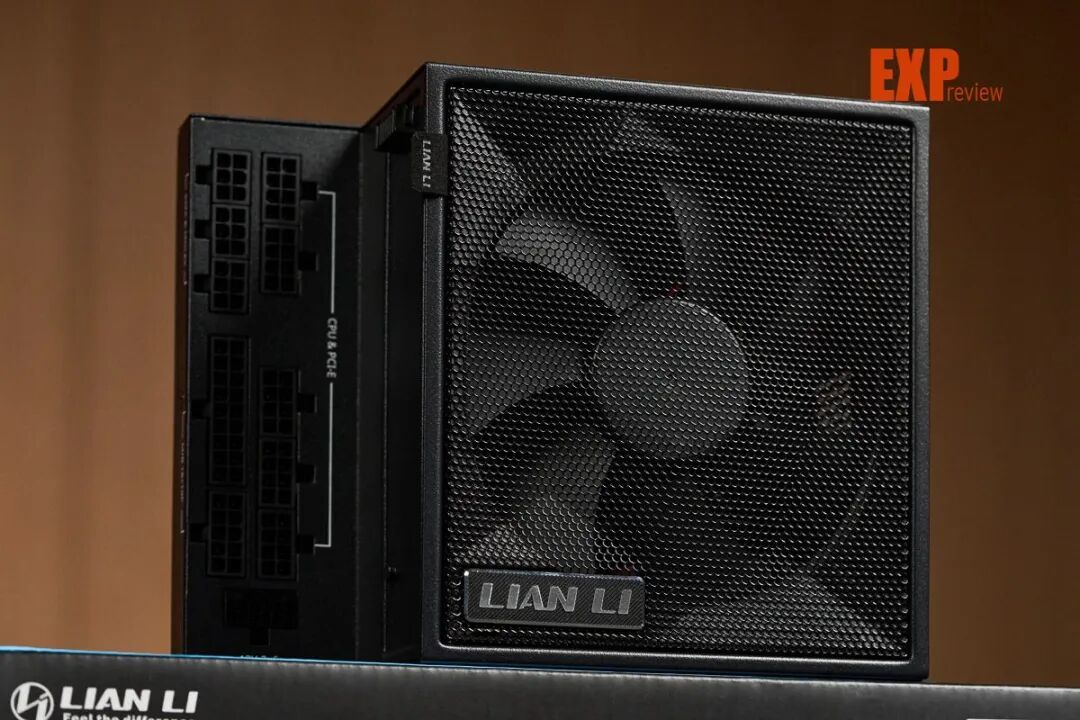

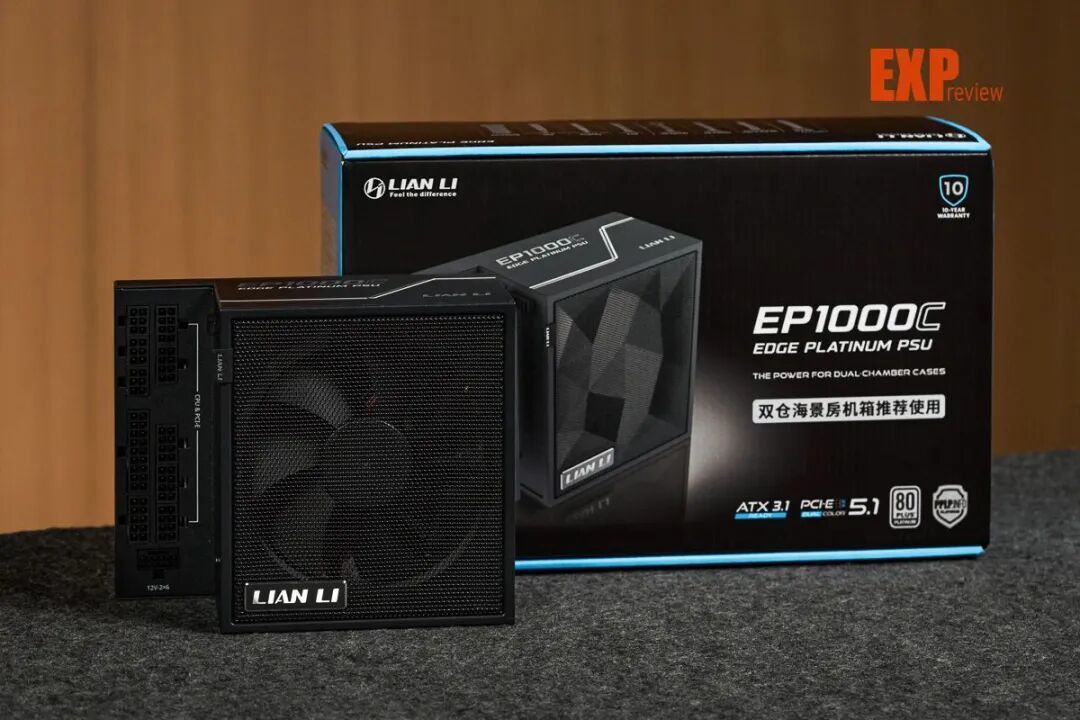

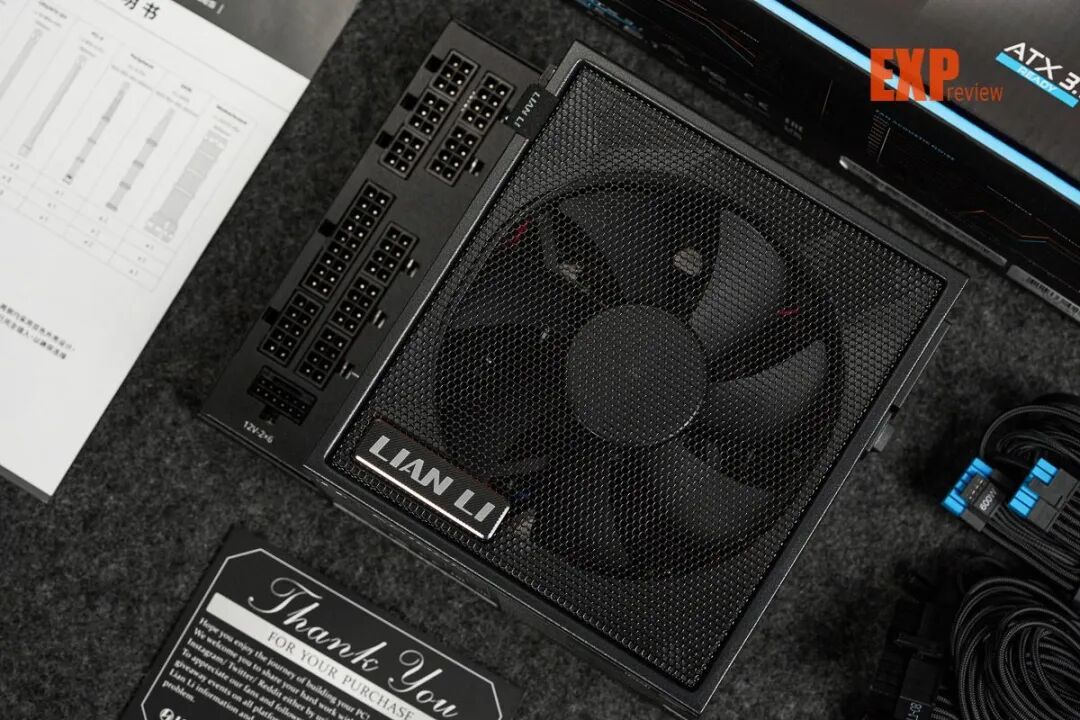

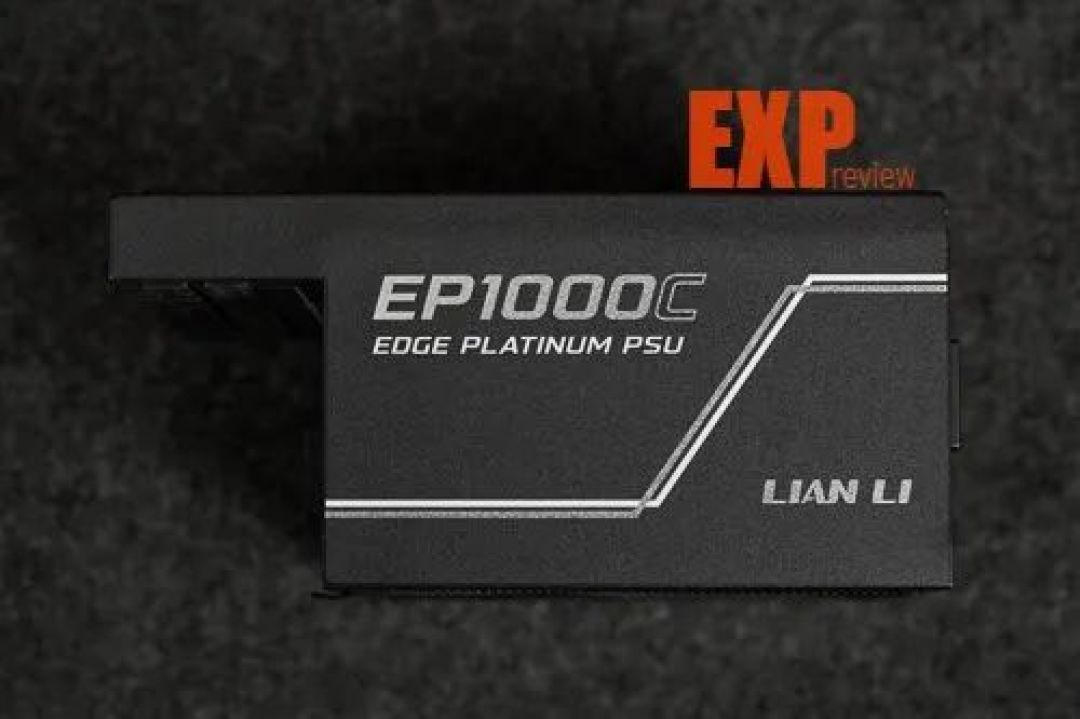

联力刃界EP1000C电源在外观上完全延续了刃界金牌系列的设计，L型的模组接口面板是其辨识度最高的部分，风扇滤网则继续采用许多个立体的三角形构成，配合左下角的“LIAN LI”金属铭牌带来了较强的高级感与立体观感，滤网边缘设置有翻毛皮材质的提手，便于玩家拆卸风扇滤网进行清洁。

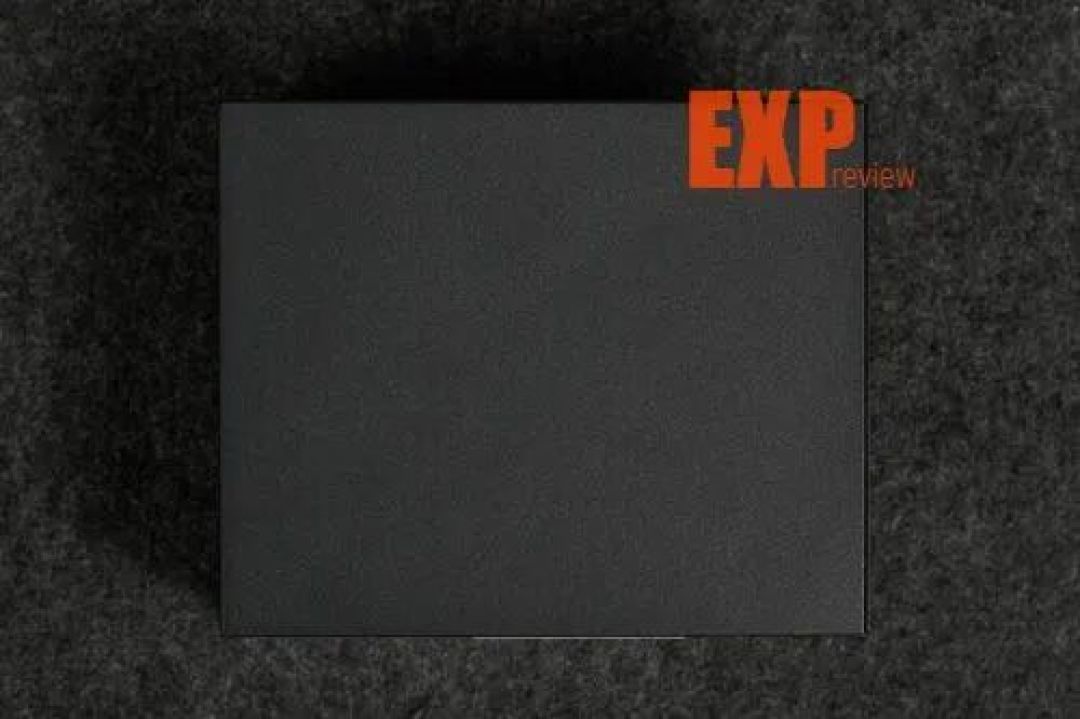

联力刃界EP1000C白金电源尺寸为182*150*86mm，L型接口面板在优化模组线安装手感的同时也确实让电源变得更长，在紧凑型平台上可能有些安装兼容性问题，因此联力更推荐将其应用在双仓海景房机箱中。另外尽管电源依然配置有USB/Fan HUB的专属接口，但其并没有标配USB/Fan HUB，这个部件将留给玩家作为选购项目。

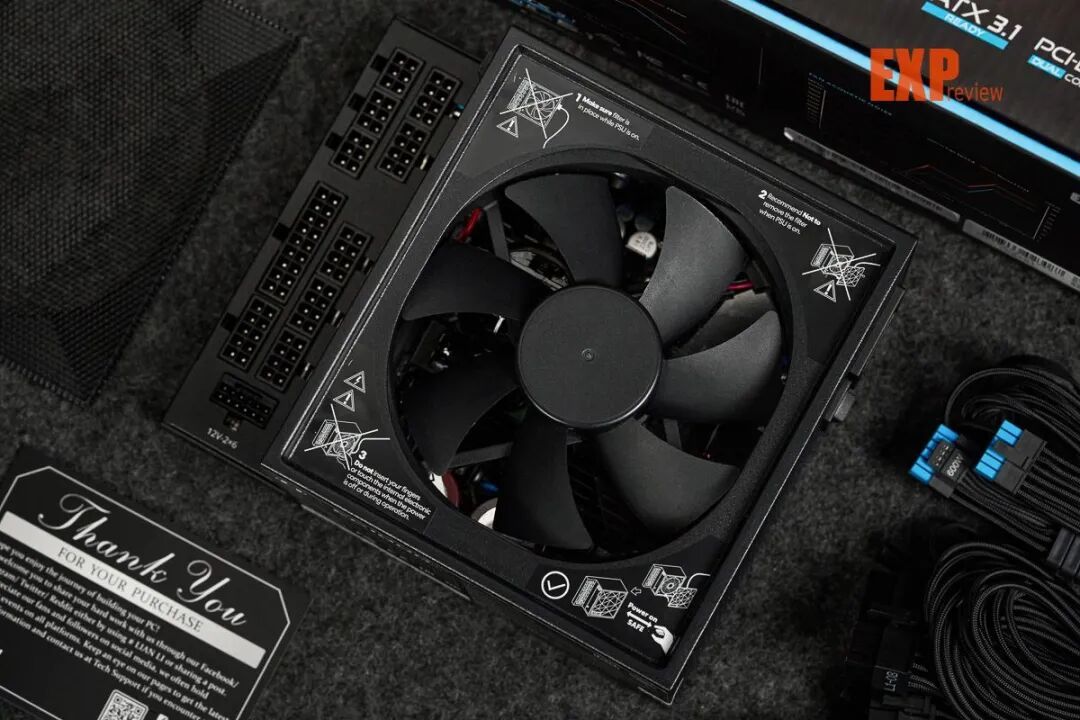

联力刃界EP1000C白金电源的散热风扇采用12025规格即12cm尺寸的FDB轴承风扇，在当前已经是很常见的配置，卸下风扇滤网后可以看到内部有4个关于滤网使用安全的示意图，这部分的设计也同样是来自刃界金牌系列。

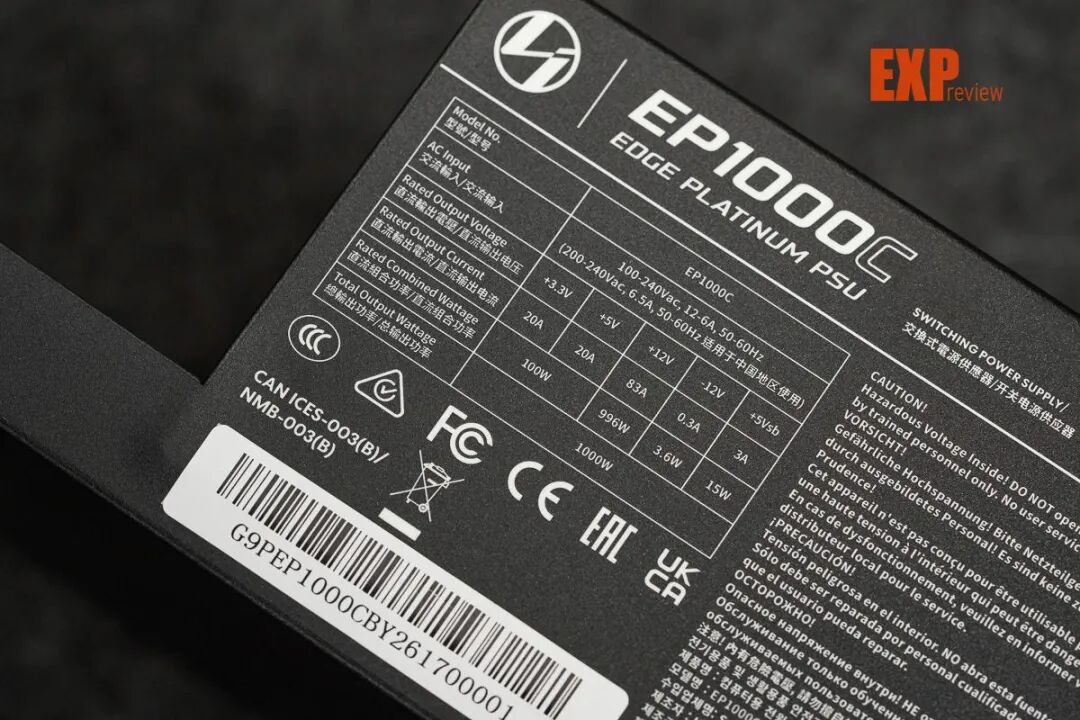

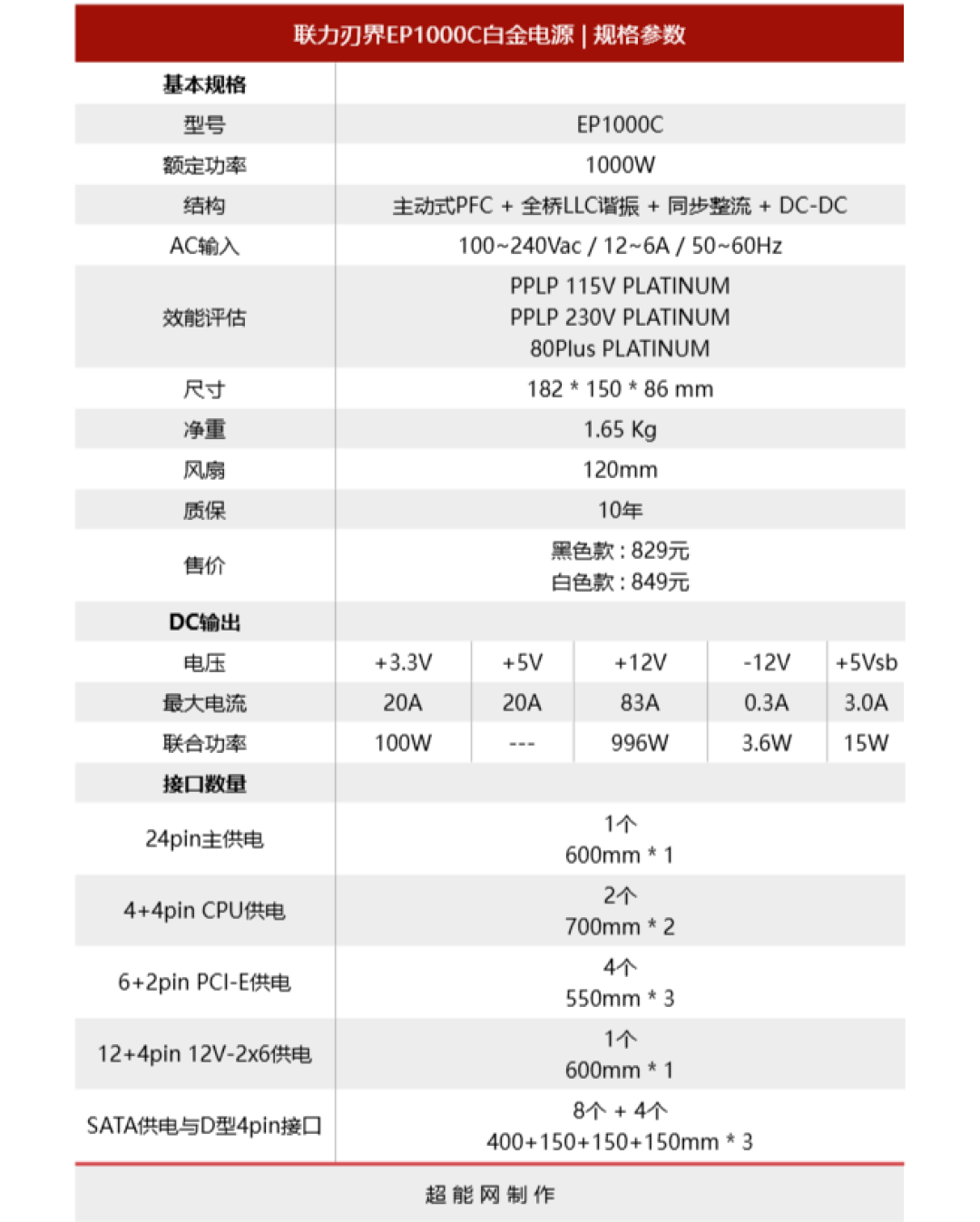

联力刃界EP1000C白金电源的额定功率为1000W，采用单路+12V输出设计，其中+12V输出电流为额定83A，相当于功率996W，+5V和+3.3V的额定电流均为20A，最大联合输出功率为100W；+5V待机与-12V输出的额定电流则分别为3.0A和0.3A，也是当前1000W产品的主流规格。

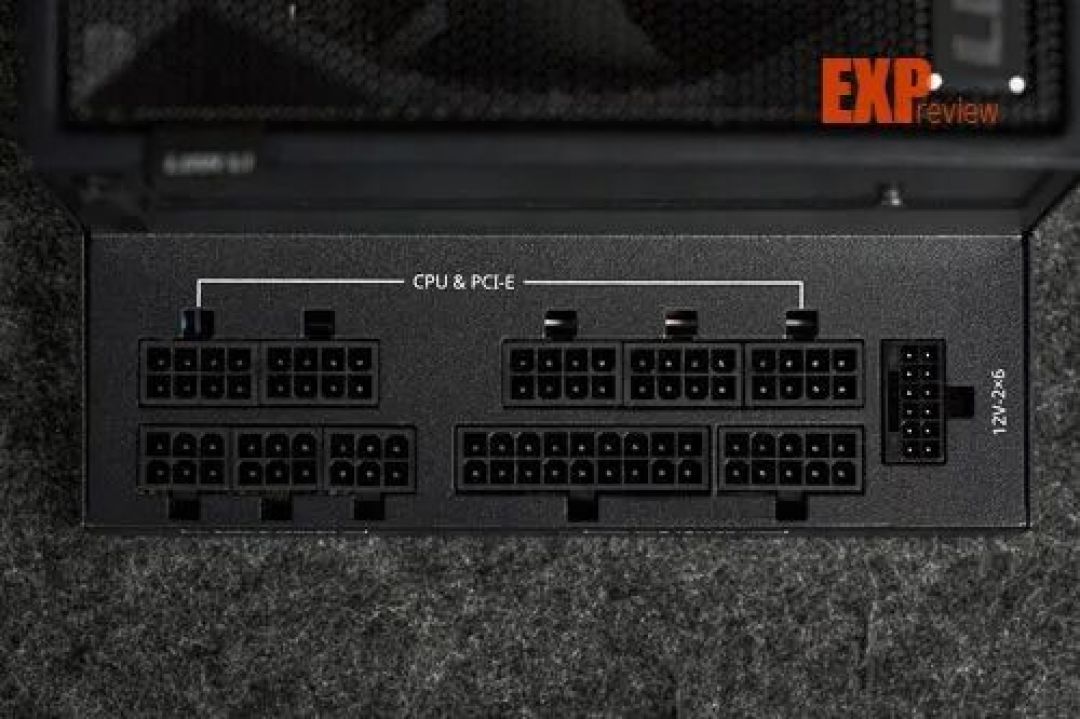

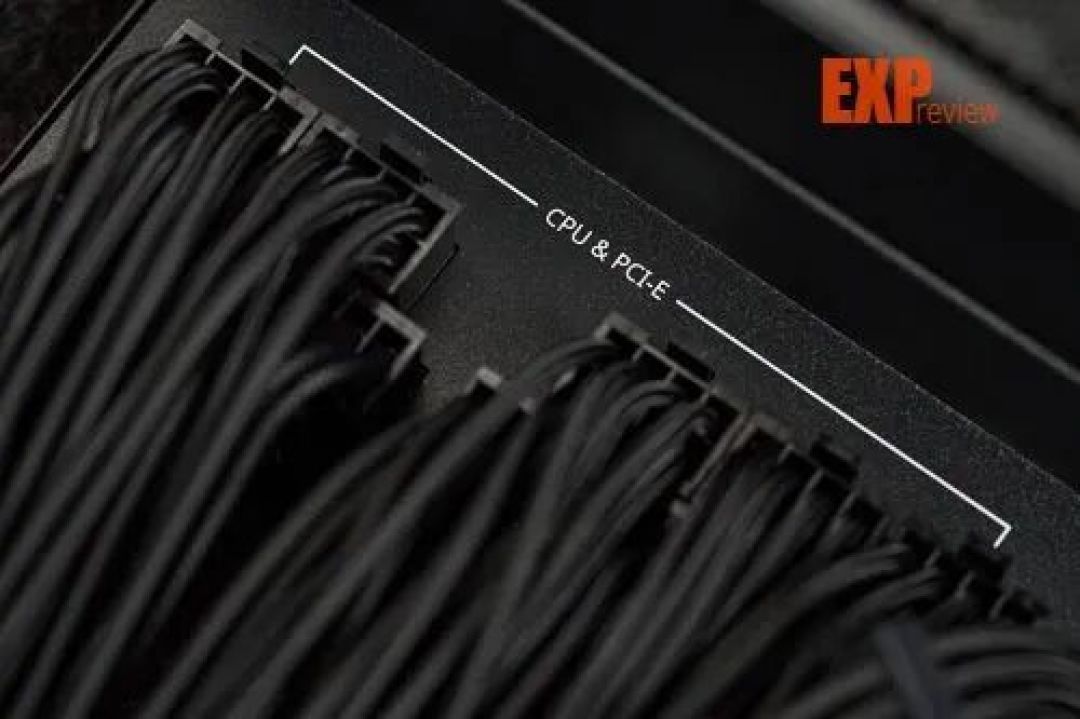

联力刃界EP1000C白金电源采用全模组接口设计，提供有1条24Pin主供电线（600mm）、2条8Pin CPU供电线（700mm）、1条12+4pin 12V-2x6供电线（600mm）和3条6+2Pin PCI-E供电线（550mm），均为单接口线材设计，其中24pin主供电、CPU供电、PCI-E供电和12V-2x6供电用了编织线，24pin主供电与12V-2x6供电更是标配理线梳。电源的12V-2x6接口采用了黑色搭配蓝色的双色设计，其中接入端子的部分为蓝色，这样设计的好处是可以在安装时起到一个提示作用，如果插上接口后仍看到蓝色的部分，则意味着接口尚未插入牢固，反之则代表线材已接入稳妥。

3个6pin模组接口则对应3条用于扩展SATA供电与D型4pin供电接口的供电线，采用压纹线，规格均为400+150+150+150mm，共提供有8个SATA接口和4个D型4pin接口。另外电源还标配有1条12V-2x6转6+2pin PCI-E供电线（550mm，压纹线材质），因此在结合另外3条6+2pin PCI-E接口模组线的情况下，电源可以提供4个标配的6+2pin PCI-E供电接口。

联力刃界EP1000C白金电源拆解赏析

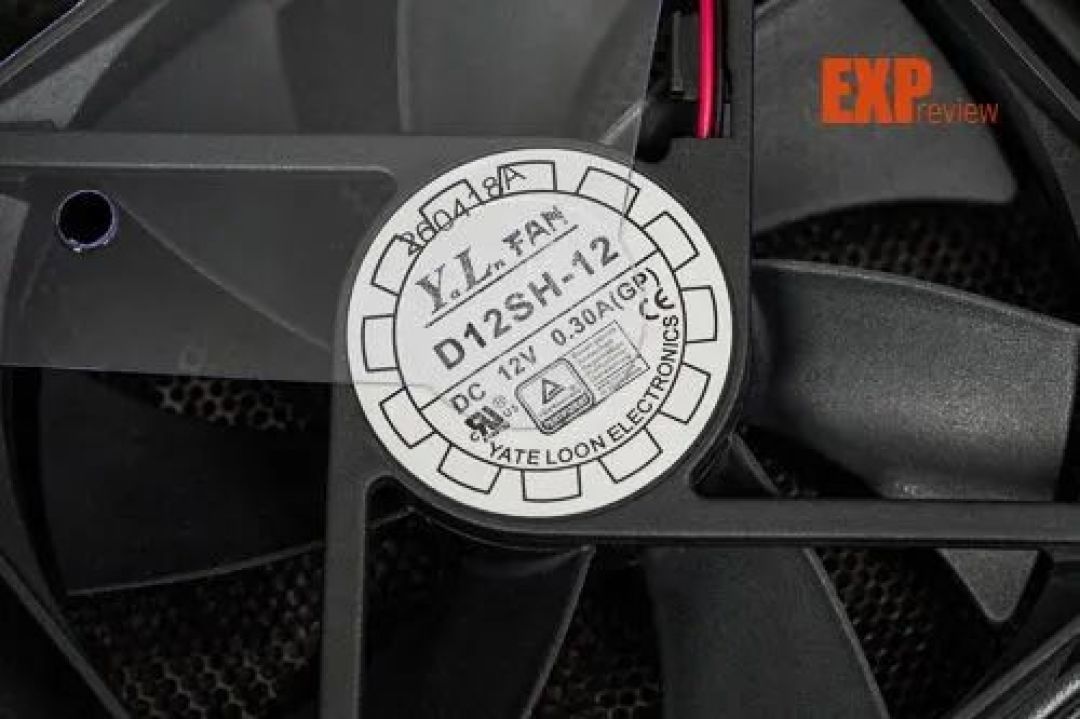

联力刃界EP1000C白金电源使用的是悦伦D12SH-12风扇，7扇叶设计，使用FDB轴承，电机规格为DC12V 0.3A，采用2pin供电接口，通过调整输入电压的方式来实现调速，实测最大转速在2100RPM左右，最大静压为2.6mmH2O，最大风量约为85CFM。

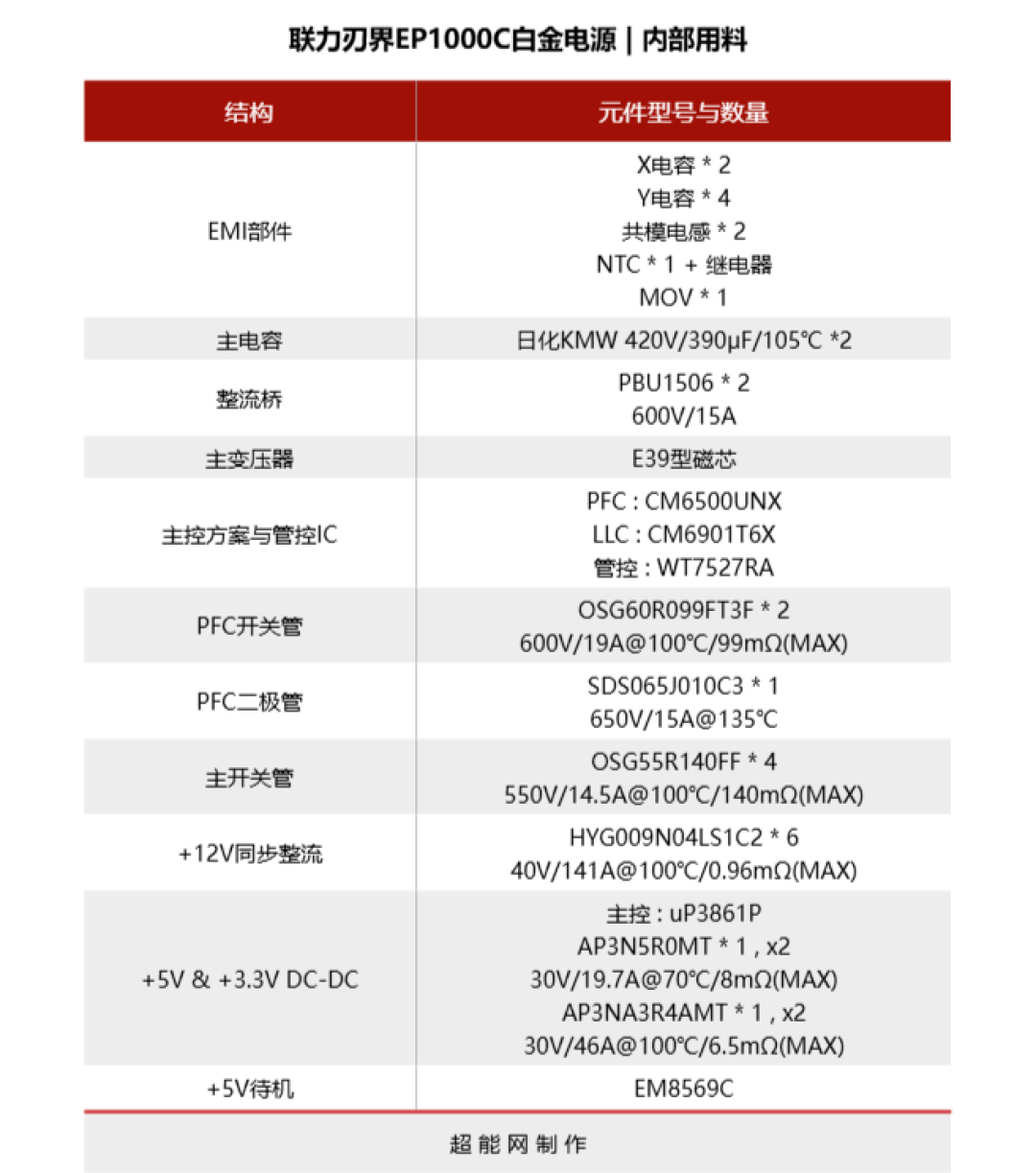

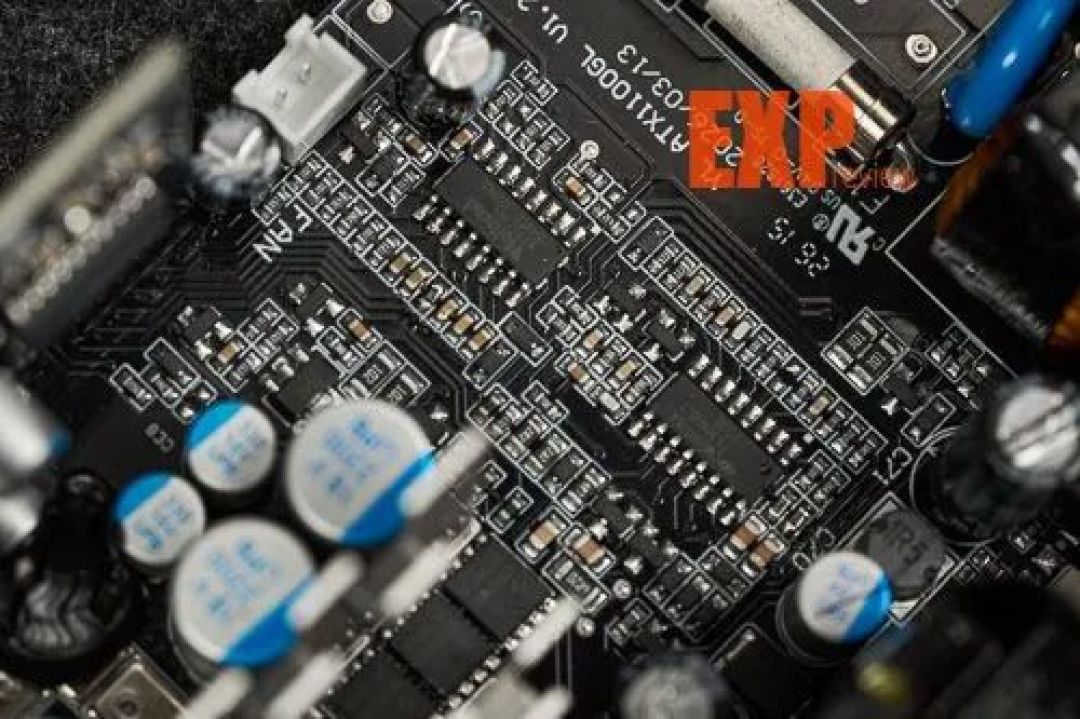

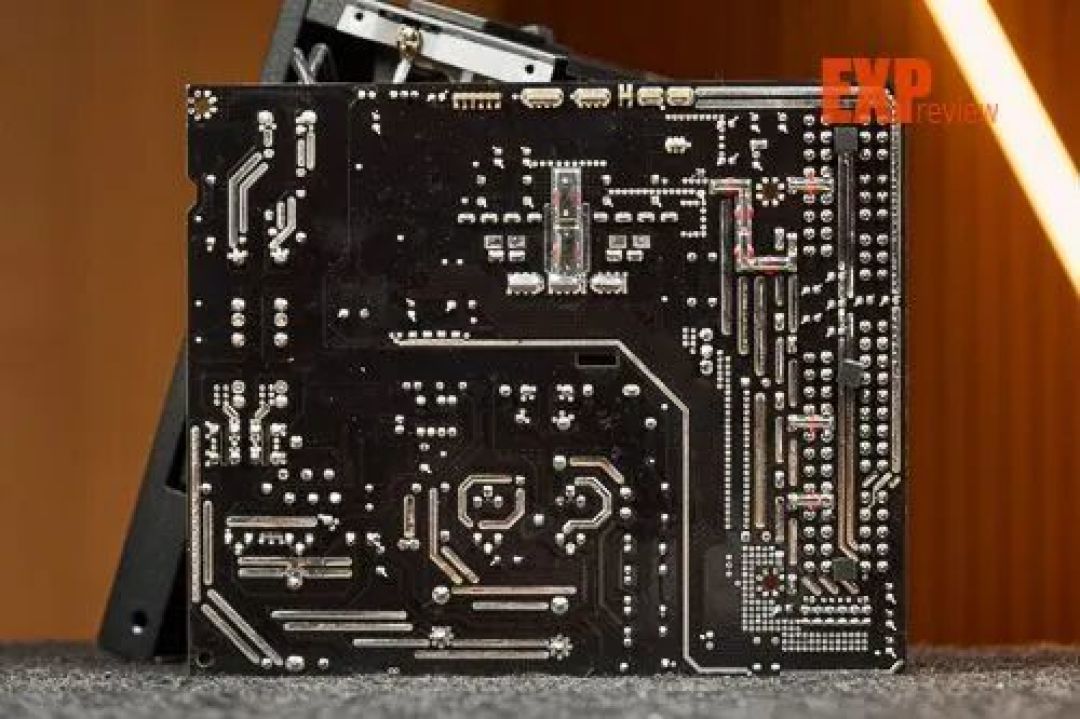

联力刃界EP1000C白金电源基于主动式PFC+全桥LLC谐振+同步整流+DC-DC结构打造，采用元器件单面布局设计，主控方案是当前常见的CM6500UNX搭配CM6901T6X，管控IC是WT7527RA，这套组合已经是业内的成熟方案。

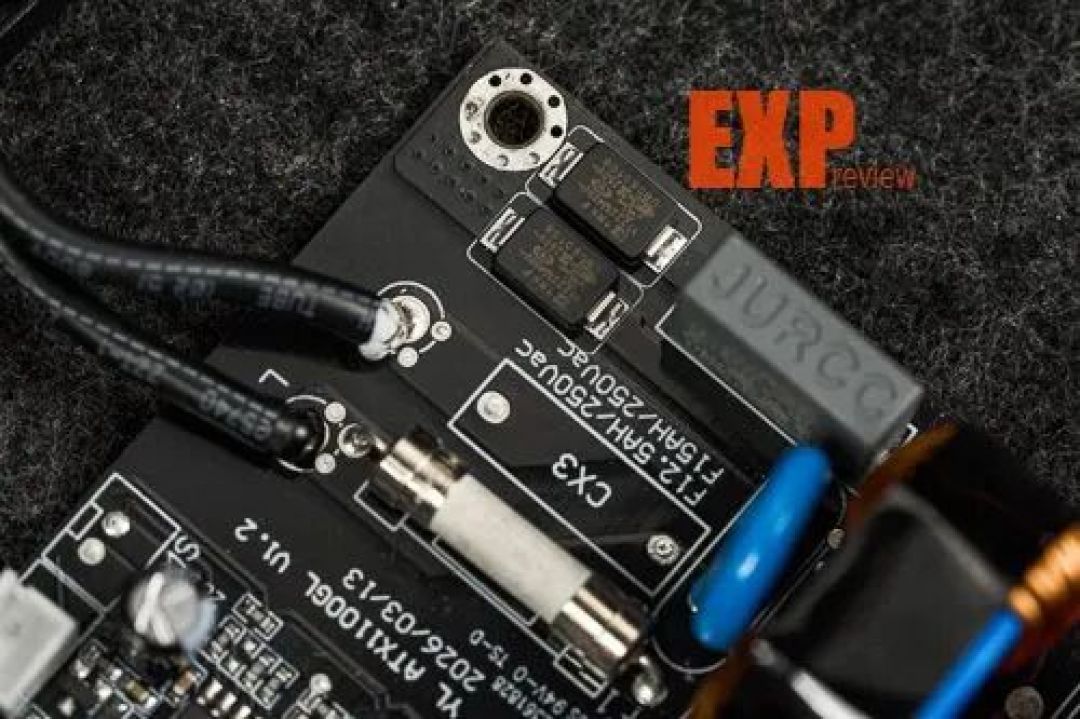

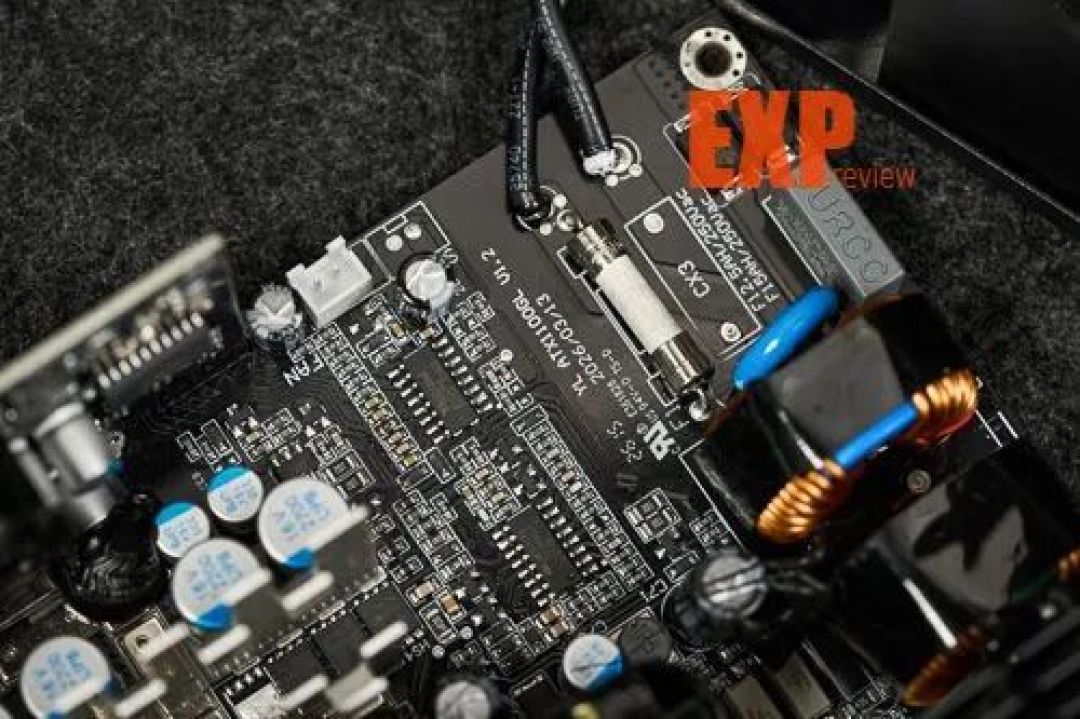

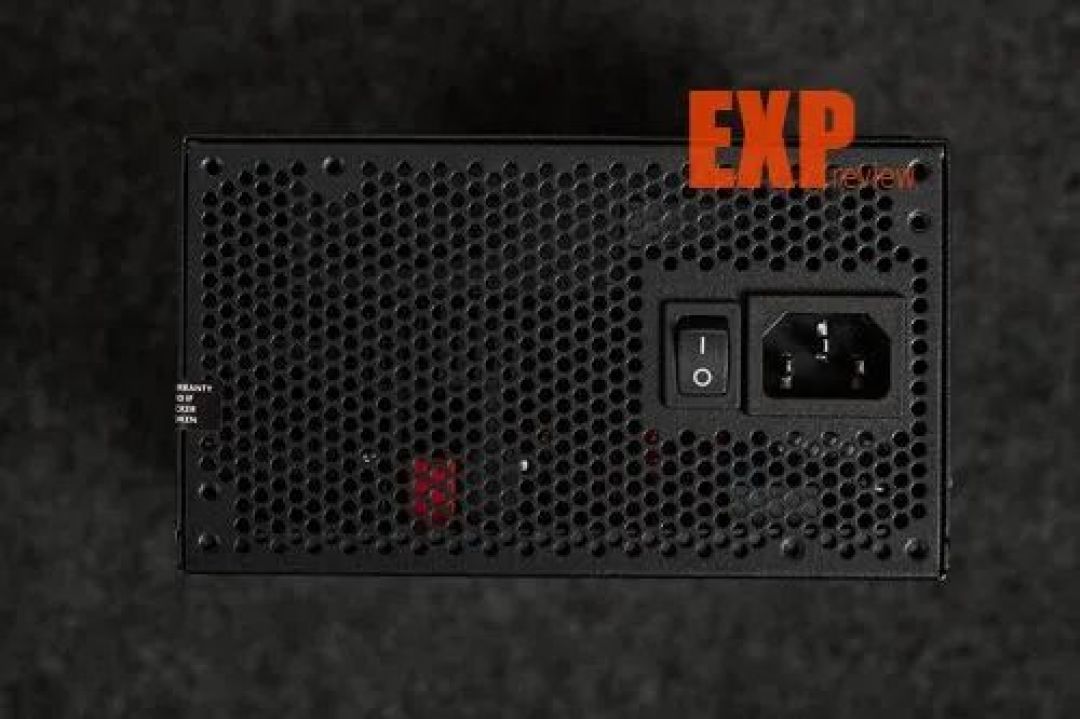

电源配有完整的EMI电路部分，在AC输入插座上有1对Y电容和1个X电容，主PCB上则有1对贴片式Y电容、1个X电容以及2个共模电感，MOV与NTC齐全，其中NTC隐藏于主电容的后方，配置有独立继电器。

电源配置有2个整流桥，型号为PBU1506L（600V/15A），共用1个独立散热片，PFC电路则配置有2个开关管和1个二极管，电感为半封闭式设计，其中PFC开关管使用东微半导体的OSG60R099FT3F（600V/19A@100℃/99mΩ(MAX)），PFC二极管为三安的碳化硅SDS065J010C3（650V/15A@135℃），与PFC开关管共用散热片；主开关管有4个，均为东微半导体的OSG55R140FF（550V/14.5A@100℃/140mΩ(MAX)），与PFC开关管、PFC二极管共用散热片。

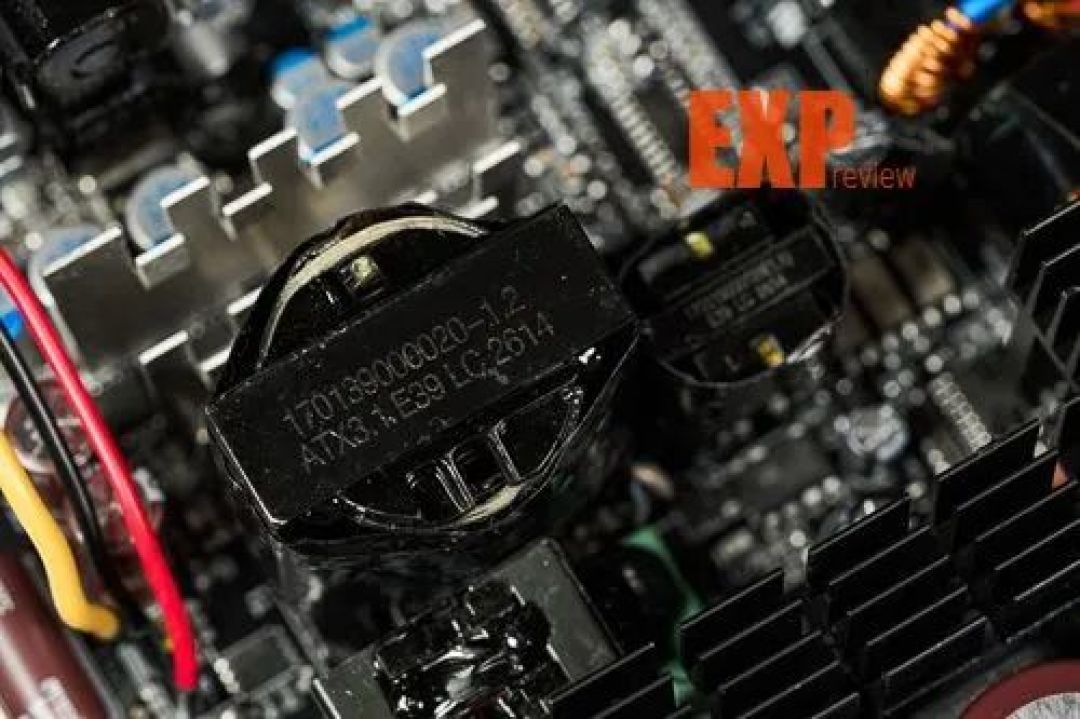

电源配置有2个主电容，规格均为420V/390μF/105℃，相当于780μF总容量，均来自日化的KMW系列；+12V输出采用的是同步整流，配置有6个MosFET，整流管与续流管各有3个，旁边设置有一大两小共计3个散热片，位于主变压器（E39型磁芯，E型结构39mm长度）的旁边，具体型号为华羿微的HYG009N04LS1C2（40V/141A@100℃/0.96mΩ(MAX)）。

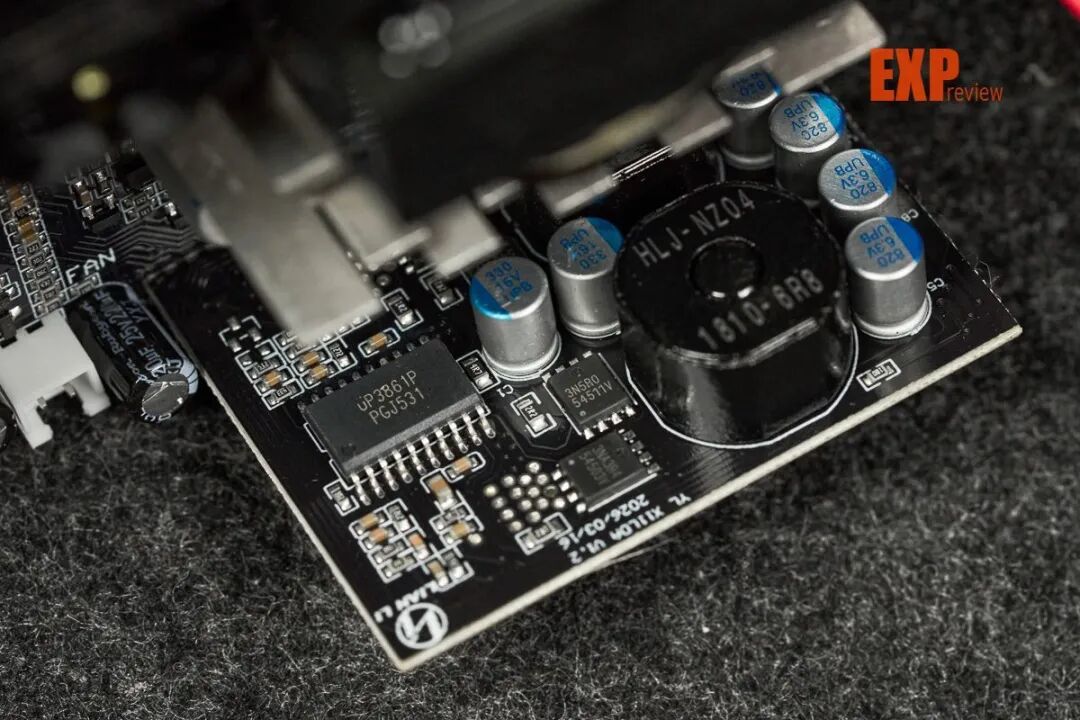

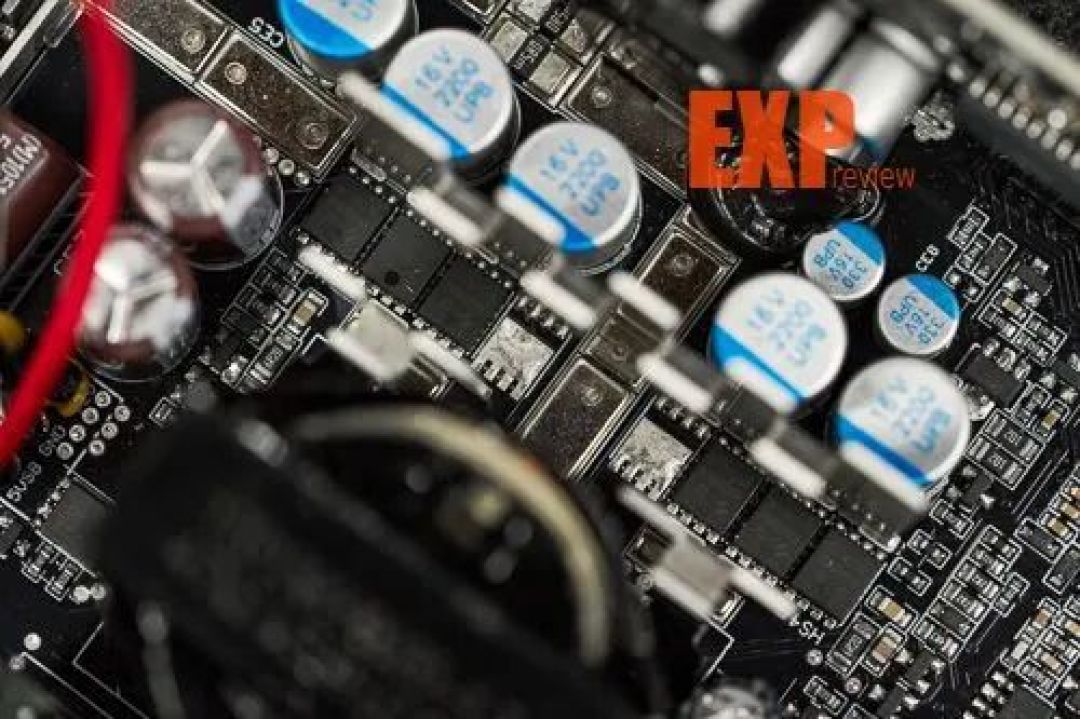

电源的+5V与+3.3V采用DC-DC设计，采用独立PCB板设计，配有2个封闭式电感，PWM控制器为uP3861P，MosFET均为“一上一下”设计，都采用AP3N5R0MT（30V/19.7A@70℃/8mΩ(MAX)）搭配AP3NA3R4AMT（30V/46A@100℃/6.5mΩ(MAX)）的组合。

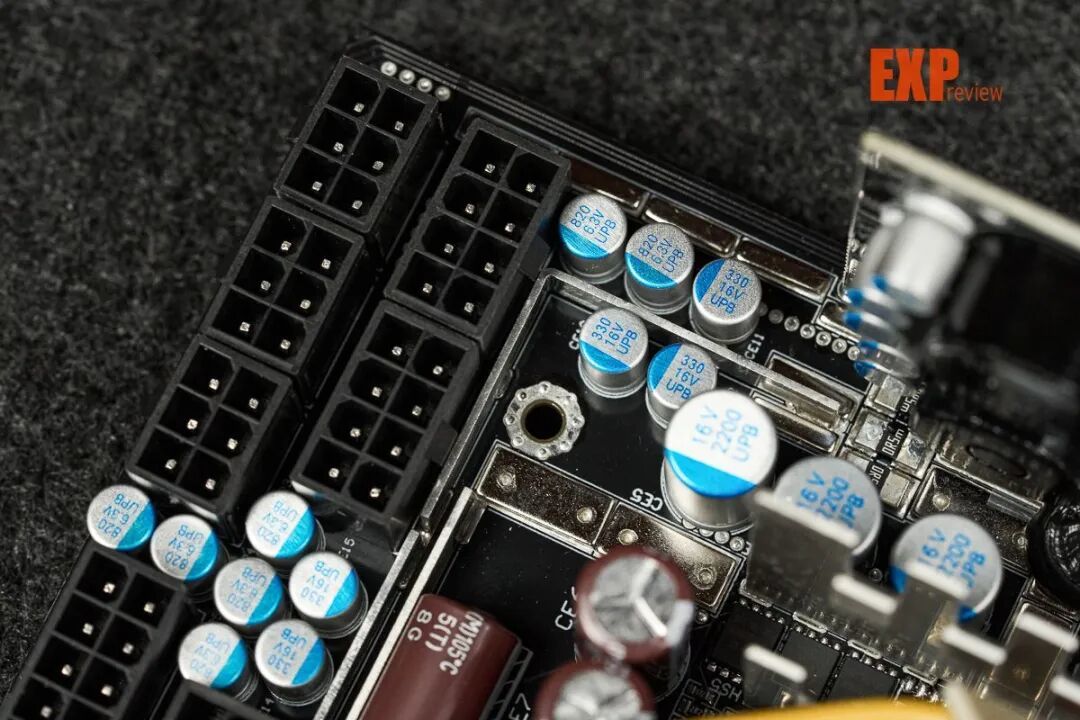

联力PRO MAX系列电源均为全日系电容设计，从拆解可以看到确实如此，其电解电容主要来自Rubycon和日化，固态电容则主要采用Unicon的UPB系列产品。

性能测试静态均衡负载与ATX 3验证

联力刃界EP1000C白金电源额定功率为1000W，在115Vac与230Vac输入电压下的OPP过功率保护均在1530W至1540W之间，折合约为额定功率的154%，+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，其中+12V OCP为115A，+5V OCP为20A，+3.3V OCP为26A。

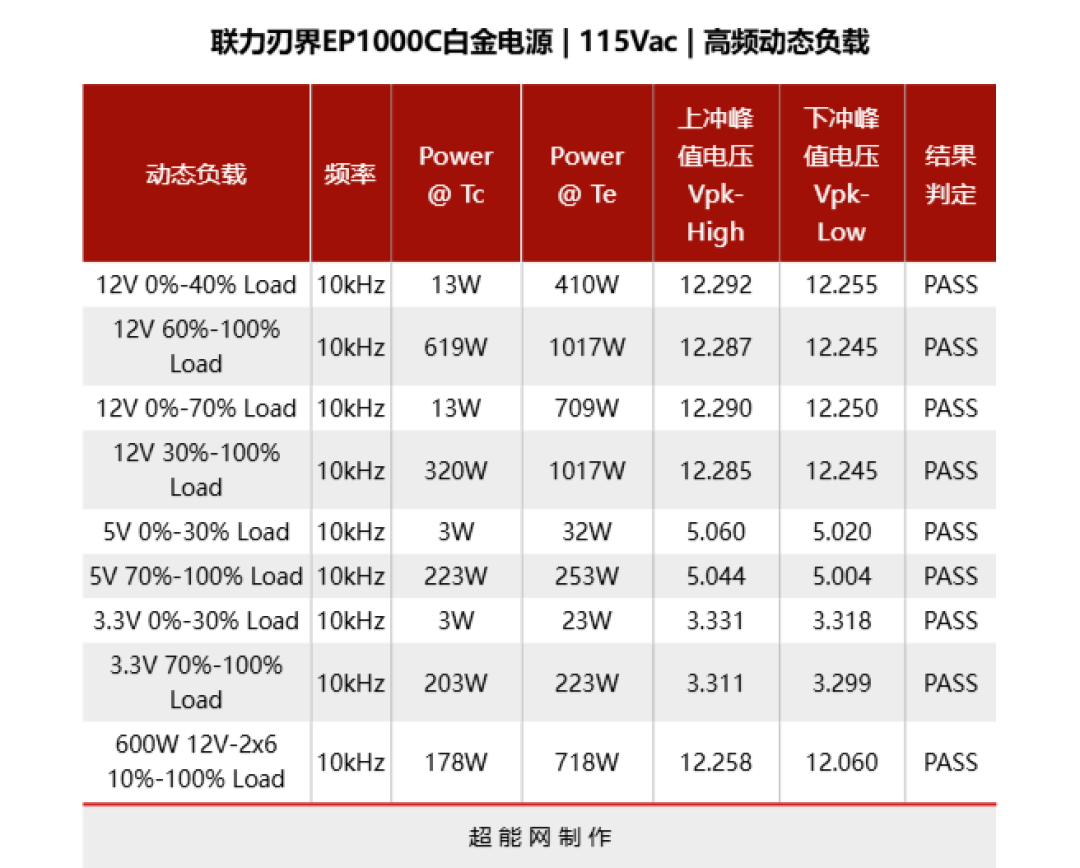

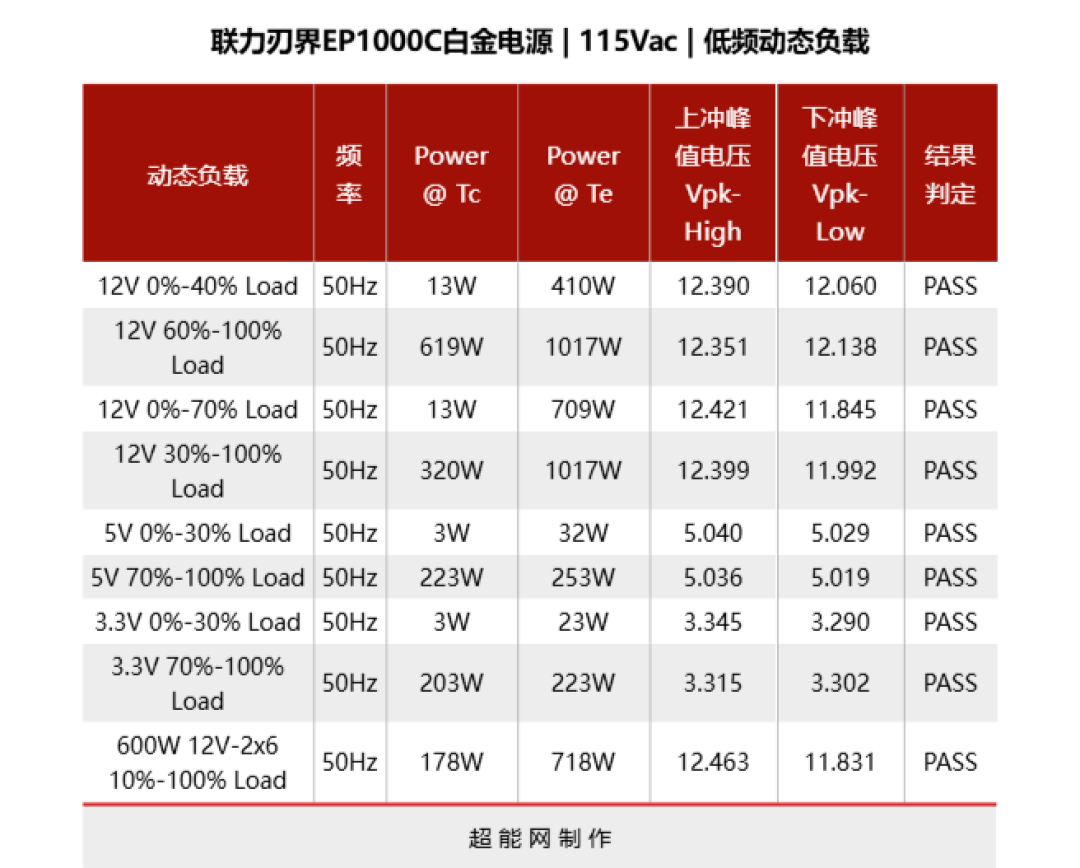

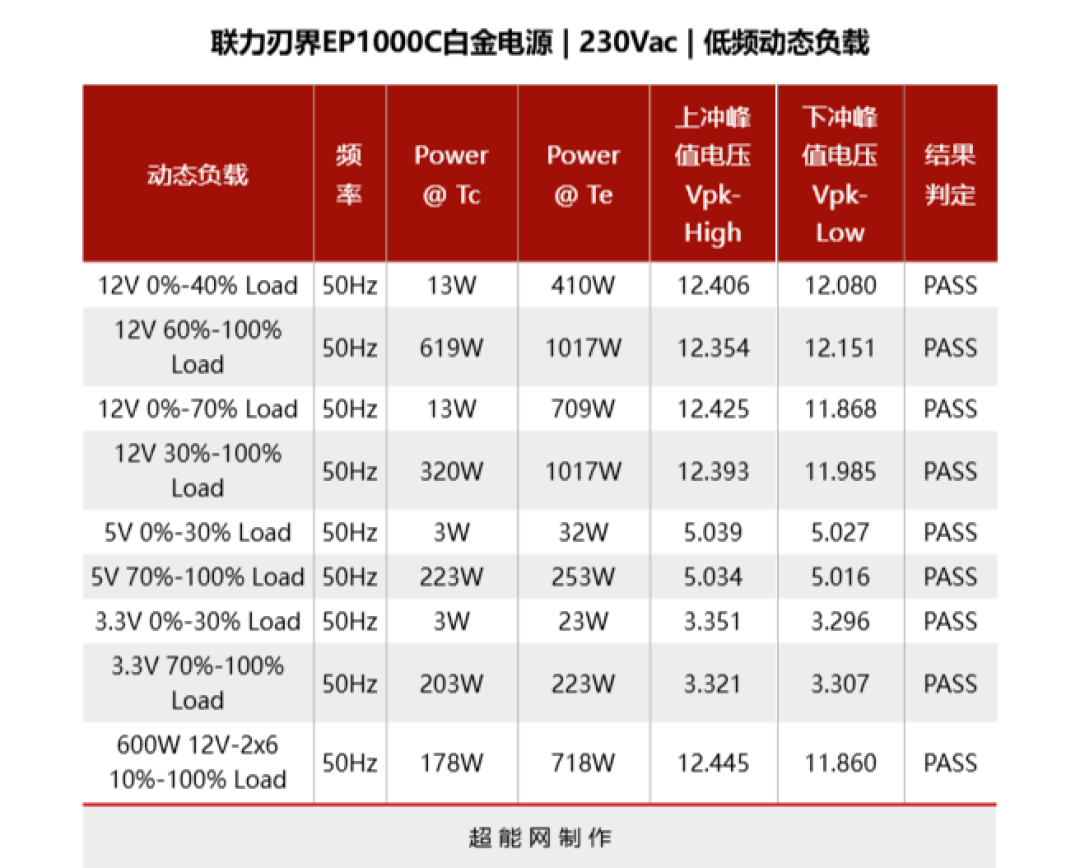

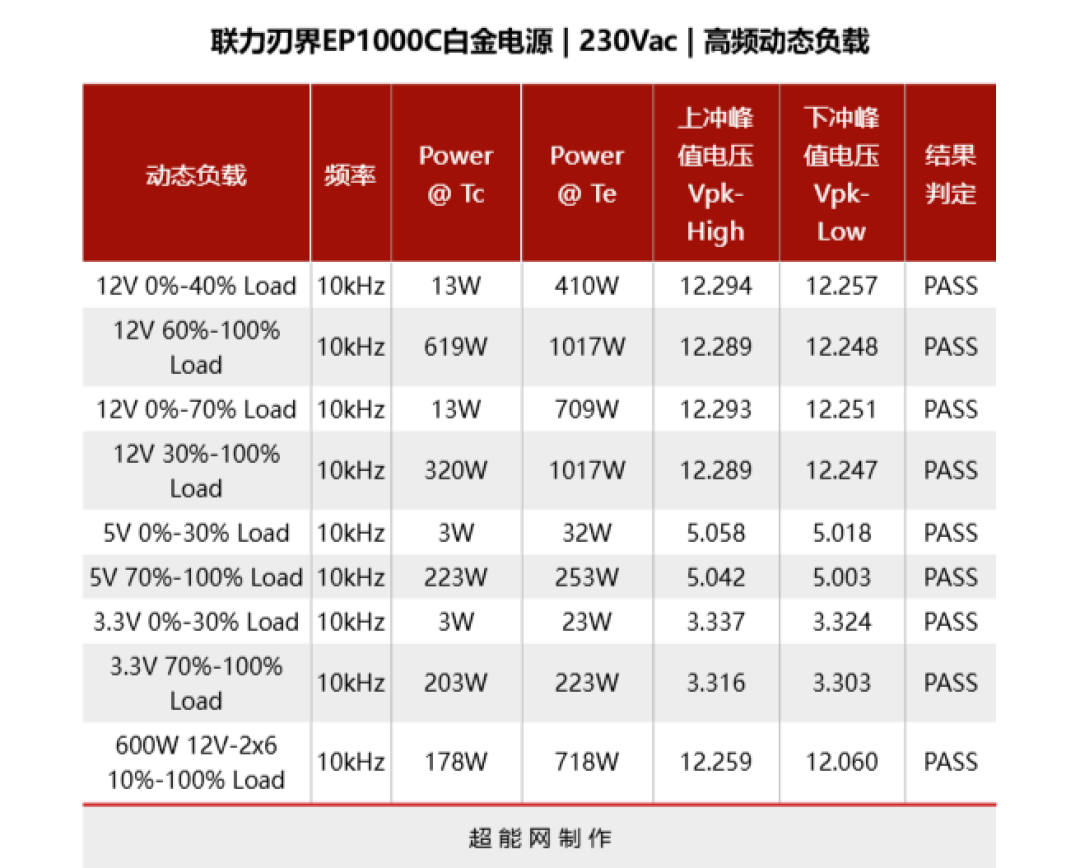

额定功率范围内的动态负载，无论是在110Vac还是230Vac输入下，联力刃界EP1000C白金电源的50Hz低频与10kHz高频动态均表现优秀，各路输出都能很好地控制峰值电压，各组输出均无电压过冲或欠压超过±5%情况。

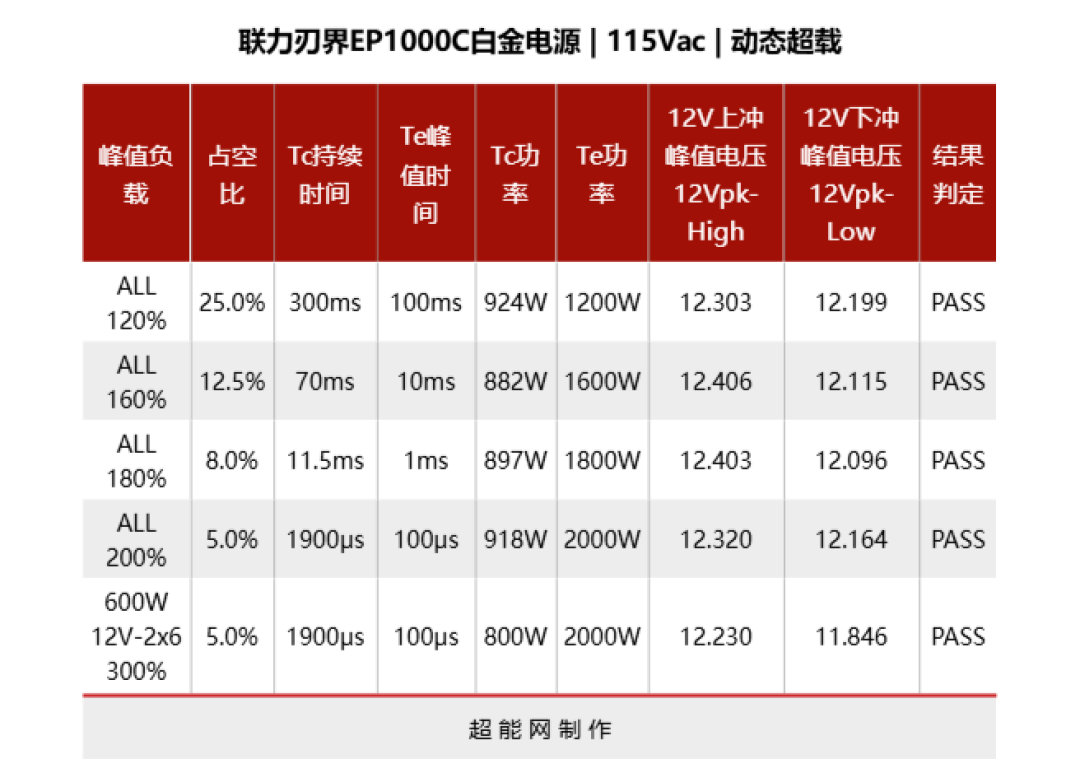

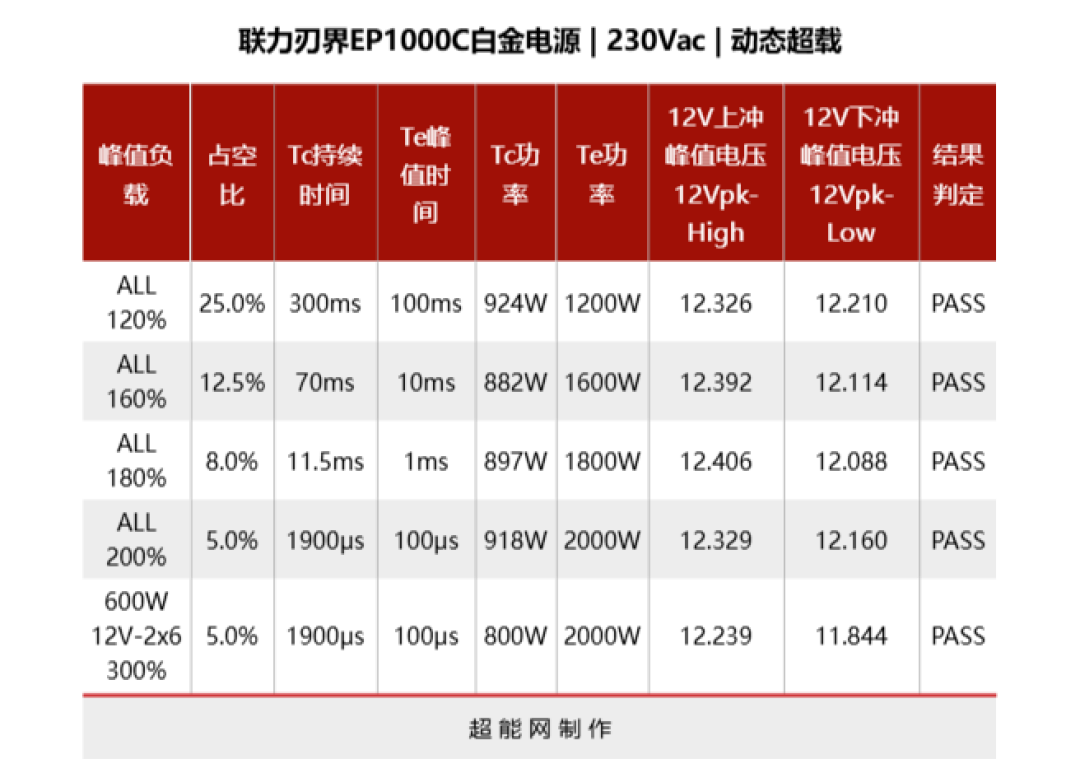

在ATX 3.1规格验证上，目前业内比较重视的参数主要是2%轻载输出的转换效率，以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。在我们的测试中联力刃界EP1000C白金电源在2%轻载也就是20W输出时，115Vac与230Vac输入电压下转换效率均可达到70%以上，满足Intel ATX 3.1的推荐值（70%），属于表现优秀的范畴，动态峰值功率的测试也全部通过，可以判定此款电源符合ATX 3.1规格要求，结合电源自身的1000W额定功率，在当前的旗舰级硬件上使用也可以说是游刃有余。

转换效率

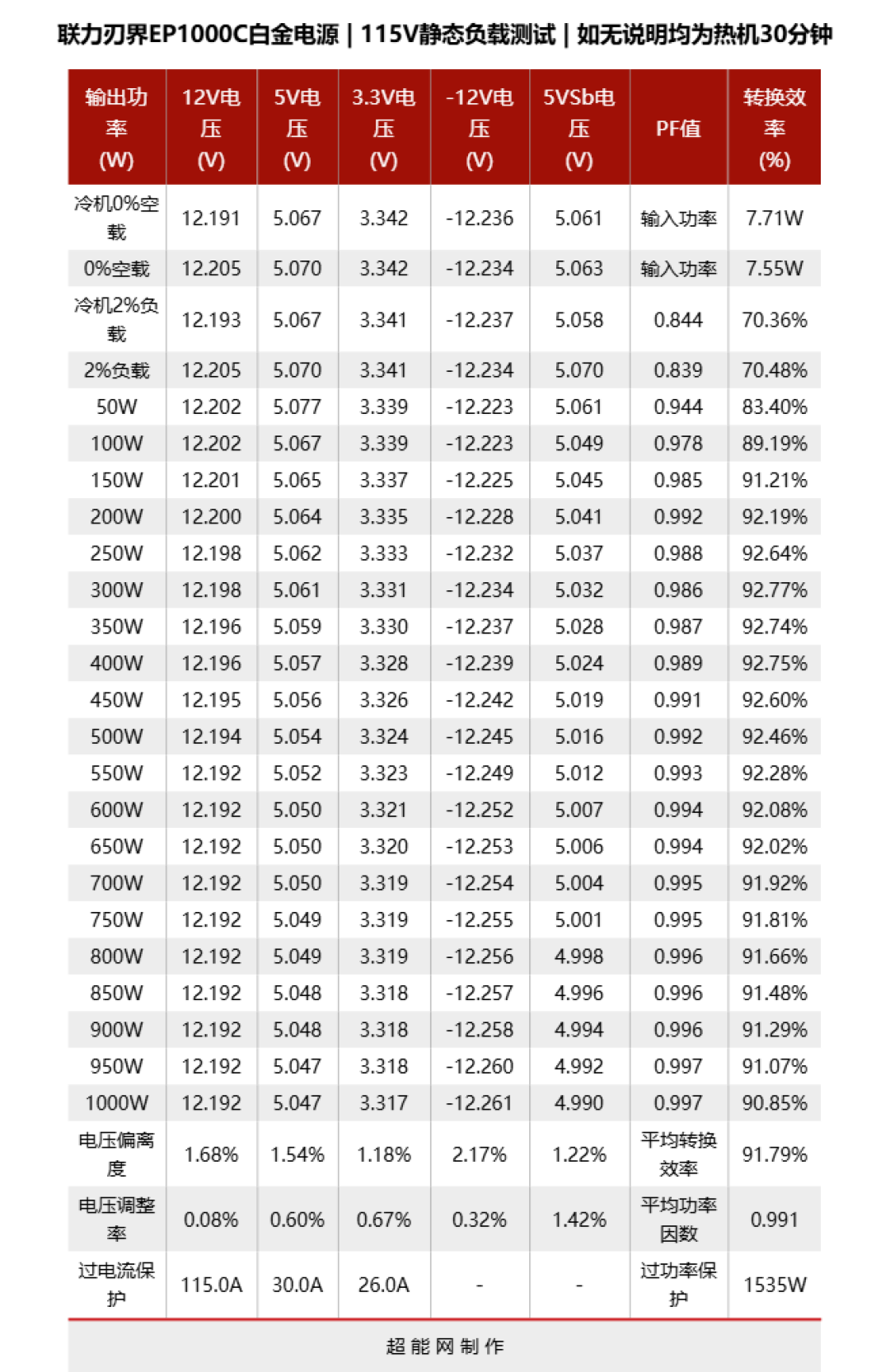

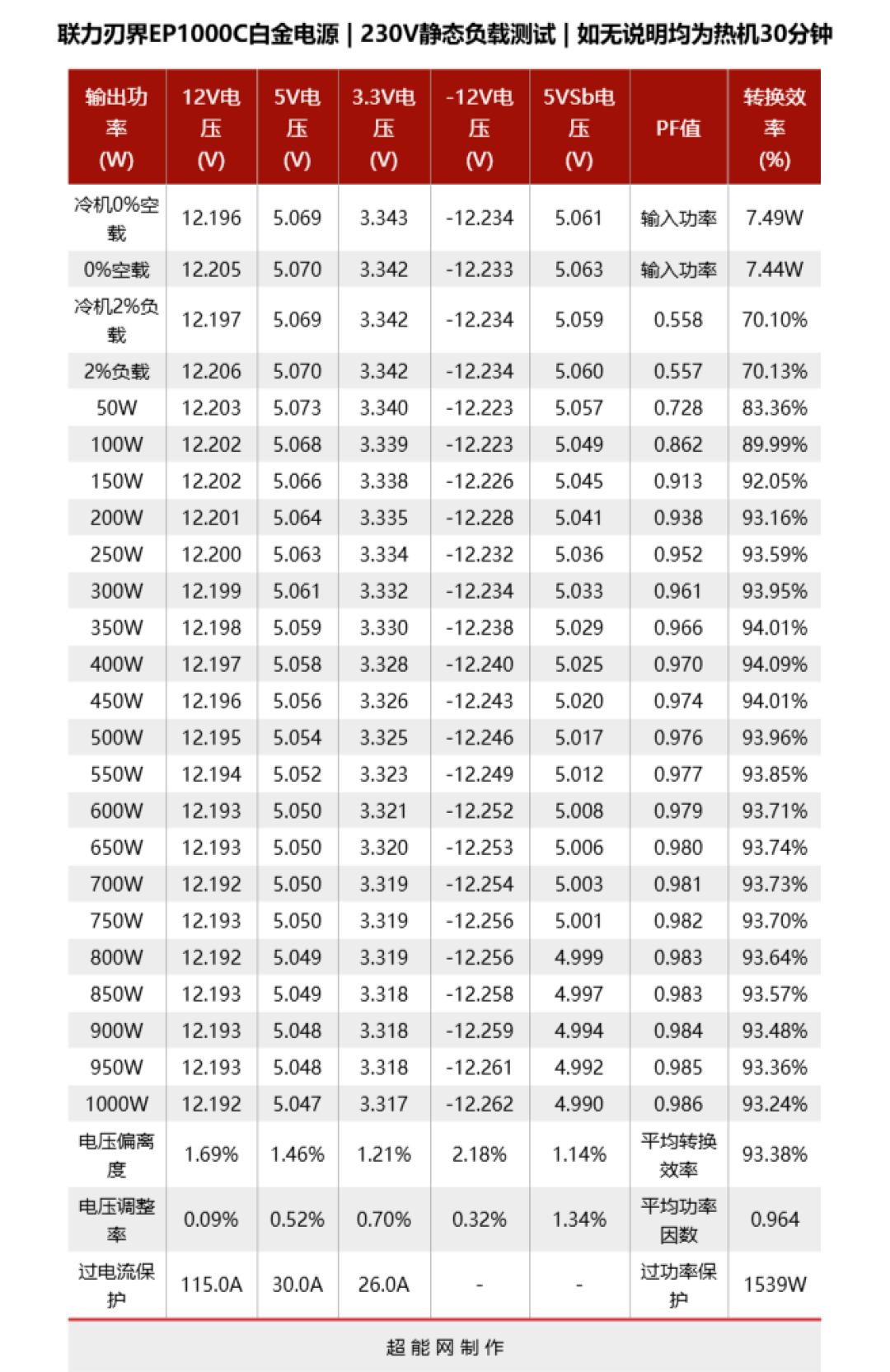

联力刃界EP1000C白金电源在115Vac和230Vac输入下的平均转换效率分别为91.8%和93.4%，最高点分别为92.8%和94.1%，若以“最高值的-0.3%”为界限，115Vac下250W至500W输出区段都在该范围之内，而230Vac输入下对应的区段则为300W至550W；高于转换效率平均值的区段则要更宽广一些，115Vac输入下是200W至750W区段，而230Vac输入下则为250W至950W区段，应对中高端平台都是非常合适的。

待机效率

按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率小于1W。在这方面联力刃界EP1000C白金电源不仅待机转换效率符合行业要求，而且实测值比要求的下限也要高出10%以上，0.15W的空载待机输入也是低于要求的上限值，表现相当优秀。

电压稳定性

由以下的曲线图可以看到，联力刃界EP1000C白金电源在115V&230V输入环境下，输出电压变化趋势基本一致。以230Vac的静态均衡测试数据为例，电源的+12V、+5V以及+3.3V电压都略高于标准值，但调整范围都能控制在1%以内，输出曲线是非常平稳的，尤其是+12V的电压调整率做到了不超过0.1%，堪称是旗舰级电源的水平。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的单路满载纹波峰峰值作为打分基准。

在新天梯榜的评分体系中，电源的230Vac下，单路满载的状态下+12V纹波≤20mV，+5V&+3.3V纹波≤10mV后，便可在输出纹波项目中获得满分评价。

由以上测试数据可以看到，在单路满载的状态下，联力刃界EP1000C白金电源的+5V&+3.3V纹波表现优秀，均控制在10mV以内，达到了满分的水准；+12V纹波虽然未能获得满分，但实测27mV的表现也是相当优秀，值得点赞；100%满载下的纹波表现也是非常优秀，已经达到高端电源的水准。

交叉负载

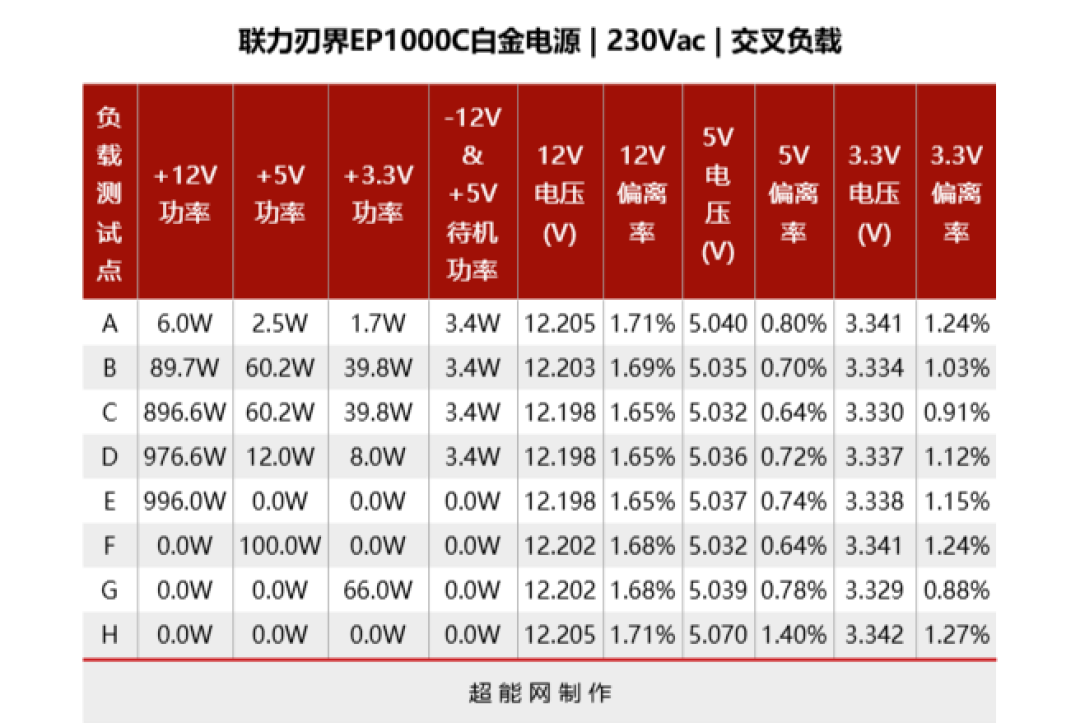

交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有4个拉偏项目则作为参考数据，不纳入最终评分。

这8个点的意义分别为：

A：整机最小负载；B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；C：辅路最大负载、整机满载；D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；E：12V负载拉偏，其余为0A输出；F：5V负载拉偏，其余为0A输出；G：3.3V负载拉偏，其余为0A输出；H：整机空载；

交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

联力刃界EP1000C白金电源在交叉负载测试中延续了静态均衡负载时的优秀表现，在模拟实机工况的A至D四个负载点的测试中，电压调整率都控制在0.5%以内，且三路输出的电压变化趋势保持一致，综合表现已达到旗舰级水准。

电源时序与保持时间

掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3.1则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms；Intel ATX 3.0则更为严苛，要求是电源在100%的负载下DC输出保持时间应该不小于17ms，Power-OK信号的保持时间不小于16ms。

掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位、SSD的掉电保护。

联力刃界EP1000C白金电源的保持时间是在75%负载（DC输出750W）和100%负载（DC输出1000W）的情况下测得。在新天梯榜的评分体系中，当电源的满载保持时间符合更为严苛的ATX 3.0标准（PG≥16ms，+12V/+5V/+3.3V≥17ms），且其余时序均符合要求时，可获得满分评价。

经过实机测试，联力刃界EP1000C白金电源T1-T5均符合ATX 3.1要求，75%保持时间满足PG≥17ms，+12V/+5V/+3.3V≥18ms的标准，满载保持时间则满足ATX 3.1要求的PG≥11ms、+12V/+5V/+3.3V≥12ms，符合当前平台的时序需求。

但略微可惜的是电源的满载PG保持时间未能进一步达到ATX 3.0要求的≥16ms，因此这款电源在时序项目未能获得满分。

风扇转速与运行噪音

在电源噪音测试环节中，我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置，环境温度控制在30℃-32℃区间，通过半无响室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行，完全排除人为干扰。测试过程中，我们会以100W为一档对电源进行测试，并记录电源的运行噪音及风扇转速数据，另外对于风扇停转的状态，我们将统一记录电源噪音为0dB。

从我们的实测数据来看，联力刃界EP1000C白金电源的噪音表现是可圈可点的。首先其支持风扇智能启停功能，在空载至300W输出的区段风扇会自动停转，其次在风扇启动后，直至输出达到700W风扇转速才超过1000RPM，此时电源噪音仅在33dBA左右，依然属于安静的范畴。实际上联力刃界EP1000C白金电源在输出达到800W之前噪音都不超过40dBA，满载噪音也只是在45dBA左右，对于日常起居不会造成实质上的影响。

联力刃界EP1000C白金电源得分及点评

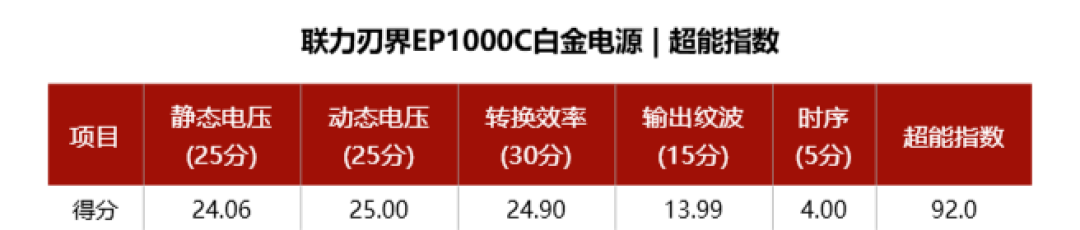

按照我们目前的评分标准，联力刃界EP1000C白金电源的超能指数为92分，综合表现已经达到高端电源的水平。

联力刃界EP1000C白金电源获得了PPLP 铂金（全电压）星级的表现预示了其不俗的性能实力，而我们的实测结果也确实验证了这个预期：这款电源的整体表现优秀，在动态还是静态输出下均展现出优秀的电压稳定性；转换效率同样令人满意，主要的输出区段都能提供高于平均值的表现；纹波抑制也达到了高端电源的水平，在使用上令人安心。

从用料来说，联力刃界EP1000C白金电源使用全日系电容，压纹模组线和编制模组线的搭配同时具备了手感和安装柔软度上的优势，还提供了具备视觉提示作用的12V-2x6双色接口，能安装自家的USB/Fan Hub，磁吸风扇滤网也充分考虑了玩家的清洁需要。非要说它有什么不足的话，保持时间未能进一步满足ATX 3.0的要求，也确实是一个值得继续提升空间。

联力刃界EP1000C白金电源的定价为人民币829元，折合约8毛3一瓦，提供10年换新的质保服务，结合其优秀的电气性能以及在扩展度上的潜力，对于海景房机箱用户，尤其是搭配联力海景房机箱使用的用户来说，还是很值得考虑的。

√优点：

- PPLP铂金（全电压）星级- 旗舰级的电压稳定性表现- 纹波控制优秀- 磁吸式风扇滤网，可选装USB/Fan HUB- 10年换新质保

X 缺点：

- 保持时间满足ATX 3.1要求但未满足ATX 3.0要求
