标准QSFP‑DD封装，HPE 800G AOC光模块拆解
2026-10-28 10:06:30
0点赞
0收藏
0评论
前言
慧与深耕企业级服务器、存储与网络基础设施领域多年，和很多别的品牌不同，把互连组件视作整套系统不可分割的一环，所有配套光模块、有源光缆都要纳入整机平台做联合验证。
本次拆解的P54447‑001，便是HPE原厂出品的QSFP‑DD AOC光模块，支持 800Gbps 传输速率，最大传输距离35米，面向服务器、交换机机架内及机架间高速信号互连。下面我们来看看产品的具体设计。
HPE 800G AOC光模块外观

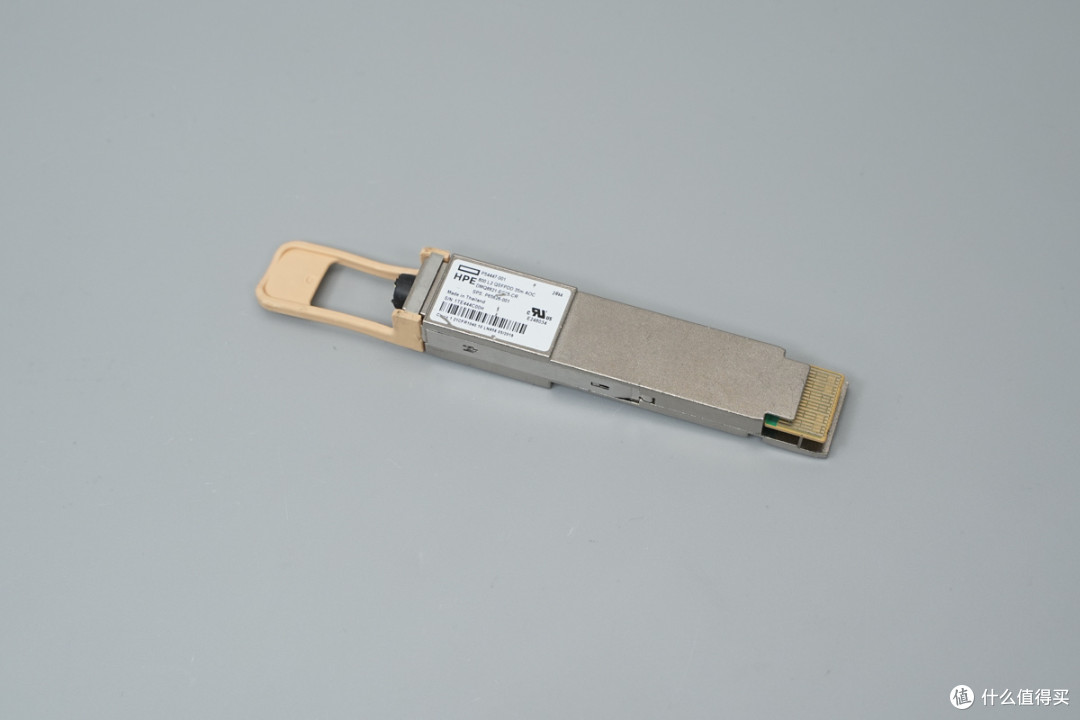

HPE 800G光模块采用金属长条造型，两端是经典拉环和外露金手指设计。

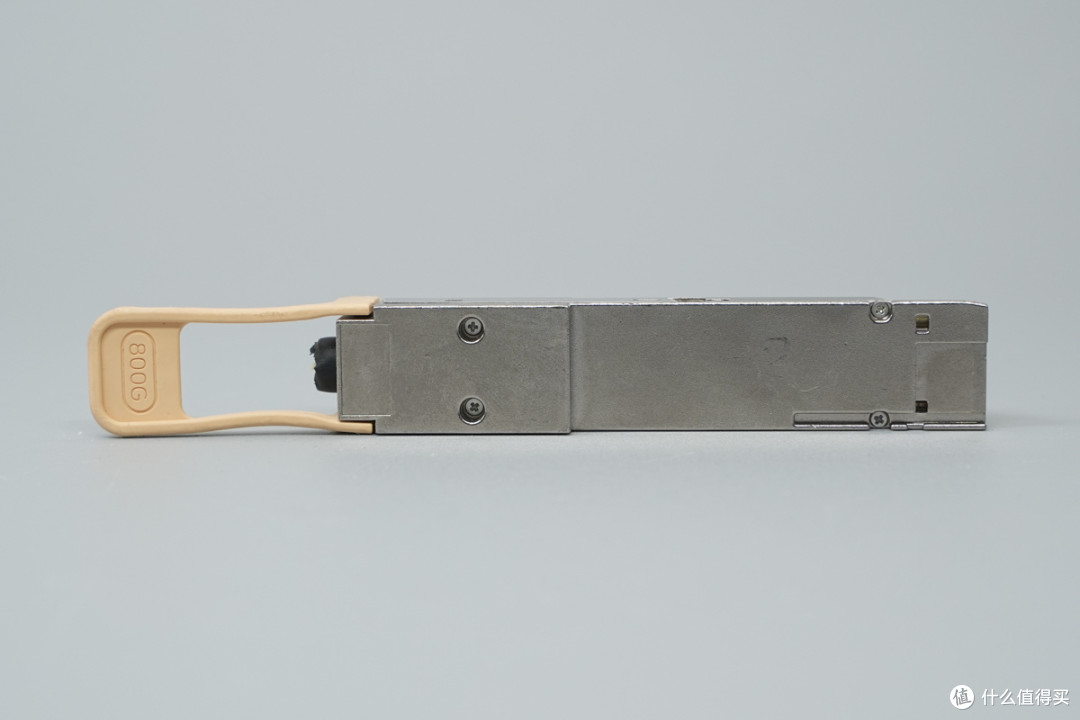

机身外壳采用螺丝固定封装。

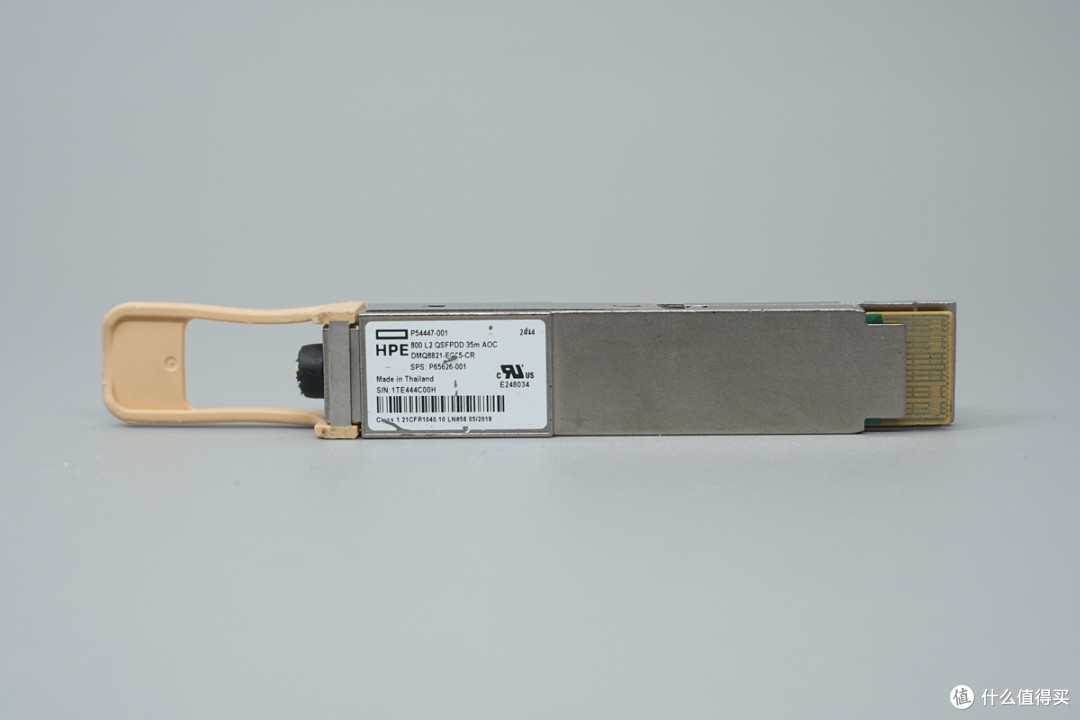

另一面贴有产品铭牌。

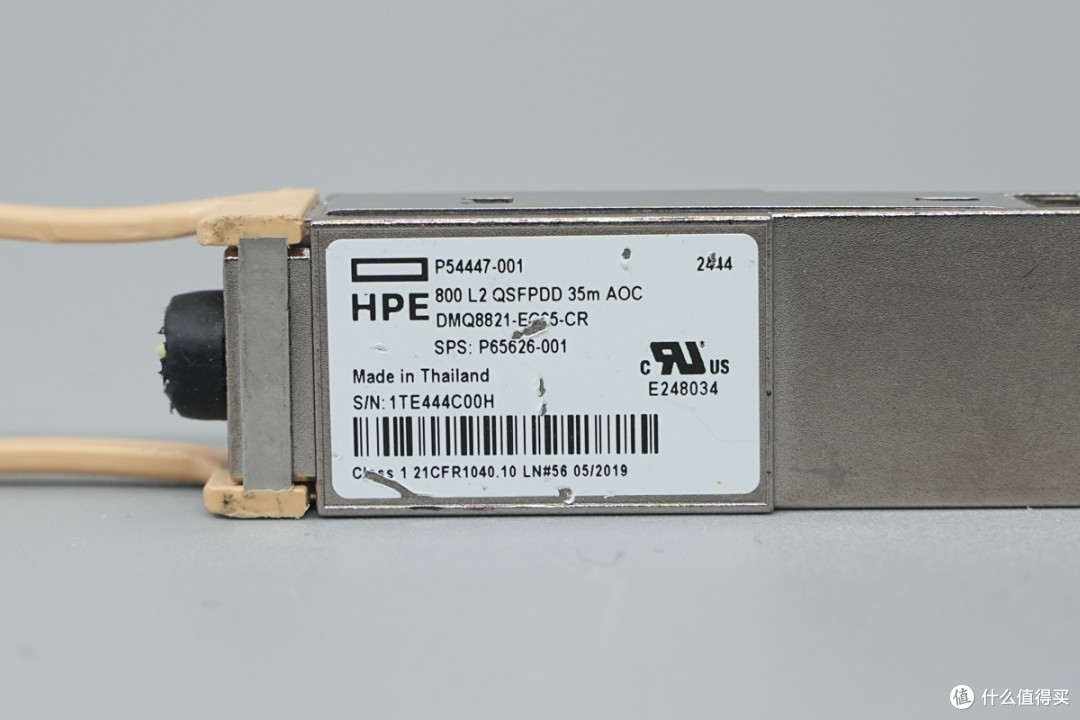

产品铭牌特写
型号：P54447-001
800 L2 QSFPDD 35m AOC释义：
800：800Gbps传输速率
L2：L2 级 AOC 有源光缆
QSFPDD：封装形态QSFP-DD
35m：最大传输距离35米
AOC：Active Optical Cable，有源光缆

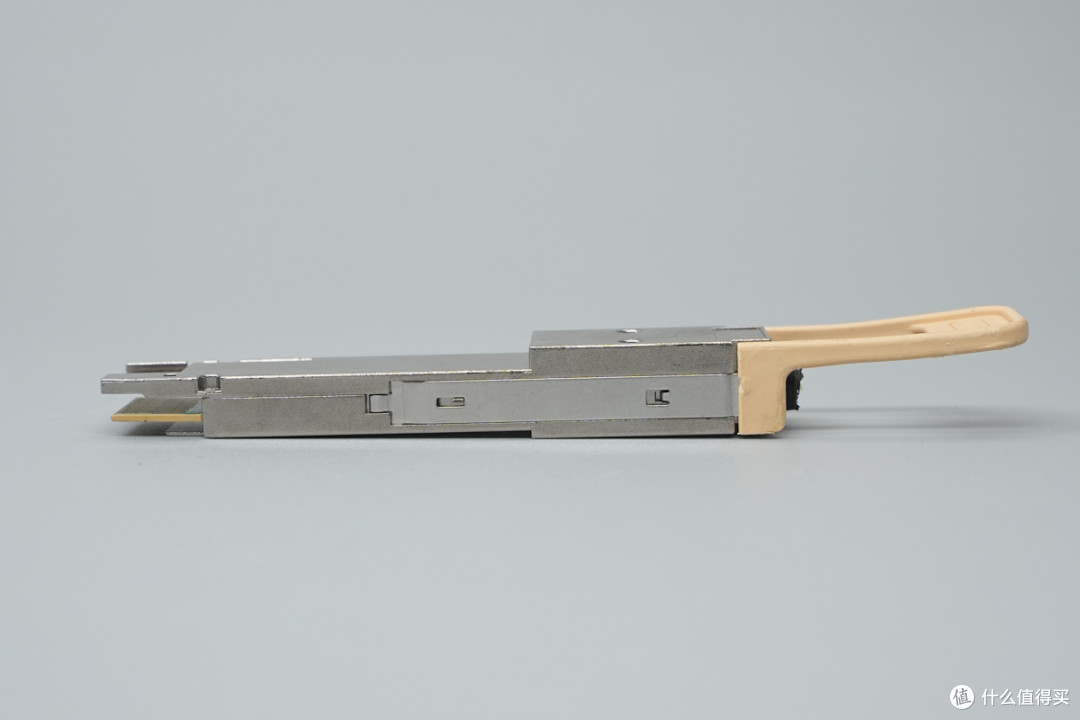

两侧为标准直拉滑动式锁扣解锁机构。

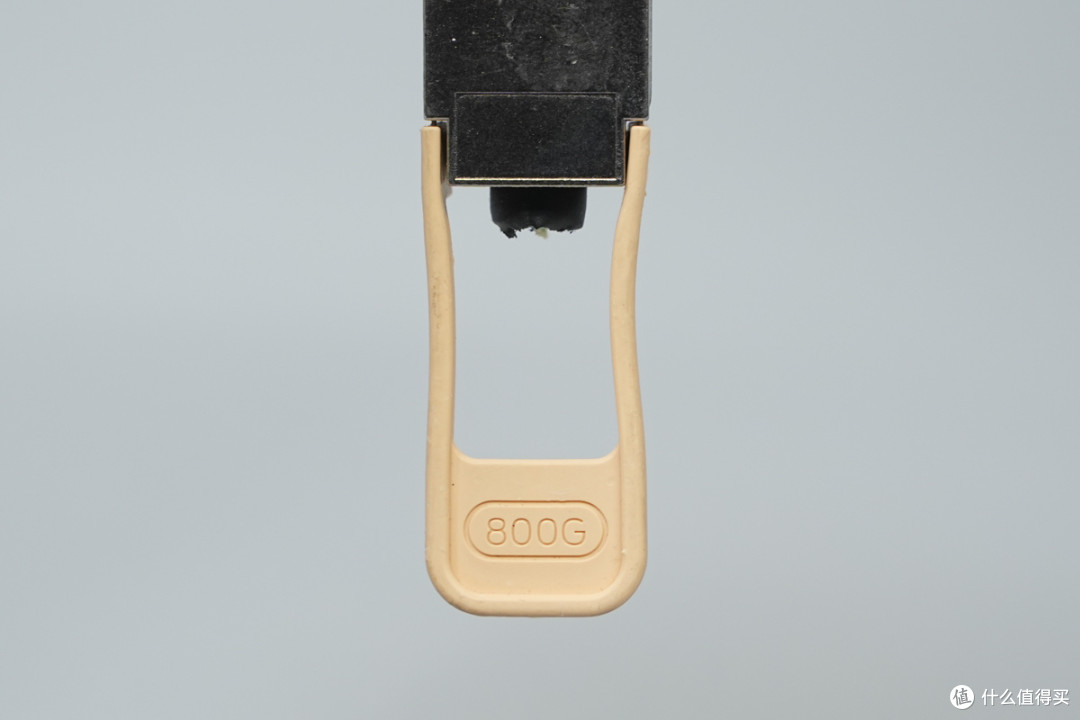

拉环上设计800G字样，直观表明产品规格。

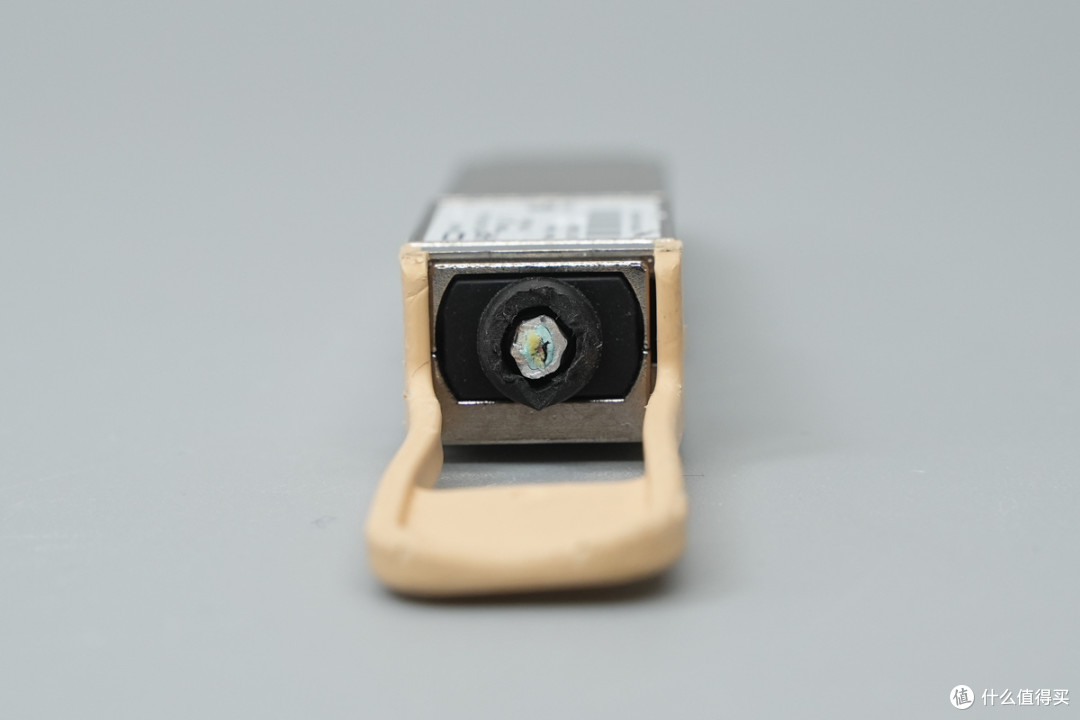

产品一端连接有源光缆。

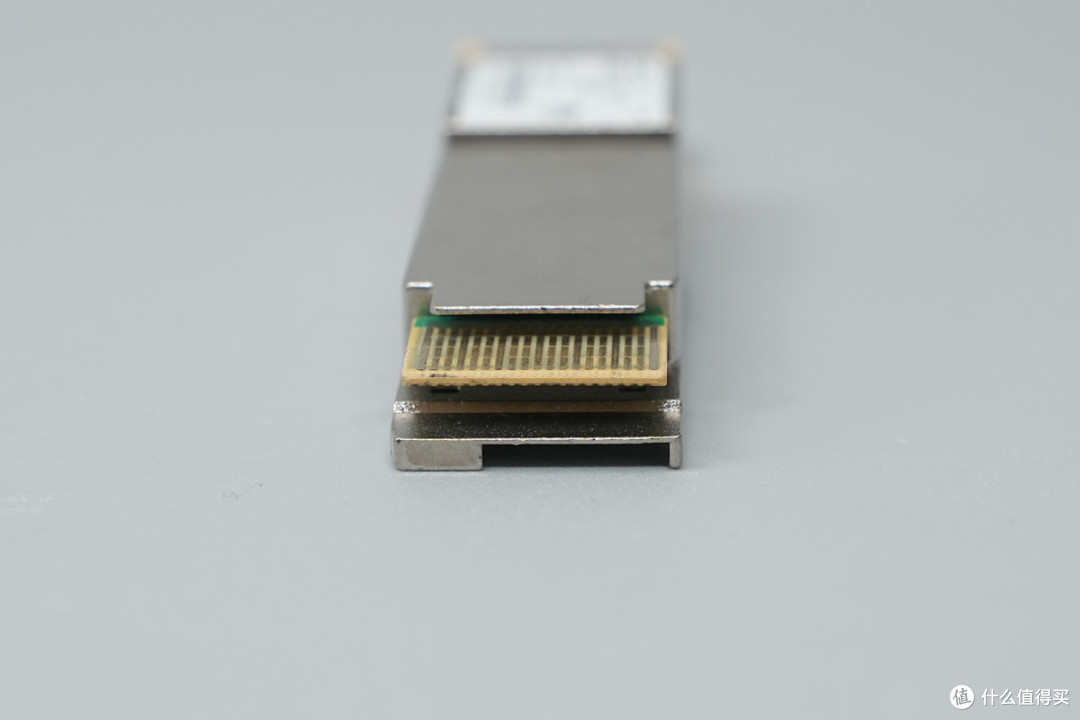

另一端金手指特写。

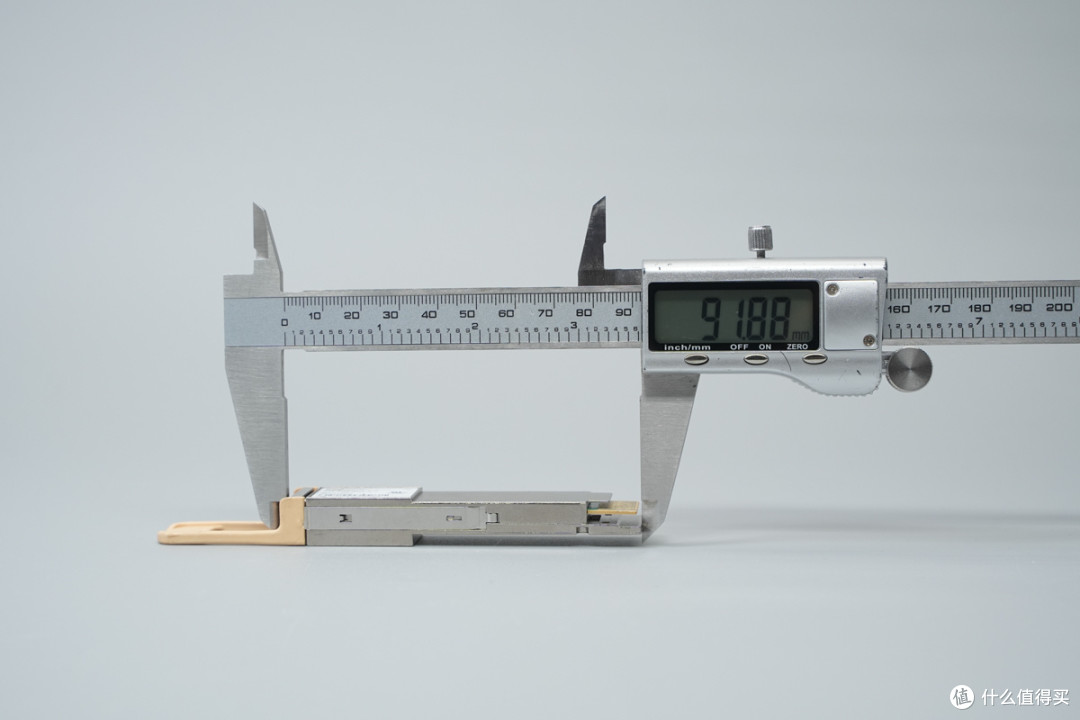

实测产品机身长度为91.88mm。

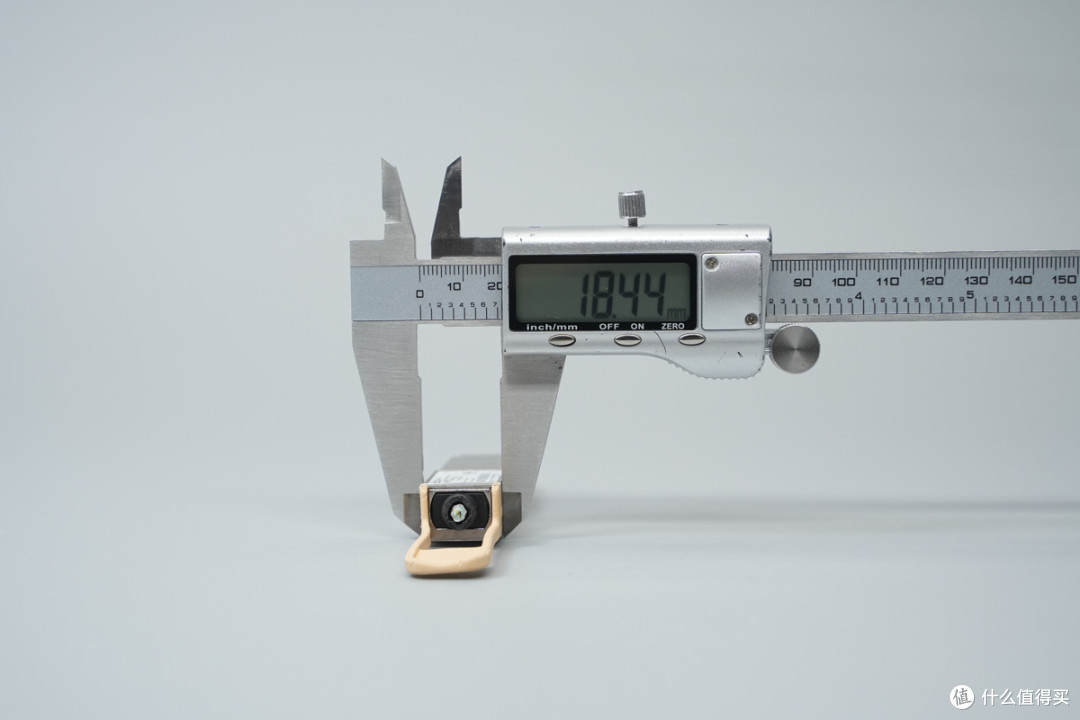

宽度为18.44mm。

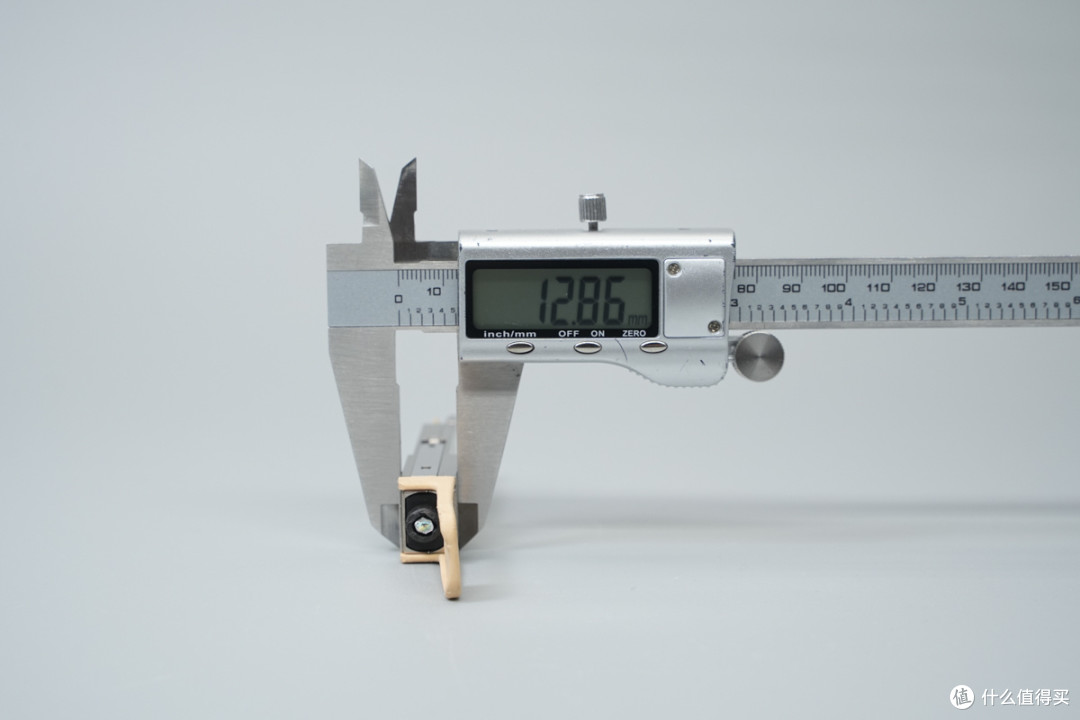

厚度为12.86mm。

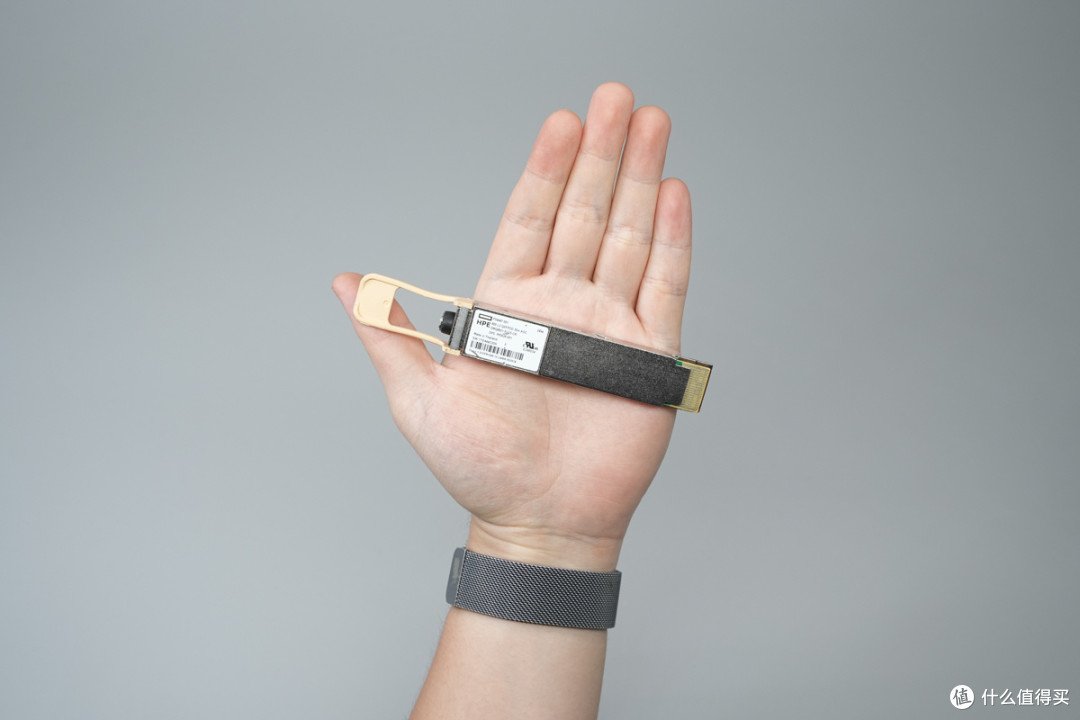

产品拿在手上的大小直观感受。

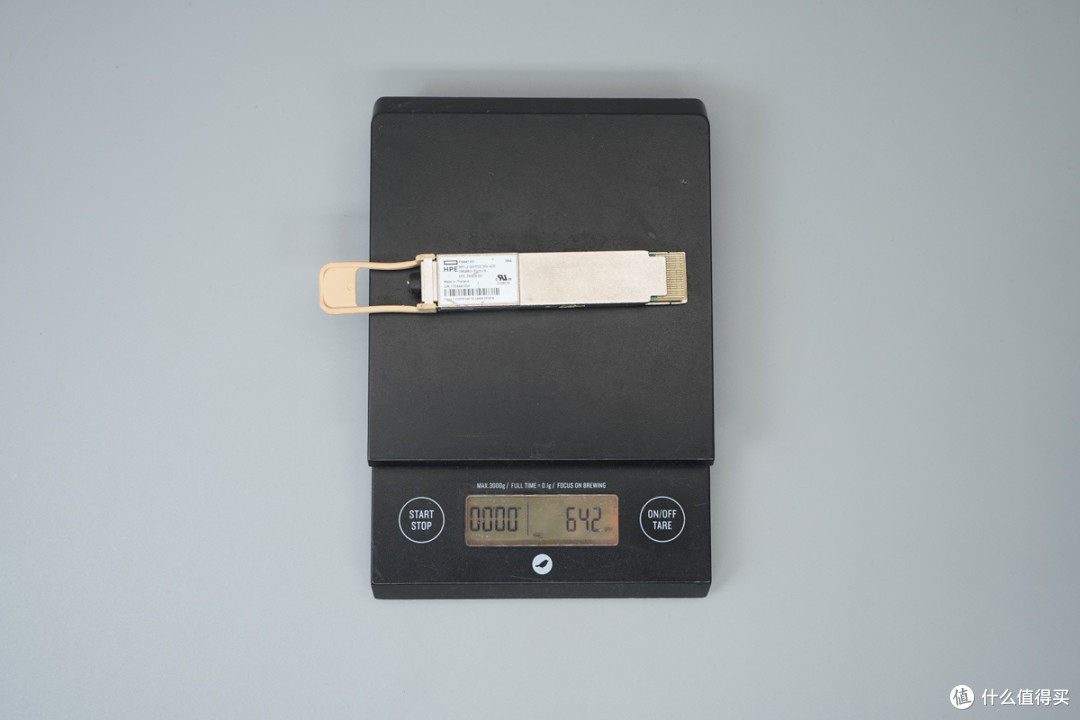

另外测得模块重量约为64g。
HPE 800G AOC光模块拆解
拆掉螺丝将产品外壳打开。

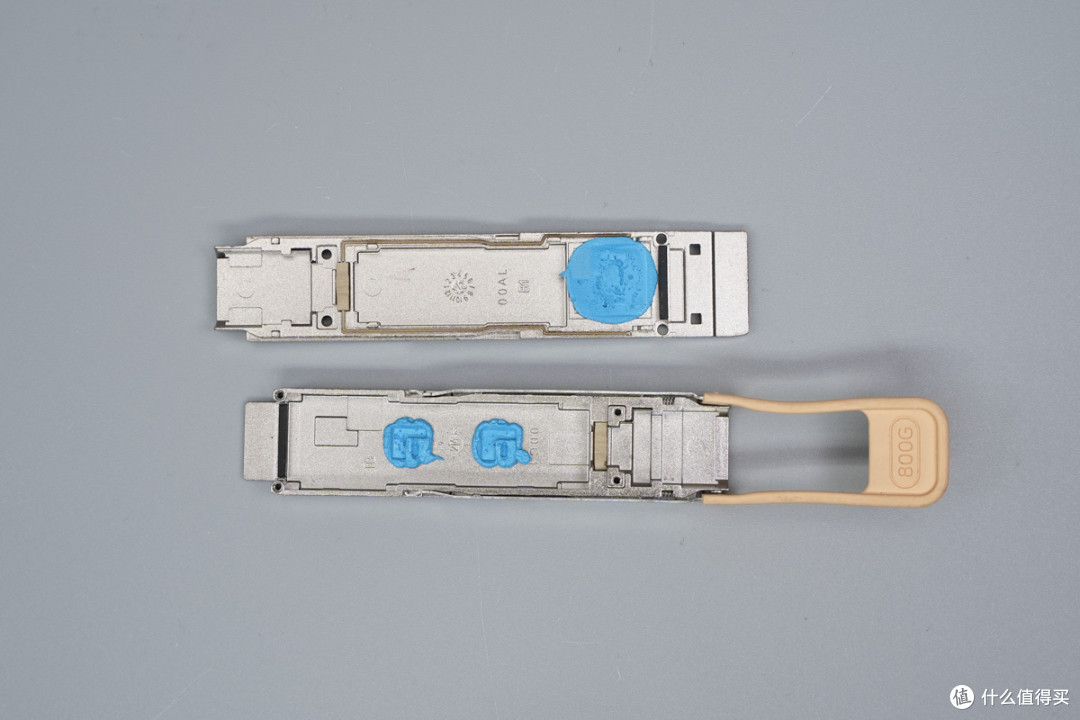

两部分金属壳对应PCB板上核心发热区域均设有导热胶。

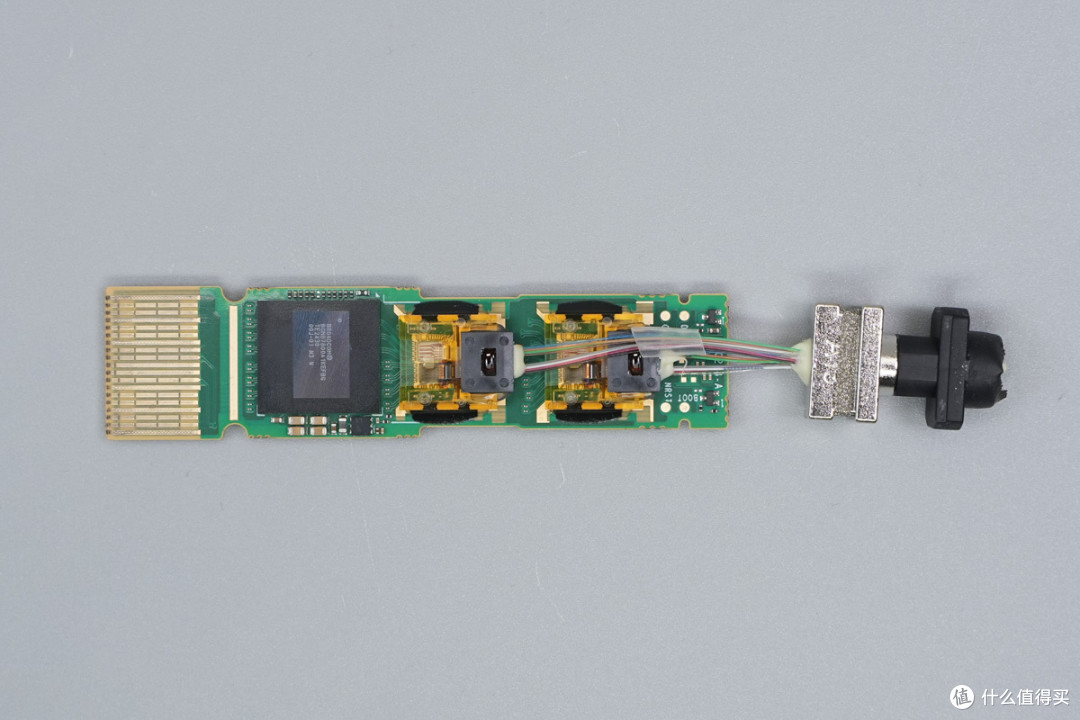

PCB板正面设有一体化并行光收发次组件、DSP以及负载开关管。

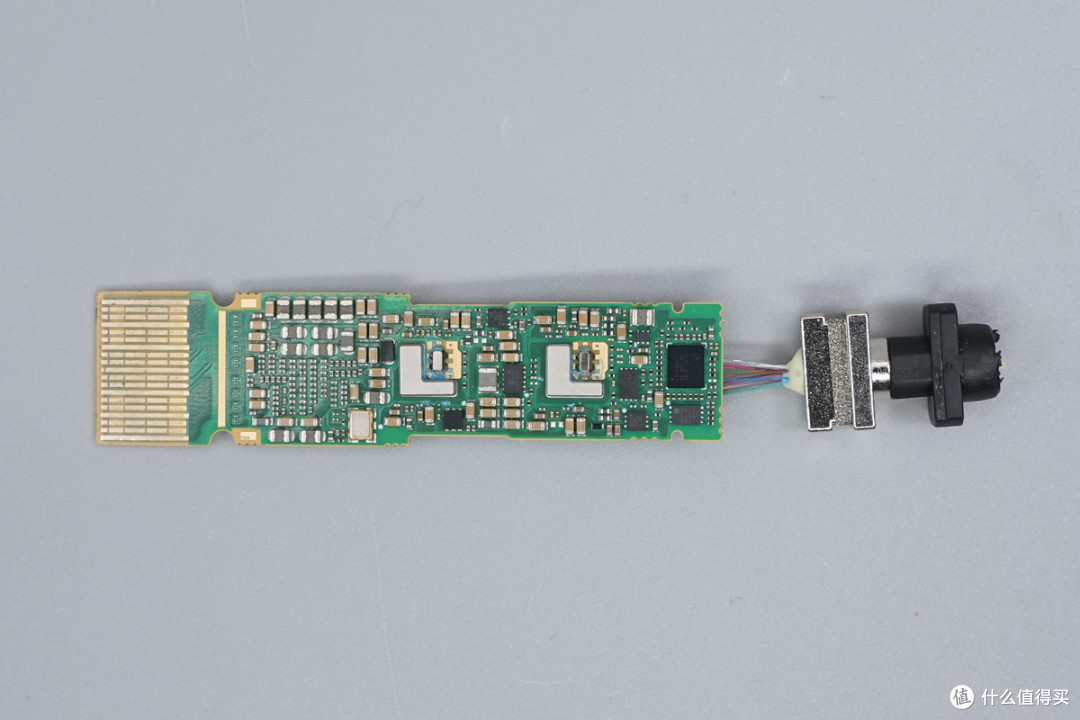

另一面设有MCU、存储器、同步降压转换器、负载开关管等器件。

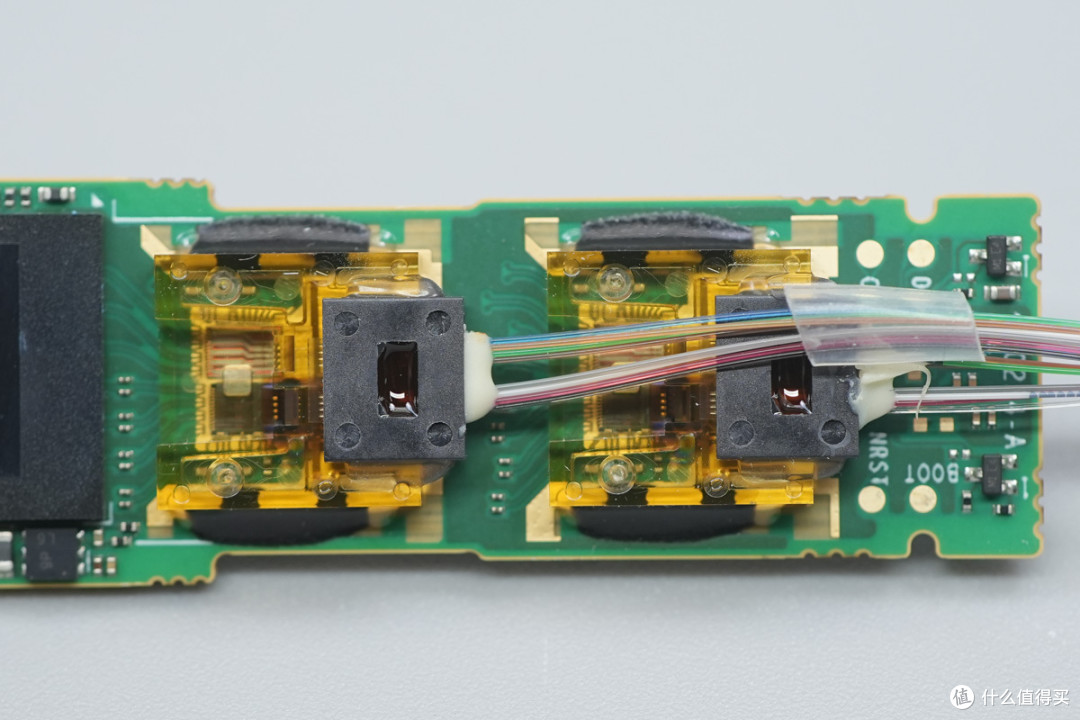

一体化并行光收发次组件TRO特写，内部集成4通道VCSEL发射阵列与PD接收阵列，两组合计8通道，实现800G并行电光转换。

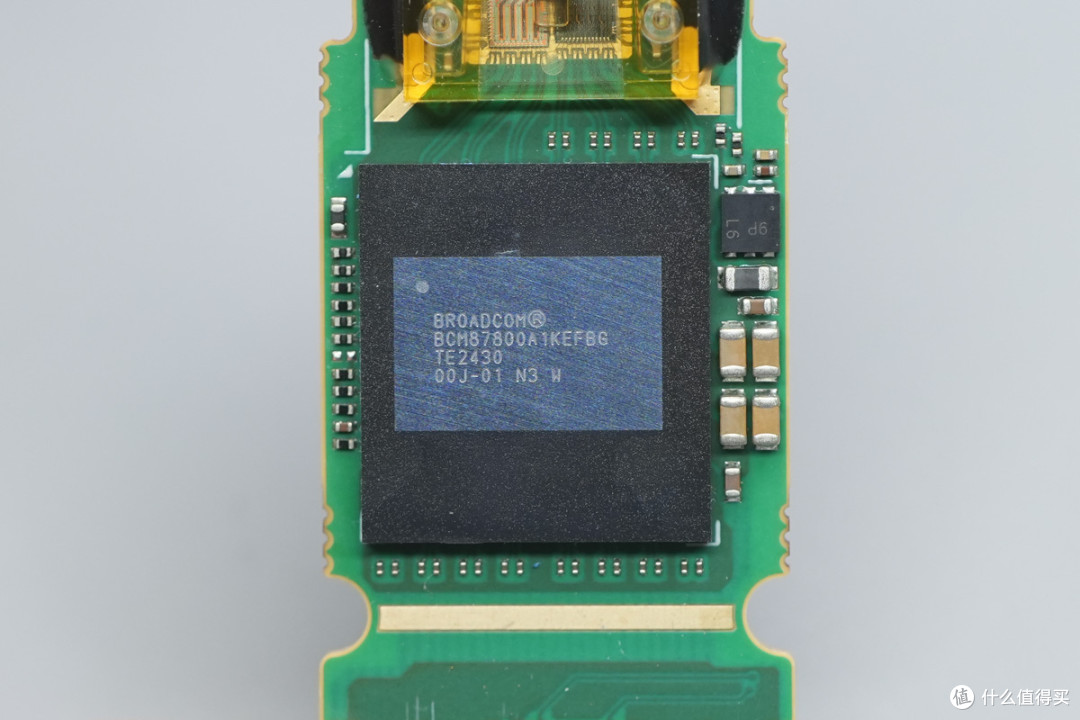

核心DSP来自Broadcom博通，型号BCM87800A1KEFBG，这是一款800G PAM4 DSP PHY信号处理芯片，集成8通道高速收发、数字信号均衡与FEC前向纠错功能，为L2级AOC长距离传输提供信号补偿，采用FCBGA封装。

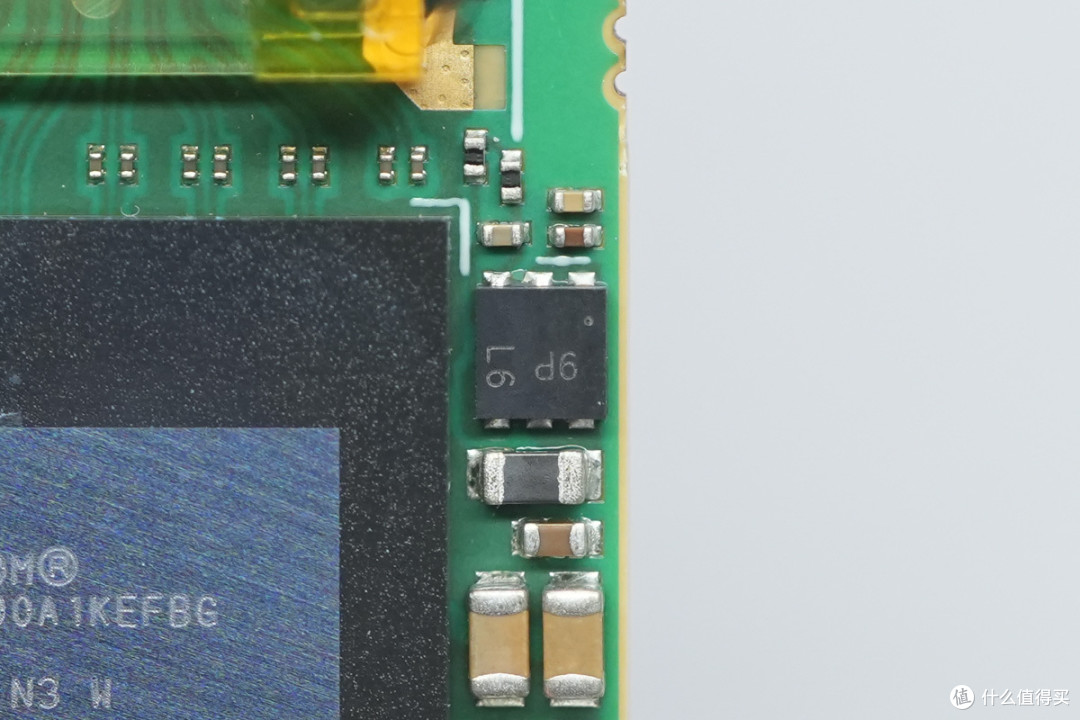

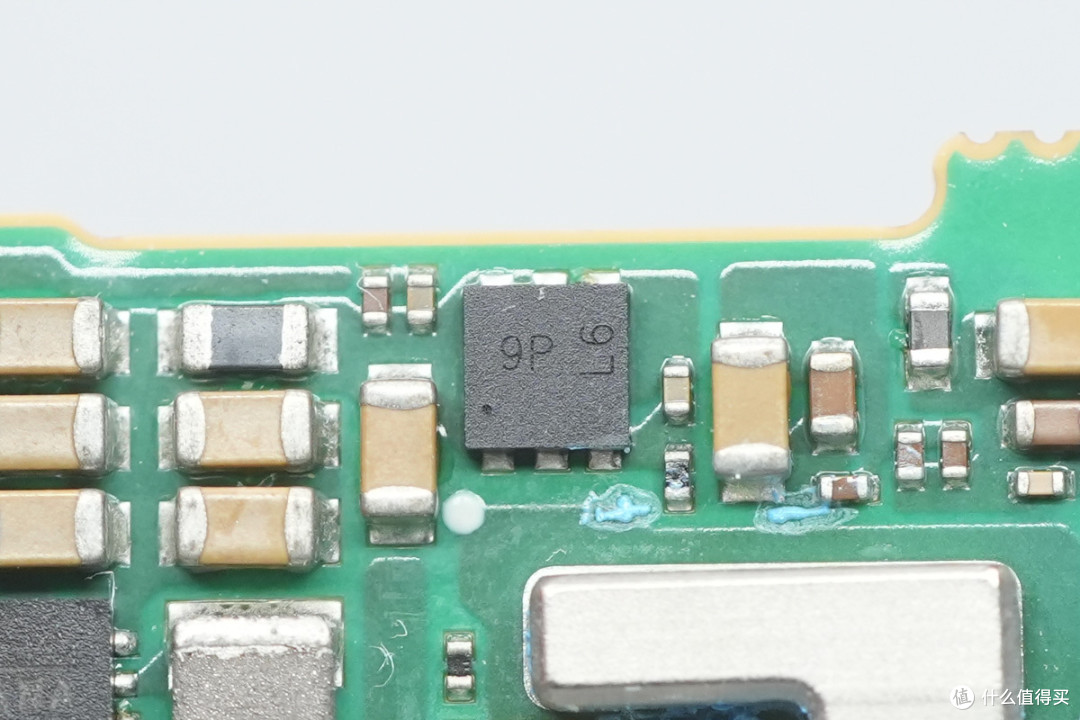

负载开关管来自达尔，丝印9P，实际型号为DMP1005UFDF，PMOS管，耐压-12V，最大持续漏极电流26A，导通电阻8.5mΩ，栅极阈值电压低，内置最高8kV ESD防护，采用U-DFN2020-6封装。

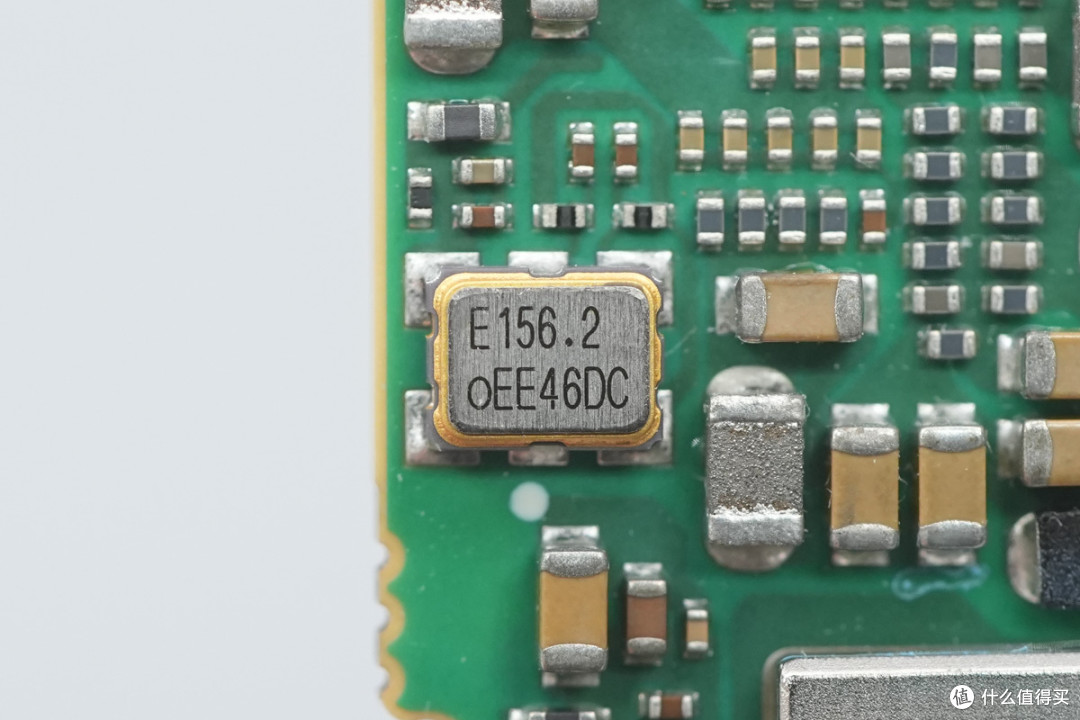

156.25MHz贴片有源晶振特写，为DSP提供系统基准时钟。

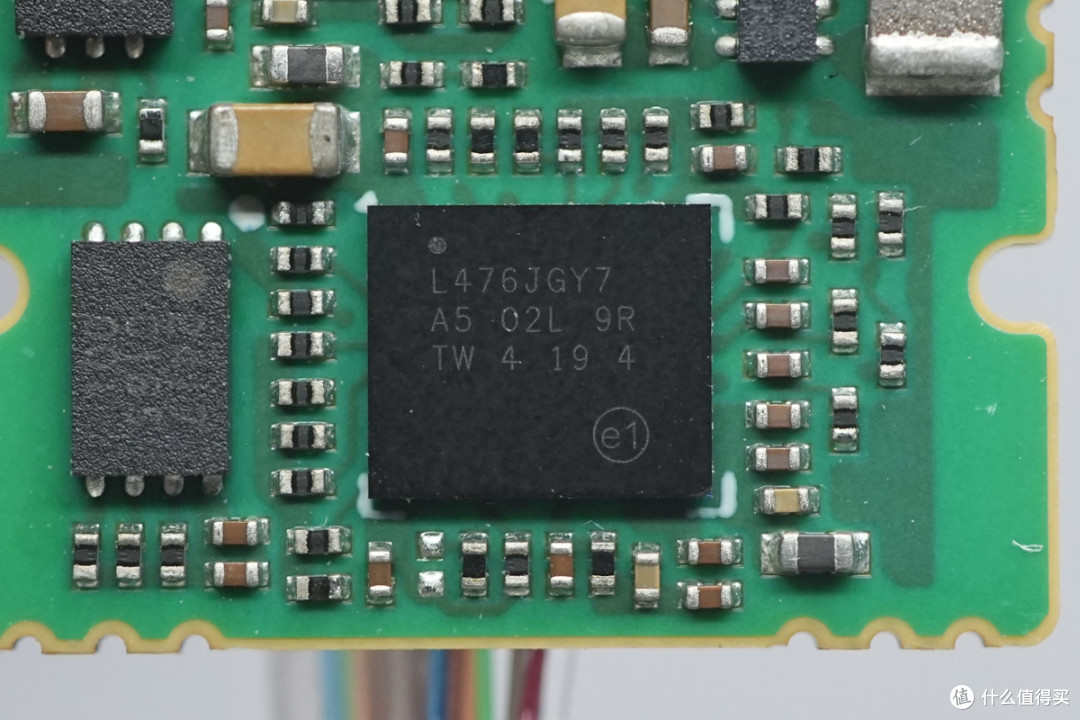

MCU来自意法半导体，型号STM32L476JGY7TR，这是一款基于Cortex‑M4内核的超低功耗32位MCU，主频80MHz，内置1MB Flash与128KB SRAM，负责模块数字诊断DDM、温度/电压监控、寄存器配置、和主机I2C通信，采用WLCSP72封装。

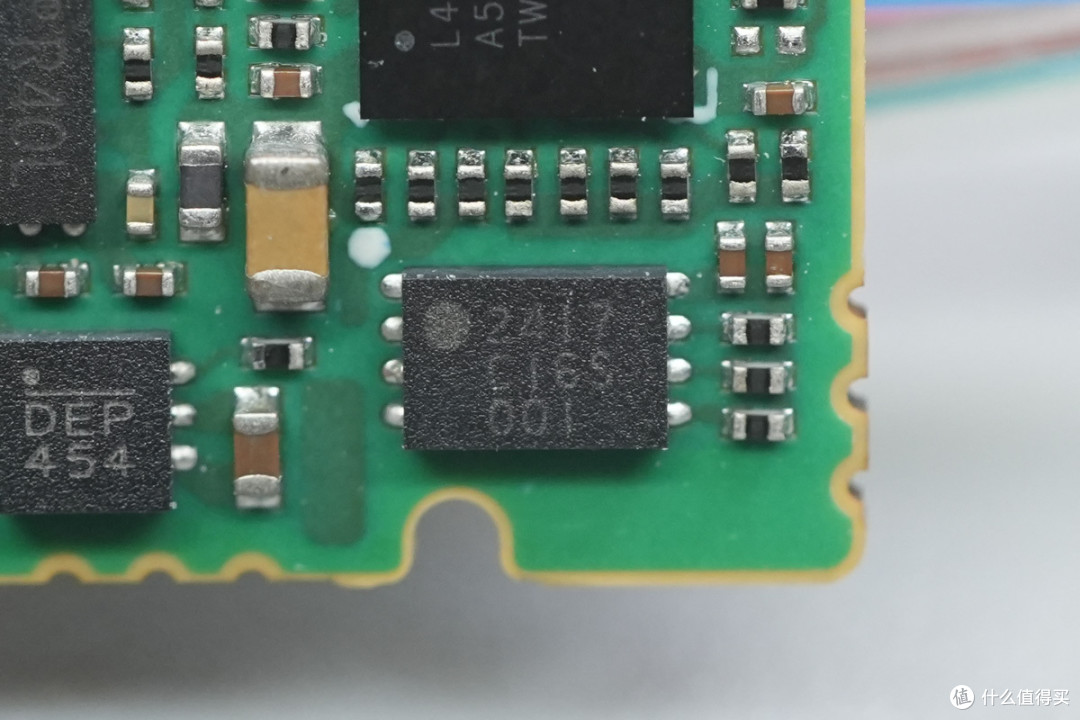

丝印2417存储器特写，采用WLCSP-8封装。

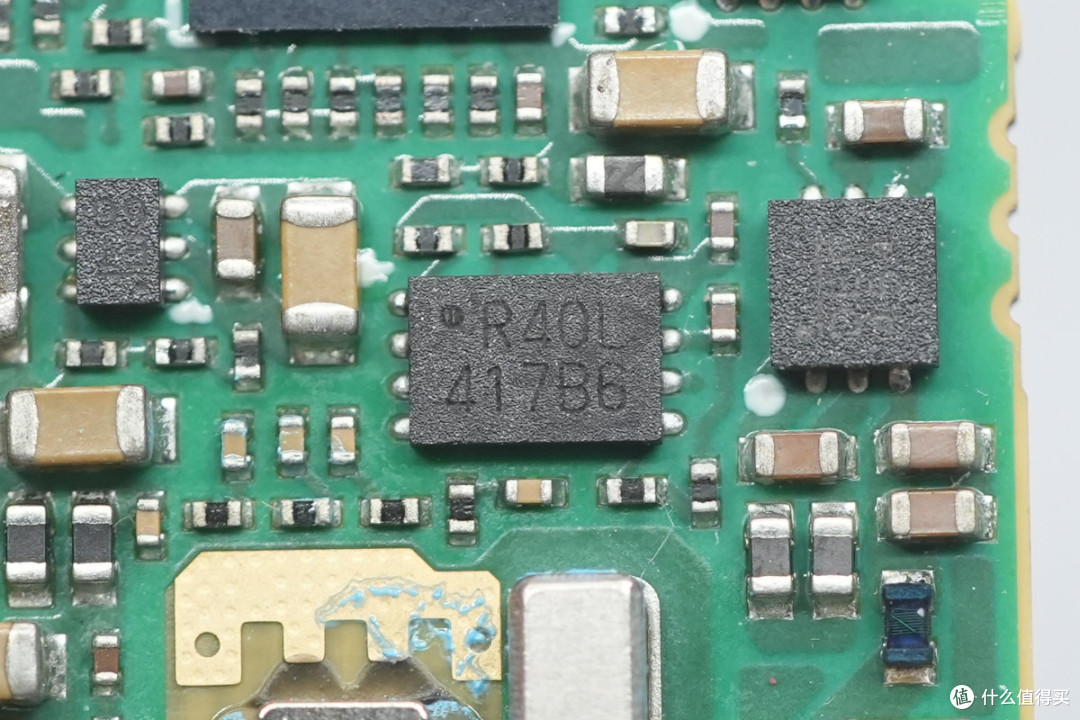

另一颗存储器丝印R40L，采用USON‑8封装。

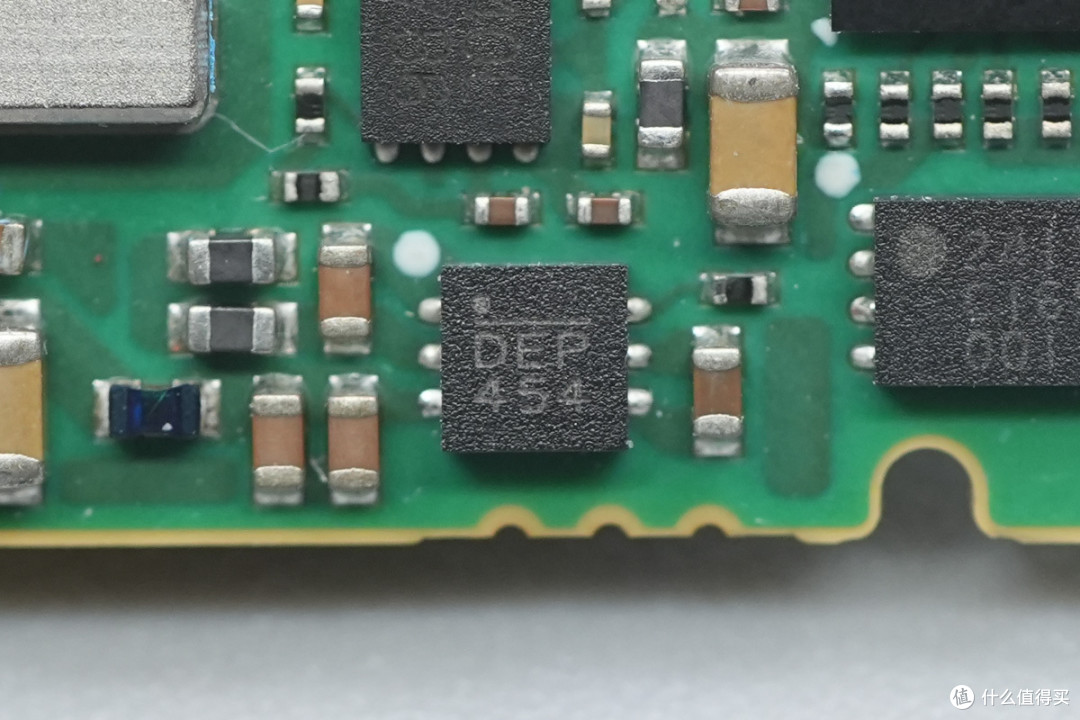

丝印DEP芯片来自MPS。

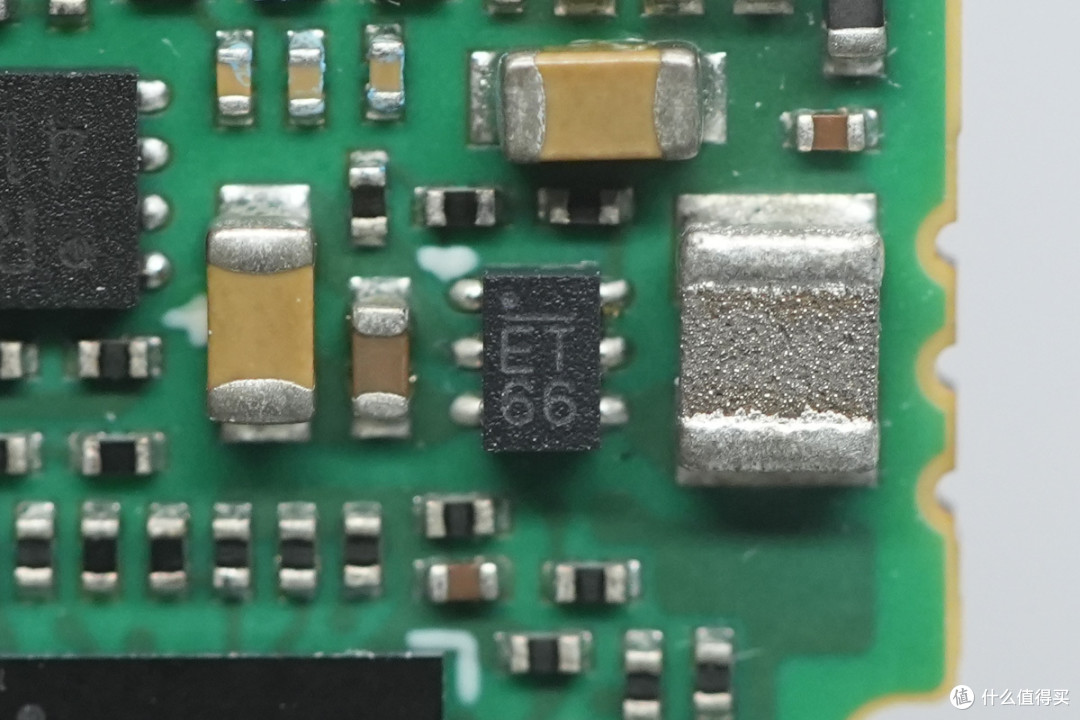

同步降压转换器来自MPS芯源系统，丝印ET，实际型号为MP21148，芯片内置MOS管，支持2.3‑5.5V宽输入，输出可低至0.6V，最大持续输出电流1A，采用QFN‑6超小型封装。

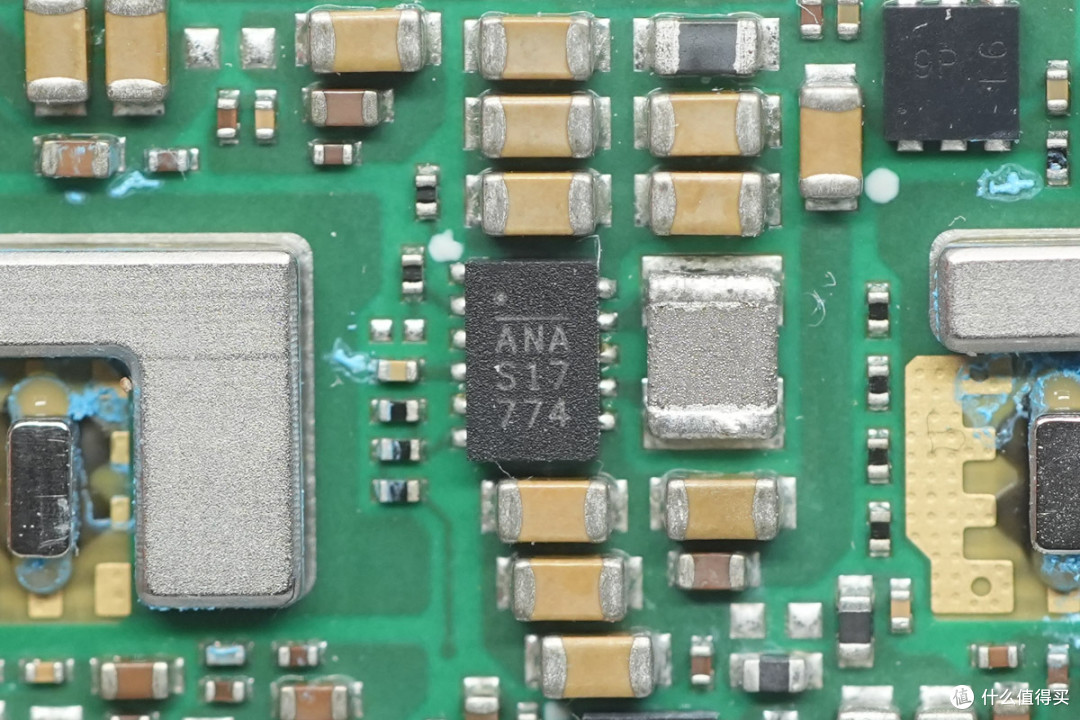

同步升降压转换器来自芯源系统，丝印ANA，型号MP28164，是一颗集成开关管的高效单电感同步升降压转换器，采用PWM定频电流控制模式，开关频率2MHz，支持1.2-5.5V输入电压范围和1.5-5V输出电压范围，采用QFN-11封装。

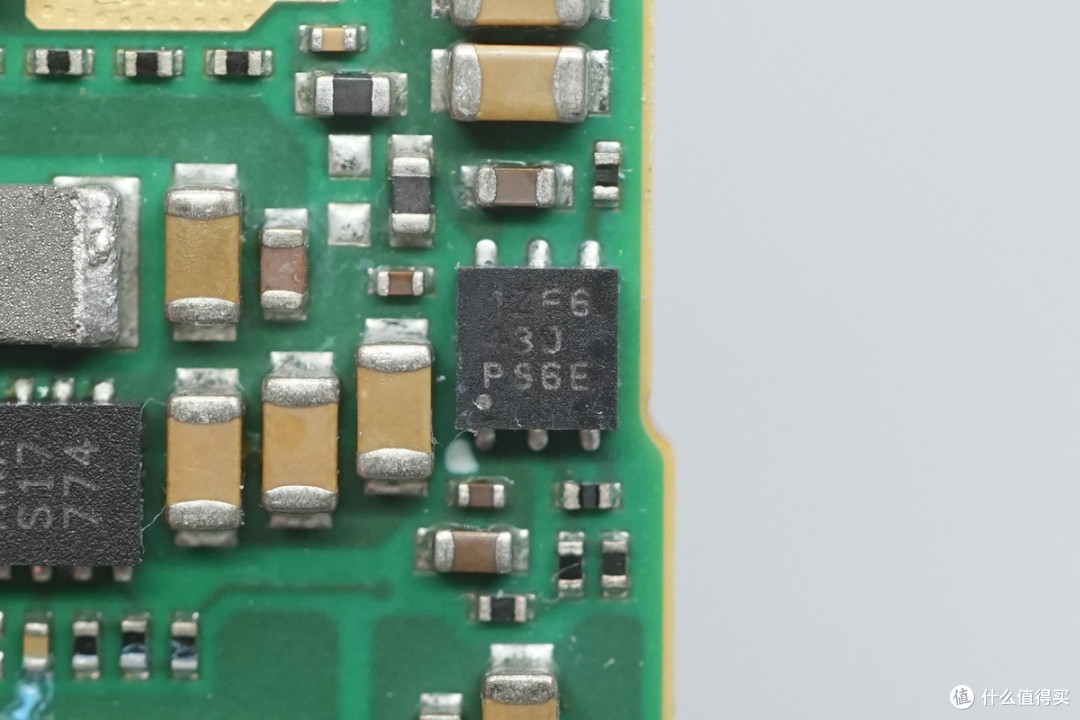

稳压芯片来自德州仪器，丝印1ZF6，实际型号为TPS745-Q1，这是一款AEC‑Q100车规级500mA超低压降LDO线性稳压器，输入电压1.5‑6.0V、输出0.55‑5.5V可调，具备PG电源正常指示、有源输出放电、折返限流、热关断保护，采用WSON‑6封装。
另一颗达尔DMP1005UFDF负载开关管特写。

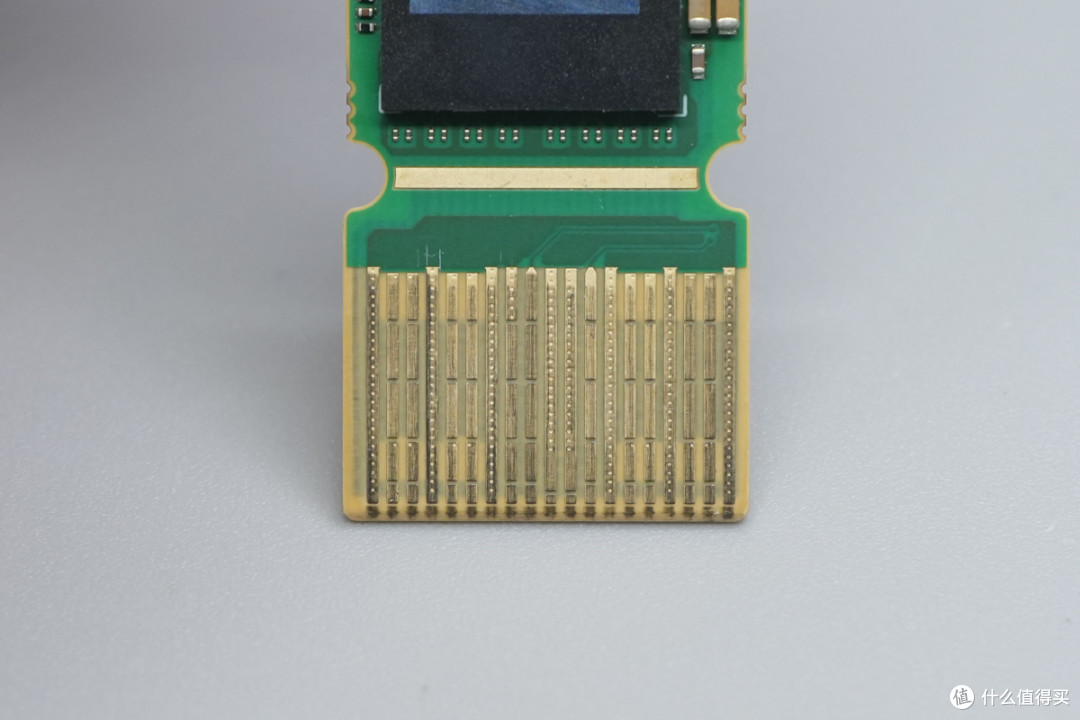

PCB金手指特写。

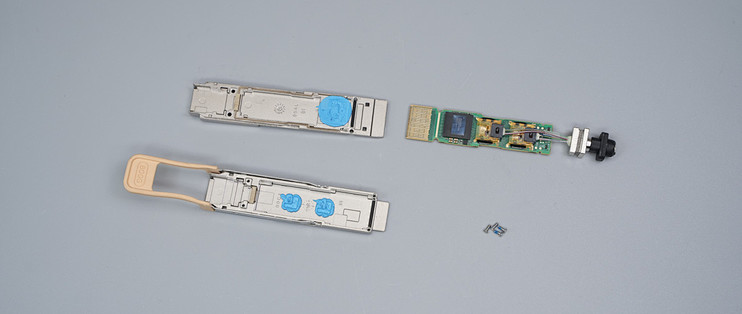

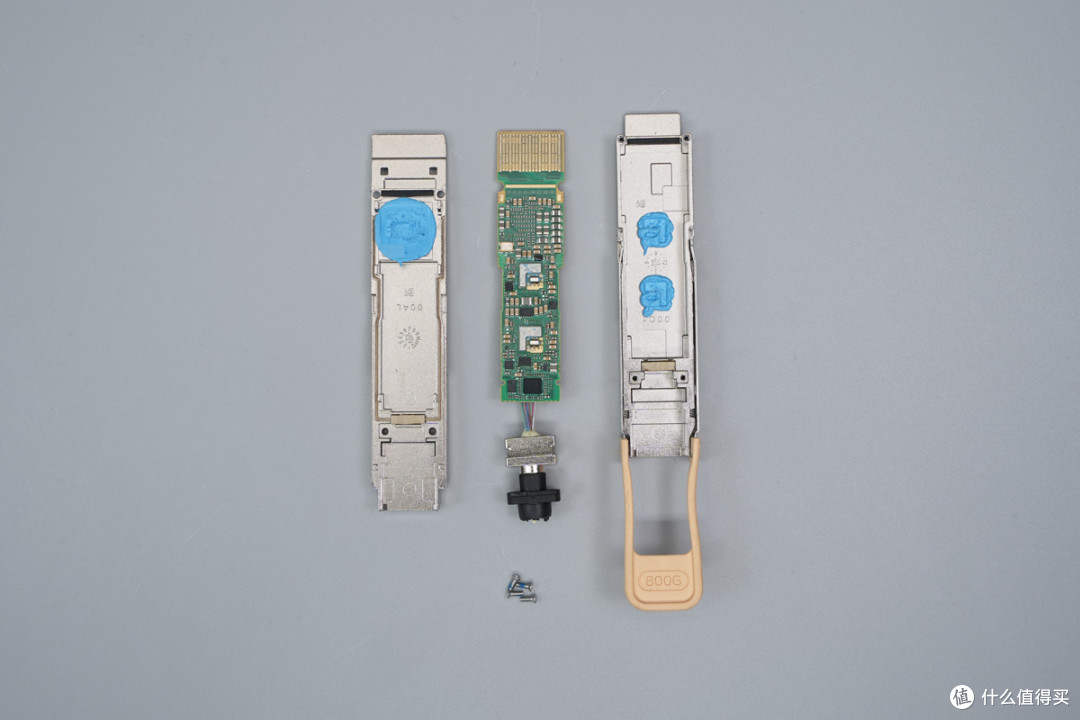

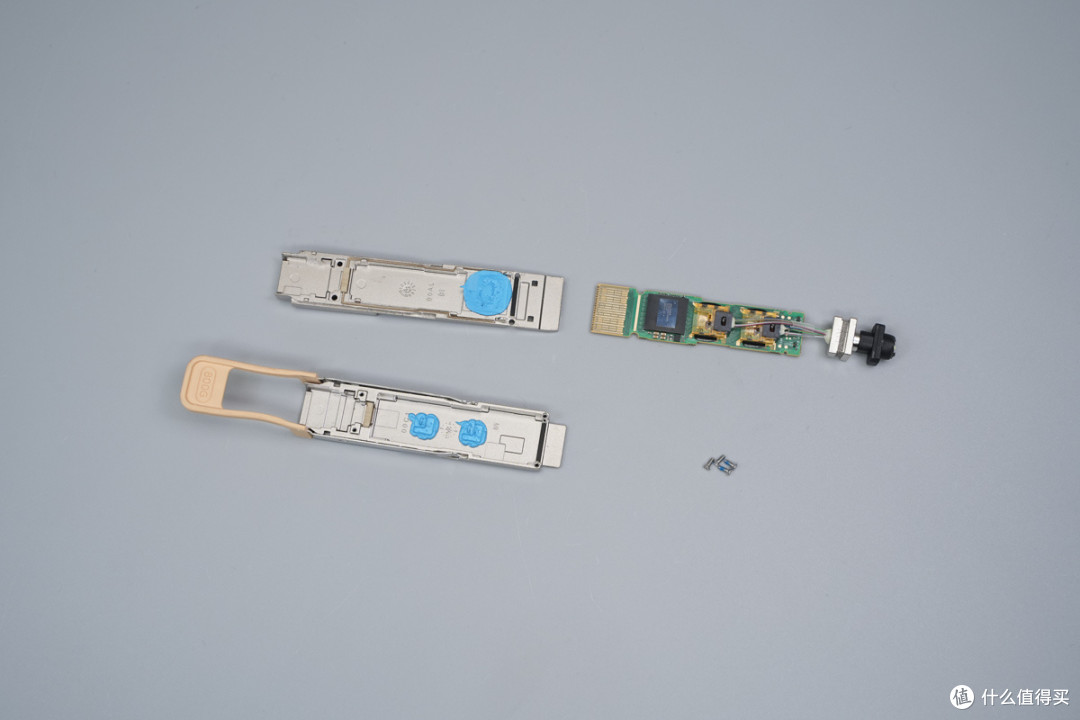

全部拆解一览，来张全家福。
服务器电源网拆解总结

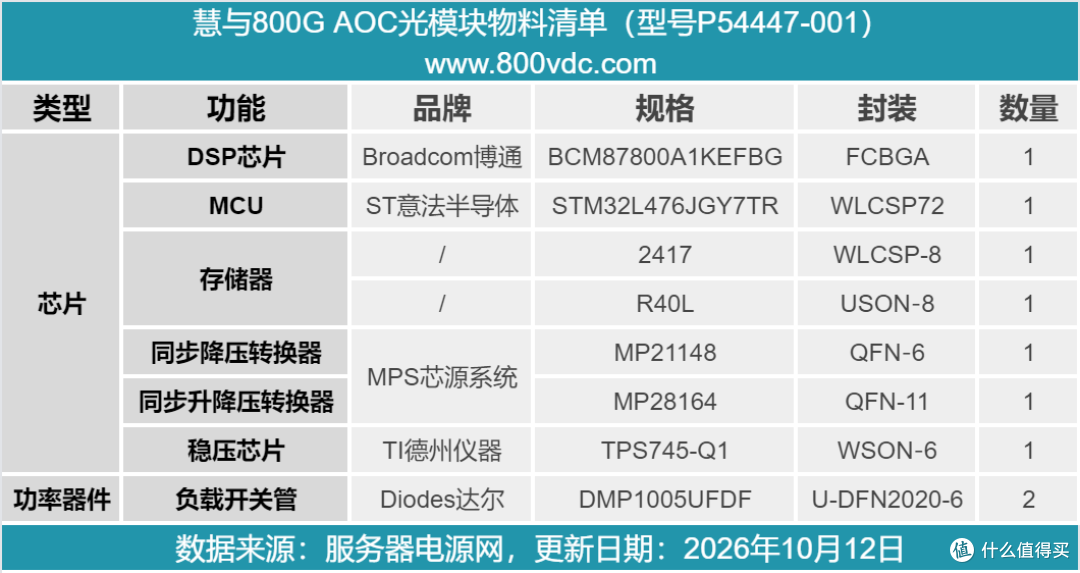

最后附上慧与800G AOC光模块的核心器件清单，方便大家查阅。
慧与800G AOC光模块为标准QSFP‑DD封装，最大传输距离35米。整机实测尺寸91.88×18.44×12.86mm，重量约64g。产品内部预置导热胶，能够将PCB核心芯片热量传导至壳体，保障高速工作下散热稳定性。
产品采用博通BCM87800A1KEFBG作为核心PAM4 DSP芯片，完成8通道高速信号处理、信号均衡与FEC前向纠错，实现L2等级AOC的35米传输能力。光通路采用一体化并行光收发TRO组件，内置VCSEL发射阵列与PD接收阵列，共8通道完成电光、光电信号转换。
主控部分选用意法STM32L476JGY7TR超低功耗MCU，电源方案集成MPS升/降压转换器，TI 车规级LDO、达尔负载开关管等器件，为DSP、MCU、光收发组件提供多组稳定供电，电源链路保护设计完善。
